某电影院暖通空调设计

某大剧院暖通空调设计【摘要】介绍了某大剧院工程空调通风系统方案。

重点介绍了剧场内观众厅、舞台、入口大厅、影厅等主要功能用房的通风、空调、排烟的设计，同时做好消声与隔振处理。

【关键词】大剧院；空调设计；通风设计；消防设计1 项目概况大剧院地上5层、地下3层，建筑高度38.85米，地上总建筑面积16710平方米，地下总建筑面积15260平方米。

大剧院共分为剧院部分与影院部分，其中剧院观众设计人数为1148人。

影院分为7个小影厅及1个IMAX影厅。

2 空调系统概况大剧院经计算空调冷负荷为1510kW，热负荷为760kw，设计采用两台额定制冷量为772kw风冷螺杆式机组，机组位于三层屋面，夏季冷冻水供回水温度为7 ℃/12℃，冬季热水供回水温度为45 ℃/40℃；影院经计算空调冷负荷为793kW，热负荷为436kw，设计采用两台额定制冷量为417kw风冷螺杆式机组，机组位于三层屋面，夏季冷冻水供回水温度为7 ℃/12℃，冬季热水供回水温度为45 ℃/40℃。

空调水系统一次泵变流量系统，主机定流量，末端变流量。

水管采用两管制异程式系统，末端空调箱回水管上设置电动调节阀；空调水系统定压采用气压罐定压方式。

3 空调风系统剧院大厅、观众区、主舞台、侧舞台、后舞台、演员通道等均采用全空气系统：（1）剧院大厅采用两台风量25000卧式空调机组，一台沿剧院大厅玻璃幕墙地百叶送风，一台沿池座休息厅及楼座休息厅内侧弧形百叶顶送风，空调回风采用休息厅下回风方式。

（2）观众区池座及楼座均采用座椅送风，观众区池座采用两台20000风量卧式空调机组送入土建静压腔内，观众区楼座采用两台10000风量卧式空调机组送入金属静压腔内，通过可调式座椅送风口送入观众区，空调回风口设置在池座高台阶及楼座耳光区域，最大限度降低风口对装修的影响。

（3）主舞台采用布置在一层天桥下的两端喷口侧送，主舞台下部回风方式，风口可按演出需求调节角度及风量。

（4）侧舞台采用距地300mm的细百叶下送风，顶部回风方式；下送风不仅可以降低冬夏季空调的使用负荷、而且解决大空间冬夏季气流组织较难控制的问题。

常德大剧院暖通空调设计介绍了常德大剧院暖通空调设计，包括冷热源、水系统、风系统、防排烟系统及自控系统的设计。

标签：剧院；空调设计；水系统；新风系统；防排烟系统1 概况常德大剧院位于常德市柳叶湖旅游度假区沾天湖南岸，泉水路以东，环湖路以西，万寿路以南。

总建筑面积为52180m2，地下3层，地上8层，建筑总高度50.11m。

主要由1个1600座的大剧院、1个800座的音乐厅，1个300座的多功能厅，以及排练厅、停车库、独立对外经营的餐厅，配套用房等组成，属一类多层公共建筑。

空调系统按舒适性空调标准进行设计，夏季供冷降温除湿，冬季寒冷时段供热，过渡季节视室外气候采用供冷或机械通风方式。

为使用人员提供安全、舒适、卫生的环境。

2 设计参数2.1 室外空气计算参数（广州地区）（1）夏季空气调节室外计算干球温度33.7℃（2）夏季空气调节室外计算日平均温度31.9℃（3）夏季空气调节室外计算湿球温度28.6℃（4）夏季通风室外计算温度31.9℃（5）冬季空气调节室外计算干球温度-1.3℃（6）冬季空气调节室外计算相对湿度73%（7）冬季通风室外计算温度 1.6℃（8）室外平均风速：夏季2.2m/sSSE 冬季1.9m/sNE（9）大气压力：夏季99877Pa 冬季102323Pa2.2 室内设计参数（1）空调（2）通风注：①柴油发电机房运行发电时的进、排风量及通风系统由设备供货商提供、设计及安装。

②剧院、音乐厅其他配套设备用房通风量根据工艺要求取值。

3 空调负荷及冷热源设备3.1 空调负荷（1）建筑物空调冷负荷：7113kW（2023RTUS）（2）建筑物空调热负荷：3431kW3.2 冷熱源设备（1）冷源：选用水冷离心式冷水机组3台，单机制冷量600冷吨（2110kW）。

水冷螺杆式冷水机组1台，单机制冷量，320冷吨（1192kW）。

合计总制冷量2120冷吨（7522kW）。

冷水进出水温度7℃/12℃。

制冷机房设于0.00标高层。

某电影院暖通空调设计介绍了位于商业综合体内某个电影院的空调、通风、排烟系统的详细设计过程。

根据工程经验总结了设计中宜采用的相关技术措施，以便达到更好的运营效果。

标签：电影院；空调；通风；排烟0 工程概况本项目位于重庆市九龙坡区，含南北侧两个地块，总建筑面积316402㎡，其中地上建筑面积为211798㎡，地下建筑面积104604㎡，是一个以商业商务为主，集住宅和社区配套的城市综合体项目。

属于一类高层建筑，耐火等级为一级。

本文仅介绍电影院暖通设计内容，电影院独立设置冷热源设备，位于北侧地块裙房五层，总建筑面积4905㎡，共7个影厅。

1 空调设计1.1 主要设计参数1.2 冷热源及水系统本工程电影院独立设置冬夏冷暖集中空调系统。

经详细计算，夏季空调设计冷负荷为912kW，冬季采暖设计负荷为375 kW，冷热源形式选用两台自带水力模块风冷热泵机组（冬季制热工况互为备用），单台额定制冷量455 kW，单台额定制热量535 kW，放置于影院候场大厅屋面。

夏季供回水温度7/12℃，冬季供回水温度45/40℃。

电影院水系统按两管制异程闭式机械循环系统设计，每台机组并联接入冷冻循环水系统，采用高位开式膨胀水箱定压，系统工作压力为0.32Mpa。

空调水系统均设置水处理装置，以达到除菌防锈杀藻及过滤杂质的目的，从而保证空调主机及末端設备的运行效率，并延长其使用寿命。

1.3 空调形式（1）各影厅采用全空气空气调节系统，每个影厅设独立的空调机组，空调机组分别设于影院夹层各空调机房内，气流组织为上送上回，旋流风口送风。

（2）候场大厅采用吊顶式空调机组，气流组织均为上送上回，散流器送风。

（3）影厅走廊、放映机房等区域主要采用风机盘管加新风系统，走廊新风机组设初效过滤器，IMAX放映机房新风机组设初、中效过滤器。

办公区采用风机盘管加新风系统。

（4）卫生间、库房、垃圾间、眼镜间等房间设置风机盘管。

2 通风排烟设计2.1 通风设计（1）电影院1～7号影厅均独立设置双风机机械通风系统，空调季排风机按空调新风量的85%选型，过渡季节排风机按过渡季节全新风量的85%选型，风机均设置于所在影厅屋面。

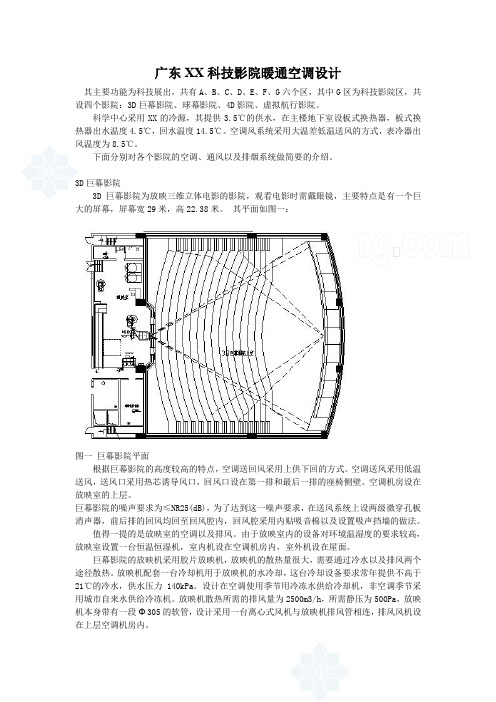

广东XX科技影院暖通空调设计其主要功能为科技展出，共有A、B、C、D、E、F、G六个区，其中G区为科技影院区，共设四个影院：3D巨幕影院、球幕影院、4D影院、虚拟航行影院。

科学中心采用XX的冷源，其提供3.5℃的供水，在主楼地下室设板式换热器，板式换热器出水温度4.5℃，回水温度14.5℃。

空调风系统采用大温差低温送风的方式，表冷器出风温度为8.5℃。

下面分别对各个影院的空调、通风以及排烟系统做简要的介绍。

3D巨幕影院3D巨幕影院为放映三维立体电影的影院，观看电影时需戴眼镜，主要特点是有一个巨大的屏幕，屏幕宽29米，高22.38米。

其平面如图一：图一巨幕影院平面根据巨幕影院的高度较高的特点，空调送回风采用上供下回的方式。

空调送风采用低温送风，送风口采用热芯诱导风口，回风口设在第一排和最后一排的座椅侧壁。

空调机房设在放映室的上层。

巨幕影院的噪声要求为≤NR25(dB)，为了达到这一噪声要求，在送风系统上设两级微穿孔板消声器，前后排的回风均回至回风腔内，回风腔采用内贴吸音棉以及设置吸声挡墙的做法。

值得一提的是放映室的空调以及排风。

由于放映室内的设备对环境温湿度的要求较高，放映室设置一台恒温恒湿机，室内机设在空调机房内，室外机设在屋面。

巨幕影院的放映机采用胶片放映机，放映机的散热量很大，需要通过冷水以及排风两个途径散热。

放映机配套一台冷却机用于放映机的水冷却，这台冷却设备要求常年提供不高于21℃的冷水，供水压力140kPa。

设计在空调使用季节用冷冻水供给冷却机，非空调季节采用城市自来水供给冷冻机。

放映机散热所需的排风量为2500m3/h，所需静压为500Pa，放映机本身带有一段Φ305的软管，设计采用一台离心式风机与放映机排风管相连，排风风机设在上层空调机房内。

巨幕影院排烟单独设管路，补风与空调送风共用管路。

排烟口距影院最远点不超过30M。

排烟风机与补风风机设在上层空调机房内。

2 球幕影院球幕影院的幕为一半圆球形，罩在观众区的上方。

影院设计技术要求建筑及工艺设计要求（一）国际影城（五星级影城）建筑设计的基本条件：1、电影院（城）内观众的进、出场应顺畅，便于运营管理，应避免人流交叉和拥挤，二层以上的大、中型电影城进场应设有电梯或扶梯；观众疏散楼梯的位置数量和出口的宽度应符合消防要求，必须保证观众安全疏散。

2、观众厅的平面应符合所在柱网结构，若结构可以改动，根据设计中的具体的情况而改动；若结构不能改动，柱距不能小于 8.4 米。

3、楼面活荷载应取 3-4 k N/㎡。

4、电影院的建筑高度：设有大厅的影院内部净高度≥9.5M；设有中厅的影院内部净高度≥8M；设有小厅的影院内部净高度≥6.5M。

工艺设计的基本条件：一、工艺设计指标1、影院内大堂面积不应小于 0.5 ㎡/座。

2、洗手间距观众入口＜50m,应分层设置。

洗手间的设计；每 150 座设置一个洗手池，男厕：每 150 座设一个大便器，每 75 座设一个小便器；女厕：每 50 座设一个大便器。

并设置残疾人卫生洁具和设施。

按以上标准计算用水量。

3、最近视距不宜小于银幕宽度的 0.6 倍，不应小于银幕宽度的 0.55 倍。

最远视距不宜大于银幕宽度的 1.8 倍，不应大于银幕宽度的 2.00 倍。

4、第一排观众座椅地面离银幕下缘的距离为视点高度，视点高度不宜大于 1.5M，不应大于 1.7M。

5、第一排观众的水平视线与银幕上缘的角度称为仰视角。

最大仰视角不宜大于40°，不应大于 45°6、放映光轴的水平偏角（即水平放映角）不宜大于3°；放映光轴的垂直偏角（放映俯角）不宜大于4°，不应大于6°。

7、每段疏散通道不应大于 20M，疏散楼梯净宽≥1.4M，疏散门口 1.4M 内不应设置踏步。

二、影院观众厅体型电影厅设计的几何尺寸：观众厅的长宽比例为 1.5：1；最大面积≤700㎡。

最小面积应≥150㎡，不少于 100 座（考虑视听效果和投资成本）。

某剧场暖通空调设计的要点分析发表时间：2020-12-30T02:11:01.208Z 来源：《中国科技人才》2020年第24期作者：王宏伟[导读] 本项目总用地面积90607m2，总建筑面积61706.57m2，大剧场及辅助用房地上3层，地下1层，建筑高度20.500m。

方舟国际设计有限公司摘要：本文结合某剧场工程实际，归纳总结了暖通空调设计的要点，希望能够为广大同仁提供一定借鉴和参考。

关键词：剧场工程；暖通空调；设计要点1、工程概况本项目总用地面积90607m2，总建筑面积61706.57m2，大剧场及辅助用房地上3层，地下1层，建筑高度20.500m。

2、暖通空调设计的要点2.1空调冷热源设计根据业主要求并结合本工程特点，本工程剧场观众厅、门厅和舞台冷源、热源分别如下。

（1）夏季冷源采用磁悬浮模块冷水机组，机组采用三台模块组合，空调冷冻水供回水温度为7℃/12℃，冷水机组设置于地下一层冷冻机房，机房面积为110m2，约占剧场部分总建筑面积1.2%，制冷机房为空调系统主要噪声源之一，因此制冷机房与剧场区域之间由车库隔开；冷却塔采用三台超低噪音离心式钢塔，为了减少噪音对剧场的影响，冷却塔设置于剧场化妆区屋面。

（2）冬季采用组合式热水器供热，机组采用十二台模块组合每台热水器额定制热量均小于100kW，空调热水供回水温度为60℃/50℃，热水器设置于地下一层热水机房，热水机房临近制冷机房布置。

（3）化妆室、灯光控制室、音响控制室等用房采用风冷热泵型直接膨胀式变冷媒流量多联机加全热交换新风系统；（4）售票大厅采用商用分体空调机组。

2.2空调水系统设计（1）空调水系统为两管制一次泵闭式变流量系统，采用压差旁通流量控制，空调水系统采用自动补水排气定压机组，自动补水排气定压机组设置在水处理间里；空调水系统补水采用经过软化处理的软化水，软化水装置设置在水处理间里。

（2）对应三模块组合的模块磁悬浮模块冷水机组，设置了三台92m3/h的变频冷冻水循环泵、三台130m3/h的变频冷却水循环泵，冷冻水循环泵、冷却水循环泵均设置在冷冻机房内；对应十二台热水器组合的组合式热水器，设置了三台的变频空调热水循环泵，空调热水循环泵均设置在水处理间里。

影剧院暖通施工方案一、项目概述二、设计原则1.舒适性原则：保证观众在影剧院内部的舒适度，包括室内温度、湿度和清洁度等。

2.节能性原则：通过合理的设计和设置，降低耗能，减少资源浪费。

3.安全性原则：保证暖通系统的安全运行，防止火灾、漏电等事故发生。

4.可靠性原则：设计工程选用可靠性、稳定性高的设备和材料，提高系统的可靠性。

三、设计内容1.供暖系统设计：根据影剧院的使用情况和地理位置确定供暖方式，一般采用地暖系统或者集中供暖系统。

a)地暖系统：铺设地暖管道，通过地板辐射加热，使房间内部温度均匀。

b)集中供暖系统：设立供暖锅炉房，通过热水或蒸汽循环供应热能。

2.通风系统设计：保证空气流通，提供新鲜空气。

a)新风系统：安装全热交换器，回收排出的室内空气的热能，减少能源浪费。

b)排风系统：设置排风口和风机，将室内废气排出。

3.空调系统设计：根据影剧院的使用需求和观众人数确定空调类型和容量。

a)中央空调系统：安装大型中央空调设备，通过空气送风或者水冷却的方式调节室内温度。

b)分体式空调系统：将空调装置分散安装在各个房间内，提供独立的温度控制。

4.排烟系统设计：确保在发生火灾时及时排烟，保护观众生命安全。

a)安装烟雾探测器和喷淋系统，发生火灾时自动启动，喷淋灭火器扑灭火灾。

b)设立排烟通道和风机，将烟雾排出影剧院。

四、设备选型1.供暖系统设备：选择高效、节能的供暖设备，如地暖设备或高效的供暖锅炉。

2.通风系统设备：选择低噪音、高效率的风机和全热交换器。

3.空调系统设备：选择能效比高的中央空调设备或分体空调设备。

4.排烟系统设备：选择灵敏度高、响应迅速的烟雾探测器和喷淋系统。

五、管道布置1.供暖系统管道布置：根据设计需求，在地面或者墙壁上进行管道布置，保证供暖效果均匀。

2.通风系统管道布置：将新风管道和排风管道布置在合适的位置，保证空气流通。

3.空调系统管道布置：将冷却水和空气输送管道布置在合适位置，确保空调效果良好。

设计90中国建筑金属结构某5D剧场暖通空调方案设计邓京【摘要】本文以某5D剧场为例，介绍了5D剧场的演出方式及其暖通空调系统设计的特点、难点及解决方法，强调空调风系统与排风系统的控制必须纳入整个演出程序控制系统。

【关键词】高大空间；演出方式；空调冷负荷；CFD模拟；空调通风系统自动控制随着科技的进步，增强现实（AR）与混合现实（MR）技术更多地运用到现场演出中，给观众带来了更为直观的视觉和听觉冲击，让观众身临其境。

这些高科技的运用，也对剧场设计提出了更高要求，特别是暖通专业，空调、通风设计直接关乎演出的成败。

本文结合某5D剧场实例对其暖通空调设计方案进行探讨。

1.项目简介1.1演出方式区别于传统的3D、4D影院，5D 剧场系加入增强现实（AR）与混合现实（MR）技术，通过音响矩阵、3D成像、舞台数控机械矩阵、投影、数控矩阵道具、艺术装置、3D威亚特效等技术，将视觉、音乐、声效、数控机械道具、游客互动体验等艺术手法融为一体，以营造环境演出的方式让游客恍如身临其境。

1.2项目概况本项目剧场演出厅为圆柱形建筑，直径约39m，高16m，面积约1194m2，地上一层为演出厅，地下一层为设备层，层高4m。

2.项目设计特点和难点（1）高大空间，舞台和观众座位融为一体，高度为16m，直径约39m，好的气流组织难以实现。

（2）舞台顶部为钢结构，布置大量的舞台机械、威亚、道具吊杆、工作马道、灯具、音箱等，使空调系统无法立足，且吊杆道具、威亚等不得在演出时被吹动，使空调风系统设计难上加难[1]。

（3）舞台地面中心有升降舞台，四周有升降座椅，地面上还要展示灯光投影，使地板空调送风成为泡影。

（4）屋面为钢结构，其耐火极限很难满足排烟机房要求，因建筑造型需要，屋面又无法布置排烟机房，钢屋架下部各种钢构件及吊装格栅密布，导致机械排烟系统很难实施[2]。

（5）舞台周边布置6m高环形LED屏幕，再加之舞台数控机械矩阵、3D威亚、音响、灯光等，设备发热量远高于普通剧院，空调负荷，主要是显热负荷高[3]。

某剧院暖通空调系统装修改造设计浅析摘要：介绍某剧院项目暖通空调系统改造设计，根据该剧院自身特点和使用要求，在原设计的基础上，选择更加合理、节能、舒适的空调方式，剧院观众席由原来的全室送风方式改为座椅送风方式，优化空调舒适性和节能性，取得良好的效果。

关键词：剧院空调改造二次回风座椅送风气流组织一、前言文化是一座城市的气质和灵魂，而剧院是一座城市对外文化交流的窗口是文化传播的重要阵地，因此剧院项目的重要性不言而喻。

该项目位于浙江临安，为临安市政府公益类重点项目，也是城东新城区块首个地标性建筑，然而原空调设计仅对剧院高大空间设置了热泵型屋顶式空调机组，其他区域皆无空调，该空调系统能效低，耗电大，空调效果差，噪声影响大，其合理性、经济性和节能性远远达不到该剧院使用的要求，与项目的定位和档次完全背道而驰，因此经过多方讨论，装饰阶段对原空调设计系统进行全面升级改造，现将改造的空调系统设计做简要的阐述。

二、工程概况该项目设计为三幢建筑的综合体，1号楼是总工会以后的综合性办公楼，2号楼是临安的城市展览馆，3号楼是今后的职工剧院以及两会中心，它建成后，集维权帮扶、文化娱乐、教育培训、技术交流、才艺展出于一体的综合性场所。

项目总建筑面积：29127m2，地上建筑面积：21707.01m2，地下建筑面积：7419.99m。

其中3#楼剧院总建筑面积：3038.6m2，建筑高度：19.2m，地上二层、地下一层。

剧院屋顶采用钢桁架结构。

三、设计参数1、室外空气计算参数（地点：杭州-临安）2、室内设计参数：四、空调系统及冷热源1、空调负荷及指标：总建筑面积：3038.6m2，空调冷负荷为471.5kW，空调冷负荷指标为155.2W/m2；空调热负荷为321.5kW，空调热负荷指标为105.8W/m2。

3#楼剧院观众厅、舞台冷、热源采用1台490kw的风冷螺杆式热泵机组（可与2#楼热泵机组互为备用）。

风冷热泵机组、水泵、膨胀水箱等布置在2#楼、3#之间外廊屋面专用室外机位置。
