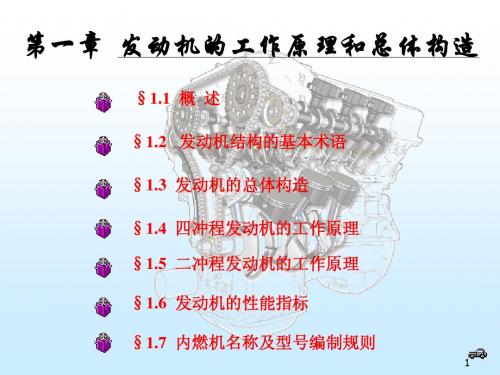

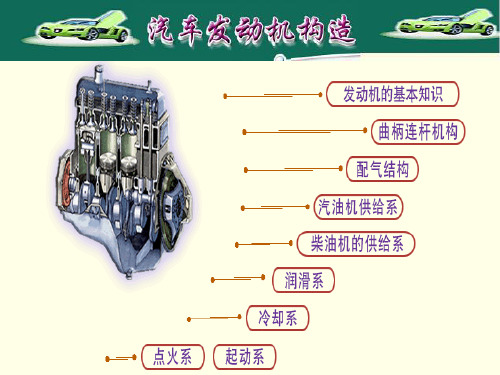

第一章 发动机的工作原理和总体构造1-3(gai)

发动机的组成及工作原理引言概述：发动机是现代交通工具中不可或者缺的关键部件，它负责将燃料转化为动力，驱动车辆运行。

本文将对发动机的组成及工作原理进行详细阐述，匡助读者更好地理解发动机的运行机制。

正文内容：1. 发动机的组成1.1 缸体和缸盖：发动机的基本结构，用于容纳活塞、气门和其他关键部件。

1.2 活塞和连杆：活塞在缸体内上下运动，通过连杆将运动转化为旋转运动。

1.3 曲轴和凸轮轴：曲轴将连杆的旋转运动转化为输出轴的旋转运动，凸轮轴控制气门的开闭。

1.4 气门温和门机构：气门控制进出气体的流动，气门机构负责使气门按照规定的时序工作。

1.5 燃油系统和点火系统：燃油系统负责将燃料输送到燃烧室，点火系统提供火花点燃混合气。

2. 发动机的工作原理2.1 进气冲程：活塞下行，气门开启，汽缸内产生负压，进气门打开，混合气进入燃烧室。

2.2 压缩冲程：活塞上行，气门关闭，混合气被压缩，增加燃烧效率。

2.3 燃烧冲程：活塞上行至顶点时，点火系统点燃混合气，产生爆炸，推动活塞下行。

2.4 排气冲程：活塞下行，气门开启，废气从排气门排出，为下一个工作循环做准备。

2.5 循环重复：上述四个冲程循环进行，驱动曲轴旋转，输出动力。

总结：从组成和工作原理来看，发动机是一个复杂的系统，由多个部件协同工作实现动力输出。

发动机的组成包括缸体、活塞、曲轴等关键部件，而工作原理则涉及进气、压缩、燃烧和排气四个冲程。

通过深入理解发动机的组成和工作原理，我们可以更好地理解其运行机制，为日常维护和故障排除提供指导。

同时，对于汽车创造商和工程师而言，深入研究发动机的组成和工作原理也是提升发动机性能和燃油效率的关键。

第一章发动机的工作原理和总体构造§1.1发动机的分类§1.2四冲程发动机工作原理§1.2.1四冲程汽油机工作原理一、现代汽车发动机的构造现代汽车发动机的构造如图1-1,气缸内装有活塞,活塞通过活塞销、连杆与曲轴相连接。

活塞在气缸内做往复运动,通过连杆推动曲轴转动。

为了吸人新鲜气体和排除废气,设有进、排气系统等。

二、基本术语1、工作循环2、上、下止点3、活塞行程4、气缸工作容积5、内燃机排量6、燃烧室容积7、气缸总容积8、压缩比9、工况10、负荷率三、四冲程汽油发动机的工作循环图1-2 为发动机示意图。

四冲程发动机的工作循环包括四个活塞行程,即进气行程、压缩行程、膨胀行程（作功行程和排气行程。

通常利用发动机循环的示功图来分析工作循环中气体压力p 和相应于活塞不同位置的气缸容积V 之间的变化关系, 示功图表示了活塞在不同位置时气缸内压力的变化情况。

其中,曲线所围成的面积表示发动机整个工作循环中气体在单个气缸内所作的功。

四冲程汽油机的示功图如图1-3 所示。

（1 进气行程（图1-3a化油器式汽油机将空气与燃料先在气缸外部的化油器中进行混合,形成可燃混合气后吸人气缸。

进气过程中,进气门开启,排气门关闭。

随着活塞从上止点向下止点移动,活塞上方的气缸容积增大,从而气缸内的压力降低到大气压以下,即在气缸内造成真空吸力。

这样,可燃混合气使经进气管道和进气门被吸人气缸。

（2 压缩行程（图1-3b为使吸人气缸的可燃混合气能迅速燃烧,以产生较大的压力,从而使发动机发出较大功率,必须在燃烧前将可燃混合气压缩,使其容积缩小、密度加大、温度升高,故需要有压缩过程。

在这个过程中,进、排气门全部关闭,曲轴推动活塞由下止点向上止点移动一个行程，称为压缩行程。

在示功图上，压缩行程用曲线a c表示。

（3 作功行程（图1-3c在这个行程中,进、排气门仍旧关闭。

当活塞接近上止点时,装在气缸盖上的火花塞即发出电火花,点燃被压缩的可燃混合气。

发动机工作原理和总体构造发动机是一种将化学能转化为机械能的装置，是现代机械设备和交通工具中最重要的部件之一、发动机的工作原理和总体构造是让发动机能够高效地完成能量转换的核心。

发动机的工作原理：发动机的工作原理是通过燃烧燃料产生高温和高压气体，利用气体的膨胀驱动活塞进行往复运动，最终将热能转化为机械能。

通常情况下，发动机的循环过程主要包括四个阶段：吸气、压缩、燃烧和排气。

1.吸气阶段：活塞下行时，气缸内的气门开启，通过缸内压力差将混合气吸入气缸内。

发动机中的一部分能量通过吸气泵提供，另一部分能量则来自高速气流的动能。

2.压缩阶段：活塞上行压缩混合气，将混合气紧密堆积在气缸顶部。

在此过程中，混合气的压力和温度逐渐增加，形成压缩空燃比。

3.燃烧阶段：在活塞上行到达顶点时，发动机的点火系统会引发火花，点燃空燃比。

燃烧的高温高压气体会迅速膨胀，推动活塞向下运动。

4.排气阶段：活塞再次上行，并将燃烧产生的废气从气缸中排出。

这一过程中，排气门会打开，让废气通过排气管排出。

发动机的总体构造：1.活塞与气缸：活塞是发动机中的关键部件，通过向上下运动从而改变气缸内的空间容积。

活塞与气缸之间的螺纹连接确保密封性能，并通过活塞环保持与气缸壁的接触。

2.曲轴与连杆：曲轴与连杆构成了发动机的运动机构。

曲轴负责将活塞的往复运动转化为旋转运动。

曲轴基座上通过轴承安装了连杆，连杆与活塞销通过销轴销连接。

3.气门与凸轮轴：气门与凸轮轴的设计决定了进气与排气过程。

凸轮轴通过传动装置与曲轴相连，从而通过凸轮的转动来控制气门的开关。

4.燃油系统与点火系统：燃油系统提供燃料供给，点火系统则引发火花点燃混合气。

燃油系统包括燃油泵、喷油嘴和油箱等组件，而点火系统则包括火花塞、点火线圈和点火开关等部分。

5.附件系统：附件系统包括发电机、空调压缩机、水泵和风扇等。

这些附件需要通过曲轴通过传动装置来提供动力，并为发动机提供电力和冷却。

总之，发动机的工作原理是通过燃料的燃烧将热能转化为机械能，从而驱动机械设备和交通工具的运行。

发动机的组成及工作原理发动机是汽车、飞机等交通工具的核心部件，它负责产生动力以驱动交通工具运行。

本文将详细介绍发动机的组成和工作原理。

一、发动机的组成1. 缸体：发动机的主体部分，通常由铸铁或铝合金制成。

缸体内有多个气缸，每个气缸内都有活塞和气缸套。

2. 活塞：位于气缸内部，由铝合金制成。

活塞通过连杆与曲轴相连，能够上下运动。

3. 气缸套：位于气缸内部，由铁合金制成。

气缸套具有良好的耐磨性和导热性能。

4. 曲轴：位于发动机底部，由钢铁制成。

曲轴与活塞通过连杆相连，将活塞的上下运动转化为曲轴的旋转运动。

5. 气门：位于气缸顶部，用于控制气缸内气体的进出。

气门有进气门和排气门两种类型。

6. 气门机构：用于控制气门的开闭，包括凸轮轴、摇臂、气门弹簧等部件。

7. 燃油系统：负责燃油的供给和喷射，包括燃油泵、喷油器、燃油滤清器等部件。

8. 空气进气系统：负责将空气引入发动机，包括进气管、空气滤清器等部件。

9. 冷却系统：用于散热，防止发动机过热，包括水泵、散热器等部件。

10. 点火系统：负责产生火花点燃混合气，包括点火线圈、火花塞等部件。

11. 排气系统：负责将燃烧后的废气排出，包括排气管、催化器等部件。

二、发动机的工作原理发动机的工作原理主要包括四个步骤：进气、压缩、燃烧和排气。

1. 进气：活塞下行时，气缸内的气门打开，进气门打开，空气通过进气管进入气缸。

同时，燃油喷油器喷入燃油，与空气混合形成可燃混合气。

2. 压缩：活塞上行时，气门关闭，压缩混合气。

此时，活塞上升，将混合气压缩至高压状态，使混合气的温度和压力升高。

3. 燃烧：当活塞上升到最高点时，点火系统产生火花，点燃混合气。

混合气燃烧后，产生高温高压气体，推动活塞下行。

4. 排气：活塞下行时，排气门打开，废气通过排气管排出。

同时，活塞上升，将气缸内的废气排出。

以上四个步骤循环进行，使发动机持续产生动力。

三、发动机的工作原理衍生的技术1. 双顶置凸轮轴（DOHC）：通过在气门机构中增加一个凸轮轴，实现气门的更精确控制，提高发动机性能和燃油经济性。

第一章汽车发动机工作原理及总体构造汽车发动机是汽车的动力装置，负责将燃料燃烧后的化学能转化为机械能，驱动汽车前进。

本文将对汽车发动机的工作原理及总体构造进行详细介绍。

一、工作原理汽车发动机的工作原理可以简单概括为四个基本步骤：进气、压缩、燃烧和排气。

1.进气：汽车发动机通过进气门将空气吸入气缸内。

2.压缩：进气门关闭后，活塞向上运动，将空气压缩至高压状态，使燃料更易于燃烧。

3.燃烧：进气阀关闭后，电火花塞产生火花点燃燃料，产生爆发力将活塞推向下方。

4.排气：在活塞向上运动时，排气门打开，将燃烧后产生的废气排出。

这个过程是一个连续循环，每个活塞都会经历这四个步骤。

不同的汽车发动机具有不同的工作原理，根据不同的工作循环可分为四冲程发动机和两冲程发动机。

二、总体构造汽车发动机由许多组件组成，包括气缸、活塞、气门、曲轴、连杆、燃烧室等。

1.气缸：是发动机的主要构件之一，用于容纳活塞、气门和燃烧室。

气缸通常由铸铁或铝合金制成。

2.活塞：是发动机中心运动的部分，与曲轴相连，通过往复运动来压缩和推动气缸内的空气燃料混合物。

3.气门：用于控制气缸内的进气和排气。

进气门控制空气进入气缸，排气门控制废气的排出。

4.曲轴：是将活塞的往复运动转换为旋转运动的关键部件。

曲轴通过连杆与活塞相连接，将活塞运动转化为动力。

5.燃烧室：是燃烧燃料的空间。

燃烧室的形状和设计可以影响燃烧效率和发动机性能。

除了上述主要组件之外，汽车发动机还包括燃料喷射系统、点火系统、冷却系统等辅助设备，以保证发动机的正常工作。

总结：汽车发动机是汽车的心脏，驱动着汽车的运行。

它的工作原理是通过不断循环的进气、压缩、燃烧和排气过程将燃料化学能转化为机械能。

总体构造包括气缸、活塞、气门、曲轴、燃烧室等组件，还包括燃料喷射系统、点火系统、冷却系统等辅助设备。

了解汽车发动机的工作原理及总体构造，有助于我们更好地了解汽车机械原理和性能，对汽车的使用和维护有一定的参考意义。

第一章发动机的工作原理和总体构造发动机是一种将燃料转化为机械能以推动车辆运动的装置。

它是汽车的核心组件之一，其工作原理和总体构造一直以来都备受关注。

发动机的工作原理主要涉及燃烧过程。

首先，发动机通过进气道吸入空气，并与燃油混合形成可燃混合气。

随后，在进气阀和进气道的作用下，这一混合气被压缩，并接着由电火花塞触发点燃。

混合气的燃烧会释放出巨大的能量，产生高温、高压的气体。

这些气体推动活塞向下运动，产生机械能。

最后，废气在排气道中排出，为下一循环作准备。

发动机的总体构造主要由多个重要部分组成。

首先是发动机体，它通常由铸铁或铸钢制成，以承受高温和高压的工作环境。

与发动机体相连的是曲轴箱，它是发动机内部循环系统的一部分，负责存储机油并提供润滑。

曲轴箱内部还承载着曲轴装置，通过曲轴使往复运动转化为旋转运动。

活塞和连杆装置连接着曲轴和活塞，将燃烧产生的能量转化为旋转运动。

另外，发动机还有进气和排气系统。

进气系统主要由空气滤清器、进气管、进气门和节气门等组件组成。

空气滤清器用于过滤进入发动机的空气，防止灰尘和杂质对发动机的损害。

进气管将空气引导到活塞室，进气门和节气门则控制空气的进入量。

排气系统由排气门、排气管和催化器等部件组成，用于排出燃烧后产生的废气。

同时，发动机还包括供油和点火系统。

供油系统负责将燃油引入发动机，并与空气混合形成可燃混合气。

点火系统则通过点火线圈和电火花塞触发燃烧过程。

电子控制单元对供油和点火进行精确控制，以确保发动机的正常工作。

此外，发动机还有冷却系统和润滑系统。

冷却系统通过水泵和散热器将发动机产生的剧烈热量散发，保持发动机的正常工作温度。

润滑系统通过泵将机油送至曲轴箱、活塞和曲轴等部件，减少摩擦和磨损，提高发动机的寿命。

总之，发动机的工作原理基于燃烧过程，通过能量释放、活塞与曲轴的运动转化，将燃料转化为机械能。

其总体构造由多个部分组成，包括发动机体、曲轴箱、进气和排气系统、供油和点火系统以及冷却和润滑系统等。

第1章汽车发动机基本结构与工作原理讲解
一、汽车发动机概述
汽车发动机是汽车的动力源，它是一种运用化学能转换成机械能，并
有输出功率的机械装置。

通常情况下，汽车发动机是指内燃机，其主要构
成有气缸、活塞、火花塞、燃料系统等构件。

内燃机以燃烧混合气来增压
气缸，利用增压燃气的压力来使活塞沿周向运动，从而带动曲轴、转子和
其它机械部件运动，产生机械能。

二、汽车发动机结构
汽车发动机主要由气缸、连杆、活塞、火花塞、发动机曲轴、曲轴壳、冷却系统、燃油系统等若干部分组成。

（1）气缸：气缸是内燃机的核心部件。

它主要由气缸盖、气缸筒、
嘴板组成，是内燃机中燃烧混合气和排出烟气的地方。

（2）连杆：连杆是内燃机的轴部件，它由连杆尾和连杆头两部分组成，用于把活塞的运动转换为曲轴的运动。

（3）活塞：活塞是内燃机的运动部件，它是由活塞皮、活塞销、活
塞柱等构成，由气缸中的燃烧混合气的压力带动活塞沿着气缸的径向运动。

（4）火花塞：火花塞是内燃机中重要的设备，它是由火花塞体、火
花塞头、火花塞线圈等构成，用于向气缸中放入火花，由火花“点燃”混
合气，从而发生燃烧作用，产生增压。

发动机工作原理和总体构造发动机是汽车、船舶、火箭等交通工具的基本组成部分，是用来转化燃料能为机械能的装置。

它的工作原理和总体构造决定了发动机的性能和效率。

下面我将对发动机的工作原理和总体构造进行详细介绍。

发动机的工作原理：发动机的工作原理是通过燃烧燃料，使燃料气体的能量转化为机械能。

发动机的工作过程可以分为四个阶段：吸气、压缩、燃烧和排气。

首先是吸气阶段，发动机活塞向下运动，汽缸内的气门打开，空气通过进气道进入汽缸，形成气缸内的负压。

同时，如果是内燃发动机，混合气也会进入到汽缸内。

然后是压缩阶段，活塞向上运动，气门关闭，汽缸内的空气和混合气被压缩，使其温度和压力升高。

接着是燃烧阶段，当活塞接近顶死点时，电火花塞替代点火系统被点燃，点燃混合气。

混合气在燃烧过程中释放出大量热能，气体压力急剧增加，推动活塞向下运动，同时驱动曲轴转动。

最后是排气阶段，排气门打开，废气通过排气管排出。

总的来说，发动机的工作原理就是通过连续的吸气、压缩、燃烧和排气过程，将燃料的化学能转化为机械能。

发动机的总体构造：根据燃料种类和工作原理的不同，发动机可以分为内燃发动机和外燃发动机。

内燃发动机又可以分为汽油发动机和柴油发动机。

内燃发动机的主要构造包括气缸、活塞、连杆、曲轴和气门机构等。

气缸是发动机的工作腔，活塞在气缸内往复运动，通过连杆将活塞的往复运动转化为曲轴的回转运动。

曲轴是发动机输出功率的主要元件，它将连杆的线性运动转化为旋转运动，从而驱动车辆行驶。

气门机构则控制着进气门和排气门的开闭，调节燃油进入和废气排出的时间。

外燃发动机主要是蒸汽机和外燃轮机，它们的工作过程中燃料在发动机外燃烧。

蒸汽机利用燃料燃烧产生蒸汽，将蒸汽压力转化为机械能。

外燃轮机则是利用燃料燃烧产生高温高压的气体，通过喷射和排气过程实现轮船的推进。

除此之外，发动机还包括供油系统、点火系统和冷却系统等辅助装置。

供油系统负责将燃料输送到发动机燃烧室，点火系统负责在燃料和空气混合物中产生火花以点燃混合气，冷却系统则通过循环水或气体来冷却发动机。
