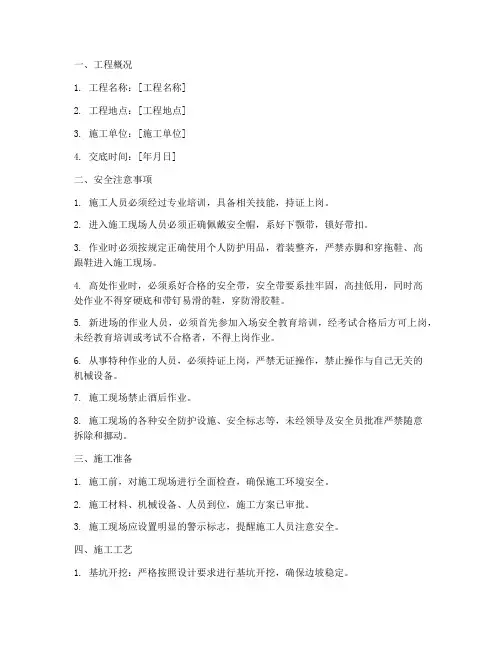

一、工程概况1. 工程名称：[工程名称]2. 工程地点：[工程地点]3. 施工单位：[施工单位]4. 交底时间：[年月日]二、安全注意事项1. 施工人员必须经过专业培训，具备相关技能，持证上岗。
2. 进入施工现场人员必须正确佩戴安全帽，系好下颚带，锁好带扣。
3. 作业时必须按规定正确使用个人防护用品，着装整齐，严禁赤脚和穿拖鞋、高跟鞋进入施工现场。
4. 高处作业时，必须系好合格的安全带，安全带要系挂牢固，高挂低用，同时高处作业不得穿硬底和带钉易滑的鞋，穿防滑胶鞋。
5. 新进场的作业人员，必须首先参加入场安全教育培训，经考试合格后方可上岗，未经教育培训或考试不合格者，不得上岗作业。
6. 从事特种作业的人员，必须持证上岗，严禁无证操作，禁止操作与自己无关的机械设备。
7. 施工现场禁止酒后作业。
8. 施工现场的各种安全防护设施、安全标志等，未经领导及安全员批准严禁随意拆除和挪动。
三、施工准备1. 施工前，对施工现场进行全面检查，确保施工环境安全。
2. 施工材料、机械设备、人员到位，施工方案已审批。
3. 施工现场应设置明显的警示标志，提醒施工人员注意安全。
四、施工工艺1. 基坑开挖：严格按照设计要求进行基坑开挖，确保边坡稳定。
2. 基础施工：根据设计图纸，进行挡土墙基础施工，确保基础牢固。
3. 挡土墙施工：按照设计要求，进行挡土墙砌筑，确保墙体稳定。
4. 伸缩缝、沉降缝设置：按照设计要求，设置伸缩缝、沉降缝，确保墙体在温度、湿度变化及地基沉降时能自由伸缩。
五、质量控制1. 材料质量：选用符合国家标准的优质材料，确保工程质量。
2. 施工过程：严格按照施工工艺进行施工，确保施工质量。
3. 施工检验：对施工过程进行严格检验，确保工程质量。
六、安全措施1. 基坑开挖：对临近建（构）筑物或临时设施进行安全防护，确保施工安全。
2. 挡土墙施工：对施工人员进行安全培训，提高安全意识。
3. 高处作业：严格按照高处作业安全规程进行施工，确保施工安全。
重力式挡土墙（片石混凝土挡土墙）技术交底交底内容：一、测量准备1、按设计要求放出挡墙坡脚线，同时对桩点作好保护。
2、复核距线路中线的距离、高程。
3、作好和相邻施工段的联系测量。
二、基坑开挖1、边坡检查合格后，方可开挖基础基坑。
应严格按照设计要求施工，不得改缓或改陡，以免影响墙体稳定。
本段施工范围内出露地层为粉质粘土，厚度O〜3m,其下为风化石英云母片岩。
2、基坑分段开挖，每段长度为10米，并间隔若干段开挖下一段基坑。
挡土墙为倾斜基础，应准确挖、凿，不得修补。
3、尽量保证路堑边坡的稳定，避免超挖或欠挖。
个别地段可采取必要的支挡、防护措施防止滑坡。
4、基坑开挖完毕由项目部技术人员验收，主要控制项目有地基承载力、基底高程、平面位置和平面尺寸。
检查合格后报验、进行下一工序施工。
5、对于第一段开挖的基坑，应请监理和设计确认地质情况。
三、墙体的浇筑1、基坑开挖后应及时支模、及时浇注墙体，设计为C15片石混凝土。
2、挡土墙墙身高出地面以上部分，沿墙身上、下、左、右间隔2m交错设置0.1×0.Im（或直径0.Im的圆孔）、坡度为4%的泄水孔。
墙背泄水孔位置，沿竖向设置一道塑料排水片材反滤层，厚5cm、宽30cm。
反滤层在最低排泄孔下部设置隔断层。
3、挡土墙墙身方向每隔IOm设一道伸缩缝，地层变化处增设一道沉降缝，缝宽2cm,挡土墙沿墙顶内外三边填塞沥青麻筋，填塞深度20cm。
4、浇筑混凝土时采用插入式振动器（采用70棒）捣实。
浇筑时应水平分层进行,浇筑层厚度（系指捣实后的厚度）不宜超过振动器作用部分长度的125倍，并应符合下列规定：（1）振捣棒距离模板的距离为25〜30cm,振捣棒棒距为40〜50cm,振捣时梅花状布置振捣棒的插棒位置，振捣棒应快插慢拔，并不得出现漏振、欠振和过振现象。
（2）振捣时不得碰撞模板和预埋部件。
（3）每一振点的振捣延续时间宜为20〜30秒，以混凝土不再沉落，不出现气泡，表面呈现浮浆或发亮为度。
重力式挡土墙施工技术交底挡土墙是用于固定土壤和防止土壤侵蚀的一类结构工程。
常见的挡土墙有重力式挡土墙、撑挡土墙和悬挂式挡土墙等。
其中，重力式挡土墙是一种通过墙体自身重力和土壤的摩擦力来防止土方滑坡和坍塌的墙体结构。
本文将介绍重力式挡土墙的施工技术。
1、施工前准备在开始施工之前，必须对挡土墙进行周密的设计和规划。
首先，需要确定墙体长度、高度和坡度，然后进行合理的分段和分层。
此外，还需要考虑到墙体下部的排水、抗震和排风等要素。
在确定挡土墙的设计方案之后，应制定详细的施工方案，确定施工的各个步骤和施工中需使用的材料和工具。
在施工现场，需要清理现场环境，打造出一个整洁且安全的施工环境。
同时，为保证施工进度，应根据需要调配好施工材料、设备等。
2、基础处理在进行重力式挡土墙施工之前，应先将墙体下部的地面进行开挖，清理表层杂物和尘土，并进行基础的处理工作。
具体来说，基础处理需要先将墙体下部的石灰质土壤全部挖出，然后再将坑底进行夯实，以防止地基沉降。
随后，需要在坑底铺设砂石层，其厚度为30-40cm。
在砂石层上铺设防渗材料，用于防止地下水的渗漏。
在防渗层上方，需要铺设一层水泥砂浆薄层，用作墙体基础的平整度修整。
等待这一层基础砂浆干燥后，可以开始进行墙体的施工。
值得注意的是，墙体在施工过程中需要进行水平度和垂直度的检测，以确保施工品质符合标准。
3、墙体施工在基础处理工作完成后，开始进行重力式挡土墙的墙体施工。
首先，需要按照设计方案在地面上进行放线，并根据标线进行墙体的定位。
接着，就可以开始进行墙体砌筑工作。
首先，需要将墙体外缘部分先行砌筑。
具体来说，应先将符合规格的石质材料进行预备，在墙体底部进行垫石铺设。
然后，按照设计方案将石块渐进式地在砌墙的地方进行摆放和固定。
可以使用碎石、沙子等填充墙体内部空间，以增加墙体稳定性。
在墙体施工中，要注意以下几点：•墙体高度一般不应超过2m，以免墙体压力过大。
•砌墙时应尽量保证石块的质量和形状，以免影响墙体的稳定性。

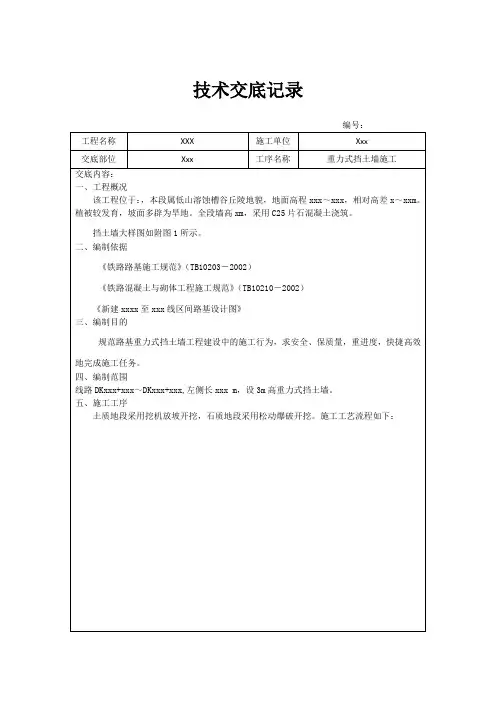

技术交底记录
重力式挡土墙施工工艺流程图
5.1.施工准备
施工前，由测量组定出开挖线，基底开挖宽度为地层基础宽度两边各加0.5m 施工作业空间，土质地段按1:0.5，石质按1:0.3放坡延伸至原地面作为上口开挖边线。
开挖之前先清除现场四周及山坡上悬石、浮土等，排除一切不安全因素，作好基础四周临时围护和排水设备。
5.2.开挖基坑
基础采用挖掘机开挖表层覆盖土，石方采用空压机供风，凿岩机打眼，松动爆破开挖；开挖之前对开挖弃土作好堆放安排，避免造成弃土零乱。
开挖时，要用先中部后四边的方法进行，其注意事项有：
否
施 工 准 备
基 坑 放 样
挖 基 坑
基底达到设计位置
基底验收
浇筑片石混凝土
墙体养护
片石验收、运输
基坑回填 是否到达设计高度
是
完工
附图1
附表1
附表2
每延米斜截面抗剪强度加强措施工程数量表。

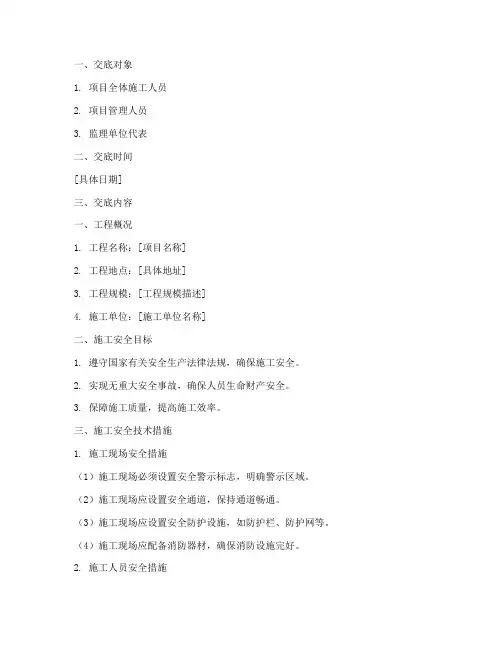

一、交底对象1. 项目全体施工人员2. 项目管理人员3. 监理单位代表二、交底时间[具体日期]三、交底内容一、工程概况1. 工程名称：[项目名称]2. 工程地点：[具体地址]3. 工程规模：[工程规模描述]4. 施工单位：[施工单位名称]二、施工安全目标1. 遵守国家有关安全生产法律法规，确保施工安全。
2. 实现无重大安全事故，确保人员生命财产安全。
3. 保障施工质量，提高施工效率。
三、施工安全技术措施1. 施工现场安全措施（1）施工现场必须设置安全警示标志，明确警示区域。
（2）施工现场应设置安全通道，保持通道畅通。
（3）施工现场应设置安全防护设施，如防护栏、防护网等。
（4）施工现场应配备消防器材，确保消防设施完好。
2. 施工人员安全措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工人员必须接受安全技术培训，了解掌握相关安全知识。
（3）施工人员应遵守操作规程，不得违章作业。
（4）施工人员应加强施工现场巡查，发现安全隐患及时报告。
3. 施工设备安全措施（1）施工设备应定期检查、保养，确保设备运行正常。
（2）施工设备操作人员应具备相应资质，严格遵守操作规程。
（3）施工设备应配备安全防护装置，确保操作人员安全。
四、施工过程安全技术交底1. 施工准备阶段（1）施工现场应平整、坚实，排水畅通。
（2）施工人员应熟悉施工图纸，了解施工工艺。
（3）施工材料、设备应按规定存放，不得随意堆放。
2. 施工过程（1）施工人员应按照施工方案进行施工，确保施工质量。
（2）施工过程中，应加强安全监控，及时发现和处理安全隐患。
（3）施工人员应遵守操作规程，不得违章作业。
（4）施工过程中，应确保施工现场安全通道畅通，不得占用。
3. 施工结束阶段（1）施工结束后，应对施工现场进行清理，确保无安全隐患。
（2）施工人员应按期完成施工任务，确保工程进度。
（3）施工结束后，应进行工程验收，确保工程质量。
五、注意事项1. 施工过程中，应密切关注气象变化，遇恶劣天气应暂停施工。
重力式挡土墙技术交底书编制单位:中国铁建十六局沪昆客专长昆湖南段第三项目分部架子三队我管段范围内的的挡墙主要为路堑重力式挡土墙，采用C30混凝土灌注.墙胸、背坡率1:0.25,挡墙高度大于等于4米时,路堑开挖挡墙顶标高后，应分层开挖，并及时采用土钉支护.一、重力式挡土墙的工艺流程：二、重力式挡墙施工方法及工艺1、基坑开挖①根据测量放线进行开挖，开挖前,在上方作好防、排水设施.②土质地基时挖掘机能到位时,用挖掘机开挖，不能到位时，人工开挖.在机械开挖基坑时必须预留30厘米由人工开挖.③基坑挖好后，经基底检测合格后进行挡土墙混凝土施工地基承载力检测值详见各施工工点图.路堑挡墙基础要在路肩或侧沟平台以下不小于1.5米,侧沟平台以上2~4米;地质不良地段，要分段跳槽开挖，并及时浇筑墙身.临时开挖边坡一般要与墙背保持一致.14、回填墙前基坑,非浸水地段用原土回填，夯实紧密;浸水地段用米7.5浆砌片石回填，并将回填面做成向外倾斜不小于4%的横向流水坡，以免积水软化地基.三、土钉墙施工工序:1、施工流程1、土钉墙施工土钉墙临时支护方案，通过插入钢筋注浆、提高了土体的强度和整体性，内聚力C和内摩擦角①有很大提高，具有制约土体变形的作用.提供了抵抗土体侧移的摩擦力,形成了类似于重力式挡土墙边壁，从而增大了土体的稳定性.面层通过挂网注浆，表层土产生了预应力，表层土与砼相互嵌固，具有优良的支撑效果.钢筋网调整土钉和喷层的应力分布，保证边坡的整体性.b.支护作业采用逐层开挖逐层支护,需要同开挖密切配合，严禁超挖,土钉支护应按“自上而下、分段施工”的原则组织施工，喷层厚度大于7厘米时，应分层浇筑，并及时挂网喷护，不得使坡面长期暴露分化失稳.c.所用材料均应有产品合格证，水泥应有出厂检验报告单，必要时须进行化验.土钉钻孔时，严禁灌水.锚孔注浆应采用孔底注浆法，确保注浆饱满.注浆压力宜为0.2米Pad.对每个施工环节应严格把关，对成孔深度、土钉制作质量，砂浆配比,添加剂比例,注浆饱满程度，土钉头焊接质量,进行严格监督检查.e.支护施工期间和施工完成一定时间内，严格监测制度，发现问题及时处理.。
1.本表由施工单位填写、交底单位与接受交底单位各保存一份。
1.本表由施工单位填写、交底单位与接受交底单位各保存一份。
1.本表由施工单位填写、交底单位与接受交底单位各保存一份。
1.本表由施工单位填写、交底单位与接受交底单位各保存一份。
1.本表由施工单位填写、交底单位与接受交底单位各保存一份。
1.本表由施工单位填写、交底单位与接受交底单位各保存一份。
1.本表由施工单位填写、交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
技术交底签名记录表。
一、交底对象全体参与路肩挡土墙施工的施工人员、技术人员、监理人员。
二、交底内容1. 工程概况（1）工程名称：______路肩挡土墙工程。
（2）工程地点：______。
（3）工程规模：______。
2. 施工工艺及流程（1）施工工艺：采用重力式挡土墙结构，分为毛石挡土墙、砼挡土墙等。
（2）施工流程：测量放线→基础开挖→基础施工→挡土墙施工→排水设施施工→回填土及压实→验收。
3. 安全技术要求（1）人员安全1）施工人员必须持证上岗，遵守操作规程，确保自身安全。
2）施工过程中，必须佩戴安全帽、安全带、防尘口罩等防护用品。
3）严禁酒后作业、疲劳作业，确保作业人员精神状态良好。
（2）机械设备安全1）机械设备必须定期检查、维护，确保设备运行正常。
2）机械设备操作人员必须熟悉设备性能，严格按照操作规程操作。
3）施工过程中，严禁违规操作机械设备。
（3）施工材料安全1）施工材料必须符合设计要求和质量标准，严禁使用不合格材料。
2）施工材料堆放整齐，标识清晰，便于管理。
3）施工过程中，严禁乱堆乱放材料，确保材料安全。
4. 施工要点（1）基础施工1）基础开挖前，应进行地质勘察，了解地质情况。
2）基础开挖时，应保持边坡稳定，防止坍塌。
3）基础施工过程中，应严格控制混凝土配合比，确保基础强度。
（2）挡土墙施工1）挡土墙施工前，应进行测量放线，确保挡土墙位置准确。
2）挡土墙砌筑时，应严格按照设计要求进行，确保挡土墙质量。
3）挡土墙施工过程中，应加强排水设施施工，确保挡土墙排水畅通。
（3）回填土及压实1）回填土前，应对基础进行清理，确保基础干净。
2）回填土时，应分层填筑，逐层压实，确保回填土密实。
3）回填土后，应对挡土墙进行观测，确保挡土墙稳定。
5. 应急措施（1）发生坍塌、滑坡等事故时，应立即停止施工，并上报相关部门。
（2）发生安全事故时，应立即组织抢救，确保人员安全。
（3）事故发生后，应立即进行事故调查，分析原因，制定整改措施。
1.本表由施工单位填写、交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
1.本表由施工单位填写、交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
1.本表由施工单位填写、交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
1.本表由施工单位填写、交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
1.本表由施工单位填写、交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
1.本表由施工单位填写、交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
1.本表由施工单位填写、交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
