玻璃钢风管的加工、检验一、风管加工前准备(1)风管加工前,施工技术人员预先进行图纸与施工现场核对、实测工作,以及查阅给排水图纸、空调冷暖水循环图纸、电气图纸、装修图纸,进行标高、位置的核对,确认无误后进行加工清单的编制。
加工清单应分别将直管、曲管、带导流片曲管、出风嘴风管、测量孔风管。
曲管均应配草图,以示弯曲半径、管径尺寸、变径方向。
(2)专业玻璃钢风管制造应根据清单加工,并按清单编号进行出厂产品编号。
成型的风管经工厂检验合格后运送至工地现场仓库。
验收内容包括材质证明文件、产品质量文件、外观质量、尺寸偏差、数量、产地证明文件等。
二、玻璃钢风管加工及质量要求:参考GB50243-2002规定:玻璃钢风管的质量要求(1)风管所用的材料的含量应符合玻钢风管国标的要求,并且要在有效期内;玻璃纤维布的含量应符合规定并应干燥、清洁、不得含腊,铺置十字接缝时应错开,不应有重叠现象。
(2)玻钢通风管及配件不得扭曲,内表面平整光滑、外表面应整齐美观,厚度应均匀,无裂纹,无明显返霜,且边缘无毛刺,不得有返卤现象。
(3)不得有气泡和分层现象,尺寸必需准确,误差在允许范围内。
在生产过程中要注意各种材料的配合比应符合要求,同时要注意成形后的产品的养护,以达到规定的强度。
(4)根据通风与空调施工及验收规范,玻璃钢风管的外径或外边长的允许偏差:当小于或等于300mm时为-1~0mm;当大于300mm时为-2~0mm。
其法兰内径或边长尺寸的允许偏差为+1~+3mm,平面度的允许偏差为2mm。
玻钢风管法兰与风管或配件应成一整体,并应与风管轴线呈直角,法兰及矩形法兰两对角线的允许偏差不应大于3mm。
三、玻璃钢风管运输及储存:玻钢风管由于其本身性能的特性,在装卸运输过程中要特别注意,不能强烈碰撞。
严禁露天堆放,须避免雨淋日晒,一但造成破坏或变形,得重新加工。
四、玻璃钢风管的安装:(1)严格按设计图纸要求及《通风空调施工验收规范》施工。
玻璃钢通风管道标准2016
摘要:
1.玻璃钢通风管道简介
2.玻璃钢通风管道的特点和优势
3.玻璃钢通风管道的应用领域
4.玻璃钢通风管道的设计和生产标准
5.我国玻璃钢通风管道行业的发展现状和趋势
正文:
玻璃钢通风管道是一种以玻璃纤维增强塑料(FRP)为基材制成的通风管道,因其良好的耐腐蚀性能、轻质、绝缘等特点在现代建筑通风系统中受到青睐。
玻璃钢通风管道具有以下特点和优势:
1.良好的耐腐蚀性能:玻璃钢通风管道对大多数酸、碱、盐等腐蚀性介质具有很强的抗腐蚀能力,适用于各种恶劣环境下的通风系统。
2.轻质高强:玻璃钢通风管道重量轻,便于安装和搬运,同时具有较高的强度和刚度,能满足各种工程需求。
3.优良的绝缘性能:玻璃钢通风管道具有良好的绝缘性能,可在高压电力系统中使用,降低电磁干扰。
4.良好的抗老化性能:玻璃钢通风管道在紫外线、气候等因素的影响下,具有较强的抗老化性能,使用寿命较长。
玻璃钢通风管道广泛应用于化工、环保、建筑、电力、冶金等行业。
在这
些领域,玻璃钢通风管道发挥着重要作用,为企业和工程提供了可靠的通风解决方案。
玻璃钢通风管道的设计和生产应遵循相关标准,以确保产品质量。
在我国,玻璃钢通风管道行业不断发展和创新,现有标准逐渐完善,为生产商和用户提供明确的指导。
总之,玻璃钢通风管道作为一种环保、高效、安全的通风材料,其应用前景十分广阔。
随着行业技术的不断进步和市场需求的日益增长,玻璃钢通风管道在我国的发展将持续向好。

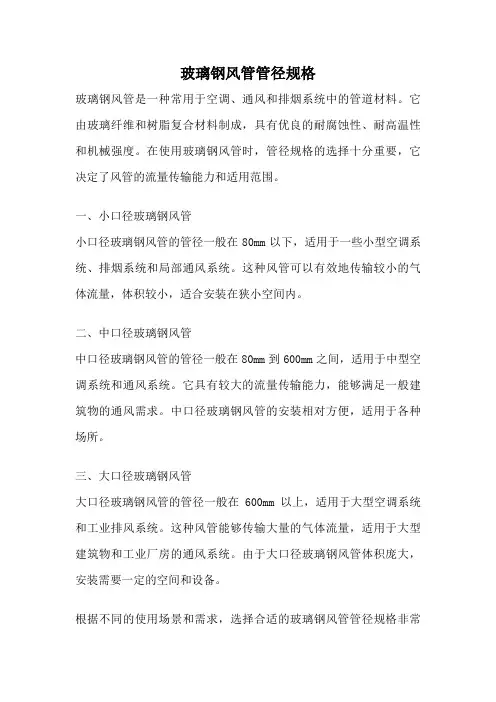

玻璃钢风管管径规格玻璃钢风管是一种常用于空调、通风和排烟系统中的管道材料。
它由玻璃纤维和树脂复合材料制成,具有优良的耐腐蚀性、耐高温性和机械强度。
在使用玻璃钢风管时,管径规格的选择十分重要,它决定了风管的流量传输能力和适用范围。
一、小口径玻璃钢风管小口径玻璃钢风管的管径一般在80mm以下,适用于一些小型空调系统、排烟系统和局部通风系统。
这种风管可以有效地传输较小的气体流量,体积较小,适合安装在狭小空间内。
二、中口径玻璃钢风管中口径玻璃钢风管的管径一般在80mm到600mm之间,适用于中型空调系统和通风系统。
它具有较大的流量传输能力,能够满足一般建筑物的通风需求。
中口径玻璃钢风管的安装相对方便,适用于各种场所。
三、大口径玻璃钢风管大口径玻璃钢风管的管径一般在600mm以上,适用于大型空调系统和工业排风系统。
这种风管能够传输大量的气体流量,适用于大型建筑物和工业厂房的通风系统。
由于大口径玻璃钢风管体积庞大,安装需要一定的空间和设备。
根据不同的使用场景和需求,选择合适的玻璃钢风管管径规格非常重要。
一般来说,可以参考以下几个方面来确定风管管径:1. 风量要求:根据空调或通风系统的风量要求,选择合适的玻璃钢风管管径。
一般情况下,风量要求越大,所需的风管管径也越大。
2. 空间限制:考虑到安装空间的限制,选择适合的玻璃钢风管管径。
如果安装空间较小,可以选择小口径或中口径的玻璃钢风管。
3. 系统压力损失:根据系统的压力损失情况,选择合适的玻璃钢风管管径。
系统压力损失越大,所需的风管管径也越大。
4. 经济性考虑:在满足风量要求和空间限制的前提下,选择经济实用的玻璃钢风管管径。
一般情况下,较大口径的玻璃钢风管价格较高,需要综合考虑经济性和实用性。
选择合适的玻璃钢风管管径规格是确保空调、通风和排烟系统正常运行的重要因素。
根据不同的使用场景和需求,合理选择玻璃钢风管管径,可以提高系统的效率和性能,确保室内空气的质量和舒适度。

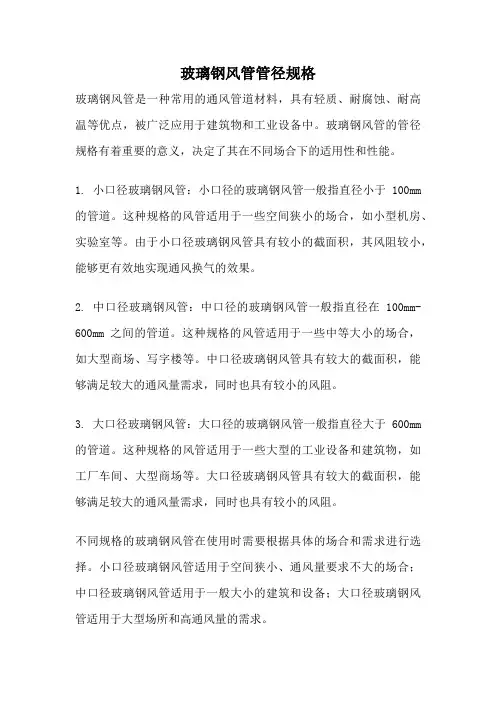

玻璃钢风管管径规格玻璃钢风管是一种常用的通风管道材料,具有轻质、耐腐蚀、耐高温等优点,被广泛应用于建筑物和工业设备中。
玻璃钢风管的管径规格有着重要的意义,决定了其在不同场合下的适用性和性能。
1. 小口径玻璃钢风管:小口径的玻璃钢风管一般指直径小于100mm 的管道。
这种规格的风管适用于一些空间狭小的场合,如小型机房、实验室等。
由于小口径玻璃钢风管具有较小的截面积,其风阻较小,能够更有效地实现通风换气的效果。
2. 中口径玻璃钢风管:中口径的玻璃钢风管一般指直径在100mm-600mm之间的管道。
这种规格的风管适用于一些中等大小的场合,如大型商场、写字楼等。
中口径玻璃钢风管具有较大的截面积,能够满足较大的通风量需求,同时也具有较小的风阻。
3. 大口径玻璃钢风管:大口径的玻璃钢风管一般指直径大于600mm 的管道。
这种规格的风管适用于一些大型的工业设备和建筑物,如工厂车间、大型商场等。
大口径玻璃钢风管具有较大的截面积,能够满足较大的通风量需求,同时也具有较小的风阻。
不同规格的玻璃钢风管在使用时需要根据具体的场合和需求进行选择。
小口径玻璃钢风管适用于空间狭小、通风量要求不大的场合;中口径玻璃钢风管适用于一般大小的建筑和设备;大口径玻璃钢风管适用于大型场所和高通风量的需求。
除了管径规格,玻璃钢风管的壁厚也是一个重要的参数。
壁厚的选择需要根据管道的工作条件和使用环境来确定。
一般来说,壁厚较薄的玻璃钢风管适用于一些通风要求较高的场合,能够减小风阻,提高通风效果。
而壁厚较厚的玻璃钢风管则适用于一些特殊工况,能够提高管道的强度和耐压性能。
玻璃钢风管的连接方式也是需要考虑的因素之一。
常见的连接方式有法兰连接、螺旋连接、搭接连接等。
不同的连接方式适用于不同的工况和管道规格,需要根据实际情况进行选择。
玻璃钢风管的管径规格是决定其适用性和性能的重要因素之一。
在选择玻璃钢风管时,需要根据具体的场合、通风量要求和工作条件来确定合适的管径规格,以保证通风系统的正常运行和高效性能。
玻璃钢风管国标厚度
玻璃钢风管是一种常用于工业和民用建筑空气处理系统中的管道材料。
它由玻璃纤维和树脂混合物制成,具有优异的耐腐蚀性、耐高温性和
机械强度,适用于气体、液体的输送及作为通风、排气的通道材料。
那么,玻璃钢风管的国标厚度是多少呢?
根据国家标准规定,玻璃钢风管的厚度应根据所处环境和工作温度等
条件来确定,一般分为以下三种类型:
1.低压风管:一般工作压力小于500Pa,适用于通风、空调、除尘等
系统中的输送。
在低压风管中,一般的国标厚度为0.7mm到1.0mm。
这种厚度的管
材具有一定的机械强度和耐腐蚀性,可以满足一般的通风、空调系统
的要求。
2.中压风管:一般工作压力为500Pa到2000Pa,适用于一些需要输
送一定流量的大型工业装置中。
在中压风管中,国标厚度为1.2mm到1.5mm。
这种厚度的管材具有
更好的机械强度和耐腐蚀性,可以适用于更高的工作压力和更严格的
工作环境。
3.高压风管:一般工作压力大于2000Pa,适用于需要输送大量气体或介质的大型高压系统中。
在高压风管中,国标厚度为1.5mm到2.0mm。
这种厚度的管材具有优异的机械强度和耐腐蚀性能,可以满足大型高压系统的要求。
总之,玻璃钢风管的国标厚度是根据所处环境、工作压力、流量等因素综合考虑而定的。
这些标准的制定,旨在保证管材的质量和安全可靠性,在实际应用中,可以根据具体情况进行选择。
玻璃钢风管执行标准一、引言玻璃钢风管是一种用于通风、排气和空气处理的管道系统。
它具有重量轻、耐腐蚀、绝缘性能好等优点,在建筑、化工、电力等行业得到广泛应用。
为了确保玻璃钢风管的质量和使用效果,制定了一系列的执行标准,本文将对玻璃钢风管执行标准进行全面、详细、完整和深入的探讨。
二、国家标准2.1 GB/T 18742-2015 《生产厂家推荐规范使用规程》该标准规定了玻璃钢风管的技术要求、生产要求和使用要求。
其中,技术要求包括材料、强度、密封性能等方面的要求;生产要求包括原材料的选择、制造工艺的要求以及质量检测的要求;使用要求包括安装要求、使用环境要求等。
2.2 GB/T 5729-2019 《玻璃钢通风管道》该标准规定了玻璃钢通风管道的分类、技术要求和试验方法。
根据材料的不同,将玻璃钢通风管道分为A型和B型两种。
A型玻璃钢通风管道适用于常温下的通风、排气和空气处理系统;B型玻璃钢通风管道适用于高温下的通风、排气和空气处理系统。
标准规定了管道的尺寸、壁厚、强度等方面的技术要求,并给出了相应的试验方法。
三、行业标准3.1 JG/T 55-2011 《通风与空调工程玻璃钢风管施工与质量验收规范》该标准是玻璃钢风管施工与质量验收的行业规范,对于工程项目的施工和质量验收起着指导作用。
标准规定了玻璃钢风管的施工工艺、接口连接、质量验收等方面的要求。
通过遵循该标准,可以确保玻璃钢风管在施工过程中的质量和安全。
3.2 JT/T 978-2020 《玻璃钢通风管道技术规程》该标准是交通运输部发布的行业标准,适用于交通运输领域的玻璃钢通风管道。
标准规定了通风管道的材料、规格、强度、防腐蚀措施等方面的要求,并给出了相应的质量检测方法。
该标准重点关注在交通运输领域使用的玻璃钢通风管道的特殊性和安全性。
四、企业标准4.1 MT/T 050.1-2018 《玻璃钢通风管道施工及验收规范》该标准是由某企业制定的玻璃钢通风管道的施工及验收规范。
玻璃钢材质管道执行标准全文共四篇示例,供读者参考第一篇示例:玻璃钢材质管道是一种由玻璃纤维和树脂复合制成的管道,具有优良的耐腐蚀性、耐磨性和高强度特性,被广泛应用于化工、污水处理、海洋工程等领域。
为了确保玻璃钢管道的质量和安全性,制定了一系列的执行标准,以下是关于玻璃钢材质管道的执行标准内容:一、材料要求1. 玻璃钢材质管道应采用无碱玻璃纤维和适合的树脂进行复合制造,确保管道的强度和耐腐蚀性能。
2. 树脂的选择应符合国家相关标准,且应具有良好的耐化学腐蚀性和耐高温性能。
3. 管道的外包层应采用UV稳定剂,以提高管道的耐候性和抗老化性能。
二、生产工艺要求1. 管道的生产应符合相关产品标准,包括外观质量、尺寸精度、机械性能和耐化学腐蚀性等方面的要求。
2. 生产过程应具有严格的质量控制措施,确保每批产品的质量稳定可靠。
3. 玻璃钢管道在生产过程中应避免受到外界污染和损坏,以确保产品的质量和安全性。
三、安装和使用要求1. 玻璃钢管道的安装应按照相关标准和规范进行,确保管道的连接牢固和密封性良好。
2. 在使用过程中,应对管道进行定期检查和维护,及时发现并处理管道的损坏和漏水等问题。
3. 管道的使用环境应符合产品设计要求,避免管道受到化学腐蚀、高温或其他不利因素的影响。
四、质量检测要求1. 管道在生产过程中应进行严格的质量检测,包括外观质量、尺寸精度、机械性能和耐化学腐蚀性等方面的检测。
2. 对成品管道应进行抽样检测,确保产品的质量符合国家相关标准和规范要求。
3. 对管道的使用过程中如遇到质量问题应及时进行质量分析和处理,并对问题进行总结和改进措施。
总之,玻璃钢材质管道的执行标准是确保产品质量和安全性的基础,只有遵循相关标准和规范要求,才能保证管道在使用过程中稳定可靠、安全耐用。
希望相关企业和行业从业人员能加强对玻璃钢管道执行标准的学习和遵守,共同推动该产品在各领域的发展和应用。
【字数:442】第二篇示例:玻璃钢材质管道是一种常用的管道材料,具有轻质、高强度、耐腐蚀、绝缘、易安装等优点,因此在工业、建筑、环保等领域广泛应用。

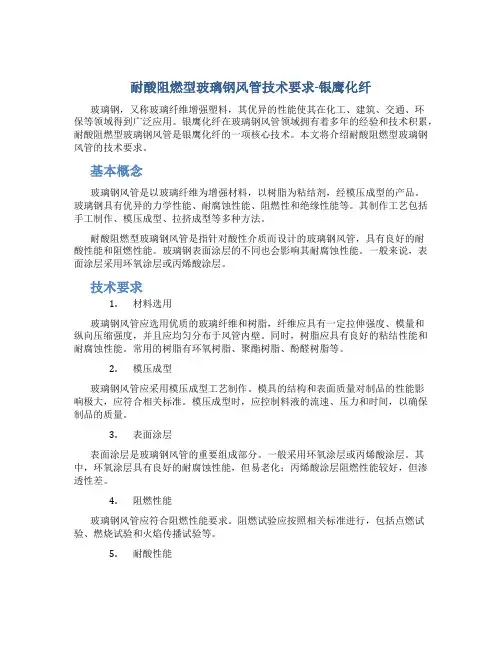

耐酸阻燃型玻璃钢风管技术要求-银鹰化纤玻璃钢,又称玻璃纤维增强塑料,其优异的性能使其在化工、建筑、交通、环保等领域得到广泛应用。
银鹰化纤在玻璃钢风管领域拥有着多年的经验和技术积累,耐酸阻燃型玻璃钢风管是银鹰化纤的一项核心技术。
本文将介绍耐酸阻燃型玻璃钢风管的技术要求。
基本概念玻璃钢风管是以玻璃纤维为增强材料,以树脂为粘结剂,经模压成型的产品。
玻璃钢具有优异的力学性能、耐腐蚀性能、阻燃性和绝缘性能等。
其制作工艺包括手工制作、模压成型、拉挤成型等多种方法。
耐酸阻燃型玻璃钢风管是指针对酸性介质而设计的玻璃钢风管,具有良好的耐酸性能和阻燃性能。
玻璃钢表面涂层的不同也会影响其耐腐蚀性能。
一般来说,表面涂层采用环氧涂层或丙烯酸涂层。
技术要求1.材料选用玻璃钢风管应选用优质的玻璃纤维和树脂,纤维应具有一定拉伸强度、模量和纵向压缩强度,并且应均匀分布于风管内壁。
同时,树脂应具有良好的粘结性能和耐腐蚀性能。
常用的树脂有环氧树脂、聚酯树脂、酚醛树脂等。
2.模压成型玻璃钢风管应采用模压成型工艺制作。
模具的结构和表面质量对制品的性能影响极大,应符合相关标准。
模压成型时,应控制料液的流速、压力和时间,以确保制品的质量。
3.表面涂层表面涂层是玻璃钢风管的重要组成部分。
一般采用环氧涂层或丙烯酸涂层。
其中,环氧涂层具有良好的耐腐蚀性能,但易老化;丙烯酸涂层阻燃性能较好,但渗透性差。
4.阻燃性能玻璃钢风管应符合阻燃性能要求。
阻燃试验应按照相关标准进行,包括点燃试验、燃烧试验和火焰传播试验等。
5.耐酸性能耐酸阻燃型玻璃钢风管应具有良好的耐酸性能,其耐酸性能应符合相关标准和要求。
耐酸性试验可采用浸泡或喷淋方法进行,测试时应选择与实际使用环境相近的酸性溶液。
6.总体性能玻璃钢风管应具有良好的综合性能,包括力学性能、耐腐蚀性能、阻燃性能和绝缘性能等。
测试应按照相关标准进行,以确保玻璃钢风管的质量符合要求。
耐酸阻燃型玻璃钢风管是银鹰化纤的一项核心技术,具有良好的耐酸和阻燃性能。
玻璃钢风管质量标准玻璃钢风管是一种常用于工业和建筑领域的管道材料,其质量标准对于保障工程质量和安全具有重要意义。
在制定玻璃钢风管质量标准时,需要考虑材料的选用、制造工艺、安装要求等多个方面,以确保其在使用过程中具有良好的性能和可靠的使用效果。
首先,对于玻璃钢风管的材料选用,应当符合相关的国家标准和行业标准。
玻璃钢风管的材料主要包括树脂、玻璃纤维等,这些材料的选用应当满足相关的强度、耐腐蚀、耐磨损等性能要求,以确保风管在使用过程中不会出现材料老化、腐蚀等问题。
其次,在制造工艺方面,玻璃钢风管应当采用先进的生产工艺和设备,确保产品的成型精度和表面光洁度。
制造过程中需要严格控制材料的配比、搅拌工艺、成型温度等关键环节,以确保产品具有均匀的材料性能和稳定的产品质量。
另外,对于玻璃钢风管的安装要求也是至关重要的。
在安装过程中需要严格按照相关的规范和要求进行操作,确保风管的连接牢固、密封性能良好,并且能够承受一定的外部载荷和压力。
此外,还需要注意风管与其他设备的连接方式和尺寸匹配,以确保整个风管系统的稳定性和安全性。
除了上述方面,玻璃钢风管的质量标准还应当包括产品的外观质量、尺寸偏差、使用寿命等方面的要求。
产品的外观质量应当符合相关的标准,表面不应有明显的缺陷和损伤;尺寸偏差应当在允许范围内,以确保产品能够与其他设备或管道连接;使用寿命应当符合工程设计的要求,能够满足长期稳定运行的需要。
综上所述,玻璃钢风管的质量标准涉及材料选用、制造工艺、安装要求、外观质量、尺寸偏差、使用寿命等多个方面。
只有严格按照相关标准和要求进行生产制造和安装施工,才能够确保玻璃钢风管在使用过程中具有良好的性能和可靠的使用效果,为工程建设提供保障。

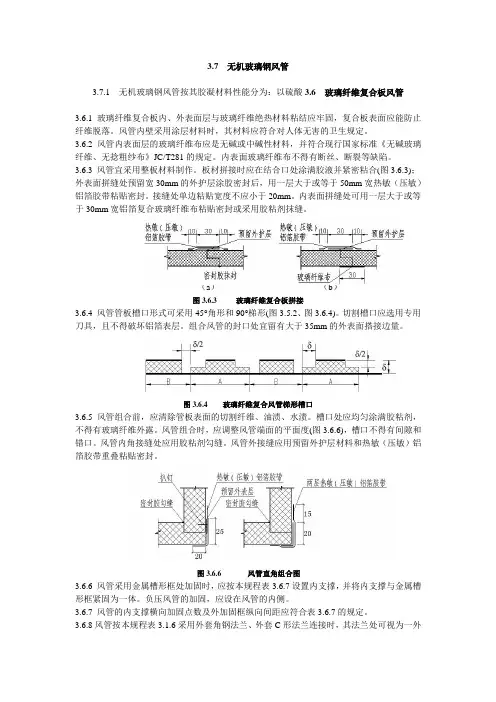

3.7 无机玻璃钢风管3.7.1 无机玻璃钢风管按其胶凝材料性能分为:以硫酸3.6 玻璃纤维复合板风管3.6.1玻璃纤维复合板内、外表面层与玻璃纤维绝热材料粘结应牢固,复合板表面应能防止纤维脱落。
风管内壁采用涂层材料时,其材料应符合对人体无害的卫生规定。
3.6.2风管内表面层的玻璃纤维布应是无碱或中碱性材料,并符合现行国家标准《无碱玻璃纤维、无捻粗纱布》JC/T281的规定。
内表面玻璃纤维布不得有断丝、断裂等缺陷。
3.6.3 风管宜采用整板材料制作。
板材拼接时应在结合口处涂满胶液并紧密粘合(图3.6.3);外表面拼缝处预留宽30mm的外护层涂胶密封后,用一层大于或等于50mm宽热敏(压敏)铝箔胶带粘贴密封。
接缝处单边粘贴宽度不应小于20mm。
内表面拼缝处可用一层大于或等于30mm宽铝箔复合玻璃纤维布粘贴密封或采用胶粘剂抹缝。
(a)(b)图3.6.3 玻璃纤维复合板拼接3.6.4 风管管板槽口形式可采用45°角形和90°梯形(图3.5.2、图3.6.4)。
切割槽口应选用专用刀具,且不得破坏铝箔表层。
组合风管的封口处宜留有大于35mm的外表面搭接边量。
图3.6.4 玻璃纤维复合风管梯形槽口3.6.5风管组合前,应清除管板表面的切割纤维、油渍、水渍。
槽口处应均匀涂满胶粘剂,不得有玻璃纤维外露。
风管组合时,应调整风管端面的平面度(图3.6.6),槽口不得有间隙和错口。
风管内角接缝处应用胶粘剂勾缝。
风管外接缝应用预留外护层材料和热敏(压敏)铝箔胶带重叠粘贴密封。
图3.6.6 风管直角组合图3.6.6 风管采用金属槽形框处加固时,应按本规程表3.6.7设置内支撑,并将内支撑与金属槽形框紧固为一体。
负压风管的加固,应设在风管的内侧。
3.6.7 风管的内支撑横向加固点数及外加固框纵向间距应符合表3.6.7的规定。
3.6.8风管按本规程表3.1.6采用外套角钢法兰、外套C形法兰连接时,其法兰处可视为一外加固点。
玻璃钢风管的加工、检验
一、风管加工前准备
(1)风管加工前,施工技术人员预先进行图纸与施工现场核对、实测工作,以及查阅给排水图纸、空调冷暖水循环图纸、电气图纸、装修图纸,进行标高、位置的核对,确认无误后进行加工清单的编制。
加工清单应分别将直管、曲管、带导流片曲管、出风嘴风管、测量孔风管。
曲管均应配草图,以示弯曲半径、管径尺寸、变径方向。
(2)专业玻璃钢风管制造应根据清单加工,并按清单编号进行出厂产品编号。
成型的风管经工厂检验合格后运送至工地现场仓库。
验收内容包括材质证明文件、产品质量文件、外观质量、尺寸偏差、数量、产地证明文件等。
二、玻璃钢风管加工及质量要求:
参考GB50243-2002规定:
玻璃钢风管的质量要求
(1)风管所用的材料的含量应符合玻钢风管国标的要求,并且要在有效期内;玻璃纤维布的含量应符合规定并应干燥、清洁、不得含腊,铺置十字接缝时应错开,不应有重叠现象。
(2)玻钢通风管及配件不得扭曲,内表面平整光滑、外表面应整齐美观,厚度应均匀,无裂纹,无明显返霜,且边缘无毛刺,不得有返卤现象。
(3)不得有气泡和分层现象,尺寸必需准确,误差在允许范围内。
在生产过程中要注意各种材料的配合比应符合要求,同时要注意成形后的产品的养护,以达到规定的强度。
(4)根据通风与空调施工及验收规范,玻璃钢风管的外径或外边长的允许偏差:当小于或等于300mm时为-1~0mm;当大于300mm时为-2~0mm。
其法兰内径或边长尺寸的允许偏差为+1~+3mm,平面度的允许偏差为2mm。
玻钢风管法兰与风管或配件应成一整体,并应与风管轴线呈直角,法兰及矩形法兰两对角线的允许偏差不应大于3mm。
三、玻璃钢风管运输及储存:
玻钢风管由于其本身性能的特性,在装卸运输过程中要特别注意,不能强烈碰撞。
严禁露天堆放,须避免雨淋日晒,一但造成破坏或变形,得重新加工。
四、玻璃钢风管的安装:
(1)严格按设计图纸要求及《通风空调施工验收规范》施工。
由于同口径的玻钢风管本身重量比镀锌钢板风管重得多,所以在选用施工标准时要注重对支架的选材、数量的确定,不能简单的套用现行标准。
必须根据风管的大小、重量和外界和各种因素详细计算来决定。
(2)对进入现场的成品风管要严格按标准进行检验,防止不合格的风管进入施工现场,这种风管在养护期内很容易变形,因此对风管的外观质量要认真检查。
(3)参照生产加工管件图,对号组对安装,在搬运时轻拿轻放,严禁碰撞。
(4)玻璃钢风管安装前,风管及部件内外应擦拭干净,做到无杂物。
安装时产生的杂物及时清除干净,较长时间不能连接末端设备的风口要用塑料布进行密封。
防止尘土和杂物进入。
具体参照国家标准GB50243-2002之6.3.1/6.3.2/6.3.4/6.3.5/6.3.11规定:
(5)在安装时为了不损伤风管本体,吊装作业严禁使用钢丝绳捆绑,可使用棕绳或自制的专用的托架吊装。
风管吊装可采用手拉葫芦,但在风管底部和侧面应垫木板或硬纸板,以保护风管。
(6)风管设置的吊装间距和选用材料作如下要求:
在大边长小于400mm时,支架间距和选用材料应符合规范要求。
在大边长大于400mm时,但小于1500mm时,其支架可用M10螺栓固定,其托梁材料采用
∠50×50×5的角钢,支架间距应小于2800mm。
当大边长大于1500mm时,但小于2000mm时,其支架可用M10的螺旋固定,其托梁材料采用∠50×50×5的角钢,支架间距应小于2000mm。
大边在2000~2500mm时,其托梁材料采用∠6×63×5的角钢,支架间距应小于2000mm。
大边长大于2500mm时,其托梁材料采用[6.3#的槽钢。
吊杆采用φ12圆钢并配双螺母。
当大边长大于2600mm时,吊杆上端应穿透楼板。
其支架间距约为2000mm,并禁止使用膨胀螺栓固定其支架。
风管的支吊架的设置应合理,并不得损坏风管和风管保温层。
(7)明装风管的水平安装水平度的偏差每米不应大于3mm,总偏差不应大于20mm,明装风管垂直安装垂直度的偏差每米大于2mm,总偏差不应大于20mm。
暗装风管位置应正确,无明显偏差。
(8)玻钢风管组对吊装总长度不宜过长,须控制在6m以内。
(9)在位置、空间允许的情况下,风管及部件的安装宜采用地面分段组装,然后分段整体吊装的方式。
(10)法兰螺栓连接孔,可在现场按图分段组合,再划线、钻孔。
(11)应注意直管道和接口的加固。
在制作加固过的接头如在现场修改后都必须重新加固,以确保良好的性能。
(12)如果风管有明显的水珠滴落,表明风管已被水浸透,则不可使用。
在任何情况下都不可使用潮湿的风管。
(13)风管连接时,垫料应放正,按对称法紧固所有螺栓。
(14)玻璃钢风管支、吊架应按设计要求,其间距选择见表3。
表3 玻璃钢风管吊架间距选择表
(15)成品保护
已安装好的管段,下班时应用塑料纸封堵以防灰尘。
已安装好的风管严禁站人或放脚手板后站人。
已安装好的风管严禁受外力敲打。
在搬运时轻拿轻放,严禁碰撞。
