钢结构屋面工程施工方案
钢结构屋面工程施工方案一、工程概述本项目为钢结构屋面工程，位于XX市XX区XX路XX号，建筑总面积为XX平方米。
屋面结构采用钢结构体系，主要包括钢梁、钢檩条、支撑系统及屋面板等。
工程质量要求符合国家相关标准和规范，施工过程中需严格把控质量、安全、进度等方面。
二、施工准备1. 技术准备：根据设计图纸和相关规范，编制详细的施工方案和施工工艺，组织技术人员和施工人员进行学习和技术交底。
2. 施工现场准备：确保施工现场平整、无障碍物，搭建施工临时设施，如脚手架、临时道路等。
3. 材料准备：根据施工图纸和材料清单，提前采购合格的钢材、焊接材料、屋面面板等，并进行检验。
4. 机械设备准备：配置足够的施工机械和设备，如焊机、切割机、吊车、叉车等，并进行检查和维护。
5. 人员准备：组织具有相应资质的施工人员进行培训和考核，确保施工队伍的专业素质。
三、施工流程1. 钢梁安装：按照设计图纸和施工方案，采用吊车将钢梁运输至施工现场，并进行安装。
安装过程中要注意调整钢梁的标高和垂直度，确保符合设计要求。
2. 钢檩条安装：在钢梁上按照设计间距安装钢檩条，采用焊接或螺栓连接。
安装过程中要注意钢檩条的垂直度和水平度。
3. 支撑系统安装：根据设计图纸，安装钢柱支撑、屋面支撑等，确保支撑系统的稳定性和可靠性。
4. 屋面板安装：根据设计要求，选择合适的屋面板材料，采用螺栓或焊接方式进行安装。
安装过程中要注意屋面板的平整度和接缝处理。
5. 防腐防火处理：根据设计要求，对钢结构进行防腐防火处理，确保钢结构的使用寿命和安全性。
6. 验收：施工完成后，组织相关人员进行验收，确保工程质量符合设计和规范要求。
四、质量控制1. 材料质量控制：严格把控原材料的质量，对进场的钢材、焊接材料等进行检验，确保符合国家相关标准。
2. 施工过程控制：加强施工过程中的质量监督和检查，对关键部位和环节进行验收，确保施工质量。
3. 验收环节控制：施工完成后，组织相关人员进行验收，对不符合要求的地方进行整改，确保工程质量。
框架结构钢屋架屋面施工组织设计
第一章编制依据说明编制依据：1•本工程施工图纸及图纸答疑2.现行的国家有关质量验收规范及相关政策法规3•我公司对本工程、质量、成本控制的目标要求4•我公司对工程施工现场的实地考察和公司承接的相关类似工程的实际管理和施工技术经验5.我公司现行的有关技术规定和规程第二章工程概况一、总说明1•工程名称：2•工程地点：3.建设单位：4.设计单位：5.建筑面积：6.结构层次：双层双跨框架结构7管理目标：①质量目标：确保优良工程②工期目标：③安全目标：杜绝重大人身伤亡和机电事故二、一般说明本工程位于嘉定区华亭镇。
本工程占地总面积1341m2，建筑面积2681 m2。
生产火灾危害性为丙类，耐火等级2级，屋面防水等级3 级。
建筑层数二层，耐久年限50年，抗震设防烈度7度。
结构为双层双跨框架结构，钢屋架屋面。
砼等级：垫层为C10素砼，士0.000以下砼为C30, 士0.000以上为C30。
墙体工程1. 士0.00以下基础墙体采用240厚MU10混凝土小型空心砌块，砂浆Mb10砌筑。
用Cb20灌孔混凝土灌实。
2. 士0.00以上围护墙体采用240厚MU7.5混凝土小型空心砌块，砂浆Mb10砌筑（墙体施工构造要求详见图集号：02SG614）内粉刷1.墙面采用2厚界面处理剂，16厚1: 1: 6混合砂浆底（分二次），2厚细纸筋灰粉面。
胶水老粉批一道，刷内墙白涂料二度。
2.护角：内墙阳角（离地高2米），门窗洞两测，以及楼梯梁底，均应先做1: 2水泥砂浆护角，然后做内粉刷。
3.抢裙：内抢均做1.00m高的暗墙裙，用15厚1: 3水泥砂浆刮糙，5厚1: 2水泥砂浆粉面。
天面粉刷现浇板屋面底（包括雨蓬底）采用12厚1: 2: 4水泥：纸筋：砂浆底。
2厚纸筋面。
内墙涂料二度。
外粉刷墙面采用2厚界面处理剂，6厚1: 3水泥砂浆底。
6厚1: 1: 4混合砂浆找平，6厚1: 1: 6混合砂浆压光。
外墙防水涂料二度。
地坪素土夯实，上铺100厚碎石夯实，150厚C25混凝土随捣随抹光，一次成活。
钢结构屋面工程施工方案
钢结构屋面工程施工方案范本一：钢结构屋面工程施工方案施工方案一：钢结构屋面工程施工技术方案一、项目概况1.1 项目名称：1.2 项目地址：1.3 项目概述：1.4 工程内容：1.5 工程量及规模：二、施工组织设计2.1 施工组织设计原则：2.2 施工组织设计内容：2.3 施工组织设计步骤：2.4 施工组织设计图纸及资料：三、施工机具、材料及设备3.1 施工机械设备：3.2 施工工具：3.3 施工材料及配件：3.4 施工设备清单：四、施工工序及工艺流程4.1 项目前期准备工作：4.2 场地布置与准备工作：4.3 钢结构屋面结构施工工艺：4.4 钢结构屋面外护层施工工艺：4.5 钢结构屋面内饰层施工工艺：4.6 钢结构屋面附件安装工艺：五、施工安全及质量控制5.1 施工安全控制：5.2 施工质量控制：5.3 施工进度控制：5.4 不良反应应对措施：5.5 环境保护措施：六、施工现场管理6.1 施工人员管理：6.2 施工现场安全管理：6.3 施工进度管理：6.4 资料与技术交底：6.5 施工现场应急预案：七、竣工验收及资料整理7.1 竣工验收：7.2 资料整理与交接：7.3 质保期及维护保养：八、附录附录1：施工图纸及设计文件附录2：施工机械设备目录附录3：施工工具清单附录4：施工材料及配件清单附录5：施工进度计划表附件：无法律名词及注释：无范本二：钢结构屋面工程施工方案施工方案二：钢结构屋面工程施工流程及施工要点详解一、项目概况1.1 项目名称：1.2 项目地址：1.3 项目概述：1.4 工程内容：1.5 工程量及规模：二、施工前期准备工作2.1 施工组织设计：2.2 施工图纸准备：2.3 施工设备及机械选型：2.4 施工材料及配件采购：2.5 施工人员技术培训：三、施工工序及施工要点3.1 地基处理：3.2 钢结构屋面结构安装：3.3 屋面外护层安装：3.4 屋面内饰层安装：3.5 屋面附件安装：四、施工安全及质量控制4.1 施工安全管理要点：4.2 施工质量控制要点：4.3 施工进度控制要点：4.4 不良反应应对措施：4.5 环境保护要求及措施：五、施工现场管理5.1 施工人员组织管理：5.2 施工现场安全管理：5.3 施工进度管理：5.4 资料与技术交底：5.5 施工现场应急预案：六、竣工验收及资料整理6.1 竣工验收流程：6.2 资料整理与交接：6.3 质保期及维护保养：七、附录附录1：施工图纸及设计文件附录2：施工机械设备目录附录3：施工工具清单附录4：施工材料及配件清单附录5：施工进度计划表附件：无法律名词及注释：无。
钢结构工程施工组织设计样本
钢结构工程施工组织设计样本一、项目概况本项目为一个钢结构工程项目，总建筑面积约xxxx平方米。
工程包括主体结构以及附属设施的建设。
主体结构包括xx层的钢结构建筑物和相关钢结构构件的制作和安装。
附属设施包括电气、供暖、给排水等。
本施工组织设计旨在合理安排施工流程，确保工期、质量和安全。
二、工程概况1. 工程名称：xxx工程2. 建设地点：xxx地区3. 项目规模：总建筑面积xxxx平方米4. 建设单位：xxx公司5. 施工单位：xxx建筑工程有限公司6. 监理单位：xxx监理工程有限公司三、施工组织原则1.安全第一：确保施工期间人员和设备的安全。
2.质量为主：按照设计要求和相关标准进行施工，确保工程质量达标。
3.紧张有序：合理安排施工进度和流程，确保工期的紧张进度。
4.经济合理：充分利用资源，节约成本，并保证施工质量。
5.全员参与：所有相关人员都要积极参与施工组织活动，达到协作效果。
四、施工组织设计内容1.施工流程设计(1)建立施工总进度计划，包括各施工阶段的时间节点和里程碑。
(2)制定前期准备工作计划，包括场地平整、材料采购和设备安装等。
(3)制定主体结构施工方案，包括制作工艺和施工工序等。
(4)制定附属设施施工方案，确保各项设施的顺利施工。
2.组织管理设计(1)设立施工组织机构，明确各部门职责和人员配备。
(2)制定施工安全管理方案，确保施工期间安全生产。
(3)制定施工质量管理方案，确保工程质量符合要求。
(4)安排施工人员培训，提高施工技术和安全意识。
3.设备材料管理设计(1)制定施工设备购置计划，确保设备数量和质量满足施工需要。
(2)制定施工材料采购计划，包括钢材、焊材等，确保施工进度。
4.安全措施设计(1)制定施工现场安全管理方案，包括施工规范、危险源控制等。
(2)确保施工现场人员佩戴安全帽、安全绳等防护设备。
(3)进行施工现场安全巡查，及时发现并处理安全隐患。
五、风险控制措施1.严格按照国家相关规定和标准进行施工，确保施工质量和安全。
钢结构屋面板安装施工组织设计方案
钢结构屋面板安装施工组织设计方案一、工程概况本次项目为钢结构屋面板的安装工程，选用的屋面板为彩钢板，用于覆盖建筑物的顶部。
本工程的施工单位是XX建筑工程有限公司，负责整个工程的施工组织和施工管理。
二、施工组织设计1.项目组织结构本工程设立项目经理、施工班组经理、质量安全专员、技术员等相关职位，对施工过程进行全面管理。
项目经理负责整个工程的协调和安排，施工班组经理负责施工人员的管理和现场施工组织，质量安全专员负责施工质量和安全监督，技术员负责施工技术支持和资料的管理。
2.施工机具和设备2.1提前准备所需机具和设备，包括升降机、吊篮、手持电钻、焊机等。
2.2保证设备的完好性和安全性，定期检查维护设备。
3.施工人员及培训3.1人员配备：根据工程要求确定施工人员的数量和专业要求，确保施工进程。
3.2人员培训：对施工人员进行岗前培训，熟悉施工工艺和安全操作规范，提高工作效率和质量。
4.材料和采购计划4.1根据施工设计要求，制定材料清单，明确所需材料种类和数量。
4.2提前制定采购计划，确保材料的及时供应，减少施工等待时间。
5.施工方案和工期计划5.1制定详细的施工方案，包括施工工艺、施工流程和安全措施等。
5.2制定工期计划，合理安排施工进度，确保按时完工。
6.质量控制和安全管理6.1制定质量控制计划，对施工过程进行全面监控和检查，确保施工质量符合要求。
6.2制定安全管理措施和应急预案，提前安排好安全教育和培训，确保施工过程中人身安全。
7.进度与质量检查7.1制定进度计划，定期检查进度，对施工进程进行检查。
7.2制定质量检查计划，定期开展质量检查和评估，对施工质量进行把关。
8.竣工和验收8.1施工完成后，进行竣工验收，对施工质量进行评估。
8.2如有不合格项，及时整改，直到达到验收标准为止。
三、安全措施1.制定详细的施工安全措施计划，明确每一步操作的安全要求和注意事项。
2.在施工现场设置明显的安全警示标识和告示牌，指导工人注意安全。
钢结构屋面工程施工方案
钢结构屋面工程施工方案一、工程概述本工程为钢结构屋面工程，施工范围包括钢结构梁柱、屋面覆盖材料以及相关防水、防腐等工作内容。
二、施工准备1.根据设计图纸和相关规范要求，编制施工组织设计，明确施工流程和工序，制定施工计划。
2.确定施工场地，并进行土方整理、平整工作。
3.准备施工所需的材料和设备，包括钢结构构件、屋面覆盖材料、脚手架、吊装设备等。
4.按照设计要求进行验收和检测，确保材料和设备的质量符合要求。
5.制定安全生产方案，确保施工过程中的安全。
三、施工步骤1.施工场地准备：清理现场，确定施工范围，标明基准线和高程点。
2.钢结构梁柱安装：按照设计要求，进行钢结构梁柱的安装，包括预埋件的固定、吊装安装等。
3.屋面覆盖材料安装：将屋面覆盖材料按照设计要求进行安装，包括屋面瓦片的铺设、焊接等。
4.防水处理：进行屋面防水处理，包括铺设防水层、施工防水涂料等。
5.屋面防腐处理：进行屋面防腐处理，包括涂刷防腐涂料、进行防腐喷涂等。
6.完工验收：进行工程的竣工验收和质量检测，确保施工质量符合设计要求。
四、施工注意事项1.施工现场要求严格执行施工安全规范，确保安全生产。
2.钢结构梁柱的安装要求严格按照设计要求施工，确保连接牢固、尺寸准确。
3.屋面覆盖材料的安装要求平整、牢固，且进行适当的保护措施，防止损坏。
4.防水处理要严格按照防水要求进行，确保屋面无渗漏现象。
5.防腐处理要均匀、牢固，确保屋面长久使用。
6.施工过程中要保持施工现场的整洁，妥善处理施工废弃物。
7.施工期间与其他交通、电力等设施要保持良好的关系，避免施工对周边环境造成不良影响。
8.施工过程中如遇到设计变更或其他问题，要及时沟通和协调，确保及时解决。
五、施工质量控制1.按照设计要求进行施工，确保构件的尺寸精准度、牢固度符合要求。
2.检查屋面覆盖材料的质量，确保材料的表面质量，无裂缝、划痕等问题。
3.对防水层和防腐涂层进行质量检测，确保屋面的防水和防腐性能符合要求。
屋面钢结构工程施工方案
屋面钢结构工程施工方案一、工程准备1.材料准备：根据钢结构设计图纸和材料计划表，提前准备所需的钢材、焊材、螺栓等。
2.施工机械准备：根据工程规模和施工要求，准备好所需的起重机械、焊接设备、切割设备等。
3.人员准备：组织专业施工队伍，确保施工人员熟悉施工要求和工艺。
二、施工组织1.组织架子搭设：根据设计要求，在屋面上搭设起用于搭设钢结构的施工架子，并进行必要的加固。
2.施工进度安排：根据工期和施工进度，制定详细的施工计划，并按计划组织施工作业。
3.安全措施：在施工现场设置明显的安全标志，并对施工人员进行安全教育，落实安全措施。
三、施工工艺1.钢结构安装：根据设计图纸，按照预定的安装顺序进行钢结构的组装和安装，确保结构的准确性和稳定性。
2.焊接工艺：根据设计要求，采用相关的焊接工艺进行焊接操作，确保焊接质量和强度。
3.螺栓连接：对于需要螺栓连接的部位，按照设计要求，采用正确的螺栓规格和预紧力进行连接。
4.防腐处理：根据需要，对钢结构进行防腐处理，以提高其抗腐蚀能力和使用寿命。
四、质量控制1.施工过程检查：对施工过程中的关键节点进行检查，确保施工质量和施工工艺符合设计要求。
2.焊接质量控制：对焊缝进行必要的检测和评定，并做好相应的记录，确保焊接质量达到要求。
3.施工记录和报验：对施工过程中的关键节点、材料使用、安全措施等进行记录，并按相关要求进行报验。
五、施工总结1.施工总结与交接：对施工过程进行总结，记录施工中的经验和教训，并与其他相关部门进行交接。
2.施工成果评定：对施工后的钢结构进行评定，确保质量达到设计要求和行业标准。
3.文件归档：将施工过程中的所有文件、记录和报验资料进行归档保存，以备后续需要。
综上所述，屋面钢结构工程施工方案涉及多个方面，包括工程准备、施工组织、施工工艺和质量控制等。
通过合理的组织和规范的施工操作，可以确保钢结构工程的施工质量和安全，为建筑物提供稳固和可靠的屋面结构。
工程钢结构施工组织设计方案
工程钢结构施工组织设计方案钢结构施工组织设计方案一、工程概况本项目为一座五层的钢结构厂房，总建筑面积为8000平方米。
屋面覆盖材料为玻璃钢板，并设置北向天窗，方便光线照射。
工程地处地势平坦的工业区，周围无高层建筑物，交通便利，建筑场地为直角三角形，其两短边分别为60米、80米，长边为100米。
二、机械设备及施工技术大致机械设备有：1、塔吊：型号为QTZ50，高度为50米，最大起重量为5吨，工作半径为3-50米。
2、起重机：型号为QZ-10，最大起重量为10吨。
3、防护网：用于装配工和高空工作所需要。
4、金属锤、锤子、电锤、手锯、钢锯、手电钻等工具。
施工技术：依据设计施工图，尽量减少吊装环节，采用拼装式安装。
先进行基础施工工作，包括挖掘基坑、安装钢筋、浇筑混凝土等。
待基础固定后，开始进行立柱、梁、檩条等钢结构拼装工作，整体进行拼装，对于模块化的部分可以采用进口自动拼装式焊接设备进行施工。
后进行屋面板材、门窗翻斗等安装工作。
三、施工流程1、钢结构柱子的制作，每片钢构件尺寸必须符合设计要求，包括长、宽和厚度等，符合质量标准和设计荷载要求。
2、钢梁加工、准备、检查和校验，必须符合设计要求，包括钢梁的长度、尺寸、形状、厚度等，符合质量标准和设计荷载要求。
3、车库板钢构件必须根据设计要求加工制作，确保钢构件尺寸精准，避免浪费和“紊乱”错误的情况。
4、钢构件的加工和制作完成后，开始初步检查，对钢构件进行校正和矫正。
5、将调整后的钢构件装配好，进一步加密，确保强度和可靠性。
6、将钢构件架设到基础上，然后将其固定，包括地脚螺栓和焊接等。
7、按照设计要求和施工流程要求，安装防护网，以及临时梯子等安全设施。
8、涂漆处理，根据设计要求选择涂装色彩和材料，确保施工过程中表面的完成度，保证施工质量。
9、屋顶材料的安装，通过地面组装和吊装，将设计好的屋顶材料进行安装。
此过程需要注意屋面的水平度和整体的质量。
10、门窗等辅助构件的安装，对门窗进行定位、固定和调整，保证窗户玻璃大小符合设计要求。
钢结构屋面施工组织设计

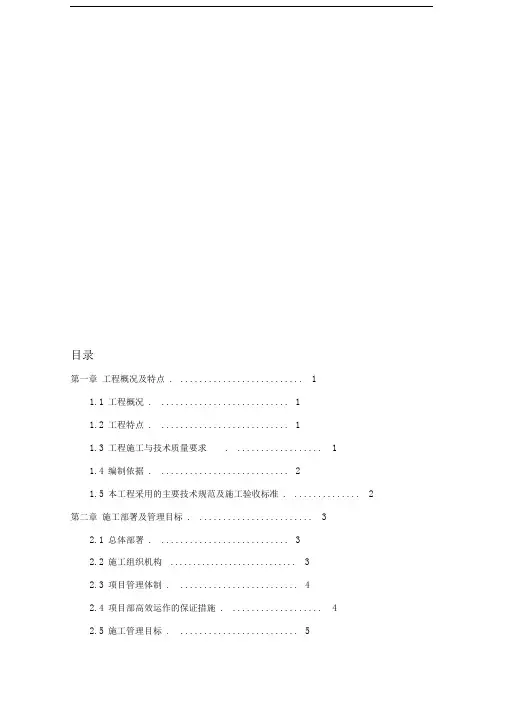

目录第一章工程概况及特点. (1)1.1工程概况. (1)1.2工程特点. (1)1.3工程施工与技术质量要求. (1)1.4编制依据. (2)1.5本工程采用的主要技术规范及施工验收标准. (2)第二章施工部署及管理目标. (3)2.1总体部署. (3)2.2施工组织机构 (3)2.3项目管理体制. (4)2.4项目部高效运作的保证措施. (4)2.5施工管理目标. (5)2.6施工准备工作. (6)第三章主要施工技术方案及技术措施. (8)3.1施工重难点分析. (8)3.2钢结构制作. (12)3.3脚手架搭设. (19)3.4钢结构安装. (22)3.5陶土瓦安装. (26)3.6保证工程质量技术措施. (28)第四章资源用量计划. (31)4.1施工资源供应计划. (31)4.2主要资源供应的保证措施. (31)第五章进度计划及保证措施. (32)5.1工程特点及对策. (32)5.2施工进度计划. (32)5.3工期保证措施. (32)第六章工程质量管理及保证质量措施. (34)6.1质量目标. (34)6.2质量保证体系. (34)6.3质量控制及控制点. (41)6.4保证工程质量管理措施. (41)6.5保证工程质量技术措施. (45)第七章安全生产体系及保证安全措施. (46)7.1指导方针 (46)7.2安全管理目标 (46)7.3安全生产管理组织机构及其主要职责 (46)7.4安全管理制度及办法 (51)7.5保证安全生产管理措施 (53)7.6保证安全生产技术措施 (55)7.7雨季专项安全措施 (56)7.8职业健康保证措施 (57)7.9安全生产奖惩办法 (57)第八章现场文明和环境保护措施. (60)8.1文明施工、环境保护总则 (60)8.2文明施工管理组织机构 (60)8.3文明施工保证体系 (60)第九章施工协调配合管理. (62)9.1与业主单位的协调配合 (62)9.2与监理单位的协调配合 (62)9.3与设计单位的协调配合 (63)附表：润福源?平谷1 号地项目西区洋房钢结构八角亭设计、施工进度计划附表：拟投入的主要施工机械设备表附表：劳动力计划表附图：润福源?平谷1 号地项目西区洋房钢结构八角亭平面布置图第一章工程概况及特点1.1工程概况工程名称：天润福源?平谷1 号地项目西区洋房钢结构八角亭供应及安装工程工程地点：平谷区大兴庄镇鲁各庄结构类型：剪力墙结构1.2工程特点根据招标文件要求我公司负责西区住宅楼屋面洋房钢结构八角亭深化设计图纸范围内所含所有钢结构（包括钢梁、斜面钢板）及屋面瓦工程（含后置埋件）。
钢结构屋面施工方案
钢结构屋面施工方案XXX1#、2#厂房钢屋架工程施工组织设计已完成。
本工程的建筑面积为4836平方米，安装的内容有梁、檩条、支撑以及屋面等。
本公司将特别成立专人负责本部门职责范围内的质量管理，严格保证翻样、工艺、原材料供应、生产过程控制、运输、安装的各环节的工作质量和产品质量，确保过程保质保量完成。
为确保施工过程及相关的施工环节处于受控状态，本公司将严格按照公司《质量手册》、《程序文件》以及《施工组织设计》的要求组织施工生产。
加强技术管理，认真贯彻各项技术管理制度。
在开工前，落实项目经理部各岗位的质量责任制，做好技术交底，并将质量目标进行分解，明确其基本要求、控制要点。
施工中认真检查执行情况，做好各项质量记录。
施工完毕后，认真进行工程质量检验和评定，做好技术档案管理工作。
加强施工过程控制，对影响施工质量的各种因素实施有效控制，确保工程质量符合设计和规范的要求。
建立正常的施工秩序，科学地组织施工，合理安排劳动力和机具设备。
落实现场质量责任制，对全现场进行明确的责任区划分，建立执行质量奖罚制度。
项目经理及施工员对各类进场施工人员进行技术交底和质量安全交底，并做好记录。
特殊工种施工人员必须持证上岗。
本公司配备足够的检验、测量设备，及时准确地提供检验、测量数据。
针对本工程制定质量内控标准，并贯彻以样板指导工程的原则。
加强对施工工艺的管理，制定各分项工程的作业指导书，明确贯彻工艺纪律的标准，并对工艺更改进行有效的控制和管理。
做好中间验收及隐蔽工程验收工作，确保下道工序的顺利进行。
加强质量控制管理点的控制，对于各个质量控制管理点，制定作业指导书，明确工艺控制管理点，并开展抽检一次合格管理和“三工序”（检查上工序、保证本工序、服务下工序）活动。
做好质量控制管理点的质量记录工作，并运用统计技术对出现的质量问题进行分析，提出切实可行的解决方案。
落实与经济责任制结合的检查考核制度。
矫正工作是钢结构制作过程中必不可少的环节，从下料到下料、埋弧焊、组装手工焊等，都需要进行矫正，以确保构件的尺寸、质量、形状符合规范要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构屋面施工方案一、施工准备公司材料部充分落实工程所需的一切材料，项目部委派专人到工地现场实地考察、联系，具体落实吊装机械的进出路线、材料的堆放位置以及管理人员的办公室、材料仓库工作等。
为确保安装人员顺利进场施工创造一个良好的施工环境。
具体准备工作如下：做好施工资料的准备，熟悉图纸，领会设计意图，编制详细的施工工艺及技术安全措施，并落实到每个人。
认真组织规划。
项目部应根据合同要求和工程特点编制施工要点和质量计划，对施工过程提出控制要求。
项目经理部在开工前必须请设计院和建设单位进行设计交底或图纸会审，图纸会审应在项目经理部自审的基础上进行。
根据工程特点及合同要求，编制工程操作程序、施工规范及验收标准。
按施工要求，配置有关施工机械、设备。
钢结构进场前，项目经理部应对预埋螺栓位置、标高及轴线进行复核。
开工前，项目经理部对安装人员进行政治思想教育，对质量、工期、安全等进行全面贯彻，对所有设计图和节点有一个完整的了解。
现场需接通380V和220V电源，计算出所需要足够的电源线，做好各分配电箱的工作。
二、施工组织管理网络项目经理安装施工工长制作车间主任施工员质量员材料员安全员施工班组三、施工总体步骤在现场进行主体施工的同时，在我公司进行钢构件的制作加工，24m屋架在加工厂每榀分2半制作好，现场进行拼接、安装。
在制作中采用气割下料，手工焊接，经除锈和防腐处理后，加长汽车运到现场。
在框架柱校正后，开始钢结构安装，吊装前应预先拼接成整榀屋架，由汽车吊进行吊装，同时进行天窗架、屋面支撑的安装，安装好一间屋架后随即进行屋面轻钢檩条、屋面板的安装。
本工程钢构件在专业工厂制作，现场由专业吊装施工队进行安装，施工全过程由项目经理部统一指挥。
四、钢结构的制作1、钢结构的制作原材料的采购及质量标准钢结构工程的钢材主要采用宝钢、南钢、马钢、武钢等国内大型企业产品。
2、钢结构的加工进度控制钢结构的制作是本工程的关键，根据工程的进度安排和工期短的特点，钢结构制作在自动流水在线制作，再运至现场进行吊装。
３、钢构件的施工方法钢屋架的制作采用复制法。
3.1、工艺流程3.2、每道工序的施工方法及质量标准——放样放样必须在坚固平整的钢平台上进行，按照图纸要求以1∶1的比例在钢平台上放出大样图，放样用的钢尺应经过检验且不得随意更换。
放样时应按图纸要求起拱，起拱时应将上下弦同时起拱，其竖腹杆的方向不变（垂直于水平线），斜腹杆的方向以放样为准。
屋架放样时，要考虑焊缝的收缩及切割的加工余量，并应按节间分布。
复制法跨度方向焊接收缩余量为10mm，钢屋架的杆件轴线与设计准线应重合，其允许偏差为2mm，其杆件轴线交点的允许偏差为3mm。
放样时要将整体刚梁和平台同时放样，经检查无误后方可下料。
放样和样板（样杆）的允许偏差项目允许偏差并行线距离和分段尺寸±0.5mm对角线差 1.0mm宽度、长度±0.5mm孔距±0.5mm加工样板的角度±20’——号料认真核对材料，在材料上划出切割、钻孔等加工位置，打冲孔，标出零件编号等，号料应根据配料表进行套裁，尽可能节约材料。
并根据材料厚度和切割方法加适当的切割含量。
号料的允许偏差项目允许偏差零件外形尺寸±1.0mm孔距±0.5mm——下料采用联合冲剪机和手工切割。
切割前，应将钢材表面切割区域内的铁锈、油污等清除干净。
角钢端部的切割垂直轴线，允许切去一部分，但不允许将另一肢完全切去。
气割的允许偏差项目允许偏差零件宽度、长度±3.0mm切割面平面度0.05t且不大于2.0mm割纹深度0.2mm局部缺口深度 1.0mm机械剪切允许偏差允许偏差项目允许偏差零件宽度、长度±3.0mm边缘缺棱 1.0mm型钢端部垂直度0.2mm——平直在下料过程中出现的变形，可通过机械矫正与火焰矫正结合进行，加热温度不得超过900℃。
——装配件制孔装配件（连接件）落完料后应进行制孔。
具体要求见其后制孔部分内容。
C级螺栓孔的允许偏差项目允许偏差直径+1.0mm0mm圆度 2.0mm垂直度0.03t且不大于2.0mm——拼接上、下弦杆和腹杆三者的拼接缝不应设在同一截面，三者应相互错开且不小于200mm。
——组装现在放样平台上装配好作为基准的整榀屋架（即以单角钢点焊于节点板上面形成的桁架片），翻身后作为复模。
在复模上复制出与复模相同的也带有节点板的的半片屋架，将其翻身，然后配上另半片屋架的杆件。
焊接完成后，成为整榀屋架。
如此反复，在复模上继续进行各榀屋架的制作。
屋架装配前，应将组合角钢相对的缝隙面预先除锈和进行防锈涂装。
装配时，屋架的腹杆与弦杆或腹杆与腹杆边缘之间间隙应不小于15∽20mm，屋架节点板一般伸出弦杆边缘15∽20mm。
焊接连接组装的允许偏差项目允许偏差对口错边t/10且不大于3.0mm间隙±1.0mm垂直度b/100且不大于2.0mm——焊接屋架焊接前，应找平垫实，焊接时宜从屋架中间向两端对称焊接，焊接时不宜采用单面一次焊接成型，宜先在屋架的一面焊接首道焊缝，翻身后对另一面施焊完成，再行翻身对原来一面施焊完成。
翻身时应选择合适吊点，防止变形。
屋架节点不得采用间断焊缝，焊接全部完成后，应认真矫正屋架的弯曲变形及支座底板的焊接变形。
屋架支座节点一般焊缝较多，宜先行拼接焊好，并经矫正整平，再插入屋架组装。
——校正焊接完成后应进行矫正，采用火焰矫正，火焰温度不得超过900℃。
——成品钻孔钻孔时钻头与构件孔面要垂直，孔位一定要划出十字线，并打好样冲眼，钻孔后均须进行清孔和孔边到棱。
精度要求项次项目允许偏差＜500 500-1200 1201-3000＜30001 同一组内任意二孔±0.1mm ±1.5mm2 相邻两道端孔±1.5mm ±2.0mm ±2.5mm ±3.0mm——机械防锈钢结构构件在车间内制作完成后，要用角向砂轮机清除材料由于气割引起的边缘挂渣，板材剪切的边缘毛刺，制孔引起的飞边等。
钢结构件将按合同要求进行除锈。
除锈后及时涂刷防锈漆。
——涂装油漆采用人工涂刷的方法。
二遍底漆施工在工厂进行，钢构件运至现场吊装好，进行钢构清理，并补防锈漆。
防锈和涂层工作应在质检部门对制作质量检查合格后方可进行，必须认真除锈，对于施工中损伤的油漆，应在施工完毕后补涂。
涂层地点的温度为5-30摄氏度之间，雨天或有露水时不作业，涂层完毕后，应在构件上注明编号，并对刚度较差的构件进行钢管加固。
——成品堆放由于钢构件加工数量较多，材料规格又多，应分类堆放，有利于安装时减少不必要的倒运。
——出厂钢构件应按进度计划出厂，装车时应在预先做好的支架上放平放稳，并用钢丝绳系牢，防止构件变形及滑落，构件到现场后按构件编号，基本卸到吊装点附近。
五、钢结构运输按安装顺序、结构尺寸装运；1）选择合理的运输线路及运输时间；超长车限速行驶，车速不大于40KM/h。
2）按工期进度要求安排，保证安装需要。
3）在超长构件尾部挂红旗等明显标志，夜间运输应布放超长警示物、示宽灯，以确保安全；4）彩板及檩条由厂家负责运至工地。
场内运输：用特制车辆、人力推运。
结构吊装采用轮式汽车吊和倒链辅助完成。
六、钢屋架的安装1、工艺流程：作业准备→屋架组拼→屋架安装→连接与固定→检查、验收2、安装准备：2．1 复验安装定位所用的轴线控制点和测量标高使用的水准点。
2．2 放出标高控制线和屋架轴线的吊装辅助线。
2．3 复验屋架支座及支撑系统的预埋件，其轴线、标高、水平度、预埋螺栓位置及露出长度等，超出允许偏差时，应做好技术处理。
2．4 检查吊装机械及吊具，按照施工组织设计的要求搭设脚手架或操作平台。
2．5 屋架腹杆设计为拉杆，但吊装时由于吊点位置使其受力改变为压杆时，为防止构件变形、失稳，必要时应采取加固措施，在平行于屋架上、下弦方向采用钢管、方木或其它临时加固措施。
2．6 测量用钢尺应与钢结构制造用的钢尺校对，并取得计量法定单位检定证明。
3、屋架组拼：屋架分片运至现场组装时，拼装平台应平整。
组拼时应保证屋架总长及起拱尺寸的要求。
焊接时焊完一面检查合格后，再翻身焊另一面，做好施工记录。
经验收后方准吊装。
屋架及天窗架也可以在地面上组装好一次吊装，但要临时加固，以保证吊装时有足够的刚度。
4、屋架安装：4．1 吊点必须设在屋架三汇交节点上。
屋架起吊时离地50cm时暂停，检查无误后再继续起吊。
4．2 安装第一榀屋架时，在松开吊钩前初步校正；对准屋架支座中心线或定位轴线就位，调整屋架垂直度，并检查屋架测向弯曲，将屋架临时固定。
4．3 第二榀屋架同样方法吊装就位好后，不要松钩，用杉篙或方木临时与第一榀屋架固定，跟着安装支撑系统及部分檩条，最后校正固定，务使第一榀屋架与第二榀屋架形成一个具有空间刚度和稳定的整体。
4．4 从第三榀屋架开始，在屋脊点及上弦中点装上檩条即可将屋架固定，同时将屋架校正好。
5、构件连接与固定：5．1 构件安装采用焊接或螺栓连接的节点，需检查连接节点，合格后方能进行焊接或紧固。
5．2 安装螺栓孔不允许用气割扩孔，永久性螺栓不得垫两个以上垫圈，螺栓外鲁思扣长度不少于2～3扣。
5．3 安装定位焊缝不需承受荷载时，焊缝厚度不少于设计焊缝厚度的2/3，且不大于8mm，焊缝长度不宜小于25mm，位置应在焊道内。
安装焊缝全数外观检查，主要的焊缝应按设计要求用超声波探伤检查内在质量。
上述检查均需做出记录。
5．4 焊接及高强螺栓连接操作工艺详见该项工艺标准。
5．5 屋架支座、支撑系统的构造做法需认真检查，必须符合设计要求，零配件不得遗漏。
6、检查验收：6．1 屋架安装后首先检查现场连接部位的质量。
6．2 屋架安装质量主要检查屋架跨中对两支座中心竖向面的不垂直度；屋架受压弦杆对屋架竖向面的侧面弯曲，必须保证上述偏差不超过允许偏差，以保证屋架符合设计受力状态及整体稳定要求。
6．3 屋架支座的标高、轴线位移、跨中挠度，经测量做出记录。
7、除锈、涂料：7．1 连接处焊缝无焊渣、油污，除锈合格后方可涂刷涂料。
7．2 涂层干漆膜厚度应符合设计要求或施工规范的规定。
8、质量标准：8．1 钢结构安装工程的质量检验评定，应在该工程焊接或螺栓连接经质量检验评定符合标准后进行。
8．2 构件必须符合设计要求和施工规范的规定，检查构件出厂合格证及附件。
由于运输、堆放和吊装造成的构件变形必须矫正。
8．3 支座位置、做法正确，接触面平稳牢固。
8．4 构件有标记；中心线和标高基准点完备清楚。
8．5 结构表面干净，无焊疤、油污和泥砂。
8．6 允许偏差项目项次项目允许偏差(mm) 检查方法1 屋架弦杆在相邻节点间平直度l/1000且不大于5 用拉线和钢尺检查2 檩条间距±5用钢尺检查3 垂直度h/250且不大于15 用经纬仪或吊线和钢尺检查4 侧向弯曲L/1000且不大于10 用拉线和钢尺检查注：h为屋架高度，L为屋架长度，l为弦杆在相邻节点间的距离。
