SBWZ温度变送器选型特点

热电偶热电阻温度变送器（一体化）使用说明书香港东辉仪器仪表（集团）公司一、产品概述东辉智能仪器有限公司生产的“Daryens”大延牌S系列SBWR 型热电偶温度变送器和SBWZ型热电阻温度变送器是小型一体化二线制仪表新产品，代表着当今传感器一体化发展趋势。

由于该产品实现了小型化，可以直接在温度传感器的接线盒内安装，将传感器的微弱信号直接转换成符合标准化的4~20mA直流信号远传至控制室，从而提高了信号的抗干扰能力。

产品主要特点有：1．小型化、体积小，重量轻，全密封封装，耐环境性强。

2．一体化、二线制（变送器所用电源和输出信号共用两条线）节省补偿导线及连接导线，便于安装使用。

3．低功耗，一台24V/1A直流电源可给几十台变送器供电。

4．适用于各种分度号的热电偶、热电阻温度传感器。

5．具备冷端温度补偿，断偶报警等功能。

6．输入信号最低量程为5mVDC。

7．一体化现场安装使用。

8．与国内Ⅲ型或S系列仪表的“配电器”配套，可构成隔离型检测或控制系统。

二、主要技术指标1．输入信号量程及范围SBWR型热电偶温度变送器：最小量程5mVDC；最大量程80mVDC。

SBWZ型热电阻温度变送器：最小量程10Ω；最大量程400Ω。

2．输出信号：4~20Madc3．允许负载电阻：500Ω（24VDC供电）4．工作条件：环境温度—40~85℃；相对湿度≤95%5．基本误差：0.5%6．长时间漂移：＜±5ppm/℃7．温度漂移：≤±100 ppm/℃8．断偶报警输出：3.8mA9．供电电源V PO：24V±20%DC10．消耗功率：＜0.5W11．外形尺寸：Φ46×2812．安装尺寸：Φ4+0.2+0.1二个安装孔，孔距L=36±0.1三、型号规格1．变送器型号用SBW□—□□表示，定义如下：第一节第一、二、三位“SBW”表示S系列仪表温度变送器；第一节第四位表示测温元件类型，R—表示热电偶，Z—表示热电阻温度变送器；第二节第二位表示分度号代码：0：通用型; 1：E或Cu50 2:K或Cu100；3：S；4：B或Pt100 5:T; 6:J; 7:R2．热电偶温度变送器型号规格一览表：型号规格（测量范围）配用热电偶分度号SBWR—21 300~500℃ 400~600℃ ESBWR—22 0~300℃ 0~600℃ 0~800℃ 0~1100℃200~500℃ 400~700℃ 400~900℃ 500~800℃600~900℃ 700~1100℃KSBWR—23 900~1400℃ 1000~1600℃ 1100~1600℃ S SBWR—24 1000~1500℃ 1300~1800℃ BSBWR—25 0~200℃ 200~350℃ TSBWR—26 300~500℃ 0~200℃ 0~400℃ 400~600℃200~600℃JSBWR—27 700~1100℃ 900~1400℃ 1100~1600℃ R 3．热电阻温度变送器型号规格一览表：型号规格（测量范围）配用热电阻分度号SBWZ—21 —50~150℃及显示量程 Cu50 SBWZ—22 —50~150℃及显示量程 Cu100 SBWZ—24 —200~850℃及显示量程 Pt100四、接线方式五、调试方法1.SBWR型热电偶温度变送器的调试(1). 待调仪器通电预热30分钟；(2). 准确测量仪器所处环境温度，从分度号表中查出该环境温度所对应的毫伏值V CU，给仪器输入—V CU信号，调仪器零点电位器，使零点输出值等于4mADC；再从分度号表中查出满量程毫伏值V R，给仪器输入V R—V CU信号，调量程电位器，使输出值等于20 mADC。

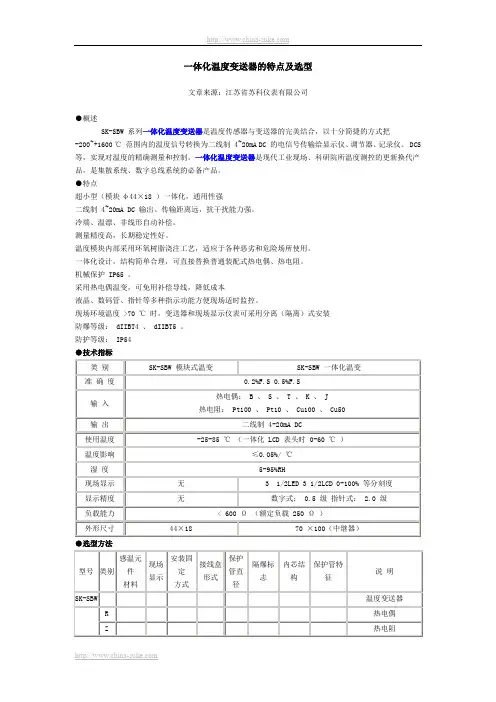

一体化温度变送器的特点及选型
文章来源：江苏省苏科仪表有限公司
●概述
SK-SBW 系列一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把
-200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的精确测量和控制。

一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。

●特点
超小型（模块φ44×18 ）一体化，通用性强
二线制 4~20mA DC 输出。

传输距离远，抗干扰能力强。

冷端、温漂、非线形自动补偿。

测量精度高，长期稳定性好。

温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。

一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。

机械保护 IP65 。

采用热电偶温变，可免用补偿导线，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。

现场环境温度>70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装
防爆等级： dIIBT4 、 dIIBT5 。

防护等级： IP54
●技术指标
●选型方法。

MXSBWZ热电阻温度变送器模块产品说明书一、概述温度变送器是一种小型、高精度的测温仪表。

与现场传感器连在一起构成测温回路。

它采用二线制传送方式（两根导线作为电源输入，同时作为信号输出的公用传输线），将热电阻的信号变换成线性的4~20m A的输出信号。

MXSBWZ系列温度变送器作为新一代测温仪表可广泛应用于冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

1、采用密封结构，因此耐震，耐湿，适合恶劣现场环境中安装使用。

2、直接输出4~20mA，这样既省去昂贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。

3、变送器具有输入端开路指示功能。

4、精度高、功耗低，使用环境温度范围宽，工作稳定可靠。

二、技术参数1. 工作制式：两线制4～20mA输出热电阻输入信号为：（1）二线制（2）三线制。

2. 精度等级：0.1%FS、0.2%FS、0.5%FS。

3. 工作电压:DC24V±1V.4. 量程范围:（1）热电阻Pt100（特殊量程用户可以指定）-50℃~50℃ ; 0℃~50℃;0℃~100℃; 0℃~150℃;0℃~200℃; 0℃~300℃;0℃~600℃.5. 工作环境:温度:-0℃~85℃,湿度:0～95%RH.6. 负载能力：≤500Ω.7. 外形尺寸：45mm×41mm.三、主要功能1. 输入信号：热电阻温度信号：Pt100或热电偶.2. 变送输出：4~20mA。

四、调整说明热电阻温度量程:Pt100，产品外观如下:变送器接线图（Pt100）调试步骤:在左边输入端接入标准电阻箱（如ZX38/11型和ZX-25a型），其中上两路为电阻箱的公共端，在输出端串接上标准电流表和24VDC稳压电源。

改变信号源发生器(电阻箱)，使之等于量程的下限对应阻值，调整调零电位器，使电流表的读数为4mA，改变信号源，使之等于量程的上限对应阻值，调整调满电位器，使电流表的读数为20mA即可。

温度变送器的技术参数与选型∙关键词:∙资料类型：∙上传时间：∙暂无上传相关文件∙资料简介∙SBW系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。

将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。

它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

2、主要特点：·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。

·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。

这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；·热电偶变送器具有冷端温度自动补偿功能；·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；3、工作原理：热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。

经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。

变送器的线性化电路有两种，均采用反馈方式。

温度变送器的基本原理是应用温度传感器进行温度检测，其温度传感器通常为热电阻、热敏电阻、集成温度传感器、半导体温度传感器等，然后通过转换电路将温度传感器的信号转换为标准电流信号或标准电压信号。

在选型方面可按照如下四个原则来选：1 根据测量范围选择可以参考其使用的温度传感器类型，参见温度传感器选型；2 根据精度要求选择可以参考其使用的温度传感器类型，参见温度传感器选型；3 根据信号接口选择可以选择4~20mA，0~10mA，0~20mA，0~5V，0~10V等，或数字/频率接口和其他接口；4 根据结构形式和安装要求选择，如室内安装，选用壁挂型。

1、冶金上有一些测温场合，测温探头10天半月就不得不被烧坏，，，可以使唤俺村滴探头可互换超准温度变送器2、温度不太高滴普通测温环境，测温探头不易被烧坏，，，可以使唤俺村滴一体化超准温度变送器3、智能楼宇滴空调系统等，往往还需要根据室内外滴温差，来自动进行加热制冷控制，，，可以使唤俺村滴超准双路温差变送器4、只有模拟信号输出滴东东，才叫个变送器，，，把频率信号、通讯信号输出滴东东，叫个变送器，那是鸟人胡扯计量局不答应鸟人随地大小便，不穿裤衩打乱仗，是个特色温度变送器呀，两线制4～20mA滴，抗干扰最拽常见的温度变送器分为热电偶、热电阻、一体化的温度变送器：一、热电偶信号远传用温度变送器由基准源、冷端补偿、放大单元、线性化处理、V/I转换、断偶处理、反接保护、限流保护等电路单元组成。

它是将热电偶产生的热电势经冷端补偿放大后，再帽由线性电路消除热电势与温度的非线性误差，最后放大转换为4～20mA电流输出信号以便于远传信号。

为防止热电偶测量中由于电偶断丝而使控温失效造成事故，变送器中还设有断电保护电路。

当热电偶断丝或接解不良时，变送器会输出最大值（28mA）以使仪表切断电源。

二、热电阻用变送器由基准单元、R/V转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。

如何选择适合的温湿度变送器随着现代工业和智能化的迅猛进展，工业生产环境监测技术在现代生产中已经变得越来越紧要。

其中，温湿度变送器作为工业生产环境监测技术的一个紧要构成部分，常常被用于工作环境监测、生产过程掌控等方面。

在这篇文档中，我们将介绍如何选择适合的温湿度变送器，以保证工业生产的顺当进行。

1. 温湿度变送器的基本概念温湿度变送器是一种将温度、湿度转换成标准电信号输出的仪器设备。

它通过采集环境温度、湿度数据，利用内部的转换规定将这些数据转换成标准电信号输出，传送到掌控系统或PLC实现环境温湿度的实时监测和掌控。

2. 温湿度变送器的种类依据测量范围和掌控方式的不同，温湿度变送器可以分为以下几种类型：•电气式温湿度变送器：通常使用在机柜、电子设备、通讯工程等领域，适合有电气信号输出需要的应用领域。

•现场总线式温湿度变送器：可以直接与现场总线连接，并可以在线进行参数配置调整，适合在大规模自动化掌控系统中应用。

•无线温湿度变送器：使用无线通讯技术进行数据传输，不需要布线，广泛应用于矿井、隧道、森林等环境监测领域。

3. 选择温湿度变送器的关键指标在选用温湿度变送器时，紧要从以下几个方面来考虑：3.1. 温湿度掌控范围不同的温湿度变送器通常具有不同的掌控范围。

因此，在选用时需要依据实际的应用环境来提前确定掌控范围，以保证变送器能够充分实际需要。

3.2. 温湿度精度温湿度变送器的精度是影响变送器功能的紧要参数，它直接关系到变送器的牢靠性和精度。

因此，选择时需要关注该参数是否充分实际需要。

3.3. 防护等级温湿度变送器需要在恶劣的工业环境中长时间工作，因此其防护等级很关键。

在选用时，需要依据工作环境来确定变送器需要的防护等级，以保证其不会由于环境因素而发生故障。

3.4. 信号输出方式温湿度变送器的信号输出方式影响到测量数据的后续处理和应用效果。

因此，在选用时最好依据实际需求来选择变送器的输出方式。

4. 温湿度变送器的应用场景依据之前提到的温湿度变送器的类型，我们可以看出，温湿度变送器在不同的应用场景中有着不同的需求和作用。

温度变送器的适用介绍温度变送器是一种常见的工业自动化控制仪表，它是用于将现场温度信号转换为标准信号输出的装置。

温度变送器可以将不同种类的温度传感器检测到的温度信号转换为标准的信号，如4-20mA电流或0-10V电压等。

温度变送器适用于各种工业场合，如化工、石化、电力、制药、食品等行业。

本文将介绍温度变送器的适用范围、分类、选型和安装注意事项。

适用范围温度变送器适用于以下场合：1.环境温度较高或较低的工况2.采用远传信号的场合，提供稳定的远距离信号传输3.对信号精度有要求的情况4.要求设备可控、自动化程度高的场合分类根据输入信号类型的不同，温度变送器可以分为以下几种类型：热电偶变送器热电偶变送器是将热电偶检测到的温度信号转换为标准信号输出的装置。

热电偶变送器适用于工作温度在-270℃至+1800℃范围内的场合，具有测量范围宽、质量稳定、抗干扰能力强等特点。

热电阻变送器热电阻变送器是将热电阻检测到的温度信号转换为标准信号输出的装置。

热电阻变送器适用于工作温度在-200℃至+600℃范围内的场合，具有精度高、响应快等特点。

同时，它还可以根据温度补偿线的不同，分为三线式、四线式热电阻变送器。

红外温度变送器红外温度变送器是将通过红外线检测到的物体表面温度转换为标准信号输出的装置。

红外温度变送器适用于非接触式温度检测的场合，可以广泛应用于造纸、印染、化工、冶金、炼油、食品加工、纺织等行业。

其他类型除了以上三种类型的温度变送器，还有磁敏电阻温度变送器、晶体管温度变送器、热电积温度变送器等。

这些类型的温度变送器主要应用于特殊的温度检测场合。

选型选择适合的温度变送器，需要考虑以下几个方面：1.检测对象的最高温度和最低温度2.对控制精度、响应速度的要求3.电源的电压和信号传输距离4.工作环境与外界温度条件安装注意事项1.将温度变送器放置在干燥、通风良好的地方，并避免水汽、腐蚀性气体的侵蚀。

2.温度变送器的电源和信号线应分开布置，避免相互干扰。

温度变送器选型
温度变送器选型先要选定输出信号，温度变送器输出信号通常有电流和电压两种，电流信号4-20mA，电压信号有0-2.5V、0-5V、0-10V 等，要根据上级仪表要求选定。

选定信号后确定量程，温度变送器的量程因为是跟输出信号对应的，选择的时候要以适合为度。

温度变送器精度也有很多种，通用的≤±0.2%，高精度的0.1℃&±0.05%甚至更高，选择满足要求的精度即可。

温度变送器还以可以选择现场显示功能，现场显示的同时也可以输出信号。

特殊环境还可以选择带HARRT协议智能温度变送器，调试比较方便。

温度变送器形式有一体化温度变送器和分体温度变送器，可以根据安装环境选择，一体化温度变送器有直插式、导轨式等安装方式，直插式可以安装在管道等任意空间，用螺纹、法兰固定，导轨式适合安装在机箱机柜里，用导轨固定。

分体式是指温度传感器和变送模块分开，安装现场温度过高或者安装空间有限一般选择分体式温度变送器。

温度变送器的材质也有不锈钢等很多种，可以根据安装环境选择。

规格尺寸多样，大小相差悬殊，HX-RS污泥堆肥专用的温度探杆可能有十几米高，而高精度微型温度变送器只有M10螺纹那么大。

温度变送器选型相对温度传感器要复杂一些，选型过程中只要多跟厂家沟通，就一定能选到满意的产品。

供应导轨式温度变送器SBWZ-2460概述:一、SBWR热电偶温度变送器、SBWZ热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。

它采用二线传送方式（两根导线作为电源输入，信号输出的公用传输线）。

将热电偶、热电阻信号变换成输入电信号或被测温度或成线性的4～20mA的输出信号，变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。

它作为新一代测温仪表可广泛应用于冶金、石油化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

二、温度变送器特点1、采用环氧树脂密封结构，因此抗震、耐温，适合在恶劣现场环境中安装使用。

2、现场安装于热电阻、热电偶的接线盒内，直接输出4～20mA，这样既省去较贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。

3、精度高、功耗低、使用环境温度范围宽、工作稳定可靠。

4、量程可调，并具有线性化较正功能，热电偶温度变送器具有冷端自动补偿功能。

应用面广，既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装入检测设备中。

三、主要技术指标：1、输入：热电阻Pt100、Cu50、Cu100热电偶K、E、S、B、T、J、N2、输出：在量程范围内输出4～20mA直流信号可与热电阻温度计的输出电阻信号成线性，可与热电阻温度计的输入温度信号成线性；可与热电偶输入的毫伏信号成线性，也可与热电偶温度计的输入温度信号成线性。

3、基本误差：±0.2%、±0.5%4、传送方式：二线制5、变送器工作电源电压最低12V，最高35V，额定工作电压24V。

6、负载：极限负二载电阻按下式计算RL（max）=50×（Vmm-12）即24V时负载电阻可在0～600Ω范围内选用）额定负载250Ω。

注：量程可调式变送器，改变量程时零点与满度需反复调试；电偶型变送器在调试前须预热30分钟。

7、环境温度影响≤0.05%1℃8、正常工作环境：a、环境温度-25℃～+80℃b、相对湿度5%～95%c、机械振动f≤55Hz振幅＜0.15mm四、型号、类别：、热电偶温度变送器校验步骤1、校验时，在输入端接入电位差计，输出信号为电动势，在输出端接上24VDC稳压电源并串接上标准电流表。

MXSBWZ热电阻温度变送器模块产品说明书一、概述温度变送器是一种小型、高精度的测温仪表。

与现场传感器连在一起构成测温回路。

它采用二线制传送方式（两根导线作为电源输入，同时作为信号输出的公用传输线），将热电阻的信号变换成线性的4~20m A的输出信号。

MXSBWZ系列温度变送器作为新一代测温仪表可广泛应用于冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

1、采用密封结构，因此耐震，耐湿，适合恶劣现场环境中安装使用。

2、直接输出4~20mA，这样既省去昂贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。

3、变送器具有输入端开路指示功能。

4、精度高、功耗低，使用环境温度范围宽，工作稳定可靠。

二、技术参数1. 工作制式：两线制4～20mA输出热电阻输入信号为：（1）二线制（2）三线制。

2. 精度等级：0.1%FS、0.2%FS、0.5%FS。

3. 工作电压:DC24V±1V.4. 量程范围:（1）热电阻Pt100（特殊量程用户可以指定）-50℃~50℃ ; 0℃~50℃;0℃~100℃; 0℃~150℃;0℃~200℃; 0℃~300℃;0℃~600℃.5. 工作环境:温度:-0℃~85℃,湿度:0～95%RH.6. 负载能力：≤500Ω.7. 外形尺寸：45mm×41mm.三、主要功能1. 输入信号：热电阻温度信号：Pt100或热电偶.2. 变送输出：4~20mA。

四、调整说明热电阻温度量程:Pt100，产品外观如下:变送器接线图（Pt100）调试步骤:在左边输入端接入标准电阻箱（如ZX38/11型和ZX-25a型），其中上两路为电阻箱的公共端，在输出端串接上标准电流表和24VDC稳压电源。

改变信号源发生器(电阻箱)，使之等于量程的下限对应阻值，调整调零电位器，使电流表的读数为4mA，改变信号源，使之等于量程的上限对应阻值，调整调满电位器，使电流表的读数为20mA即可。

S B W R、Z系列温度变送器SBWR/Z系列温度变送器SBWR / Z Series Temperature Transmitter使用说明书Manual上海辰心仪表有限公司Shanghai Chenxin Instruments Co.,Ltd一、概述SBWR/Z系列热电偶/热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。

它采用二线制传送方式（电源与信号输出为二根公用导线），输出与被测温度成线性的4-20mA电流信号。

变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构，也可单独安装于仪表盘内作转换单元。

作为新一代测温仪表，可广泛应用于石油、化工、纺织、冶金、机电、电力、航空、食品加工、医学工程等工业和科研领域，进行自动化温度检测、变送和控制。

该温度变送器业经国家级仪器防爆安全监督检验站（NEPSI）认可。

符合GB3836.1-2000、GB3836.4-2000标准所规定的要求。

本系列温度变送器装于测温热电偶/热电阻接线盒内构成一体化结构或作为功能模块装在检验设备作为整机应用时，仍须取得防爆检验机构的认可。

SBWR/Z系列热电偶/热电阻温度变送器具有以下显著优点：1、工作环境温度宽：-25℃-85℃，-30℃-120℃。

2、具有高精度冷端补偿电路、全温度范围绝对误差±0.5℃（S热电偶±0.8℃）。

3、先进的非线性校正电路，输出信号与被测温度成线性关系。

4、内带漂移自校正系统，在整个工作温度范围内保证测量精度。

5、附有特殊的控热机构，有效的控制热传导作用。

6、采用环氧树脂封装，耐腐蚀，抗震性好，可靠性高。

7、应用面广，既可与热电偶、热电阻形成一体化现场安装机构，也可作为功能模安装在检测设备中。

8、独有的抗干扰电路设计、保证变送器在受到各种干扰下能够安全可靠的工作，特别具有抗电磁干扰单元，适宜于现代电磁污染严重的环境。

二、工作原理变送器电路模块由放大单元、线性化单元、电压/电流转换、自校正电路、电压调整单元和反向保护电路等组成，对以热电偶为测温元件的变送器还包括有冷端补偿器，以热电阻为测温元件的还包括有R/V变换单元。

SBWZ热电阻一体化温度变送器使用说明书一、概述SBWZ温度变送器是小型的带回路供电的二线制温度变送器。

它接受标准分度号的热电阻输入信号，产生与被测温度呈线性的标准直流电流（4～20mADC）输出信号，实现对各种现场温度的测量与信号传输。

其测量精度、传输距离以及抗干扰能力都优于其它同类测温仪表。

SBWZ温度变送器能非常方便地与各种二次仪表或计算机系统配套，从而实现对现场温度的检测与控制。

可广泛用于石油、化工、冶金、电站、轻工、医药等各个工业部门和科研单位。

二、特点1、SBWZ温度变送器具有线性化电路，其输出直流电流信号与被测温度呈线性关系。

2、变送器采用固体化密封封装，能耐腐蚀、防振动，使用环境温度范围宽。

3、4~20mADC大信号电流传输，信号传输失真小，抗干扰能力强，传输距离远。

4、静态功耗小，可与安全栅构成本质安全型防爆系统，直接安装在危险场所；安装在隔爆接线盒内可组成隔爆变送系统。

5、采用二线制及一般铜导线传输，可节省昂贵的补偿导线费用。

6、应用灵活，SBWZ温度变送器也可在现场带指针表头和数显表头显示温度可与调节仪、记录仪、显示仪配套使用，隔离型可直接进入计算机控制系统。

三、技术指标1、基本精度：热电阻温度模块+0.2%FS，+0.5%FS2、测温元件：热电阻：Pt100、Cu50、Cu100。

毫伏0-10mV 0-20mV 0-100mV3、输出信号：4~20mADC直流电流信号，与被测温度呈线性关系，二线制传输。

4、电源电压：24VDC，并具有反向保护功能。

5、负载电阻（RL）：当信号为20mADC输出，并保证恒流的条件下，负载电阻RL与供电压Vs之间的关系是：RL=Vs-12/0.02Ω，正常为250 Ω。

6、环境温度影响（温漂）：在规定的环境温度内，温度每变化10℃，输出变化小于量程的0.1%。

四、实物平面图及接线图。

防爆温度变送器技术参数1.引言1.1 概述概述部分：防爆温度变送器技术参数防爆温度变送器是一种用于测量和传输温度信号的设备，在一些危险环境中起着关键的作用。

由于在一些特殊的工作场所，如石油化工、矿山等行业中，常常存在着易燃易爆气体或粉尘，因此，传统的温度变送器在这些环境中无法正常工作。

为了满足这些特殊环境的需求，人们开发出了防爆温度变送器。

防爆温度变送器技术参数包括输入信号范围、输出信号范围、精度、稳定性等。

输入信号范围通常指的是温度变送器可以接受的输入信号的范围，常见的有热电偶和热电阻两种。

输出信号范围是指温度变送器输出的模拟电信号或数字信号的范围，常见的有电流信号和电压信号。

精度是指温度变送器输出信号与被测量温度的真实值之间的差异，对于工业自动化控制来说，精度是非常重要的性能指标。

稳定性是指温度变送器在长时间使用过程中输出信号的变化程度，一个好的温度变送器应具有较高的稳定性。

防爆温度变送器具有防爆性能好、工作稳定可靠、抗干扰能力强等优点，可以适应各种恶劣的工作环境。

同时，防爆温度变送器还具有节能环保、安全可靠等特点，被广泛应用于石油化工、电力、冶金等行业。

本文将重点讨论防爆温度变送器的技术参数，通过对比分析不同型号的防爆温度变送器的技术参数，以期为读者提供选择适合自己需求的防爆温度变送器提供参考依据。

同时，我们还将介绍防爆温度变送器的应用领域和发展趋势，以期对相关行业在防爆温度测量方面的发展提供一些借鉴和思考。

1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构部分旨在介绍整篇文章的组织架构和内容安排，帮助读者更好地理解文章的组织方式和阅读路径。

本文主要包括以下几个部分：1. 引言：本部分旨在引入防爆温度变送器技术参数的背景和重要性。

首先概述了防爆温度变送器的基本概念和应用领域，然后介绍了本文的文章结构和目的。

2. 正文：本部分是文章的主体部分，详细介绍了防爆温度变送器的技术参数。

在这一部分中，主要包括技术参数1和技术参数2两个小节。

如何选购正确的温度变送器选购温度变送器是一个关键的任务，因为它直接影响到测量和控制系统的准确性和可靠性。

下面是一些指导原则，帮助您正确选择温度变送器。

确定所需测量范围：首先，确定您需要测量的温度范围。

这将有助于确定所需的变送器类型。

温度变送器通常适用于广泛的温度范围，例如-200°C至+800°C。

选择合适的传感器类型：温度变送器通常与不同类型的传感器配对使用。

最常见的传感器类型包括热电偶和热电阻。

热电偶适用于高温应用，而热电阻适用于更广泛的温度范围。

根据您的具体需求选择合适的传感器类型。

考虑环境条件：在选择温度变送器时，必须考虑将其使用的环境条件。

特别注意以下因素：温度极限：如果变送器将在极限的温度条件下运行，例如高温或低温环境，确保选择符合这些要求的变送器。

一些高级型号具有绝缘材料和高温耐受能力。

湿度和防护等级：根据环境的湿度水平选择具有适当防护等级的变送器。

例如，如果变送器将在潮湿的条件下使用，选择具有IP67等级的防护。

考虑输出类型和接口：温度变送器可提供不同类型的输出信号，例如模拟信号(如4-20mA或0-10V)或数字信号(如RS485或Modbus)。

确保选择与您的控制系统兼容的输出类型。

校准和精度要求：对于需要高精度测量的应用，确保选择具有较高精度的变送器。

对于一些特殊应用，还可以要求定期校准。

考虑安装和维护便捷性：选择易于安装和维护的温度变送器。

注意选择具有适当连接器和插头的型号，以简化安装过程。

特殊功能和附加功能：某些温度变送器具有特殊功能和附加功能，如故障诊断功能、多点校准功能等。

根据您的特定需求，考虑这些额外的功能和特性。

参考用户评价和品牌信誉：在购买之前，参考用户评价和品牌信誉是非常有用的。

了解不同品牌的温度变送器的可靠性和性能，以便做出明智的选择。

一、概述SBWR系列热电偶温度变送器和SBWZ系列热电阻温度变送器是DDZS系列仪表中的现场安装式温度变送单元。

它采用二线制传送方式（电源输入与信号输出为二根公用导线），输出与被测温度成线性的4～20mA电流信号；三线制传 送方式（共地），输出与被测温度成线性的0～10mA电流信号。

变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构，也可单独安装于仪表盘内作转换单元。

作为新一代测温仪表，可广泛应用于石油、化工、纺织、冶金、机电、电力、航空、食品加工、医学工程等工业和科研领域，进行自动化温度检测、变送和控制。

SBWR（Z）系列热电偶、热电阻温度变送器具有以下显著优点：（1） 工作环境温度宽：-25℃～+120℃；（2） 具有高精度冷端补偿电路，全温度范围绝对误差±0.5℃（S热电偶±0.8℃）；（3） 先进的非线性校正电路，输出信号与被测温度成线性关系；（4） 内带漂移自校正系统，在整个工作温度范围内保证测量精度；（5） 附有特殊的控热机构，有效的控制热传导作用；（6） 采用环氧树脂封装，耐腐蚀，抗震性好，可靠性高；（7） 应用面广，既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装在检测设备中；（8） 独有的抗干扰电路设计，保证变送器在受到各种干扰下能够安全可靠的工作；特别具有抗电磁干扰单元，适于现代电磁污染严重的环境。

（9） 温度变送器量程可以随用户要求随意调整量程范围。

二、工作原理变送器电路模块由放大单元、线性化单元、电压/电流转换、自校正电路、电压调整单元和反向保护电路等组成，对以热电偶为测温元件的变送器还包括有冷端补偿器，以热电偶为测温元件的还包括有R/V变换单元。

三、主要技术指标1．基本误差：±0.2%，±0.5%；2．环境温度变化影响：0.2级 0.02%FS/℃;0.5级 0.05%FS/℃；3．输出信号：4～20mA，二线制传输；0～10mA，三线制传输4．负载电阻：0～600Ω；5．供电电源：14～34VDC（本安型温度变送器：22～35VDC）；6．工作环境：（1）环境温度：-25～+85℃（普通型温度变送器）；环境温度：-25～120℃（高温环境温度变送器）；（2）相对湿度：5～95%RH，无冷凝；7．隔离能力：1000Vrms8. 防爆等级：dⅡBT4/CT6;四、选型说明: 型号：S B W □—□ □ □ □ □1 2 3 4 5 6 7 8 9变送器1 大类 S变送单元2 小类 B3 功能类别 W 温度仪表4 侧温元件种类 R/Z 热电偶/热电阻5 传输方式2 二线制(4～20mA)3 三线制(0～10mA)6 传感器分度号 1/2 K（cu50）/ T（pt100）7 电路类别5 一体化现场安装(隔离型)6 一体化现场安装(非隔离型)8 环境类别无标志工作温度:-25℃～85℃T 工作温度:-30℃～120℃9 安装尺寸 1 安装孔距36、￠45×15六、本质安全型温度变送器安装使用注意事项：1．安装本质安全型温度变送器的外壳应可接地；2．引入电缆为二芯屏蔽橡胶护套电缆，芯线截面积>0.5m㎡ ,电缆屏蔽层与安装本质安全型温度变送器的外壳应绝缘，屏蔽层在安全区与安全栅汇流条相接后可靠接地。

变送器的的特点及选用传感器和变送器在仪器、仪表和工业自动化领域中起着举足轻重的作用。

与传感器不同，变送器除了能将非电量转换成可测量的电量外，一般还具有一定的放大作用。

本文简单地介绍了各类变送器的特点，以供使用者选用。

1 一体化温度变送器一体化温度变送器一般由测温探头（热电偶或热电阻传感器）和两线制固体电子单元组成。

采用固体模块形式将测温探头直接安装在接线盒内，从而形成一体化的变送器。

一体化温度变送器一般分为热电阻和热电偶型两种类型。

热电阻温度变送器的原理。

热电阻温度变送器是由基准单元、R/V转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。

测温热电阻信号转换放大后，再由线性电路对温度与电阻的非线性关系进行补偿，经V/I转换电路后输出一个与被测温度成线性关系的4～20mA的恒流信号。

热电偶温度变送器一般由基准源、冷端补偿、放大单元、线性化处理、V/I转换、断偶处理、反接保护、限流保护等电路单元组成。

它是将热电偶产生的热电势经冷端补偿放大后，再帽由线性电路消除热电势与温度的非线性误差，较后放大转换为4～20mA电流输出信号。

为防止热电偶测量中由于电偶断丝而使控温失效造成事故，变送器中还设有断电保护电路。

当热电偶断丝或接解不良时，变送器会输出较大值（28mA）以使仪表切断电源。

热电偶温度变送器的原理所示。

一体化温度变送器具有结构简单、节省引线、输出信号大、抗干扰能力强、线性好、显示仪表简单、固体模块抗震防潮、有反接保护和限流保护、工作可*等优点。

一体化温度变送器的输出为统一的4～20mA信号；可与微机系统或其它常规仪表匹配使用。

也可用户要求做成防爆型或防火型测量仪表。

2 压力变送器压力变送器也称差变送器，主要由测压元件传感器、模块电路、显示表头、表壳和过程连接件等组成。

它能将接收的气体、液体等压力信号转变成标准的电流电压信号，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。

温度变送器的选择是怎样的在工业自动化领域，温度变送器是一项非常重要的仪器，其作用是将温度信号通过某种方法转换成标准信号输出给控制器、记录仪等设备。

由于温度变送器涉及到生产信息的准确性与完整性，因此在选择时需要考虑多方面的因素，以下是关于温度变送器选择的一些建议。

1. 使用环境在选择温度变送器之前，需要了解使用环境的温度范围及振动、湿度等因素，这将有助于选择适合的温度变送器型号。

如果运作在高温环境中的话，需要选择耐高温的温度变送器，一般采用耐高温材质、散热效果好、稳定可靠的温度变送器。

对于低温环境，需要选择防冻温度变送器，以免在寒冷的环境中变送器受损。

2. 测量范围温度变送器能够测量的范围可能涉及到：-200℃至 1,800℃。

在选择温度变送器时，需要根据实际需求确定被测对象的温度范围，选择测量范围较小的温度变送器，可以更好地满足实际需求，避免不必要的损失。

3. 精度温度变送器的精度是指温度变送器实际输出值与所测温度的差值，一般是百分比的形式表示。

选择精度较高的温度变送器，可以保证温度数据的准确性，减少误差，提高数据分析的可靠性。

4. 监测方法温度变送器监测方法通常分为接触式与非接触式两种。

接触式温度变送器是通过传感器直接接触测量对象进行测量，因此其精度相对较高。

然而，在某些情况下，接触式测温不安全，可能会引起测量对象的破坏。

在这种情况下，非接触式温度测量变送器成为一种较好的选择。

5. 输出信号类型温度变送器一般都有不同输出信号类型，如 4-20mA, 0-5V, 0-10V 等。

在选择温度变送器时，需要根据实际的设备与系统特点来确定输出信号类型，选择适合的输出方式。

6. 价格与品质温度变送器的价格与品质也是选择温度变送器时需要考虑的因素之一。

虽然价格较高的温度变送器往往具有更高的质量和更好的性能，但并不是在所有情况下都需要选择价格最高的温度变送器。

在实际选择温度变送器时，需要根据预算和实际需求确定温度变送器的价格区间和品质要求。

温度变送器模块的特点都有哪些呢温度变送器模块是一种将温度信号转换成标准电信号输出的设备。

它广泛应用于工业自动化领域，通过传感器测量被测对象的温度，将温度信号转换成标准的电流信号或电压信号，传输给控制系统或显示设备。

温度变送器模块具有以下特点：1.精度高：温度变送器模块采用高精度的传感器，能够准确测量被测对象的温度，并进行精确的信号转换，保证输出的电信号与实际的温度值一致。

2.高稳定性：温度变送器模块采用了高稳定性的电子元件和结构设计，能够长时间稳定地工作，并能够抵抗外界干扰，保证输出信号的稳定性。

3.宽工作温度范围：温度变送器模块能够在广泛的温度范围内正常工作，一般可达-40℃至+85℃，满足各种环境条件下的使用要求。

4.可靠性高：温度变送器模块具有较高的可靠性，采用优质的材料和工艺制造，能够长时间稳定运行，减少故障率和维修次数。

5.防护等级高：温度变送器模块通常具有较高的防护等级，能够抵抗灰尘、湿气、液体等外部环境的侵蚀，适用于恶劣的工业环境。

6.输出信号可调性强：温度变送器模块一般具有输出信号的调节功能，可以通过调整参数或设置开关来改变输出电流或电压的范围，以满足不同的控制系统和显示设备的需求。

7.多种安装方式：温度变送器模块通常具有多种安装方式，如壁挂式、导轨式、法兰式等，便于用户根据实际需要进行选择和安装。

8.通信接口多样化：温度变送器模块通常具有多种通信接口，如模拟输出接口、数字输出接口、无线通信接口等，可以与各种控制系统和上位机进行连接和通信。

9.兼容性好：温度变送器模块具有良好的兼容性，可以与各种品牌、型号的温度传感器和控制设备进行连接和使用，方便用户进行系统升级和扩展。

10.易于安装和维护：温度变送器模块一般体积小、重量轻，安装方便。

同时，由于其稳定的性能和较低的故障率，维护工作量小，减少了使用成本和工作人员的工作量。

总之，温度变送器模块具有高精度、高稳定性、宽工作温度范围、高可靠性、高防护等级、输出信号可调性强、多种安装方式、多样化通信接口、良好的兼容性，以及易于安装和维护等特点，广泛应用于各个行业的自动化控制和监测系统中。

特点●ASIC设计，稳定性好，极高的性价比；●超宽工作环境温度：－40～＋125℃；●输出与被测温度成线性关系；采取独创的非线性函数发生器电路，只要传感器特性函数的二阶导数存在，均可校正到线性度0.1%；●具有高精度变阻式冷端补偿电路，补偿精度0.5℃；●1000VDC输入／输出／电源隔离(可选)；●支持HART通讯协议(可选)；●抗干扰设计，保证变送器在受到各种干扰下能够安全可靠工作，适宜于现代电磁污染严重的环境；●采用专用环氧树脂灌封，耐腐蚀、抗震性好，可靠性高；测量范围－200～＋1800℃（根据所选热电偶、热电阻）；热电偶K、J、E、T、S、B、R、N，热电阻Pt100、Pt1000、Cu50、Cu100，mV，Ω应用石油、化工、冶金、电力、航空、船舶、轻工、环保等行业，可与动圈仪表、数显仪表、记录仪表、调节器、PLC、DCS系统配套使用，组成各种温度测量控制系统。

主要性能指标应用范围 工业过程控制系统中温度的测量输入（传感器） 热电偶K、J、E、T、S、B、R、N，热电阻Pt100、Pt1000、Cu50，mV，Ω 测量范围 根据所选热电偶、热电阻、毫伏电压、电阻（具体量程由用户指定）准确度等级 注10.1%，0.2%，0.5%；工作温度范围 －20～＋70℃ （经济型） －25～＋85℃（普通型）－40～＋125℃（高温型） －5～＋55℃（导轨安装型） 补偿温度范围 0 ～ 70℃环境温度变化的影响 对于0.2级：＜0.02%/℃；对于0.5级： ＜0.04%/℃；稳定性 ＜0.5％FS /年输出 4～20mADC二线制输出，与被测温度成线性关系；支持HART协议(可选)；供电电源 12～36VDC；负载特性 24V供电时，负载＜600Ω传感器断线报警 输出信号＞24mADC，上限报警；输入／输出隔离 1000VDC(仅对于隔离型)；功耗 ＜1W防爆等级 本安防爆型ExiaIICT4 或 隔爆防爆型ExdIICT6注1：在20℃时测量。
