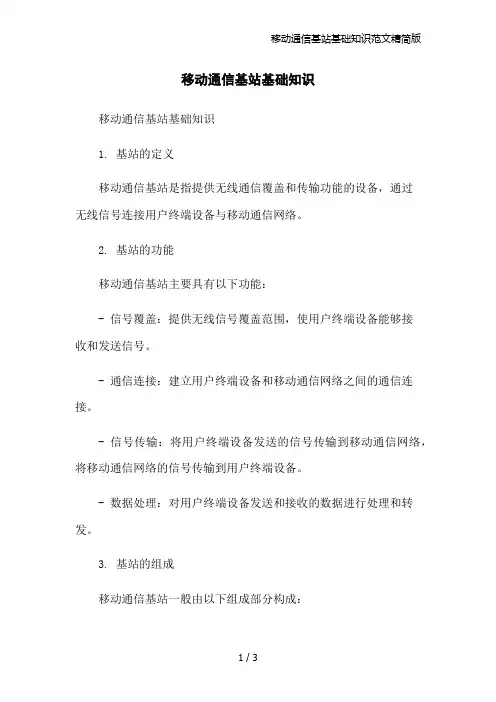

移动通信基站基础知识移动通信基站基础知识1. 基站概述移动通信基站是指提供移动通信服务的无线电传输设备，具有一定的无线通信范围。
基站通常由天线、射频设备、传输设备、控制设备等组成。
基站的主要功能是与移动终端设备建立无线通信连接，将用户的通信信号转换为数字信号并传输到核心网络。
2. 基站分类根据覆盖范围和功能，基站可以分为宏基站、微基站、室内分布系统等。
宏基站：覆盖范围广，通常设置在高地形上，提供室外广域覆盖。
微基站：覆盖范围相对较小，通常设置在城市中心或人口密集区域，提供室内和室外局域覆盖。
室内分布系统：用于提供室内覆盖，通常由分布天线、功分器、线缆等组成。
3. 基站组网方式移动通信基站的组网方式有多种，常见的包括星型组网、网状组网和混合组网。
星型组网：基站互相独立，通过连接到核心网进行通信。
网状组网：基站之间相互连接，形成一个覆盖区域，数据可以在基站之间传输。
混合组网：星型组网和网状组网相结合，灵活性更高。
4. 基站的覆盖范围基站的覆盖范围由多个因素决定，包括天线高度、发射功率、地形和建筑物等。
基站的覆盖范围通常分为三个区域：室内区域、室外区域和边缘区域。
不同区域的特点决定了通信质量和数据传输速率的差异。
5. 基站频段基站工作的频段由当地的通信管理机构分配，不同国家或地区有不同的频段分配规定。
常见的移动通信频段包括900MHz、1800MHz、2100MHz和2600MHz等。
基站频段的选择与当地的通信标准、频谱资源和技术发展等因素有关。
6. 基站技术随着移动通信技术的发展，基站技术也在不断创新。
目前，常用的基站技术包括2G、3G、4G和5G。
2G：第二代移动通信技术，提供语音和短信服务。
3G：第三代移动通信技术，提供语音和数据传输服务。
4G：第四代移动通信技术，提供高速数据传输和多媒体服务。
5G：第五代移动通信技术，具备更高的数据传输速率和更低的延迟，支持更多智能化应用。
7. 基站的维护与管理基站的维护与管理是移动通信运营商的重要任务。

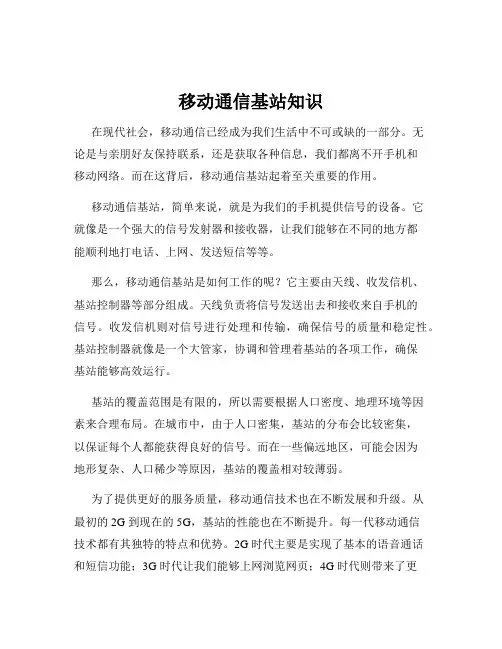

移动通信基站知识在现代社会，移动通信已经成为我们生活中不可或缺的一部分。
无论是与亲朋好友保持联系，还是获取各种信息，我们都离不开手机和移动网络。
而在这背后，移动通信基站起着至关重要的作用。
移动通信基站，简单来说，就是为我们的手机提供信号的设备。
它就像是一个强大的信号发射器和接收器，让我们能够在不同的地方都能顺利地打电话、上网、发送短信等等。
那么，移动通信基站是如何工作的呢？它主要由天线、收发信机、基站控制器等部分组成。
天线负责将信号发送出去和接收来自手机的信号。
收发信机则对信号进行处理和传输，确保信号的质量和稳定性。
基站控制器就像是一个大管家，协调和管理着基站的各项工作，确保基站能够高效运行。
基站的覆盖范围是有限的，所以需要根据人口密度、地理环境等因素来合理布局。
在城市中，由于人口密集，基站的分布会比较密集，以保证每个人都能获得良好的信号。
而在一些偏远地区，可能会因为地形复杂、人口稀少等原因，基站的覆盖相对较薄弱。
为了提供更好的服务质量，移动通信技术也在不断发展和升级。
从最初的 2G 到现在的 5G，基站的性能也在不断提升。
每一代移动通信技术都有其独特的特点和优势。
2G 时代主要是实现了基本的语音通话和短信功能；3G 时代让我们能够上网浏览网页；4G 时代则带来了更快的网速，让我们可以流畅地观看视频、进行在线游戏等。
而 5G 时代的到来，更是带来了前所未有的变革，不仅网速大幅提升，还实现了低延迟、大容量连接等特性，为智能交通、工业互联网、远程医疗等领域的发展提供了强大的支持。
在建设移动通信基站时，也会面临一些挑战和问题。
比如，基站的选址可能会受到居民的担忧和反对，担心基站的辐射会对健康造成影响。
但实际上，只要基站的建设符合相关的标准和规范，其辐射水平是在安全范围内的，不会对人体健康造成危害。
另外，基站的维护和管理也是一项重要的工作。
需要定期对基站设备进行检查和维护，及时发现和解决可能出现的故障，以确保基站能够持续稳定地运行。

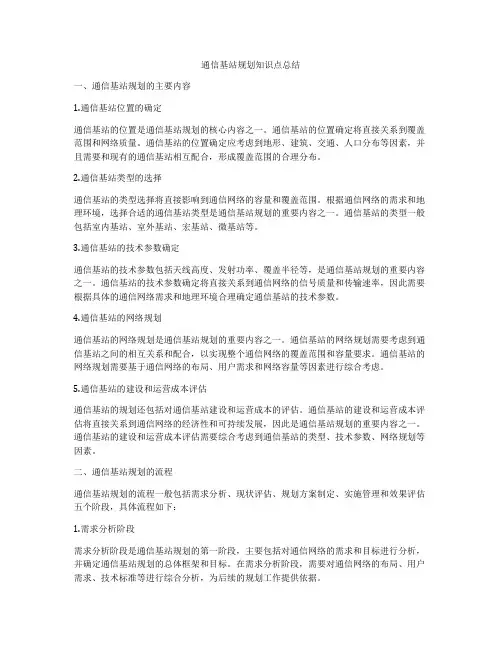

通信基站规划知识点总结一、通信基站规划的主要内容1.通信基站位置的确定通信基站的位置是通信基站规划的核心内容之一。
通信基站的位置确定将直接关系到覆盖范围和网络质量。
通信基站的位置确定应考虑到地形、建筑、交通、人口分布等因素，并且需要和现有的通信基站相互配合，形成覆盖范围的合理分布。
2.通信基站类型的选择通信基站的类型选择将直接影响到通信网络的容量和覆盖范围。
根据通信网络的需求和地理环境，选择合适的通信基站类型是通信基站规划的重要内容之一。
通信基站的类型一般包括室内基站、室外基站、宏基站、微基站等。
3.通信基站的技术参数确定通信基站的技术参数包括天线高度、发射功率、覆盖半径等，是通信基站规划的重要内容之一。
通信基站的技术参数确定将直接关系到通信网络的信号质量和传输速率，因此需要根据具体的通信网络需求和地理环境合理确定通信基站的技术参数。
4.通信基站的网络规划通信基站的网络规划是通信基站规划的重要内容之一。
通信基站的网络规划需要考虑到通信基站之间的相互关系和配合，以实现整个通信网络的覆盖范围和容量要求。
通信基站的网络规划需要基于通信网络的布局、用户需求和网络容量等因素进行综合考虑。
5.通信基站的建设和运营成本评估通信基站的规划还包括对通信基站建设和运营成本的评估。
通信基站的建设和运营成本评估将直接关系到通信网络的经济性和可持续发展，因此是通信基站规划的重要内容之一。
通信基站的建设和运营成本评估需要综合考虑到通信基站的类型、技术参数、网络规划等因素。
二、通信基站规划的流程通信基站规划的流程一般包括需求分析、现状评估、规划方案制定、实施管理和效果评估五个阶段，具体流程如下：1.需求分析阶段需求分析阶段是通信基站规划的第一阶段，主要包括对通信网络的需求和目标进行分析，并确定通信基站规划的总体框架和目标。
在需求分析阶段，需要对通信网络的布局、用户需求、技术标准等进行综合分析，为后续的规划工作提供依据。
2.现状评估阶段现状评估阶段是通信基站规划的第二阶段，主要包括对通信网络的现状进行评估，并确定规划的基础和条件。

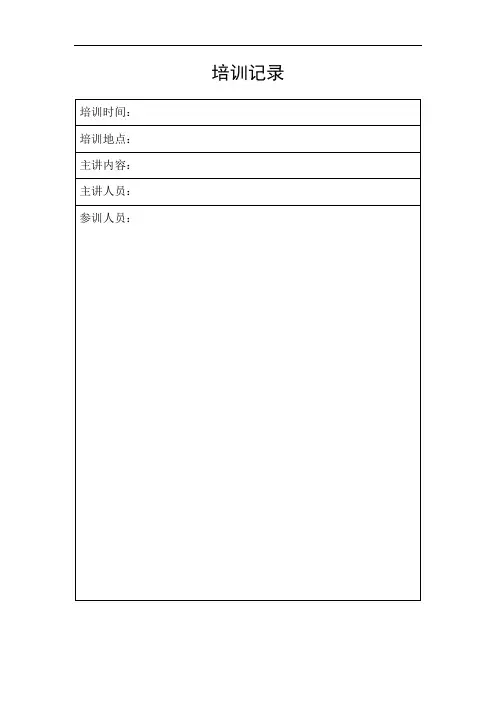

培训记录基站培训讲义一．基站的简单介绍1．基站的类型ERICSSON公司的基站产品有200型基站：RBS200、RBS203等用于支持GSM900。
RBS205、RBS206等用于支持DCS1800的基站。
而目前使用的2000型基站主要用RBS2101、2102、2103、2202等型号。
前三种用于室外而后一种用于室内，它都可支持GSM900和DCS1800两种规范。
我省采用了RBS2202机型。
由于200站的数量在广州只占了很少部分，而且对它的改动也不多，所以这次主要介绍2000站的一些内容。
2．在GSM系统中基站所处的位置在原来的模拟蜂窝系统中是没有BSC的，在GSM系统中才采用BSC的。
原因有两种：（1）无线网络的智能化要求，基站的数量增多，从系统功能的提供和经济角度考虑，尽量简化基站功能和结构，降低成本，将无线方面的功能控制和管理集中起来提供。
其目的：使MSC专门处理于移动通信有关的电话交换功能，不介入无线处理部分。
BSC于MSC的责任和接口都清楚。
（2）BSC也采用AXE-10技术，而且方便将BSC升级成MSC。
一个BSC可以控制256个基站。
所以采用BSC方式，适应移动通信网业务发展需要。
3．RBS2000系统的基本构成如下图所示：LOCAL--BUSRBS2000BSS（CME系统中的基站部分）包含BSC（基站控制器）和BTS（基站的收发信部分）。
BSC同样采用AXE-10的技术来实现，基本结构也是AXE-10的总线结构，左侧为面向MSC的PCM接口，属称A接口，右侧为面向RBS的PCM接口，属称A-BIS接口。
一个BSC可以控制256个基站。
TRU称之为收发信机控制器，执行对TG（所有载波设备的控制）的控制。
这一条控制链采用的协议是LAPD协议，简称LAPD链。
DXU总是与BTS一同安装。
RBS2000中DXU的控制信令是插入LAPD信令中进行传输不需要TS16信令链路，它由DXU根据地址提取。

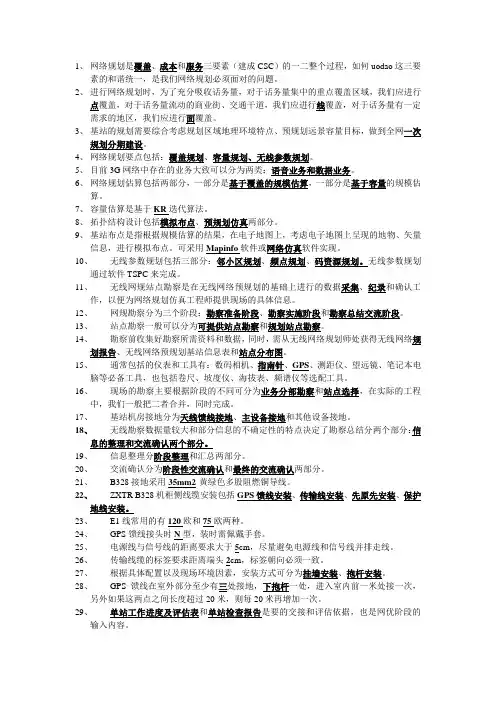

1、网络规划是覆盖、成本和服务三要素（建成CSC）的一二整个过程，如何uodao这三要素的和谐统一，是我们网络规划必须面对的问题。
2、进行网络规划时，为了充分吸收话务量，对于话务量集中的重点覆盖区域，我们应进行点覆盖，对于话务量流动的商业街、交通干道，我们应进行线覆盖，对于话务量有一定需求的地区，我们应进行面覆盖。
3、基站的规划需要综合考虑规划区域地理环境特点、预规划远景容量目标，做到全网一次规划分期建设。
4、网络规划要点包括：覆盖规划、容量规划、无线参数规划。
5、目前3G网络中存在的业务大致可以分为两类：语音业务和数据业务。
6、网络规划估算包括两部分，一部分是基于覆盖的规模估算，一部分是基于容量的规模估算。
7、容量估算是基于KR迭代算法。
8、拓扑结构设计包括模拟布点、预规划仿真两部分。
9、基站布点是指根据规模估算的结果，在电子地图上，考虑电子地图上呈现的地物、矢量信息，进行模拟布点。
可采用Mapinfo软件或网络仿真软件实现。
10、无线参数规划包括三部分：邻小区规划、频点规划、码资源规划。
无线参数规划通过软件TSPC来完成。
11、无线网规站点勘察是在无线网络预规划的基础上进行的数据采集、纪录和确认工作，以便为网络规划仿真工程师提供现场的具体信息。
12、网规勘察分为三个阶段：勘察准备阶段、勘察实施阶段和勘察总结交流阶段。
13、站点勘察一般可以分为可提供站点勘察和规划站点勘察。
14、勘察前收集好勘察所需资料和数据，同时，需从无线网络规划师处获得无线网络规划报告、无线网络预规划基站信息表和站点分布图。
15、通常包括的仪表和工具有：数码相机、指南针、GPS、测距仪、望远镜、笔记本电脑等必备工具，也包括卷尺、坡度仪、海拔表、频谱仪等选配工具。
16、现场的勘察主要根据阶段的不同可分为业务分部勘察和站点选择，在实际的工程中，我们一般把二者合并，同时完成。
17、基站机房接地分为天线馈线接地、主设备接地和其他设备接地。

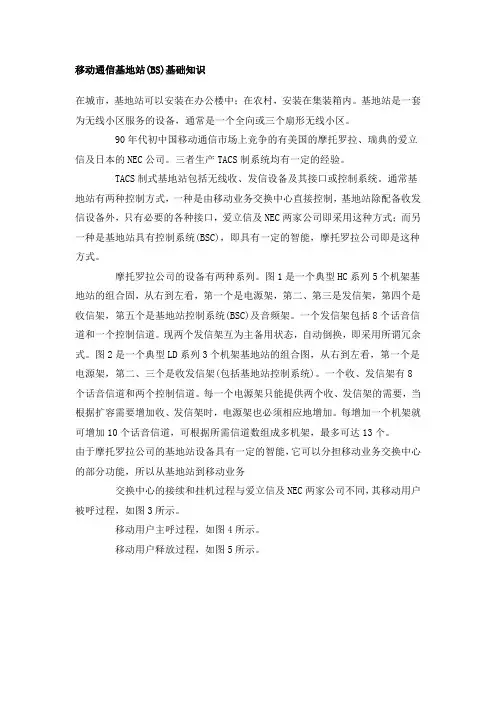

移动通信基地站(BS)基础知识在城市，基地站可以安装在办公楼中；在农村，安装在集装箱内。
基地站是一套为无线小区服务的设备，通常是一个全向或三个扇形无线小区。
90年代初中国移动通信市场上竞争的有美国的摩托罗拉、瑞典的爱立信及日本的NEC公司。
三者生产TACS制系统均有一定的经验。
TACS制式基地站包括无线收、发信设备及其接口或控制系统。
通常基地站有两种控制方式，一种是由移动业务交换中心直接控制，基地站除配备收发信设备外，只有必要的各种接口，爱立信及NEC两家公司即采用这种方式；而另一种是基地站具有控制系统(BSC)，即具有一定的智能，摩托罗拉公司即是这种方式。
摩托罗拉公司的设备有两种系列。
图1是一个典型HC系列5个机架基地站的组合固，从右到左看，第一个是电源架，第二、第三是发信架，第四个是收信架，第五个是基地站控制系统(BSC)及音频架。
一个发信架包括8个话音信道和一个控制信道。
现两个发信架互为主备用状态，自动倒换，即采用所谓冗余式。
图2是一个典型LD系列3个机架基地站的组合图，从右到左看，第一个是电源架，第二、三个是收发信架(包括基地站控制系统)。
一个收、发信架有8个话音信道和两个控制信道。
每一个电源架只能提供两个收、发信架的需要，当根据扩容需要增加收、发信架时，电源架也必须相应地增加。
每增加一个机架就可增加10个话音信道，可根据所需信道数组成多机架，最多可达13个。
由于摩托罗拉公司的基地站设备具有一定的智能，它可以分担移动业务交换中心的部分功能，所以从基地站到移动业务交换中心的接续和挂机过程与爱立信及NEC两家公司不同，其移动用户被呼过程，如图3所示。
移动用户主呼过程，如图4所示。
移动用户释放过程，如图5所示。
图1. HC系列5机架基地站的组合图图2. LD系列3个机架基地站的组合图图3. 移动用户被呼过程示意图图4. 移动用户主呼过程示意图图5. 移动用户呼叫释放过程示意图下面以爱立信的基地站设备(RBS883)为主进行简要介绍。
基站工程师应知应会的常识1. 简述HORIZON MACRO INDOOR基站可以采用的电压。
DC –48V ( - 53.6v ) ;DC +27V ;AC 230V2. 规定馈线VSWR必须满足条件是多少？计算VSWR的公式？<1.4 正反向开方和/差3. 请写出DCS1800和GSM900环境下，CTU输出功率是多少瓦？通过DCF一级合路后，输出是多少瓦？输出功率 (架顶)50W (1800), 60W (900)/CTUDCF一级合路后 16W（1800） 20W（900）DDF 二级合路后4. LCF与GPROC是一一对应的吗？如何确定LCF所带的基站数量？不是，GPROC还可能起BSP、CSFP和OMP的作用一般在定义一个新站的数据库时，应先用disp_p 0的命令来检查此BSC下各LCF所带基站的个数，一般应定义所带基站个数少的LCF来带这个新站，另外，由于站型的不同，每个LCF最多能带的基站或载频的个数都会不同。
5. 如何判断功率表电池的电量是否不足？将功率表旋钮转到BATTARY档，若指针达到满量程则说明电量足，反之则为不足。
6. 如何查看小区接收偏移量（修改CRO《接收偏移量》来首选1800 OR 900）？请写出将3号站的基站发射功率释放为最大的命令？disp_ele max_tx_bts bts# cell=46000 17696 11121chg_ele max_tx_bts 功率值（21~0） bts# all （修改）7. 写出GSM900和GSM1800的第一个和最后一个调测频率以及对应的调测频点。
目前你工作的系统的可用频点是？900M 起始频率 890.601 频点 3 结束频率 914.601 频点1231800M起始频率1711.001 频点 516 结束频率1784.401 频点883可用3+8+8 。
516+8+8。
8. 所谓的基站调测（BTS Commission），指的是哪3部分？简述它们的意义或作用。
调TX 调RX 签ATP发射功率要平。
确保硬件安装正确，软件配置合理，对硬软件测试，对BTS参数优化。
9. RX CALIBRATION时offset值不能出现什幺值。
如果出现80（断），有哪些原因，应如何处理？不能出80及附近！含义为CALIBRATION FAILURE，80为系统莫认的某一接收标定值，表示对该频点接受补偿标定失败。
原因包括：①硬件问题，包括各接收模块，发射模块或者调测设备本身故障②连接问题，发射或接收通路某处连接不当或连接错误；调测设备连接不正确③信号发生器处于OFF RF OFF状态或者信号发生器输出频率与PC调测频率不同步④标定时天线选择错误10. 请写出给机架第一次上电的顺序（Horizon）。
–确认外部电源正确连接–确认PSM开关处于OFF位置–确认CBM开关处于OFF位置–设置外部电源开关为ON–设置PSM开关为ON; 确认状态灯为常绿，告警灯熄灭–设置风扇开关为ON;确认所有风扇正常工作–设置BPSM开关为ON; 确认所有数字板正常工作–设置SURF开关为ON–设置安装载频的开关为ON;确认所有载频正常工作11. 有哪些载频是处于常发射状态？对于CTU，如何简单地从面板上的指示灯状态来判断工作状态？BCCH载频，BCCH所在CTU,面板radio灯为黄色常亮。
RADIO灯：OFF—Module Off；Flashing Green—数据下载；Solid Green—正常工作；Flashing Yellow—测试状态；Solid yellow—载频inhibited；Solid Red—Alarm。
TX灯：Off—发射停止；Solid yellow—正在发射。
2盏灯都在快闪，这表明系统在对CTU的Non-volatile memory bootcode 做upgrade。
12. 请写出进入Emon状态的步骤Chg_l "3stooges4beatlesCtrl+n 进入CTRL +D 退出13. 如何做一张PCMCIA卡？如何查看PCMCIA卡里的数据？iir_mod 7 30h(往PCMCIA卡内灌数据)，iir_mod 7 20h（查看） iir_mod 7 0（退出）找一正常工作的BTS基站，启动PC机终端软件，在MMI-RAM状态下，进入emon状态。
插入主MCU的PCMCIA卡插槽中，输入ctbl命令，如果卡与基站版本不同，将逐行修改，表现为S位由1→0→1，逐行进行。
如果版本相同，仅对第一行修改（002#文件，即数据库，若数据库也相同，则不修改）。
若使用的是新卡，则列表是空的，列表将被一行一行写入文件，S位变化为0→1（0指正该文件在写入，1指写入完毕，2指该文件正在运行）。
当出现：Background task completed update of PCMCIA card说明修改已结束，该基站的代码（CODE）及数据库均已写入PCMCIA卡。
按退卡键，取出PCMCIA卡，关闭写保护，一张PCMCIA卡就算制作完毕。
输入iir_mod 7 30h 命令，用以显示比较PCMCIA卡中数据的结果，PCMCIA卡的数据与MCU的一样，状态显示为2。
输入 iir_mod 7 0命令关闭iir14. 查看基站告警的指令；查看小区的用户使用情况的指令1 disp_ac（可选t_al ）X ( 从OMC上的MMI提示符下键入，这里X是站号)2 disp_cells_s 站号15. 基站调试完毕,但在室外仅能收到相应小区微弱的信号,试述可能发生的问题及调试方法.天线驻波比高，载频故障。
天线安装或角度错误，功放问题。
发射功率问题。
数据库错误。
检查BTS天线，馈线的安装，功放的状态。
检查数据库配置与站型是否匹配！16. 在人机命令中，Level分几级？各如何进入？如何查看当前Level ?3级 ,chg_L 3stooges 4beatles ctrl+n(进三级密码)；ctrl+d(退出密码)； chg_L+两次回车（二级密码）；RL 1 0115h 站号(三级密码emon状态看BSC);disp_l 查看当前Level17. 请写出删除载频中原先的调测数据的指令及格式；请写出查看载频中原先的调测数据的指令及格式。
Disp_cal_data bts#clear_cal_data bts#18. Horizon(室内) BTS要求的工作温度范围是多少？-5~ +4519. HORIZEN MACRO室内机架的外形尺寸为：单机架不带罩：(宽)__70______（深）__43______(高)__75___cm____单机架带罩：(宽)____70____（深）_43_______(高)__87cm______双机架带1支撑架1罩：(宽)__70__（深）__43___ (高)__190__cm__20. HORIZON MACRO机架上，第一个2M系统的发射接到T43板的_j1____端口上，接收接到T43板的__j2___端口上。
第二个2M系统的发射接到T43板的___j13__端口上，接收接到T43板的__j14__端口上。
21. 写出MCUF和BCCH冗余性测试的指令是？请简单描述TCH时隙拨打测试的过程和所需要的指令。
SWAP SITE# BTP 0 0 0 BTP 1 0 0 和 SWAP SITE# BTP 1 0 0 BTP 0 0 0首先Lock载频，只剩下所要测试的DRI，用测试手机拨打电话，看手机是否已占用了该载频的时隙，如占用，则将该时隙lock，在手机不掉话的情况下，让它占用别的时隙，再将该时隙lock，依次类推，完成所有载频及相应的所有的TCH时隙的测试。
所需的主要指令：lock site# dri driid1#driid2#, disp_rtf_channel site# driid1# driid2#, lock site# pchn driid1# driid2# ts#, unlock 等。
lock phcn站号# rtfID1 rtfID2 时隙#22. 请简述每行指令后的取值含义？MMI-RAM 0115 -> equip 3 dri加3号站的DRIEnter the 1st and 2nd DRI id: 0 01号扇区，0号板Enter the cabinet identifier: 0机柜编号Enter the FOX/FMUX board to which the TCU is connected: 0 TCU连接到1号FOX/FMUX上Enter the ort to which the TCU is connected: 0TCU连接到1号 ORT上Enter the 1st and 2nd RTF id:Enter the GSM cell ID where the DRI appears: 4 6 0 0 0 17414 1011 CELL ID Enter antenna select number for this cell: 11号天线Enter COMB 1st and 2nd id:Enter cavity number for this COMB:Enter diversity flag for this DRI: 1默认Enter the fm cell type: 4 CELL TYPE 是423. 如果DRI的状态为DRI NOT DETCTED, 可能的问题是?工程师该如何处理？①掉电或未供电，检查供电或保险；②从MCU/MCUF到载频的通讯中断，其中包括MCU/MCUF、FMUX、FOX、扩展光纤、连接载频光纤（CTU与背板连接），检查通讯通路和相关硬件有无问题；③载频本身硬件问题，更换载频；④基站正常运行时突然掉电，供电恢复后，某些载频可能出现此情况，通过INS、LOCK/UNLOCK、RESET该载频可解决问题；⑤基站正常运行时突然2兆传输中断，恢复正常通讯后，某些载频可能出现此情况，解决方法同④。
24. 对某一反复Load站的基站，有几种可能的原因？①MCU或MCUF有问题②BTS数据库定义错误，包括BTP未定义或定义错误，基站设备类型定义错误（HORIZON和MCELL混淆）③用PCMCIA卡起站时，SET_SITE #命令中站号输入错误或卡内数据与该站不匹配④此现象若出现在OMC端，但BTS端观测不到，则有可能是从BSC到BTS的2兆传输某段被环回25. 请写出完成HORIZON MACRO 1800的S4/4/4配置所需室内基站设备（包括跳线）；可以用射频连接图表示（从天线到CTU）。
