[精华]电路焊接工艺

电路板焊接工艺1、焊接的必要条件1.1清洁金属表面如欲焊接的金属表面有氧化膜或各种脏污存在时，则会形成焊接时之障碍物，溶锡不易沾到表面上。

因此必须要将之除去。

氧化膜可用松香除去，而像油脂之类的脏污，则要需用溶剂来去除。

1.2适当的温度当加热过的焊接金属的温度比溶锡的溶点低时，则焊锡不会溶得好，也不能顺利地沾染到金属之表面。

所以当加热温度过低时，则沾染性及扩散性都会变不佳，而无法得到良好的焊接结果。

因此绝对需要在适当的温度范围之内加热。

1.3适当的锡量如无法配合焊接部位的大小供给适量的溶锡的话，就会产生焊接强度不够的问题。

2、电烙铁的使用2.1电烙铁的握取方法2.2烙铁的保养方法1）烙铁头每天送电前先将发热体内杂质清出，以防烙铁头与发热体或套筒卡死，并随时锁紧烙铁头以确保其在适当位置。

2）在焊接时，不可将烙铁头用力挑或挤压被焊接之物体，不可用磨擦方式焊接，如此并无助于热传导，且有损伤烙铁头。

3）不可用粗糙面之物体磨擦烙铁头。

4）不可使用含氯或酸之助焊剂。

5）不可加任何化合物于沾锡面。

6）当天工作完后，不焊接时将烙铁头擦搽干净重新沾上新锡于尖端部份，并將之存放在烙铁架上以及将电源关闭。

2.3烙铁使用的注意事项1）新买的烙铁在使用之前必须先给它蘸上一层锡（给烙铁通电，然后在烙铁加热到一定的时候就用锡条靠近烙铁头），使用久了的烙铁将烙铁头部锉亮，然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时在上锡，使在烙铁头表面先镀上一层锡。

2）电烙铁通电后温度高达250摄氏度以上，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧死”烙铁头（被氧化）。

要防止电烙铁烫坏其他元器件，尤其是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故。

3）不要把电烙铁猛力敲打，以免震断电烙铁内部电热丝或引线而产生故障。

4）电烙铁使用一段时间后，可能在烙铁头部留有锡垢，在烙铁加热的条件下，我们可以用湿布轻檫。

如有出现凹坑或氧化块，应用细纹锉刀修复或者直接更换烙铁头。

电路板焊接工艺内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.选择性焊接的工艺流程包括：助焊剂喷涂，电路板预热、浸焊和拖焊。

助焊剂涂布工艺在选择性焊接中，助焊剂涂布工序起着重要的作用。

焊接加热与焊接结束时，助焊剂应有足够的活性防止桥接的产生并防止电路板产生氧化。

助焊剂喷涂由X/Y机械手携带电路板通过助焊剂喷嘴上方，助焊剂喷涂到pcb电路板焊位置上。

焊电路板技巧2：回流焊工序后的微波峰选焊，最重要的是焊剂准确喷涂，微孔喷射式绝对不会弄污焊点之外的区域。

微点喷涂最小焊剂点图形直径大于2mm，所以喷涂沉积在电路板上的焊剂位置精度为±0.5mm，才能保证焊剂始终覆盖在被焊部位上面。

焊电路板技巧3：可以通过与波峰焊的比较来了解选择性焊接的工艺特点，两者间最明显的差异在于波峰焊中电路板的下部完全浸入液态焊料中，而在选择性焊接中，仅有部分特定区域与焊锡波接触。

由于电路板本身就是一种不良的热传导介质，因此焊接时它不会加热熔化邻近元器件和电路板区域的焊点。

在焊接前也必须预先涂敷助焊剂，与波峰焊相比，助焊剂仅涂覆在电路板下部的待焊接部位，而不是整个pcb电路板。

另外选择性焊接仅适用于插装元件的焊接，选择性焊接是一种全新的方法，彻底了解选择性焊接工艺和设备是成功焊接所必需的。

电路板焊接注意事项1、拿到PCB裸板后首先应进行外观检查，看是否存在短路、断路等问题，然后熟悉开发板原理图，将原理图与PCB丝印层进行对照，避免原理图与PCB不符。

2、PCB焊接所需物料准备齐全后，应将元器件分类，可按照尺寸大小将所有元器件分为几类，便于后续焊接。

需要打印一份齐全的物料明细表。

在焊接过程中，没焊接完一项，则用笔将相应选项划掉，这样便于后续焊接操作。

电路板焊接工艺标准电路板焊接工艺是电子产品生产中非常重要的一个环节，它直接关系到产品的质量和性能稳定性。

因此，建立和执行一套科学、规范的电路板焊接工艺标准对于保证产品质量和提高生产效率至关重要。

本文将从焊接工艺的准备工作、焊接材料的选择、焊接工艺参数的确定以及焊接质量控制等方面进行详细介绍。

首先，进行焊接工艺前的准备工作非常重要。

在进行焊接之前，需要对焊接设备进行检查和维护，确保设备运行正常。

同时，还需要对焊接环境进行清洁，避免灰尘和杂质对焊接质量造成影响。

另外，还需要对焊接人员进行培训，确保他们具备良好的操作技能和安全意识。

其次，选择合适的焊接材料也是至关重要的。

在电路板焊接中，常用的焊接材料包括焊锡丝和焊膏。

在选择焊接材料时，需要考虑到焊接的工作环境、焊接材料的成分和性能等因素，确保选择的焊接材料能够满足产品的要求。

确定焊接工艺参数也是影响焊接质量的关键因素之一。

焊接工艺参数包括焊接温度、焊接速度、焊接压力等。

在确定这些参数时，需要根据具体的焊接材料和电路板的要求进行调整，确保焊接过程中能够达到最佳的焊接效果。

最后，焊接质量的控制是保证产品质量的关键环节。

在焊接过程中，需要对焊接质量进行实时监控，及时发现并解决焊接质量问题。

同时，还需要建立完善的焊接质量检测体系，对焊接后的产品进行全面的检测，确保产品符合相关的标准和要求。

综上所述，建立科学、规范的电路板焊接工艺标准对于保证产品质量、提高生产效率具有重要意义。

只有在严格执行标准的前提下，才能够生产出高质量、稳定性好的电子产品。

因此，各生产企业应当高度重视电路板焊接工艺标准的制定和执行，不断优化和改进焊接工艺，为产品质量和企业效益的提升奠定坚实的基础。

电路板焊接组装工艺要求电路板焊接组装工艺是指将元器件焊接到电路板上并组装成最终产品的具体操作步骤和要求。

电路板焊接组装工艺的好坏直接影响产品的质量和性能，因此对于电路板焊接组装工艺的要求非常严格。

下面将从焊接工艺流程、焊接设备、焊接材料、焊接质量要求等方面进行详细介绍。

一、焊接工艺流程1.元器件准备：选用合适的元器件，并根据元器件的要求进行分类、标记和编号等，以便在后续的工艺流程中能够准确地进行识别和使用。

2.钢网印刷：使用合适的钢网将焊膏印刷到电路板上，确保焊膏的均匀性和粘附性。

3.贴片：将元器件贴到印有焊膏的电路板上，并确保贴片的准确性和粘附性。

4.在线检查：对焊接过程中的关键环节进行在线检查，如元器件的偏移、激光尾焊的形态等，以确保焊接质量符合要求。

5.波峰焊接：通过波峰焊机将焊接点处的焊料熔化，并使之与电路板上的焊盘形成可靠的焊接连接。

6.塑封：对已完成焊接的电路板进行塑封，以保护焊点和元器件，提高产品的抗环境干扰能力。

7.测试和包装：对已塑封的电路板进行功能测试，并按照客户要求进行包装和标识。

二、焊接设备电路板焊接组装工艺需要使用多种焊接设备，如钢网印刷机、贴片机、波峰焊机、光学检测仪等。

这些设备需要具备稳定可靠的性能，能够满足生产的要求和工艺流程。

在选择和使用这些设备时，需要结合实际情况进行合理的配置和调整，以确保焊接工艺的稳定性和一致性。

三、焊接材料焊接材料主要包括焊膏和焊料。

焊膏是将焊接点处的焊料固定在电路板上的一种粘合剂，其质量直接影响焊接效果。

焊料是焊接过程中使用的溶解性金属合金，可以将元器件和电路板上的焊盘连接起来。

选择合适的焊膏和焊料，并确保其质量稳定和符合要求，是保证焊接质量的重要因素。

四、焊接质量要求焊接质量要求主要包括以下几个方面：1.元器件的位置和角度要准确，焊点要牢固，焊盘和焊点之间要没有短路和断路。

2.焊接点和焊面要光滑，无气孔和异物，焊接质量要达到产品的使用要求。

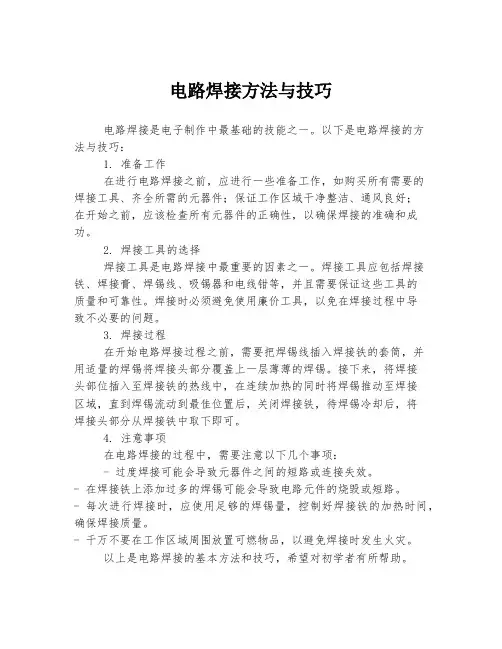

电路焊接方法与技巧
电路焊接是电子制作中最基础的技能之一。

以下是电路焊接的方
法与技巧：
1. 准备工作
在进行电路焊接之前，应进行一些准备工作，如购买所有需要的
焊接工具、齐全所需的元器件；保证工作区域干净整洁、通风良好；
在开始之前，应该检查所有元器件的正确性，以确保焊接的准确和成功。

2. 焊接工具的选择
焊接工具是电路焊接中最重要的因素之一。

焊接工具应包括焊接铁、焊接膏、焊锡线、吸锡器和电线钳等，并且需要保证这些工具的
质量和可靠性。

焊接时必须避免使用廉价工具，以免在焊接过程中导
致不必要的问题。

3. 焊接过程
在开始电路焊接过程之前，需要把焊锡线插入焊接铁的套筒，并
用适量的焊锡将焊接头部分覆盖上一层薄薄的焊锡。

接下来，将焊接
头部位插入至焊接铁的热线中，在连续加热的同时将焊锡推动至焊接
区域，直到焊锡流动到最佳位置后，关闭焊接铁，待焊锡冷却后，将
焊接头部分从焊接铁中取下即可。

4. 注意事项
在电路焊接的过程中，需要注意以下几个事项：
- 过度焊接可能会导致元器件之间的短路或连接失效。

- 在焊接铁上添加过多的焊锡可能会导致电路元件的烧毁或短路。

- 每次进行焊接时，应使用足够的焊锡量，控制好焊接铁的加热时间，确保焊接质量。

- 千万不要在工作区域周围放置可燃物品，以避免焊接时发生火灾。

以上是电路焊接的基本方法和技巧，希望对初学者有所帮助。

电路板焊接，轻松学会！
电路板焊接，是电子制作中非常重要的一个环节。

无论是初学者还是经验丰富的制作人员，都需要掌握一些基本的焊接技巧来保证电路板的质量和可靠性。

下面我们就来介绍一下电路板焊接的方法。

1.准备工作
在开始焊接前，我们需要准备一些基本的工具和材料。

首先是一只电子焊接铁，一些焊锡丝，镊子和夹具等。

除此之外，还需要准备好电子元件和电路板。

2.加热电子焊接铁
将电子焊接铁插入电源，开始预热。

在热化期间，可以将焊锡丝放在电路板焊点上，并让它熔化和渗入焊点。

3.开始焊接元件
选择需要焊接的元件，用镊子将其放置在正确的位置上。

让电子焊接铁与焊锡丝和电路板连接，并使焊点完全熔化。

然后移除电子焊接铁，并等待焊点冷却。

4.重复以上步骤
重复以上步骤，将所有所需的元件焊接在电路板上。

尽可能保持焊点平坦均匀，以确保电路板质量良好。

5.擦拭清洁
完成焊接后，使用吸铁器或镊子等工具去除多余的焊锡丝和松散
的焊渍。

用刷子或镊子清洁电路板，确保没有任何残留物留在焊点处。

6.检验结果
在完成焊接后，需要使用万用表等测试工具进行检验，以确保电
路板的功能正常。

检查是否有引脚之间的短路或其他电路问题，以确
保电路板焊接的质量和可靠性。

以上就是电路板焊接的一些基本方法，掌握了这些技能，你可以
轻松完成电路板的焊接工作，快速制作出你所需的电子产品。

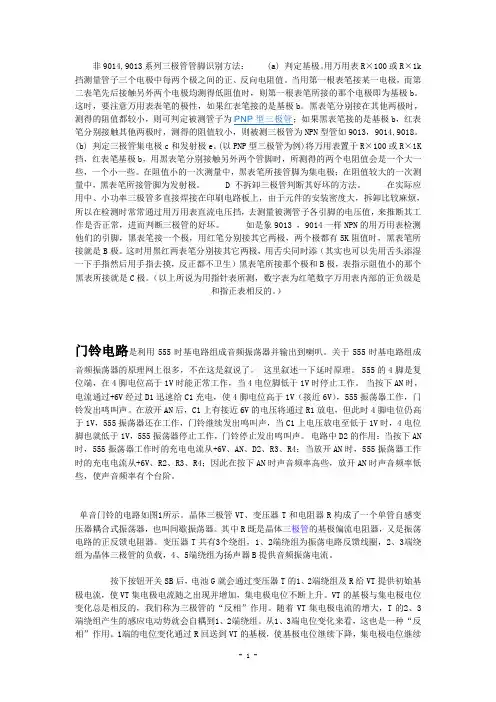

非9014,9013系列三极管管脚识别方法：(a) 判定基极。

用万用表R×100或R×1k 挡测量管子三个电极中每两个极之间的正、反向电阻值。

当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表笔接的是基极b。

黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

(b) 判定三极管集电极c和发射极e。

(以PNP型三极管为例)将万用表置于R×100或R×1K 挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。

在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

D 不拆卸三极管判断其好坏的方法。

在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

如是象9013 ，9014一样NPN的用万用表检测他们的引脚，黑表笔接一个极，用红笔分别接其它两极，两个极都有5K阻值时，黑表笔所接就是B极。

这时用黑红两表笔分别接其它两极，用舌尖同时添（其实也可以先用舌头添湿一下手指然后用手指去摸，反正都不卫生）黑表笔所接那个极和B极，表指示阻值小的那个黑表所接就是C极。

（以上所说为用指针表所测，数字表为红笔数字万用表内部的正负级是和指正表相反的。

）门铃电路是利用555时基电路组成音频振荡器并输出到喇叭。

关于555时基电路组成音频振荡器的原理网上很多，不在这是叙说了。

这里叙述一下延时原理。

555的4脚是复位端，在4脚电位高于1V时能正常工作，当4电位脚低于1V时停止工作。

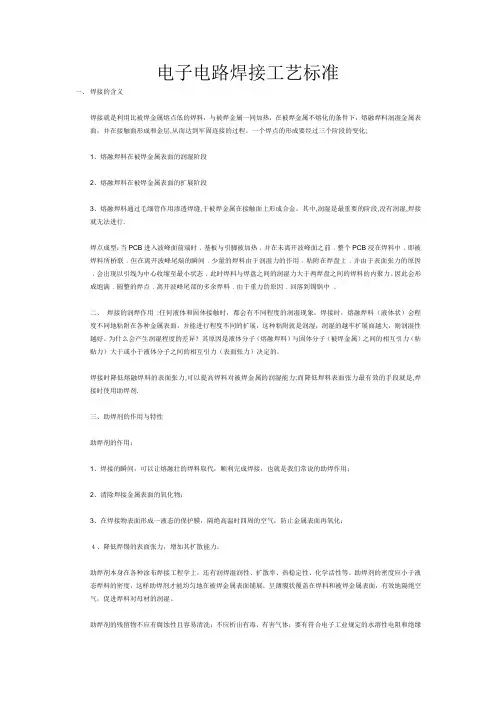

电子电路焊接工艺标准一、焊接的含义焊接就是利用比被焊金属熔点低的焊料，与被焊金属一同加热，在被焊金属不熔化的条件下，熔融焊料润湿金属表面，并在接触面形成和金层,从而达到牢固连接的过程。

一个焊点的形成要经过三个阶段的变化;1、熔融焊料在被焊金属表面的润湿阶段2、熔融焊料在被焊金属表面的扩展阶段3、熔融焊料通过毛细管作用渗透焊缝,于被焊金属在接触面上形成合金。

其中,润湿是最重要的阶段,没有润湿,焊接就无法进行.焊点成型：当PCB进入波峰面前端时﹐基板与引脚被加热﹐并在未离开波峰面之前﹐整个PCB浸在焊料中﹐即被焊料所桥联﹐但在离开波峰尾端的瞬间﹐少量的焊料由于润湿力的作用﹐粘附在焊盘上﹐并由于表面张力的原因﹐会出现以引线为中心收缩至最小状态﹐此时焊料与焊盘之间的润湿力大于两焊盘之间的焊料的内聚力。

因此会形成饱满﹐圆整的焊点﹐离开波峰尾部的多余焊料﹐由于重力的原因﹐回落到锡锅中。

二、焊接的润焊作用:任何液体和固体接触时，都会有不同程度的润湿现象。

焊接时，熔融焊料（液体状）会程度不同地粘附在各种金属表面，并能进行程度不同的扩展，这种粘附就是润湿；润湿的越牢扩展面越大，则润湿性越好。

为什么会产生润湿程度的差异？其原因是液体分子（熔融焊料）与固体分子（被焊金属）之间的相互引力（粘贴力）大于或小于液体分子之间的相互引力（表面张力）决定的。

焊接时降低熔融焊料的表面张力,可以提高焊料对被焊金属的润湿能力;而降低焊料表面张力最有效的手段就是,焊接时使用助焊剂.三、助焊剂的作用与特性助焊剂的作用；1、焊接的瞬间，可以让熔融壮的焊料取代，顺利完成焊接，也就是我们常说的助焊作用；2、清除焊接金属表面的氧化物；3、在焊接物表面形成一液态的保护膜，隔绝高温时四周的空气，防止金属表面再氧化；４、降低焊锡的表面张力，增加其扩散能力。

助焊剂本身在各种涂布焊接工程学上，还有润焊湿润性、扩散率、热稳定性、化学活性等。

助焊剂的密度应小于液态焊料的密度，这样助焊剂才能均匀地在被焊金属表面铺展，呈薄膜状覆盖在焊料和被焊金属表面，有效地隔绝空气，促进焊料对母材的润湿。

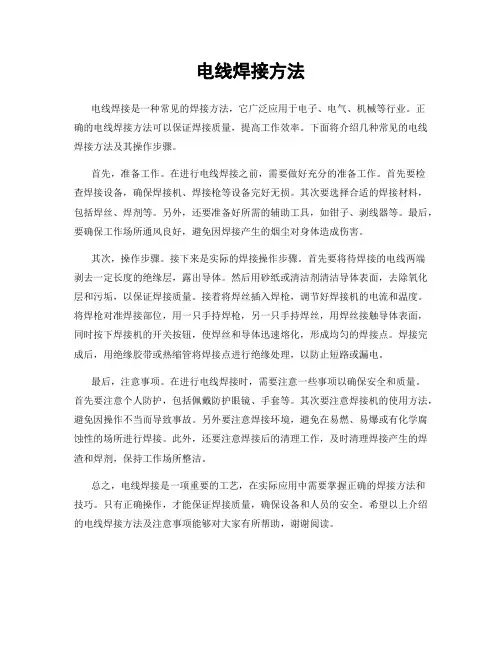

电线焊接方法电线焊接是一种常见的焊接方法，它广泛应用于电子、电气、机械等行业。

正确的电线焊接方法可以保证焊接质量，提高工作效率。

下面将介绍几种常见的电线焊接方法及其操作步骤。

首先，准备工作。

在进行电线焊接之前，需要做好充分的准备工作。

首先要检查焊接设备，确保焊接机、焊接枪等设备完好无损。

其次要选择合适的焊接材料，包括焊丝、焊剂等。

另外，还要准备好所需的辅助工具，如钳子、剥线器等。

最后，要确保工作场所通风良好，避免因焊接产生的烟尘对身体造成伤害。

其次，操作步骤。

接下来是实际的焊接操作步骤。

首先要将待焊接的电线两端剥去一定长度的绝缘层，露出导体。

然后用砂纸或清洁剂清洁导体表面，去除氧化层和污垢，以保证焊接质量。

接着将焊丝插入焊枪，调节好焊接机的电流和温度。

将焊枪对准焊接部位，用一只手持焊枪，另一只手持焊丝，用焊丝接触导体表面，同时按下焊接机的开关按钮，使焊丝和导体迅速熔化，形成均匀的焊接点。

焊接完成后，用绝缘胶带或热缩管将焊接点进行绝缘处理，以防止短路或漏电。

最后，注意事项。

在进行电线焊接时，需要注意一些事项以确保安全和质量。

首先要注意个人防护，包括佩戴防护眼镜、手套等。

其次要注意焊接机的使用方法，避免因操作不当而导致事故。

另外要注意焊接环境，避免在易燃、易爆或有化学腐蚀性的场所进行焊接。

此外，还要注意焊接后的清理工作，及时清理焊接产生的焊渣和焊剂，保持工作场所整洁。

总之，电线焊接是一项重要的工艺，在实际应用中需要掌握正确的焊接方法和技巧。

只有正确操作，才能保证焊接质量，确保设备和人员的安全。

希望以上介绍的电线焊接方法及注意事项能够对大家有所帮助，谢谢阅读。

电路板怎么焊接电路板焊接方法与技巧解析电路板的焊接是电子制造中非常重要的一项工艺，它直接关系到电路板的连接可靠性和工作稳定性。

下面将介绍电路板焊接的方法和一些技巧。

一、常见的电路板焊接方法1.手工焊接：手工焊接是最常用的电路板焊接方法之一、需要使用焊锡丝和焊锡笔等工具，先将焊锡融化涂在焊盘上，然后将焊线或元器件引脚插入焊锡中进行焊接。

2.波峰焊接：波峰焊接是一种批量生产电路板的焊接方法。

将电路板放在波峰焊接机上，通过预先设置的温度和时间参数，将焊锡波浸入焊盘中，实现焊接。

3.炉焊接：炉焊接是一种将整个电路板放入焊接炉中进行焊接的方法。

炉焊接可以实现批量生产，焊接质量也比较稳定，但需要专门的设备和一定的技术。

二、电路板焊接的技巧1.确保焊接区域干净：电路板焊接前，要确保焊接区域干净无尘。

可以使用纯酒精或去污剂清洁焊盘和元器件引脚。

2.控制焊接时间和温度：焊接时要根据焊接材料和元器件的特性，控制焊接时间和温度。

焊接时间过长可能会导致焊点过度熔化，而温度太高会引起焊盘烧毁或元器件损坏。

3.注意焊锡的使用量：焊接时要注意控制焊锡的使用量，过少焊接不牢固，过多可能会引起短路或焊锡溢出。

4.使用辅助工具：焊接时可以使用辅助工具，如焊台、镊子、吸锡器等，方便焊接过程中的操作和维修。

5.添加焊接剂：对于焊点表面氧化或污染严重的情况，可以在焊点上添加适量的焊接剂，有助于提高焊接质量和可靠性。

6.检查焊接质量：焊接完成后，要仔细检查焊点的质量。

焊接应均匀平整，没有焊锡溢出、冷焊和短路等问题。

总结起来，电路板焊接的方法包括手工焊接、波峰焊接和炉焊接。

在焊接过程中需要注意控制焊接时间、温度和焊锡的使用量，保持焊接区域干净，使用辅助工具和添加焊接剂，最后要仔细检查焊接质量。

这些技巧能够提高焊接的可靠性和稳定性，确保电路板的正常工作。

电路板焊接工艺1、焊接的必要条件1.1清洁金属表面如欲焊接的金属表面有氧化膜或各种脏污存在时，则会形成焊接时之障碍物，溶锡不易沾到表面上。

因此必须要将之除去。

氧化膜可用松香除去，而像油脂之类的脏污，则要需用溶剂来去除。

1.2适当的温度当加热过的焊接金属的温度比溶锡的溶点低时，则焊锡不会溶得好，也不能顺利地沾染到金属之表面。

所以当加热温度过低时，则沾染性及扩散性都会变不佳，而无法得到良好的焊接结果。

因此绝对需要在适当的温度范围之内加热。

1.3适当的锡量如无法配合焊接部位的大小供给适量的溶锡的话，就会产生焊接强度不够的问题。

2、电烙铁的使用2.1电烙铁的握取方法2.2烙铁的保养方法1）烙铁头每天送电前先将发热体内杂质清出，以防烙铁头与发热体或套筒卡死，并随时锁紧烙铁头以确保其在适当位置。

2）在焊接时，不可将烙铁头用力挑或挤压被焊接之物体，不可用磨擦方式焊接，如此并无助于热传导，且有损伤烙铁头。

3）不可用粗糙面之物体磨擦烙铁头。

4）不可使用含氯或酸之助焊剂。

5）不可加任何化合物于沾锡面。

6）当天工作完后，不焊接时将烙铁头擦搽干净重新沾上新锡于尖端部份，并將之存放在烙铁架上以及将电源关闭。

2.3烙铁使用的注意事项1）新买的烙铁在使用之前必须先给它蘸上一层锡（给烙铁通电，然后在烙铁加热到一定的时候就用锡条靠近烙铁头），使用久了的烙铁将烙铁头部锉亮，然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时在上锡，使在烙铁头表面先镀上一层锡。

2）电烙铁通电后温度高达250摄氏度以上，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧死”烙铁头（被氧化）。

要防止电烙铁烫坏其他元器件，尤其是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故。

3）不要把电烙铁猛力敲打，以免震断电烙铁内部电热丝或引线而产生故障。

4）电烙铁使用一段时间后，可能在烙铁头部留有锡垢，在烙铁加热的条件下，我们可以用湿布轻檫。

如有出现凹坑或氧化块，应用细纹锉刀修复或者直接更换烙铁头。
