成套配电箱柜

配电箱（三箱）：照明箱、动力箱、开关箱
配电箱、控制箱、启动箱、分线箱、计量箱（电度表箱）、端子箱、通讯箱、风机（水泵）控制箱
配电箱：XM XXM
动力柜：XL-21
综合柜：JP
低压柜：（PGL）GGD GCK GCS MNS
高压柜：10Kv：（GG1A）XGN2-12 HXGN-12 XGN15-12 KYN28-12 (JYN2-10 KYN18 KYN27 KYN-7.2(FC) KGN-12) 35KV:GBC-40.5 JYN1-40.5 XGN17-40.5 KYN61-40.5 箱式变电站：美式箱变和欧式箱变ZGS、ZBW等
GIS充气柜：Gas Insulated Switcher箱式气体绝缘金属封闭开关设备XGN46-40.5 Safe-C（V、F）
在封闭的隔室内充填起绝缘作用的气体，用作相间或相对地的绝缘介质的高压开关柜，称为充气柜（简称C-GIS）；电气化铁道、轮船专用配电装置；风电、太阳能发电、核电专用配电装置。

低压成套开关设备、高压开关柜、预装式变电站、组合电器（GIS）。

成套配电箱（柜）安装规程第一节成套配电柜安装1. 工艺流程基础制作安装→配电柜搬运吊装→母线电缆压接→柜内配线校线→柜盘调试→试运验收2. 控制要点2.1 柜体符合标准，有“CCC”认证。

2.2 基础型钢安装允许偏差符合规定。

2.3 防雷接地符合设计或规范要求。

2.4 安装完成后进行绝缘摇测。

3. 质量要求3.1 本章节适用于一般工业与民用建筑成套配电柜安装：3.2 配电柜的基础型钢应与保护导体可靠连接；装有电器的可开启门与框架的接地端子应选用截面积不小于4mm2的裸3.3 编织铜线连接，并应有标识。

3.4 低压成套配电箱柜应有可靠的防电击保护，柜内保护接地导体（PE）排应有裸露的连接外部保护接地导体的端子。

3.5 配电柜相互间或与基础型钢间应用镀锌螺栓连接，且防松零件应齐全。

3.6 柜内分别设置零线（N）和保护接地线（PE）汇流排。

3.7 线路的线间和线对地间绝缘电阻值，馈电线路不应小于0.5MΩ，二次回路不应小于1MΩ；二次回路的耐压试验电压应为1000V，试验持续时间应为1min 或符合产品技术文件要求。

配电柜安装实例图配电柜接线实例图基础槽钢接地实例图第二节成套配电箱安装1. 工艺流程弹线定位→支架安装→明装（暗装）配电箱→盘面组装→箱内配线→箱体固定→绝缘测试→试运行验收2. 控制要点2.1 箱体符合标准，有“CCC”认证。

2.2 配电箱配线排列整齐，绑扎成束。

2.3 箱体线缆进出口应有防护措施。

2.4 防雷接地符合设计或规范要求。

2.5 安装完成后进行绝缘摇测。

3. 质量要求3.1 本章节适用于一般工业与民用建筑成套配电箱安装：3.2 配电箱的金属框架必须接地或接零可靠；装有电器的可开启门和与框架的接地端子间应选用截面积不小于4mm2的裸编织铜线连接，标识明确。

3.3 配电箱标志牌、标志框齐全、正确清晰。

箱内标识器件、接线端子编号标识清晰。

3.4 箱体应安装牢固，且不应设置在水管正下方，安装垂直度允许偏差不应大于1.5‰，相互间接缝不应大于2mm。

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）表7-3成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）。

成套配电柜施工方案成套配电柜施工方案一、施工准备工作：1.组建施工团队，明确负责人和各成员的职责，并制定施工计划和进度表。

2.准备施工所需工具、设备和材料，并检查其质量和数量是否符合要求。

3.对施工区域进行清理和标志，确保施工期间的安全和通畅。

4.了解施工现场的环境和安全要求，制定相应的安全措施和应急预案。

二、施工步骤：1.确定配电柜的位置和安装方式，设计相应的基础和支撑结构。

2.按照设计方案进行配电柜的预埋和安装，保证其与电气设备之间的连接牢固可靠。

3.连接配电柜与电源线，确保电力供应的稳定和安全。

4.根据设计要求，安装配电柜的配线和接线模块，确保电路的通畅和互联互通。

5.进行配电柜的接地和绝缘测试，确保其符合国家相关标准和要求。

6.进行配电柜的调试和试运行，检查各个功能是否正常运作。

7.对已安装的配电柜进行检查和清理，消除可能存在的安全隐患和故障。

三、施工注意事项：1.严格按照设计图纸和规范要求进行施工，确保施工质量和安全。

2.在施工过程中，及时沟通和协调各方的工作，避免出现相互影响和冲突。

3.严格遵守电气安全操作规程，做好防火、防爆和防雷等相关工作。

4.施工现场要保持整洁、有序，设立明显的安全警示标志，确保工作人员的安全。

5.对施工过程中出现的问题和难题，及时汇报并寻求解决方案。

6.施工完成后，对施工现场进行清理和检查，确保施工质量和安全达到要求。

四、施工质量控制：1.采用优质的材料和设备，确保施工质量和可靠性。

2.按照设计图纸和规范要求进行施工，避免出现错误和偏差。

3.设置质量检查岗位，对施工过程中的关键环节进行抽查和监督。

4.进行严格的施工记录和验收，确保施工过程和结果的可追溯性。

五、施工进度控制：1.根据施工计划和进度表，合理安排施工人员和材料的供应。

2.进行施工进度的跟踪和报告，及时调整施工方案和资源配置，保证施工进度的顺利进行。

3.对可能影响施工进度的风险和问题，制定相应的应对措施和补救计划。

成套配电柜及动力开关柜安装配电柜是电力系统中的重要设备，起着对电能进行配电、控制和保护的作用。

动力开关柜则用于控制各种电动机的运行，保证电机的正常工作。

本文将重点探讨成套配电柜及动力开关柜的安装过程和要注意的事项。

一、成套配电柜安装1. 设备准备首先，需要检查所有配电柜设备是否齐全，并进行清点。

确保每个配电柜都配备了所需的电器元件，例如断路器、熔断器、电流互感器等。

同时，检查所购买的设备是否与设计要求一致。

2. 安装位置确定确定好每个配电柜的安装位置，确保安装位置符合设计要求，如通风、防潮等。

根据实际情况选择合适的高度，确保工作人员在操作配电柜时的视角和操作便利性。

3. 电缆预留在安装位置上预留出合适的电缆通道，方便后续的电缆敷设。

确保电缆通道的规格与设备所需电缆的规格相匹配。

4. 安装固定将配电柜按照设计图纸的要求固定在安装位置上。

一般来说，配电柜的固定应采用螺栓加密封胶，以确保固定牢固，并起到防震的作用。

5. 电缆接线按照设计要求，进行各个配电柜之间的电缆接线。

确保电缆接头牢固可靠，接线正确，避免出现短路或其他故障。

6. 联动测试在安装完成后，进行配电柜的联动测试。

通过测试，验证配电柜的正常工作。

确保各个配电柜之间的通讯联动功能正常，相互之间没有冲突。

二、动力开关柜安装1. 设备准备与成套配电柜类似，首先需要准备好动力开关柜所需的各种设备。

确保所购买的设备与设计要求一致，并清点设备是否齐全。

2. 安装位置确定确定每个动力开关柜的安装位置，要与所控制的电机设备相对应。

确保安装位置大小合适，并遵循相应的安全距离要求。

3. 电缆预留根据设计要求，在安装位置上预留合适的电缆通道。

编制合理的线路布置图，确保后续的电缆敷设符合要求，并方便维护与检修。

4. 安装固定将动力开关柜按照设计要求固定在安装位置上。

使用螺栓加密封胶等方式进行固定，确保牢固可靠。

5. 电缆接线根据设计要求，进行电缆与开关柜之间的接线。

成套配电箱的工作内容
成套配电箱的工作内容主要包括以下几个方面：
1. 设计：根据用户的需求和相关的技术要求，设计出适配用户需要的成套配电箱方案。

包括主要电器元件的选型、布局设计、输入输出端子位置设置、线路的连接方式等。

2. 制造：根据设计方案，进行成套配电箱的制造。

包括钣金加工、电气元件的安装、线路的连接及标识、配电箱的组装等工作。

3. 调试：完成配电箱的组装后，在确保安全的前提下，进行各项功能的调试。

包括主开关、接触器、保险丝、断路器等的检查和调整，确保各种保护功能的正常运行。

4. 安装调试：将配电箱安装到用户指定的位置，并进行现场连接线路和装配配电箱。

根据用户要求，进行相应的调试和验收，确保配电箱的正常运行。

5. 维护保养：定期对已安装的成套配电箱进行维护保养，包括清洁、紧固螺丝、检查电器元件和线路的正常运行情况等。

6. 售后服务：提供成套配电箱的相关技术支持和售后服务，包括故障排除、设备维修、技术咨询等。

总的来说，成套配电箱的工作内容涉及到设计、制造、调试、
安装、维护和服务等方面，旨在提供安全、可靠的电力分配和控制设备。

成套配电柜控制柜开关柜安装施工工艺及施工方法一、成套配电柜、控制柜、开关柜的安装施工工艺1.施工前准备：(1)确认施工图纸，了解相关设计要求和技术规范；(2)检查设备材料，确保质量合格；(3)准备施工所需的工具和设备。

2.安装基座：(1)根据设备的安装尺寸，在地面或者基座上进行基础的固定和安装；(2)使用水平仪进行调整，确保设备安装平整。

3.安装配电柜、控制柜、开关柜：(1)根据设计图纸和设备要求，对柜体进行组装和拼接，确保结构稳固可靠；(2)将组装好的柜体与基座固定连接。

4.安装电气元器件：(1)根据设计要求和设备列表，选择合适的电气元器件；(2)进行连接线路的接线，确保连接牢固并符合电气原理图。

5.接地连接：(1)检查柜体和电气设备的接地装置，确保其良好接地；(2)进行接地线的连接，并使用万用表检测接地电阻是否符合要求。

6.装配门锁、闭门器：(1)根据设计要求，在柜体门上安装锁具和闭门器，确保柜体门的正常打开和关闭。

7.安装配电柜、控制柜、开关柜的配套设备：(1)根据设备要求，安装配套的仪表、按钮、指示灯等设备；(2)进行连接线路和调试，确保设备的正常运行。

8.安全检查：(1)对已安装的配电柜、控制柜、开关柜进行安全检查，确保各项安全措施符合要求；(2)进行电气设备的绝缘测试，确保设备安全可靠。

二、成套配电柜、控制柜、开关柜的施工方法1.工具准备：(1)手动工具：电钻、螺丝刀、扳手等；(2)电动工具：角磨机、焊接机等；(3)测试工具：万用表、电压表等。

2.操作步骤：(1)根据设计图纸，确定配电柜、控制柜、开关柜的位置和布置；(2)在地面或基座上固定设备基座并调整平整；(3)根据设计要求和技术规范，进行配电柜、控制柜、开关柜的组装和安装；(4)进行电气元器件的接线，确保连接牢固可靠；(5)进行接地装置的连接，并进行接地电阻测试；(6)安装配套设备，并进行连接和调试；(7)安全检查，确保设备安装正确、接地可靠、各项安全措施到位。

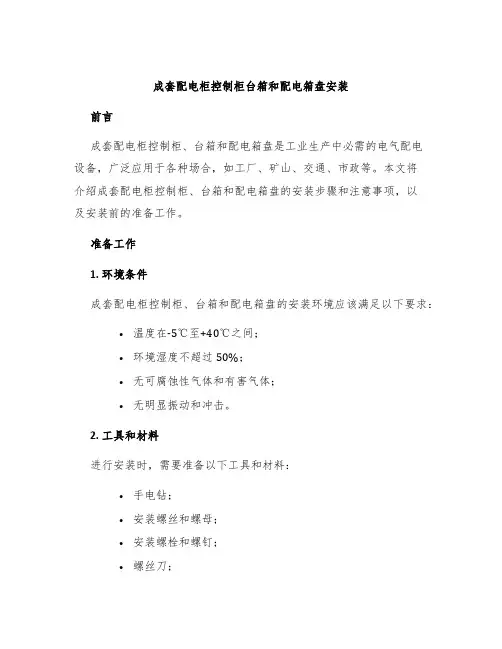

成套配电柜控制柜台箱和配电箱盘安装前言成套配电柜控制柜、台箱和配电箱盘是工业生产中必需的电气配电设备，广泛应用于各种场合，如工厂、矿山、交通、市政等。

本文将介绍成套配电柜控制柜、台箱和配电箱盘的安装步骤和注意事项，以及安装前的准备工作。

准备工作1. 环境条件成套配电柜控制柜、台箱和配电箱盘的安装环境应该满足以下要求：•温度在-5℃至+40℃之间；•环境湿度不超过50%；•无可腐蚀性气体和有害气体；•无明显振动和冲击。

2. 工具和材料进行安装时，需要准备以下工具和材料：•手电钻；•安装螺丝和螺母；•安装螺栓和螺钉；•螺丝刀；•手套；•笔记本电脑或手持终端等辅助设备。

3. 设备检查在安装前，需要对配电柜控制柜、台箱和配电箱盘进行检查，确保设备正常，相关配件也要检查是否齐全。

步骤1. 箱体安装首先需要将成套配电柜控制柜、台箱和配电箱盘的箱体按照要求安装在指定位置上，安装时应注意以下事项：•底座的水平度检查；•箱体之间的垂直度检查；•箱体的间隙要求如何。

2. 安装配线结构安装箱体后，要根据不同的应用场合，安装不同的配线结构，包括隔板、垫片、导引架等。

具体安装步骤如下：•按照设计要求安装隔板和垫片；•根据安装要求，将配线架和导引架安装到位；•连接配线架和导引架，并确保连接牢固可靠。

配线是成套配电柜控制柜、台箱和配电箱盘的重要部分，必须按照设计要求进行配线，具体步骤如下：•按照电气图纸连接各种电器元件；•安装密封环和接线端子，并确保连接牢固可靠；•进行接线之前，需要检查连接线的质量和绝缘性。

4. 电源连接电源连接是成套配电柜控制柜、台箱和配电箱盘的关键步骤，必须按照要求连接电源，在连接电源前需注意以下事项：•安装与电源用电情况相符的保险；•使用电气表检查电源电压和频率是否符合要求；•在安全空气开关中安装并连接电源导管；•确保接线牢固可靠，避免电气事故发生。

5. 调试安装完成后，需要对成套配电柜控制柜、台箱和配电箱盘进行调试，确保设备正常运行。

成套配电柜控制柜和配电箱安装技术要求一、设备及材料要求1.柜、台、箱、盘进场时应核查其内部电器参数及接线，应与设计文件一致，并附有电路原理图。

2.柜、台、箱、盘及其内部电器涉及CCC认证的产品，进场时应校核CCC认证证书、CCC标识或自我声明评价。

3.柜、台、箱、盘外观应无损伤及变形，内部器件应完好无损，接线应无脱落脱焊，绝缘导线的材质、规格应符合要求。

4.柜、箱、盘进场时应检查其内部安装的电涌保护器(SPD)并应符合下列要求：1)SPD的型号、规格、参数及安装布置应符合设计要求；2)SPD的接线形式应符合设计要求；3)SPD的连接导线应平直，且长度不宜大于0.5m。

5.柜、台、箱、盘及其内部二次回路配线连接应符合下列要求：1)全部电器元件与原理图相符，其额定电压与控制、操作电源电压一致；2)按图敷设柜与柜之间的控制线，其导线型号、规格符合设计要求；对照系统接线图对控制线进行校线，且各回路有套上清晰的二次接线端子编号，并将控制线连接在接线端子板上；3)同一接线端子上连接的导线截面积一致，且不多于2根，防松垫圈等零件齐全；端子接线连接紧密可靠，多股绝缘导线采用冷压接端子，冷压接端子的选用根据所连接电器元件(或端子排)接线端子结构形式进行选择，其压接端子与多股绝缘导线配合以及压接质量符合国家机械行业标准JB/T2436.1，JB/T2436.2的要求；4)配线成束绑扎，不同电压等级、交流、直流线路及计算机控制线路分别绑扎，且有标识。

二、工序控制要求1.柜、台、箱、盘安装前的现场施工作业条件应符合下列要求：1)配电室内顶棚、墙体应完成施工且无渗漏水现象；2)配电室内地面的找平层应完成施工，设备基础型钢和室内预埋件等经检查验收合格；3)落地式柜、台的混凝土基础质量验收应合格；4)配电室外柜、台、箱、盘附着的地面、墙面应完成施工；5)暗装配电箱的预留孔洞及其进出线导管的预埋应检查验收合格。

2.高低压配电系统试运行应按批准的试运行方案进行。
