包装盒设计规范

1.纸盒尺寸标注的三种类型。

（1）制造尺寸。

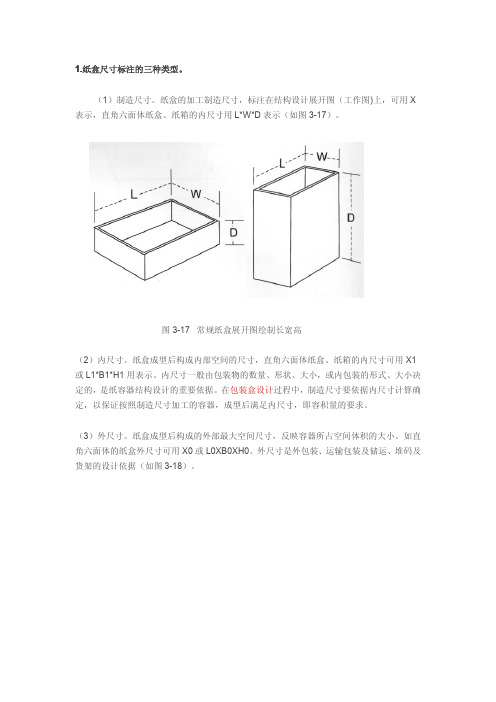

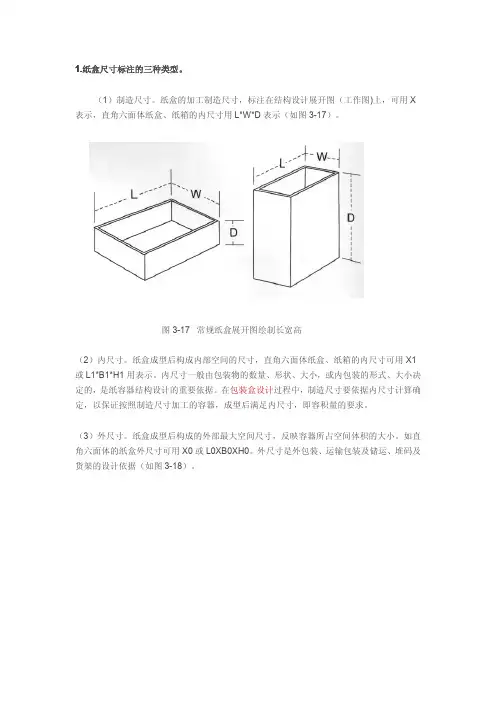

纸盒的加工制造尺寸，标注在结构设计展开图（工作图)上，可用X 表示，直角六面体纸盒、纸箱的内尺寸用L*W*D表示（如图3-17）。

图3-17常规纸盒展开图绘制长宽高（2）内尺寸。

纸盒成型后构成内部空间的尺寸，直角六面体纸盒、纸箱的内尺寸可用X1或L1*B1*H1用表示。

内尺寸一般由包装物的数量、形状、大小，或内包装的形式、大小决定的，是纸容器结构设计的重要依据。

在包装盒设计过程中，制造尺寸要依据内尺寸计算确定，以保证按照制造尺寸加工的容器，成型后满足内尺寸，即容积量的要求。

（3）外尺寸。

纸盒成型后构成的外部最大空间尺寸，反映容器所占空间体积的大小。

如直角六面体的纸盒外尺寸可用X0或L0XB0XH0。

外尺寸是外包装、运输包装及储运、堆码及货架的设计依据（如图3-18）。

图18图192.纸盒设计图标注方法。

（1）纸盒设计图的尺寸线、尺寸界线、尺寸数字的线型、画法、标注方法与国家机械制图标准一致，尺寸界线从裁切线或中心线（或槽中心线）引出，也可把裁切线、中心线当做尺寸界线标注。

（2）印刷文字、图案以稿样为准，在设计图上不必画出，只需按比例标出尺寸范围，、用点划线画出，并在技术要求中注明印刷涂油的要求即可。

（3）立体图样应标注内尺寸，如需标注外尺寸，应在尺寸前加注“外”字。

（4）纸板名称、规格、厚度可在技术要求中提出。

3.管型折叠纸盒的结构与尺寸规范。

（1）粘贴翼倒角角度：10*15。

（2）切缝锁合/封口主摇翼宽度缩减量：一般为0.80mm或纸板厚度。

（3）切缝锁合/插舌翼片缩进量：一般为0.8mm或纸板厚度。

（4）切缝锁合/防尘翼（封口副翼）肩：根据纸盒尺寸和I或纸板厚度而变化。

（5）切缝锁合/主防尘翼（封口副翼）角度：一般为45（6）切缝锁合/次防尘翼（封口副翼）角度：一般为15。

（7）防尘翼（封口副翼）缩进量：一般为…8111111或纸板厚度。

（8）摩檫锁合/插舌翼肩：根据纸盒尺寸和或纸板厚度而变化。

产品包装设计规范一、包装设计原则1.产品定位：根据产品特点、目标市场和消费群体确定包装风格和形象。

2.突出特色：突出产品的核心卖点和优势，通过包装设计传递产品的独特性。

3.色彩搭配：选取与产品性质相符合的色彩搭配，使包装设计更加协调和吸引人。

4.布局设计：合理安排文字、图形和产品的布局，使得包装设计整体上更加美观和清晰。

5.减少冗余信息：避免包装设计中出现多余的文字和图形，让重点更加突出和易于理解。

6.版权保护：遵守版权法，确保包装设计的原创性，并获取必要的版权保护。

二、包装设计要素1.标志和品牌名称：清晰易识别的标志和品牌名称，使产品更易于辨认和记忆。

2.产品信息：提供产品的基本信息，如产品名称、规格、用途、生产日期等。

3.图片和插图：通过图像和插图展示产品的外观和功能特点，增强产品的吸引力。

4.文字描述：简洁明了的文字描述产品的特点、功效等，便于消费者了解和选择。

5.包装材质：选用符合产品性质和特点的包装材料，保障产品质量和安全。

三、包装设计流程1.研究竞争对手：了解市场上同类型产品的包装设计风格和趋势，找出自己的差异化优势。

2.制定设计方案：根据产品的特点和目标客户群体，制定相应的包装设计方案。

3.创意设计：进行创意设计，包括标志设计、形象设计和文字设计等。

4.打样和审查：制作包装样品，并进行审查和调整，确保设计符合要求。

5.生产制作：选择合适的包装材料、印刷工艺和包装形式进行生产制作。

6.市场反馈：市场上实际销售和消费者反馈后，及时进行包装设计的改进和优化。

四、包装设计常见问题及解决方法1.版权争议：确保包装设计的原创性，避免侵犯他人的版权。

2.包装材质选择：根据产品性质和特点选择合适的包装材质，如纸盒、塑料盒、玻璃瓶等。

3.图像和文字的清晰度：确保图像和文字清晰可见，避免模糊和不清楚的情况。

4.包装尺寸和容量：根据产品的大小和重量确定包装尺寸和容量，以保护产品和便于携带。

5.包装防伪技术：采用适当的包装防伪技术，确保产品的质量和品牌的声誉。

包装设计规范集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-包装设计规范1.设计原则：1.1满足客户要求：所有包装设计必须满足客户要求,在没有征得客户同意下,不可私自作有关改动,如发现客户要求有较大问题时,可同客户交流后由客户定夺；1.2低成本原则：包装设计时要做到成本最低,效果最好.例如:在条件允许的情况,能用B-B,则不用B=B,因B=B的价格较贵.同时尽量减少使用蛋格、卡板、白盒、地盒等。

卡通的外形尺寸,必须和货柜尺寸(40尺柜11.8×2.3×2.3M,20尺柜5.8×2.3×2.3M)匹配,以免货柜的高、宽、长方向有较大多余空间，增加运输成本。

同时，在单批整Lot出货的包装设计时要考虑到该落货物能否刚好用20尺柜或40尺柜装完，不可还有一些零头出，否则又要增加一货柜，使运输成本大大增加；1.3安全原则：包装设计时必须充分考虑包装材料对机体保护的安全性，不致因正常的运输、振动、承载等外界作用致使包装失败。

例如：主卡通应采用高于B=B的材质：重量较大的主卡通必须用B≡B材质；电器、仪器等产品的包装须采用发泡胶包装，以达到缓振、平稳的作用，使机内的电子元件不因受过度的外力作用而失效；当采用吸塑包装时，吸塑表面应用雪梨纸保护，以防吸塑表面刮花；对于光洁度要求较高产品的表面，要用保护膜加以保护（如玻璃表面、透明LENS表面、易刮花的五金表面等）；在设计玩具类产品的包装时，不允许用订书机钉等尖利材料连接卡通，需用胶水粘接方式，以免对儿童造成伤害；1.4体积最小原则：为了节省运输成本,做到便携、易搬运，故在进行包装设计时，须从包装方法上考虑，尽量使用包装体积最小，例如：用吸塑卡包装时，若同向层叠放置，体积为1；若反向对折放置，则总体积可能缩小为2/3；1.5易装易取原则：包装设计时要考虑作业者在装箱和拆箱时便捷、流畅，不要因设计缺陷而致使作业者很难操作，例如：在采用泡泡袋包装时，如果泡泡尺寸和成品机外形尺一样，则成品机很难装进或取出，因此设计时可考虑适当加大尺寸10～20m；1.6重量、数量适中原则：一般卡通箱的总重量应在20kg以下，以搬运工可搬运为原则。

常用包装卡纸折叠纸盒的结构尺寸标注规范包装卡纸折叠纸盒的结构尺寸标注规范是为了确保制造过程中的准确性和一致性，也是为了方便运输和储存。

下面是一般常用的包装卡纸折叠纸盒的结构尺寸标注规范：
1.尺寸标注位置
尺寸标注通常位于纸盒的底部或侧面的一角，以便于查看和识别。

标注应该清晰可见，不容易磨损或掉落。

2.盒子尺寸标注名称
一般情况下，包装卡纸折叠纸盒的结构尺寸标注应包括以下几项：- 长度（Length）：即纸盒的最长边的尺寸。

- 宽度（Width）：即纸盒的最宽边的尺寸。

- 高度（Height）：即纸盒的最高边的尺寸。

- 合页（Living hinge）：即纸盒的折叠处，这是为了方便纸盒的开合。

3.尺寸标注单位
4.壁厚标注
壁厚是指纸盒的厚度，也是制造纸盒的重要参数之一、壁厚通常以毫米（mm）为单位标注，标注应在需要的位置和角度进行。

5.折叠方向和方法的标注
如果纸盒有特定的折叠方向和方法，应该在纸盒的适当位置标注清楚。

这可以帮助操作人员正确地折叠盒子，以确保纸盒的正确形状。

6.材料标注
制造纸盒的材料也是非常重要的，因此应该在标注中包含相关的信息。

可以标注纸盒使用的纸张类型、克重、颜色等信息。

7.额外的标注要求
根据具体的设计和制造要求，可能还需要额外的标注，例如特殊的开
槽或切割位置、折叠边和预剪线等。

总之，包装卡纸折叠纸盒的结构尺寸标注规范是为了确保制造的一致
性和准确性，以及方便操作和识别。

标注应详细、清晰，包括必要的尺寸、单位、壁厚、折叠方向和方法、材料等信息，并根据具体要求添加其他的
标注。

化妆品包装设计规范手册第一章：总则 (3)1.1 设计原则 (3)1.2 设计标准 (4)第二章：包装材料选择 (4)2.1 材料分类 (4)2.1.1 塑料类 (5)2.1.2 玻璃类 (5)2.1.3 金属类 (5)2.1.4 纸质类 (5)2.1.5 其他新型材料 (5)2.2 材料特性 (5)2.2.1 物理功能 (5)2.2.2 化学稳定性 (5)2.2.3 封闭功能 (5)2.2.4 安全性 (5)2.3 材料环保要求 (5)2.3.1 减量化 (6)2.3.2 可回收性 (6)2.3.3 降解性 (6)2.3.4 低碳环保 (6)第三章：结构设计 (6)3.1 结构类型 (6)3.1.1 瓶体结构 (6)3.1.2 盖体结构 (6)3.1.3 喷头结构 (6)3.1.4 包装盒结构 (6)3.2 结构设计原则 (6)3.2.1 功能性原则 (6)3.2.2 美观性原则 (6)3.2.3 创新性原则 (7)3.2.4 环保性原则 (7)3.3 结构安全要求 (7)3.3.1 材料安全 (7)3.3.2 结构稳定性 (7)3.3.3 易开性 (7)3.3.4 密封性 (7)3.3.5 防潮、防霉 (7)3.3.6 抗压性 (7)第四章：外观设计 (7)4.1 色彩搭配 (7)4.2 图形设计 (8)第五章：标签与说明书设计 (9)5.1 标签设计 (9)5.1.1 设计原则 (9)5.1.2 设计要素 (9)5.1.3 设计要求 (9)5.2 说明书设计 (10)5.2.1 设计原则 (10)5.2.2 设计要素 (10)5.2.3 设计要求 (10)5.3 标签与说明书的法律法规要求 (10)第六章：印刷工艺 (11)6.1 印刷方式 (11)6.1.1 平版印刷 (11)6.1.2 凹版印刷 (11)6.1.3 丝网印刷 (11)6.1.4 热转印 (11)6.2 印刷质量要求 (11)6.2.1 印刷精度 (11)6.2.2 墨色均匀 (11)6.2.3 色彩还原 (12)6.2.4 表面处理 (12)6.3 印刷成本控制 (12)6.3.1 材料选择 (12)6.3.2 印刷工艺 (12)6.3.3 印刷数量 (12)6.3.4 人工成本 (12)6.3.5 管理优化 (12)第七章：包装盒设计 (12)7.1 盒型选择 (12)7.1.1 选择原则 (12)7.1.2 常见盒型 (13)7.2 盒型结构设计 (13)7.2.1 结构设计原则 (13)7.2.2 结构设计要点 (13)7.3 盒型外观设计 (13)7.3.1 外观设计原则 (13)7.3.2 外观设计要点 (13)第八章：包装盒成型与加工 (14)8.1 成型工艺 (14)8.1.1 成型方法 (14)8.1.2 成型材料 (14)8.1.3 成型工艺流程 (14)8.2 加工要求 (14)8.2.2 成型质量 (14)8.2.3 加工效率 (15)8.3 成品质量检测 (15)8.3.1 检测项目 (15)8.3.2 检测方法 (15)第九章：包装设计审查与验收 (15)9.1 审查标准 (15)9.1.1 设计合规性审查 (15)9.1.2 设计风格审查 (15)9.1.3 设计元素审查 (15)9.1.4 材料选择审查 (16)9.1.5 结构设计审查 (16)9.2 审查流程 (16)9.2.1 设计提案审查 (16)9.2.2 设计方案审查 (16)9.2.3 设计修改与完善 (16)9.2.4 设计定稿审查 (16)9.3 验收标准 (16)9.3.1 设计文件验收 (16)9.3.2 设计质量验收 (16)9.3.3 材料验收 (16)9.3.4 结构验收 (16)9.3.5 生产过程验收 (17)9.3.6 产品交付验收 (17)第十章：包装设计案例解析 (17)10.1 经典案例 (17)10.1.1 案例一：巴黎世家（Balenciaga）化妆品包装设计 (17)10.1.2 案例二：香奈儿（Chanel）化妆品包装设计 (17)10.2 创新案例 (17)10.2.1 案例一：花西子（Florasis）化妆品包装设计 (17)10.2.2 案例二：YSL（圣罗兰）化妆品包装设计 (17)10.3 案例分析 (18)10.3.1 经典案例分析 (18)10.3.2 创新案例分析 (18)第一章：总则1.1 设计原则化妆品包装设计作为产品形象的重要组成部分，应遵循以下设计原则：（1）符合品牌定位：设计应充分体现品牌特色，与品牌形象保持一致，增强消费者的品牌认知。

文件名稱产品包装纸箱设计规范文件編號版本編制部門工程部編製日期頁碼7 1.目的规范产品包装纸箱设计要求，以确保产品在搬运，储存及运输过程中之品质保证2. 範圍本规范规定了本公司纸箱结构的一般性设计要求，规定，适用于本公司产品包装纸箱设计的相关部门3. 瓦楞纸箱设计步骤内容：3.2. 纸箱单箱重量（毛重）规定根据国家标准，对人工搬运的单件包装箱最大重量规定为18kg,考虑到公司产品的特殊性及人员搬运操作方便性，公司规定产品包装单件重量不得大于15kg3.3.箱型外销内销楞形瓦楞外箱公用K=A特殊K=K A=A BC双内箱A3A B3B BC双纸盒A9A9B单隔板B3B3B单刀卡A9A9E单3.1.纸箱的结构选型（本公司包装箱一般采用GB/T6543-2008 0201 型结构）瓦楫类别瓦楞高度（™）瓦楞个數曲Shni代号h 朮JXfXfXfX大瓦楞15-53d ±2Rhi xx.x x/ HJT小瓦物 2.5-350 ±2以雜之C加y Y 7 Y7 1/ vy \中瓦IS 3. 5T28+2以4代之E坑fUl TL撤小瓦柿 1.1-2舛±4抽代之〔46 9136 ±20纸纸蜩纸纸里坑中坑面纸箱最外面的那层称为面纸，最里内的纸称为里纸，中间凹凸不平的纸为坑纸，两坑 纸中间纸称为隔纸，其材质表达方式为：◊前面的字母（如K,A,B ）表示为面纸纸质◊中间符号（如=表示瓦楞层数，9表示E 坑幼坑纸，3表示B 坑单瓦楞◊后面表示字母（如K,A,B ）表示为里纸纸质◊如K=K,表示为面纸和里纸都是K 纸材质，双层瓦楞纸（默认 BC 组合瓦楞）34依照集装箱配合最优尺寸及堆码方式进行外箱尺寸设计 341.栈板规格规定1100X l100m （单面木质栈板） 3.42外箱标准堆码方式为重叠反交错和旋转交错两种♦重叠式和正反交错堆码方式3.5. 尺寸设计要求3.5.1. 公司外箱公用尺寸为L500mm*B330n ft L370mm*330m S 种，高度依产品包装方式数量及重量决定3.5.2. 其他外箱尺寸管制f 500mm外箱标准设计内尺寸依产品重量及纸质外箱标准设计内尺寸li110mm 330mm1100mm♦旋转交错方式L: 500长宽比：1.5BH:L:370mm B:330mmH BH:依产品重量及纸质长宽比：1.123.521.瓦楞纸箱的尺寸以内尺寸为标准，如需标注外尺寸应在尺寸前加“外”字，单位为毫米（mr）内尺寸就是纸箱内净空尺寸，以长、宽、高顺序表示，字母代号以L、B H表示。

产品包装设计规范产品包装的设计规范是指根据产品的特点和市场需求，对产品包装进行设计和规范化的要求。

产品包装设计规范包括以下方面内容：1. 产品特点分析：对产品的性质、功能、用途等进行全面分析，确定产品的包装设计方向。

2. 目标市场分析：了解目标市场的消费群体特点、喜好和购买习惯，确定产品包装的定位和风格。

3. 包装材料选择：根据产品特性和市场需求选择适合的包装材料，例如纸盒、塑料盒、玻璃瓶等。

4. 色彩搭配：根据产品的特点和市场需求确定包装的主色调和辅助色彩，保持一致性和吸引力。

5. 字体设计：选择易于辨认和识别的字体，确保产品信息清晰可读。

6. 图形和标志设计：设计产品标志和图形，体现产品的特点和品牌价值。

7. 包装形状设计：根据产品的形状、大小和用途，设计合适的包装形状，便于运输和携带。

8. 包装结构设计：设计合理的包装结构，保护产品不受损坏，提高包装的使用价值。

9. 包装条码和标签设计：设计清晰的产品条码和标签，方便销售和管理。

10. 绿色环保设计：考虑包装的环保性，选择可回收、可降解的材料，降低对环境的影响。

11. 用户体验设计：从用户角度出发，设计方便实用的包装，提升用户体验和购买意愿。

12. 法规合规要求：遵守相关的法规法律，确保包装符合法规要求，不违反相关规定。

13. 成本控制：在满足产品需求的前提下，控制包装设计和制造成本，提高生产效益。

14. 品牌传播：通过包装设计，传递产品的品牌形象和核心价值，提升品牌的知名度和影响力。

15. 创新和差异化：注重创新和差异化设计，提高产品包装的竞争力和市场份额。

总之，产品包装设计规范是根据产品特点和市场需求，对产品包装进行设计和规范化的一系列要求和规定。

通过合理的包装设计，可以提升产品的形象和竞争力，提高销售和市场份额。

包装设计制作规范包装的作用是增加产品附加值，促销，保护商品在运输中的安全行等。

因此一个包装设计根据产品的不同。

要求最少包括保护产品，保护延长保质期，抗震能力，节省运输空间。

节约包装成本。

然后再是醒目，符合消费者群体审美（高档或通俗）这些。

包装设计要素：1．主展面设计由于它的面积相对较小，同时本身就是商品形象，设计画面要迅速把商品介绍给消费者，利用文字和特写形象的手法直接表现。

2．整体设计因主展面并不是局部，不应该是孤立的，要考虑整个包装物的整体形象，通过文字、图形和色彩之间连贯、重复、呼应和分割等手法，形成构图的整体。

包装设计制作时如果只注重于产品包装画面的设计彩稿是不行的。

产品包装画面的设计彩稿只是一种纸上的蓝图，并不是产品包装的成品，它必须通过以上的一系列生产流程才能得以实现。

设计师要达到预期的效果，就必须了解制版、印刷的生产工艺。

现代包装的成型流程：设计一制作印刷稿一分色、制版一印刷(包括轧凹凸、烫金、贴膜)一轧盒一粘合成型。

印刷是包装设计最基本的、最重要的一项加工工艺。

而所谓印刷就是以各种不同的方法，通过一种印版将文字或图形制咸大量的复制品。

不同的印刷工艺有着不同的特点，目前纸张的印刷工艺主要有两种方法：铅版、铜版印刷，也可称为凸版印，凸版印的印刷机是一种半手工操作的小机器；另一种是较先进的胶印印刷，也可称为平印，胶印的印刷机有小胶印机和大胶印机。

凸版印刷与平印印刷由于工艺不同，所取得的效果也截然不同，设计时对设计稿的要求也不同。

因此，晖凰印刷设计建议在设计前就得考虑将采用哪一种印刷方法，尤其必须弄清将采用凸印还是胶印印刷。

1．凸版印刷凸版印刷必须根据彩色设计稿．另外再绘制区分颜色的套版黑白稿。

对于凸版印刷的包装来说，黑白稿是很重要的一环．它将直接用来照相感光。

黑白稿绘制得不好，或者与原稿不符，分版不对将影响到印刷的效果。

要注意放切口，切口是指印刷品在印刷后用刀切的那部分，一般切口必须要留3mm。

产品包装纸箱设计规范标准[详]⽂件名稱产品包装纸箱设计规范⽂件編號版本編制部⾨⼯程部編製⽇期⾴碼7 1.⽬的规范产品包装纸箱设计要求，以确保产品在搬运，储存及运输过程中之品质保证2. 範圍本规范规定了本公司纸箱结构的⼀般性设计要求，规定，适⽤于本公司产品包装纸箱设计的相关部门3. ⽡楞纸箱设计步骤内容：3.2. 纸箱单箱重量（⽑重）规定根据国家标准，对⼈⼯搬运的单件包装箱最⼤重量规定为18kg,考虑到公司产品的特殊性及⼈员搬运操作⽅便性，公司规定产品包装单件重量不得⼤于15kg3.3.箱型外销内销楞形⽡楞外箱公⽤K=A特殊K=K A=A BC双内箱A3A B3B BC双纸盒A9A9B单隔板B3B3B单⼑卡A9A9E单3.1.纸箱的结构选型（本公司包装箱⼀般采⽤GB/T6543-2008 0201 型结构）⽡楫类别⽡楞⾼度（?）⽡楞个數曲Shni代号h 朮JXfXfXfX⼤⽡楞15-53d ±2Rhi xx.x x/ HJT⼩⽡物 2.5-350 ±2以雜之C加y Y 7 Y7 1/ vy \中⽡IS 3. 5T28+2以4代之E坑fUl TL撤⼩⽡柿 1.1-2⾇±4抽代之〔46 9136 ±20纸纸蜩纸纸⾥坑中坑⾯纸箱最外⾯的那层称为⾯纸，最⾥内的纸称为⾥纸，中间凹凸不平的纸为坑纸，两坑纸中间纸称为隔纸，其材质表达⽅式为：前⾯的字母（如K,A,B ）表⽰为⾯纸纸质中间符号（如=表⽰⽡楞层数，9表⽰E 坑幼坑纸，3表⽰B 坑单⽡楞后⾯表⽰字母（如K,A,B ）表⽰为⾥纸纸质如K=K,表⽰为⾯纸和⾥纸都是K 纸材质，双层⽡楞纸（默认 BC 组合⽡楞）34依照集装箱配合最优尺⼨及堆码⽅式进⾏外箱尺⼨设计 341.栈板规格规定1100X l100m （单⾯⽊质栈板） 3.42外箱标准堆码⽅式为重叠反交错和旋转交错两种重叠式和正反交错堆码⽅式3.5. 尺⼨设计要求3.5.1. 公司外箱公⽤尺⼨为L500mm*B330n ft L370mm*330m S 种，⾼度依产品包装⽅式数量及重量决定3.5.2. 其他外箱尺⼨管制f 500mm外箱标准设计内尺⼨依产品重量及纸质外箱标准设计内尺⼨li110mm 330mm1100mm旋转交错⽅式L: 500长宽⽐：1.5BH:L:370mm B:330mmH BH:依产品重量及纸质长宽⽐：1.123.521.⽡楞纸箱的尺⼨以内尺⼨为标准，如需标注外尺⼨应在尺⼨前加“外”字，单位为毫⽶（mr）内尺⼨就是纸箱内净空尺⼨，以长、宽、⾼顺序表⽰，字母代号以L、B H表⽰。
