广联达-安装算量教程

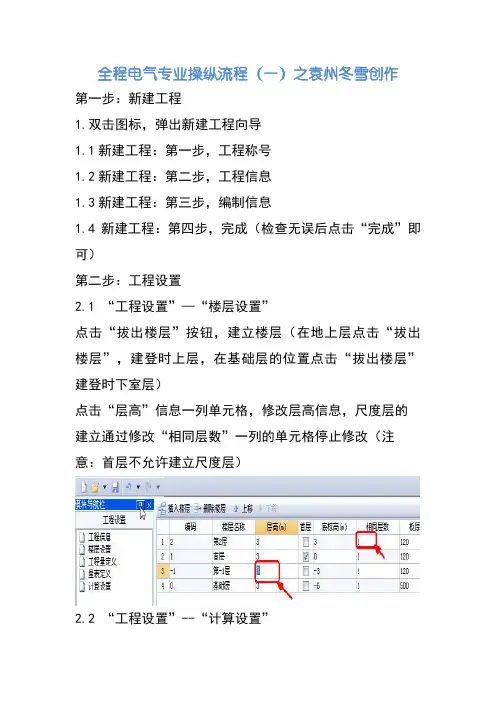

全程电气专业操纵流程（一）之袁州冬雪创作第一步：新建工程1.双击图标，弹出新建工程向导1.1新建工程：第一步，工程称号1.2新建工程：第二步，工程信息1.3新建工程：第三步，编制信息1.4新建工程：第四步，完成（检查无误后点击“完成”即可）第二步：工程设置2.1 “工程设置”—“楼层设置”点击“拔出楼层”按钮，建立楼层（在地上层点击“拔出楼层”，建登时上层，在基础层的位置点击“拔出楼层”建登时下室层）点击“层高”信息一列单元格，修改层高信息，尺度层的建立通过修改“相同层数”一列的单元格停止修改（注意：首层不允许建立尺度层）2.2 “工程设置”--“计算设置”（河北定额中给排水、采暖专业的操纵高度增加费的起始值为3.6m，在计算设置中修改为3600即可）第三步：绘图输入点击左侧“模块导航栏”-- “绘图输入”，进入“绘图输入”界面3.1 “绘图输入”—“界面先容”3.2 “绘图输入”—“CAD草图”--“导入CAD图”（电子图纸的格式为“*.dwg”，直接打开电子文件是打不开的，需要在软件中打开，通过点击“导入CAD图”实现在软件中的打开）3.2.1 点击“导入CAD图”—从文件途径选择要计算的工程文件—“打开”即可.3.2.2调整原图比例，默许为1：1在计算时一定要调整绘图比例为1：1，以包管计算成果的准确性.可以通过“工具”—“检查线性图元长度”或者“丈量两点间间隔”检查，依照丈量出的值（实际长度）比所标注的轴距（标注尺寸）所得的比，确定是否重新导入CAD图.若比值=1：1，则无需重新导入；若比值≠1：1，则需要依照比值重新导入.丈量成果如图所示：计算得出实际尺寸和标注尺寸的比为7500：7500=1：1，则无需调整比例，直接进入相应专业即可.3.2.3 分图步调：“CAD草图”—拉框选中所要导出的CAD 图形--“导出选中CAD图形”填写图纸称号，选择保管途径，“保管”即可依照此种方法分图，将各系统，各层的图纸导出即可.导出的工程文件的后缀为“*.gvd”河北全程电气专业操纵流程（二）3.3 “绘图输入”—“识别图纸”以电气专业为例，说明一下识此外思路及方法3.3.1 识别思路3.3.2 识别顺序3.3.3 配电箱柜的识别“图例识别”和“标识识别”的区别：前者应用于单纯的CAD线组成的图例，后者应用于CAD线和文字组成的组合图例；首先切换到“电气专业”—“变电箱柜”，点击“图例识别”—拉框选中所要识此外配电箱柜，右键确认弹出新建对话框，点击“新建”—“新建配电箱柜”编辑配电箱柜的属性值（参考图纸系统图的信息，准确输入配电箱的规格尺寸及装置的距地高度，这里的属性必须准确输入，否则会影响竖直段立管的长度及配电箱柜预留长度的值）如果箱体要区分规格型号时，我们可以采取“标识识别”，那末由CAD线组成的图例而且有文字标注信息的设备即可以唯一确定出来.3.3.4 照明灯具的识别切换到“照明灯具”，点击“图例识别”—拉框选中所要识此外灯具—右键确认编辑照明灯具的属性值（修改属性中的灯签字称及距地高度）点击确认，弹出识别成果对话框灯具在识此外过程中要遵守从繁到简的顺序，即先识别复杂的图例再识别简单的图例.例如：荧光灯开关特别说明：1.软件的识别原则：完全相同的线2.在识别时一定要遵守由复杂到简单的原则，防止有“包含于”关系的构件被错误识别.切换到“照明灯具”，点击“标识识别”—拉框选中所要识此外灯具（包含CAD线和文字信息）—右键确认识别成果如下图所示：3.3.5 电线导管的识别电线导管/电缆导管的识别是在识别了配电箱柜、照明灯具、开关插座之后，这是识此外前提，只有识别了这些设备，电线导管才可以有毗连的设备，而且根据设备的属性值自动生成竖直段立管.“绘图输入”—“电线导管”—“回路识别”切换到“电线导管”，点击“回路识别”—左键点选回路中的其中任何一段—右键确认回路—右键确认，弹出属性对话框左键点选回路中的其中任何一段右键确认回路左键点选三颗线的管线，令其呈未选择状态，从而去除非两根线的管线右键确认，弹出属性对话框属性修改完成后，点击确认“绘图输入”—“电线导管”—“选择识别”（可以同时选中多条相同规格型号的管线）点击“选择识别”，左键点选三颗线的管线，可以同时选中多条相同规格型号的管线右键确认，弹出属性对话框，修改导线规格型号为3根点击“确认”依次采取“回路识别”和“选择识别”相连系的方式识别完整张图纸.3.3.6 资料表识别在识别配电箱柜、照明灯具、开关插座的过程中这些设备的信息都是通过识别后新建属性来完成的，如果图纸中提供了资料表我们便可以操纵资料表的信息将其识别，从而提高算量效率.3.3.6.1 资料表的位置我们都知道资料暗示关于配电箱柜、照明灯具、开关插座等设备的信息的，因此资料表显示在配电箱柜、照明灯具、开关插座、电气设备构件下；详细途径为“CAD操纵设置”—“资料表识别”.3.3.6.2 资料表的识别步调（1）拉框选中要识此外内容，一般只选择称号、规格型号、装置方式三列内容即可，右键确认，弹出“识别资料表”对话框选择对应关系，调整距地高度选择对应构件点击“确定”，识别即可以完成；点击“定义”按钮既可以检查识别后的构件信息.“定位CAD图”的意义是什么？如何操纵？答：第一：定位的意义简单的懂得就是：CAD图纸的绘制是在同一平面内完成的，而我们的建筑物是在竖向高度上呈一体的，定位之前就好比一张桌子上平铺有有好多张图纸一样，而我们需要将这些图纸从下至上摆列呈一套图纸，这样我们在建立了楼层信息，识别构件之后在软件中需要操纵“定位CAD 图”将分歧位置的各张图纸从下至上摆列，以包管我们的工程从下至上成一体，从而在三维状态下实现各条管线和系统的持续性.第二：何时需要定位在识别完单张CAD之后，需要识别别的一层（一张）CAD时，在识别下一张之前，我们需要找一个参照点，在切换到其它层时将其它层同一位置的点移动到我们设定的参照点.定位之后我们再次识别这一层新导入的图形，识别过程同第一层.参照点的设置可以通过“识别轴网”后操纵轴线的某个交点为参照点，如果没有现成的轴网时可以操纵添加辅助轴线的方式设定一个交点即参照点.这里只先容了两种常常使用的方法，也可以操纵建筑构件比方点画柱子操纵柱子的位置定位，当然还有其他的方法，大家可以开动脑子积极思考，以发现一种更便捷的方法，大家踊跃测验测验.第三：定位的操纵步调第一步：选择参照点方法一：“识别轴网”，操纵轴线的交点为参照点“识别轴网”三步曲（1）“CAD图管理”—“识别轴网”—“提取轴线边线”按住“Ctrl”键，左键点选某条轴线，此操纵可以选中全部轴线，右键确认（2）“提取轴线边线”按住“Ctrl”键，左键点选某条标识线，以选中所有标识线，按住“Ctrl”键不放，左键点选某个轴号，以选中所有的轴号（3）“识别轴网”—“自动识别轴网”识别后的轴网如下图所示：第二步：切换到二层（1）点击“导入CAD”图，将二层的CAD图导入到软件中在英文选择状态下，操纵轴网的快捷键“J”将轴网显示出来由上图可见，首层和二层的图形处在分歧的位置（2）点击“定位CAD图”，操纵“交点”捕获的功能，将1轴和A轴的交点选中再次操纵“交点”捕获的功能将识别后的轴网的1轴和A 轴的交点选中，便可以完成CAD图形的定位.消防专业之喷淋系统操作流程大家有了前面电气专业操纵流程和常遇问题处理方案的基础，消防专业的识别与计算可谓是小菜一碟，之前繁杂的喷头的数取只需要轻轻一按，即可以轻松实现；大量而繁琐的喷淋管道的量取只需要我们设置一下，不管是尺度设计图还是依照危险等级设计的非尺度图，操纵我们的“标识识别”和“自动识别”即可以轻松搞定.分图的操纵和基础的操纵在这里就不做赘述了，直接进入正题开端“轻轻一按，轻松识别，喷头数量全知道”.喷头数量的识别---“轻轻一按，数量自现”首先切换到“消防专业”--“喷头”点击“图例识别”--垃框选中我们要识此外喷头右键确认，喷头数量全知道喷头数量的识别我相信大家都没有问题了.2.喷淋管道的识别“选择识别”和“选择识别立管”是识别管线的两个基本功能，对于喷淋系统同样适用，相信大家有了前面的电气流程识别和常遇问题处理方案的积累学习，这部分都没有问题了.重点先容两个非常好用的功能--“标识识别”和“自动识别”（适用版本为136版本），疾速实现我们图纸中喷淋支管的识别与计算.2.1 管道识别--“标识识别”切换到消防专业--“管道”--点击“标识识别”按鼠标左键选择一个标识和对应的一段管线，右键确认弹出对话框如下图所示在第一行“请指定横管对应的构件”处，点击按钮，弹出新建构件对话框，点击“确认”，成果如图所示再次点击“确定”（第二行“请指定短立管对应的构件”默许为DN25，需要注意的短立管指的是与喷头相连的那段竖直段小管，一般均为DN25）识别成果如下图所示，所有标注有DN25的管道都可以被识别依次识别各种规格的管道，整张图很快即可以识别完.需要说明的是：1.标识识别适用于图纸设计的比较尺度的时候，每道管道在图纸上都标注了规格型号，我们可以操纵“标识识别”疾速将整张图上的管道识别完毕；2.我们在识别管道之前可以把管道信息定义完毕，这样可以减少我们定义构件的时间，从而节俭大家的计算时间.“自动识别”切换到消防专业--“管道”--点击“自动识别”按鼠标左键选择作为干管识此外CAD线，弹出如下图对话框第一行填写竖直短管的规格型号，如果我们建立好了管道的信息，可以直接选择，“依照喷头的危险等级停止设置”即可详细步调为：第一步：点击：“添加”，弹出识别构件对话框，选择完毕后，点击“确认”第二步：依次点击：“添加”--选择相应规格型号--点击“确认”第三步：依次停止以上的操纵，完成喷头数量与管道规格型号的对应关系，点击“确定”软件即可自动完成支管的识别.支管的识别成果如图所示：需要说明的是：1.此种识别仅适用于支管的识别；2.干管的识别需要我们配合“选择识别”来共同完成的.更多出色内容见【服务新干线】学习讲堂CAD图的调整分图---“导出选中的CAD图”的意义是什么？如何操纵？答：第一：分图的意义将位于同一平面的图纸分解为设计说明、系统图、平面图的形式，便于我们依照楼层统计工程量，最大限度的接近手工算量的算量习惯.第二：分图步调“绘图输入”界面—“CAD图管理”--“CAD草图”—拉框选中所要导出的CAD图形--“导出选中CAD图形”填写图纸称号，选择保管途径，“保管”即可依照此种方法分图，将设计说明、系统图，各层的平面图导出即可.导出的工程文件的后缀为“*.gvd”在导入CAD图时，如何调整“实际尺寸和标注尺寸的比”为1：1？答：可以通过“工具”—“检查线性图元长度”或者“丈量两点间间隔”检查，依照丈量出的值（实际长度）比所标注的轴距（标注尺寸）所得的比，确定是否重新导入CAD 图.若比值=1：1，则无需重新导入；若比值≠1：1，则需要依照比值重新导入.（需要注意的是这个比例和出图比例不是一回事，出图比例是方便我们在用比例尺量取管线时，乘以相应的系数，以计算长度用的）.建议我们在导入图形之后养成一个习惯，先检查比例是否是1：1，然后在停止以后一系列的算量工作.在计算时一定要调整绘图比例为1：1，以包管计算成果的准确性.可以通过“工具”—“检查线性图元长度”或者“丈量两点间间隔”检查，依照丈量出的值（实际长度）比所标注的轴距（标注尺寸）所得的比，确定是否重新导入CAD图.若比值=1：1，则无需重新导入；若比值≠1：1，则需要依照比值重新导入.丈量成果如图所示：计算得出实际尺寸和标注尺寸的比为7500：7500=1：1，则无需调整比例，直接进入相应专业即可.软件识此外基本功能？答：这四个功能是识此外基本功能，凡是涉及到数量的都可以采取“图例识别”和“标识识别”；凡是涉及到管线长度的均采取“选择识别”和“选择识别立管”，前者用于识别水平管道，后者用于识别立管.别的分歧的专业有独特的识别方式，电气中的“回路识别”，消防中的“自动识别”及“暗示识别”，通风中的“自动识别”大家可以积极使用.在识此外过程中遵守“从繁到简，从复杂到简单”的识别过程，识别错误后如何停止修改？答：在识别灯具、开关插座的时候遵守“从繁到简，从复杂到简单”的顺序，如：在识此外过程中常常会先将双联和单联的先识别，那末由于软件的识别原则是“识别完全相同的CAD线”，那末三联或者两联的都会错误识别，这种情况下，我们可以在“选择”状态下，批量选中这些构件，删除之后重新识别.详细步调为：选择状态下，点击“批量选择”弹出“批量选择”对话框选择“单联开关”，点击“确定”右键删除或者按：删除键“Delete”，敲“Enter”回车键即可，然后在重新识别即可.软件通用功能一：滚轮的四种用法？答：滚轮的四种用法：第一种：鼠标位置不变，向上推动滚轮，放大CAD 图；第二种：鼠标位置不变，向下推动滚轮，缩小CAD 图；第三种：双击滚轮，回到全屏状态；第四种：按住滚轮，移动鼠标，停止CAD图的拖动平移.软件通用功能二：框选的两种用法？答：框选：当鼠标处在选择状态时，在绘图区域内拉框停止选择；框选分为两种：第一种：左框（正框），单击图中任一点，向右方拉一个方框选择，拖动框为实线，只有完全包含在框内的图元才被选中；第二种：右框（反框），单击图中任一点，向左方拉一个方框选择，拖动框为虚线，框内及与拖动框相交的图元均被选中；分歧的应用场景下分别采取分歧的框选方式，比方在识别设备、灯具的过程总采取“正框”的方式，疾速准确的将图中CAD线选中，在识别管线的时候，矫捷的操纵右框可以加快识别速度.软件通用功能三：光标的几种状态？答：第一种：绘图状态“直线”状态“点”画状态第二种：选择状态一选择状态二软件通用功能四：公有属性和私有属性的区别？答：公有属性：也称公共属性，指构件属性中用蓝色字体暗示的属性，是全局属性（任何时候修改，所有的同名构件都会自动停止刷新）；私有属性：指构件属性中用黑色字体暗示的属性.（只针对当前选中的构件图元修改有效，而在定义界面修改属性则对已经画过的构件无效）.公有属性是全局属性，一改而全改，凡是称号为“PC16”的管均具有材质和管径相同的属性，只要修改共有属性的任何一项属性值，不管是在定义界面还是绘图界面，选中的及未选中的构件的属性均被修改；而私有属性只是针对当前选中的构件停止修改，对当前构件和之后停止绘制的构件发生影响.何时需要新建构件，何时只需修改属性，可以简单的这样懂得：PC16的管既可以穿两根线也可以穿三根线，我们在识别了两根线的管道之后再次识别三根线的时候此时由于仍旧是PC16的管，直接修改“导线规格型号”中导线的根数即可；再如标高信息只是标明配管的位置，在水平上敷设和竖直方向上安插其实不会影响管道的称号及材质.软件中的快捷键都有哪些？答：可以通过帮忙文档检查，详细途径为：菜单栏“帮忙”—“文字帮忙”—“绘图输入”—“功能先容”—“快捷键先容”F1:打开“帮忙”文件F2:切换“绘图”界面和“定义”界面F3:打开“批量选择”对话框F5：合法性检查F7：打开“CAD图层显示”对话框F8：打开“楼层图元显示设置”对话框F9：打开“汇总计算”对话框F11：打开“检查工程量”对话框F12：打开“构件图元显示设置”对话框“构件（字母）”：显示与隐藏构件，如管道（水）（G），点击”G“可以显示与隐藏水管Shift+构件（字母）：显示与隐藏构件称号，如点击”Shift+G”可以显示与隐藏水管称号.在建立楼层时尺度层和地下室层如何建立，如果在建立楼层时如果2-10层每层的层高均为5m，是不是每层都要修改层高信息呢？答：在“楼层设置”页面我们可以操纵“拔出楼层”按钮建立新的楼层，建立尺度层时可以修改“相同层数”的值为相应的尺度层层数，在建登时下室时可以在最下面一列点击“拔出楼层”，即可以建立相应的地下室层，修改相应的层高信息即可.值得说明的是软件默许建立了首层和基础层，不成以删除，地上层的编码为正数，地下层的编码为负数，基础层为0（基础层的层高是指基础底标高到首层地面或者地下室地面的高度），无地下室层时基础层必须设置，否则埋地的管道就没有存在的空间了.“资料表识别”的意义是什么？在何位置？如何操纵？答：第一：资料表识此外意义在识别配电箱柜、照明灯具、开关插座的过程中这些设备的信息都是通过识别后新建属性来完成的，如果图纸中提供了资料表我们便可以操纵资料表的信息将其识别，从而提高算量效率.第二：资料表的位置我们都知道资料暗示关于配电箱柜、照明灯具、开关插座等设备的信息的，因此资料表显示在配电箱柜、照明灯具、开关插座、电气设备构件下；详细途径为“CAD操纵设置”—“资料表识别”.第三：资料表的识别步调（1）拉框选中要识此外内容，一般只选择称号、规格型号、装置方式三列内容即可右键确认，弹出“识别资料表”对话框选择对应关系，调整距地高度选择对应构件点击“确定”，识别即可以完成；点击“定义”按钮既可以检查识别后的构件信息.竖直段立管在软件中如何计算，软件计算的原理是什么?答：竖直段立管是在软件中是自动生成的，但是前提是在识别完配电箱、灯具、开关插座之后停止识别，软件会根据相应的属性值自动生成.开关插座、灯具处的竖直段立管的长度会根据层高信息和距地高度停止计算；配电箱柜的竖直段立管的长度会根据层高信息、距地高度及箱体高度停止计算.值得说明的是竖直段短管自动生成的前提是层高信息、配电箱、灯具及开关插座属性值的正确设置.如：配电箱处的竖直段立管：开关处的立管：配电箱柜处预留长度在软件中是如何计算的？答：（1）规则中预留长度的来历（2）预留长度所需要的属性支撑，箱体尺寸和距地高度（3）“汇总计算（F9）”后，预留长度的显示，显示在出配电箱的第一根竖直段立管中.详细检查步调为：点击“动态观察”—按住鼠标左键移动鼠标停止检查点击“检查工程量”—左键选择要检查的管线，弹出“图元工程量”对话框切换到“电气线缆工程量”页签，预留长度如图所示：配电箱AL1-1的属性如下图所示：层高的信息如图所示：。

广联达安装算量软件广联达软件股份有限公司2011-3-3目录第一节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 五步流程1.1 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... 安装算量五步流程第二节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 安装算量十大功能2.1 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... 安装算量十大功能第三节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 安装算量基本功能介绍第四节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 安装六大专业操作学习4.1 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... 电气专业4.2 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... 采暖专业4.3 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... 给排水专业4.4 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... 消防水专业4.5 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... 通风空调专业第五节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 安装算量软件顺口溜5.1 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... 安装算量速记歌5.2 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... 表格输入速记歌第六节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 安装算量软件服务体系介绍第一节. 安装算量五步流程新建工程导入CAD图识别数量识别长度汇总计算看报表第二节．安装算量十大功能第三节：安装算量基本功能介绍1、软件通用功能一：滚轮的四种用法？答：滚轮的四种用法：第一种：鼠标位置不变，向上推动滚轮，放大 CAD图；第二种：鼠标位置不变，向下推动滚轮，缩小 CAD图；第三种：双击滚轮，回到全屏状态；第四种：按住滚轮，移动鼠标，进行 CAD图的拖动平移。

2、软件通用功能二：框选的两种用法？答：框选：当鼠标处在选择状态时，在绘图区域内拉框进行选择；框选分为两种：第一种：左框（正框），单击图中任一点，向右方拉一个方框选择，拖动框为实线，只有完全包含在框内的图元才被选中；第二种：右框（反框），单击图中任一点，向左方拉一个方框选择，拖动框为虚线，框内及与拖动框相交的图元均被选中；不同的应用场景下分别采用不同的框选方式， 比如在识别设 备、灯具的过程总采用“正框”的方式，快速准确的将图中 CAD 线选中，在识别管线的时候， 灵活的利用右框可以加快识别速度。

广联达安装算量软件导图流程(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--广联达安装算量软件导图流程一、准备阶段1、新建工程：2、保存3、楼层设置：模块导航栏→工程设置→楼层设置：点首层，插入楼层，建立地上层。

点基础层，插入楼层，建立地下层。

按建筑施工图立面图输入层高，核对底标高是否与图纸一致。

4、导入图纸：模块导航栏→绘图输入→CAD图管理→CAD草图工具栏→导入CAD图→导入图纸→设置比例（量取图中的尺寸，填写实际尺寸）二、识别阶段1、分割图纸：模块导航栏→CAD图管理→CAD草图→导出选中CAD图形→根据专业，框选图纸，输入图纸名称，只分割平面图、材料表2、定位图纸：分别切换楼层，导入CAD图，导入已分割的图纸，定位图纸，新建一个辅助轴网，以此辅助轴网的左下交点作为定位点，选择平面图的1轴、A轴交点移动到定位点。

3、模块导航栏→切换到给排水→管道→定义管道→定义一个管道，可以复制，修改后生成新的管道。

软件快捷操作方法和技巧1、对象捕捉工具栏→点右键→设置→交点（点击水平线、点击垂直线）→确定2、F8：三维楼层显示设置3、视图→恢复默认界面风格：可以恢复界面4、F7：CAD图层显示笔记本电脑操作方法：Fn+F75、撤销上次操作：Ctrl+Z6、ESC——取消命令7、Ctrl+3：动态观察Ctrl+Enter：俯视8、识别轴网：不建议用模块导航栏→CAD图管理→识别轴网工具栏→提取轴线边线→提取轴线标示→识别轴网→自动识别轴网提取轴线边线：按Ctrl，点轴线，右键确定。

定义构件和绘制图的命令1、F2：定义和绘图切换键定义→构件：比如公章：只有一个。

绘图→图元：比如把公章盖在纸上：可有多个。

把构件画在绘图界面，才能形成图元，广联达软件只计算图元工程量。

2、定义构件和绘制图元的方法：在定义构件和绘制图元前，首先切换楼层和构件类型。

定义构件：首先切换到需要定义构件的楼层和构件类型。

广联达2024算量软件操作步骤详解1.打开软件。

在电脑桌面上找到广联达2024算量软件的快捷方式，双击打开软件。

软件启动后，会显示主界面。

2.创建工程。

在主界面的左上方，找到“新建工程”按钮，单击该按钮。

在弹出的对话框中，填写工程名称、项目地址、单位名称等信息。

然后单击“确定”按钮，完成工程的创建。

3.导入工程图纸。

在主界面的左侧导航栏中，找到“图纸列表”选项，并单击打开。

在图纸列表界面中，点击“添加”按钮。

然后选择需要导入的工程图纸文件，单击“确定”按钮，完成图纸的导入。

4.结构模型创建。

在主界面的工作区域中，找到“结构模型创建”按钮，并单击打开。

在结构模型创建界面中，选择需要创建的结构类型，例如梁、柱等。

然后根据实际情况填写结构的尺寸、材料等信息。

点击“确定”按钮，完成结构模型的创建。

5.荷载设置。

在主界面的工作区域中，找到“荷载设置”按钮，并单击打开。

在荷载设置界面中，选择需要添加的荷载类型，例如活载、恒载等。

然后根据实际需要填写荷载的数值和作用位置等信息。

点击“确定”按钮，完成荷载设置。

6.分析计算。

在主界面的工作区域中，找到“分析计算”按钮，并单击打开。

在分析计算界面中，选择需要进行的分析类型，例如静力弹性分析、动力弹性分析等。

然后点击“计算”按钮，软件将根据输入的信息进行计算，并生成计算结果。

7.结果查看。

在主界面的工作区域中，找到“结果查看”按钮，并单击打开。

在结果查看界面中，可以查看结构模型在各个荷载工况下的位移、内力、应力等结果。

可以根据需要选择不同的结果查看方式，例如图表显示、数据表格显示等。

8.报表导出。

在主界面的工作区域中，找到“报表导出”按钮，并单击打开。

在报表导出界面中，选择需要导出的报表类型，例如设计计算报表、构件配筋报表等。

然后选择导出格式和保存路径，并点击“确定”按钮，完成报表的导出。

9.结果分析。

根据导出的报表和计算结果，进行结果分析。

可以根据计算结果来评估结构的强度、稳定性等，并可以根据需要进行结构优化设计。

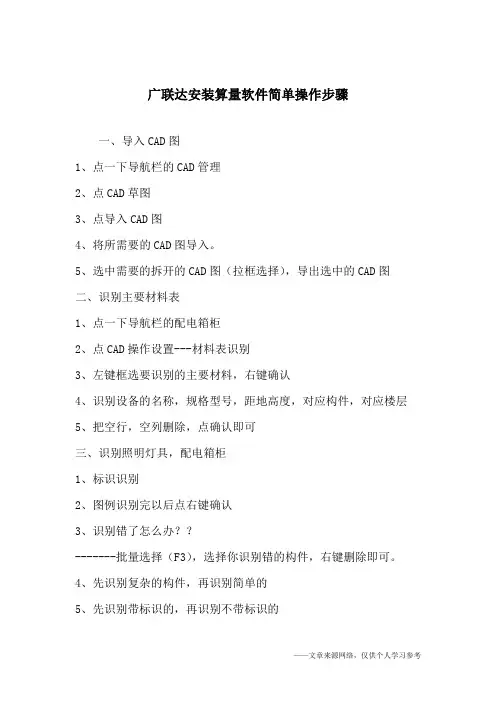

广联达安装算量软件简单操作步骤一、导入CAD图1、点一下导航栏的CAD管理2、点CAD草图3、点导入CAD图4、将所需要的CAD图导入。

5、选中需要的拆开的CAD图（拉框选择），导出选中的CAD图二、识别主要材料表1、点一下导航栏的配电箱柜2、点CAD操作设置---材料表识别3、左键框选要识别的主要材料，右键确认4、识别设备的名称，规格型号，距地高度，对应构件，对应楼层5、把空行，空列删除，点确认即可三、识别照明灯具，配电箱柜1、标识识别2、图例识别完以后点右键确认3、识别错了怎么办？？-------批量选择（F3），选择你识别错的构件，右键删除即可。

4、先识别复杂的构件，再识别简单的5、先识别带标识的，再识别不带标识的四、识别管线1、有标识的先识别带标识的—回路标识识别2、没有标识的可以选择回路识别或者直接用选择识别注意：一定要清楚电气专业的识别顺序。

五、桥架1、新建一个工程，导入首层弱电平面图2、点一下导航栏的智控弱电—电缆导管3、再用选择识别---选中需要识别的桥架选的时候选中，中间那根线进行识别4、识别管线5、设置起点6、汇总计算7、查看工程量8、布置立管六、先识别卫生器具，再识别管道，最后识别阀门法兰1、图例识别卫生器具2、选择识别管道3、图例识别阀门法兰4、选择识别立管5、延伸水平管6、识别管道上面的附件，如阀门，用图例识别7、注意：识别顺序，识别管道附件的时候一定别忘记先识别管道七、通风空调1、先识别风管，在识别通头----识别风管，可以采用自动识别、选择识别2、在识别风管上面的风管部件如：风口----识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西八、消防1、先识别喷头---采用图例识别2、在识别管道---有标识的采用标识识别没有标识的时候采用自动识别3、标识识别的时候—点完标识识别，然后把里面有的管道全部新建好，这样可以提高速度。

4、很多情况下是没有带标识的，这个时候可以采用自动识别---自动识别也是先一个个新建好5、CAD操作设置---只显示选中的CAD图元所在的图层（选的时候选中喷头、管道、标识）即可。

广联达-安装算量教程第一项:消防专业之喷淋系统操作流程大家有了前面电气专业操作流程和常遇问题解决方案的基础～消防专业的识别与计算可谓是小菜一碟～之前繁杂的喷头的数取只需要轻轻一按～便可以轻松实现,大量而繁琐的喷淋管道的量取只需要我们设置一下～不论是标准设计图还是按照危险等级设计的非标准图～利用我们的“标识识别”和“自动识别”便可以轻松搞定。

分图的操作和基础的操作在这里就不做赘述了～直接进入正题开始“轻轻一按～轻松识别～喷头数量全知道”。

喷头数量的识别---“轻轻一按～数量自现”首先切换到“消防专业”--“喷头”点击“图例识别”--垃框选中我们要识别的喷头右键确认～喷头数量全知道喷头数量的识别我相信大家都没有问题了。

2.喷淋管道的识别“选择识别”和“选择识别立管”是识别管线的两个基本功能～对于喷淋系统同样适用～相信大家有了前面的电气流程识别和常遇问题解决方案的积累学习～这部分都没有问题了。

重点介绍两个非常好用的功能--“标识识别”和“自动识别”,适用版本为136版本,～快速实现我们图纸中喷淋支管的识别与计算。

2.1 管道识别--“标识识别”切换到消防专业--“管道”--点击“标识识别”按鼠标左键选择一个标识和对应的一段管线～右键确认弹出对话框如下图所示在第一行“请指定横管对应的构件”处～点击按钮～弹出新建构件对话框～点击“确认”～结果如图所示再次点击“确定”,第二行“请指定短立管对应的构件”默认为DN25～需要注意的短立管指的是与喷头相连的那段竖直段小管～一般均为DN25, 识别结果如下图所示～所有标注有DN25的管道均可以被识别依次识别各种规格的管道～整张图很快便可以识别完。

需要说明的是:1. 标识识别适用于图纸设计的比较标准的时候～每一道管道在图纸上都标注了规格型号～我们可以利用“标识识别”快速将整张图上的管道识别完毕,2. 我们在识别管道之前可以把管道信息定义完毕～这样可以减少我们定义构件的时间～从而节约大家的计算时间。

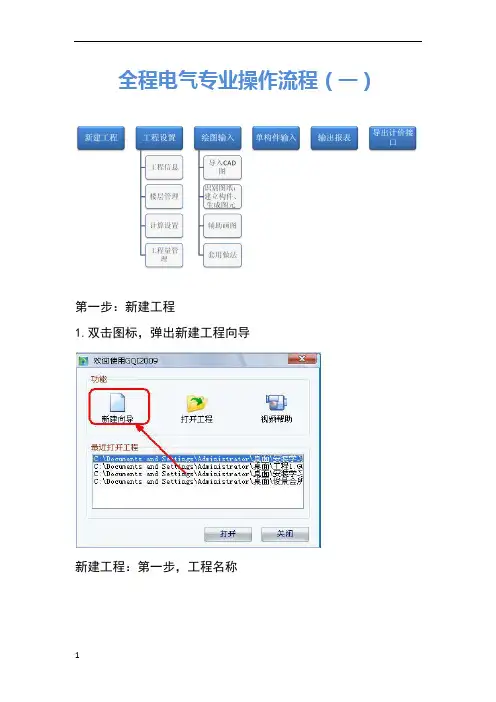

全程电气专业操作流程（一）第一步：新建工程1.双击图标，弹出新建工程向导新建工程：第一步，工程名称新建工程：第二步，工程信息新建工程：第三步，编制信息新建工程：第四步，完成（检查无误后点击“完成”即可）第二步：工程设置“工程设置”—“楼层设置”点击“插入楼层”按钮，建立楼层（在地上层点击“插入楼层”，建立地上层，在基础层的位置点击“插入楼层”建立地下室层）点击“层高”信息一列单元格，修改层高信息，标准层的建立通过修改“相同层数”一列的单元格进行修改（注意：首层不允许建立标准层）“工程设置”--“计算设置”（河北定额中给排水、采暖专业的操作高度增加费的起始值为，在计算设置中修改为3600即可）第三步：绘图输入点击左侧“模块导航栏”-- “绘图输入”，进入“绘图输入”界面“绘图输入”—“界面介绍”“绘图输入”—“CAD草图”--“导入CAD图”（电子图纸的格式为“*.dwg”，直接打开电子文件是打不开的，需要在软件中打开，通过点击“导入CAD图”实现在软件中的打开）点击“导入CAD图”—从文件路径选择要计算的工程文件—“打开”即可。

调整原图比例，默认为1：1在计算时一定要调整绘图比例为1：1，以保证计算结果的准确性。

可以通过“工具”—“查看线性图元长度”或者“测量两点间距离”查看，按照测量出的值（实际长度）比所标注的轴距（标注尺寸）所得的比，确定是否重新导入CAD图。

若比值=1：1，则无需重新导入；若比值≠1：1，则需要按照比值重新导入。

测量结果如图所示：计算得出实际尺寸和标注尺寸的比为7500：7500=1：1，则无需调整比例，直接进入相应专业即可。

分图步骤：“CAD草图”—拉框选中所要导出的CAD图形--“导出选中CAD图形”填写图纸名称，选择保存路径，“保存”即可按照此种方法分图，将各系统，各层的图纸导出即可。

导出的工程文件的后缀为“*.gvd”河北全程电气专业操作流程（二）“绘图输入”—“识别图纸”以电气专业为例，说明一下识别的思路及方法识别思路识别顺序配电箱柜的识别“图例识别”和“标识识别”的区别：前者应用于单纯的CAD线组成的图例，后者应用于CAD线和文字组成的组合图例；首先切换到“电气专业”—“变电箱柜”，点击“图例识别”—拉框选中所要识别的配电箱柜，右键确认弹出新建对话框，点击“新建”—“新建配电箱柜”编辑配电箱柜的属性值（参考图纸系统图的信息，准确输入配电箱的规格尺寸及安装的距地高度，这里的属性必须准确输入，否则会影响竖直段立管的长度及配电箱柜预留长度的值）如果箱体要区分规格型号时，我们可以采用“标识识别”，那么由CAD线组成的图例并且有文字标注信息的设备便可以唯一确定出来。
