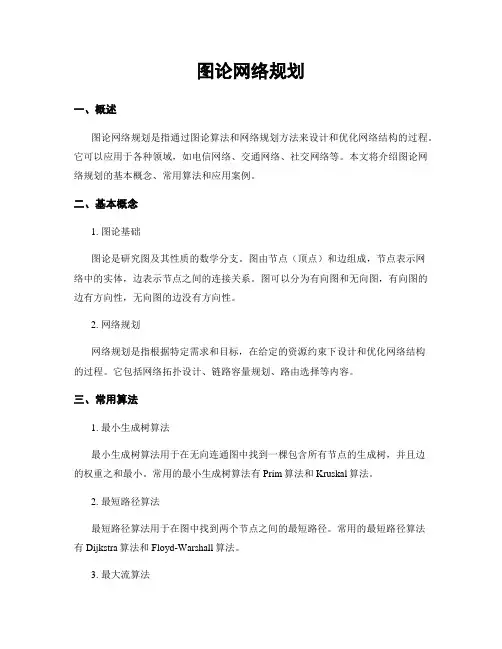

图论网络规划一、概述图论网络规划是指通过图论算法和网络规划方法来设计和优化网络结构的过程。
它可以应用于各种领域，如电信网络、交通网络、社交网络等。
本文将介绍图论网络规划的基本概念、常用算法和应用案例。
二、基本概念1. 图论基础图论是研究图及其性质的数学分支。
图由节点（顶点）和边组成，节点表示网络中的实体，边表示节点之间的连接关系。
图可以分为有向图和无向图，有向图的边有方向性，无向图的边没有方向性。
2. 网络规划网络规划是指根据特定需求和目标，在给定的资源约束下设计和优化网络结构的过程。
它包括网络拓扑设计、链路容量规划、路由选择等内容。
三、常用算法1. 最小生成树算法最小生成树算法用于在无向连通图中找到一棵包含所有节点的生成树，并且边的权重之和最小。
常用的最小生成树算法有Prim算法和Kruskal算法。
2. 最短路径算法最短路径算法用于在图中找到两个节点之间的最短路径。
常用的最短路径算法有Dijkstra算法和Floyd-Warshall算法。
3. 最大流算法最大流算法用于在有向图中找到一条从源节点到汇节点的路径，使得路径上的边的总容量最大。
常用的最大流算法有Ford-Fulkerson算法和Edmonds-Karp算法。
四、应用案例1. 电信网络规划在电信网络中，图论网络规划可以用于确定网络节点的位置和连接方式，以及链路的容量规划和路由选择。
通过优化网络结构，可以提高网络的可靠性和性能。
2. 交通网络规划在交通网络中，图论网络规划可以用于确定道路的布局和交通流量的分配。
通过优化交通网络的结构，可以减少交通拥堵和提高交通效率。
3. 社交网络分析在社交网络中，图论网络规划可以用于分析社交关系的强度和影响力。
通过分析网络结构，可以发现社交网络中的关键节点和社区结构。
五、总结图论网络规划是一种重要的网络设计和优化方法，它可以应用于各种领域。
通过合理应用图论算法和网络规划方法，可以优化网络结构，提高网络的可靠性和性能。

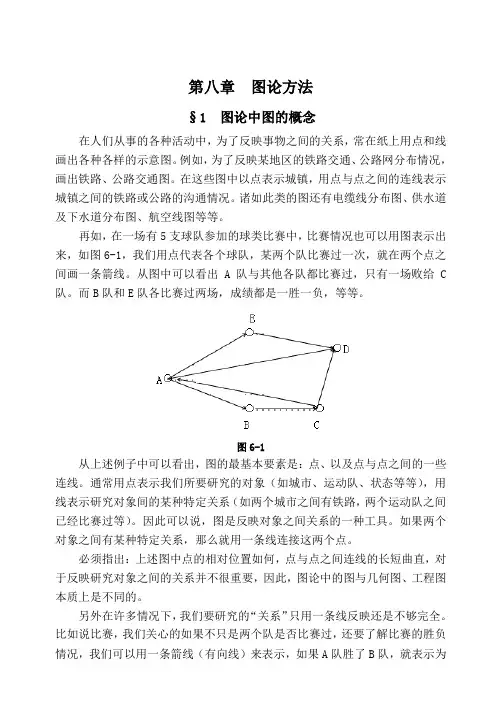

第八章图论方法§1 图论中图的概念在人们从事的各种活动中，为了反映事物之间的关系，常在纸上用点和线画出各种各样的示意图。
例如，为了反映某地区的铁路交通、公路网分布情况，画出铁路、公路交通图。
在这些图中以点表示城镇，用点与点之间的连线表示城镇之间的铁路或公路的沟通情况。
诸如此类的图还有电缆线分布图、供水道及下水道分布图、航空线图等等。
再如，在一场有5支球队参加的球类比赛中，比赛情况也可以用图表示出来，如图6-1，我们用点代表各个球队，某两个队比赛过一次，就在两个点之间画一条箭线。
从图中可以看出A队与其他各队都比赛过，只有一场败给C 队。
而B队和E队各比赛过两场，成绩都是一胜一负，等等。
图6-1从上述例子中可以看出，图的最基本要素是：点、以及点与点之间的一些连线。
通常用点表示我们所要研究的对象（如城市、运动队、状态等等），用线表示研究对象间的某种特定关系（如两个城市之间有铁路，两个运动队之间已经比赛过等）。
因此可以说，图是反映对象之间关系的一种工具。
如果两个对象之间有某种特定关系，那么就用一条线连接这两个点。
必须指出：上述图中点的相对位置如何，点与点之间连线的长短曲直，对于反映研究对象之间的关系并不很重要，因此，图论中的图与几何图、工程图本质上是不同的。
另外在许多情况下，我们要研究的“关系”只用一条线反映还是不够完全。
比如说比赛，我们关心的如果不只是两个队是否比赛过，还要了解比赛的胜负情况，我们可以用一条箭线（有向线）来表示，如果A队胜了B队，就表示为A→B。
如图6-1所示，从图中可以看出A队三胜一负，D队三场全负等。
类似的情况在生产和生活中也是常见的，例如交通运输中的“单行线”、部门之间的领导与被领导关系、一项生产活动中各工序之间的先后次序关系等等。
图论中把不带箭头的连线叫做边，把带箭头的连线叫做弧。
如果一个图是由点和边所构成的，则称之为无向图，记作G=（V，E），其中V表示图G中的所有点组成的点集合，E表示图G中所有边组成的边集合。
