自动化仪表设备工作原理汇总

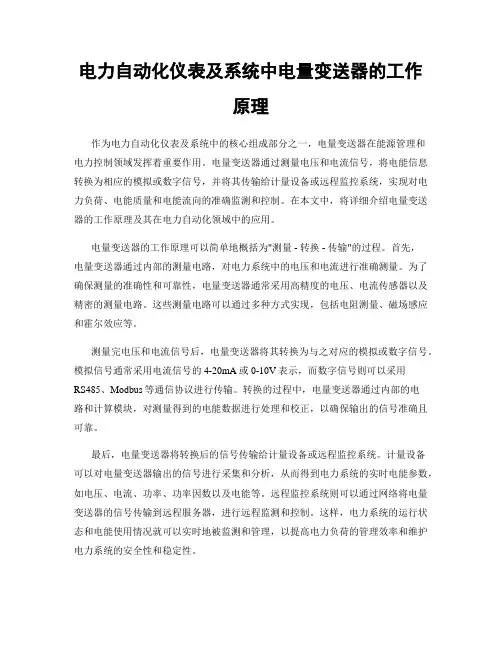

电力自动化仪表及系统中电量变送器的工作原理作为电力自动化仪表及系统中的核心组成部分之一，电量变送器在能源管理和电力控制领域发挥着重要作用。

电量变送器通过测量电压和电流信号，将电能信息转换为相应的模拟或数字信号，并将其传输给计量设备或远程监控系统，实现对电力负荷、电能质量和电能流向的准确监测和控制。

在本文中，将详细介绍电量变送器的工作原理及其在电力自动化领域中的应用。

电量变送器的工作原理可以简单地概括为"测量 - 转换 - 传输"的过程。

首先，电量变送器通过内部的测量电路，对电力系统中的电压和电流进行准确测量。

为了确保测量的准确性和可靠性，电量变送器通常采用高精度的电压、电流传感器以及精密的测量电路。

这些测量电路可以通过多种方式实现，包括电阻测量、磁场感应和霍尔效应等。

测量完电压和电流信号后，电量变送器将其转换为与之对应的模拟或数字信号。

模拟信号通常采用电流信号的4-20mA或0-10V表示，而数字信号则可以采用RS485、Modbus等通信协议进行传输。

转换的过程中，电量变送器通过内部的电路和计算模块，对测量得到的电能数据进行处理和校正，以确保输出的信号准确且可靠。

最后，电量变送器将转换后的信号传输给计量设备或远程监控系统。

计量设备可以对电量变送器输出的信号进行采集和分析，从而得到电力系统的实时电能参数，如电压、电流、功率、功率因数以及电能等。

远程监控系统则可以通过网络将电量变送器的信号传输到远程服务器，进行远程监测和控制。

这样，电力系统的运行状态和电能使用情况就可以实时地被监测和管理，以提高电力负荷的管理效率和维护电力系统的安全性和稳定性。

除了基本的电量测量和信号传输功能外，电量变送器还具有多种增强功能，以适应不同的应用需求。

比如，一些电量变送器支持电能脉冲输出功能，可以输出脉冲信号给外部的计量设备，从而实现电能表读数和计量。

另外，一些高级电量变送器还支持通信接口，如以太网、GPRS等，可以实现与上位机系统的无线通信，进一步提高电力自动化系统的远程监控和管理能力。

浅谈自动化仪表摘要：本文从自动化仪表的工作原理、使用选型、校准维护、发展趋势、设计挑战等方面，对自动化仪表的现状、使用、及发展趋势做出了简单分析。

关键字：自动化仪表；选型；校准；发展趋势Abstract: This paper makes a simple analysis of the status quo, application and the development trends of automation instrument from the aspects of work principles, employ selection, calibration maintenance, development trends, design challenges.Key words: automation Instrument; selection; calibration; development trends随着现代科技进步,自动化得到了越来越广泛的应用,自动化水平已成为衡量各行各业现代化水平的一个重要标志。

1自动化仪表工作原理自动化仪表是自控系统中关键的子系统之一。

一般的自动化检测仪表主要由三个部分组成:(1)传感器,利用各种信号检测被测模拟量;(2)变送器,将传感器所测量的模拟信号转变为4～20 mA的电流信号,并送到可编程序控制器(PLC)中;(3)显示器,将测量结果直观地显示出来,提供结果。

这三个部分有机地结合在一起,缺少其中的任何一部分,则不能称为完整的仪表。

自动化检测仪表以其测量精确、显示清晰、操作简单等特点,在工业生产中得到了广泛的应用,而且自动化检测仪表内部具有与微机的接口,更是自动化控制系统中重要的部分,被称为自动化控制系统的眼睛。

2自动化仪表的使用选型自动化仪表品种、类型较多,正确选用并非易事,选用要坚持实事求是的原则:(1)不要轻信厂商宣传,厂商为利所图,往往对仪表的技术指标夸大其词,选用时要理性分析这些参数的依据,有无检验证明。

自动化仪表系统设备讲解
自动化仪表系统设备是一种集成了多种自动化元件，具有测量、显示、记录或测量、控制、报警等多种功能的自动化技术工具。

它本身是一个系统，同时也是整个自动化系统中的一个子系统。

自动化仪表系统设备的主要功能是进行信息形式的转换，将输入信号转换成输出信号。

信号可以按时间域或频率域表达，信号的传输则可调制成连续的模拟量或断续的数字量形式。

在生产过程中，设备和管道的不同部位的介质的温度、压力、流量、料位等物理量都在快速变化，而且总是在变化。

为了对这些物理量进行准确的测量和控制，需要使用各种自动化仪表系统设备。

其中，压力仪表用于检测压力、真空和压差，按其工作原理可分为弹性压力计、传感压力表、液柱压力计等。

流量仪表有很多种，目前应用最广泛的是节流装置及其配套的差压流量变送器，常用的节流装置有孔板、喷嘴和文丘里管等。

液位计主要测量某种介质的液位或两种比重不同的液体的界面以及塔、罐、槽中固体物料的液位。

这些自动化仪表系统设备通过各种传感器和变送器，将物理量转换成电信号或气信号，然后传输到控制中心进行数据处理和控制。

自动化仪表系统设备
的使用，可以大大提高生产过程的自动化水平，提高生产效率，降低能耗和减少人工操作的风险。

二十种仪器仪表的工作原理动图
搜集了一部分仪器仪表的工作原理动图，直观理解，一看就懂，收藏一下涨知识！
1.探伤仪
2.氧浓度传感器
3.电容传感器
4.差压式液位计（负迁移）
5.差压式液位计（无迁移）
6.差压式液位计（正迁移）
7.料位计（称重式）
8.电位式传感器
9.电子吊称
10.电子皮带秤
11.布料张力控制原理
12.氧化铝湿敏电容
13.编码液位计
14.荷重传感器应用
15.汽车衡
16.陶瓷湿度传感器
17.压阻式传感器测量液位
18.应变式加速度传感器
19.直滑式电位器控制气缸活塞行程
20.超声波测量密度原理。

化工自动化及仪表第九章1. 引言本章主要介绍化工自动化及仪表的第九章内容。

在化工生产过程中，自动化技术的应用日益广泛。

仪表是自动化系统中的核心组成部分，负责对化工过程进行监测和控制。

本章将重点介绍化工自动化系统的组成、仪表的分类及其工作原理。

2. 化工自动化系统的组成化工自动化系统通常由以下几个部分组成：2.1 控制中心控制中心是化工自动化系统的核心，负责对整个系统进行监控和控制。

它通常由计算机和控制器等设备组成，能够实时获取和处理化工过程中的数据，并根据事先设定的控制策略进行相应的操作。

2.2 信号传输网络信号传输网络是将控制中心和仪表之间的信号进行传输的通道。

常用的信号传输方式包括有线传输和无线传输。

有线传输主要采用电缆，而无线传输主要采用无线电波传输。

2.3 仪表设备仪表设备是化工自动化系统中最关键的组成部分，用于对化工过程进行监测和控制。

常见的仪表设备包括压力传感器、温度传感器、流量计、液位计等。

这些仪表设备能够将经过转换的信号传输给控制中心，实现对化工过程的监控和控制。

2.4 执行机构执行机构是负责对化工过程进行实际操作的设备，如阀门、泵等。

它们接收来自控制中心的信号，根据信号的指令进行相应的动作，以实现对化工过程的控制。

3. 仪表的分类根据仪表的功能和特点，可以将仪表分为以下几类：测量仪表主要用于对化工过程中的各种参数进行测量，如温度、压力、流量等。

它们能够准确地获取并显示参数的数据，为控制中心提供有关化工过程的重要信息。

3.2 控制仪表控制仪表主要用于对化工过程进行控制，如调节温度、压力、流量等。

它们能够根据控制中心提供的信号，控制执行机构的运行，从而实现对化工过程的精确控制。

保护仪表用于对化工过程进行安全保护，如检测阀门是否正常、管道是否泄漏等。

它们能够及时发现潜在的风险并采取相应的措施，避免事故的发生。

3.4 记录仪表记录仪表主要用于对化工过程中的各种参数进行记录和保存。

它们能够将参数的变化情况记录下来，并以图表或曲线的形式展示，为分析和评估化工过程提供依据。

过程控制与自动化仪表知识点过程控制与自动化仪表是现代工业领域中的重要组成部分，对于生产过程的控制和监测具有关键作用。

本文将介绍一些与过程控制与自动化仪表相关的知识点，包括仪表的分类、工作原理以及在工业过程中的应用。

一、仪表的分类在过程控制与自动化领域中，仪表按照测量信号类型和测量原理可以分为多个不同的分类。

常见的仪表分类包括以下几种：1.按照测量信号类型：- 模拟仪表：能够对连续变化的物理量进行测量和显示，如压力、温度等。

- 数字仪表：使用数字方式对物理量进行测量和显示，一般通过传感器将信号转换为数字信号，例：数字压力计、数字温度计等。

2.按照测量原理：- 电气仪表：基于电气效应进行测量，如电流、电压等。

- 机械仪表：通过机械结构完成测量，如转速、位移等。

- 光学仪表：利用光原理进行测量，如光电传感器、光谱分析仪等。

二、仪表的工作原理不同类型的仪表在工作原理上也存在差异。

1.模拟仪表的工作原理：模拟仪表一般通过传感器将被测量的物理量转换为电信号，然后经过放大、调节等处理，最终将结果以模拟信号的形式进行显示和输出。

2.数字仪表的工作原理：数字仪表一般通过传感器将被测量的物理量转换为电信号，然后经过模数转换器将模拟信号转换为数字信号，数字信号经过处理后以数字方式进行显示和输出。

三、过程控制与自动化仪表的应用过程控制与自动化仪表在各个工业领域中广泛应用，主要包括以下几个方面：1.工艺参数监测与控制：过程控制与自动化仪表能够实时监测生产过程中的工艺参数，如温度、压力、液位等，并根据设定值进行控制，确保生产过程的稳定性和优化。

2.安全监测与报警：仪表还能够监测危险工作环境中的各项参数，如有毒气体浓度、火焰温度等，并及时发出警报，保护工作人员的生命安全。

3.数据采集与分析：过程控制与自动化仪表能够将各种参数数据进行采集和记录，并通过数据分析软件进行分析和优化，帮助企业提高生产效率和质量。

4.远程监控与操作：仪表系统可以与计算机网络集成，实现远程监控和操作，方便运维人员对生产过程进行远程管理和调试。

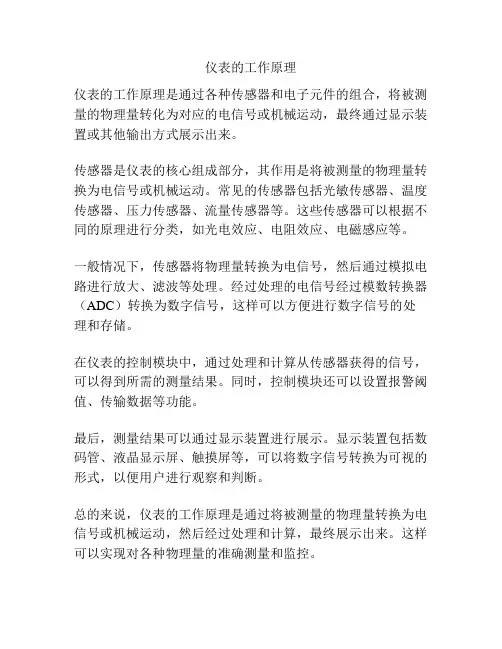

仪表的工作原理
仪表的工作原理是通过各种传感器和电子元件的组合，将被测量的物理量转化为对应的电信号或机械运动，最终通过显示装置或其他输出方式展示出来。

传感器是仪表的核心组成部分，其作用是将被测量的物理量转换为电信号或机械运动。

常见的传感器包括光敏传感器、温度传感器、压力传感器、流量传感器等。

这些传感器可以根据不同的原理进行分类，如光电效应、电阻效应、电磁感应等。

一般情况下，传感器将物理量转换为电信号，然后通过模拟电路进行放大、滤波等处理。

经过处理的电信号经过模数转换器（ADC）转换为数字信号，这样可以方便进行数字信号的处理和存储。

在仪表的控制模块中，通过处理和计算从传感器获得的信号，可以得到所需的测量结果。

同时，控制模块还可以设置报警阈值、传输数据等功能。

最后，测量结果可以通过显示装置进行展示。

显示装置包括数码管、液晶显示屏、触摸屏等，可以将数字信号转换为可视的形式，以便用户进行观察和判断。

总的来说，仪表的工作原理是通过将被测量的物理量转换为电信号或机械运动，然后经过处理和计算，最终展示出来。

这样可以实现对各种物理量的准确测量和监控。

一线通仪表原理一线通仪表是一种用于监测和控制工业生产过程的仪表，它在工业自动化控制系统中起着至关重要的作用。

一线通仪表原理是指该仪表的工作原理和基本原理，下面我们将详细介绍一线通仪表的原理。

一、传感器原理。

一线通仪表的核心部件之一是传感器，传感器是用来感知被测量的物理量并将其转化为可测量信号的装置。

传感器的原理是利用某种物理效应将被测量的物理量转化为电信号，常见的传感器原理包括电阻、电容、电感、压阻、光电等原理。

传感器原理的选择取决于被测量的物理量类型和测量精度要求。

二、信号处理原理。

一线通仪表通过传感器采集到的信号是一种微弱的模拟信号，需要经过信号处理模块进行放大、滤波、线性化等处理，将其转化为可靠的数字信号。

信号处理原理是通过模拟电路和数字电路对信号进行放大、滤波、模数转换等处理，以保证被测量的物理量能够准确地反映在仪表的显示和控制系统中。

三、显示和控制原理。

一线通仪表的显示和控制原理是将经过信号处理的数字信号转化为人们能够直观理解的物理量，并通过显示屏显示出来。

同时，一线通仪表还可以通过控制模块对被测量的物理量进行控制，以实现自动化控制系统对生产过程的监测和调节。

显示和控制原理是通过数字信号处理技术和控制算法实现的，它能够将复杂的物理量转化为直观的数字显示，并实现对生产过程的精确控制。

四、通讯原理。

一线通仪表在工业自动化控制系统中通常需要与上位机或其他设备进行通讯，以实现远程监控和数据传输。

通讯原理是指一线通仪表通过通讯接口与其他设备进行数据交换的原理，常见的通讯原理包括RS485、Modbus、Profibus等通讯协议，它们能够实现不同设备之间的数据互通和远程控制。

总结。

一线通仪表原理涉及到传感器原理、信号处理原理、显示和控制原理以及通讯原理，它们共同构成了一线通仪表的工作原理。

了解一线通仪表的原理对于工程技术人员来说是非常重要的，它能够帮助他们更好地理解和应用一线通仪表，提高生产过程的自动化水平和控制精度。

自动化仪表1.自动化仪表是一种能够自动监测、测量和控制过程变量的仪器。

它被广泛应用于各个行业，从工业生产到实验室研究，都离不开自动化仪表的支持。

本文将介绍自动化仪表的基本原理、常见类型以及应用领域。

2. 基本原理自动化仪表的基本原理是通过检测物理量，并将检测到的信号转换为可读取的电信号或数字信号。

它们通常由传感器、信号处理器和控制器等组件组成。

传感器负责将被测量的物理量转换为电信号。

常见的传感器有温度传感器、压力传感器、液位传感器等。

这些传感器可以根据被测量的物理量的不同采用不同的测量原理，如热敏效应、压阻效应等。

传感器输出的电信号经过信号处理器进行处理和放大，以便更好地满足控制要求。

信号处理器可以对信号进行滤波、放大、线性化等操作，使其具有更好的稳定性和准确性。

控制器通常是一个集成电路，负责从信号处理器接收信号，并根据预设的控制策略对被测量物理量进行控制。

控制器可以根据需要输出控制信号，如改变阀门开度、调节电机转速等。

3. 常见类型根据测量的物理量不同，自动化仪表可以分为多种类型。

以下是几种常见的自动化仪表类型：3.1 温度仪表温度仪表用于测量温度。

常见的温度仪表包括温度传感器和温度控制器。

温度传感器可以分为接触式和非接触式两种，分别用于接触式和非接触式温度测量。

温度控制器根据测量的温度信号进行控制，可以实现自动温度调节。

3.2 压力仪表压力仪表用于测量压力。

常见的压力仪表包括压力传感器和压力控制器。

压力传感器通常采用应变片或电容效应来测量压力，然后将测量到的电信号转换为数字信号。

压力控制器可以根据测量的压力信号控制阀门或泵等装置。

3.3 流量仪表流量仪表用于测量流体的流量。

常见的流量仪表包括流量传感器和流量控制器。

流量传感器可以根据流体对传感器的影响（如湿度、电导率等）进行测量，然后将测量到的信号转换为数字信号。

流量控制器可以根据测量的流量信号控制阀门或泵等装置。

4. 应用领域自动化仪表在各个行业中都有广泛的应用，以下是几个常见的应用领域：4.1 工业生产在工业生产中，自动化仪表被广泛用于实时监测和控制生产过程中的各种变量。

化工厂装置的自动化仪表系统原理与应用随着科技的不断进步和工业化的快速发展，化工行业对于自动化技术的需求也越来越高。

化工厂装置的自动化仪表系统在生产过程中起着至关重要的作用。

本文将介绍化工厂装置的自动化仪表系统的原理与应用。

一、仪表系统的原理化工厂装置的自动化仪表系统是由传感器、控制器和执行器组成的。

传感器负责将被测量的物理量转换为电信号，控制器对电信号进行处理和判断，然后通过执行器控制相关设备进行调节和控制。

1. 传感器传感器是仪表系统中最核心的部分，它能够将温度、压力、流量、液位等各种被测量的物理量转换为电信号。

常见的传感器有温度传感器、压力传感器、流量传感器和液位传感器等。

传感器的选择应根据被测量的物理量和工艺要求来确定。

2. 控制器控制器是仪表系统中的大脑，负责对传感器采集到的信号进行处理和判断，并根据设定的控制策略输出控制信号。

控制器的种类有很多，常见的有PID控制器、PLC控制器和DCS控制器等。

不同的控制器适用于不同的场合和控制要求。

3. 执行器执行器是仪表系统中的执行部分，它能够根据控制器输出的信号来控制相关设备进行调节和控制。

常见的执行器有电动阀门、调节阀门和电机等。

执行器的选择应根据被控制设备的类型和工艺要求来确定。

二、仪表系统的应用化工厂装置的自动化仪表系统在生产过程中有着广泛的应用。

以下是几个典型的应用场景。

1. 温度控制温度是化工过程中一个重要的参数，对于保证产品质量和生产效率具有重要意义。

通过温度传感器采集到的信号，控制器可以根据设定的温度范围输出控制信号，通过执行器控制加热或冷却设备来调节温度。

2. 压力控制压力是化工过程中另一个重要的参数，对于保证设备的安全运行和产品的质量具有重要意义。

通过压力传感器采集到的信号，控制器可以根据设定的压力范围输出控制信号，通过执行器控制泵或阀门等设备来调节压力。

3. 流量控制流量是化工过程中控制物料输送和反应速率的重要参数。

通过流量传感器采集到的信号，控制器可以根据设定的流量范围输出控制信号，通过执行器控制泵或阀门等设备来调节流量。

液位调节仪的工作原理液位调节仪是一种常见的工业自动化仪表，用于测量和控制液体的液位。

它通过传感器感知液位高度，并将其转换为相应的电信号，然后通过控制器对信号进行处理，最终实现对液位的准确控制。

液位调节仪的工作原理如下：1. 传感器感知液位高度：液位调节仪通常使用浮子式或压力式传感器来感知液体的液位高度。

浮子式传感器通过一个浮子连接到液位仪表的传感装置，随着液位的变化而上下浮动，从而改变浮子与传感器之间的距离，进而改变传感器的输出信号。

压力式传感器则通过在液体上方施加一定的静压力，利用液体的压力变化来感知液位的高低。

2. 信号转换：传感器感知到液位高度后，会将信号转换为相应的电信号。

这个过程通常通过信号调理模块来实现，其中包括信号放大、滤波、线性化等处理。

信号调理模块可以增强传感器信号的稳定性和准确性，使其更适合于后续的控制处理。

3. 控制处理：经过信号转换后，液位调节仪的控制器会对信号进行处理。

控制器通常具有微处理器或PLC等控制芯片，可以根据预设的控制算法对液位信号进行分析和判断。

根据分析结果，控制器会通过输出模块对执行机构进行驱动，从而实现对液位的控制。

4. 反馈控制：为了确保液位调节的准确性和稳定性，液位调节仪通常会采用反馈控制策略。

具体来说，控制器会与执行机构之间建立一个反馈回路，通过不断监测液位变化，并与预设的目标液位进行比较，控制器可以实时调整执行机构的动作，使液位保持在设定的范围内。

这样，即使在液位变化较大或外界干扰较多的情况下，液位调节仪也能够稳定地控制液位。

总结起来，液位调节仪的工作原理是通过传感器感知液位高度，将其转换为电信号后经过控制处理，最终实现对液位的准确控制。

它在工业生产中起着重要的作用，可以广泛应用于石油化工、水处理、食品加工等领域，提高生产效率和产品质量。

仪表电机原理
仪表电机是一种基于电磁学原理工作的电动机，其工作原理主要包括电磁感应和力矩平衡。

电磁感应是指当导体在磁场中运动时，会感受到由磁场引起的电磁感应力，产生电流。

在仪表电机中，电流是通过导线圈产生的，导线圈通常绕制在一个铁芯上。

当导线圈通电后，产生的磁场与外部磁场相互作用，使得导线圈受到一个力矩的作用。

力矩的大小与电流的大小以及外部磁场的强度有关。

如果电流方向改变，磁场方向也会改变，导致力矩方向也会改变。

为了保持仪表电机的转子在一个稳定位置上，需要在力矩平衡的基础上进行设计。

力矩平衡是指在电流通过导线圈产生的力矩与其他力矩之间达到平衡状态。

在仪表电机中，可能存在摩擦力矩和反电动势等，需要通过合适的设计来平衡这些力矩。

总结起来，仪表电机的工作原理是基于电磁感应和力矩平衡的。

电流通过导线圈产生磁场，而磁场与外部磁场相互作用，产生力矩作用于转子上。

为了保持稳定的工作状态，需要平衡各种力矩。
