电子技术基础练习题库及答案一、单选题(共70题,每题1分,共70分)1、本征半导体温度升高后,两种载流子浓度仍然相等。
A、✔B、×正确答案:A2、单相半波整流电路,负载电阻RL=750W,变压器次级电压有效值,U2=20V,则输出电压平均值U0为。
A、18VB、20VC、9V正确答案:C3、PN结两端加正向电压时,那么参加导电的是()A、少数载流子。
B、既有多数载流子又有少数载流子。
C、多数载流子。
正确答案:C4、符号IB表示三极管基极电流的()A、直流分量。
B、交流分量。
C、直流分量和交流分量之和。
正确答案:A5、在晶体三极管放大电路中,当输入电流一定时,若静态工作点设置太低,将产生()A、截止失真。
B、放大失真。
C、饱和失真。
正确答案:A6、三端集成稳压器cw7812的输出电压是()A、5VB、9VC、12V正确答案:C7、测得在放大状态的三极管的三个管角电位分别是15.5v,6v,6.7v,则该三极管类型是()A、npn型硅管。
B、npn型锗管C、PnP型锗管正确答案:A8、稳压管的稳压区是指其工作在()的区域。
A、正向导通。
B、反向击穿。
C、反向截止。
正确答案:B9、在由运放组成的电路中运放工作在非线性状态的电路是。
()A、差值放大器。
B、反相放大器。
C、电压比较器。
正确答案:C10、组合逻辑电路的输出与电路的原状态()A、无关B、有关C、不一定正确答案:B11、组合电路的特点是任意时刻的输出与电路的原状态有关。
A、×B、✔正确答案:A12、下列三种电路中,输入电阻最大的电路是()A、共集放大电路。
B、共射放大电路。
C、共基放大电路。
正确答案:A13、最常用的显示器件是()数码显示器。
A、七段B、五段C、九段正确答案:A14、逻辑代数运算于普通代数运算结果()A、相同B、不想同C、有的相同,有的不相同。
正确答案:C15、非门的逻辑功能是()A、有0出0。
全1出1。
B、有1出1。
模块一电路基础及简单直流电路课题一熟悉电路基础知识填空题:(请将正确答案填在空白处)1.电源负载开关连接导线2.电荷有规则的定向移动正电荷3. 0.12 1204.电路中任意两点之间的电位差称为两点之间的电压5.导体绝缘体半导体6.通过导体的电流电压7. 越小8.标称阻值额定功率允许偏差9. 交流电压最高挡10. 含有电源的闭合电路内电路外电路11. 开路通路12.电源的电动势13. 大负载小负载14. 115.满载轻载过载16.外电阻等于电源的内阻选择题:(请在下列选项中选择一个正确答案并填在括号内)1.C2. B3. D4. A5. C判断题:(判断正误并在括号内填√或×)1.√2.√3.×4.×5. ×6.√7.×8.×9.× 10.√ 11.√ 12.× 13.√简答题:1.电路的作用主要有两个方面:一是可以进行电能的传输、分配和转换,例如供电线路可以把发电厂发出的电能传输到远处的负载,再由负载将电能转换成其他形式的能;二是可以实现电信号的产生、传递和处理。
2.(略)3.电流大小的定义:单位时间内通过导体横截面的电荷的多少。
在直流电路中,若在时间t内通过导体横截面的电量为Q,则电流的大小为:因此,电流的大小与时间和电荷量有关。
4.直流电是方向不随时间变化的电流,但大小可能会发生变化,如脉动直流电;交流电流是指大小和方向都随着时间的变化而变化的。
5.6.①电位是相对量,随着参考点的改变而改变;电压是绝对量,与参考点的选择无关。
②电压就是两点之间的电位差,所以电位相同的各点间的电位差为零,电流也为零。
7.电阻为5Ω。
8.测量时,将转换开关转到交流电压挡,测量交流电压不分正、负极,所需量程由被测电压高低来确定,如电压不知,也需从高到低逐级调到合适的挡位。
9.部分电路欧姆定律:在部分电路中,通过电阻的电流与电阻两端的电压成正比,与电阻成反比。
电工电子技术习题(附答案)一、单选题(共30题,每题1分,共30分)1、目前铁路IP网的IP地址属于( )地址。
A、A类B、B类C、C类D、D类正确答案:A2、Ethernet Switch的100Mbit/s全双工端口的带宽为( )。
A、100Mbit/sB、20Mbit/sC、200Mbit/sD、10/100Mbit/s正确答案:C3、扩音机与扬声器直接配接,通常叫低阻配接,适用于( )输出的扩音机。
A、小功率定压B、小功率C、小功率定阻D、大功率正确答案:C4、华为接入网ESC显示故障或者离线,可能原因( )。
A、数据配置错误B、ESC板故障或者跳线错误C、与ESC通信的RSA,RSP,PV8,PV4故障D、以上都有可能正确答案:D5、100W扩音机输出阻抗是( )。
A、36欧B、50欧C、30欧D、60欧正确答案:A6、(考题). 郑西高铁ZXMP S385设备SE以太网板用户端口( )A、16个B、9个C、24个D、4个正确答案:B7、话路CH17对应的时隙是( )。
A、TS16B、TS17C、TS18D、TS19正确答案:C8、视频信号画面的像素数量4CIF指( )A、352 X 288B、704 X 576C、720 X 576D、1280 X 720正确答案:B9、通信段管内各站段会议系统通道均为主备用通道,主用通道为64 kbit/s可视会议,备用通道为四线音频会议。
当会议主通道故障时可通过会议汇接机操作台瞬间转换为备用通道,对会议过程无影响。
( )A、对B、错数据网正确答案:B10、应急通信线路设备的日常维护项目以下哪一项不属于月周期测试( )。
A、连接线、插件检查B、通话柱通话试验C、抢险工具等其他器材性能检查数量核对D、电缆复用器检查、室外连接试验正确答案:D11、(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。
A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案:C12、以下不是数据链路层的功能是( )A、帧同步B、对“帧”的差错检测与恢复C、链路连接的建立和分离D、对“比特流”的差错检测与恢复正确答案:B13、综合视频监控系统核心节点到区域节点的网络传输质量要求网络丢包率不大于( )A、10-6B、10-5C、10-4D、10-3正确答案:D14、一般情况下,路由器与路由器之间的连接需要使用( )网线。
第1章检测题(共100分, 120分钟)一、填空题: (每空0.5分, 共25分)1、N型半导体是在本征半导体中掺入极微量旳五价元素构成旳。
这种半导体内旳多数载流子为自由电子, 少数载流子为空穴, 不能移动旳杂质离子带正电。
P型半导体是在本征半导体中掺入极微量旳三价元素构成旳。
这种半导体内旳多数载流子为空穴, 少数载流子为自由电子, 不能移动旳杂质离子带负电。
2.三极管旳内部构造是由发射区、基区、集电区区及发射结和集电结构成旳。
三极管对外引出旳电极分别是发射极、基极和集电极。
3.PN结正向偏置时, 外电场旳方向与内电场旳方向相反, 有助于多数载流子旳扩散运动而不利于少数载流子旳漂移;PN结反向偏置时, 外电场旳方向与内电场旳方向一致, 有助于少子旳漂移运动而不利于多子旳扩散, 这种状况下旳电流称为反向饱和电流。
4、PN结形成旳过程中, P型半导体中旳多数载流子由P 向N 区进行扩散, N型半导体中旳多数载流子由N 向P 区进行扩散。
扩散旳成果使它们旳交界处建立起一种空间电荷区, 其方向由N 区指向P 区。
空间电荷区旳建立, 对多数载流子旳扩散起减弱作用, 对少子旳漂移起增强作用, 当这两种运动到达动态平衡时, PN结形成。
7、稳压管是一种特殊物质制造旳面接触型硅晶体二极管, 正常工作应在特性曲线旳反向击穿区。
三、选择题:(每题2分, 共20分)2.P型半导体是在本征半导体中加入微量旳( A )元素构成旳。
A.三价;B.四价;C.五价;D.六价。
3.稳压二极管旳正常工作状态是( C )。
A.导通状态;B.截止状态;C.反向击穿状态;D.任意状态。
5.PN结两端加正向电压时, 其正向电流是( A )而成。
A.多子扩散;B.少子扩散;C.少子漂移;D.多子漂移。
6、测得NPN型三极管上各电极对地电位分别为VE=2.1V, VB=2.8V, VC=4.4V, 阐明此三极管处在( A )。
A.放大区;B.饱和区;C、截止区;D、反向击穿区。
习题册参考答案第一章半导体二极管§1-1 半导体的基本知识一、填空题1. 导体绝缘体半导体2. 半导体3. 硅锗4. 热敏光敏掺杂5. 正负负正6. 单向导电导通截止7. 高二、判断题1.×2.×3.√三、选择题1.C2.A3.C4.A§1-2 半导体二极管一、填空题1. 阳正阴负2.硅二极管锗二极管普通整流稳压开关光敏发光变容3.正极负极4.0.7 0.35.单向导电性导通小大截止大小6.大小7.0.5 0.28.最大整流电流最高反向工作电压9.烧毁击穿10.硅稳压锗普通硅整流锗开关11.击穿开路12.小好13.电光光电发光二极管二、判断题1.×2.×3.×4.√5.×6.×7.×8.×9.× 10.√ 11.× 12.× 13.× 14.× 15.× 16.√三、选择题1.C2.C 3.B 4.B 5.B 6.D 7.B 8.C 9.A 10.A11.C 12.C 13.B 14.D 15.A 16.A 17.A 18.A四、综合题1. 答:硅管死区电压为0.5V左右而锗管为0.2V左右;硅管的正向管压降为0.7V左右而锗管为0.3V左右;硅管的反向饱和电流较小而锗管较大。
2. 答:图b)中的灯不亮。
3. 答:a)图中,二极管导通,U AO=-6V;b)图,二极管截止,U AO=-12V;c)图V1导通,V2截止,U AO=0V。
4. 答:5.答:6.答:2CZ83: N 型硅材料整流二极管序号为83 2CW55: N 型硅材料稳压二极管序号为55 2DK14: P 型硅材料开关二极管序号为14 7.答:序号 型号 所用材料F I (mA )RM U (V)R I (μA)1 2AP9 锗 5 202 1N4148 硅 100 75 5 32CZ56A硅3000258.答:图a )中,在表头处串联一个二极管,若直流电源极性接错,二极管V1反向截止,使表头指针不发生反偏,起保护表头的目的。
第7章 时序逻辑电路【7-1】已知时序逻辑电路如图所示,假设触发器的初始状态均为0。
(1 )写出电路的状态方程和输出方程。
(2) 分别列出X =0和X =1两种情况下的状态转换表,说明其逻辑功能。
(3) 画出X =1时,在CP 脉冲作用下的Q 1、Q 2和输出Z 的波形。
1J 1KC11J 1KC1Q 1Q 2CPXZ1图解:1.电路的状态方程和输出方程n 1n2n 11n 1Q Q Q X Q +=+n 2n 11n 2Q Q Q ⊕=+ CP Q Q Z 21=2.分别列出X =0和X =1两种情况下的状态转换表,见题表所示。
逻辑功能为 当X =0时,为2位二进制减法计数器;当X =1时,为3进制减法计数器。
3.X =1时,在CP 脉冲作用下的Q 1、Q 2和输出Z 的波形如图(b)所示。
题表Q Q Z图(b)【7-2】电路如图所示,假设初始状态Q a Q b Q c =000。
(1) 写出驱动方程、列出状态转换表、画出完整的状态转换图。
(2) 试分析该电路构成的是几进制的计数器。
Q c图解:1.写出驱动方程1a a ==K J ncn a b b Q Q K J ⋅== n b n a c Q Q J = n a c Q K = 2.写出状态方程n a 1n a Q Q =+ n a n a n a n a n c n a 1n b Q Q Q QQ Q Q +=+ nc n a n c n b n a 1n b Q Q Q Q Q Q +=+3.列出状态转换表见题表,状态转换图如图(b)所示。
图7.2(b)表7.2状态转换表CP na nbc Q Q Q 0 0 0 0 1 0 0 1 2 0 1 0 3 0 1 1 4 1 0 0 5 1 0 16 0 0 0n4.由FF a 、FF b 和FF c 构成的是六进制的计数器。
【7-3】在二进制异步计数器中,请将正确的进位端或借位端(Q 或Q )填入下表解:题表7-3下降沿触发 由 Q 端引出进位 由Q 端引出借位触发方式 加法计数器 减法计数器上升沿触发 由Q 端引出进位 由Q 端引出借位【7-4】电路如图(a)所示,假设初始状态Q 2Q 1Q 0=000。
习题解答【1-1】填空:1.本征半导体是,其载流子是和。
两种载流子的浓度.2.在杂质半导体中,多数载流子的浓度主要取决于,而少数载流子的浓度则与有很大关系.3.漂移电流是在作用下形成的。
4.二极管的最主要特征是,与此有关的两个主要参数是和.5.稳压管是利用了二极管的特征,而制造的特殊二极管。
它工作在。
描述稳压管的主要参数有四种,它们分别是、、、和.6.某稳压管具有正的电压温度系数,那么当温度升高时,稳压管的稳压值将。
7.双极型晶体管可以分成和两种类型,它们工作时有和两种载流子参与导电。
8.场效应管从结构上分成和两种类型,它的导电过程仅仅取决于载流子的流动;因而它又称做器件.9.场效应管属于控制型器件,而双极型晶体管是控制型器件。
10.当温度升高时,双极性晶体管的β将,反向饱和电流I CEO将,正向结压降U BE将。
11.用万用表判断电路中处于放大状态的某个晶体管的类型与三个电极时,测出最为方便。
12.晶体管工作有三个区域,在放大区时,应保证和;在饱和区,应保证和;在截止区,,应保证和。
13.当温度升高时,晶体管的共射输入特性曲线将,输出特性曲线将,而且输出特性曲线之间的间隔将.解:1.完全纯净的半导体,自由电子,空穴,相等。
2.杂质浓度,温度。
3.少数载流子,(内)电场力。
4.单向导电性,正向导通压降U F和反向饱和电流I S.5.反向击穿特性曲线陡直,反向击穿区,稳定电压(U Z),工作电流(I Emin),最大管耗(P Zmax)和动态电阻(r Z)6.增大;7.NPN,PNP,自由电子,空穴(多子,少子)。
8.结型,绝缘栅型,多数,单极型。
9.电压,电流。
10.变大,变大,变小。
11.各管脚对地电压;12.发射结正偏,集电结反偏;发射结正偏,集电结正偏;发射结反偏,集电结反偏.13.左移,上移,增大。
【1—2】在图1-2的各电路图中,E =5V ,u i =10t ωsin V ,二极管D 视为理想二极管,试分别画出输出电压u o 的波形。
第二部分《电工与电子技术基础》(第三版)练习题参考答案第一章直流电路1§ 1电路的基本概念一、填空题1.电流、电源、负载、控制装置、连接导线2.电源、负载、车架、电动机、金属机体3.电路原理、方框、印刷电路4.原理图、连接关系、实际大小、相互之间的位置关系5.矩形框、箭头、直线6.印刷电路7.搭铁二、判断题1.√2.√三、选择题1.( B) 2 .( A)四、名词解释(本答案仅作参考)1.通路也称闭路,它是指电流从电源的正极沿着导线经过负载最终回到电源的负极,电流形成闭合路径。
这是电路的正常工作状态。
2.断路也称开路,它是指电路某处因某种需要或发生故障而断开,不能构成回路,此时电路中的电流为零。
3.指电路中的某元器件因内部击穿损坏或被导线直接短接等原因,电流未经该元器件或负载,直接从电源正极到达负极的现象。
短路通常是一种不正常现象,应尽量避免。
五、简答题1.电路图是指将电路中各元器件用图形符号表示,并用引线连接而成的关系图。
2.电路图能让我们简洁、直观地表达和了解电路的组成,便于分析电路的工作原理和1性能,便于电路的设计和安装。
现在,人们更可以借助计算机辅助设计,或进行虚拟的电路实验,更是极大地提高了工作效率。
3.从根本上说,方框图也是一种原理图。
不过它不是像原理图那样详细地绘制了电路中全部的元器件符号以及它们之间的连接方式,而只是简单地将电路按照功能划分为几个部分。
各部分用一个方框来代表,在方框中加上简单的文字或符号说明,方框间用直线或带箭头的直线连接,表示各个部分之间的关系。
1§ 2电流、电压及其测量一、填空题1.电荷有规则的定向移动称为电流。
2.电荷量、安培、安、 A3.直流、直流、DC4.稳恒直流5.脉动直流6.交变、交流、 AC7.直流电流表、直流电流、+、-8.交流电流表、交流电流、直流电流表、直流电流、串9.电压、 Uab10.伏特、 V11.电位、大地12.电动势、 E、伏特13.交流电压表、交流电压、直流电压表、直流电压14.化学能、电能、直15. 200 ~ 60016.存在于燃料与氧化剂中二、判断题1.×2.√3.√4.√5.×6.×2三、选择题1.(A) 2 .(C) 3 .(A) 4 .(B)四、简答题1.电源的作用与水泵相似,它不断地将正电荷从电源负极经电源内部移向正极,从而使电源的正、负极之间始终保持一定的电位差(电压),这样电路中才能有持续的电流。
电子技术及实训习题库及参考答案一、单选题(共50题, 每题1分, 共50分)1、射极输出器的特点之一是, 具有(____)。
A.很大的输出电阻;B.很大的输入电阻;C.与共射极电路相同;D.输入、输出电阻均不发生变化正确答案: B2、单相桥式整流电路中, 负载RL承受的是整流变压器二次绕组的(____)。
A.全部电压;B.一半电压;C.三分之一电压;D.四分之一电压正确答案: A3、稳压二极管的动态电阻越小, 稳压性能( )A.不稳定;B.越差;C.越好;D.不确定正确答案: C4、单相桥式整流电路中, 二极管导通的时间是(____)周期。
A.1/2;B.1/5C.1/4;D.1/3;正确答案: A5.差模输入信号是(____)。
A.大小相反、极性相同B.大小相等、极性相同;C.大小相反、极性相反;D.大小相等、极性相反;正确答案: D6、稳压二极管是一个可逆击穿二极管, 稳压时其两端电压必须(),它的稳压值Uz才有导通电流。
A.反偏;B.正偏;C、小于D.大于;正确答案: D7、工作在放大区的某三极管, 基极电流从20微安减小到10微安时, 集电极电流从1.5毫安变为1毫安, 其电流放大系数β约为(____)。
A.10;B、25C.100;D.50;正确答案: D8、在本征半导体中掺入适量的(____)价元素, 可以形成 N 型半导体。
A、7B、5;C、3;D、1;正确答案: B9、三极管的电流放大系数由三极管的()决定。
A.射极电流;B.集电极电流;C.工艺结构D.基极电流;正确答案: C10、三极管的电流放大系数β表明(____)极电流对(____)极电流的放大能力。
A.基, 集电;B.集电, 基C.集电, 发射;D.基, 发射;正确答案: B11、单相桥式整流中, 每个二极管导通的时间是(____)周期。
A.1/4;B.1/3C.1/6;D.1/2;正确答案: D12.差模信号是大小()的两个信号。
第1章检测题(共100分,120分钟)一、填空题:(每空0.5分,共25分)1、N型半导体是在本征半导体中掺入极微量的五价元素组成的。
这种半导体内的多数载流子为自由电子,少数载流子为空穴,不能移动的杂质离子带正电。
P型半导体是在本征半导体中掺入极微量的三价元素组成的。
这种半导体内的多数载流子为空穴,少数载流子为自由电子,不能移动的杂质离子带负电。
2、三极管的内部结构是由发射区、基区、集电区区及发射结和集电结组成的。
三极管对外引出的电极分别是发射极、基极和集电极。
3、PN结正向偏置时,外电场的方向与内电场的方向相反,有利于多数载流子的扩散运动而不利于少数载流子的漂移;PN结反向偏置时,外电场的方向与内电场的方向一致,有利于少子的漂移运动而不利于多子的扩散,这种情况下的电流称为反向饱和电流。
4、PN结形成的过程中,P型半导体中的多数载流子由P向N区进行扩散,N型半导体中的多数载流子由N向P区进行扩散。
扩散的结果使它们的交界处建立起一个空间电荷区,其方向由N区指向P区。
空间电荷区的建立,对多数载流子的扩散起削弱作用,对少子的漂移起增强作用,当这两种运动达到动态平衡时,PN 结形成。
5、检测二极管极性时,需用万用表欧姆挡的R×1K档位,当检测时表针偏转度较大时,与红表棒相接触的电极是二极管的阴极;与黑表棒相接触的电极是二极管的阳极。
检测二极管好坏时,两表棒位置调换前后万用表指针偏转都很大时,说明二极管已经被击穿;两表棒位置调换前后万用表指针偏转都很小时,说明该二极管已经绝缘老化。
6、单极型晶体管又称为场效应(MOS)管。
其导电沟道分有N沟道和P沟道。
7、稳压管是一种特殊物质制造的面接触型硅晶体二极管,正常工作应在特性曲线的反向击穿区。
8、MOS管在不使用时应避免栅极悬空,务必将各电极短接。
二、判断正误:(每小题1分,共10分)1、P型半导体中不能移动的杂质离子带负电,说明P型半导体呈负电性。
(错)2、自由电子载流子填补空穴的“复合”运动产生空穴载流子。
理论测验一、单项选择题:1.不属于对助焊剂的要求的是 CA、常温下必须稳定,熔点应低于焊料B、在焊接过程中具有较高的活化性,较低的表面张力,粘度和比重应小于焊料C、绝缘差、无腐蚀性、残留物无副作用,焊接后的残留物难清洗D、不产生有刺激性的气味和有害气体,熔化时不产生飞溅或飞沫2.松香酒精溶液的松香和酒精的比例为 BA、1:3B、3:1C、任何比例均可3.烙铁头按照材料分为合金头和纯铜头,使用寿命长的烙铁头是 AA、合金头B、纯铜头4.焊接一般电容器时,应选用的电烙铁是 AA、 20W内热式B、35W内热式C、60W外热式D、100W外热式5.150W外热式电烙铁采用的握法是 BA、正握法B、反握法C、握笔法6.印刷电路板的装焊顺序正确的是 CA、二极管、三极管、电阻器、电容器、集成电路、大功率管,其它元器件是先小后大;B、电阻器、电容器、二极管、三极管、集成电路、大功率管,其它元器件是先大后小;C、电阻器、电容器、二极管、三极管、集成电路、大功率管,其它元器件是先小后大;D、电阻器、二极管、三极管、电容器、集成电路、大功率管,其它元器件是先大后小; 7.在更换元器件时就需要拆焊,属于拆焊用的工具的是 AA、电烙铁、铜纺织线、镊子B、电烙铁、铜纺织线、螺丝刀C、电烙铁、镊子、螺丝刀D、铜纺织线、镊子、螺丝刀二、多项选择题1.焊点出现弯曲的尖角是由于 ABA、焊接时间过长,烙铁撤离方向不当B、焊剂太多,烙铁撤离方向不当C、电烙铁功率太大造成的D、电烙铁功率太小造成的2.焊接一只低频小功率三极管应选用的电烙铁是 AA、20W内热式B、35W内热式C、50W外热式D、75W外热式3.75W外热式电烙铁 BA、一般做成直头,使用时采用握笔法B、一般做成弯头,使用时采用正握法C、一般做成弯头,使用时采用反握法D、一般做成直头,使用时采用正握法4.下列电烙铁适合用反握法的是 DA、20WB、35WC、60WD、150W5.20W内热式电烙铁主要用于焊接 DA、8W以上电阻B、大电解电容器C、集成电路D、以上答案都不对6.焊点表面粗糙不光滑 BA、电烙铁功率太大或焊接时间过长B、电烙铁功率太小或焊丝撤离过早C、焊剂太多造成的D、焊剂太少造成的7.电烙铁“烧死”是指 CA、烙铁头不再发热B、烙铁头粘锡量很多,温度很高C、烙铁头氧化发黑,烙铁不再粘锡D、烙铁头内电热丝烧断,不再发热8.一般电烙铁有三个接线柱,其中一个是接金属外壳的,接线时应 BA、用三芯线将外壳保护接地B、用三芯线将外壳保护接零C、用两芯线即可,接金属外壳的接线柱可空着9.所谓夹生焊是指 CA、焊料与被焊物的表面没有相互扩散形成金属化合物B、焊料依附在被物的表面上,焊剂用量太少C、焊件表面晶粒粗糙,锡未被充分熔化;三、判断题1.在检测电阻的时候,手指可以同时接触被测电阻的两个引线,人体电阻的接入不会影响测量的准确性; ×2.在应用SMT的电子产品中分为两种安装方式:完全表面安装和混合安装; √3.笔握法适用于小功率的电烙铁焊接印制板上的元器件; √4.焊接时每个焊点一次焊接的时间应该是3~5秒; ×四、简答题:1.在焊接过程中,助焊剂的作用是什么答:1除去氧化物;为了使焊料与工件表面的原子能充分接近,必须将妨碍两金属原子接近的氧化物和污染物去除,助焊剂正具有溶解这些氧化物、氢氧化物或使其剥离的功能;2防止工件和焊料加热时氧化;焊接时,助焊剂先于焊料之前熔化,在焊料和工件的表面形成一层薄膜,使之与外界空气隔绝,起到在加热过程中防止工件氧化的作用; 3降低焊料表面的张力;使用助焊剂可以减小熔化后焊料的表面张力,增加其流动性,有利于浸润;2.怎样做可以避免烙铁头烧死,烙铁不再粘锡答:烙铁头不粘锡主要是其温度过高,表面氧化所致,首先要在烙铁加热后在松香里反复摩擦去掉氧化皮,再沾上焊锡就可以了;3.电烙铁的握法有哪几种正握法主要适用于什么场合答:电烙铁的握法有正握、反握和笔握;正握法适于中等功率烙铁或带弯头电烙铁的操作;4.电子产品组装时,元件安装有哪些标准答:1元件器的标志方向应按照图纸规定的要求,安装后能看清元件上的标志;若装配图上没有指明方向,则应使标记向外易于辨认,并按从左到右、从下到上的顺序读出;2元器件的极性不得装错,安装前应套上相应的套管;3安装高度应符合规定要求,同一规格的元器件应尽量安装在同一高度上;4安装顺序一般为先低后高,先轻后重,先易后难、先一般元器件后特殊元器件;5元器件在印制电路板上的分布应尽量均匀、疏密一致,排列整齐美观;不允许斜排、立体交叉和重叠排列;6元器件外壳和引线不得相碰,要保证1mm左右的安全间隙,无法避免时,应套绝缘套管;7元器件的引线直径与印制电路板焊盘孔径应有~0.4mm的合理间隙;8MOS集成电路的安装应在等电位工作台上进行,以免产生静电损坏器件,发热元件不允许贴板安装,较大的元器件的安装应采取绑扎、粘固等措施;5.电子产品装配工艺文件包括哪几部分答:、由四个部分组成:企业区分代号、该工艺文件的编制对象设计文件的十进分类编号、工艺文件简号以及区分号;理论测验一、判断题:1. 逻辑变量的取值,1比0大; ×2. 因为逻辑表达式A+B+AB=A+B成立,所以AB=0成立; ×3.在时间和幅度上都断续变化的信号是数字信号,语音信号不是数字信号; ×4.组合逻辑电路的特点是具有记忆功能×5.只用与非门不能实现Y=A B+BC; × 6译码显示器既要完成译码功能,还有将译码后的结果或数据显示出来; √7.优先编码器对同时输入的信号中只对优先级别最高的一个信号编码; √8.半导体数码管采用共阴极方式时,译码器输出低电平驱动相应的二极管发光; ×9.同或门的逻辑功能是“相同出0,相异出1”; ×10.译码器的功能是将二进制数码还原成给定的信息; √二、填空题1.有一数码,作为自然二进制数时,它相当于十进制数 147 ;2.优先编码器允许同时输入两个以上的编码信号,但工作时只对优先级别高的输入信号进行编码,其余的输入信号可看成无效信号 ;3.客观事物的最基本的逻辑关系有_与逻辑、_或逻辑和_非_逻辑三种;个“1”连续进行非运算,其结果是 0 ;与非门多余的输入端应接高电平 ;6.同或门和异或门的关系可以用非逻辑关系表示;7.对TTL与非门闲置端不用的处理方法是悬空 ;8.组合逻辑电路的设计步骤是根据实际要求的逻辑关系建立真值表、由真值表写出逻辑表达式、化简逻辑表达式、画逻辑电路图 ;9.译码显示器是先将输入的二进制码译码成十进制数的信号,再利用译码输出驱动显示数字;三、选择题:1.十进制整数转换成二进制整数一般采用 B 方法;A. 除2取整法B. 除2取余法C. 乘2取整法D. 除10取余法2.当A = B = 0时,能实现Y = 1的逻辑运算是 C ;A.Y = AB B.Y = A+B C.Y A B=+=+D.Y A B 3.二进制的减法运算法则是 D ;A.逢二进一B.逢十进一C.借一作十D.借一作二4.MOS或门的多余输入端应 C ;A.悬空B.接高电平C.接低电平D.高低电平均可5.组合逻辑电路应该由哪种器件构成 C ;A.触发器B.计数器C.门电路D.振荡器6.三位二进制编码器输出与输入端的数量分别为 B ;A.3个和2个B.3个和8个C.8个和3个D.2个和3个7.七段显示译码器,当译码器七个输出端状态为abcdefg = 0110011时,高电平有效,输入一定为 C ;A.0011 B.0110 C.0100 D.0101 8.下列门电路,不属于基本门电路 D ;A.与门B.或门C.非门D.与非门9.组合逻辑电路的特点有 A ;A.电路某时刻的输出只决定于该时刻的输入B.含有记忆元件C.输出、输入间有反馈通路D.电路输出与以前状态有关10.TTL逻辑电路是以 A 为基础的集成电路;A.三极管B.二极管C.场效应管D.不能确定四、问答题:1. 十进制转换成二进制的具体转换方法是什么答:十进制数的整数部分采用“除2取余法”;小数部分采用“乘2取整法”;2. 分别描述异或门和同或门的逻辑功能,并说明他们之间的关系;答:异或门的逻辑功能是:同为0,异为1;同或门的逻辑功能是:同为1,异为0;异或逻辑和同或逻辑之间是非逻辑关系;3.简述图7-4中与发光二极管串联电阻的作用,如果将电阻值更换为100kΩ,则发光二极管还能正常发光吗为什么答:电路中与发光二极管串联的的电阻起到分压作用;如果将阻值更换为100kΩ,会导致电流过小,使二极管不能正常发光;4.译码的含义是什么为什么说译码是编码的逆过程译码器和编码器在电路组成上有什么不同答:译码的含义是把某种输入代码翻译成一个相应的信号输出;由于编码是将各种输入信息编成二进制代码输出,所以说译码是编码的逆过程;编码器电路有n2个输入端,则有n个输出端;而译码器电路有n个输入端,则有n2个输出端;理论测验一、判断题:1.脉冲技术现在已经广泛应用于电子计算机、自动控制、遥控遥测、电视、雷达和广播通讯等许多领域; √2.正弦波属于脉冲波的特殊形式; ×3.矩形波是脉冲波的常用波形之一,理想的矩形波都有一个上升边沿和下降边沿,中间为平顶部分; √电路中电容器的充电速度与R和C的大小有关,放电的速度取决于时间常数√积分电路的工作特点是对脉冲信号起到“突出恒定量,压低变化量”的作用;√微分电路的工作特点是对脉冲信号起到“突出变化量,压低恒定量”; √7.多谐振荡器是一种能自动反复输出矩形脉冲的自激振荡电路,并且含有丰富的多次谐波; √8.施密特触发器广泛用于将连续变化的波形,如三角波、正弦波等变换成矩形波;√9.A/D转换器是用来通过一定的电路将模拟量转变为数字量;模拟量可以是电压、电流等电信号,也可以是压力、温度、湿度、位移、声音等非电信号; √10. 数/模转换器DAC的主要性能参数是分辨率、线性误差、建立时间、温度灵敏度和输出电平; √二、填空题1.电阻R和电容C构成的简单电路叫RC电路,常用于脉冲波形变换的电路是RC微分电路和 RC积分电路;2. 微分电路是脉冲电路中常用的一种波形变换电路,能把矩形脉冲波变换成一对正、负极性的尖峰脉冲波;3. 积分电路也是脉冲电路中常用的一种波形变换电路,能把矩形脉冲波变换成三角波,也叫锯齿波;4.触发器的两种输出状态是高电平或低电平,如果其中一个是稳定状态而另一个是暂稳状态,这种触发器称为单稳态触发器 ;5.常用的集成施密特触发器有两种类型,一种是 TTL 施密特触发器,另一种是CMOS 施密特触发器;6. 单稳态触发器不仅能用于延时电路,而且可以把不规则的波形变换成幅度和宽度都相等的脉冲形;7 多谐振荡器工作时,不需要外加触发信号,电路的输出状态会在高低电平两种状态间反复不停地翻转,没有稳定的状态,所以又称无稳态电路;;三、选择题:1.脉冲数字系统中,经常要处理脉冲的产生、延时、整形等问题,而实现这些功能的电路有 ABC ;A、多谐振荡器B、单稳态触发器C、施密特触发器D、正弦波发生器2.下列集成电路中属于单稳态触发器的是 ABC ;A、CT74121B、CT74LS123C、CT74122D、NE5553. 下列集成电路属于CMOS型施密特触发器组件的是 AD ;A、CC40106B、CT74LS132C、CT7414D、CC40934.把经过计算机分析处理的数字信号转换成模拟信号,去控制执行机构的器件,称为数模转换器,即 B 转换器;A、A/DB、D/AC、TTLD、CMOS5.A/D转换后,输出的数字信号可以有ABCD 等;A、8位B、10位C、12位D、16位6.555定时器是一种数字与模拟混合型的中规模集成电路,应用广泛;外加电阻、电容等元件可以构成ABC等典型电路;A、多谐振荡器B、单稳电路C、施密特触发器D、稳压器四、问答题:1.什么是脉冲信号矩形波的主要参数是什么答:脉冲指含有瞬间突然变化、作用时间极短的电压或电流称为脉冲信号;矩形波的主要参数如下: 1 脉冲幅度Vm 2 上升时间tr 3 下降时间tf 4 脉冲宽度tp 5 脉冲周期T;2. 简述555定时器引脚功能答:1 8脚是集成电路工作电压输入端,电压为5~18V;2 1脚为地;32脚为触发输入端;43脚为输出端;5 6脚为阈值端;64脚是复位端;75脚是控制端;87脚称放电端;3. 555定时器可以构成的常见电路是那三种,各有什么特点答:555定时器可以构成的常见电路有单稳态触发器、多谐振荡器和施密特触发器;多谐振荡器的特点:无外输入信号、外围有RC元件、且6、2端短接在一起;单稳态触发器的特点:有一外输入信号、外围有RC元件、6、2端分开且分别与它们连接;施密特触发器的特点:外围没有RC元件、6、2短接、并引入外输入信号;4. A/D和D/A转换各是什么意思答: A/D转换是指将模拟量转变为数字量;D/A转换是指将数字量转换成模拟量;理论测验一、判断题:1.触发器属于组合逻辑电路;×2.触发器具有两个状态,一个是现态,另一个是次;×3.时钟脉冲的作用是使触发器翻转;×4.主从JQ触发器和边沿JK触发器的逻辑功能相同;×5.基本RS触发器可以由两个或非门交叉耦合构成;√6. 即使电源关闭,移位寄存器中的内容也可以保持下去;√7. 所有的触发器都能用来构成计数器和移位寄存器;×8.移位寄存器74LS194可串行输入并行输出,但不能串行输入串行输出;×9. 同步计数器的计数速度比异步计数器快;√10.移位寄存器只能串行输入;×二、填空题1. 基本RS触发器,当、都接高电平时,该触发器具有_ 保持功能;2.同步RS触发器状态的改变与同步信号CP 同步;3.时序电路通常包组合电路和存储电路两个组成部分;4.主从触发器是一种能防止空翻的触发器;触发器是在JK触发器基础上,增加一个与非门,把J和K两个输入端合为一个输入端D 组成的;6.仅具有“置0”、“置1”功能的触发器叫 T触发器 ;7.时序电路的次态输出不仅与即时输入有关,而且还与现态有关;8.在一个CP脉冲作用期间,触发器状态产生二次或多次翻转称__空翻_现象;9.JK触发器的逻辑功能为_置0 、_置1_、_翻转_和_保持_;10.将JK触发器的两个输入端接在一起,就构成了__D__触发器,其逻辑功能为__置0__和_置1_;三、选择题:1. R-S型触发器不具有 B 功能;A. 保持B. 翻转C. 置1D. 置02. 触发器的空翻现象是指 CA.一个时钟脉冲期间,触发器没有翻转;B.一个时钟脉冲期间,触发器只翻转一次C.一个时钟脉冲期间,触发器发生多次翻转D.每来2个时钟脉冲,触发器才翻转一次3. 下列触发器中不能用于移位寄存器的是 C ;触发器触发器 C.基本RS触发 D.负边沿触发D触发器4.触发器是一种 B ;A、单稳态电路B、双稳态电路C、无稳态电路5.下面4种触发器中,抗干扰能力最强的是 CA.同步D触发器B.主从JK触发器C.边沿D触发器D.同步RS触发器6. 对于JK触发器,若希望其状态由0转变为1,则所加激励信号是 D=0X =X0 =X1 =1X7.仅具有保持和翻转功能的触发器是 DA.JK触发器 B;RS触发器 C;D触发器 D;T触发器8.对于JK触发器,输入J=0,K=1,CP时钟脉冲作用后,触发器的Q n+1应为AA.0 B.1 C.可能为0,也可能为1 D. 与Q n 有关四、问答题:1.怎样实现普通机械式开关的防抖功能答:用两个按键S1、S2、CD4011等构成了一个无抖动开关;电路如图所示;用集成块CD4011内部的两个与非门连接成一个基本RS触发器,当按钮开关S3、S2闭合时可使RS触发器复位端R和置位端S的电平变为0,断开时可使R、S的电平变为1;通过S3、S2可给RS触发器设置输入状态,从而决定输出状态;当S3闭合、S2断开时,R=0,S=1,触发器的输出端Q=0,LED2不会点亮,当S3断开、S2闭合时,R=1,S=0,触发器的输出端Q=1,LED2点亮;当S3、S2都断开时,R=S=1,触发器的输出端Q保持原来的状态即R=S=1之前的那个状态,输出端Q的电平变化,相当于开关的闭合和断开;这种闭合与断开是无抖动的可用示波器在测试点P3观察Q端的电平变化,是矩形波;2.怎样由JK触发器构成D触发器答:在JK触发器的基础上,增加一个与非门把J、K两个输入端合为一个输入端D,CP为时钟脉冲输入端;这样,就把JK触发器转换成了D触发器;3.什么是触发器的空翻现象答:在一个时钟脉冲周期中,触发器发生多次翻转的现象叫做空翻;4.查阅资料,画出用D触发器构成一个4位右移寄存器的原理图,并说明工作过程;答:用D触发器构成的四位移位寄存器,当CP上升沿同时作用于所有触发器时,触发器输入端的状态都为现态;于是,CP上升沿到达之后,各触发器按状态函数进行状态转换;输人代码DI存人触发器F0,Q1按Q0原来状态翻转,Q2按Q1原来状态翻转、Q3按Q2原来状态翻转;总的看来,移位寄存器中的代码依次右移了一位;可见,经过4个CP信号后,串行输入的四位代码全部移入了移位寄存器,并在四个输出端得到并行输出代码;利用移位寄存器可实现代码的串行—并行转换;若再加4个CP信号,寄存器中的四位代码还可以从串行端依次输出;。
电力电子技术习题及参考答案一、单选题(共25题,每题1分,共25分)1.降压斩波电路中,已知电源电压Ud=16V,负载电压Uo=12V,斩波周期T=4ms,则开通时Ton=()A、3msB、2msC、4msD、1ms正确答案:A2.晶闸管的伏安特性是指()A、门极电压与门极电流的关系B、阳极电压与阳极电流的关系C、门极电压与阳极电流的关系D、阳极电压与门极电流的关系正确答案:B3.可实现有源逆变的电路为()。
A、单相半控桥整流电路B、单相全控桥接续流二极管电路C、三相半波可控整流电路D、三相半控桥整流桥电路正确答案:C4.在单相桥式全控整流电路中,大电感负载时,控制角α的有效移相范围是()。
A、90°~180°B、0°~180°C、0°~90°正确答案:C5.采用多重化电压源型逆变器的目的,主要是为()。
A、减小输出功率B、减小输出谐波C、减小输出幅值D、增大输出幅值正确答案:B6.单相全控桥式整流电路大电感性负载中,控制角的最大移相范围是()A、90°B、150°C、180°D、120°正确答案:A7.具有自关断能力的电力半导体器件称为()A、不控型器件B、全控型器件C、半控型器件D、触发型器件正确答案:B8.电阻性负载三相半波可控整流电路中,控制角的范围是()。
A、0°~120°B、0°~150°C、30°~150°D、15°~125°正确答案:B9.单相半波可控整流电阻性负载电路中,控制角α的最大移相范围是()A、150°B、90°C、120°D、180°正确答案:D10.单相全控桥式整流大电感负载电路中,控制角α的移相范围是()A、90度-180度B、0度-90度C、0度D、180度-360度正确答案:B11.在晶闸管应用电路中,为了防止误触发,应使干扰信号的幅值限制在()A、可靠触发区B、不触发区C、安全工作区D、不可靠触发区正确答案:B12.IGBT属于()控制型元件。
模块一电路基础及简单直流电路课题一熟悉电路基础知识填空题:(请将正确答案填在空白处)1.电源负载开关连接导线2.电荷有规则的定向移动正电荷3. 0.12 1204.电路中任意两点之间的电位差称为两点之间的电压5.导体绝缘体半导体6.通过导体的电流电压7. 越小8.标称阻值额定功率允许偏差9. 交流电压最高挡10. 含有电源的闭合电路内电路外电路11. 开路通路12.电源的电动势13. 大负载小负载14. 115.满载轻载过载16.外电阻等于电源的内阻选择题:(请在下列选项中选择一个正确答案并填在括号内)1.C2. B3. D4. A5. C判断题:(判断正误并在括号内填√或×)1.√2.√3.×4.×5. ×6.√7.×8.×9.× 10.√ 11.√ 12.× 13.√简答题:1.电路的作用主要有两个方面:一是可以进行电能的传输、分配和转换,例如供电线路可以把发电厂发出的电能传输到远处的负载,再由负载将电能转换成其他形式的能;二是可以实现电信号的产生、传递和处理。
2.(略)3.电流大小的定义:单位时间内通过导体横截面的电荷的多少。
在直流电路中,若在时间t内通过导体横截面的电量为Q,则电流的大小为:因此,电流的大小与时间和电荷量有关。
4.直流电是方向不随时间变化的电流,但大小可能会发生变化,如脉动直流电;交流电流是指大小和方向都随着时间的变化而变化的。
5.6.①电位是相对量,随着参考点的改变而改变;电压是绝对量,与参考点的选择无关。
②电压就是两点之间的电位差,所以电位相同的各点间的电位差为零,电流也为零。
7.电阻为5Ω。
8.测量时,将转换开关转到交流电压挡,测量交流电压不分正、负极,所需量程由被测电压高低来确定,如电压不知,也需从高到低逐级调到合适的挡位。
9.部分电路欧姆定律:在部分电路中,通过电阻的电流与电阻两端的电压成正比,与电阻成反比。
电子技术习题册答案-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII2第1章 逻辑代数基础1. 用真值表证明下列等式。
(1) (A B)C=A (B C)⊕⊕⊕⊕ (2) C B A C B A A +=++ A B C B A ⊕C B ⊕C B A ⊕⊕)( A )(C B A ⊕⊕0 0 0 0 0 0 0 0 0 1 0 1 1 1 0 1 0 1 1 1 1 0 1 1 1 0 0 0 1 0 0 1 0 1 1 1 0 1 1 1 0 0 1 1 0 0 1 0 0 1 1 1 011A BCA CB +C BC B A A ++ C B A +0 0 0 1 1 1 1 1 0 0 1 1 0 0 0 0 0 1 0 1 0 0 0 0 0 1 1 1 0 0 0 0 1 0 0 0 1 1 1 1 1 0 1 0 0 1 1 1 1 1 0 0 0 1 1 1 11 1 0112. 用代数法化简下列各式。
(1) A+ABC+ABC+CB+CB(CA B B C BC BC A +=++++=)()1(2) ABC+AB C+ABC+ABCAABB AC C AB C C B A =+=+++=)()(3.将下列各函数化为最小项之和的形式。

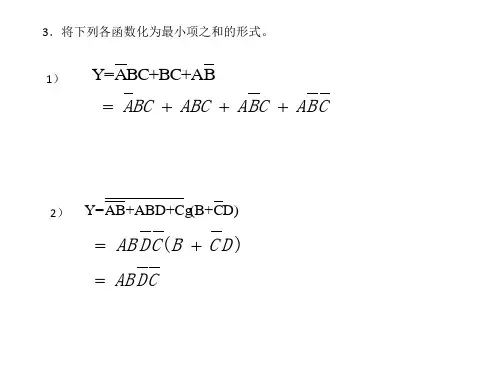

(1) Y=ABC+BC+AB7543)()(m m m m C B A C B A BC A ABC BC A C C B A A A BC BC A +++=++++=++++= (2))( AB Y D C B C ABD +++=3DC ABD C B D C AB D C B C D B D A D C B C AD B BD A D C B C ABD B A =+=+++++=+++++=++++=)()()()(4.根据下列各逻辑式, 画出逻辑图。
①Y=(A+B )C ; ②Y=AB+BC ; ③Y=(A+B )(A+C );5.试对应输入波形画出下图中 Y 1 ~ Y 4 的波形。
6.如果“与”门的两个输入端中, A为信号输入端, B为控制端。
设当控制端B=1和B=0两种状态时,输入信号端A的波形如图所示,试画出输出端Y的波形。
如果A和B分别是“与非”门、“或”门、“或非”门的两个输入端,则输出端Y的波形又如何?总结上述四种门电路的控制作用。
4第2章组合逻辑电路1.分析图示电路的逻辑功能。
要求写出逻辑式,列出真值表,然后说明逻辑功能。
AB YB ABAY=+=21半加器真值表略2.已知逻辑式BAABY+=:①列出逻辑真值表,说明其逻辑功能;②画出用“与非”门实现其逻辑功能的逻辑图;③画出用双2/4线译码器74LS139实现其逻辑功能的逻辑图;④画出用4选1数据选择器74LS153实现其逻辑功能的逻辑图;③双2/4线译码器74LS139 有两个2-4线译码器56④用4选1数据选择器74LS1533.证明图(a )和(b )所示的两个逻辑电路具有相同的逻辑功能。
(a) B A B A Y+=(b)B A B A B A B A Y +=++=))((4.旅客列车分特快、直快和普快, 并依此为优先通行次序。
某站在同一时间只能有一趟列车从车站开出, 即只能给出一个开车信号。
设A 、B 、C 分别代表特快、直快、普快,其相应的开车信号分别为A Y 、B Y 和C Y 。
①试列出反映该逻辑关系的真值表;②用74LS138和与非门实现该逻辑关系,并画出逻辑电路图。
71327654m Y m m Y m m m m Y C B A =+=+++=5.设计一个逻辑电路,其四个输入端A 、B 、C 、D 代表一个8421BCD 码,要求此码表示的数x 满足如下条件:当x <4或x >8时,则该逻辑电路的输出端Y 为1, 否则为0。
①列出反映该逻辑关系的真值表;②用74LS151和门电路实现该逻辑关系,并画出逻辑图。
D C B A CD B A D C B A D C B A D C B A Y ++++=令74LS151 A2=A, A1=B, A0=C 0=S76543210ABCD D C AB CD B A D C B A BCD A D C B A CD B A D C B A Z +++++++=0,,1,176532410========D D D D D D D D D第3章时序逻辑电路1.若同步RS触发器各输入端的电压波形如图所示,试画出Q、Q端对应的电压波形。
设触发器的初始状态为Q=0。
2.已知维持阻塞结构D触发器各输入端的电压波形如图所示,试画出Q、Q端对应的电压波形。
83.试分析图示电路,画出Y1和Y2的波形,并与时钟脉冲C比较,说明电路功能。
设初始状态Q=0。
nnnnnnnnQQQKQJQCPQCPYQCPQCPY===•=+=•=+=+121,4.CT74LS293型计数器的逻辑图、外引线排列图及功能表如图9-32所示。
它有两个时钟脉冲输入端C0和C1。
试问①从C0输入, Q0输出时,是几进制计数器?②从C1输入, Q3, Q2,Q1输出时,是几进制计数器?③将Q0端接到C1端,从C0输入, Q3, Q2, Q1, Q0输出时,是910几进制计数器?图中R 0(1)和R 0(2)是清零输入端, 当该两端全为“1”时, 将四个触发器清零。
① 二进制 ② 八进制 ③ 十六进制5.试列出图示计数器时序波形图和状态转换表, 从而说明它是一个几进制计数器。
设初始状态为“000”。
nnn n nn n n n n n n n n n n n nn Q CP Q Q K J Q Q Q Q Q Q Q Q K Q J Q Q Q Q Q K Q Q J 122122212010112010102011002101,1,====••+•=•==•+•===+++6. 如图所示电路是可变进制计数器。
试分析当控制变量A 为1和0时电路各为几进制计数器,并分别画出它们的状态转换图。
3013,0,1Q Q R A Q Q Q R A D D ====A=1为十一进制,当Q 3Q2Q 1Q 0=1011时清零端为零,马上使Q3Q 2Q 1Q 0为0000. 1011为暂态显示不,A=0为九进制当Q 3Q 2Q 1Q 0=1001时清零端为零,马上使Q 3Q 2Q 1Q 0为0000. 1001为暂态显示不7.试用同步加法计数器74LS160设计一个六进制计数器。
要求画出六进制计数器的状态转换图,并分别采用异步清零法和同步置数法实现。
第4章基本电子器件1.在图示各电路中,u i=12sinωtV,U S=6V,二极管的正向压降可忽略不计,试分别画出输出电压u O的波形。
2.在图(b)电路中,若输入电压u I的波形如图(a)所示。
试画出对应于u I的输出电压u O 和二极管D端电压u D的波形。
假设二极管的正向压降可忽略不计。
3.电路如下图 (a)所示,其输入电压u Il和u I2的波形如图(b)所示,二极管导通电压U D=0.7V。
试画出输出电压u0的波形,并标出其幅值。
4.在图示电路中,E=5V,e=sinωtV,R为限流电阻。
试用波形图表示二极管端电压u D的形状。
5.有两个稳压管D Z1和和D Z2,其稳定电压分别为5.5V和8.5V,正向压降都是0.5V。
如果要得到0.5V,3V,6V,9V和14V几种稳定电压,试画出这两个稳压管及外加限流电阻的电路图。
6. 测得放大电路中四只晶体管的直流电位如下图所示。
试在圆圈中画出管子,并分别说明它们是硅管还是锗管。
7.现测得放大电路中两只晶体管其中两个电极的电流如下图所示。
①分别求另一电极的电流,标出其实际方向,并在圆圈中画出管子; ②试求两只晶体管的电流放大系数β分别为多少?(a)运用KCL 得另一个电极的电流为1。
01mA 三极管三个电极的电流应满足B C E I I I += 电流为1。
01mA 为E 极,100101===AmA I I B C μβ (b )运用KCL 得另一个电极的电流为5mA 三极管三个电极的电流应满足B C B C E I I I I I β=+=, 电流为5mA 为C 极501005===AmA I I B C μβ8. 在图示电路中, 已知: R B =10kΩ,V CC =10V ,R C =1kΩ,三极管β=50,发射结正向导通压降U BE =0.7V ,临界饱和管压降U CE =0.7V 。
试分析当:①V i =0V ;②V i =2V ;③V i =3V 三种情况时,三极管工作在何种工作状态?(1)截止(2)mA mA mA I I RV I RU V I CS BS CCC CS BBEiB2.0,10110,13.0======-=β BS B I I 〈放大 (3)mA mA mA I I RV I RU V I CS BS CCC CS BBEiB2.0,10110,23.0======-=βBS B I I 〉饱和第5章 基本的放大电路1. 分别改正下图所示各电路中的错误,使它们有可能放大正弦波信号。
要求保留电路原来的共射接法和耦合方式。
(a )静态时,发射结正偏,集电结反偏,-VCC 改为+VCC (b) 没有RB 发射结会烧坏,集电结不能反偏(c )没有RB1当ui=0时发射结两端电压为零,VBB 反过来。
(d )没有RB 在交流通路中,VBB 短路,交流信号加不进来。
加Rc 2.电路如下图所示,晶体管的 =60,'bb r =100Ω。
①求解Q 点;②画出其微变等效电路,求解uA 、R i 和R o ; ③设s U =10mV (有效值),问i U =?o U =? ④C 3开路对电路的哪些参数有影响(1)VR R I V I R I V U mAI I AR R U VI I I R I U R I V e C C CC E C C CC CE B C eb BECC B BE e E BE b B CC 48.4)(88.13.31)1()1(=+-≈--====++-=+=++=βμββ(2)Ω==Ω≈=Ω=+=-=-==•••••K R R r R R r r I R R I U U A C O be b i be beb LC b iO u 3930//9300313.02610077.96//β(3)VU A U mVUR R R U i u S iS ii 307.017.30===+=•(4)当C 开路时其微变等效电路如下[]Ω==++=++=++=++-==•••••••••K R R R r R R R r I R I r I R R I r I R R I U U A C O e be b i e be beb be b i eb be b L C b iO u 3)1(//)1()1()1(//'βββββ故电压放大倍数降小了,输入电阻变大了3.放大电路及三极管输出特性如下图所示。
