【CN209496342U】滚轮速度可调的鼠标【专利】

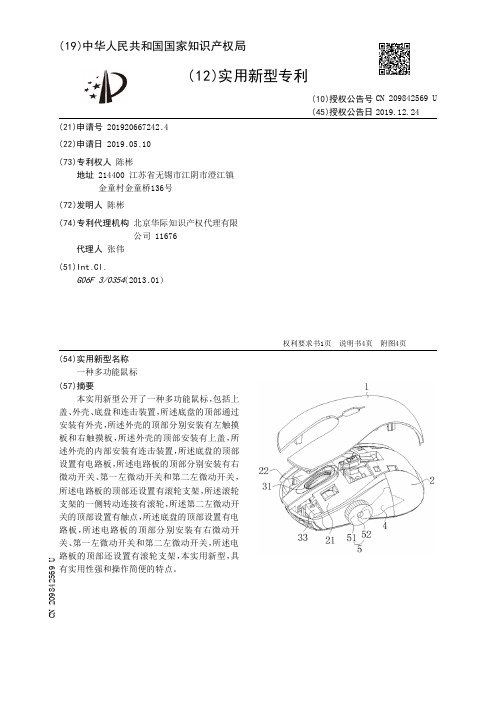

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920667242.4(22)申请日 2019.05.10(73)专利权人 陈彬地址 214400 江苏省无锡市江阴市澄江镇金童村金童桥136号(72)发明人 陈彬　(74)专利代理机构 北京华际知识产权代理有限公司 11676代理人 张伟(51)Int.Cl.G06F 3/0354(2013.01)(54)实用新型名称一种多功能鼠标(57)摘要本实用新型公开了一种多功能鼠标，包括上盖、外壳、底盘和连击装置，所述底盘的顶部通过安装有外壳，所述外壳的顶部分别安装有左触摸板和右触摸板，所述外壳的顶部安装有上盖，所述外壳的内部安装有连击装置，所述底盘的顶部设置有电路板，所述电路板的顶部分别安装有右微动开关、第一左微动开关和第二左微动开关，所述电路板的顶部还设置有滚轮支架，所述滚轮支架的一侧转动连接有滚轮，所述第二左微动开关的顶部设置有触点，所述底盘的顶部设置有电路板，所述电路板的顶部分别安装有右微动开关、第一左微动开关和第二左微动开关，所述电路板的顶部还设置有滚轮支架，本实用新型，具有实用性强和操作简便的特点。

权利要求书1页 说明书4页 附图4页CN 209842569 U 2019.12.24C N 209842569U权　利　要　求　书1/1页CN 209842569 U1.一种多功能鼠标，包括上盖(1)、外壳(2)、底盘(3)和连击装置(5)，其特征在于：所述底盘(3)的顶部通过安装有外壳(2)，所述外壳(2)的顶部分别安装有左触摸板(21)和右触摸板(22)，所述外壳(2)的顶部安装有上盖(1)，所述外壳(2)的内部安装有连击装置(5)，所述连击装置(5)包括转轮(51)、第一转轴(52)、主动齿轮(53)、第二转轴(54)、从动齿轮(55)、同步带(56)、第三转轴(57)、连击轮(58)和同步带轮(59)，所述外壳(2)的一侧通过轴承活动连接有第一转轴(52)，所述第一转轴(52)的外部套接有转轮(51)，所述第一转轴(52)穿过外壳(2)的内壁，且第一转轴(52)的一端套接有主动齿轮(53)，所述外壳(2)的内壁通过轴承活动连接有第二转轴(54)，所述第二转轴(54)的外部套接有从动齿轮(55)，所述从动齿轮(55)与主动齿轮(53)相啮合，所述第二转轴(54)的一端延伸至第二左微动开关(35)的斜上方，且第二转轴(54)的延伸端外部套接有同步带轮(59)，所述滚轮支架(36)的一侧通过轴承活动连接有第三转轴(57)，所述第三转轴(57)的外部套接有连击轮(58)，所述连击轮(58)与同步带轮(59)之间连接有同步带(56)。

一种带水平滚轮的鼠标的制作方法专利名称：一种带水平滚轮的鼠标的制作方法技术领域：本实用新型涉及一种带水平滚轮的鼠标。

背景技术：目前，市售的鼠标主要由上盖、底座和固定在底座内的电路板组成，其中上盖上还会设置有左键和右键，在左键和右键之间安装有滚轮，滚轮为垂直放置，这种垂直放置滚轮的鼠标，对于使用者来说，手指需要来回不停的移动，不能进行连续的滚动以实现翻页的动作。

发明内容本实用新型要解决的技术问题是提供一种操作方便，能节省操作时间的带水平滚轮的鼠标。

本实用新型是通过以下技术方案来实现的本实用新型的一种带水平滚轮的鼠标，包括下盖，及与下盖配合的中盖，及设置在中盖上的上盖，及固定在下盖的主电路板；所述主电路板上设置有编码器电路板，所述编码器电路板上设置有滚轮，所述编码器电路板和滚轮之间设置有滚轮轴，所述的滚轮为水平放置，滚轮平放在鼠标的表面。

作为优选，所述上盖设置有左键和右键。

作为优选，所述的主电路板上还设置有发光二极管。

作为优选，所述编码器电路板与主电路板之间设置有固定架。

本实用新型的带水平滚轮的鼠标，由于滚轮为水平放置，通过水平放置的滚轮可以连续的滚动，不需要在手指来回移动，以实现更快的进行软件的操作，节省操作时间。

为了易于说明，本实用新型由下述的较佳实施例及附图作以详细描述。

图1为本实用新型带水平滚轮的鼠标的示意图。

具体实施方式如图1所示，本实用新型的一种带水平滚轮的鼠标，包括下盖3，及与下盖3配合的中盖2，及设置在中盖2上的上盖1，及固定在下盖3的主电路板8 ；所述主电路板8上设置有编码器电路板7，所述编码器电路板7上设置有滚轮5，所述编码器电路板7和滚轮5 之间设置有滚轮轴6，所述的滚轮5为水平放置，滚轮平放在鼠标的表面。

通过水平放置的滚轮5可以连续的滚动，不需要在手指来回移动，以实现更快的进行软件的操作，节省操作时间。

其中，所述上盖1设置有左键和右键。

所述的主电路板8上还设置有发光二极管。

所述编码器电路板7与主电路板8之间设置有固定架4，可以将编码器电路板7固定在主电路板8上。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920236633.0(22)申请日 2019.02.25(73)专利权人 周艳平地址 518000 广东省深圳市宝安区西乡固戍沙湾北5巷11号1楼(72)发明人 周艳平　(74)专利代理机构 深圳市凯达知识产权事务所44256代理人 王琦(51)Int.Cl.B29C 45/26(2006.01)B29C 45/17(2006.01)B08B 15/04(2006.01)(54)实用新型名称一种鼠标辊轮加工用快捷式塑胶模具(57)摘要本实用新型公开了一种鼠标辊轮加工用快捷式塑胶模具，包括上模具和支撑顶板，所述支撑顶板的顶端安装有支座、净化箱和下模具，所述下模具的顶端开设有下半模芯，所述净化箱内安装有光触媒净化层和活性炭净化层，所述净化箱的侧面螺纹连接有吸气管道，所述吸气管道的一端螺纹连接有吸气嘴，所述支座的顶端安装有抽风机，所述净化箱的另侧面连接有连接管，所述抽风机的另一端螺纹连接有出气嘴，所述上模具的底端四个拐角处均安装有定位柱。

本实用新型，在塑胶模具注塑过程中，产生的异味经过抽风机抽送到净化箱内，净化箱对异味进行净化除杂处理，避免工人吸入而造成身体损伤，使塑胶模具使用更加安全可靠。

权利要求书1页 说明书3页 附图2页CN 209534049 U 2019.10.25C N 209534049U权　利　要　求　书1/1页CN 209534049 U1.一种鼠标辊轮加工用快捷式塑胶模具，包括上模具(1)和支撑顶板(10)，其特征在于：所述支撑顶板(10)的顶端安装有支座(16)、净化箱(14)和下模具(7)，所述支座(16)位于净化箱(14)的一侧，所述下模具(7)位于净化箱(14)的另一侧，所述下模具(7)的顶端开设有下半模芯(9)，所述净化箱(14)内安装有光触媒净化层(19)和活性炭净化层(20)，所述光触媒净化层(19)位于活性炭净化层(20)的一侧，所述净化箱(14)的侧面螺纹连接有吸气管道(13)，所述吸气管道(13)的一端螺纹连接有吸气嘴(12)，所述吸气嘴(12)位于下模具(7)的侧面上方，所述支座(16)的顶端安装有抽风机(17)，所述净化箱(14)的另侧面连接有连接管(15)，所述连接管(15)的一端与抽风机(17)的一端连接，所述抽风机(17)的另一端螺纹连接有出气嘴(18)，所述上模具(1)的顶端中心处开设有注塑口(5)，且上模具(1)的底端分布有四个上半模芯(4)，四个所述上半模芯(4)与四个下半模芯(9)相对应，所述上模具(1)的底端四个拐角处均安装有定位柱(6)。

专利名称：一种新型多功能的电脑鼠标专利类型：实用新型专利
发明人：王君国,杨春惠
申请号：CN201922322433.X
申请日：20191223
公开号：CN210666717U
公开日：
20200602
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型多功能的电脑鼠标，包括鼠标滚轮和底部机体，所述鼠标滚轮安装固定在底部机体的上端中间位置上，所述鼠标滚轮的外侧位于底部机体上设置有鼠标外壳，所述鼠标外壳的后端中间设置有内部灯板，通过弧形点击垫、弧形透光板、弧形外壳、点击爪块和点击按钮所组成的鼠标外壳便于点击使用，鼠标外壳在安装的时候，鼠标外壳的弧形外壳和点击按钮套接连接在底部机体上，这样在安装的时候更加便利，而点击爪块通过下端的点击按钮，使得可以很好的点击使用，而在点击时，点击爪块通过弧形点击垫的凹型区域，使得有效进行位置限位，而在使用的时候，因弧形点击垫的橡胶防滑作用，这样在点击使用的时候更加便利。

申请人：王君国
地址：730060 甘肃省兰州市西固区福利东路社区庄浪东路51号144室
国籍：CN
代理机构：济南鼎信专利商标代理事务所(普通合伙)
代理人：刘海艳
更多信息请下载全文后查看。
