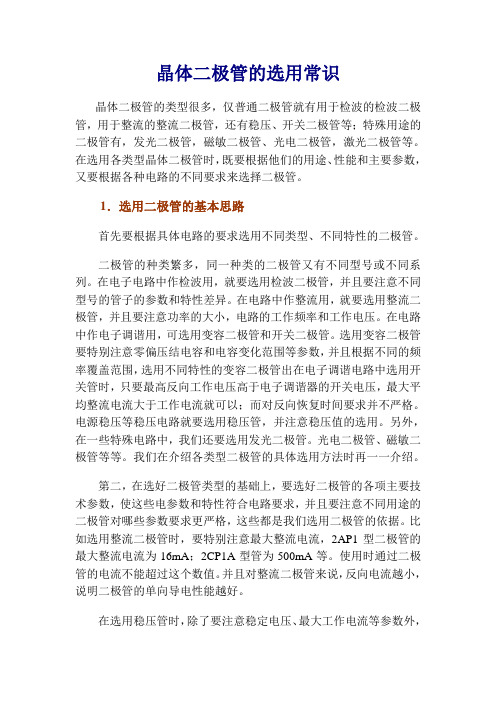

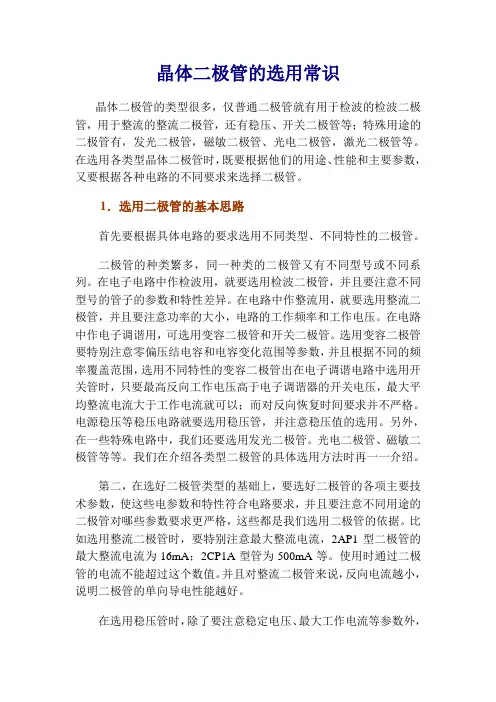

晶体二极管的选用常识晶体二极管的类型很多,仅普通二极管就有用于检波的检波二极管,用于整流的整流二极管,还有稳压、开关二极管等;特殊用途的二极管有,发光二极管,磁敏二极管、光电二极管,激光二极管等。
在选用各类型晶体二极管时,既要根据他们的用途、性能和主要参数,又要根据各种电路的不同要求来选择二极管。
1.选用二极管的基本思路首先要根据具体电路的要求选用不同类型、不同特性的二极管。
二极管的种类繁多,同一种类的二极管又有不同型号或不同系列。
在电子电路中作检波用,就要选用检波二极管,并且要注意不同型号的管子的参数和特性差异。
在电路中作整流用,就要选用整流二极管,并且要注意功率的大小,电路的工作频率和工作电压。
在电路中作电子调谐用,可选用变容二极管和开关二极管。
选用变容二极管要特别注意零偏压结电容和电容变化范围等参数,并且根据不同的频率覆盖范围,选用不同特性的变容二极管出在电子调谐电路中选用开关管时,只要最高反向工作电压高于电子调谐器的开关电压,最大平均整流电流大于工作电流就可以;而对反向恢复时间要求并不严格。
电源稳压等稳压电路就要选用稳压管,并注意稳压值的选用。
另外,在一些特殊电路中,我们还要选用发光二极管。
光电二极管、磁敏二极管等等。
我们在介绍各类型二极管的具体选用方法时再一一介绍。
第二,在选好二极管类型的基础上,要选好二极管的各项主要技术参数,使这些电参数和特性符合电路要求,并且要注意不同用途的二极管对哪些参数要求更严格,这些都是我们选用二极管的依据。
比如选用整流二极管时,要特别注意最大整流电流,2AP1型二极管的最大整流电流为16mA;2CP1A型管为500mA等。
使用时通过二极管的电流不能超过这个数值。
并且对整流二极管来说,反向电流越小,说明二极管的单向导电性能越好。
在选用稳压管时,除了要注意稳定电压、最大工作电流等参数外,还要注意选用动态电阻较小的稳压管,因动态电阻越小,稳压管性能越好。
例如,2CW53型稳压管的动态电阻Rz≤50mΩ;2CW55型管的Rz≤10mΩ。

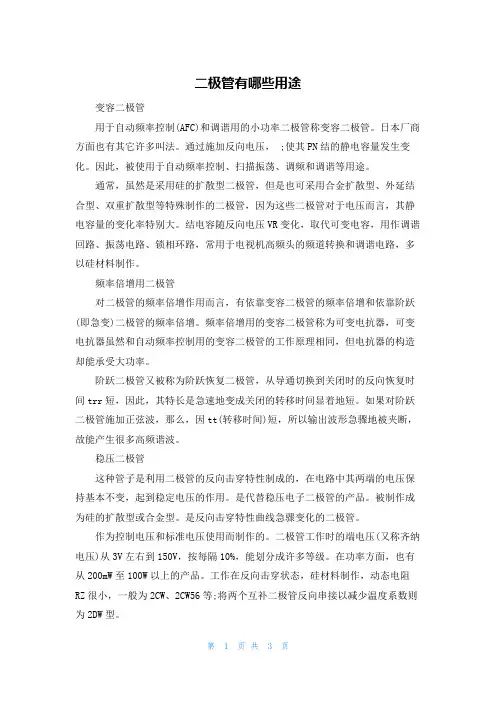

二极管有哪些用途变容二极管用于自动频率控制(AFC)和调谐用的小功率二极管称变容二极管。
日本厂商方面也有其它许多叫法。
通过施加反向电压, ;使其PN结的静电容量发生变化。
因此,被使用于自动频率控制、扫描振荡、调频和调谐等用途。
通常,虽然是采用硅的扩散型二极管,但是也可采用合金扩散型、外延结合型、双重扩散型等特殊制作的二极管,因为这些二极管对于电压而言,其静电容量的变化率特别大。
结电容随反向电压VR变化,取代可变电容,用作调谐回路、振荡电路、锁相环路,常用于电视机高频头的频道转换和调谐电路,多以硅材料制作。
频率倍增用二极管对二极管的频率倍增作用而言,有依靠变容二极管的频率倍增和依靠阶跃(即急变)二极管的频率倍增。
频率倍增用的变容二极管称为可变电抗器,可变电抗器虽然和自动频率控制用的变容二极管的工作原理相同,但电抗器的构造却能承受大功率。
阶跃二极管又被称为阶跃恢复二极管,从导通切换到关闭时的反向恢复时间trr短,因此,其特长是急速地变成关闭的转移时间显着地短。
如果对阶跃二极管施加正弦波,那么,因tt(转移时间)短,所以输出波形急骤地被夹断,故能产生很多高频谐波。
稳压二极管这种管子是利用二极管的反向击穿特性制成的,在电路中其两端的电压保持基本不变,起到稳定电压的作用。
是代替稳压电子二极管的产品。
被制作成为硅的扩散型或合金型。
是反向击穿特性曲线急骤变化的二极管。
作为控制电压和标准电压使用而制作的。
二极管工作时的端电压(又称齐纳电压)从3V左右到150V,按每隔10%,能划分成许多等级。
在功率方面,也有从200mW至100W以上的产品。
工作在反向击穿状态,硅材料制作,动态电阻RZ很小,一般为2CW、2CW56等;将两个互补二极管反向串接以减少温度系数则为2DW型。
稳压二极管的温度系数α:α表示温度每变化1℃稳压值的变化量。
稳定电压小于4V的管子具有负温度系数(属于齐纳击穿),即温度升高时稳定电压值下降(温度使价电子上升较高能量);稳定电压大于7V的管子具有正温度系数(属于雪崩式击穿),即温度升高时稳定电压值上升(温度使原子振幅加大,阻碍载流子运动);而稳定电压在4~7V之间的.管子,温度系数非常小,近似为零(齐纳击穿和雪崩击穿均有)。
收音机电路原理收音机电路原理是指收音机内部的电子电路设计和工作原理。
在此之前,我们需要了解一些基础知识。
一、电路概述电路是指一组元器件、导线等部件按照一定的连接方式组成的电子设备。
电路中会有不同种类的元器件,如电阻、电容、电感等。
二、收音机的基本原理收音机是一种无线电接收设备,其主要由天线、调谐电路、放大电路和检波解调电路四部分组成。
1. 天线:将电磁波转换成电信号。
2. 调谐电路:将收到的多个无线电信号按频率分别采样,选取其中要收听的电台进行放大。
3. 放大电路:将选定电台的信号放大,以达到语音清晰、音量稳定等效果。
4. 检波解调电路:将放大电路输出的调幅(AM)或调频(FM)信号进行解调,得到音频信号,再经过功放放大,输出音响。
1. 天线电路天线是收音机中的一个重要部分,其作用是将电磁波转换成电信号。
收音机天线分为内置天线和外置天线两种。
一般情况下,内置天线是指收音机本身内部的天线,而外置天线则是通过外部引线接入收音机中。
2. 调谐电路调谐电路是收音机内部的一个放大器电路,可以通过调整电路特定电容器的值,实现对收音机频段的调节。
它的主要作用是选择需要放大的无线电信号,并将其送入放大器。
3. 放大电路放大电路通常用于对选定的电台信号进行放大,以达到语音清晰、音量稳定等效果。
一般情况下,放大电路由几个放大器级联组成。
放大电路有两种类型:同轴电缆放大电路和磁耦合放大电路。
检波解调电路是收音机中的一个电路,用于将放大后的Modulated Carrier Signal(调制载波信号)解调,并得到音频信号。
检波电路可以分为 AM 和 FM 两种,根据对应收音机的类型来选择。
四、总结在实际的收音机设计中,调谐电路、放大电路和检波解调电路都是非常关键的部分。
调谐电路和放大电路在收音机接收信号的过程中起到至关重要的作用,不能失误。
1. 调谐电路调谐电路是用来选取收听频率的一种电路。
收音机中的调谐电路的原理是将天线和电容与电感串联,形成一个谐振电路。

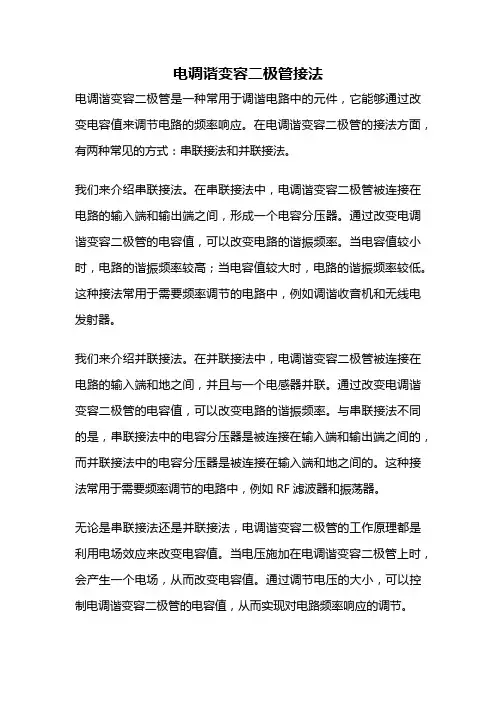

电调谐变容二极管接法电调谐变容二极管是一种常用于调谐电路中的元件,它能够通过改变电容值来调节电路的频率响应。
在电调谐变容二极管的接法方面,有两种常见的方式:串联接法和并联接法。
我们来介绍串联接法。
在串联接法中,电调谐变容二极管被连接在电路的输入端和输出端之间,形成一个电容分压器。
通过改变电调谐变容二极管的电容值,可以改变电路的谐振频率。
当电容值较小时,电路的谐振频率较高;当电容值较大时,电路的谐振频率较低。
这种接法常用于需要频率调节的电路中,例如调谐收音机和无线电发射器。
我们来介绍并联接法。
在并联接法中,电调谐变容二极管被连接在电路的输入端和地之间,并且与一个电感器并联。
通过改变电调谐变容二极管的电容值,可以改变电路的谐振频率。
与串联接法不同的是,串联接法中的电容分压器是被连接在输入端和输出端之间的,而并联接法中的电容分压器是被连接在输入端和地之间的。
这种接法常用于需要频率调节的电路中,例如RF滤波器和振荡器。
无论是串联接法还是并联接法,电调谐变容二极管的工作原理都是利用电场效应来改变电容值。
当电压施加在电调谐变容二极管上时,会产生一个电场,从而改变电容值。
通过调节电压的大小,可以控制电调谐变容二极管的电容值,从而实现对电路频率响应的调节。
需要注意的是,电调谐变容二极管在实际应用中需要考虑到其最大电容值和最小电容值的范围。
在选择电调谐变容二极管时,需要根据电路的工作频率范围来确定合适的电容值范围。
此外,电调谐变容二极管的稳定性和线性度也是需要考虑的因素。
较好的电调谐变容二极管应具有较小的温度系数和较好的线性特性,以保证电路的稳定性和准确性。
电调谐变容二极管是一种常用于调谐电路中的元件,它能够通过改变电容值来调节电路的频率响应。
在接法方面,有串联接法和并联接法两种常见方式。
无论是哪种接法,电调谐变容二极管的工作原理都是利用电场效应来改变电容值。
在实际应用中,需要根据电路的需求选择合适的电调谐变容二极管,并考虑其最大电容值、最小电容值、稳定性和线性度等因素。
变容二极管应用电路
变容二极管是一种具有可变电容的二极管,在应用电路中可以有多种用途。
1. 频率调制:变容二极管可以通过改变电容来改变频率。
在频率调制电路中,变容二极管可以根据输入信号的频率来改变输出信号的频率。
2. 电压控制振荡器:变容二极管可以用作电压控制振荡器电路的关键组件。
通过调节电容的值,可以改变振荡器的频率,并实现频率调谐。
3. 响应器模型:变容二极管可以用作响应电器模型,模拟电容的变化。
例如,在RF电路中,变容二极管可以用作变容二极管调谐器,用来调整电路的谐振频率。
4. 电容调节器:变容二极管可以被用来调节电路中的电容值。
通过改变偏置电压,可以改变变容二极管的电容值,从而调节电路的性能。
5. 电压调控:在稳压电路中,变容二极管可以用作可变电容的元件,通过调节工作电压来改变电容的值,从而实现电压调节的功能。
总的来说,变容二极管在应用电路中可以用来实现频率调谐、振荡器、电压调节等功能。
它的可变电容性能使得它在很多不同类型的电路中都有广泛的应用。
目录摘要 01、方案选择 (1)2、变容二极管直接调频原理 (1)3、变容二极管直接调频 (3)3.1 变容二极管工作原理 (3)4、电路实现 (4)4.1课程设计指标 (4)4.2元件参数选择 (5)4.3电路设计仿真图 (5)4.4电路仿真结果 (6)4.5 PCB如图4.4所示 (7)总结与体会 (8)参考文献 (9)摘要调频电路具有抗干扰性能强、声音清晰等优点,获得了快速的发展。
主要应用于调频广播、广播电视、通信及遥控。
调频电台的频带通常大约是200~250kHz,其频带宽度是调幅电台的数十倍,便于传送高保真立体声信号。
由于调幅波受到频带宽度的限制,在接收机中存在着通带宽度与干扰的矛盾,因此音频信号的频率局限于30~8000Hz 的范围内。
在调频时,可以将音频信号的频率范围扩大至30~15000Hz,使音频信号的频谱分量更为丰富,声音质量大为提高。
变容二极管调频电路是一种常用的直接调频电路,广泛应用于移动通信和自动频率微调系统。
其优点是工作频率高,固有损耗小且线路简单,能获得较大的频偏,其缺点是中心频率稳定度较低。
较之中频调制和倍频方法,这种方法的电路简单、性能良好、副波少、维修方便,是一种较先进的频率调制方案。
本课题载波由LC电容反馈三端振荡器组成主振回路,振荡频率有电路电感和电容决定,当受调制信号控制的变容二极管接入载波振荡器的振荡回路,则振荡频率受调制信号的控制,从而实现调频。
关键词:变容二极管 LC电容反馈三端振荡器调频1、方案选择变容二极管调频方式有两种:间接调频和直接调频。
(1)间接调频先将调制信号进行积分处理,然后用它控制载波的瞬时相位变化,从而实现间接控制载波的瞬时频率变化的方法,称为间接调频法。
根据前述调频与调相波之间的关系可知,调频波可看成将调制信号积分后的调相波。
这样,调相输出的信号相对积分后的调制信号而言是调相波,但对原调制信号而言则为调频波。
这种实现调相的电路独立于高频载波振荡器以外,所以这种调频波突出的优点是载波中心频率的稳定性可以做得较高,但可能得到的最大频偏较小。
变容二极管调谐电路
摘要:
一、变容二极管概述
二、变容二极管在调谐电路中的作用
三、调谐电路的组成与原理
四、变容二极管在调谐电路中的应用实例
五、总结
正文:
一、变容二极管概述
变容二极管,又称可变电容二极管,是一种具有可调电容特性的半导体器件。
它主要用于电子电路中的频率调谐、振荡、放大等电路。
变容二极管的结构主要由N 型半导体和P 型半导体构成,通过调整两者之间的接触面积,可以改变其电容值。
二、变容二极管在调谐电路中的作用
在调谐电路中,变容二极管的作用主要体现在以下两个方面:
1.调整电路的频率:通过改变变容二极管的电容值,可以改变振荡电路的频率,从而达到调谐的目的。
2.改善电路的性能:在实际电路中,由于各种原因,如元器件参数的不一致、温度变化等,可能导致电路的性能发生变化。
通过调整变容二极管的电容值,可以有效地补偿这些因素对电路性能的影响。
三、调谐电路的组成与原理
调谐电路主要由LC 振荡电路和变容二极管组成。
其中,LC 振荡电路包括主电感L1、电容C1 和C2(串联电容)等元器件。
在电路中,通过改变变容二极管的电容值,可以改变LC 振荡电路的谐振频率,从而达到调谐的目的。
四、变容二极管在调谐电路中的应用实例
在实际电路中,变容二极管广泛应用于调谐电路,如收音机、通信设备等。
例如,在收音机的调谐电路中,通过调整变容二极管的电容值,可以使收音机接收到不同频率的广播信号。
五、总结
综上所述,变容二极管在调谐电路中具有重要作用。
通过调整其电容值,可以改变电路的频率,从而达到调谐的目的。
变容二极管调谐电路变容二极管调谐电路是一种常见的电路,用于改变电路中的频率响应。
它广泛应用于收音机、电视机、音响系统等电子设备中。
在本文中,将介绍变容二极管调谐电路的基本原理、电路图和工作原理,并讨论其应用和优缺点。
变容二极管调谐电路的基本原理是利用二极管的电容特性来改变电路中的频率响应。
当二极管的阳极加正偏电压时,二极管上会形成一个可变的电容。
这个电容的大小与二极管的偏置电流、阳极电压以及二极管中的耗尽带宽有关。
通过调节这些参数,可以实现对电路中的频率响应进行调整。
变容二极管调谐电路的电路图通常由电容、电阻和二极管组成。
其中,电容用于控制频率响应的范围,电阻用于控制电路的增益,二极管起到频率调谐的作用。
当信号通过电容时,其频率响应会被调整,从而实现对特定频率范围内信号的放大和滤波。
变容二极管调谐电路的工作原理如下:当输入信号经过电容和二极管时,二极管的电容会改变输入信号的相位和幅度。
具体来说,当输入信号的频率较高时,二极管的电容较小,模拟信号能够有效地通过二极管,并得到放大。
而当输入信号的频率较低时,二极管的电容较大,模拟信号将被滤波。
变容二极管调谐电路的应用十分广泛。
在收音机中,它被用于接收不同频段的无线电信号。
通过调节二极管的电容,可以选择收听的频率范围。
在电视机中,变容二极管调谐电路用于调整图像和声音的频率响应,以提供清晰的图像和声音效果。
在音响系统中,它通常用来调整音频信号的频率响应,以满足不同音乐风格和音效的需求。
变容二极管调谐电路有一些优点和缺点。
首先,它具有较高的频率响应范围,可以满足不同频率信号的需求。
其次,它体积小、功耗低、价格便宜,适用于大规模生产。
然而,变容二极管调谐电路也存在一些缺点。
例如,由于二极管的电容是通过偏置电流来控制的,所以在实际应用中需要注意电容的稳定性和可靠性。
此外,频率调谐时,会导致一定的信号衰减和失真。
总之,变容二极管调谐电路是一种常用的电路,通过调节二极管的电容来改变电路中的频率响应。
各种二极管的用途及常用二极管各种二极管的用途常用二极管1.整流二极管作用:利用PN结的单向导电性把交流电变成脉动直流电,整流二极管结构主要是平面接触型,其特点是允许通过的电流比较大,反向击穿电压比较高,但PN结电容比较大,一般广泛应用于处理频率不高的电路中。
例如整流电路、嵌位电路、保护电路等。
整流二极管在使用中主要考虑的问题是最大整流电流和最高反向工作电压应大于实际工作中的值,并要满足散热条件。
2.检波(也称解调)二极管作用:利用二极管单向导电性将高频或中频无线电信号中的低频信号或音频信号提取出来广泛应用于半导体收音机、录机、电视机及通信等设备的小信号电路中,其工作频率较高,处理信号幅度较弱。
检波二极管一般可选用点接触型锗二极管,例如2AP系列、1N34/A/、1N60等。
选用时,应根据电路的具体要求来选择工作频率高、反向电流小、正向电流足够大的检波二极管,主要考虑工作频率。
虽然检波和整流的原理是一样的,而整流的目的只是为了得到直流电,而检波则是从被调制波中取出信号成分(包络线)。
检波电路和半波整流线路完全相同。
因检波是对高频波整流,二极管的结电容一定要小,所以选用点接触二极管。
能用于高频检波的二极管大多能用于限幅、箝位、开关和调制电路。
3.变容二极管又称压控变容器,是根据电压变化而改变节电容的半导体,工作在反向偏压状态。
应用:高频调谐、通信电路中可做可变电容器使用。
有专用于谐振电路调谐的电调变容二极管,适用于参放的参放变容二极管,以及固体功率源中倍频、移相的功率阶跃变容二极管,用于电视机高频头的频道转换和调谐电路,多以硅材料制作。
4.快速二极管快速二极管的工作原理与普通二极管是相同的,但由于普通二极管工作在开关状态下的反向恢复时间较长,约4~5ms,不能适应高频开关电路的要求。
快速二极管主要应用于高频整流电路、高频开关电源、高频阻容吸收电路、逆变电路等,其反向恢复时间可达10ns。
快速二极管主要包括快恢复二极管和肖特基二极管。

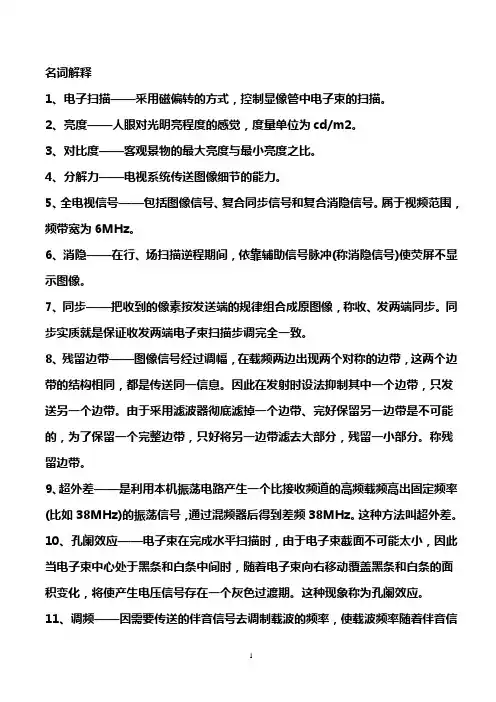

名词解释1、电子扫描——采用磁偏转的方式,控制显像管中电子束的扫描。
2、亮度——人眼对光明亮程度的感觉,度量单位为cd/m2。
3、对比度——客观景物的最大亮度与最小亮度之比。
4、分解力——电视系统传送图像细节的能力。
5、全电视信号——包括图像信号、复合同步信号和复合消隐信号。
属于视频范围,频带宽为6MHz。
6、消隐——在行、场扫描逆程期间,依靠辅助信号脉冲(称消隐信号)使荧屏不显示图像。
7、同步——把收到的像素按发送端的规律组合成原图像,称收、发两端同步。
同步实质就是保证收发两端电子束扫描步调完全一致。
8、残留边带——图像信号经过调幅,在载频两边出现两个对称的边带,这两个边带的结构相同,都是传送同一信息。
因此在发射时设法抑制其中一个边带,只发送另一个边带。
由于采用滤波器彻底滤掉一个边带、完好保留另一边带是不可能的,为了保留一个完整边带,只好将另一边带滤去大部分,残留一小部分。
称残留边带。
9、超外差——是利用本机振荡电路产生一个比接收频道的高频载频高出固定频率(比如38MHz)的振荡信号,通过混频器后得到差频38MHz。
这种方法叫超外差。
10、孔阑效应——电子束在完成水平扫描时,由于电子束截面不可能太小,因此当电子束中心处于黑条和白条中间时,随着电子束向右移动覆盖黑条和白条的面积变化,将使产生电压信号存在一个灰色过渡期。
这种现象称为孔阑效应。
11、调频——因需要传送的伴音信号去调制载波的频率,使载波频率随着伴音信号的瞬时值而变化。
12、调幅——高频载波的振幅随着所要传送的信号的瞬时值而变化。
13、载频——用于传送低频(声音或图像)信息的高频正弦波。
14、谱色——每一种单色光呈现的色调。
15、非谱色——两种或两种以上的单色光聚合产生复合光,复合光呈现的混合色。
16、色调——彩色的种类,它取决于彩色的主色波长。
17、灰度——从黑色到白色之间的过渡色。
18、色饱和度——彩色的纯度,即掺入白光的程度,或指颜色的深浅程度。
