1、建筑物外檐：
1.1墙砖粘贴：
1.1.1排砖：
1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采用整砖。

2）不允许出现小于1/2砖，窗间墙、阴阳角处要做到一致对称。

（参看效果图）
1.1.2砖缝
砖缝采用1:1水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面2~3mm ，操作时，应先勾水平缝再勾竖缝。

水平缝与竖缝相交点做成“×”字，勾缝表面应平整光滑。

1.2外檐挑沿滴水线做法：
1.2.1外檐面砖滴水做法
窗膀与旋脸上面相交的面砖切割成直角梯形，上、下边长相差15～20mm ，旋脸做成锐角，形成鹰嘴。

做
做
法
1.2.2
抹水泥滴水做法。

距檐
1.2.3在檐下先抹40～60
塑料分格条。

1.2.4外檐悬挑部位不翻边时，可直接预埋10×10mm 塑料条。

塑料条转角处剪成“八”字对角.
1.3散水做法：
1.3.1散水与外墙面断缝，打封闭胶或灌沥青砂。

断缝宽度一致，胶面平整、光滑。

断缝宽度：20mm。

1.3.2散水拐角处均设置断缝，注封闭胶或沥青砂。

1.3.3室外台阶、坡道、散水等部位，应与建筑物主体断开设缝，缝应宽窄一致、顺直，缝中填柔性材料。

建筑工程施工细部做法图例1.外檐挑沿滴水线的做法是先在檐下抹上40～60㎜的翻边，并在其中部位嵌入10×10mm的塑料分格条。

如果外檐悬挑部位不翻边，则可以直接预埋10×10mm的塑料条，转角处需要剪成“八”字对角。

2.散水做法是在与外墙面断缝的地方打上封闭胶或灌沥青砂，断缝宽度一致，胶面平整、光滑，宽度为20mm。

散水拐角处均需要设置断缝，并注封闭胶或沥青砂。

在室外台阶、坡道、散水等部位，需要与建筑物主体断开设缝，缝应宽窄一致、顺直，缝中填柔性材料。

3.沉降观测点需要在结构墙柱、变形缝两端及建筑物转角处均匀设置一个，每隔8~12m设置一个。

沉降标牌应采用醒目的沉降观测点标示牌，牌镶嵌在沉降观测点上方、居中，牌下边距沉降标外边缘50㎜。

4.铝板幕墙需要将胶缝平、顺、直宽窄一致按结构实际尺寸进行排版，不允许出现小于1/2板宽的铝板进行饰面。

窗台、檐口需要有泛水，窗口及大于或等于60mm的挑檐需要设滴水线或做大鹰嘴。

女儿墙压顶处需要进行反包处理，防水卷材要深入反包铝板内。

外檐铝幕墙滴水做法见图二。

5.玻璃幕墙需要将胶缝、平、顺、直宽窄一致，胶中无杂质。

单元式幕墙横、竖框需要平直，上下通顺。

隐框幕墙的胶缝宽窄一致，平、顺、直，胶中无杂质。

幕墙与其他材料交接时，应采用软连接可在缝外表做其他装饰，使其外表整齐、美观。

6.石材幕墙需要采用整角的石材阳角，石材缝隙均匀，一致。

窗口旋脸处需要做滴水檐，宽度同石材缝，深度为3~5mm。

7.涂料装饰墙面的平涂饰面、弹涂饰面、水波纹饰面、真石漆饰面色泽一致，分色清晰。

弹涂、真石漆饰面应在窗膀、旋脸面、阳台板底面、空调板底面、雨罩底面等平涂。

阴角处、窗口边各甩20mm用美纹纸粘贴进行平涂。

8.避雷网（带）焊接时，双面焊接＞6d避雷线。

明安装避雷网（带）焊接如图，暗安装避雷网（带）需要标识。

9.雨水管安装时，雨水管卡应设置牢固、距离均匀一致、距墙面20mm。

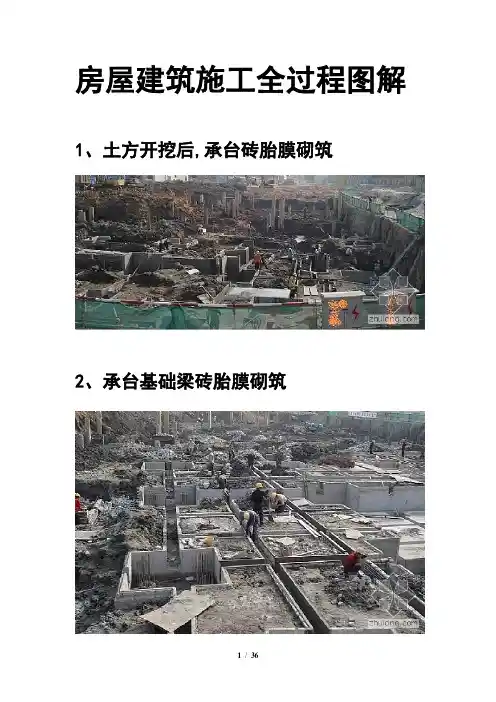

房屋建筑施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

34、消防喷淋管施工中35、楼面模板施工完毕。

呵呵，柱箍筋堆得太高了。

36、楼板钢筋施工中。

37、地下室风管安装中。

38、消防喷淋管过人防墙。

39、空调的冷冻水管施工中。

40、楼梯踏步施工中。

41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。

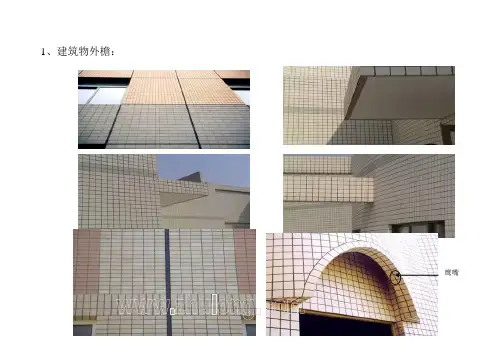

页脚内容1、建筑物外檐：鹰嘴1.1墙砖粘贴：1.1.1排砖：1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采用整砖。

2）不允许出现小于1/2砖，窗间墙、阴阳角处要做到一致对称。

（参看1.1.2砖缝砖缝采用1:1水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面2~3mm，操作时，应先勾水平缝再勾竖缝。

水平缝与竖缝相交点做成“×”字，勾缝表面应平整光滑。

1.2外檐挑沿滴水线做法：1.2.1外檐面砖滴水做法窗膀与旋脸上面相交的面砖切割成直角梯形，上、下边长相差15～20mm，旋脸做成锐角，形成鹰嘴。

做做法1.2.2抹水泥滴水做法10mm。

距檐边和窗膀的距离见图。

室外旋脸203015~201.2.3在檐下先抹40～60㎜翻边，在其中部镶贴10×10mm塑料分格条。

1.2.4外檐悬挑部位不翻边时，可直接预埋10×10mm塑料条。

塑料条转角处剪成“八”字对角.1.3散水做法：1.3.1散水与外墙面断缝，打封闭胶或灌沥青砂。

断缝宽度一致，胶面平整、光滑。

断缝宽度：20mm。

1.3.2散水拐角处均设置断缝，注封闭胶或沥青砂。

1.3.3室外台阶、坡道、散水等部位，应与建筑物主体断开设缝，缝应宽窄一致、顺直，缝中填柔性材料。

坡道门口缝中填柔性材料页脚内容150 801.4沉降观测点做法：1.4.1设置位置：结构墙柱、变形缝两端及建筑物转角处，每隔8~12m 均匀设置一个。

1.4.2沉降标牌设置：统一采用建工总承包公司制定的标准，牌镶嵌在沉降观测点上方、居中，牌下边距沉降标外边缘50㎜.。

1.6玻璃幕墙做法及要求： 1.6.1点驳式幕墙胶缝、平、顺、直宽窄一致，胶中无杂质。

1.6.2单元式幕墙横、竖框平直，上下通顺，无不直、见台现象。

1.6.3隐框幕墙的胶缝宽窄一致，平、顺、直，胶中无杂质。

1.6.4幕墙与其他材料交接，应采用软连接可在缝外表做其他装饰，使其外表整齐、美观。

1、建筑物外檐：鹰嘴1.1墙砖粘贴：1.1.1排砖：1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采用整砖。

2）不允许出现小于1/2砖，窗间墙、阴阳角处要做到一致对称。

（参看1.1.2砖缝砖缝采用1:1水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面2~3mm，操作时，应先勾水平缝再勾竖缝。

水平缝与竖缝相交点做成“×”字，勾缝表面应平整光滑。

1.2外檐挑沿滴水线做法：1.2.1外檐面砖滴水做法窗膀与旋脸上面相交的面砖切割成直角梯形，上、下边长相差15～20mm ，旋脸做成锐角，形成鹰嘴。

做做法1.2.2抹水泥滴水做法 。

距檐边和窗膀的距离见图。

室内 室外 旋脸20 3015~201.2.3在檐下先抹40～60㎜翻边，在其中部镶贴10×10mm塑料分格条。

1.2.4外檐悬挑部位不翻边时，可直接预埋10×10mm塑料条。

塑料条转角处剪成“八”字对角.1.3散水做法：1.3.1散水与外墙面断缝，打封闭胶或灌沥青砂。

断缝宽度一致，胶面平整、光滑。

断缝宽度：20mm。

1.3.2散水拐角处均设置断缝，注封闭胶或沥青砂。

1.3.3室外台阶、坡道、散水等部位，应与建筑物主体断开设缝，缝应宽窄一致、顺直，缝中填柔性材料。

门口坡道缝中填柔性材料20150 8 01.4沉降观测点做法：1.4.1设置位置：结构墙柱、变形缝两端及建筑物转角处，每隔8~12m均匀设置一个。

1.4.2沉降标牌设置：统一采用建工总承包公司制定的标准，牌镶嵌在沉降观测点上方、居中，牌下边距沉降标外边缘50㎜.。

天津建工总包沉降观测点（XX工程）NO：X天津建工总包沉降标牌式样1.6玻璃幕墙做法及要求：1.6.1点驳式幕墙胶缝、平、顺、直宽窄一致，胶中无杂质。

1.6.2单元式幕墙横、竖框平直，上下通顺，无不直、见台现象。

1.6.3隐框幕墙的胶缝宽窄一致，平、顺、直，胶中无杂质。

1.6.4幕墙与其他材料交接，应采用软连接可在缝外表做其他装饰，使其外表整齐、美观。

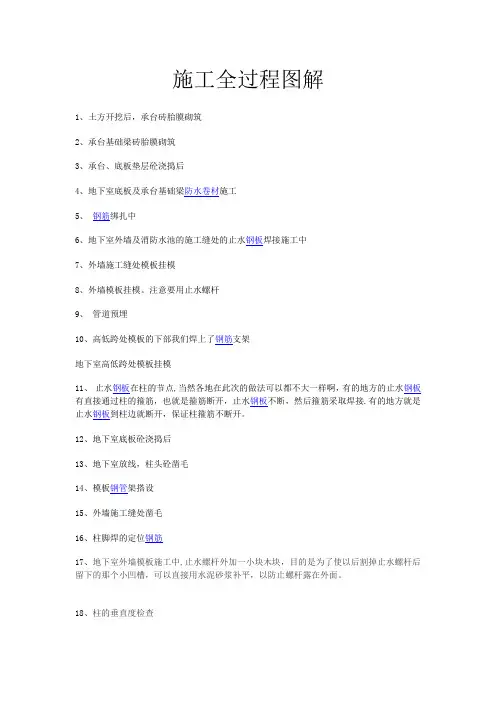

施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

34、消防喷淋管施工中35、楼面模板施工完毕。

呵呵，柱箍筋堆得太高了。

36、楼板钢筋施工中。

37、地下室风管安装中。

38、消防喷淋管过人防墙。

39、空调的冷冻水管施工中。

40、楼梯踏步施工中。

41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。

施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点,当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接.有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中,止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了,需要整改的地方.还有个别木方挑头太长了.27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置,梁侧板交接处木方未通长加固,该处很容易涨模。

33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

34、消防喷淋管施工中35、楼面模板施工完毕.呵呵，柱箍筋堆得太高了。

36、楼板钢筋施工中。

37、地下室风管安装中。

38、消防喷淋管过人防墙。

39、空调的冷冻水管施工中.40、楼梯踏步施工中。

41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。
