专线培训资料知识分享

集团信息化基础知识培训
------接入组网技术Fra bibliotekLOGO
泉邮信息技术有限公司 2012年6月
内容提要
☆
常见组网技术
场景运用分析
常见组网技术
SDH技术 MSTP技术 PON技术 MSAP技术 无线接入技术
SDH技术
SDH的概念
SDH（Synchronous Digital Hierarchy，同步数字体系）是一种基于时分复 用的同步数字技术。SDH相当于一个透明的物理通道，在这个透明的通道上，只 要带宽允许，用户可以开展各种业务，如语音、数据、监控、数字视频等，而业 务的质量将得到严格的保障。 SDH采用一套标准化的信息结构等级，称为同步传送模块STM-N（N=1，4 ，16，64，…），相应各STM-N等级的速率为 STM－1 155.52Mb/s ≈ 155Mb/s STM－4 622.08Mb/s ≈ 622Mb/s STM－16 2488.32Mb/s ≈ 2.5Gb/s STM－64 9953.28Mb/s ≈ 10Gb/s STM－256 39813.12Mb/s ≈ 40Gb/s
MSTP技术
MSTP优势：
可网管、具有自愈能力、高安全性、可靠性、扩展性。
MSTP技术组网应用范围：
MSTP在SDH技术的基础上，对业务接口进行了丰富，并且在业务接口板增加了以 太网、ATM、MPLS、RPR等处理能力，从而成为统一以上业务的多业务传送平台。 目前对于MSTP的应用组网主要有以下2种： 点对点MSTP接入专线，主要是针对带宽要求大的专线客户，通过MSTP的FE透 传 功能实现客户交换机到IP城域网边缘路由器的互连。 大型广域网专线，采用MSTP汇聚功能实现分支到总部的互连。
PON技术

SDH专线名词解释
•SDH：同步数字体系(Synchronous Digital Hierarchy )。 •光缆终端盒：光缆（8芯、12芯等）从联通镇区机房拉到客 户端机房，接入终端盒。同时把光缆分成一条条纤芯，提供 给客户使用。 •光端机：连接光缆终端盒出来的纤芯，再以2M或2M以上速 率的端口为客户提供服务
国内专线特点
• 专有带宽的整条电路资源仅为一个客户服务，全程带宽完 全独享。
• DPLC业务在广东实施时主要使用以光纤为主要接入手段 的数字电路形式完成。
• 是一种点对点的全透明物理通道，支持数据、话音、图像 等多种务。对客户通信协议没有任何要求，客户可自由选择 网络设备及通信协议。
国内专线接入拓扑图
DDN节点机
局端
光纤
用户端 2M E1
PDH设备
协议转换器 V.35（K级-2M） 路由器
注意：两端协议转换器和 PDH设备必须一致
V.35（K级-2M）
LAN 东莞
接入拓扑图
LAN 深圳
DDN专线名词解释
• DDN：数字数据网(Digital Data Network)，以传输数据信 号为主的数字通信网络，可以提供2M及2M以内的全透明 的数据专线，并承载语音、传真、视频等多种业务。
接入拓扑图
国内专线资费－月租（2M及以下速率－ DDN）
速率 本地网营业区内月租费 本地网营业区间月租费 国内长途月租费
(bit/s)
(元/月)
(元/月)
(元/月)
64K
1500
2000
3500
128K
2000
2500
5000
256K 384K
2500 3200

专线基础知识一、SDH1，SDH的概念SDH（Synchronous Digital Hierarchy，同步数字体系）是一种将复接、线路传输及交换功能融为一体、并由统一网管系统操作的综合信息传送网络，是美国贝尔通信技术研究所提出来的同步光网络（SONET）。

国际电话电报咨询委员会（CCITT）（现ITU-T）于1988年接受了SONET 概念并重新命名为SDH，使其成为不仅适用于光纤也适用于微波和卫星传输的通用技术体制。

它可实现网络有效管理、实时业务监控、动态网络维护、不同厂商设备间的互通等多项功能，能大大提高网络资源利用率、降低管理及维护费用、实现灵活可靠和高效的网络运行与维护，因此是当今世界信息领域在传输技术方面的发展和应用的热点，受到人们的广泛重视。

2、SDH的产生背景SDH技术的诞生有其必然性，随着通信的发展，要求传送的信息不仅是话音，还有文字、数据、图像和视频等。

加之数字通信和计算机技术的发展，在70至80年代，陆续出现了T1(DS1)／E1载波系统(1.544／2.048Mbps)、X.25帧中继、ISDN(综合业务数字网) 和FDDI(光纤分布式数据接口)等多种网络技术。

随着信息社会的到来，人们希望现代信息传输网络能快速、经济、有效地提供各种电路和业务，而上述网络技术由于其业务的单调性，扩展的复杂性，带宽的局限性，仅在原有框架内修改或完善已无济于事。

SDH就是在这种背景下发展起来的。

在各种宽带光纤接入网技术中，采用了SDH技术的接入网系统是应用最普遍的。

SDH 的诞生解决了由于入户媒质的带宽限制而跟不上骨干网和用户业务需求的发展,而产生了用户与核心网之间的接入"瓶颈"的问题，同时提高了传输网上大量带宽的利用率。

SDH技术自从90年代引入以来，至今已经是一种成熟、标准的技术，在骨干网中被广泛采用，且价格越来越低，在接入网中应用可以将SDH技术在核心网中的巨大带宽优势和技术优势带入接入网领域，充分利用SDH同步复用、标准化的光接口、强大的网管能力、灵活网络拓扑能力和高可靠性带来好处，在接入网的建设发展中长期受益。

务，常见于骨干网传输。
ATM专线
基于异步传输模式（ATM）技术， 提供高质量的数据传输和多媒体 业务，但成本较高。
MPLS专线
基于多协议标签交换（MPLS） 技术，提供灵活、高性能的专线 服务，可实现多业务融合。
VLAN专线
通过虚拟局域网（VLAN）技术， 实现局域网内的数据传输，常见
于企业内网建设。
05
集团专线发展趋势与挑战
5G技术在集团专线中的应用
5G技术为集团专线提供了更高的 传输速度和更低的延迟，使得实 时音视频传输、大数据分析等应
用成为可能。
5G技术还支持大规模物联网设备 接入，为集团专线提供了更广泛 的应用场景，如智能制造、智慧
城市等。
5G技术在集团专线中的应用需要 解决网络安全、设备兼容性等问 题，以确保数据传输的安全性和
历史
集团专线最初起源于政府和大型企业 内部的专用通信网络，随着技术的发 展，逐渐扩展到中小企业和组织。
发展
随着云计算、物联网等技术的普及， 集团专线将进一步向智能化、高效化 方向发展，为企业提供更加全面、高 效的服务。
02
集团专线基础知识
专线接入方式
SDH专线
基于同步数字体系（SDH）技术， 提供稳定、可靠的点对点传输服
提供灵活的接入方式，满足不同分支 机构的网络需求，确保网络连接的稳 定性和可靠性。
支持分支机构之间的数据同步和共享， 便于企业进行集中管理和决策。
数据传输与备份
提供高速、稳定的数据传输服务， 满足企业大规模数据交换和备份
需求。
支持多种数据传输协议和数据加 密技术，确保数据传输的安全性
和完整性。
实现自动化数据备份和恢复，降 低因数据丢失或损坏带来的风险

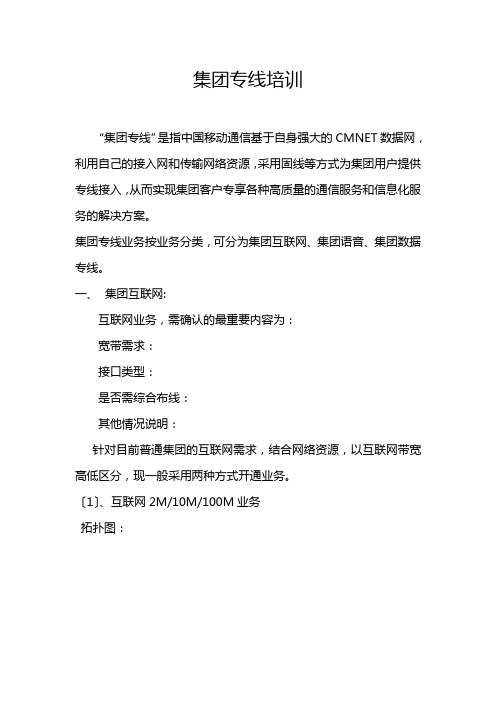

集团专线培训“集团专线”是指中国移动通信基于自身强大的CMNET数据网，利用自己的接入网和传输网络资源，采用固线等方式为集团用户提供专线接入，从而实现集团客户专享各种高质量的通信服务和信息化服务的解决方案。

集团专线业务按业务分类，可分为集团互联网、集团语音、集团数据专线。

一、集团互联网:互联网业务，需确认的最重要内容为：宽带需求：接口类型：是否需综合布线：其他情况说明：针对目前普通集团的互联网需求，结合网络资源，以互联网带宽高低区分，现一般采用两种方式开通业务。

〔1〕、互联网2M/10M/100M业务拓扑图：现集团客户互联网中90%以上为该类需求。

该类需求工程实现相对简单。

即从用户端布放光缆至最优接入点，或利用周围其他集团纤芯资源，采用抠纤方式接入用户端内，用户端内需放置一台ONU设备可同时提供互联网业务及语音业务，用户端至接入基站采用单芯光纤接入至接入基站内的分光器，分光器汇聚光纤业务后上行至OLT设备，OLT设备与城域网接入设备互联从而接入移动CMNET网络。

该接入方式全程采用EPON全程光纤接入，带宽需求可在OLT上配置，后期如有带宽扩容需求仅需做相应配置即可完成10M带宽至100M带宽的平滑升级。

〔2〕、互联网1000M及以上业务拓扑图：该类需求相对较少，需通过裸光纤方式跳接至移动城域数据网内交换机，大量消耗移动纤芯资源。

用户需满足接入带宽1000M 以上的需求，可采用裸纤方式接入，即实现我公司城域网汇聚节点至集团公司全程光纤接入，从用户端布放光缆至移动公司接入基站，在基站内进行跳纤，跳至CMNET数据网汇聚节点，以保证用户端至数据网汇聚节点全程光纤接入，满足1000M以上带宽需求，并在用户端和数据网汇聚点端各放置一台光纤收发器进行光电转换，汇聚点端光纤收发器网线直接接入CMNET接入交换机。

用户端光纤收发器网线可接入用户端内部局域网设备，以实现用户业务需求。

二：集团语音需求：门数：功能表达：其他配套〔是否需要综合布线等〕按语音实现方式不同分为两种方式：〔1〕、使用PBX方式接入拓扑图：新建IP语音专线，用户侧采用ONU设备，出RJ45口与IPPBX对接，采用EPON方式传输。

接入：就是把宽带接到家里，一般我们用ADSL接入（用电话线接 进入），集团顾客一般采用光纤接入。
速率：我们所称呼旳512K全称为512Kbit/S，1M为1024Kbit/S，其 描述旳是每秒钟宽带能下载旳速度。因为计算机显示旳下载速度为 字节（byte），而电信行业所说旳下载速度为比特（bit）,其换算 单位为1byte=8bit，所以我们在上网时所看到旳下载速度比我们所 选择旳宽带速度要要小就是这个道理。
损耗低：因为光纤介质旳制造纯度极高，所以光纤旳损耗极低，这 么，在通信线中能够降低中继站旳数量，提升了通信质量。
抗扰能力强：因为光纤是非金属旳介质材料，使用光纤作为传导介 质，不受电磁干扰，这是其他电缆望尘莫及旳。
合用范围
名词解释
带宽：带宽我们能够了解为道路旳宽度，道路越宽，能够行走旳行 人和车辆就越多，宽带旳带宽就是这个道理，带宽越大，顾客上网 旳速度就越快。
其利用光纤加五类网络线方式实现宽带接入方案，实现千兆光纤到 小区(大楼)中心互换机，中心互换机和楼道互换机以百兆光纤或五 类网络线相连，楼道内采用综合布线，顾客上网速率可达2Mbps～ 1000Mbps级，网络可扩展性强，投资规模小。
光纤接入网有多种接入方式满足不同顾客旳需求。，最主要旳光纤 到路边、光纤到大楼和光纤到家，即常说旳FTTC、FTTB和FTTH。
什么是宽带上网 带宽资费原则 怎样向顾客推销专线接入业务 课程回忆与小结
带宽资费简介
集团客户低于30台下列旳顾客能够简介其使用1M旳光纤接入；不 小于30不不小于50适合2M光纤接入，50～100台以上适合4M接入。
有大流量数据传播旳集团客户，例如有视频、图像、大型数据流等 传播需求旳适合用更高旳带宽接入。
目录
什么是宽带上网 常用套餐简介 怎样向顾客推销专线接入业务 课程回忆与小结

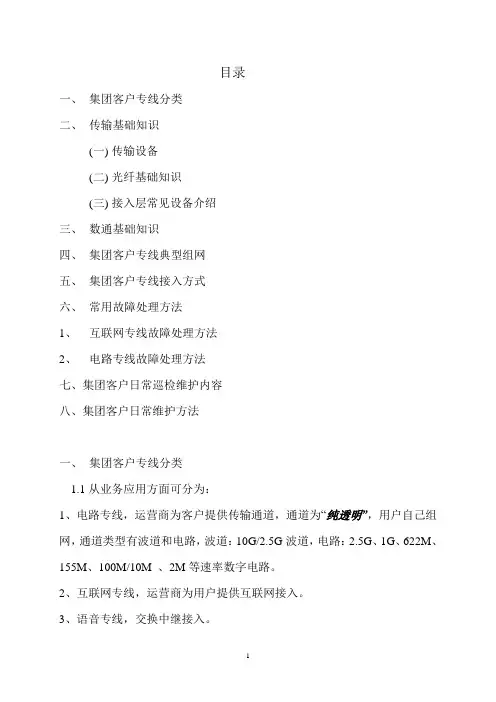

目录一、集团客户专线分类二、传输基础知识(一)传输设备(二)光纤基础知识(三)接入层常见设备介绍三、数通基础知识四、集团客户专线典型组网五、集团客户专线接入方式六、常用故障处理方法1、互联网专线故障处理方法2、电路专线故障处理方法七、集团客户日常巡检维护内容八、集团客户日常维护方法一、集团客户专线分类1.1从业务应用方面可分为：1、电路专线，运营商为客户提供传输通道，通道为“纯透明”，用户自己组网，通道类型有波道和电路，波道：10G/2.5G波道，电路：2.5G、1G、622M、155M、100M/10M 、2M等速率数字电路。

2、互联网专线，运营商为用户提供互联网接入。

3、语音专线，交换中继接入。

4、短/彩信专线。

5、GPRS专线；二、传输基础知识（一）传输设备介绍1、传送网分类传送网按覆盖范围：可分为省际、省干、城域三种结构：省际传送网：主要用于调度省际间业务，设备主要采用密集波分和SDH 设备，可提供10G、2.5G波分电路和2M/155M/622M/2.5G POS接口SDH 电路。

省干传送网：主要用于调度省内各州市间业务，。

城域传送网：主要用于调度本地内业务。

目前主要为各基站业务提供传输。

2.2 设备及业务接入能力情况省际传送网：设备主要采用密集波分（DWDM）和SDH设备组网，可提供10G、2.5G波分电路和2M/155M/622M/2.5G POS接口SDH电路。

省干传送网：设备主要采用波分和SDH设备组网，早期采用密集波分（DWDM），后期采用OTN（带保护功能波分）。

波分可提供10G、2.5G速率电路，SDH可提供2M（G.703）、10M/100M以太网电路、GE电路、155M/622M/2.5G POS接口电路。

城域传送网：主要采用SDH和PTN组网，目前已建成SDH网络和PTN 网络。

SDH网主要提供2M（G.703）、155M/622M POS接口电路，部分局点可提供以太网和GE电路。

目前CMNET/IP城域网主要采用的技术手段为IPv4网络，支持基本的网络协议 BGP/RIP2/OSPF/IS-IS；固定IP地址在网络侧接入设备分配并捆绑固定端口。 移动公司网络侧原则上提供网络安全的监控和防护策略，包括异常流量控制、垃圾邮件；原则上 不提供客户端网络安全防护，客户端网络可根据需求加装相应的网络安全设备。
13
Business Consulting Services
二、CMNET及专线网络接入类
1. 业务介绍
目前我公司向集团客户提供专线类服务，具体包括CMNET接入，IP城域网接入，私网接 入以及VPN接入等，这些专线接入可用于我公司短信、GPRS、Internet互联网、基于互联 网的IP语音、传输电路租赁等集团业务。 使用CMNET接入业务的集团客户的客户端网络通过路由器、三层交换机或宽带拨号设 备通过E1电路、以太网、光纤直驱或MSTP等方式接入移动公司的CMNET接入路由器，具 体接入点包括CMNET的专线接入设备，建有IP城域网的地市公司可就近接入城域网接入节 点设备，为客户提供多种带宽、固定IP的互联网业务应用功能。
四． 网络维护中心：负责IP专线的网络资源提供、网络维护。具体如下：
五． 服务支撑室： 1. 2. 支撑组负责IP前置机的数据制作，开通前的拨测，开通前的故障处理 分析组负责售后投诉及故障处理 。
六． 核心网络维护室：负责电路数据制作，传输资源分配
10
Business Consulting Services
核心网络
移动网络
座机
客户端
传输网络
PBX 移动 G W IP前置机
座机
座机
其他运营商 网络
其他运营商G W
电信网络
电信G W

铁路方主要分工
根据与甲方合作的具体情况，负责专线物流方案拟 订和上报； 负责提供作业站内满足专线物流货物集结、分拣、 仓储、运输等需求的设施设备、运载工具； 负责做好货物交接、装卸作业、接取送达、货物理 赔、集装化用具回送等货运工作； 负责按方案做好车辆甩挂和取送、及时上位等运输 组织工作； 负责对甲方代理无轨营业部的业务指导和运营监督； 负责为甲方提供专线物流所需的铁路信息通道和相 关信息。
专线货源
白货：温江海峡两岸工业园区、郫县现代工业港、 新津川浙工业园区的食品、饮料、日用品、农资等。 啤酒：四川华润成都、德阳、绵阳、乐山、遂宁、 内江、金威、西昌工厂啤酒。 饮料：农夫山泉等饮料及其它饮料。 后期回程货源 攀西地区及滇西的大理、保山、瑞丽等地返回货物： 苦荞制品、豆类、白糖等农副产品及进口木材
5.管内专线物流卸车站应按规定和方案要求做好卸车 组织、货物清点存放，及时通知到达端营业部指定收 货人办理内部交接，并按配送方案组织安排汽车运力。 6.到达端营业部收到《专线物流物品清单》后，按实 际到货需求制定具体配送方案并做好相关准备，接到 卸车站到货通知后，应及时安排人员做好配送和货物 交付等工作。
铁路专线物流分为管内专线、跨局专线，小件快递专线、 国际专线。

1.管内专线：以西南货物循环列车为主要载 体，通过各环节有序衔接组织，实现门到门快捷运 输的物流产品。 2.跨局专线：以西南货物循环列车和跨局快 速货物班列为主要载体，通过各环节有序衔接组织， 实现门到门快捷运输的物流产品。


3.小件快递专线：以高铁、动车和客运行李 车、专线班车等为主要载体，通过各环节有序衔接 组织，实现门到门快捷运输的物流产品。
3.编制有《成都铁路局无轨营业部专线物流揽货收 费标准》及相关费用标准依据和票据使用说明； 4.发到两端涉及的路局、站段、车站及联营合作物 流企业进行对接协调，达成费用清算、收益分配及 各方权、责、利关系等协议情况说明。

14
集团VPN专线： E1组网
什么是E1组网？ 点到多点的集团专线中，汇聚端SDH传输设备提供的业务接口为E1（即2M电 口）的业务即称为E1组网，各分部SDH传输设备的接口必须为E1接口
15
E1组网方式
16
适用于汇聚端带宽需求 小的集团客户（30M以下）
此类组网客户： 1、燃气公司
E1组网的优点
7
目录
1 裸光纤组网 2 SDH组网 3 PON组网
8
什么是SDH组网
SDH组网即集团专线采用SDH网络进行传输的方式。 定位：主要用于对安全性、实时性要求高的集团客户
9
提SD纲H组网的分类
1 C-POS组网 2 E1组网 3 MSTP组网
10
集团VPN专线：C-POS组网
什么是C-POS组网？ 点到多点的集团专线中，汇聚端SDH传输设备提供的业务接口为光口的业务 即称为C-POS业务，各分部SDH传输设备的接口可以为E1接口或光接口
19
MSTP组网方式
20
优点： 1、MSTP传输质量稳定 2、全程仅使用光收发器 缺点： 1、传输故障原因难判断 2、故障处理需要客户设
备的配合
此类组网客户： 1、农村商业银行 2、市政府党政外网
集团VPN专线：MSTP组网
优点： 1、MSTP传输质量稳定 2、全程仅使用光收发器
21
集团VPN专线：MSTP组网
2
裸光纤组网方式
此类组网客户： 1、重大教育网
3
裸光纤组网的优点
1、传输距离远 2、传输速度快 3、损耗低 4、抗干扰能力强 5、运营商对带宽无限制，用户可灵活组网。
4
裸光纤组网的缺点
1、全程纯光缆跳接，无法监控业务状态 2、业务无保护 3、现网资源占用大 4、整条路径脆弱，受沿途施工等外力因素影响大

集团专线培训“集团专线”是指中国移动通信基于自身强大的CMNET数据网，利用自己的接入网和传输网络资源，采用固线等方式为集团用户提供专线接入，从而实现集团客户专享各种高质量的通信服务和信息化服务的解决方案。

集团专线业务按业务分类，可分为集团互联网、集团语音、集团数据专线。

一、集团互联网:互联网业务，需确认的最重要内容为：宽带需求：接口类型：是否需综合布线：其他情况说明：针对目前普通集团的互联网需求，结合网络资源，以互联网带宽高低区分，现一般采用两种方式开通业务。

（1）、互联网2M/10M/100M业务拓扑图：现集团客户互联网中90%以上为该类需求。

该类需求工程实现相对简单。

即从用户端布放光缆至最优接入点，或利用周围其他集团纤芯资源，采用抠纤方式接入用户端内，用户端内需放置一台ONU设备可同时提供互联网业务及语音业务，用户端至接入基站采用单芯光纤接入至接入基站内的分光器，分光器汇聚光纤业务后上行至OLT设备，OLT设备与城域网接入设备互联从而接入移动CMNET网络。

该接入方式全程采用EPON全程光纤接入，带宽需求可在OLT上配置，后期如有带宽扩容需求仅需做相应配置即可完成10M带宽至100M带宽的平滑升级。

（2）、互联网1000M及以上业务拓扑图：该类需求相对较少，需通过裸光纤方式跳接至移动城域数据网内交换机，大量耗费移动纤芯资源。

用户需满足接入带宽1000M 以上的需求，可采用裸纤方式接入，即实现我公司城域网汇聚节点至集团公司全程光纤接入，从用户端布放光缆至移动公司接入基站，在基站内进行跳纤，跳至CMNET数据网汇聚节点，以保证用户端至数据网汇聚节点全程光纤接入，满足1000M以上带宽需求，并在用户端和数据网汇聚点端各放置一台光纤收发器进行光电转换，汇聚点端光纤收发器网线直接接入CMNET接入交换机。

用户端光纤收发器网线可接入用户端内部局域网设备，以实现用户业务需求。

二：集团语音需求：电话门数：功能叙述：其他配套（是否需要综合布线等）按语音实现方式不同分为两种方式：（1）、使用PBX方式接入拓扑图：新建IP语音专线，用户侧采用ONU设备，出RJ45口与IPPBX对接，采用EPON方式传输。

商业用户解决方案数讯公司成立于1999年7月6日，已建成覆盖整个浦东新区的“浦东ATM宽带网”，使数讯公司成为在上海地区仅次于上海电信的本地宽带网络运营商。

数讯A T MI n t e r n e t其它A T M高速i n t e r n e t出口光纤2M2M帧中继E D S Lr o u t e rr o u t e rm o d e mA T Mm o d e m什么是ＡＴＭATM业务Asynchronous Transfer Mode（异步传输模式）它是一种传递模式，在这一模式中，信息被组成固定长度的信元在电信网中进行复用、交换、传输。

它综合了电路交换和分组交换的优点，可以传送任意速率的宽带信号，可传输话音、数据、图象和视频业务。

接口类型支持RJ48电口和单、多模光纤,物理接入速率有34M、155M,甚至大于622M传输速率。

能满足任何业务(数据、语音、视频等)的需求。

LAN连接高效数据传输高质量视频会议IP业务互连远程监控ATM的技术特点什么是帧中继我们可以将ATM技术归纳为以下几点：1、 ATM采用统计时分复用技术，可将一个物理通道划分为不同业务特性的多条虚电路提供给用户，实现网络资源的按需分配。

2、 ATM具有时延小、实时性好的特点，能够满足多媒体通信的要求。

3、 ATM可提供多种业务、多种用户接口。

可与现有的任何一种业务相连，将不同业务在同一网上传输。

4、可实现任意速率的接入，用户改变速率方便灵活。

帧中继业务帧中继的技术特点帧中继其英文名为帧中继ame Relay，它是一种广域网技术，它是在光纤数字线路逐步替代模拟线路，线路质量有很大提高，计算机局域网、广域网互联和其它大容量的突发性通信需求猛增，用户终端进一步智能化等条件下在X.25分组交换技术基础上起来的。

是广域网中的一种通信方式。

可承载最新技术的IP业务。

数讯公司的帧中继专线是基于ATM网络平台的，也就是帧中继 OVER ATM，还有一种帧中继方式是帧中继 OVER DDN。

专线培训课件一、专线类型1、专线规模目前，我市共有集团专线3875条，随着专线规模的日趋扩大，维护压力也越来越大，因此咱们代维人员的工作强度也在不断加大。

2、常见的专线类型目前，我市常见的集团专线类型包括：互联网专线、数据专线、固话（IMS）专线、APN专线等几类，随后也将会有更多的专线类型逐渐加入。

二、常见的组网类型1、光缆直连光缆直连组网一般是指通过跳纤或光缆直连等方式达到客户访问互联网或者传送数据的需求，通常使用的设备包括网线、交换机、Hub、光收、尾纤、光缆等设备。

2、GPONGPON组网一般是指OLT下挂分光器（ODN）再接客户侧的ONU设备达到客户访问互联网或者传送数据的需求。

通常使用OLT、ODN、ONU三种设备。

3、PTN/SDHPTN/SDH组网一般是指通过PTN直连或SDH设备下挂协转等传输方式达到客户访问互联网或者传送数据的需求。

通常使用的设备包括PTN、SDH、协转等。

4、混合模式混合模式一般是指用户到上网或数据传送整条链路包括PTN/SDH传输、光缆直连等多种模式混合的组网模式。

三、常见故障处理常见现象及处理方式现象1、客户可以正常登录QQ，但是无法打开网页。

解决办法：如果出现此类现象，一般为PTN(6220)设备MTU值太小导致，维护员应该熟知客户链路，及时将客户站点、端口号上报给客响技术支持，修改MTU后确认业务是否恢复正常。

现象2、客户设备确认正常，但是无法上网，线路为协转。

解决办法：如果出现此类现象，一般为MSAP协转设备吊死导致，维护员应及时将站点名称及业务名称上报技术支持，重新激活设备后看业务是否恢复。

现象3、设备环路，获得的地址为192.168...或者用户设备上联设备时好时断。

解决办法：1、当用户获得192.168...地址时在电脑操作命令框键入arp -a命令，查看网关地址对应MAC地址，提供给技术员查看MAC来源，并关闭相应端口，随后通知客户并现场确认。

DDN市场情况
❖ 主要用户是一些大型政企客户，是80年代开始使 用的一批客户：政府单位、大型国企、大型外资 企业等。
❖ 以中国电信为例，目前DDN客户占其数据专线 总量的30%左右（2005年数据）。DDN不再 发展新客户，新增数据专线客户全部使用SDH方 式提供服务，存量客户到期后转向SDH电路方式 继续服务。
汇报提纲
•常见专线业务的分类 •数据专线业务 •VPN专线业务 •互联网专线业务 •资费及竞争情况 •PON的基本概念 •常见问题分析
什么是IP VPN？
专用网
企业
政府
IP教-V育PNS 外企
IP技术
Internet
IP ：使用IP网络基础设施对专用广域网的仿真 V：虚拟，并非真实存在的物理网络 P：专用，为特定的企业或用户群体所专用
上下行非对称方式 ，下行速度大于上 行速度。下行可达 到15M，上行一般 为512K。适用于下 载较多的用户。
光纤方式：不
限速度，取决于接 入技术所使用的传 输技术。上下行速 度对称。适用带宽 要求大，数据应用 复杂的用户
优质优价
接入层次越高，质量越好，价格越贵。
1
核心层
2
汇聚层
3
接入层
结合EPON的互联网专线接入
汇报提纲
•常见专线业务的分类 •数据专线业务 •VPN专线业务 •互联网专线业务 •资费及竞争情况 •PON的基本概念 •常见问题分析
互联网专线业务
❖ 概念：针对商企集团客户提供的互联网宽带专线接入服务 ，为客户提供一定带宽的动态IP地址或固定IP地址方式 接入internet。 常用接入方式
ADSL方式：
❖ 他们的共同特点是需接入的网点很多，但是平均 带宽需求不高，一般128~256K就能满足，安 全性要求非常高。

宽带专线培训第一节互联网专线一、互联网专线接入层的网络结构1、N*2M互联网专线的结构2M互联网专线的结构一般都是点对点的，多数用户都是需要提供以太网接口，故一般都采用PDH+E1/10BASE-T协转或者E1/10BASE-T协转+光纤收发器；部分用户使用路由器，需要提供E1接口或者V.35接口，一般就使用PDH出2M直接上路由器或PDH+G.703/V.35协转，具体网络结构如下图所示：PDH+E1/10BASE-TE1/10BASE-T协转+光纤收发器PDH+路由器（E1接口）PDH+G.703/V.35+路由器（v.35接口）2、大于10M互联网专线的网络结构常用的E1/10BASE-T协转一般都是单E1或者4E1的，一个2M 或者4个2M已不能满足部分用户的需求，针对这部分用户一般就采取光纤收发器+裸光纤的方式来实现，具体结构如下图所示：光纤收发器+裸光纤光纤收发器以太网口可支持100M速率，这种方式可灵活为用户提供100M内的任意带宽，只需在CMNET接入层交换机端口上进行速率限制即可实现。

二、宽带接入层设备配置接入规范三、宽带接入路由器配置规范现行的宽带接入主要以提供以太口为主，但还是有部分客户需要提供E1口或者V.35接口，这就需要使用路由器E1接口或者同步串口，这里以Juniper M10 E1口为例讲述一般配置规范CQQXG-PC-CMNET-RT01>show configuration interfaces e1-0/2/0；CQQXG-PC-CMNET-RT01是路由器名，按照集团公司下发的命名规范进行命名description CQMC;接口描述encapsulation cisco-hdlc;接口封装的协议类型e1-options {framing unframed;配置为E1或者CE1，需要两端路由} 器统一模式unit 0 {family inet {address 218.201.90.237/30;接口IP地址，若用} 需要多个公网ip } 地址，则可以用私网地址互连，添加静态路由，指一段地址给用户四、宽带接入交换机配置规范现行宽带接入所用的交换机主要为cisco2950和3550,接入层的交换机主要是用于汇聚用户,一般配置都比较简单,建议按照下面几点规范进行配置:●每个交换机都配置名称,按照集团公司下发的命名规范进行命名●根据实际情况建立合理的vlan数量及端口划分●配置端口隔离●配置端口描述●配置管理地址和远程登录,便于远程维护和管理●对于重要客户,建议绑定mac地址和ip地址●尽量不在接入层交换机上配置访问控制策略五、互联网专线接入故障排查1、常见的故障类型●不通，上不了网●网速慢●有丢包2、交换机和路由器的故障诊断命令●PingPing命令是通过ip协议来测定设备是否可达，它从源地点向目标发出一个类型8的ICMP（Internet Control MessageProtocol 网际控制信息协议）数据，远程设备收到这个数据后返回一个类型0的ICMP应答，报告“我在线”。
