巡更机安装说明

电子巡查系统软件安装（见光盘版软件安装使用说明书）硬件安装（即采集器,信息钮和通讯座的安装）采集器棒号自身设置可以对采集器的棒号进行设置，方法如下：（1）：同时按住电源键和功能键1，然后松开电源键（注意一直按住功能键1）等大约5，6秒中的时间，屏幕上出现0000。

（2）：然后可以按功能键1或功能键2。

其中功能键1的作用为对0-9个数字进行选择，功能键2的作用是对位数进行跳位。

（3）：当你确认4位的棒号以后，按功能键2，则屏幕上显示为- - - -。

说明已对你输入的棒号，已进行确认，确认以后当再次传输数据时，软件中的采集器号为你设定的采集器号。

首先：巡逻路线计划与设置采集器导入钮号-------首先把采集器中的信息通过传输器清空，（此方法适用于第一次安装该系统或多个信息钮的安装. 由于初次安装信息钮时,信息钮数量较多,为了方便您的安装, 您可采取用采集器导入钮号的方式输入钮号），具体操作方法如下：（1）制定计划-------根据本单位情况,制定巡检路线的点位,确定下需要固定信息钮巡检点的数码;（2）采集钮号-------在固定信息钮之前,先用采集器采集下该钮钮号，最好同时再用笔记录一下钮号，笔记时只需记钮号后四位即可，并把该钮所代表的地点名称记录下来，这样做是为了在软件输入钮号时对座如号。

（3）固定钮扣-------见其次（地名钮安装）。

（4）待重复以上（2）、（3）步操作把所有信息钮安装完毕后，信息钮的安装工作已经完成。

手工输入钮号-------即用键盘直接键入钮号，因为此方法步骤比较繁琐，所以适用于少数信息钮的安装。

其次：地名钮/人名钮安装地名钮1、接触式信息钮------把强力胶（如AB胶）调和成1：1的比例，涂在信息钮的背面（如需固定座就把信息钮套在固定座上，同时给它涂上胶）安装在需要巡逻的地点处（如金属表面、水泥表面、结实的砖墙面或其它较结实的物体表面上，固定前，先选择一平面，最好用砂纸打磨一下，再用胶）。

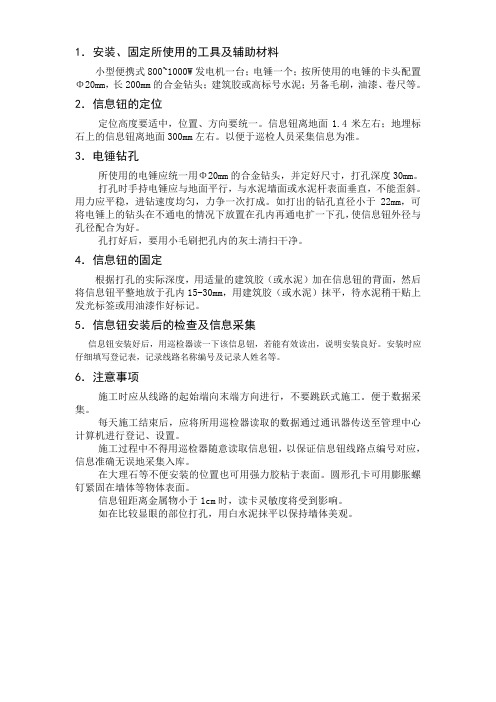

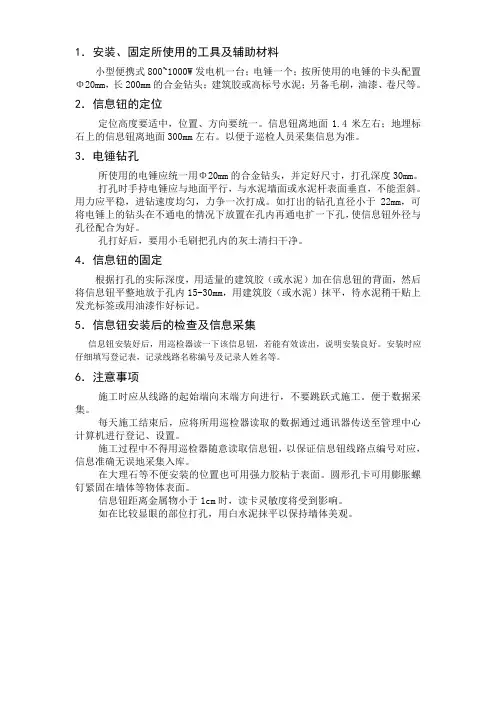

1．安装、固定所使用的工具及辅助材料小型便携式800~1000W发电机一台；电锤一个；按所使用的电锤的卡头配置Φ20mm，长200mm的合金钻头；建筑胶或高标号水泥；另备毛刷，油漆、卷尺等。

2．信息钮的定位定位高度要适中，位置、方向要统一。

信息钮离地面1.4米左右；地埋标石上的信息钮离地面300mm左右。

以便于巡检人员采集信息为准。

3．电锤钻孔所使用的电锤应统一用Φ20mm的合金钻头，并定好尺寸，打孔深度30mm。

打孔时手持电锤应与地面平行，与水泥墙面或水泥杆表面垂直，不能歪斜。

用力应平稳，进钻速度均匀，力争一次打成。

如打出的钻孔直径小于22mm，可将电锤上的钻头在不通电的情况下放置在孔内再通电扩一下孔，使信息钮外径与孔径配合为好。

孔打好后，要用小毛刷把孔内的灰土清扫干净。

4．信息钮的固定根据打孔的实际深度，用适量的建筑胶（或水泥）加在信息钮的背面，然后将信息钮平整地放于孔内15-30mm，用建筑胶（或水泥）抹平，待水泥稍干贴上发光标签或用油漆作好标记。

5．信息钮安装后的检查及信息采集信息钮安装好后，用巡检器读一下该信息钮，若能有效读出，说明安装良好。

安装时应仔细填写登记表，记录线路名称编号及记录人姓名等。

6．注意事项施工时应从线路的起始端向末端方向进行，不要跳跃式施工。

便于数据采集。

每天施工结束后，应将所用巡检器读取的数据通过通讯器传送至管理中心计算机进行登记、设置。

施工过程中不得用巡检器随意读取信息钮，以保证信息钮线路点编号对应，信息准确无误地采集入库。

在大理石等不便安装的位置也可用强力胶粘于表面。

圆形孔卡可用膨胀螺钉紧固在墙体等物体表面。

信息钮距离金属物小于1cm时，读卡灵敏度将受到影响。

如在比较显眼的部位打孔，用白水泥抹平以保持墙体美观。

Φ6.5mm27mm长胶囊状信息钮在水泥部件上安装、固定的方法形如小胶囊，直径约为6.5毫米，长27毫米，感应距离45-55毫米左右。

完全防水，可以置入墙内或其他物体内（离开金属物体1厘米以上），以防破坏。

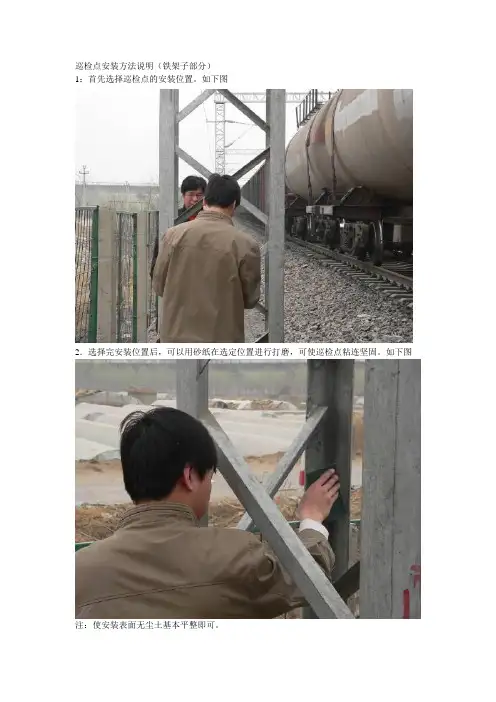

巡检点安装方法说明（铁架子部分）
1：首先选择巡检点的安装位置。

如下图
2．选择完安装位置后，可以用砂纸在选定位置进行打磨，可使巡检点粘连坚固。

如下图注：使安装表面无尘土基本平整即可。

3．打磨完后如下图。

打磨完后
4：打打磨完成后，需要安装巡检点。

如下两图
注：卡与卡座之间用强力胶连接，防止脱落。

周遍用强力胶密封，使之牢固。

中间用螺丝
加以稳定
注：卡座与金属表面用强力胶相粘，中间可以打个直径为4mm的孔，中间用螺丝加以稳定。

打磨，防
止破坏
注：螺丝的中间可以钻头等工具打磨，防止破坏。

如果读卡效果比较好的话可以把卡座翻过来安装，这样可以更加安全。

巡更机使用手册（巡更巡检管理系统）目录一、巡更巡检管理系统组成二、产品功能及技术参数三、设备安装四、软件使用及说明五、常见故障处理六、客户服务及技术服务承诺一．巡更巡检管理系统组成巡检系统由以下几部分组成1、管理电脑（*）2、巡更3、巡逻点（普通/夜光/钉子/玻璃）（*）4、人员卡（适合多人使用一台设备）（*）5、智能巡检管理软件6、锂电池充电器7、锂电池8、皮套9、USB通讯数据线注* 为选配件二，主要功能及技术参数1.感应巡更机提示方式：震动和信号指示灯通讯方式：高速USB通讯使用电池：2900MA 3.7V可充电锂电池，一次充电可读点二十万次（限H-5B）存储容量：30000条巡逻记录使用寿命：约20年感应距离：3-5 CM外管材质：航天级铝材6061-T6軍工级阳极氧化，（限H-5B/T1）灯炮参数：大功率3W LED （限/T1/T5）照射距离：200米（限/T1/T5）灯光功能：三档（强光，弱光，SOS求救）（限/T1/T5）安全电路：读点功耗低至0.001W，防反接电路，可防电池反接，更安全外观尺寸：H-5B 16.8*34cm/H-8 13.2*6*3.2cm/T1 17.5*3.2cm/T5 18.5*4.3cm防水等级：IPX-8 水中型长时间浸没在一定压力的水中照样能使用2、巡更点集成电路芯片密封在外壳内，防水防腐蚀，坚固耐用，可在各种恶劣环境中使用。

每个感应器编号不重码，无需供电。

普通型为白天和照明效果佳的巡逻地点使用，夜光型适合晚上黑暗无光巡逻地点。

识读卡次数：〉35万次寿命：一体式〉20年；卡片式〉10年环境温度：-40℃∽+85℃尺寸：直径8.5CM，，厚度：1CM重量：50g还有其他异形卡，如钉子点，玻璃点及夜光标签可选。

3、电脑通讯电缆采用高速USB数据通讯线，使用简单方便，下载数据速度快4、电池及充电器锂电池购买产品时所带的电池为不饱和状态，因此需要充满后再使用。

E. G. S巡更系统使用、设置及操作说明书BiTuneEASY GUARD SYSTEM第一章关于巡更系统一．基本概念：巡逻人员按照规定的巡逻路线，在规定的时间段内必须到达巡逻路线中的每一点，并在一段时间内完成对规定区域的巡查。

为巡逻人员制定的在规定的时间内对规定区域进行巡查的任务列表。

在巡检计划中，要求巡逻人员在规定的时间所需到达的指定地点。

运用一些辅助设备，帮助管理层制定巡检计划及了解巡逻人员的工作情况，从而提高管理工作质量的系统。

二．应用领域：EGS巡更系统可应用在任何需要保安巡逻或值班巡视的领域，例如：物业管理公司图书馆．博物馆酒店．宾馆文物保护区．动植物保护区大型工大型车队管理保安、巡警、监狱银行、政府机关、大型商场由下一章简述的工作原理可以看出，EGS巡更系统属非实时性的，即当巡更员到达某一巡检点读取信息钮时，管理层不能在同一时间得知该次巡检的结果，要等到巡更棒中的记录下载到电脑之后才能核查。

第二章 EGS巡更系统概述一．主要特点：1.无需布线，安装简易。

2.操作简便，对使用人员要求不高。

3.高可靠性、安全性，可防止已获得的数据及信息被破坏或有意改写。

4.巡棒采用不锈钢外壳，坚固耐用，内置大容量存储体，可存储1984个记录单元，全密封防水，高度省电，使用充电电池，无需更换电池。

5.系统系列产品兼容，设备升级方便。

二．系统组成：EGS巡更系统有4个基本组成部分：1.信息钮：信息记忆体，用于存储巡更点描述，巡更员姓名，事件描述。

信息钮实质上是不锈钢防水外壳的信息存储芯片，具有全球唯一的不可重复的序列码。

相关附件：信息钮固定座（巡逻地点钮用）信息钮匙扣（巡检员姓名钮及密码钮用）2.巡棒：微电脑系统，用于读取信息钮内容，完成信息的处理、储存、传输等功能。

每根巡棒最多可存储1984条巡更记录。

相关附件：巡棒皮套每根巡棒最多可存储1984条巡更记录。

相关附件：巡棒皮套3.电脑传输器：用于传输巡棒中储存的数据和对巡棒进行充电4.软件及密码钥匙。

巡更巡检系统安装说明一、一般安装步骤（适用于小区、大厦等站地面积较小的工程）1、设计巡查方案按照巡更巡检的实际情况和相关要求（包括重点部位）预先设定路线、检查点、班次、人员等主要事项。

2、检查点安装1）按照预先设计的巡查方案（主要指路线和检查点）到现场进行确认和变更，依巡查顺序依次做好标记和标号。

2）按照线路顺序依次安装检查点卡建议检查点卡（纽扣卡）用水泥封入墙中，深度1cm左右，高度1.4m左右；在大理石等不便安装的位置也可用强力胶封粘于表面。

圆形卡也可用膨胀螺钉紧固在墙体等物体表面。

注意：检查点卡应离开金属物1cm以上，尤其是铝合金。

3、软件设置1）首先将通讯线插入Com口（普通九针串口），并紧固好。

2）确认计算机正确的日期和时间。

3）将软件安装完毕后，用超级密码进入。

4）初始化并设置巡检器。

（必需用超级密码进入）以下设置可用管理员密码进入5）按要求依次设置巡查人员、检查点、巡查线路和排班等内容。

6）在系统设置中设置数据库容量、单位名称等项。

4、检查点对应持设置后的巡检器，沿巡查线路顺序读卡，采集完毕后进入巡更巡检管理软件中的通讯项上传数据。

数据上传完毕后，将检查点与卡号顺序对应。

5、确认设置按照线路顺序读卡，上传计算机后，通过核查项确认设置。

6、初始数据备份用手工备份项备份数据库data文件注：根据实际情况，步骤2可以并入步骤4。

人员卡、点卡设置：可把巡检器当读卡器使用，直接读入卡号。

软件设置更改后，尽可能进行通讯，下载更改设置。

密码：（可更改，前缀@、#是固定不可更改的）初始超级密码：@1234初始管理员密码：#1111初始用户密码：没有（点击确定直接进入）。

巡更硬件安装和设置说明书-CAL-FENGHAI.-(YICAI)-Company One1巡更软硬件的安装和设置说明书软件安装由于巡更系统大部分是用于考核保安人员巡查工作的，而其管理人员也不一定是专业的计算机工作者，因此在研发的过程中充分考虑了应用的简单和便捷性，使之易学易懂。

在Windows 98/2000/XP/Vista系统下运行光盘上的，并按照提示完成软件安装。

注：软件安装的最后阶段会出现硬件驱动程序的安装提示，点击其<仍然继续>按钮。

另外，仅有一少部分用户的电脑系统软件缺少windows或office补丁，用户可以从网络升级上获得这部分内容，或者重新卸载掉office重新安装即可消除，或者点击取消可进入界面。

软件安装完成后在电脑桌面新增《巡更软件》图标：，双击该图标进入登陆界面。

初始安装的软件缺省用户名为：admin，密码不需输入，点击<确认>按钮直接进入系统主界面。

注：管理人员可以设置操作员密码，通过密码才可以登陆软件，这样可以有效避免无关人员有意或无意修改系统数据。

主界面上包含5个图标：<读取记录><报表><基础数据><参数><校正时间>，当鼠标停留在这5个图标上时，功能提示区给出简短的提示说明。

首次安装的软件，用户应该首先点击“主界面”上<系统设置>，图标，进入系统设置界面。

系统设置界面系统设置界面的功能包括：巡检器型号选择、通讯接口检测、软件版本设定等功能。

注：该软件可以选择多种应用语言环境，适合全球客户使用，软件安装时会自动匹配操作系统语言，一般不需人为干预。

选择巡检器型号，应点击<选择型号>按钮，来确定巡检器及其通讯端口。

在单位一栏中填写用户单位名称，比如：西安钧安电子科技有限公司删除 6 个月以前的记录，是指：在未来的应用中，巡更软件会自动删除较早以前的数据。

此处根据客户自身情况选择即可。

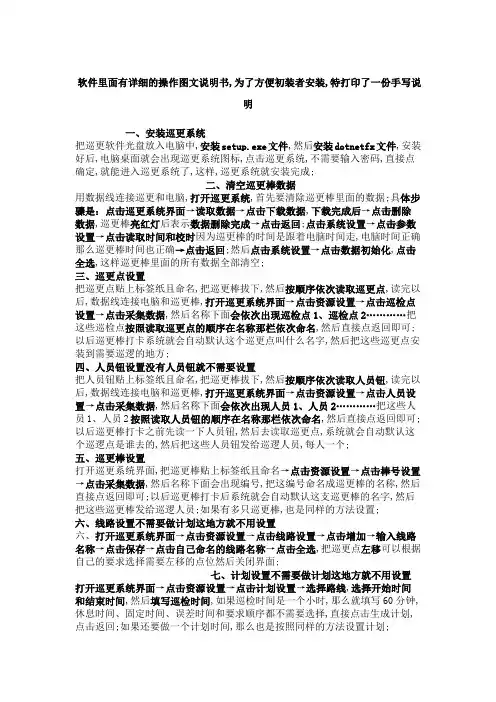

软件里面有详细的操作图文说明书,为了方便初装者安装,特打印了一份手写说明一、安装巡更系统把巡更软件光盘放入电脑中,安装setup.exe文件,然后安装dotnetfx文件,安装好后,电脑桌面就会出现巡更系统图标,点击巡更系统,不需要输入密码,直接点确定,就能进入巡更系统了,这样,巡更系统就安装完成;二、清空巡更棒数据用数据线连接巡更和电脑,打开巡更系统,首先要清除巡更棒里面的数据;具体步骤是：点击巡更系统界面→读取数据→点击下载数据,下载完成后→点击删除数据,巡更棒亮红灯后表示数据删除完成→点击返回;点击系统设置→点击参数设置→点击读取时间和校时因为巡更棒的时间是跟着电脑时间走,电脑时间正确那么巡更棒时间也正确→点击返回;然后点击系统设置→点击数据初始化,点击全选,这样巡更棒里面的所有数据全部清空;三、巡更点设置把巡更点贴上标签纸且命名,把巡更棒拔下,然后按顺序依次读取巡更点,读完以后,数据线连接电脑和巡更棒,打开巡更系统界面→点击资源设置→点击巡检点设置→点击采集数据,然后名称下面会依次出现巡检点1、巡检点2…………把这些巡检点按照读取巡更点的顺序在名称那栏依次命名,然后直接点返回即可;以后巡更棒打卡系统就会自动默认这个巡更点叫什么名字,然后把这些巡更点安装到需要巡逻的地方;四、人员钮设置没有人员钮就不需要设置把人员钮贴上标签纸且命名,把巡更棒拔下,然后按顺序依次读取人员钮,读完以后,数据线连接电脑和巡更棒,打开巡更系统界面→点击资源设置→点击人员设置→点击采集数据,然后名称下面会依次出现人员1、人员2…………把这些人员1、人员2按照读取人员钮的顺序在名称那栏依次命名,然后直接点返回即可;以后巡更棒打卡之前先读一下人员钮,然后去读取巡更点,系统就会自动默认这个巡逻点是谁去的,然后把这些人员钮发给巡逻人员,每人一个;五、巡更棒设置打开巡更系统界面,把巡更棒贴上标签纸且命名→点击资源设置→点击棒号设置→点击采集数据,然后名称下面会出现编号,把这编号命名成巡更棒的名称,然后直接点返回即可;以后巡更棒打卡后系统就会自动默认这支巡更棒的名字,然后把这些巡更棒发给巡逻人员;如果有多只巡更棒,也是同样的方法设置;六、线路设置不需要做计划这地方就不用设置六、打开巡更系统界面→点击资源设置→点击线路设置→点击增加→输入线路名称→点击保存→点击自己命名的线路名称→点击全选,把巡更点左移可以根据自己的要求选择需要左移的点位然后关闭界面;七、计划设置不需要做计划这地方就不用设置打开巡更系统界面→点击资源设置→点击计划设置→选择路线,选择开始时间和结束时间,然后填写巡检时间,如果巡检时间是一个小时,那么就填写60分钟,休息时间、固定时间、误差时间和要求顺序都不需要选择,直接点击生成计划,点击返回;如果还要做一个计划时间,那么也是按照同样的方法设置计划;备注：如果不需要做计划,只需要打卡巡逻了以后,能查询到巡逻记录就行,那么,以上步骤当中的六、七步不需要设置;以上就是所有巡更系统的设置步骤以下是管理人员查询和统计巡更棒的操作步骤巡逻人员打完卡以后,巡更棒需交到管理者手中,管理人员打开巡更系统,数据线连接巡更棒和电脑→点击读取数据→点击下载数据→点击返回→点击计划分析具体分析哪个时间段,自己可以选择分析完成后点击返回;再点击计划考核→点击数据查询,这样就会出现所分析后的具体数据;具体可以选择时间、路线、巡检器、人员、巡检点、状态来查询;如果有多支巡更棒,那么每支巡更棒都需要按以上的方法来操作;然后可以生成EXCEL和打印预览,方便直接保存电脑和打印;如果不需要做计划,只需要打卡巡逻了以后,能查询到巡逻记录就行,这样的操作步骤是：打开巡更界面→读取数据→下载数据→点击返回;在巡更系统界面→点击巡检记录→点击数据查询,这样就会出现所分析后的具体数据;具体可以选择时间、路线、巡检器、人员、巡检点、来查询;如果有多支巡更棒,那么每支巡更棒都需要按以上的方法来操作;然后可以生成EXCEL和打印预览,方便直接保存电脑和打印;备份数据库为了防止电脑重装系统导致巡更系统卸载掉或者不小心把所有数据初始化,我们可以备份数据库,这样只要有数据库文件,以后就可以还原,那么就不需要重新设置巡更点、人员钮、计划等信息;具体步骤是：在桌面创建一个文件夹,打开巡更系统界面→点击系统设置→点击备份数据库→保存在你桌面创建的文件夹里;然后把这个文件夹放在U盘里面备份或者放在电脑C盘以外的磁盘中;以后巡更系统丢失了,安装巡更系统后,把这个文件还原到巡更系统中即可;巡更棒数据需定期清空巡更棒存储的数据是有限的,如果定期不清除,数据多了以后下载数据的时间就会变长,巡更棒里面的数据存满以后便不能读卡;具体清除数据的步骤：打开巡更系统→点击读取数据→点击下载数据→点击删除数据,当巡更棒亮红灯时,说明巡更棒数据清空完成;切记,清空巡更棒前,如果数据要保留先备份后再清除所有打过点的数据,都会保存在巡更界面中的巡检记录里面,这个是不占巡更棒的内存的;。
