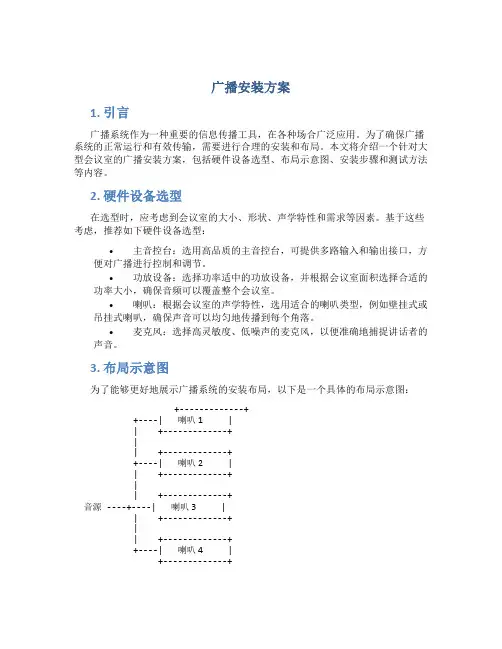

广播系统安装

广播安装方案1. 引言广播系统作为一种重要的信息传播工具，在各种场合广泛应用。

为了确保广播系统的正常运行和有效传输，需要进行合理的安装和布局。

本文将介绍一个针对大型会议室的广播安装方案，包括硬件设备选型、布局示意图、安装步骤和测试方法等内容。

2. 硬件设备选型在选型时，应考虑到会议室的大小、形状、声学特性和需求等因素。

基于这些考虑，推荐如下硬件设备选型：•主音控台：选用高品质的主音控台，可提供多路输入和输出接口，方便对广播进行控制和调节。

•功放设备：选择功率适中的功放设备，并根据会议室面积选择合适的功率大小，确保音频可以覆盖整个会议室。

•喇叭：根据会议室的声学特性，选用适合的喇叭类型，例如壁挂式或吊挂式喇叭，确保声音可以均匀地传播到每个角落。

•麦克风：选择高灵敏度、低噪声的麦克风，以便准确地捕捉讲话者的声音。

3. 布局示意图为了能够更好地展示广播系统的安装布局，以下是一个具体的布局示意图： +-------------++----| 喇叭1 || +-------------+|| +-------------++----| 喇叭2 || +-------------+|| +-------------+音源 ----+----| 喇叭3 || +-------------+|| +-------------++----| 喇叭4 |+-------------+4. 安装步骤根据上述布局示意图，以下是一个详细的安装步骤说明：1.将主音控台放置在合适的位置，确保易于操作和接线。

2.将功放设备连接到主音控台的输出接口，确保连接稳固。

3.根据布局示意图，将喇叭1安装在会议室的正前方，喇叭2安装在会议室的左侧，喇叭3安装在会议室的右侧，喇叭4安装在会议室的后方。

4.将喇叭与功放设备连接，确保连接稳固。

5.将麦克风连接到主音控台的输入接口，确保连接稳固。

6.根据会议室的实际情况，调整喇叭的角度和高度，确保声音可以均匀传播到每个角落。

公共广播系统工程安装方案一、背景与目标二、系统组成1.源设备：源设备是公共广播系统的信号源，一般包括音频播放设备、麦克风和调频设备等。

音频播放设备可以用于播放预先录制的音频内容，如广告、音乐等，麦克风用于现场直播或实时传输音频信号，调频设备用于接收无线音频信号。

2.传输设备：传输设备负责将源设备中的音频信号传输到扩音设备中，一般有有线和无线两种传输方式。

有线传输方式包括音频线、传输线和控制线等，无线传输方式主要是通过调频设备实现。

3.扩音设备：扩音设备接收传输设备传送来的音频信号，并将其扩大输出。

扩音设备包括功放器、扩音器和喇叭等。

功放器用于放大音频信号，扩音器用于将音频信号扩大输出，喇叭用于将扩大的音频信号播放出来。

4.控制设备：控制设备用于控制公共广播系统的工作状态，一般有主控室设备、遥控器和控制面板等。

主控室设备用于对整个系统进行远程控制，遥控器用于对扩音设备进行局部控制，控制面板用于手动控制。

三、安装方案步骤1.项目准备项目准备阶段主要包括收集需求、制定计划、选定供应商和确定预算等。

在这个阶段需要与业主、设计师和供应商进行充分沟通，确定系统的需求和实施计划，并制定详细的方案和预算。

2.设计方案设计方案阶段主要包括对公共广播系统的整体结构进行设计和分析。

根据实际需求和环境条件，确定源设备、传输设备、扩音设备和控制设备的选型和布置方案，并进行相应的模拟和数字技术处理。

3.材料采购材料采购阶段主要是根据设计方案进行设备和材料的采购。

在采购过程中需要考虑设备的规格、品牌、性能和价格等，确保所选设备和材料符合项目要求。

4.现场安装现场安装阶段主要包括设备和材料的安装和调试。

在安装过程中需要按照设计方案进行设备的布置和接线，并对整个系统进行调试和测试，确保设备和系统正常工作。

5.系统调试系统调试阶段主要是对已安装的系统进行测试和调整。

通过对各个设备和模块的功能进行测试，检查各个连接是否正常，并进行相应的调整和优化，确保系统工作稳定可靠。

第一章.设备安装作业指导在安装前端设备，不管是吸顶、壁挂或者是吊装方式，必须要选用坚固的受力体，避免喇叭不稳固掉落或者造成人员受伤。

壁挂音箱要考虑墙面的承重，要仔细检查墙面的承重量。

根据标准要求：安装墙面的承重量应该保证不低于安装设备的实际载重量的4倍。

吸顶/天花吊装方式安装，要考虑上顶天花的承重能力，根据标准要求：安装承受力在天花的，应该保证天花能承重安装设备的实际载重量的5倍。

安装喇叭时要求：（1）避免在不稳定处安装或架设喇叭，如摇晃的桌子或不平坦的表面上，可避免喇叭掉落时引起人员伤害或财产损失。

（2）将喇叭安装在可支撑喇叭重量处或稳固的架子上。

可表面喇叭掉落时引起人员伤害或财产损失。

（3）避免将喇叭安装在潮湿或灰尘多、直接与阳光接触、离电热器近，或有黑烟或蒸气处，可能会引起火灾或点击。

（4）在连线是要安装草地音箱上的功率的标签贴纸，选用100V，最大瓦数所对应的颜色。

1.1室内IP终端（IP终端+两个定阻音箱）对于教室内安装的终端/喇叭高度建议为：2.3米-2.5米。

对于带有由1个终端带两个定阻音箱，要把两个音箱安装在教室前面墙两边。

具体安装位置应根据现场环境定，在安装时需要按照本文的安装要求。

1.2室内IP终端（有源网络音箱+副箱）对于教室内安装的终端/喇叭高度建议为：2.3米-2.5米。

要把两个音箱（（有源网络音箱+副箱））安装在教室前面墙两边。

具体安装位置应根据现场环境定。

1.2.1安装指导安装步骤如下：①在墙面钻一个孔，将尼龙胶管（10*49mm）塞进去；②将M6*50自攻小圆头螺丝锁进尼龙胶管；③将音箱后面的孔位对准螺丝卡死固定；布线要求是：①每一台有源网络音箱都必须要布一条CAT6网线到交换机处；②每一台有源网络音箱都必须要供电，需要布电源线（三芯线）；③副箱音箱的有源网络音箱的线用RVV2*1.0即可；①此终端支持1路线路输入，如果需要将教室电脑声音传输给此终端，则需要布1条音频线（从终端安装位置到教室电脑的位置）关于带有2.4G话筒的终端安装原则及注意事项：①现场天线平放不能在后板位置，因铁板或机箱是有屏蔽信号作用，可能导致接收信号变弱或接收不到信号。

广播系统安装施工方案1. 引言广播系统的安装是一个复杂而细致的工作，需要在技术和安全等方面做出仔细的考虑和规划。

本文将详细介绍广播系统的安装施工方案，包括施工前的准备工作、施工环境的评估、设备的安装和调试等内容。

2. 施工前的准备工作2.1 项目计划在开始安装施工之前，需要制定详细的项目计划。

项目计划应包括施工的时间安排、资源配置、工程进度的控制等内容。

同时还需要考虑到可能出现的风险和问题，并提前做好相应的应对措施。

2.2 材料和设备准备在施工前需要确保所有所需的材料和设备都已经准备就绪。

这包括广播设备、音响设备、线缆、插座等。

材料和设备的选择应该符合项目需求和规格，并且与供应商确认供货时间和质量。

2.3 人员培训在施工前需要对参与施工的人员进行培训，确保他们对于广播系统的安装和调试有足够的理解和能力。

培训内容应包括设备的组装和连接方式、操作注意事项以及常见问题的解决方法等。

3. 施工环境的评估在开始安装施工之前，需要对施工环境进行评估，以确保环境符合广播系统安装的要求。

评估内容包括但不限于以下几个方面：3.1 建筑物结构评估建筑物的结构是否能够承受广播设备的重量和震动。

对于需要安装天线的项目，还需要评估建筑物的屋顶结构和耐风能力。

3.2 电力供应评估电力供应是否能够满足广播设备的需求。

如果需求较大，可能需要对电力系统进行改造或增容，以确保设备的正常运行。

3.3 环境噪声评估环境噪声对广播系统的影响程度。

如果环境噪声较大，可能需要在广播设备的设计中增加噪声控制和抑制功能。

3.4 通信设备评估通信设备的安装位置和布线方式。

需要确保通信设备与广播设备之间的连接稳定可靠，并且能够满足信号传输的要求。

4. 设备的安装和调试4.1 广播设备的安装根据施工环境的评估结果和项目需求，选择合适的广播设备，并按照设备的安装手册进行安装。

在安装过程中，应注意设备的放置位置、固定方式和线缆连接的正确性。

4.2 音响设备的安装根据项目需求和用户要求选择合适的音响设备，并按照设备的安装手册进行安装。

广播系统安装方案1、施工准备⑴材料节目源设备：满足设计要求，必须附有产品使用说明书、合格证及有关的技术文件。

产品安装前，必须进行进场设备材料检验。

信号处理设备：包括调音台、前置放大器、功率放大器、频率均衡器、压缩限制器、延时器、混响器等。

应根据设计要求选用标准系列产品，并附有产品使用说明书、合格证及相关的技术文件和3C认证标识。

产品安装前，必须依据出厂的图纸或技术文件进行通电检查，并记录结果。

传输部分：包括分线箱、控制器、电线电缆等。

必须符合设计要求的规格型号，有产品合格证及3C认证标识。

终端设备：主要包括扬声器、音箱、声柱、控制开关、音量控制器等设备。

产品选型符合设计要求，并附有产品使用说明书及合格证，且有3C认证标识。

常用连线规格应符合下表，应根据设计要求选择相应规格的绝缘导线，并有产品合格证。

电缆应根据设计要求选用屏蔽线或双绞线，并有产品合格证。

不间断电源的选择应根据设计要求选配，必须有产品合格证及有关的技术文件。

镀锌材料：金属线槽、镀锌钢管、机螺丝、平垫、弹簧垫圈、金属膨胀螺栓、金属软管等。

其它材料：塑料胀管、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类插头等。

⑵机具设备手电钻、冲击钻、克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。

万用表、工具袋、梯子、水平尺、拉线、500V摇表、线坠。

㈡施工条件(1)机房内土建工程应内装修完毕，门、窗、门锁装配齐全完整。

(2)机房内及外围的布线线缆沟、槽、管、盒、箱施工完毕。

(3)吊顶的扬声器预留孔按实际尺寸已经留好，音箱吊架安装预留。

(4)线缆绝缘电阻摇测值大于0.5MΩ。

㈢操作工艺⑴工艺流程⑵操作方法①管路预埋参见管路预埋工艺要求进行施工。

②分线箱安装暗装箱体面板应与建筑装饰面配合严密。

严禁采用电焊或气焊将箱体与预埋管口焊在一起。

明装分线箱安装高度为底边距地1.5m。

明装壁挂式分线箱、端子箱或声柱箱时，先将引线与盒内导线用端子作过渡压接，然后将端子放回接线盒。

广播系统安装方案一、方案背景近年来，随着科技的不断发展，广播系统在各个领域的应用越来越广泛。

广播系统的安装具有重要的意义，它能够在各个场所提供音频和视频传输、信息发布、紧急广播等功能，满足人们对于信息传递和娱乐的需求。

为了提供更便捷和高效的广播服务，我们制定了以下的广播系统安装方案。

二、目标和需求分析1.提供高音质的音频和清晰的视频传输：广播系统需要能够传输高音质的音频和清晰的视频，以提供更好的音视频体验。

2.实现信息发布：广播系统需要能够发布各类信息，如新闻、公告、活动通知等，以满足用户的需求。

3.提供紧急广播功能：广播系统需要能够及时发布紧急广播，以应对突发事件或灾害事故。

4.方便管理和维护：广播系统需要具备方便的管理和维护功能，以保证系统的正常运行。

三、系统设计1.音频传输设备选择：选择高品质的音频传输设备，如高保真音箱、功放器等，以保证音频的高保真和音质的良好。

2.视频传输设备选择：选择高清晰度的视频传输设备，如高清摄像机、投影机等，以提供清晰的视频。

3.控制设备选择：选择功能全面的控制设备，如触摸屏、集成控制器等，以方便管理和控制广播系统。

4.信息发布系统：安装信息发布系统，包括服务器、数据库和软件等，用于提供信息发布的功能。

5.紧急广播系统：安装紧急广播系统，包括紧急广播器、警报器等，用于发布突发事件或灾害事故的紧急广播。

6.管理和维护系统：安装远程管理和维护系统，用于实现对广播系统的远程管理和维护，以提高系统的可靠性和稳定性。

四、系统实施1.硬件设备安装：按照系统设计方案，进行硬件设备的安装和连接，包括音频传输设备、视频传输设备、控制设备等。

2.软件系统安装：根据系统设计方案，进行软件系统的安装和配置，包括信息发布系统、紧急广播系统等。

3.系统测试和调试：完成系统的安装后，进行系统测试和调试，包括音频和视频传输测试、信息发布测试等，确保系统正常运行并符合要求。

4.培训和使用指导：对系统的管理员和使用人员进行培训和使用指导，包括系统操作、信息发布和紧急广播等使用方法。

引言概述：广播系统安装工艺是指在建筑物、公共场所等设置广播系统的过程中，按照一定规范和流程进行安装的技术方法和操作步骤。

本文将从设计规划、材料准备、电源布线、音源设备安装和调试等五个大点来详细介绍广播系统安装工艺。

正文内容：一、设计规划1.确定广播系统的功能需求，如室内广播、紧急广播等。

2.绘制建筑物的平面图，并根据实际情况选定广播喇叭的布局位置。

3.根据广播系统的功率和覆盖范围，计算喇叭的数量和安装位置。

4.确定控制室的布置和设备配置，如主控制台、音源设备等。

二、材料准备1.根据设计规划确定的喇叭数量和安装位置，准备相应数量的喇叭和安装支架。

2.选购高质量的音源设备，如调音台、功放器、播放设备等。

3.准备必要的电线、插座和配件，确保安装过程的电气连接可靠稳定。

4.准备必要的工具和安全装备，如钢丝绳、吊篮、安全帽等。

三、电源布线1.根据建筑物的电气布线图，确定广播系统所需的电源线路和插座位置。

2.安装相应的开关箱和分配箱，并将电源线路从分配箱引出。

3.根据喇叭布局图，将电源线路引至各个喇叭的安装位置。

4.进行电源线路的接地处理，确保系统的安全可靠。

四、音源设备安装1.将音源设备安装在控制室内，连接相应的音频输入输出线路。

2.安装调音台并进行相应的参数设置，如音量调节、平衡调节等。

3.安装功放器，并连接喇叭线路和音源输入线路。

4.安装播放设备，并连接音频输出线路。

五、调试1.执行广播系统的开机自检，确保各设备正常工作。

2.调试喇叭的音量和声音覆盖范围，通过测试确定最佳的设置。

3.对音源设备进行全面测试，确保音频输入输出无异常。

4.进行紧急广播的测试，验证系统的应急响应能力。

5.与其他系统（如消防报警系统）进行联动调试，确保系统协同工作。

总结：广播系统安装工艺是一个严谨而细致的过程，需要进行设计规划、材料准备、电源布线、音源设备安装和调试等五个大点的工作。

在安装过程中，要确保设计合理、材料质量可靠、电气连接稳定，并且进行精细的调试工作，以保证广播系统的正常运行和安全可靠。

公共广播系统设备的安装和调试引言公共广播系统设备是一种常见的基础设施，广泛应用于学校、医院、商场等公共场所。

正确的安装和调试是保证系统能够正常运行的关键。

本文将介绍公共广播系统设备的安装和调试过程，帮助读者更好地了解系统的配置和运行。

设备检查在安装公共广播系统设备之前，需要进行设备检查，确保设备符合要求并没有损坏。

设备检查应包括以下内容：1.检查设备内部是否存在杂物，如棉絮、细土或动物毛发。

2.检查设备的电源线是否受损或松动。

3.检查设备的各个接口是否能够正常传输信号。

4.检查喇叭和音响是否正常工作。

如果发现设备存在问题或损坏，应及时联系供应商或设备维修人员。

设备安装安装公共广播系统设备需要注意以下几点：1.选好安装位置。

公共广播系统设备应安装在高于周围物体的地方，并且应安装在距离地面不低于2.5米的位置。

2.固定设备。

公共广播系统设备安装时，应使用固定支架将设备固定在安装位置上，以防设备的晃动或松动导致损坏或意外伤害。

3.连接各个设备。

公共广播系统设备包括控制盒、音量控制器、功放器等多个部分，安装时需要将它们连接好，并保证信号传输顺畅。

调试过程在设备安装完成后，需要进行调试过程，以保证系统能够正常工作。

调试过程应包括以下内容：1.接通电源。

将公共广播系统设备的电源线接通电源插座，并确保设备电源开关处于打开状态。

2.检查音量。

使用音量控制器对设备进行音量调节，确保设备的音量可以传输到各个喇叭端口。

3.发出测试信号。

使用控制盒发出测试信号，检查各个喇叭端口是否可以接收信号，并对信号进行正常输出。

如果调试过程中出现问题，可以根据设备使用说明书或联系相关技术人员进行查找问题和解决问题。

总结公共广播系统设备的安装和调试由于其涉及到信号传输和电路运行，所以需要格外小心和细致。

通过设备检查和正规的安装、调试过程，可以保证广播系统在运行时稳定、安全且正常。

在广播系统安装和调试过程中如果遇到困难，请及时联系相关技术人员或设备供应商寻求帮助。

广播系统安装施工方案一、前言广播系统安装施工方案是指在特定场所（如学校、酒店、会议室等）中，为了满足人员广播、音频播放等需求，进行广播系统安装施工的详细计划和方案。

本文档旨在提供一套标准的广播系统安装施工方案，并对主要施工步骤进行详细说明。

二、施工准备2.1 材料准备在开始施工之前，需要准备以下材料：•主控设备：包括音频控制器、播放器等；•扩音器：用于放大音频信号；•扬声器：用于播放音频；•音频线缆：用于传输音频信号；•电源线：用于供电；•安装配件：包括支架、固定螺丝等。

2.2 工具准备在进行广播系统安装施工时，需要准备以下工具：•打孔工具：用于打孔安装扬声器和支架等；•拉线工具：用于拉线；•铅笔和尺子：用于标记安装位置；•螺丝刀和扳手：用于拧紧螺丝；•塑料梯子：用于高处作业。

2.3 工作环境检查在开始施工之前，需要对工作环境进行检查，确保工作环境符合安装要求。

主要检查以下方面：•空调通风情况：确保工作环境通风良好，防止设备过热；•噪音情况：尽量避免噪音较大的环境，以免影响音频播放效果；•电源情况：保证工作环境有稳定可靠的电源供应；•安全隐患：检查工作环境是否存在安全隐患，如不平整地面、不稳固的支撑结构等。

三、施工步骤3.1 规划布局根据实际场所的需求和现状，合理规划广播系统的布局。

可以根据场所的大小确定扩音器和扬声器的数量和布置位置，以达到较好的音频扩散效果。

3.2 安装主控设备首先将音频控制器和播放器等主控设备安装在安全可靠的位置。

安装过程中，需要注意以下事项：•确保设备固定可靠，防止因震动导致设备松动；•对于较重的设备，可以利用支撑架或墙面等固定设备。

3.3 安装扩音器和扬声器根据规划布局，确定扩音器和扬声器的安装位置。

在安装过程中，需要注意以下事项：•使用打孔工具，按照规划布局确定的位置打孔，确保安装位置准确无误；•使用螺丝固定扩音器和扬声器，确保安装牢固可靠；•注意扩音器和扬声器的方向，确保音频向外传播。
