燃气施工技术培训(长输管道+燃气工程)

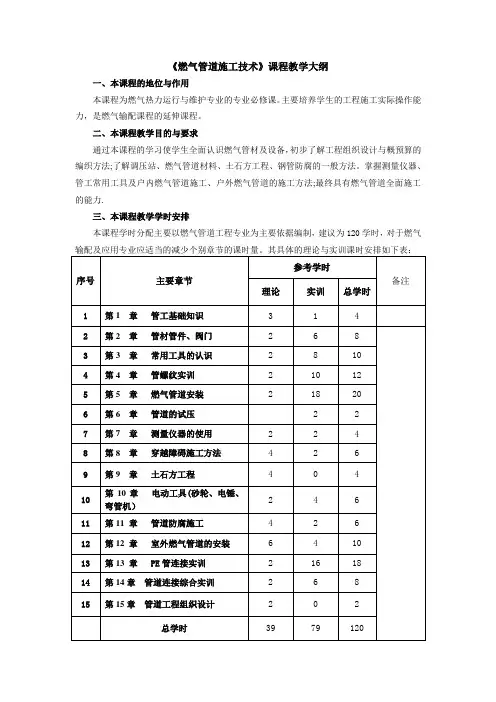

《燃气管道施工技术》课程教学大纲一、本课程的地位与作用本课程为燃气热力运行与维护专业的专业必修课。

主要培养学生的工程施工实际操作能力，是燃气输配课程的延伸课程。

二、本课程教学目的与要求通过本课程的学习使学生全面认识燃气管材及设备，初步了解工程组织设计与概预算的编织方法;了解调压站、燃气管道材料、土石方工程、钢管防腐的一般方法。

掌握测量仪器、管工常用工具及户内燃气管道施工、户外燃气管道的施工方法;最终具有燃气管道全面施工的能力.三、本课程教学学时安排本课程学时分配主要以燃气管道工程专业为主要依据编制，建议为120学时，对于燃气输配及应用专业应适当的减少个别章节的课时量。

其具体的理论与实训课时安排如下表：四、各章主要教学内容第1章管工基础知识1、了解管材的公称直径、尺寸规格.2、掌握各种管材材料性质和适用范围。

第2章管材管件1、了解截止阀、球阀、闸阀、蝶阀等阀门的结构特点和应用范围；2、初步了解相关阀门选择的能力；3、掌握钢管、塑料管在不同施工中的选择方法的能力。

第3章常用工具的认识1、了解常用工具的分类。

2、掌握各种工具的使用及维护方法。

第4章管螺纹实训管道1、了解管螺纹加工的设备。

2、掌握各种各种管螺纹加工设备的使用及维护方法。

第5章燃气管道安装1、了解管道下料、调直、套丝方法，户内燃气表及灶具的安装方法;2、工业锅炉房、食堂灶具的安装方法，室内燃气管道压力试验方法；3、掌握户内燃气管道下料草图的绘制；4、掌握户内燃气管道安装标准及施工方法;第6章管道的试压1、了解管道试压的设备。

2、掌握各种试压设备的使用及维护方法第7章测量仪器的使用1、了解的基本构造。

2、掌握水准仪、经纬仪及气体泄漏检测仪的使用及维护方法第8章穿越障碍施工方法1、了解燃气管道不开挖施工技术和水平钻施工技术；2、初步了解新型非开挖管道施工技术（影像资料）、围堰法穿越河流的施工技术;3、掌握顶管施工技术要求。

第9章土石方工程1、了解工程土的性质;2、了解沟槽支撑，施工排水，管道地基处理与土方回填的方法;3、掌握沟槽的开挖方法；4、掌握土石方回填质量要求和施工方法。

ZRSC-010-2009（V1.0）长输管线燃气输配管理规程2009-10-10发布 2009-10-10实施中国燃气控股有限公司企业标准目录一、总则 (148)二、调度管理 (149)三、管线管理 (152)四、场站管理 (154)五、抢险维修 (158)六、表格、记录 (160)长输管线燃气输配管理规程一、总则1、为了规范中燃集团各长输管线项目公司的燃气输配管理，确保各长输管线项目公司燃气输配系统的安全运行，提升各项目公司生产运营的制度化、标准化、精细化、人性化管理水平，特制定本管理规程。

2、各立项建设的长输管线项目公司，在投入生产运营前，必须经过集团总部和地方政府有关部门的竣工验收，取得安全生产许可证方可投入生产运营。

项目公司对集团总部和地方政府有关部门在竣工验收中提出的问题及存在的安全隐患，要认真整改，并将整改结果报告总部生产运营部。

3、经过竣工验收合格并准备投入生产运营的项目公司，必须编制置换投产方案，报集团总部生产运营部审批后实施。

置换投产方案原则上实施“间接法”，即用氮气置换空气、用燃气置换氮气。

检测含氧量必须达到合格标准方可置换燃气。

4、各长输管线项目公司生产运营系统各岗位的员工，必须经过严格的专业培训，并经过考试合格后上岗。

特殊工种（燃气输配工、电焊工、电工、起重工）必须持证上岗。

5、各输管线项目公司必须建立健全安全生产责任制度及各项生产运营管理制度。

公司的“一把手”（总经理/执行总经理）是安全生产的第一责任人。

6、各输管线项目公司生产运营系统的调度、运行、巡检、维护、抢修等各岗位的工作，必须做好原始记录。

原始记录必须真实、规范，并定期对原始记录的数据进行检查和分析。

7、各输管线项目公司必须建立员工的岗位职责、工作标准和考核机制。

各输管线项目公司生产运营系统的员工必须达到如下的形象标准、纪律标准和工作标准。

•形象标准在工作岗位必须衣扣扣齐，服饰干净、整洁；按时理发、剃须、洗澡，剪指甲，身体无异味；容颜含蓄，语言谦合，举止文明，行为礼让；在燃气场站及管线作业必须穿防静电工作服和劳动保护用品；•纪律标准按规定交接班，认真填写交接班记录；不迟到、早退、旷工；不漏岗、串岗、躺岗、睡岗；不在工作时间喝酒，打麻将，打扑克等娱乐活动；不在输配场站内吸烟；不与同事吵架；服从领导，听从指挥，遵守企业各项规章制度；出勤率达90%以上。

燃气管道工程设计、施工技术规定是指在燃气管道工程设计和施工过程中需要遵守的一系列规定和技术要求。

以下是一些常见的燃气管道工程设计、施工技术规定：1. 燃气管道设计：燃气管道设计应根据当地气候条件、燃气供应压力、气体流量等因素确定管道的材料、直径、厚度等参数，并合理布置管道线路，确保安全稳定运行。

2. 管道材料：燃气管道应选择具有耐压、耐腐蚀性能的材料，常用的材料包括钢管、不锈钢管、塑料管等。

管道材料应符合国家相关标准。

3. 管道安装：管道安装应按照设计要求进行施工，包括管道的开挖、敷设、连接等工作。

管道连接应采用焊接、螺纹连接等可靠的方法，并进行必要的防腐处理。

4. 管道支承：燃气管道应设置合理的支承装置，确保管道的稳定性。

支承装置应选择耐腐蚀、耐高温材料，并按照设计要求进行安装。

5. 管道防护：燃气管道应设置防护措施，以防止外力损坏和腐蚀。

常见的防护措施包括管道保温、防腐涂层、地下埋设等。

6. 管道试验：燃气管道施工完成后，应进行严格的试验，包括气密性试验、强度试验和泄漏试验等。

试验结果应符合相关标准要求。

7. 安全设施：燃气管道工程应设置相应的安全设施，包括阀门、调压装置、监测系统等，以保障燃气的安全供应和使用。

上述是一些常见的燃气管道工程设计、施工技术规定，具体要求还需根据当地法规、标准和工程实际需求确定。

同时，在进行燃气管道工程时，还需遵守相关的安全操作规程和施工规范，确保施工过程中的安全和质量。

燃气管道工程设计、施工技术规定（2）燃气管道工程是指从燃气输送站点到用户使用点之间的管道系统。

燃气管道工程设计和施工技术的规定是为了确保燃气的安全运输和有效利用。

本文将对燃气管道工程设计和施工技术进行详细阐述，包括设计原则、设计内容和施工要求等方面。

一、燃气管道工程设计原则燃气管道工程设计应遵循以下原则：1.符合有关法律法规和技术标准的要求；2.考虑到燃气的性质、压力和流量等因素，确定管道的材料、厚度和直径等技术参数；3.合理布置管道路线，减少工程投资和运营成本；4.确保燃气的安全运输和用户的使用安全。

第六章燃气输配系统的运行管理一、燃气输配系统的运行管理的一般要求为使城镇燃气实施运行、维护和抢修符合安全生产、保证供气和保护环境的要求，以保护国家和人民生命财产的安全。

运行管理也是公司优质服务重要组成部分，工作好坏直接影响公司声誉。

燃气输配系统的运行管理包括：燃气管道及其附件、门站、储配站、调压站、调压柜（箱）、用户设施和用气设备。

燃气输配系统的运行管理的总的要求如下：1、城镇燃气设施运行、维护和抢修单位及部门应逐级建立相应的安全目标责任制、安全生产管理制度、安全生产岗位操作责任制及紧急事故抢修预案。

2、城镇燃气供应单位应设立运行、维护和抢修的管理部门并应配备专职安全管理人员；应设置向社会公布24小时报修电话，抢修人员应24小时值班；运行、维修、抢修及专职安全管理人员必须经过专业技术培训，考试合格后方可上岗。

具备燃气专业知识及燃气管理工作经验，熟悉有关安全操作规程，具有一定处理事故能力，遵守本岗位的规定，服从指挥等。

3、对安全的燃气设施或重要部位必须设有识别标志。

对燃气设施进行运行、维护和抢修时，必须设置安全警示标志和防护装置。

以保证燃气设施的安全、日常维修、紧急抢修工作顺利进行。

4、燃气输配系统的运行管理应符合国家现行有关强制性标准的规定。

如：建设部、劳动部、公安部第10号令“城镇燃气安全管理规定”、建设部令第62号“城市燃气管理办法”、“城镇燃气设计规范”（GB50028-06）、“城镇燃气输配工程施工及验收规范”（CJJ33-05）、“聚乙烯燃气管道工程技术规程”（CJJ63-95）等。

5、进入调压室、阀井等燃气设施场所作业，应符合下列规定：1）进入前应先检查有无燃气泄漏，在确认安全后方可进入。

2）地下调压室、阀井内作业，必须穿戴防护用具，系好安全带；应设专人监护。

作业人员应轮换操作。

3）维修电气设备，应切断电源。

4）进行维护检修，应采取防爆措施或使用防爆工具，严禁使用能产生火花的铁器等工具进行敲击作业。

液化天然气（LNG）长距离管道输送技术近年来液化天然气已经成为我国城市重要保障能源，需求量逐渐加大。

与其他能源相比，液化天然气的物理性质具有一定的特殊性，运输难度较高，尤其在长距离运输中，既要保障运输安全也要降低运输损耗。

课题基于我国液化天然气长距离运输技术现状展开研究，结合大量的实践工作经验，提出了液化天然气长途运输技术的完善发展策略。

标签：液化天然气;长距离运输;工艺技术近年来我国天然气能源供应技术日渐成熟，射虎经济发展对天然气能源的需求量也随之增加，受天然气开采特点以及天然气物理特性决定，天然气矿一般远离市区，需要经过较长距离的输送环节才可以进入市场。

由于气体运输难度较高，同时存在较多的泄漏可能，现阶段我国采用低温液化技术，将天然气液化进行运输的工艺。

该工艺有效杜绝气体运输中存在的种种弊端，让天然气的长途运输成为了可能，但也带来了新的问题。

为了保障液化天然气物理性质的稳定，对运输管线的抗保温以及抗低温性能有较高的要求，同时在长距离运输时，需要在适当的距离范围内建立冷却站，确保液态天然气运输过程中温度的稳定。

导致液态天然气运输工艺初期成本投入较高，设备工艺维护成本较大。

有必要进一步的研究完善。

一、液化天然气长输管道输送的优点（一）管道等运输设备建设成本低受天然气的气体特点决定，天然气在长途运输中对管线的密封性能、抗压性能有很高的要求，不仅需要管线承压较高以保障运输速率，同时气体运输对于管线的密封要求更高，同时天然气属于易燃易爆气体，一旦发生泄漏现象后果十分严重，同时对天然气管线的检测难度较高，上述问题在4000千米以上的长输管线中体现的优美明显，而液化石油天然气则十分适合长途运输，液化后的石油天然气，在温度稳定的情况下，对管线密封性要求不高，同时一旦发生泄漏时，液态天然气在接触到常温空气后会迅速气化，其形态转变是有明显的视觉特征，有助于快速寻遭到泄漏地点，及时补救。

同时在相同的管线参数下，液态天然气的综合运输效率更低。

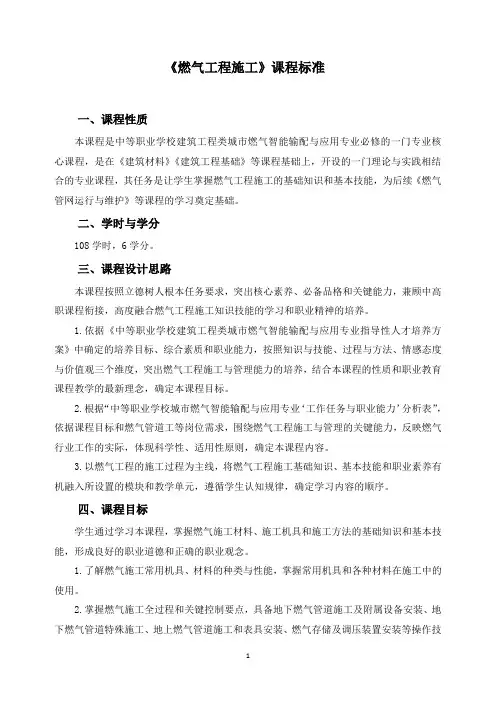

《燃气工程施工》课程标准一、课程性质本课程是中等职业学校建筑工程类城市燃气智能输配与应用专业必修的一门专业核心课程，是在《建筑材料》《建筑工程基础》等课程基础上，开设的一门理论与实践相结合的专业课程，其任务是让学生掌握燃气工程施工的基础知识和基本技能，为后续《燃气管网运行与维护》等课程的学习奠定基础。

二、学时与学分108学时，6学分。

三、课程设计思路本课程按照立德树人根本任务要求，突出核心素养、必备品格和关键能力，兼顾中高职课程衔接，高度融合燃气工程施工知识技能的学习和职业精神的培养。

1.依据《中等职业学校建筑工程类城市燃气智能输配与应用专业指导性人才培养方案》中确定的培养目标、综合素质和职业能力，按照知识与技能、过程与方法、情感态度与价值观三个维度，突出燃气工程施工与管理能力的培养，结合本课程的性质和职业教育课程教学的最新理念，确定本课程目标。

2.根据“中等职业学校城市燃气智能输配与应用专业‘工作任务与职业能力’分析表”，依据课程目标和燃气管道工等岗位需求，围绕燃气工程施工与管理的关键能力，反映燃气行业工作的实际，体现科学性、适用性原则，确定本课程内容。

3.以燃气工程的施工过程为主线，将燃气工程施工基础知识、基本技能和职业素养有机融入所设置的模块和教学单元，遵循学生认知规律，确定学习内容的顺序。

四、课程目标学生通过学习本课程，掌握燃气施工材料、施工机具和施工方法的基础知识和基本技能，形成良好的职业道德和正确的职业观念。

1.了解燃气施工常用机具、材料的种类与性能，掌握常用机具和各种材料在施工中的使用。

2.掌握燃气施工全过程和关键控制要点，具备地下燃气管道施工及附属设备安装、地下燃气管道特殊施工、地上燃气管道施工和表具安装、燃气存储及调压装置安装等操作技能。

3.了解燃气施工中发生事故的种类和特征，具备燃气施工预防事故发生及应急处理的能力。

4.具备热爱科学、实事求是的学风，形成稳定的专业思想。

具有安全、环保观念，具有市场分析、风险防控和成本控制意识。

燃⽓输配知识培训城市燃⽓输配1 燃⽓的分类及性质1.1 燃⽓的分类和⽤途城市民⽤和⼯业⽤燃⽓是由⼏种⽓体组成的混合⽓体，其中含有可燃⽓体和不可燃⽓体。

可燃⽓体有碳氢化合物、氢和⼀氧化碳，不可燃⽓体有⼆氧化碳、氮和氧等。

燃⽓的种类很多，主要有天然⽓、⼈⼯燃⽓、液化⽯油⽓和沼⽓。

1.1.1 天然⽓天然的可燃⽓体统称为天然⽓。

天然⽓是以烷烃为主的各种烃类和少量⾮烃类⽓体所组成的⽓体混合物。

按其化学组成(以体积百分含量计)，绝⼤部分是甲烷(CH4)、⼄烷(C2H6)、丙烷(C3H9)；丁烷(C4H10)和戊烷(C5H12)含量不多。

天然⽓中也含有其他⼀些⽓体，如硫化氢(H2S)、⼆氧化碳(CO2)、氮(N2)及⽔汽(H2O)；有时还含有微量的稀有⽓体，如氦(He)和氩(Ar)等。

在基准状态(101325Pa，0℃)下，在天然⽓中，从甲烷到丁烷的烃类以⽓态存在；戊烷以上的烃类是液态，即天然⽓油。

按矿藏分类，天然⽓可分为⽓⽥⽓、油⽥⽓和凝析⽓⽥⽓三种。

1.2 天然⽓的物理化学性质1.2.1 压⼒天然⽓的压⼒是天然⽓中⽆规则运动的⼤量分⼦之间碰撞⼒的总和，它表⽰天然⽓能量的⼤⼩。

1.2.2 温度天然⽓的温度表⽰天然⽓内分⼦热运动的剧烈程度。

温度的⾼低取决于天然⽓内部的热运动状态。

1.2.3 临界温度对每⼀种纯的⽓体都存在着⼀特定的温度，⾼于此温度时，⽆论加多⼤压⼒也不可能使它由⽓体变为液体，这个温度称为临界温度，⽤符号TC表⽰。

临界温度是该⽓体能以液体状态存在的最⾼温度。

1.2.4 临界压⼒在临界温度下，⽓相与液相相平衡时所施加的压⼒。

也可定义为相应于临界温度时的饱和压⼒，⽤符号PC表⽰。

它是在临界温度下该⽓体由⽓态转变为液态所需的最低压⼒。

天然⽓是混合物，其临界点的情况要复杂得多。

临界参数随组成⽽变化，没有⼀个恒定的数值，天然⽓的临界压⼒和临界温度称为天然⽓的平均临界值或视临界值或假临界值或虚拟临界值等，⽤符号PC '及TC'表⽰。

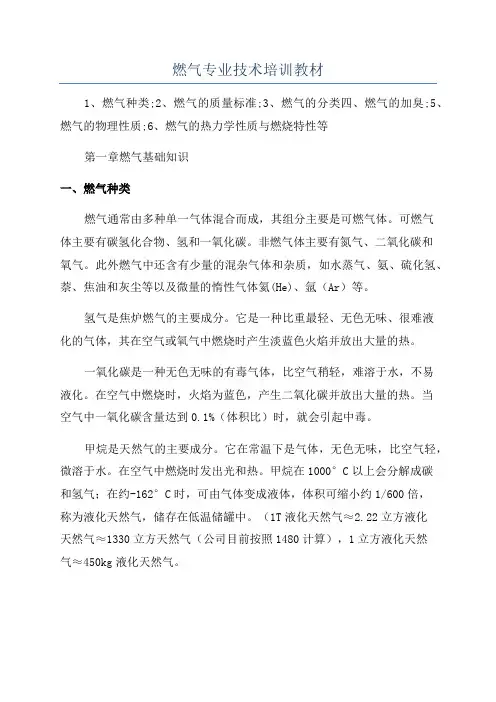

燃气专业技术培训教材1、燃气种类;2、燃气的质量标准;3、燃气的分类四、燃气的加臭;5、燃气的物理性质;6、燃气的热力学性质与燃烧特性等第一章燃气基础知识一、燃气种类燃气通常由多种单一气体混合而成，其组分主要是可燃气体。

可燃气体主要有碳氢化合物、氢和一氧化碳。

非燃气体主要有氮气、二氧化碳和氧气。

此外燃气中还含有少量的混杂气体和杂质，如水蒸气、氨、硫化氢、萘、焦油和灰尘等以及微量的惰性气体氦(He)、氩（Ar）等。

氢气是焦炉燃气的主要成分。

它是一种比重最轻、无色无味、很难液化的气体，其在空气或氧气中燃烧时产生淡蓝色火焰并放出大量的热。

一氧化碳是一种无色无味的有毒气体，比空气稍轻，难溶于水，不易液化。

在空气中燃烧时，火焰为蓝色，产生二氧化碳并放出大量的热。

当空气中一氧化碳含量达到0.1%（体积比）时，就会引起中毒。

甲烷是天然气的主要成分。

它在常温下是气体，无色无味，比空气轻，微溶于水。

在空气中燃烧时发出光和热。

甲烷在1000°C以上会分解成碳和氢气；在约-162°C时，可由气体变成液体，体积可缩小约1/600倍，称为液化天然气，储存在低温储罐中。

（1T液化天然气≈2.22立方液化天然气≈1330立方天然气（公司目前按照1480计算），1立方液化天然气≈450kg液化天然气。

丙烷、丙烯、丁烷、丁烯是液化石油气的主要成份。

这些碳氢化合物在常温常压下呈气态，供用户使用；而当压力升高或温度降低时，又很容易使它转变为液体，其体积缩小约250倍，便于运输与储存。

各种单一可燃气体的燃烧特性见表1—11、燃气种类;2、燃气的质量标准;3、燃气的分类四、燃气的加臭;5、燃气的物理性质;6、燃气的热力学性质与燃烧特性等燃气种类很多，按燃气成因可分为：天然气、人工煤气、液化石油气、生物气（沼气）等。

（一）天然气天然气一般可分为四种：从气井开采出来的气田气或称纯天然气;伴随石油一起开采出来的石油气，也称石油伴生气；含石油轻质馏分的凝析气田气；从井下煤层抽出的矿井气或煤层气。
