单片机中断系统一、单片机中断系统的概念单片机中断系统是指在程序运行过程中，由于出现特殊情况（如外部设备的输入信号、定时器溢出等），使得单片机暂时停止当前任务的执行，转而执行相应的中断服务程序（ISR），以处理中断事件。
中断处理完毕后，再返回到中断点继续执行原来的任务。
这种特殊的中断机制，使得单片机能够同时处理多个任务，实现了实时性较高的应用程序设计。
二、单片机中断系统的结构单片机中断系统主要由以下几个部分组成：1、中断源：产生中断的外部设备或内部定时器。
2、中断请求寄存器：用于存储各个中断源的中断请求状态。
3、中断优先级寄存器：用于确定多个中断源的优先级。
4、中断服务程序（ISR）：用于处理中断事件，执行相应的操作。
5、中断返回：中断处理完毕后，返回原程序继续执行。
三、单片机中断系统的处理过程当单片机检测到某个中断源发出中断请求时，会暂停当前任务的执行，按照优先级顺序执行相应的中断服务程序（ISR）。
在ISR中，程序会读取中断源的中断请求状态，并对相应的中断源进行处理。
处理完毕后，程序会返回原程序继续执行。
如果此时还有其他的中断源发出中断请求，则根据优先级顺序再次执行相应的ISR。
四、单片机中断系统的应用单片机中断系统在实时控制、数据采集、通信等领域有着广泛的应用。
例如，在工业控制中，当某个传感器发出中断请求时，单片机可以暂停当前任务的执行，转而执行相应的中断服务程序（ISR），对传感器数据进行采集和处理。
处理完毕后，再返回原程序继续执行。
这样，单片机可以在不丢失任何数据的情况下，实时地响应外部设备的请求。
五、总结单片机中断系统是实现实时控制和数据处理的重要手段之一。
通过合理的配置和使用中断系统，可以提高单片机的实时性能和数据处理能力。
在实际应用中，需要根据具体的需求和硬件条件选择合适的单片机型号和中断系统配置方案，以满足系统的实时性和稳定性要求。
单片机的中断系统在嵌入式系统设计中，单片机因其体积小、性价比高、可靠性强等特性被广泛应用。

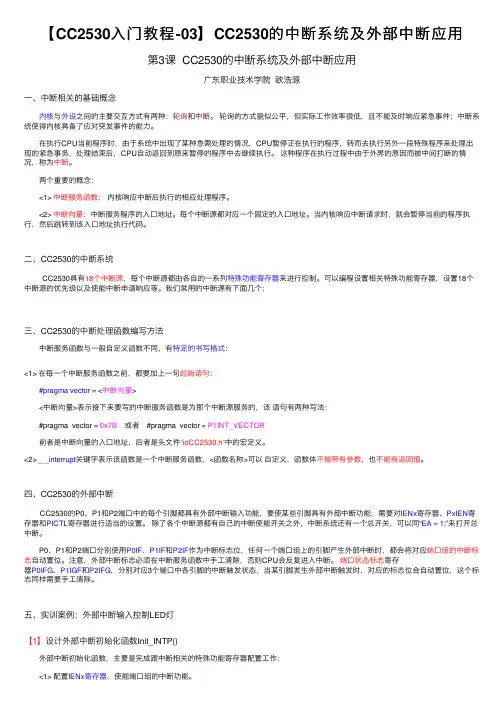

【CC2530⼊门教程-03】CC2530的中断系统及外部中断应⽤第3课 CC2530的中断系统及外部中断应⽤⼴东职业技术学院欧浩源⼀、中断相关的基础概念内核与外设之间的主要交互⽅式有两种：轮询和中断。
轮询的⽅式貌似公平，但实际⼯作效率很低，且不能及时响应紧急事件；中断系统使得内核具备了应对突发事件的能⼒。
在执⾏CPU当前程序时，由于系统中出现了某种急需处理的情况，CPU暂停正在执⾏的程序，转⽽去执⾏另外⼀段特殊程序来处理出现的紧急事务，处理结束后，CPU⾃动返回到原来暂停的程序中去继续执⾏。
这种程序在执⾏过程中由于外界的原因⽽被中间打断的情况，称为中断。
两个重要的概念：<1> 中断服务函数：内核响应中断后执⾏的相应处理程序。
<2>中断向量：中断服务程序的⼊⼝地址。
每个中断源都对应⼀个固定的⼊⼝地址。
当内核响应中断请求时，就会暂停当前的程序执⾏，然后跳转到该⼊⼝地址执⾏代码。
⼆、CC2530的中断系统CC2530具有18个中断源，每个中断源都由各⾃的⼀系列特殊功能寄存器来进⾏控制。
可以编程设置相关特殊功能寄存器，设置18个中断源的优先级以及使能中断申请响应等。
我们常⽤的中断源有下⾯⼏个：三、CC2530的中断处理函数编写⽅法中断服务函数与⼀般⾃定义函数不同，有特定的书写格式：<1> 在每⼀个中断服务函数之前，都要加上⼀句起始语句：#pragma vector = <中断向量><中断向量>表⽰接下来要写的中断服务函数是为那个中断源服务的，该语句有两种写法：#pragma vector = 0x7B或者 #pragma vector = P1INT_VECTOR前者是中断向量的⼊⼝地址，后者是头⽂件“ioCC2530.h”中的宏定义。
<2> _ _interrupt关键字表⽰该函数是⼀个中断服务函数，<函数名称>可以⾃定义，函数体不能带有参数，也不能有返回值。

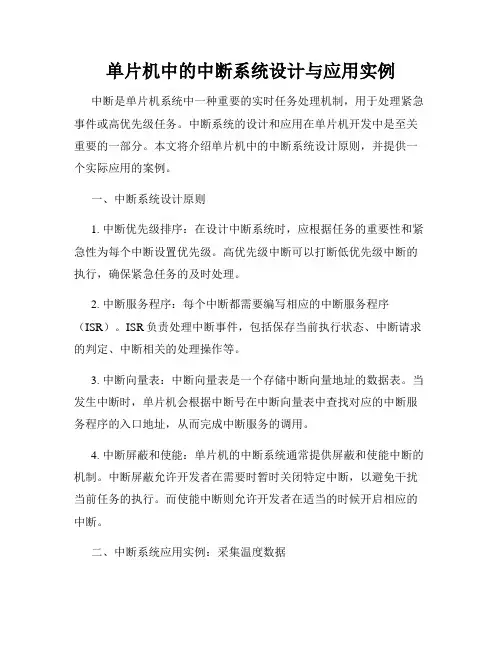

单片机中的中断系统设计与应用实例中断是单片机系统中一种重要的实时任务处理机制，用于处理紧急事件或高优先级任务。
中断系统的设计和应用在单片机开发中是至关重要的一部分。
本文将介绍单片机中的中断系统设计原则，并提供一个实际应用的案例。
一、中断系统设计原则1. 中断优先级排序：在设计中断系统时，应根据任务的重要性和紧急性为每个中断设置优先级。
高优先级中断可以打断低优先级中断的执行，确保紧急任务的及时处理。
2. 中断服务程序：每个中断都需要编写相应的中断服务程序（ISR）。
ISR负责处理中断事件，包括保存当前执行状态、中断请求的判定、中断相关的处理操作等。
3. 中断向量表：中断向量表是一个存储中断向量地址的数据表。
当发生中断时，单片机会根据中断号在中断向量表中查找对应的中断服务程序的入口地址，从而完成中断服务的调用。
4. 中断屏蔽和使能：单片机的中断系统通常提供屏蔽和使能中断的机制。
中断屏蔽允许开发者在需要时暂时关闭特定中断，以避免干扰当前任务的执行。
而使能中断则允许开发者在适当的时候开启相应的中断。
二、中断系统应用实例：采集温度数据假设我们需要设计一个温度采集系统，通过单片机实时采集并处理温度数据。
当温度超过一定阈值时，系统要发出警报。
这种情况下，我们可以使用中断系统来监听温度传感器并实现相应的处理。
首先，我们需要编写一个中断服务程序来处理温度中断。
在这个中断服务程序中，我们需要获取温度传感器的数值并与阈值进行比较。
如果超过阈值，则触发警报。
接下来，我们需要配置单片机的中断向量表，并设置中断优先级。
由于温度采集任务是紧急任务，我们可以将温度中断设置为最高优先级，以确保及时响应。
然后，我们需要配置温度传感器的中断输出引脚，并连接到单片机的中断引脚。
当温度超过阈值时，传感器会通过中断引脚向单片机发送中断请求，这将触发中断系统的工作。
最后，我们可以在主函数中启用中断，并进行其他的温度采集和处理操作。
当温度中断触发时，单片机将自动跳转到温度中断服务程序进行处理，完成相应的警报操作。
单片机中的中断与定时器的原理与应用在单片机（Microcontroller）中，中断（Interrupt）和定时器（Timer）是重要的功能模块，广泛应用于各种嵌入式系统和电子设备中。
本文将介绍中断和定时器的基本原理，并探讨它们在单片机中的应用。
一、中断的原理与应用中断是指在程序执行过程中，当发生某个特定事件时，暂停当前任务的执行，转而执行与该事件相关的任务。
这样可以提高系统的响应能力和实时性。
单片机中的中断通常有外部中断和定时中断两种类型。
1. 外部中断外部中断是通过外部触发器（如按钮、传感器等）来触发的中断事件。
当外部触发器发生状态变化时，单片机会响应中断请求，并执行相应的中断服务程序。
外部中断通常用于处理实时性要求较高的事件，如按键检测、紧急报警等。
2. 定时中断定时中断是通过定时器来触发的中断事件。
定时器是一种特殊的计时设备，可以按照设定的时间周期产生中断信号。
当定时器倒计时完成时，单片机会响应中断请求，并执行相应的中断服务程序。
定时中断常用于处理需要精确计时和时序控制的任务，如脉冲计数、PWM波形生成等。
中断的应用具体取决于具体的工程需求，例如在电梯控制系统中，可以使用外部中断来响应紧急停车按钮；在家电控制系统中，可以利用定时中断来实现定时开关机功能。
二、定时器的原理与应用定时器是单片机中的一个重要模块，可以用于计时、延时、频率测量等多种应用。
下面将介绍定时器的工作原理和几种常见的应用场景。
1. 定时器的工作原理定时器是通过内部时钟源来进行计时的。
它通常由一个计数器和若干个控制寄存器组成。
计数器可以递增或递减，当计数值达到设定值时，会产生中断信号或触发其他相关操作。
2. 延时应用延时是定时器最常见的应用之一。
通过设定一个合适的计时器参数，实现程序的精确延时。
例如，在蜂鸣器控制中，可以使用定时器来生成特定频率和持续时间的方波信号，从而产生不同的声音效果。
3. 频率测量应用定时器还可以用于频率测量。

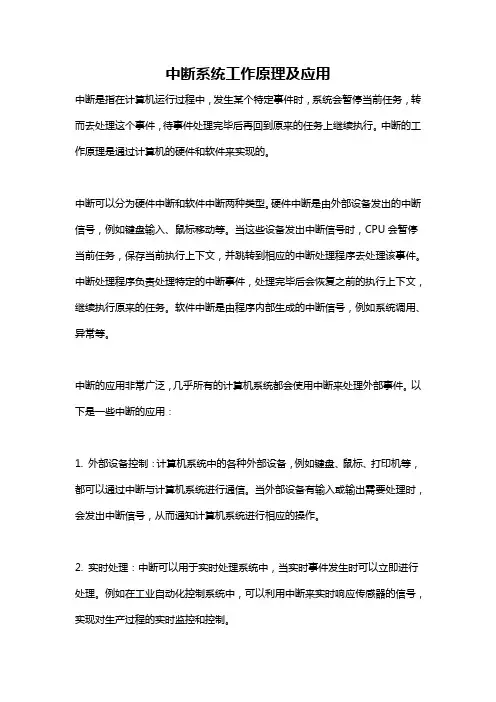

中断系统工作原理及应用中断是指在计算机运行过程中，发生某个特定事件时，系统会暂停当前任务，转而去处理这个事件，待事件处理完毕后再回到原来的任务上继续执行。
中断的工作原理是通过计算机的硬件和软件来实现的。
中断可以分为硬件中断和软件中断两种类型。
硬件中断是由外部设备发出的中断信号，例如键盘输入、鼠标移动等。
当这些设备发出中断信号时，CPU会暂停当前任务，保存当前执行上下文，并跳转到相应的中断处理程序去处理该事件。
中断处理程序负责处理特定的中断事件，处理完毕后会恢复之前的执行上下文，继续执行原来的任务。
软件中断是由程序内部生成的中断信号，例如系统调用、异常等。
中断的应用非常广泛，几乎所有的计算机系统都会使用中断来处理外部事件。
以下是一些中断的应用：1. 外部设备控制：计算机系统中的各种外部设备，例如键盘、鼠标、打印机等，都可以通过中断与计算机系统进行通信。
当外部设备有输入或输出需要处理时，会发出中断信号，从而通知计算机系统进行相应的操作。
2. 实时处理：中断可以用于实时处理系统中，当实时事件发生时可以立即进行处理。
例如在工业自动化控制系统中，可以利用中断来实时响应传感器的信号，实现对生产过程的实时监控和控制。
3. 操作系统：中断也是操作系统中的一个重要机制。
操作系统中有很多例程需要通过中断来实现，例如时钟中断、异常处理、系统调用等。
时钟中断可以用于实现多任务调度，让不同的任务轮流执行；异常处理可以处理非法操作或错误情况，保证系统的稳定性；系统调用可以实现用户程序与操作系统之间的交互。
4. 数据通信：中断可以用于实现计算机之间的数据通信。
例如网络数据传输中，当数据包到达时，计算机可以通过中断来通知操作系统进行相应的处理。
中断可以提高数据通信的效率和响应速度。
中断的工作原理主要包括以下几个步骤：1. 中断发生：当外部设备发生需要处理的事件时，会向CPU发送中断信号。
中断信号可以通过硬件触发中断，例如外部设备通过中断控制器发送中断请求。
单片机中的中断处理技术及其在实时系统中的应用引言单片机是一种能够在单个集成电路中实现微处理器功能的芯片。
中断是单片机中非常重要的一种技术，它能够在特定的事件发生时打断当前的程序执行，优先处理紧急事件。
本文将介绍单片机中的中断处理技术及其在实时系统中的应用。
一、中断处理技术的原理中断处理技术允许外部设备在特定条件下打断当前的执行流程，转而去执行中断服务程序。
中断处理器（INTERRUPT）是CPU中的一个模块，负责检测和处理外部中断请求。
它具有下列基本功能：1. 检测：中断处理器通过检测中断请求信号来判断是否发生了中断。
2. 响应：一旦检测到中断请求，中断处理器将产生中断嵌套层数+1的中断嵌套层数信息，并从中断向量表中找到特定的中断服务程序地址。
3. 执行：执行中断服务程序。
4. 恢复：处理完中断服务程序后，中断处理器将中断嵌套层数-1，并从中断堆栈中恢复程序执行。
二、中断处理技术的分类中断处理技术按照中断源、中断类型和中断优先级等不同特征可分为多种类型。
以下是常见的几种中断处理技术：1. 外部中断：由外部设备触发的中断，比如按键中断、定时器中断和外部设备的中断请求。
2. 内部中断：由CPU内部产生的中断，比如程序运行错误、算数溢出等。
3. 软件中断：由指令中的软件中断指令触发的中断。
4. 异常：由非法的程序操作或错误的指令导致的中断。
5. 中断优先级：当多个中断同时发生时，按照预先设置的优先级决定哪个中断被处理。
三、实时系统中的中断处理技术的应用实时系统对于时间敏感型任务具有严格的响应时间要求，而中断处理技术能够更好地满足这种要求，因此在实时系统中广泛应用。
以下是中断处理技术在实时系统中的应用：1. 用于硬件定时实时系统中的任务具有时间性要求，通过设置定时器中断可以精确地控制任务的执行时间。
通过中断处理技术，我们可以在需要时及时进行任务切换，并保证任务的及时执行。
2. 管理外部事件实时系统通常需要处理多个外部事件，如传感器输入、通信接收等。

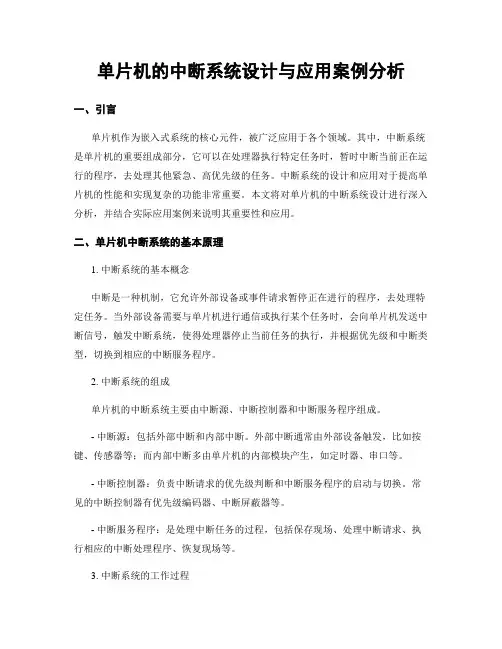

单片机的中断系统设计与应用案例分析一、引言单片机作为嵌入式系统的核心元件，被广泛应用于各个领域。
其中，中断系统是单片机的重要组成部分，它可以在处理器执行特定任务时，暂时中断当前正在运行的程序，去处理其他紧急、高优先级的任务。
中断系统的设计和应用对于提高单片机的性能和实现复杂的功能非常重要。
本文将对单片机的中断系统设计进行深入分析，并结合实际应用案例来说明其重要性和应用。
二、单片机中断系统的基本原理1. 中断系统的基本概念中断是一种机制，它允许外部设备或事件请求暂停正在进行的程序，去处理特定任务。
当外部设备需要与单片机进行通信或执行某个任务时，会向单片机发送中断信号，触发中断系统，使得处理器停止当前任务的执行，并根据优先级和中断类型，切换到相应的中断服务程序。
2. 中断系统的组成单片机的中断系统主要由中断源、中断控制器和中断服务程序组成。
- 中断源：包括外部中断和内部中断。
外部中断通常由外部设备触发，比如按键、传感器等；而内部中断多由单片机的内部模块产生，如定时器、串口等。
- 中断控制器：负责中断请求的优先级判断和中断服务程序的启动与切换。
常见的中断控制器有优先级编码器、中断屏蔽器等。
- 中断服务程序：是处理中断任务的过程，包括保存现场、处理中断请求、执行相应的中断处理程序、恢复现场等。
3. 中断系统的工作过程中断系统的工作过程通常分为以下几个步骤：- 等待中断：处理器检查中断请求线的状态，如果没有中断请求则继续执行当前程序；否则进入下一步。
- 中断响应：确定中断请求的优先级，选择中断控制器，将中断请求传递给中断控制器。
- 中断服务程序启动：中断控制器接收中断请求后，确定中断类型，并启动相应的中断服务程序。
- 中断服务程序执行：中断服务程序执行中断处理程序，处理中断请求，并根据需要执行相应的操作。
- 恢复现场：中断处理完成后，恢复中断现场，返回到原来的程序继续执行。
三、单片机中断系统的设计原则1. 中断响应优先级判断：通过合理设置中断优先级，确保在不同任务之间进行合理的切换，最大程度地充分利用处理器的计算资源。

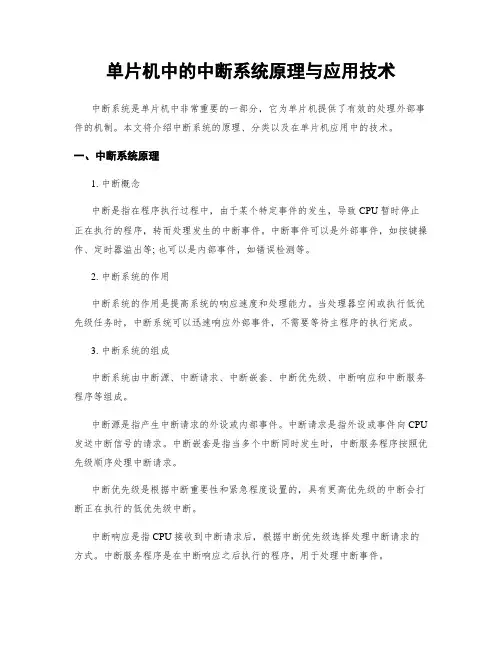

单片机中的中断系统原理与应用技术中断系统是单片机中非常重要的一部分，它为单片机提供了有效的处理外部事件的机制。
本文将介绍中断系统的原理、分类以及在单片机应用中的技术。
一、中断系统原理1. 中断概念中断是指在程序执行过程中，由于某个特定事件的发生，导致CPU暂时停止正在执行的程序，转而处理发生的中断事件。
中断事件可以是外部事件，如按键操作、定时器溢出等; 也可以是内部事件，如错误检测等。
2. 中断系统的作用中断系统的作用是提高系统的响应速度和处理能力。
当处理器空闲或执行低优先级任务时，中断系统可以迅速响应外部事件，不需要等待主程序的执行完成。
3. 中断系统的组成中断系统由中断源、中断请求、中断嵌套、中断优先级、中断响应和中断服务程序等组成。
中断源是指产生中断请求的外设或内部事件。
中断请求是指外设或事件向CPU 发送中断信号的请求。
中断嵌套是指当多个中断同时发生时，中断服务程序按照优先级顺序处理中断请求。
中断优先级是根据中断重要性和紧急程度设置的，具有更高优先级的中断会打断正在执行的低优先级中断。
中断响应是指CPU接收到中断请求后，根据中断优先级选择处理中断请求的方式。
中断服务程序是在中断响应之后执行的程序，用于处理中断事件。
二、中断系统的分类1. 外部中断外部中断是由外设引发的中断事件。
常见的外部中断包括按键中断、定时器中断、串口中断等。
外设产生中断请求信号时，会通过中断线路将中断请求信号发送给CPU，触发对应的中断服务程序。
2. 内部中断内部中断是由内部事件引发的中断事件。
内部事件可以是系统错误、数据溢出等。
内部中断无需外部中断源，一般通过异常或特殊指令触发中断服务程序的执行。
3. 软件中断软件中断是由程序内部指令触发的中断事件。
程序可以使用特殊的指令发送中断请求信号，使CPU执行对应的中断服务程序。
软件中断常用于程序自身需要主动暂停执行或调用某些特定功能的场景。
三、中断系统的应用技术中断系统在单片机应用中有着广泛的应用。
单片机中断系统应用总结首先，单片机中断系统具有高效响应的特点。
中断系统可以实时监测外部事件，并在事件发生时立即中断当前的程序流程，转而执行中断服务程序。
通过中断系统，可以迅速响应外部事件的发生，实现实时控制。
其次，单片机中断系统具有灵活性和可扩展性。
通过中断系统，可以将外部事件与中断源进行关联，当事件发生时，中断源将产生相应的中断请求信号。
用户可以根据需求自定义中断服务程序，实现针对不同事件的处理逻辑。
同时，中断系统可以同时处理多个中断请求，实现多任务的协调和切换。
再次，单片机中断系统可以提高系统的稳定性和可靠性。
中断系统可以实现硬件和软件的错误处理机制。
当发生错误时，中断系统可以立即中断当前程序流程，执行错误处理程序，及时进行错误的检测和处理，从而减小系统的错误率，提高系统的稳定性和可靠性。
此外，单片机中断系统还可以实现对时间的精确控制。
中断系统可以通过定时器中断实现对时间的计时和控制。
通过设置定时器的时间段和中断频率，可以实现对时间的精确测量和控制。
这在一些应用场合，比如数据采集和实时通信等，具有非常重要的意义。
最后，单片机中断系统具有广泛的应用领域。
中断系统可以应用于各种领域，包括工业控制、通信、仪器仪表、电力系统等。
在工业控制领域，中断系统可以用于检测系统的故障和异常，以及实现系统的实时控制和调度。
在通信领域，中断系统可以用于处理数据传输中的错误和冲突，实现数据的可靠传输和处理。
在仪器仪表领域，中断系统可以用于处理各种信号的输入和输出，实现对仪器仪表的控制和测量。
在电力系统中，中断系统可以用于监测电力设备和电网的状态，实现电力的优化调度和管理。
综上所述，单片机中断系统具有高效响应、灵活可扩展、提高系统稳定性和可靠性、实现时间精确控制等优点，并广泛应用于各个领域。
它的应用不仅可以提高系统的性能和效率，还可以提升整个系统的可靠性和稳定性。
随着科技的不断发展，单片机中断系统的功能和应用还将不断拓展和扩展，为各个领域的发展带来更多的可能性。
