华南理工大学机械设计基础考试试题二

《机械设计基础》试题七答案一、填空（每空1分，共20分）1、渐开线标准直齿圆柱齿轮传动，正确啮合条件是模数相等，压力角相等。

2、凸轮机构的种类繁多，按凸轮形状分类可分为：盘形凸轮、移动凸轮、圆柱凸轮。

3、 V带传动的张紧可采用的方式主要有：调整中心距和张紧轮装置。

4、齿轮的加工方法很多，按其加工原理的不同，可分为范成法和仿形法。

5、平面四杆机构中，若各杆长度分别为a=30，b=50，c=80，d=90，当以a为机架，则该四杆机构为双曲柄机构。

6、凸轮机构从动杆的运动规律，是由凸轮轮廓曲线所决定的。

7、被联接件受横向外力时，如采用普通螺纹联接，则螺栓可能失效的形式为__拉断。

二、单项选择题（每个选项0.5分，共20分）（）1、一对齿轮啮合时 , 两齿轮的 c 始终相切。

(A)分度圆 (B) 基圆 (C) 节圆 (D) 齿根圆（）2、一般来说， a 更能承受冲击，但不太适合于较高的转速下工作。

(A) 滚子轴承 (B) 球轴承 (C) 向心轴承 (D) 推力轴承（）3、四杆机构处于死点时，其传动角γ为A 。

（A）0°（B）90°（C）γ>90°（D）0°<γ<90°（）4、一个齿轮上的圆有 b 。

（A）齿顶圆和齿根圆（B）齿顶圆，分度圆，基圆和齿根圆（C）齿顶圆，分度圆，基圆，节圆，齿根圆（D）分度圆，基圆和齿根（）5、如图所示低碳钢的σ－ε曲线，，根据变形发生的特点，在塑性变形阶段的强化阶段(材料恢复抵抗能力)为图上 C 段。

（A）oab（B）bc（C）cd（D）de（）6、力是具有大小和方向的物理量，所以力是 d 。

（A）刚体（B）数量（C）变形体（D）矢量（）7、当两轴距离较远，且要求传动比准确，宜采用。

(A) 带传动 (B)一对齿轮传动 (C) 轮系传动（D）螺纹传动（）8、在齿轮运转时，若至少有一个齿轮的几何轴线绕另一齿轮固定几何轴线转动，则轮系称为 a 。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

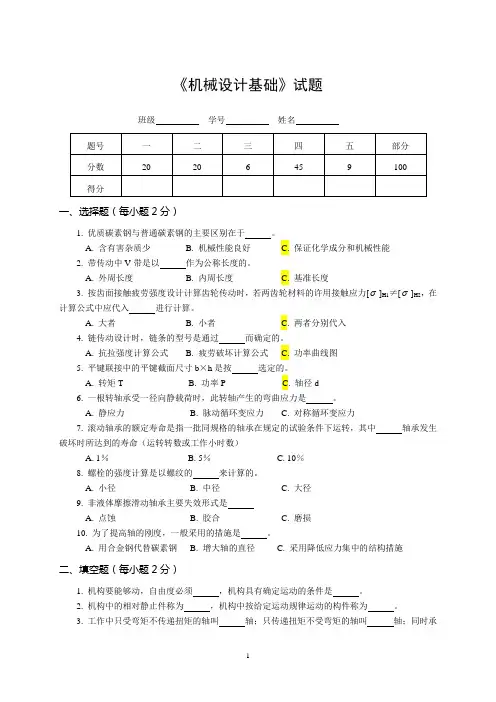

《机械设计基础》试题班级学号姓名一、选择题（每小题2分）1. 优质碳素钢与普通碳素钢的主要区别在于。

A. 含有害杂质少B. 机械性能良好C. 保证化学成分和机械性能2. 带传动中V带是以作为公称长度的。

A. 外周长度B. 内周长度C. 基准长度3. 按齿面接触疲劳强度设计计算齿轮传动时，若两齿轮材料的许用接触应力[σ]H1≠[σ]H2，在计算公式中应代入进行计算。

A. 大者B. 小者C. 两者分别代入4. 链传动设计时，链条的型号是通过而确定的。

A. 抗拉强度计算公式B. 疲劳破坏计算公式C. 功率曲线图5. 平键联接中的平键截面尺寸b×h是按选定的。

A. 转矩TB. 功率PC. 轴径d6. 一根转轴承受一径向静载荷时，此转轴产生的弯曲应力是。

A. 静应力B. 脉动循环变应力C. 对称循环变应力7. 滚动轴承的额定寿命是指一批同规格的轴承在规定的试验条件下运转，其中轴承发生破坏时所达到的寿命（运转转数或工作小时数）A. 1％B. 5％C. 10％8. 螺栓的强度计算是以螺纹的来计算的。

A. 小径B. 中径C. 大径9. 非液体摩擦滑动轴承主要失效形式是A. 点蚀B. 胶合C. 磨损10. 为了提高轴的刚度，一般采用的措施是。

A. 用合金钢代替碳素钢B. 增大轴的直径C. 采用降低应力集中的结构措施二、填空题（每小题2分）1. 机构要能够动，自由度必须，机构具有确定运动的条件是。

2. 机构中的相对静止件称为，机构中按给定运动规律运动的构件称为。

3. 工作中只受弯矩不传递扭矩的轴叫轴；只传递扭矩不受弯矩的轴叫轴；同时承受弯矩和扭矩的轴叫 轴。

4. 带传动由于 引起的全面滑动称为 ，而由于带的弹性变形和拉力差而引起的滑动称为 。

5. 蜗杆传动的正确啮合条件是 。

6. 相同尺寸的球轴承与滚子轴承相比，前者承载能力较 ，而极限转速较 。

7. 渐开线上各处的压力角 等。

8. 生产上对齿轮传动的基本要求是 。

《机械设计基础2》试题样卷库(问答题答案)《机械设计基础2》试题样卷库（问答题答案）一、简答题1. 什么是机械设计的目标和内容？机械设计的目标是设计出满足特定功能和性能要求的机械产品。

其内容包括产品的结构设计、材料选择、工艺过程、性能评估等方面。

2. 请简述机械设计过程中的设计选择原则。

设计选择原则包括功能和性能要求优先原则、最小重量法则、强度和刚度要求原则、工艺性和可靠性原则、经济性原则等。

3. 什么是机械设计中的静力学基本原理？请列举其中的三个公式。

静力学基本原理是研究物体在静止或恒定速度平衡状态下受力分析的学科。

其中的三个公式包括受力平衡条件、杠杆定律和三角形合力条件。

4. 请简述机构设计中的并联和串联概念。

并联是指两个或多个零件或部件同时作用于同一物体，共同完成一定工作的机构形式。

串联是指两个或多个零件或部件依次连接、作用和相互传递动力的机构形式。

5. 请简述机械设计中的轴的选用原则。

轴的选用原则包括强度和刚度要求、转动精度和位置精度要求、基本荷载和工作条件、加工工艺和材料可供性等方面。

二、计算题1. 某机械零件由A、B两个子零件组成，并行工作。

子零件A的可靠性为0.98，子零件B的可靠性为0.99，请计算整个零件的可靠性。

整个零件的可靠性可以通过子零件的可靠性进行连续可靠性计算，即整体可靠性 = 子零件A的可靠性 ×子零件B的可靠性 = 0.98 × 0.99= 0.9702。

2. 一个分度盘齿轮机构由齿轮G1、G2和齿条组成，已知齿轮G1的模数m=4mm，齿轮G2的齿数Z2=25，齿条的运动速度v=20m/min，请计算分度盘齿轮机构的传动比。

分度盘齿轮机构的传动比可以通过齿轮齿数比来计算，即传动比 =齿轮G2的齿数Z2 / 齿轮G1的齿数Z1。

由模数公式m = π × (Z1+Z2) /(2 ×传动比)，可得传动比为：传动比= Z2 / (π × m) = 25 / (π × 4) ≈ 1.99。

机械设计基础复习题（一）一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。

( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。

( ) 3．若力的作用线通过矩心，则力矩为零。

( )4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。

( )5．带传动中，打滑现象是不可避免的。

( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。

( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。

( )8．平键的工作面是两个侧面。

( )9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。

( ) 10．螺纹中径是螺纹的公称直径。

（）11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。

( ) 12．在运动副中，高副是点接触，低副是线接触。

( )13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。

( ) 14．加大凸轮基圆半径可以减少凸轮机构的压力角。

( )15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。

( )16．周转轮系的自由度一定为1。

( )17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。

( ) 18．代号为6205的滚动轴承，其内径为25mm。

( )19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。

( ) 20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。

( )二、填空题1．直齿圆柱齿轮的正确啮合条件是相等，相等。

2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为。

3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。

4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。

5．要将主动件的连续转动转换为从动件的间歇转动，可用机构。

6．轴上零件的轴向固定方法有、、、等。

7．常用的滑动轴承材料分为、、三类。

华南理工大学2004年攻读硕士学位研究生入学考试试卷《机械设计基础》试题一、 填空题（每空格1分，共30分）1. 带传动的设计准则是保证带 ，并具有一定的 。

2.螺纹防松的关键在于防止 。

3.滑动轴承的润滑作用是减少 ，提高 ，轴瓦的油槽应该开在 的部位。

4.滚动轴承内圈与轴颈的配合采用 制，外圈与座孔的配合应采用 制。

5．径向滑动轴承的直径增大一倍，长径比不变，载荷不变 ，则轴承压强P 为原来的 倍。

6.设计一对减速软齿面齿轮时，从等强度要求出发，大、小齿轮的硬度选择应使 齿轮硬度高些。

7. 在铰链四杆机构中，双曲柄机构的最短杆与最长杆长度之和 其余两杆长度之和。

8．平键工作时，依靠 传递扭矩。

9.链传动中，链节数常取 ，而链齿数常采用 。

10.在同样条件下，V 带传动产生的摩擦力比平带传动大得多，原因是V 带在接触面上所受的 力大于平带。

11.当两轴线 时，可采用蜗杆传动。

12. 从减少应力集中考虑，轴上的平键键槽用 铣刀加工比较好。

13.按轴类的承载形式，一般可分为受 和传递 的转轴，不受只传递 的传动轴，以及受 不传递 的心轴。

14.链轮的转速 ，节距 ，齿数 ，则链传动的动载荷就越大。

15.在圆柱齿轮传动中，齿轮直径不变而减小模数，则会使轮齿的弯曲强度，接触强度 ，传动的平稳性 。

16.联轴器中能补偿两轴相对位移以及可缓和冲击、吸收振动的是 。

二、判断题（正确的在题后括号内划“√”，错误的划“×”，每小题1分，共15分）1. 螺旋副中，螺纹的升角愈高，自锁性愈差。

（ ）2.材料为20Cr 的齿轮要达到硬齿面，适当的热处理方式是表面淬火。

（ ）3.非液体滑动轴承的主要失效形式是磨损和胶合。

（ ）4.滚动轴承的公称接触角越大，轴承承受轴向载荷的能力越大。

（ ）5.在凸轮机构中，基圆半径取得较大时，其压力角也较大。

（ ）6. 若带传动的初拉力一定，增大摩擦系数和包角都可提高带传动的极限摩擦力。

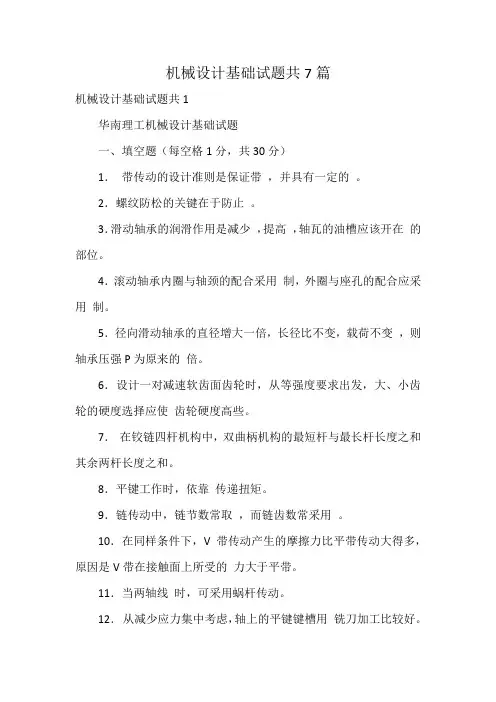

机械设计基础试题共7篇机械设计基础试题共1华南理工机械设计基础试题一、填空题（每空格1分，共30分）1．带传动的设计准则是保证带，并具有一定的。

2．螺纹防松的关键在于防止。

3．滑动轴承的润滑作用是减少，提高，轴瓦的油槽应该开在的部位。

4．滚动轴承内圈与轴颈的配合采用制，外圈与座孔的配合应采用制。

5．径向滑动轴承的直径增大一倍，长径比不变，载荷不变，则轴承压强P为原来的倍。

6．设计一对减速软齿面齿轮时，从等强度要求出发，大、小齿轮的硬度选择应使齿轮硬度高些。

7．在铰链四杆机构中，双曲柄机构的最短杆与最长杆长度之和其余两杆长度之和。

8．平键工作时，依靠传递扭矩。

9．链传动中，链节数常取，而链齿数常采用。

10．在同样条件下，V带传动产生的摩擦力比平带传动大得多，原因是V带在接触面上所受的力大于平带。

11．当两轴线时，可采用蜗杆传动。

12．从减少应力集中考虑，轴上的平键键槽用铣刀加工比较好。

13．按轴类的承载形式，一般可分为受和传递的转轴，不受只传递的传动轴，以及受不传递的心轴。

14．链轮的转速，节距，齿数，则链传动的动载荷就越大。

15．在圆柱齿轮传动中，齿轮直径不变而减小模数，则会使轮齿的弯曲强度，接触强度，传动的平稳性。

16．联轴器中能补偿两轴相对位移以及可缓和冲击、吸收振动的是。

二、判断题（正确的在题后括号内划“√”，错误的划“×”，每小题1分，共15分）1．螺旋副中，螺纹的升角愈高，自锁性愈差。

（）2．材料为20Cr的齿轮要达到硬齿面，适当的热处理方式是表面淬火。

（）3．非液体滑动轴承的主要失效形式是磨损和胶合。

（）4．滚动轴承的公称接触角越大，轴承承受轴向载荷的能力越大。

（）5．在凸轮机构中，基圆半径取得较大时，其压力角也较大。

（）6．若带传动的初拉力一定，增大摩擦系数和包角都可提高带传动的极限摩擦力。

（）7．闭式蜗杆传动的主要失效形式是蜗杆齿面的胶合。

（）8．滚动轴承中，极限转速最高的轴承是调心滚子轴承。

A、a Hi > <J H2；B、cr H2 >； c、= cr H2；D、可能相等，也可能不相等。

8.在良好的润滑和密封情况下，滚动轴承的主要失效形式是 D 。

A、塑性变形；B、胶合；C、磨损；D、疲劳点蚀。

在下列四种类型的联轴器中，能补偿两轴相对位移以及可缓和冲击、吸收振动的是。

A、凸缘联轴器：B、齿式联轴器；C、万向联轴器；D、弹性柱销联轴器。

9.用于薄壁零件联接的螺纹.应采用A。

A、三角形细牙螺纹B、梯形螺纹：C、锯齿型螺纹；D、多线三角形粗牙螺纹。

10.闭式软齿面齿轮传动设计中，小齿轮齿数的选择应A 。

A、以不根切为原则，选少些B、选多少都可以；C、在保证齿根弯曲强度前提下一，选多些。

11.受不变载荷作用的心轴，轴表面某固定点的弯曲应力是________ oA、静应力B、脉动循环变应力；C、对称脉动循环变应力；D、非对称脉动循环变应力。

15.链传动中，链节数取偶数，链轮齿数取奇数，最好互为质数，原因是A、链条与链轮轮齿磨损均匀；B,工作平稳；C、避免采用过渡链节；D、具有抗冲击力。

五. 分析及计算题（共40分）I.（10分）图中所示轴承中,采用一对角接触球轴承（轴承的附加轴向力的计算式为S=0.7R）,轴承的径向载荷分别为 R]=15000N,夫2=7OOON,作用在轴上的轴向外加载荷Fa=56OON. 46312型轴承的e=0.68,当轴承的轴向载荷与径向载荷之比 A/R>e 时，X= 0.4L Y=0.87, /p=l,试计算：（1）两个轴承的轴向裁荷1、A2；（2）两个轴承的当量动载荷Pi、P2o第I题图2.（10分）如图所示为斜齿圆柱齿轮减速器和蜗杆减速器组成的二级减速装置。

1）小圆柱齿轮主动时.画出甥轮的旋转方向及其各分力方向。

2）从轴承和轴受力情况分析，这样设计斜齿轮和蜗杆的螺旋方向是否合理？为什么？（答：不合理）3）按图示方案设计完成后，如果误将蜗杆减速器放在高速级，而负载功率及转速均不变，分析可能会出现什么问题？1一电动机2、4一联轴器3—斜齿圆柱齿轮减速器5—蜗杆减速器第2题图3.（10分）受轴向力紧螺栓联接的螺栓刚度为C I=400000N/mm,被联接件刚度为C2= 1600000N/mm,螺栓所受预紧力F z =8000N,螺栓所受工作载荷F=4000N o要求：1）按比例画出螺栓与被联接件变形关系图（比例尺自定）；2）用计算法求出螺栓所受的总拉力凡和剩余预紧力尸’。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

诚信应考，考试作弊将带来严重后果！华南理工大学本科生期中考试卷《机械设计基础》注意事项：1. 开考前请将密封线内各项信息填写清楚；2. 所有答案请直接答在答题卡上；3．考试形式：闭卷；4. 本试卷共（50 ）小题，每小题答对2分，满分100分，考试时间120分钟。

答题卡使用说明：1.请将对应题号的认为是正确或最接近正确的答案号涂黑，例如某题你认为正确或最接近正确的答案是C，则应：2.0分。

答题可用工具：计算器、2B铅笔、橡皮。

1-10 题来自以下概念题：1. 一对圆柱齿轮传动，通常把小齿轮的齿宽取值略大于大齿轮，其主要目的是。

（A）使小齿轮的强度比大齿轮高一些（B）减小传动中的动载荷（C）为了便于安装，保证接触线长度（D）避免沿齿向载荷分布不均2. 为了提高齿轮的齿根弯曲疲劳强度，可以________。

（A）加大中心距（B）减小齿宽系数（C）加大模数（D）减小啮合角3．在齿面硬度≤350HBS的闭式钢制齿轮传动中，设计计算时首先应_______ 。

（A）保证齿面接触疲劳强度（B）保证齿根弯曲疲劳强度（C）防止齿面胶合（D）限制发热量4. 一单级斜齿减速箱，齿轮参数为m n=2.5mm，z1=15，z2=38；其中心距为70mm，则斜齿轮的螺旋角为_______。

（A）20.3°（B）12.9°（C）17.6°（D）18.8°5. 渐开线齿轮实现连续传动时，其重合度为。

（A）ε＜0 （B）ε＝0 （C）ε＜1 （D）ε≥16.一对相啮合的圆柱齿轮的Z 2＞Z 1，b 1＞b 2，其接触应力的大小是 。

（A ） H2H1σσ= （B ） H1σ＜H2σ（C ） H1σ＞H2σ （D ） 可能相等，也可能不等 7. 当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是 。

（A ） 基圆半径不变 （B ） 啮合角不变 （C ） 节圆半径不变 （D ） 压力角不变8. 在下列机构中，不能把回转运动转为直线运动的是 。
