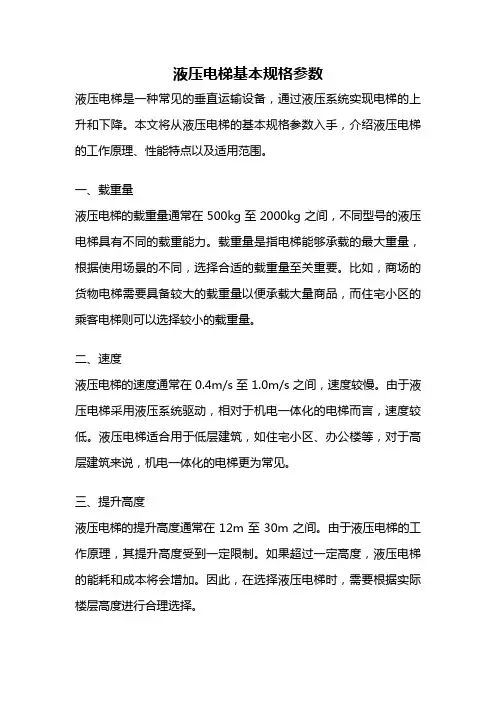

液压电梯基本规格参数液压电梯是一种常见的垂直运输设备，通过液压系统实现电梯的上升和下降。
本文将从液压电梯的基本规格参数入手，介绍液压电梯的工作原理、性能特点以及适用范围。
一、载重量液压电梯的载重量通常在500kg至2000kg之间，不同型号的液压电梯具有不同的载重能力。
载重量是指电梯能够承载的最大重量，根据使用场景的不同，选择合适的载重量至关重要。
比如，商场的货物电梯需要具备较大的载重量以便承载大量商品，而住宅小区的乘客电梯则可以选择较小的载重量。
二、速度液压电梯的速度通常在0.4m/s至1.0m/s之间，速度较慢。
由于液压电梯采用液压系统驱动，相对于机电一体化的电梯而言，速度较低。
液压电梯适合用于低层建筑，如住宅小区、办公楼等，对于高层建筑来说，机电一体化的电梯更为常见。
三、提升高度液压电梯的提升高度通常在12m至30m之间。
由于液压电梯的工作原理，其提升高度受到一定限制。
如果超过一定高度，液压电梯的能耗和成本将会增加。
因此，在选择液压电梯时，需要根据实际楼层高度进行合理选择。
四、机房布置液压电梯需要配置机房，通常位于楼体的顶层或地下。
机房内设有液压装置、电机、油箱等主要设备，确保液压电梯的正常运行。
机房的布置需要考虑到电梯的安全、维护和噪音等因素，同时也需要满足相关的建筑规范。
五、节能环保液压电梯相较于传统的电梯，具有较低的能耗和噪音。
液压电梯采用液压系统驱动，其能效较高，能够实现能量的回收和再利用。
此外，液压电梯还采用生物液压油，减少对环境的污染。
六、维护保养液压电梯的维护保养相对简单，维修成本较低。
液压电梯的液压系统主要包括油箱、液压泵、液压缸等部件，定期检查和更换液压油，保证系统的正常运行。
此外，还需要定期对电梯的电气系统、控制系统进行检查和维护，确保电梯的安全性和可靠性。
总结起来，液压电梯是一种常见的垂直运输设备，具有一系列的基本规格参数。
液压电梯的载重量、速度、提升高度、机房布置、节能环保以及维护保养等方面都需要考虑到实际需求和使用场景。

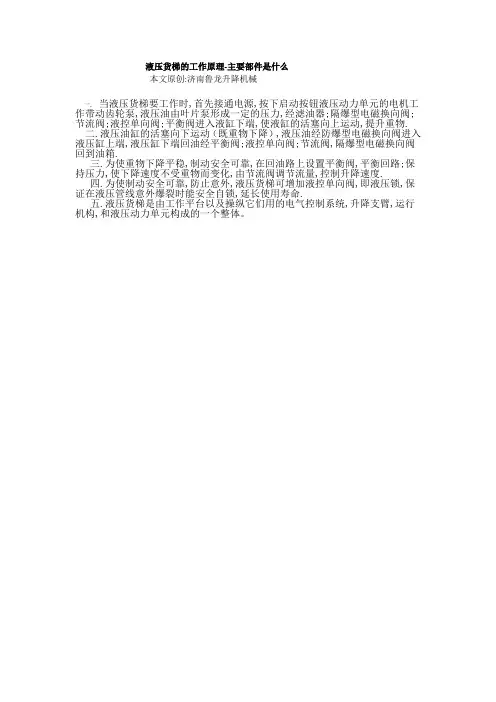

液压货梯的工作原理-主要部件是什么
本文原创:济南鲁龙升降机械
一.当液压货梯要工作时,首先接通电源,按下启动按钮液压动力单元的电机工作带动齿轮泵,液压油由叶片泵形成一定的压力,经滤油器;隔爆型电磁换向阀;节流阀;液控单向阀;平衡阀进入液缸下端,使液缸的活塞向上运动,提升重物.
二.液压油缸的活塞向下运动（既重物下降）,液压油经防爆型电磁换向阀进入液压缸上端,液压缸下端回油经平衡阀;液控单向阀;节流阀,隔爆型电磁换向阀回到油箱.
三.为使重物下降平稳,制动安全可靠,在回油路上设置平衡阀,平衡回路;保持压力,使下降速度不受重物而变化,由节流阀调节流量,控制升降速度.
四.为使制动安全可靠,防止意外,液压货梯可增加液控单向阀,即液压锁,保证在液压管线意外爆裂时能安全自锁,延长使用寿命.
五.液压货梯是由工作平台以及操纵它们用的电气控制系统,升降支臂,运行机构,和液压动力单元构成的一个整体。

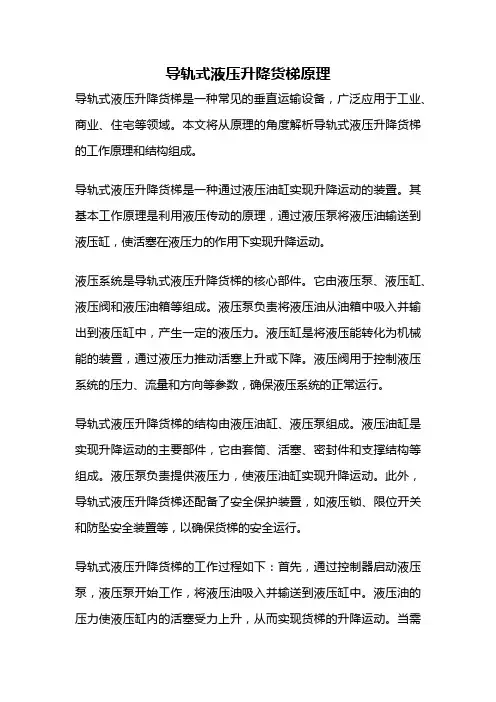

导轨式液压升降货梯原理导轨式液压升降货梯是一种常见的垂直运输设备，广泛应用于工业、商业、住宅等领域。
本文将从原理的角度解析导轨式液压升降货梯的工作原理和结构组成。
导轨式液压升降货梯是一种通过液压油缸实现升降运动的装置。
其基本工作原理是利用液压传动的原理，通过液压泵将液压油输送到液压缸，使活塞在液压力的作用下实现升降运动。
液压系统是导轨式液压升降货梯的核心部件。
它由液压泵、液压缸、液压阀和液压油箱等组成。
液压泵负责将液压油从油箱中吸入并输出到液压缸中，产生一定的液压力。
液压缸是将液压能转化为机械能的装置，通过液压力推动活塞上升或下降。
液压阀用于控制液压系统的压力、流量和方向等参数，确保液压系统的正常运行。
导轨式液压升降货梯的结构由液压油缸、液压泵组成。
液压油缸是实现升降运动的主要部件，它由套筒、活塞、密封件和支撑结构等组成。
液压泵负责提供液压力，使液压油缸实现升降运动。
此外，导轨式液压升降货梯还配备了安全保护装置，如液压锁、限位开关和防坠安全装置等，以确保货梯的安全运行。
导轨式液压升降货梯的工作过程如下：首先，通过控制器启动液压泵，液压泵开始工作，将液压油吸入并输送到液压缸中。
液压油的压力使液压缸内的活塞受力上升，从而实现货梯的升降运动。
当需要停止升降时，控制器会控制液压阀关闭，液压泵停止工作，液压油停止流动，货梯停止运动。
在升降过程中，液压锁起到固定货梯的作用，防止在停电或其他突发情况下货梯滑落。
导轨式液压升降货梯具有结构简单、操作方便、升降平稳等特点。
它适用于各种场合的货物运输，能够大大提高工作效率和运输安全性。
此外，导轨式液压升降货梯还可以根据实际需要进行定制，以满足不同场合的使用需求。
导轨式液压升降货梯是一种通过液压传动实现货物升降运输的设备。
它的工作原理是利用液压泵将液压油输入液压缸，通过液压力推动活塞实现升降运动。
导轨式液压升降货梯的结构由液压油缸和液压泵组成，配备有安全保护装置，以确保货梯的安全运行。

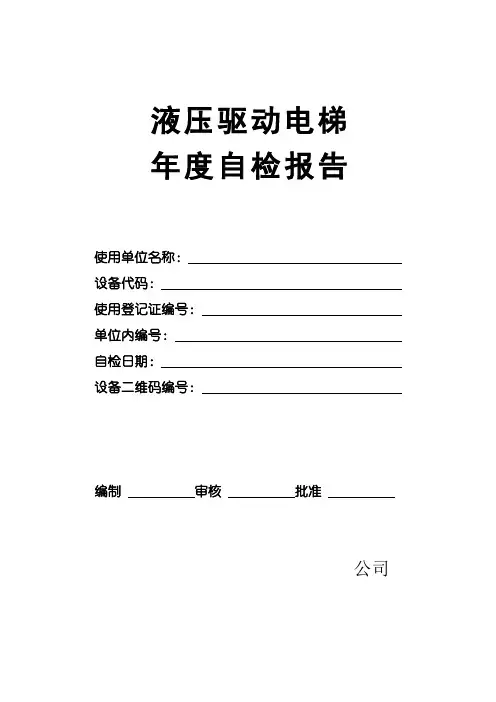

液压驱动电梯年度自检报告使用单位名称：设备代码：使用登记证编号：单位内编号：自检日期：设备二维码编号：编制审核批准公司说明1、本报告适用于曳引驱动电梯的年度自行检查。
2、检验依据⑴《电梯监督检验和定期检验规则—液压电梯》（TSG T7004－2012）（含第1号和2号修改单）⑵ GB21240-2007《液压电梯制造与安装安全规范》⑶《电梯维护保养规则》( TSG T5002-2017)(4)电梯相关设计文件3、“自检结果”和“审查结果”栏中“√”、“×”和“／”分别表示“合格”、“不合格”和“无此项”。
要求测试数据的项目应填写实测数据。
4、检验所用计量器具均在计量检定合格或校准有效期内。
5、检验条件应符合《电梯监督检验和定期检验规则—液压电梯》（TSG T7004－2012）（含第1号和2号修改单）的规定。
6、无相关人员签名、未填写检验日期或未加盖使用单位及维保单位公章或专用章的自检报告无效。
7、本报告宜由计算机双面打印输出，或者用黑色钢笔、签字笔填写，字迹应工整，如作修改，修改处应有修改人员的签章及修改日期。
8、本报告一式三份，由特种设备检验机构、使用单位和日常维保单位分别保存。
信息表使用单位资料自查表注：1.自检项目及其内容(要点)详细要求及内容详见《电梯监督检验和定期检验规则—液压电梯》（TSG T7004－2012；含第2号修改单）相关条款；2.标有☆的项目，已经按照《电梯监督检验和定期检验规则—液压电梯》（TSG T7004－2012；含第2号修改单）进行过监督检验的，定期检验时应进行检验。
TSG T5002-2017《电梯维护保养规则》规定的项目和内容附件1 限速器校验数据记录表附件2 门锁啮合长度，层门间隙，门地坎距离检测记录单位（mm）附件3 安全管理员本页张贴或替换为本项目电梯安全管理员证书复印件，需盖使用单位鲜章。
若本项目电梯数量小于20台，允许聘用兼职安全管理员，但需提供聘用证明并盖使用单位鲜章。

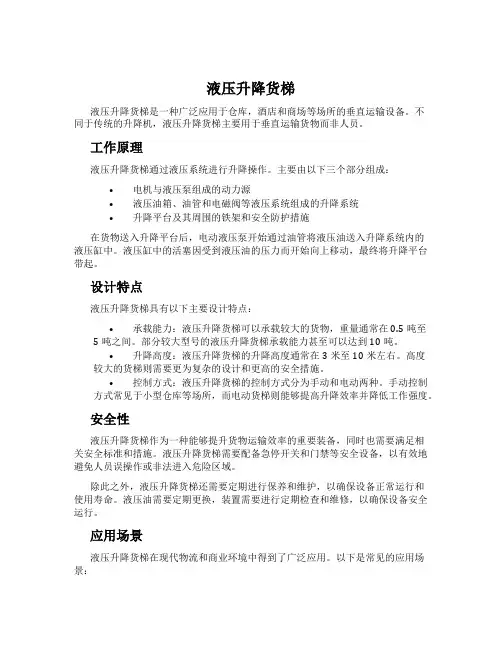

液压升降货梯液压升降货梯是一种广泛应用于仓库，酒店和商场等场所的垂直运输设备。
不同于传统的升降机，液压升降货梯主要用于垂直运输货物而非人员。
工作原理液压升降货梯通过液压系统进行升降操作。
主要由以下三个部分组成：•电机与液压泵组成的动力源•液压油箱、油管和电磁阀等液压系统组成的升降系统•升降平台及其周围的铁架和安全防护措施在货物送入升降平台后，电动液压泵开始通过油管将液压油送入升降系统内的液压缸中。
液压缸中的活塞因受到液压油的压力而开始向上移动，最终将升降平台带起。
设计特点液压升降货梯具有以下主要设计特点：•承载能力：液压升降货梯可以承载较大的货物，重量通常在0.5吨至5吨之间。
部分较大型号的液压升降货梯承载能力甚至可以达到10吨。
•升降高度：液压升降货梯的升降高度通常在3米至10米左右。
高度较大的货梯则需要更为复杂的设计和更高的安全措施。
•控制方式：液压升降货梯的控制方式分为手动和电动两种。
手动控制方式常见于小型仓库等场所，而电动货梯则能够提高升降效率并降低工作强度。
安全性液压升降货梯作为一种能够提升货物运输效率的重要装备，同时也需要满足相关安全标准和措施。
液压升降货梯需要配备急停开关和门禁等安全设备，以有效地避免人员误操作或非法进入危险区域。
除此之外，液压升降货梯还需要定期进行保养和维护，以确保设备正常运行和使用寿命。
液压油需要定期更换，装置需要进行定期检查和维修，以确保设备安全运行。
应用场景液压升降货梯在现代物流和商业环境中得到了广泛应用。
以下是常见的应用场景：•仓库和货场：液压升降货梯为仓库和货场提供了高效便捷的货运方案。
使用货梯可以将货物高效载入和分拣。
•酒店和商场：液压升降货梯常用于酒店和商场，用于礼品和样品物品的运输。
此外，液压升降货梯还可用于厨房区域，方便食物和饮料的运输。
•工业生产线：液压升降货梯可安装在生产线上，为原材料和成品的运输提供高效、迅速的方案。
结论液压升降货梯作为垂直货物运输设备，具有高效、便捷的优点。

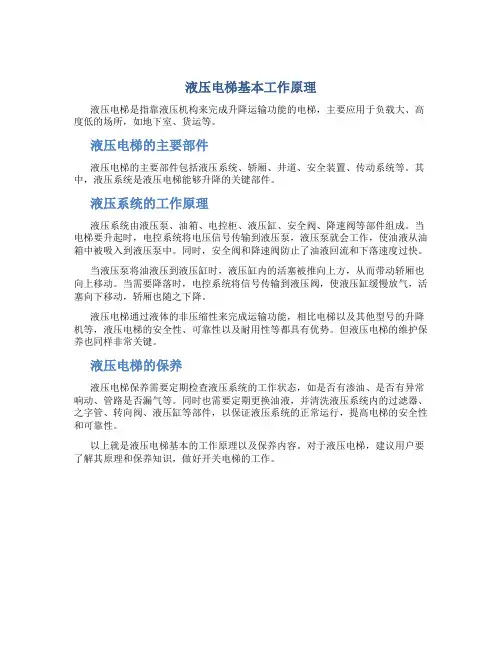

液压电梯基本工作原理
液压电梯是指靠液压机构来完成升降运输功能的电梯，主要应用于负载大、高度低的场所，如地下室、货运等。
液压电梯的主要部件
液压电梯的主要部件包括液压系统、轿厢、井道、安全装置、传动系统等。
其中，液压系统是液压电梯能够升降的关键部件。
液压系统的工作原理
液压系统由液压泵、油箱、电控柜、液压缸、安全阀、降速阀等部件组成。
当电梯要升起时，电控系统将电压信号传输到液压泵，液压泵就会工作，使油液从油箱中被吸入到液压泵中。
同时，安全阀和降速阀防止了油液回流和下落速度过快。
当液压泵将油液压到液压缸时，液压缸内的活塞被推向上方，从而带动轿厢也向上移动。
当需要降落时，电控系统将信号传输到液压阀，使液压缸缓慢放气，活塞向下移动，轿厢也随之下降。
液压电梯通过液体的非压缩性来完成运输功能，相比电梯以及其他型号的升降机等，液压电梯的安全性、可靠性以及耐用性等都具有优势。
但液压电梯的维护保养也同样非常关键。
液压电梯的保养
液压电梯保养需要定期检查液压系统的工作状态，如是否有渗油、是否有异常响动、管路是否漏气等。
同时也需要定期更换油液，并清洗液压系统内的过滤器、之字管、转向阀、液压缸等部件，以保证液压系统的正常运行，提高电梯的安全性和可靠性。
以上就是液压电梯基本的工作原理以及保养内容。
对于液压电梯，建议用户要了解其原理和保养知识，做好开关电梯的工作。

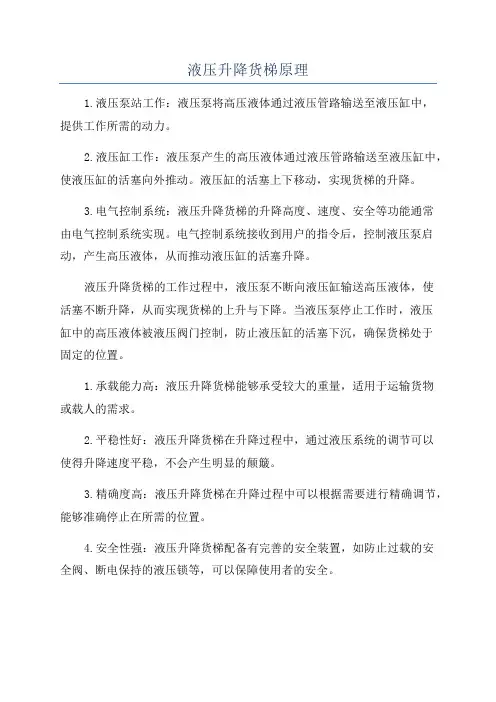

液压升降货梯原理
1.液压泵站工作：液压泵将高压液体通过液压管路输送至液压缸中，
提供工作所需的动力。
2.液压缸工作：液压泵产生的高压液体通过液压管路输送至液压缸中，使液压缸的活塞向外推动。
液压缸的活塞上下移动，实现货梯的升降。
3.电气控制系统：液压升降货梯的升降高度、速度、安全等功能通常
由电气控制系统实现。
电气控制系统接收到用户的指令后，控制液压泵启动，产生高压液体，从而推动液压缸的活塞升降。
液压升降货梯的工作过程中，液压泵不断向液压缸输送高压液体，使
活塞不断升降，从而实现货梯的上升与下降。
当液压泵停止工作时，液压
缸中的高压液体被液压阀门控制，防止液压缸的活塞下沉，确保货梯处于
固定的位置。
1.承载能力高：液压升降货梯能够承受较大的重量，适用于运输货物
或载人的需求。
2.平稳性好：液压升降货梯在升降过程中，通过液压系统的调节可以
使得升降速度平稳，不会产生明显的颠簸。
3.精确度高：液压升降货梯在升降过程中可以根据需要进行精确调节，能够准确停止在所需的位置。
4.安全性强：液压升降货梯配备有完善的安全装置，如防止过载的安
全阀、断电保持的液压锁等，可以保障使用者的安全。
总结而言，液压升降货梯通过液压泵的工作，向液压缸输送高压液体，使活塞的上下移动，从而实现货梯的升降。
它具有承载能力高、平稳性好、精确度高和安全性强的特点，适用于各种需要升降功能的场合。
液压货梯是以液压系统驱动的货物升降机;用于楼层两点间或多点间货物的直线运送。
功能大致等同于电梯，区别于乘客电梯，液压货梯仅作为货物输送之用。
严禁人员乘座!
液压货梯注意事项
在选购液压货梯时，价格、配置等因素比较重要，但是客户首先更应该了解液压货梯的服务对象、运送能力、工作性能及对井道、机房等土建设计要求，这样才能更有助于选择合适自己的电梯，具体的从以下几个方面可作参考:
1.井道实际情况:液压货梯必须安装在封闭的井道环境内，井道的实际情况决定了最终液压货梯的规格及尺寸。
具体包括井道宽度、深度，底坑及机房情况等。
2.额定载重量。
制造或设计规定的电梯载重量(Kg)是液压货梯的主要参数，一般有1000kg、1500kg、2000kg、3000kg、5000kg等规格可供选择，或客户可提出非标要求。
3.额定速度。
制造或设计规定的电梯速度，单位为m/s，是电梯主要参数。
液压货梯一般速度为0.25m/s及0.2m/s，对于特别的情况下可设计到最大不超过0.5m/s。
4.轿厢尺寸。
一般液压货梯的轿厢尺寸可理解成外净尺寸和内净尺寸，以宽*深*高表示但是前者更多是客户自己使用，后者更多是液压货梯厂家使用。
原因是客户更多考虑自己的使用效果，而液压货梯厂家凭此计算井道尺寸更方便，所以客户千万要确认自己需要被报价的是哪个轿厢尺寸。
5.提升高度。
液压货梯由底层地面运行至顶层地面的高度。
必须精确测量，因为提升高度决定液压油缸长度，而液压油缸的价格又是比较昂贵的。
7.顶层高度。
汽车电梯由底层端站运行至顶层端站的高度，这项也相当重要，因为顶层高度必须要符合国家验收标准。
8.停站数及厅门、轿门数。
对价格有相当的影响。
液压货梯性能介绍
一、土建方面
1、液压货梯不需要在井道上方设立要求和造价都高的机房，顶房可与屋顶平齐。
而传统有机房货梯顶层需要达到净高度4.2，无机房货梯顶层必需要达到净高度4.5，除此之外，顶层之上机房一般要求占地20平方米以上，高度也需要2.8米左右。
2、机房设置灵活。
液压货梯的传动系统是依靠油管来传递动力的，因此机房位置可设置在离井道20米内的范围内，且机房占有面积也仅3-4平方米。
3、井道利用率高。
通常液压货梯不设置对重装置，故可提高井道面积利用率。
4、井道结构强度要求低。
由于液压货梯轿厢自重及载荷等垂直负荷，均通过液压缸全部作用于井道地基上，对井道的墙及顶部的强度要求比较低。
同时，抗震能力也要比普通电梯更强。
5.液压货梯采用低噪声型螺杆泵，泵站与电机设计成潜油式结构，能大大降低噪声。
二、技术性能
液压货梯不仅装备有普通电梯具备的安全装置，还设有:
1、溢流阀，可防止上行运动时系统压力过高;
2、应急手动阀，电源发生故障时，可使轿厢应急下降到最近的层楼位置开启厅、轿门，使乘客安全走出轿厢或将货物安全搬出;
3、手动泵，当系统发生故障时，可操纵手动泵打出高压油使轿厢上升到最近的层楼位置;
4、管路破裂阀，当液压系统管路破裂轿厢失速下降时，可自动切断油路;
5、油箱油温保护，当油箱中油温超过标准设定值时，油温保护装置发生信号，暂停电梯使用，当油温下降后方可启动电梯。
三、价格对比
液压货梯的价格请注意从整体比较:包括液压货梯的采购费用、土建总费用、使用及售后成本，客户必须综合比较。
1、从采购成本上来比较，液压货梯肯定要比普通电梯贵，而且楼层及提升高度越高，两者的价格差也越大。
而且在超过5层的情况下一般都建议使用普通电梯，这个必须要在设计施工前确认下来方案为最佳。
2、从土建总费用来比较，普通电梯要比液压货梯贵，具体也根据不同地域及土建情况有所区别。
(请注意，一般液压货梯厂家只专业负责液压货梯，而无负责土建的专业能力。
即使能够给客户报价也一般属于外包的请况，中间也有管理费用在内，所以客户在选择土建厂家时最好选择专业的土建单位，这样既能保证安全及质量又能保证优惠的价格。
)
3、使用及售后成本，在相同使用情况下此项的价格相差不大，客户无需在此花太多时间研究对比。
液压货梯的优势
安全稳定性优势
液压电梯在具备传统曳引式电梯的安全装置的同时, 还设有:
(1) 溢流阀:可防止上行运动时系统压力过高
(2) 应急手动阀:电源发生故障时, 可使轿厢应急下降到最近的层楼位置开启厅、轿门,使乘客安全走出轿厢
(3) 手动泵:当系统发生故障时, 可操纵手动泵打出高压油使轿厢上升到最近的层楼位置;
(4) 管路破裂阀:当液压系统管路破裂轿厢失速下降时, 可自动切断油路停止下降。
(5) 油箱油温保护:当油箱中油温超过标准设定值时, 油温保护装置发生信号, 暂停电梯使用, 当油温下降后方可启动电梯。
土建优势
(1) 井道上方无需机房，顶层高度3.5米以上即可安装。
(2) 机房可设在井道半径15米的范围内，占有面积仅3-4平方。
(3) 液压电梯不设置对重装置, 提高井道面积利用率。
(4) 液压电梯负荷、载重通过油缸直接作用于基坑，井道强度要求低，砖结构或砖混结构井道即可。
运行成本优势
(1) 故障率低:由于采用了先进的液压系统, 且有良好的控制方式,电梯运行故障率可将至最低。
(2) 耗电量少:液压电梯下行时, 靠自重产生的压力驱动,大幅度节能。
液压货梯的使用
MC液压货梯一般使用于工厂、仓库、购物中心、酒店、机场、车站及展厅等场所。
