堵水调剖工艺技术共39页

深度调剖及堵水国内几十年来在治水方面积累了大量的经验教训。

关于水井深度调剖，开始采用高强度堵剂，挤死高吸水层段，这种工艺对全层水淹的井效果显著。

而我国油田属于陆相沉积，非均质性很强，在剖面上层内渗透率差异较大，如果深度调剖施工时将水淹层段堵死，这时注水井主要吸水层段被堵死，原来弱吸水段或不吸水段开始吸水，吸水剖面改变很理想。

但是，由于注入堵剂数量有限，2m 油层挤入500m3堵剂，挤入深度只有12．6m，当低渗透层水线推进到此处时，注入水又会窜入特高渗透层，造成深度调剖失效。

这种工艺每施工一口井增产油量一般不超过500t，个别有相对隔挡层的井或有相当好的潜力层的效果会好些。

根据这一情况发展了深度调剖，即加大堵剂用量，但是，深度调剖深度与堵剂用量是平方的关系，所以堵剂用量加大很多，深度调剖深度增加得并不多。

如2m 油层挤入1000m3堵剂进行深度调剖，深度也只有17．8m ，增产量和有效期改善仍不理想。

近年来深度调剖工艺发展成调驱工艺，即将深度调剖剂改进为可动的弱凝胶（调驱剂），使得深度调剖后调驱剂段塞推进速度稍快于低渗透层段水线推进速度，直到调驱剂段塞薄到一定程度后突破，再注第二个段塞，增产量和有效期都会大幅度提高。

下面只重点介绍调驱工艺。

值得注意的是调驱工艺有两个技术关键，一是必须根据渗透率，用岩心优选驱替剂的粘度，以保证调驱剂推进速度略快于新进水层段的水线推进速度；二是为了挤入调驱剂时尽量减少加强层的伤害，注入压力必须大于调剖层段的启动压差，小于加强层段的启动压差。

这两方面都可以用岩心（或人造模拟岩心）实测。

油井堵水也有类似问题，由于堵塞半径有限，增产量和有效期都很小，所以对孔隙性油藏来说，除非全层水淹否则对层内某层段出水不宜采用堵水措施。

而对块状裂缝性底水油藏，由于无法在水井进行调整，只能利用这类油田的非均质性在油井进行堵水，开始将大裂缝堵死，这样虽然将出水通道堵死，同时也将与大裂缝连通的小裂缝的出油通道堵死，所以效果也不理想。

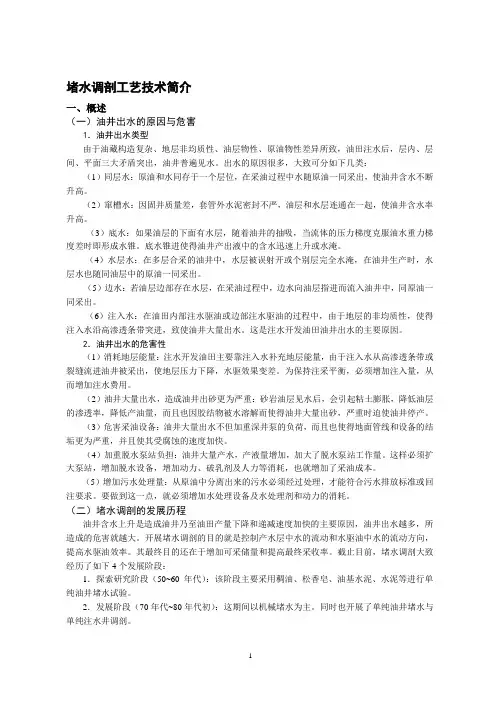

堵水调剖工艺技术堵水调剖工艺技术简介一、概述（一）油井出水的原因与危害1．油井出水类型由于油藏构造复杂、地层非均质性、油层物性、原油物性差异所致，油田注水后，层内、层间、平面三大矛盾突出，油井普遍见水。

出水的原因很多，大致可分如下几类：（1）同层水：原油和水同存于一个层位，在采油过程中水随原油一同采出，使油井含水不断升高。

（2）窜槽水：因固井质量差，套管外水泥密封不严，油层和水层连通在一起，使油井含水率升高。

（3）底水：如果油层的下面有水层，随着油井的抽吸，当流体的压力梯度克服油水重力梯度差时即形成水锥。

底水锥进使得油井产出液中的含水迅速上升或水淹。

（4）水层水：在多层合采的油井中，水层被误射开或个别层完全水淹，在油井生产时，水层水也随同油层中的原油一同采出。

（5）边水：若油层边部存在水层，在采油过程中，边水向油层指进而流入油井中，同原油一同采出。

（6）注入水：在油田内部注水驱油或边部注水驱油的过程中，由于地层的非均质性，使得注入水沿高渗透条带突进，致使油井大量出水。

这是注水开发油田油井出水的主要原因。

2．油井出水的危害性（1）消耗地层能量：注水开发油田主要靠注入水补充地层能量，由于注入水从高渗透条带或裂缝流进油井被采出，使地层压力下降，水驱效果变差。

为保持注采平衡，必须增加注入量，从而增加注水费用。

（2）油井大量出水，造成油井出砂更为严重：砂岩油层见水后，会引起粘土膨胀，降低油层的渗透率，降低产油量，而且也因胶结物被水溶解而使得油井大量出砂，严重时迫使油井停产。

（3）危害采油设备：油井大量出水不但加重深井泵的负荷，而且也使得地面管线和设备的结垢更为严重，并且使其受腐蚀的速度加快。

（4）加重脱水泵站负担：油井大量产水，产液量增加，加大了脱水泵站工作量。

这样必须扩大泵站，增加脱水设备，增加动力、破乳剂及人力等消耗，也就增加了采油成本。

（5）增加污水处理量：从原油中分离出来的污水必须经过处理，才能符合污水排放标准或回注要求。

022 中国化工贸易网堵水调剖技术综述曾 婷（辽河油田锦州采油厂，辽宁凌海 121209）摘 要：油田在生产开发过程中都会出现油井出水的问题，特别是在注水开发油田。

调剖堵水技术一直是油田改善注水开发效果、实现油藏稳定的有效手段。

正确认识油田的注入水流动特征，准确描述高渗透层的窜流类型和相关特征参数，筛选堵剂，调剖堵水方案的优化，对提高调堵效果、改善水驱环境、提高采收率至关重要。

关键词：调剖堵水 选井 堵剂前言油田开发到中后期，通过注水补充地层能量是我国大部分油田所采用的主要措施。

由于油层存在着非均质性，会出现水在油层中的“突进”和“窜流”现象，严重地影响着油田的开发效果。

为了提高注水效果和油田的最终采收率，需要及时的采取堵水调剖技术措施。

一、堵水调剖的概念（一）吸水剖面与调剖对于注水井，由于地层的非均质性，地层的每一层的吸水量都是不平衡的，每一层的每一部分的吸水量都是不同的，这反映在吸水剖面上。

地层吸水的不均匀性，为了提高注入水的波及系数，需要封堵吸水能力强的高渗透层，称为调剖。

（二）产液剖面与堵水对于油井，由于地层的非均质性，每一层与每一层的不同部分，产油量与含水率都不一定相同，其产液剖面是不均匀的。

封堵高产水层，改善产液剖面，称为堵水。

堵水能够提高注入水的波及系数。

堵水的成功率往往取决于找水的成功率。

除了直接测定产液剖面外，还可以利用井温测井等方法来确定出水层位。

二、堵水调剖方法（一）机械卡封利用井下工具将高吸水层或高产水层封住，称为机械卡封。

机械卡封作用范围只限于井筒范围，但由于施工简单，成本较低，往往成为优先考虑的堵水方法。

（二）化学堵水向地下注入化学剂，用化学剂或者其反应产物堵塞高渗透层或高产水层，称为化学堵水。

（1）单液法与双液法：从施工工艺来分，化学堵水可分为单液法与双液法。

单液法是向油层注入一种工作液，这种工作液所带的物质或随后变成的物质可封堵高渗透层。

双液法是向地层注入相遇后可产生封堵物质的两种工作液（或工作流体）。

堵水、调剖技术概述堵水、调剖技术概述油田开发到中后期，通过注水补充地层能量是我国大部分油田所采用的主要措施。

由于油层存在着非均质性，会出现水在油层中的“突进”和“窜流”现象，严重地影响着油田的开发效果。

为了提高注水效果和油田的最终采收率，需要及时的采取堵水调剖技术措施。

一、堵水调剖的概念（一）吸水剖面与调剖对于注水井，由于地层的非均质性，地层的每一层的吸水量都是不平衡的，每一层的每一部分的吸水量都是不同的，这反映在吸水剖面上。

地层吸水的不均匀性，为了提高注入水的波及系数，需要封堵吸水能力强的高渗透层，称为调剖。

（二）产液剖面与堵水对于油井，由于地层的非均质性，每一层与每一层的不同部分，产油量与含水率都不一定相同，其产液剖面是不均匀的。

封堵高产水层，改善产液剖面，称为堵水。

堵水能够提高注入水的波及系数。

堵水的成功率往往取决于找水的成功率。

除了直接测定产液剖面外，还可以利用井温测井等方法来确定出水层位。

二、堵水调剖方法（一）机械卡封利用井下工具将高吸水层或高产水层封住，称为机械卡封。

机械卡封作用范围只限于井筒范围，但由于施工简单，成本较低，往往成为优先考虑的堵水方法。

（二）化学堵水向地下注入化学剂，用化学剂或者其反应产物堵塞高渗透层或高产水层，称为化学堵水。

（1）单液法与双液法：从施工工艺来分，化学堵水可分为单液法与双液法。

单液法是向油层注入一种工作液，这种工作液所带的物质或随后变成的物质可封堵高渗透层。

双液法是向地层注入相遇后可产生封堵物质的两种工作液（或工作流体）。

注入时，这两种工作液用隔离波隔开，但随着工作液向外推移，隔离液越来越薄。

当外推至一定程度，即隔离液薄至一定程度，它将不起隔离作用，两种工作液相遇产生封堵地层的物质。

由于高渗透层吸入更多的工作液，所以封堵主要发生在高渗透层，达到调剖的目的。

（2）选择性堵水工艺：利用产液剖面等测试资料，确定出水部位后，进行选择性堵水。

对于下部位出水，进行封上、中堵下，用封隔器将油井产油段的上、中部位隔开，然后对出水的下部位堵水。

调驱和调剖1、注水井综合调驱技术注水井综合调驱技术，就是将由稠化剂、驱油剂、降阻剂和堵水剂等组成的综合调驱剂，通过注水井注入地层。

它可在地层中产生注入水增粘，原油降阻，油水混相和高渗透层颗粒堵塞等综合作用。

其结果，就可封堵注水井的高渗透层，均衡其吸水剖面，降低油水的流度比，进一步驱出地层中的残余油，并可在地层中形成一面活动的“油墙”，产生“活塞式”驱油作用，以降低油井含水提高原油采收率。

其中的驱油剂可与原油产生混相作用，有效地驱出残余油，在地层中形成向油井运移的类似于活动的“油墙”的原油富集带，具有较长期的远井地带调剖作用。

堵水剂可对地层的高渗透大孔道产生封堵作用，均衡其吸水剖面，使驱油剂更有效地驱油。

调剖剂可不断地调整地层的吸水剖面，并可更有效地驱油。

它对低渗透地层的渗透率无伤害，用它对注水井进行处理后，在同样的注水量下，注水压力下降或上升的幅度不大。

2、注水井综合调剖技术调剖措施：注入井堵水措施：油井堵水调剖的作用：（1）提高注入水的波及体积，提高产油量，减少产水量，提高油田开发的采收率。

（2）封堵多层开采的高渗透，高含水，或注入井的高吸水层，减少层间干扰，改善产液剖面或吸水剖面。

（3）封堵单层采油井的高渗透段和水流大通道或注水井的高吸水井段。

（4）封堵水窜的天然裂缝和人工裂缝，控制采油井含水上升率。

从概念上很好区分这两个概念：调驱是调剖和驱油双重作用；调剖就是调整吸水剖面。

从注水井封堵高渗透层时，可调整注水层段的吸水剖面，这称为调剖。

为了调整注水井吸水剖面，改善水驱效果，向地层中、高渗透层吸水能力较强的部位或层段注入化学剂，降低中、高渗透层的渗透率，提高低渗透油层的吸水能力，这种工艺措施叫注水井调剖。

主要作用：为了调整吸水剖面，缓解层间矛盾调驱技术，就是将由稠化剂、驱油剂、降阻剂和堵水剂等组成的综合调驱剂，通过注水井注入地层。

它可在地层中产生注入水增粘，原油降阻，油水混相和高渗透层颗粒堵塞等综合作用。

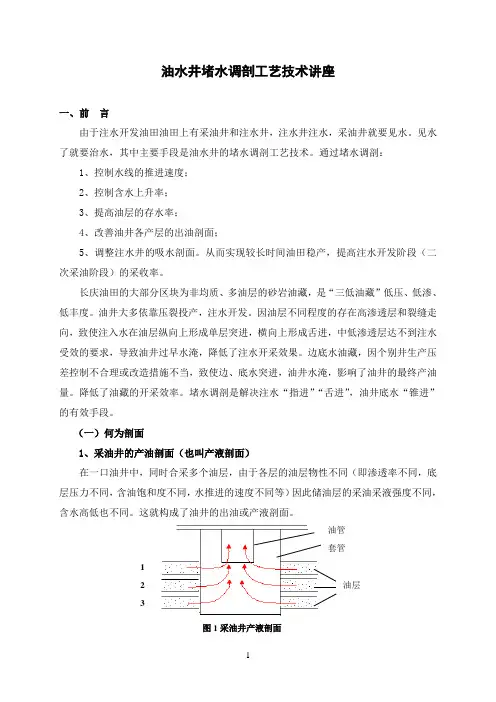

油水井堵水调剖工艺技术讲座一、前言由于注水开发油田油田上有采油井和注水井，注水井注水，采油井就要见水。

见水了就要治水，其中主要手段是油水井的堵水调剖工艺技术。

通过堵水调剖：1、控制水线的推进速度；2、控制含水上升率；3、提高油层的存水率；4、改善油井各产层的出油剖面；5、调整注水井的吸水剖面。

从而实现较长时间油田稳产，提高注水开发阶段（二次采油阶段）的采收率。

长庆油田的大部分区块为非均质、多油层的砂岩油藏，是“三低油藏”低压、低渗、低丰度。

油井大多依靠压裂投产，注水开发。

因油层不同程度的存在高渗透层和裂缝走向，致使注入水在油层纵向上形成单层突进，横向上形成舌进，中低渗透层达不到注水受效的要求，导致油井过早水淹，降低了注水开采效果。

边底水油藏，因个别井生产压差控制不合理或改造措施不当，致使边、底水突进，油井水淹，影响了油井的最终产油量。

降低了油藏的开采效率。

堵水调剖是解决注水“指进”“舌进”，油井底水“锥进”的有效手段。

（一）何为剖面1、采油井的产油剖面（也叫产液剖面）在一口油井中，同时合采多个油层，由于各层的油层物性不同（即渗透率不同，底层压力不同，含油饱和度不同，水推进的速度不同等）因此储油层的采油采液强度不同，含水高低也不同。

这就构成了油井的出油或产液剖面。

图1采油井产液剖面油管套管油层1 2 32、注水井的吸液剖面在一口注水井中，同时在井口注水压力下，对多个油层注水，由于各油层的物性不同，因此各油层的吸水量也不同。

这就构成了注水井的吸水剖面。

图2注水井吸水剖面 （二）为什么要进行调剖1、油田注水开发以后产生的三大矛盾a 、层间矛盾：层与层之间由于渗透率差异达几百上千倍，注水后，各层受效时间、地层压力、产油速度、含水率都不一样。

b 、平面矛盾：一口注水井要对应两口以上的油井注水，由于沉积相的影响，各油井受效情况差异很大。

c 、层内矛盾：在同一油层内，由于油层的非均匀质存在，影响该层的注水采收率。
