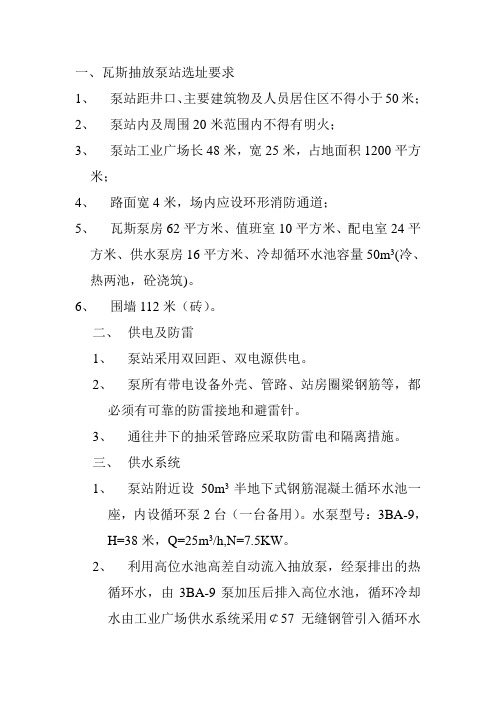

一、瓦斯抽放泵站选址要求
1、泵站距井口、主要建筑物及人员居住区不得小于50米；
2、泵站内及周围20米范围内不得有明火；
3、泵站工业广场长48米，宽25米，占地面积1200平方
米；
4、路面宽4米，场内应设环形消防通道；
5、瓦斯泵房62平方米、值班室10平方米、配电室24平
方米、供水泵房16平方米、冷却循环水池容量50m3(冷、热两池，砼浇筑)。
6、围墙112米（砖）。
二、供电及防雷
1、泵站采用双回距、双电源供电。
2、泵所有带电设备外壳、管路、站房圈梁钢筋等，都
必须有可靠的防雷接地和避雷针。
3、通往井下的抽采管路应采取防雷电和隔离措施。
三、供水系统
1、泵站附近设50m3半地下式钢筋混凝土循环水池一
座，内设循环泵2台（一台备用）。
水泵型号：3BA-9，H=38米，Q=25m3/h,N=7.5KW。
2、利用高位水池高差自动流入抽放泵，经泵排出的热
循环水，由3BA-9泵加压后排入高位水池，循环冷却
水由工业广场供水系统采用￠57无缝钢管引入循环水
池。
3、室内给水管均采用热扎无缝钢管。
四、室内外消防系统
1、按甲类厂房设计。
2、消防用水总量250m3。
3、室外消火栓：水压25L/S，使用时间2小时，最大
小时用水量90m3,一次火灾用水量180m3。
室外消火栓水压5L/S，使用时间2，最大小时用水量18m3，一次火灾用水量36m。
