七种寻址方式及单片机执行过程

80C51单片机指令系统的7种寻址方式寻址方式就是寻找操作数或指令地址的方式。

寻址方式包含两方面的内容：一是操作数的寻址，二是指令地址的寻址（如转移指令、调用指令）。

寻址方式是计算机性能的具体表达，也是编写汇编语言程序的根底，必须非***悉并灵活运用。

对于两操作数指令，源操作数有寻址方式，目的操作数也有寻址方式。

若不特别声明，后面提到的寻址方式均指源操作数的寻址方式。

80C51单片机指令系统共有7种寻址方式，包括：立即寻址、存放器寻址、直接寻址、存放器间接寻址、变址寻址、相对寻址和位寻址。

现以7条指令为例说明这7种寻址方式。

（1）立即寻址：将操作数直接写在指令中。

如指令①：MOV A，#3AH 执行的操作是将立即数3AH送到累加器A中，因为指令中有立即数3AH，所以称此寻址方式为立即寻址。

注意，立即数前面必须加“#”号，以区别立即数和直接寻址。

该指令的执行过程如图1所示。

图1 立即数寻址示意图（2）存放器寻址：是指将指令操作数存放于存放器中，存放器包括工作存放器R0~R7、累加器A、通用存放器B、地址存放器DPTR等。

如指令②：MOV A，R0 ；（A）←（R0）该指令将存放器R0中的数送入累加器A中，因为指令源操作数为存放器R0，所以称此寻址方式为存放器寻址。

如果程序状态存放器PSW的RS1RS0=00（选中第0组工作存放器，对应地址为（00H~07H），设RAM区00H 的内容为20H，则执行MOV A，R0指令后，累加器A中的内容变为20H。

该指令执行过程如图2所示。

图2 存放器寻址示意图（3）直接寻址：是指把存放操作数的内存单元的地址直接写在指令中。

在80C51单片机中可以直接寻址的存储器主要有内部RAM区和特殊功能存放器SFR区。

如指令③：MOV A，30H ；（A）←（30H）该指令将地址为30H的存储单元的内容送入累加器A，因为指令源操作数为地址直接给出的存储单元，故称此寻址方式为直接寻址。

《单片机应用技术》习题答案第一章概述1. 什么是总线？总线主要有哪几部分组成？各部分的作用是什么？总线是连接计算机各部件之间的一组公共的信号线。

一般情况下，可分为系统总线和外总线。

系统总线应包括：地址总线（AB）控制总线（CB）数据总线（DB）地址总线(AB)：CPU根据指令的功能需要访问某一存储器单元或外部设备时，其地址信息由地址总线输出，然后经地址译码单元处理。

地址总线为16位时，可寻址范围为216=64K，地址总线的位数决定了所寻址存储器容量或外设数量的范围。

在任一时刻，地址总线上的地址信息是惟一对应某一存储单元或外部设备。

控制总线(CB)：由CPU产生的控制信号是通过控制总线向存储器或外部设备发出控制命令的，以使在传送信息时协调一致的工作。

CPU还可以接收由外部设备发来的中断请求信号和状态信号，所以控制总线可以是输入、输出或双向的。

数据总线(DB)：CPU是通过数据总线与存储单元或外部设备交换数据信息的，故数据总线应为双向总线。

在CPU进行读操作时，存储单元或外设的数据信息通过数据总线传送给CPU；在CPU进行写操作时，CPU把数据通过数据总线传送给存储单元或外设2．什么是接口电路? CPU与接口电路连接一般应具有哪些信号线?外部设备与接口电路连接一般应具有哪些信号线？CPU通过接口电路与外部输入、输出设备交换信息，一般情况下，外部设备种类、数量较多，而且各种参量（如运行速度、数据格式及物理量）也不尽相同。

CPU为了实现选取目标外部设备并与其交换信息，必须借助接口电路。

一般情况下，接口电路通过地址总线、控制总线和数据总线与CPU连接；通过数据线（D）、控制线（C）和状态线（S）与外部设备连接。

3. 存储器的作用是什么？只读存储器和随机存储器有什么不同？存储器具有记忆功能，用来存放数据和程序。

计算机中的存储器主要有随机存储器（RAM）和只读存储器（ROM）两种。

随机存储器一般用来存放程序运行过程中的中间数据，计算机掉电时数据不再保存。

学习情景二AT89S52系列单片机寻址方式及指令系统————————————————————————————————作者：————————————————————————————————日期：2学习情景二AT89S52系列单片机寻址方式及指令系统学习目标:➢熟练掌握MCS-51单片机的寻址方式和指令系统➢能编写简单完整的程序➢掌握标志位技能目标:➢能够对工作任务进行分析，找出相应算法，绘制流程图。

➢能够根据流程图编写程序。

➢会使用Keil C51 μVision2集成开发环境，观察与修改存储器。

项目一片内存储器及特殊功能寄存器第一部分项目要求在Keil C51 μVision2集成开发环境下，在编辑窗口编辑给定程序,观察片内RAM工作寄存器区、内部RAM位寻址区、RAM间接与直接寄存器区、内部RAM间接寻址区、内部RAM特殊功能寄存器区、外部RAM区（XRAM)的数据，并根据要求进行修改，说明每条指令的寻址方式。

第二部分相关知识一、AT89S52单片机寻址方式寻址方式是指CPU寻找操作数或操作数地址的方法。

具体来说寻址方式就是如何找到存放操作数的地址,把操作数提取出来的方法，它是计算机的重要性能指标之一，也是汇编语言程序设计中最基本的内容之一.比如完成“5+8=13”的简单运算，在计算机中加数和被加数存放在什么地方？CPU如何得到它们？运算结果存放在什么地方？这些就是寻址问题。

实际上计算机执行策划能够寻址的过程是不断地寻找操作数并进行操作的过程。

一般来讲，寻址方式越多，计算机的寻址能力就越强,但指令系统也就越复杂。

AT89S52寻址方式共有7种：立即寻址、直接寻址、寄存器寻址、寄存器间接寻址、相对寻址、基寄存器加变址寄存器间接寻址和位寻址。

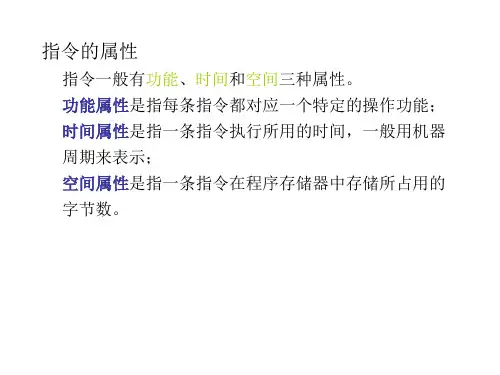

12二、AT89S52单片机指令寻址存放指令代码的地址称指令地址。

指令存放是在程序存储器中，是按顺序存放的，执行时也是按指令地址顺序执行，除非是转移。

存放数据的地址称操作数地址.数据的存放是任意的,无规律. 操作数的来源为：A ．操作数在指令中B ．操作数在存储器中C ．操作数在寄存器中D ．操作数在I/O 端口中因为AT89S52与MCS-51单片机指令系统兼容，故下面介绍MCS —51单片机的指令及寻址方式。

8051单片机指令系统的7种寻址方式解析寻址方式：寻址就是寻找操作数的地址。

绝大多数指令执行时都需要操作数，因此就存在如何确定操作数地址的问题。

所谓寻址方式就是通过什么途径获取操作数的方式。

根据指令操作的需要，计算机总是提供多种寻址方式。

一般来说，寻址方式越多计算机的寻址能力就越强，但指令系统也就越复杂。

8051指令系统有7种寻址方式：寄存器寻址，直接寻址，寄存器间接寻址，立即寻址，基址寄存器加变址寄存器间接寻址，相对寻址，位寻址，下面分别介绍。

寄存器寻址寄存器寻址：寄存器寻址就是操作数在寄存器中，因此指定了寄存器就得到了操作数。

采用寄存器寻址方式的指令都是一字节的指令，指令中以符号名称来表示寄存器。

例如：MOV A R1 这条指令的功能是把工作寄存器R1的内容传送到累加器A中，由于操作数在R1中，因此指令中指定了R1，也就得到了操作数。

寄存器寻址方式的寻址范围包括：工作寄存器组R0~R7，部分特殊寄存器ACC，B，DPTR 等。

直接寻址直接寻址：直接寻址就是在指令中直接给出操作数所在单元的真实地址。

这里给出的操作数直接地址为8位二进制地址。

程序中一般用十六进制数表示。

例如：指令MOV A，30H 把内部RAM单元30H中的数据传送给累加器A，指令中30H就是操作数的直接地址。

直接寻址方式的寻址范围包括：内部数据存储器低128单元，特殊功能寄存器。

特殊功能寄存器在指令的表示中除了可以以直接地址形式给出外，还可以以寄存器符号形式给出，如对累加器A，在指令中可使用其直接地址OEOH，也可使用其符号形式ACC。

立即寻址立即寻址：立即寻址方式就是实际操作数作为指令的一部分，在指令中直接给出，取指令时，可在程序存储器中直接取得操作数。

通常把出现在指令中的操作数称为立即数。

采用立即寻址方式的指令，在立即数前面加上。

MCS-51单片机寻址方式小结MCS-51单片机寻址方式小结MCS-51单片机寻址方式小结20__-08-2920:34:02|分类：エ程|标签：|字号大中小订阅MCS-51单片机指令系统共使用7中寻址方式，包括寄存器寻址、直接寻址、立即数寻址、寄存器间接寻址、变址寻址、相对寻址、位寻址等。

寻址方式定义操作数存放（1）通用寄存器R0~R7；寄存器于寄存器中，（2）部分专用寄存器,例如累加器A、寄存器B以寻址指令中给出数据指针DPTR等名寄存器存放操作数的（1）内部RAM中的低128地址单元，地址范围为内存单元地址00H~FFH；直接寻址直接写在指令中立即数操作数直接寻址写在指令中（2）专用寄存器。

专用寄存器除以单元地址形式给出外，还可以以寄存器符号形式给出。

源操作数为立即数，立即数前面必须加“#”号，以区别立即数和直接地址（1）内部RAM的低128字节。

对内部RAM的低128字节单元的间接寻址，只能使用R0或R1做间将存放操作接寻址寄存器，其通过形式为@Ri（i=0或1）；MOVP1，#55HMOVDPTR，#20__HMOVR1，20HMOVA，P1CLRAMOVP1，R4MOVA，R1寻址区域指令举例数的内存单元（2）外部RAM的64K字节。

对外部RAM的64KMOVA，@R0寄存器的地址放在寄字节的间接寻址，使用DPTR作间接寻址寄存器，MOVXA，@DPTR间接寻址存器中，指令其形式为@DPTR；MOVXA，@R0中只给出该寄（3）外部RAM的低256字节。

外部RAM的低256存器字节是一个特殊的寻址区，除了可以使用DPTR作间接寻址寄存器外，还可以使用R0或R1作间接寻址寄存器将基寄存器变址寻址与变址寄存器的内容相（1）变址寻址是专门针对程序存储器的寻址方式，所以只能对程序存储器进行寻址，寻址范围为64K字节；MOVCA，@A+PC加，结果作为操作数的地址（2）变址寻址指令只有2条：MOVCA，@A+PCMOVCA，@A+DPTR将程序计数器PC的当前内容与指令相对寻址中的操作数相加，其结果作为跳转指令的转移地址（1）内部RAM的位寻址区，地址范围是20H~2FH，共16个RAM单元，每个单元包括8个位，共按位进行的位寻址操作（2）特殊功能寄存器SFR中的11个寄存器可以位寻址，包括83个位计128个位，位地址为00H~7FH；MOVC，0D0HMOVC，0DOH.0MOVC，PMOVC，PSW.0专门为改变程序执行方向而设置的SJMP54H扩展阅读：课题MCS-51型单片机的寻址方式广告灯设计软件部分课题MCS-51型单片机的寻址方式授课方式：讲授教学目的：1.让学生了解汇编语言指令的格式；2.让学生掌握单片机指令的7种寻址方式。

实验6. 寻址方式和指令系统一.实验目的1.了解MSP430G2xxx汇编格式指令和常用寻址方式2.了解C语言函数调用过程3.通过反汇编了解C编译器实现初始化变量的方法4.掌握计算机中数的表示和编码二. 实验任务1.汇编格式指令和寻址方式的学习(可在simulator下完成)L6_1.c源程序见下，建立C项目，进入DEBUG状态，点击view/disassembly,在反汇编窗口得到L6_1.c汇编格式指令的程序代码，如图6-1和图6-2，阅读该程序的汇编格式代码，思考：1) 程序用到了哪些指令？2) 程序用到了哪几种寻址方式？3）用单步执行命令F11，跟踪函数delay的调用和返回，用view/register和view/ memory查看堆栈指针SP和堆栈内的内容，记录堆栈指针SP和堆栈内容的变化；4) 修改l6_1.C，将变量i定义为全局变量，通过反汇编的代码，比较与定义为局部变量的不同；5) 修改L6_1.C, 将变量i的类型从 unsigned int 类型，改为unsigned long 类型，反汇编看看函数delay的代码发生了什么变化？程序执行的结果有什么不同？为什么？（需在实验板上运行）。

L66__1.c程序清单（提供电子版）图6-1 L6-1.c程序中main函数的反汇编代码图6-2 L6_1.c程序中delay函数的反汇编代码2. 了解C语言程序的执行过程(可在simulator 方式下完成)指令计数寄存器PC决定CPU取指令的地址，所以PC寄存器的内容决定了程序的流程。

已知MSP430G2xxx单片机复位后， PC寄存器从存储器0xFFFE~0xFFFFH单元获取一个字内容作为执行第一条指令的地址。

以L4_1.C的项目为例，请问实验中查看到该地址的值是多少？程序执行的第一条指令是什么指令？main函数的入口是单片机上电就被执行的第一条语句吗？说明：如图6-3，可在项目设置option/Debugger/set up中，去除对run to前的选项，再将程序下载到单片机中，观察当前上电复位PC的值与0xFFFE~0xFFFF存储单元内容的关系，对比不去除run to前的选项的不同。

51单片机的寻址方式寻址方式：指定操作数所在单元的方法。

在我们学习的8051单片机中，有7种寻址方法，下面我们将逐一进行分析。

一、立即寻址用“#”作前缀MOV A，#20H在这种寻址方式中，指令多是双字节的。

立即数就是存放在程序存储器中的常数，换句话说就是操作数（立即数）是包含在指令字节中的。

例如：MOV? A，#3AH这条指令的指令代码为74H、3AH，是双字节指令，这条指令的功能是把立即数3AH送入累加器A中。

MOV? DPTR，#8200H在前面学单片机的专用寄存器时，我们已学过，DPTR是一个16位的寄存器，它由DPH及DPL两个8位的寄存器组成。

这条指令的意思就是把立即数的高8位（即82H）送入DPH寄存器，把立即数的低8位（即00H）送入DPL寄存器。

二、直接寻址指令中直接给出操作数的地址。

MOV?? ?A，30H；这条指令中操作数就在30H单元中，也就是30H是操作数的地址，并非操作数。

MOV ? 30H，DPH在80C51单片机中，直接地址只能用来表示内部数据存储器、位地址空间以及特殊功能寄存器，具体的说就是：1、内部数据存储器RAM低128单元。

在指令中是以直接单元地址形式给出。

我们知道低128单元的地址是00H-7FH。

在指令中直接以单元地址形式给出这句话的意思就是这0-127共128位的任何一位，例如0位是以00 H这个单元地址形式给出、1位就是以01H单元地址给出、127位就是以7FH形式给出。

2、位寻址区。

20H-2FH地址单元。

3、特殊功能寄存器。

专用寄存器除以单元地址形式给出外，还可以以寄存器符号形式给出。

例如下面我们分析的一条指令 MOV? IE，#85H 前面的学习我们已知道，中断允许寄存器IE的地址是80H，那么也就是此指令也可以以 MOV? 80H，#85H的形式表述。

大家来分析下面几条指令：MOV? 65H，A???? ? ；将A的内容送入内部RAM的65H单元地址中MOV? A，direct?? ?；将直接地址单元的内容送入A中MOV? direct,direct；将直接地址单元的内容送直接地址单元MOV? IE,#85H????? ；将立即数85H送入中断允许寄存器IE前面我们已学过，数据前面加了“#”的，表示后面的数是立即数（如# 85H，就表示85H就是一个立即数），数据前面没有加“#”号的，就表示后面的是一个地址地址（如，MOV 65H，A这条指令的65H就是一个单元地址）。
