(10)申请公布号 (43)申请公布日 2013.12.25C N 103461016 A (21)申请号 201310438607.3(22)申请日 2013.09.24A01G 5/00(2006.01)A01N 3/00(2006.01)(71)申请人甘肃省检验检疫科学技术研究院地址730010 甘肃省兰州市城关区南河路2168号(72)发明人周围 王波 周小平 郑红文(74)专利代理机构兰州振华专利代理有限责任公司 62102代理人张真(54)发明名称真空冷冻干燥玫瑰花的制备方法(57)摘要本发明属于保健食品加工领域，具体涉及真空冷冻干燥玫瑰花的工艺方法。
一种真空冷冻干燥玫瑰花的制备方法，其主要特点在于步骤包括有：a.玫瑰花采摘；c.真空冷冻干燥：抽真空至15kPa ～25kPa ，同时启动制冷，在2～4小时内将真空冷冻干燥机的冷阱温度降至-40℃～-65℃，保持时间0.5～2小时；在9～30小时内将玫瑰花升温至0～15℃，使玫瑰花花干燥。
干燥后的玫瑰花保持原有鲜艳的颜色，最大程度的保存其营养成分和保健作用。
本发明的优点是干燥后的玫瑰花生物活性有效成分破坏极小，外形保存完好，保持了玫瑰花的营养成分和活性物质，含水率低，含糖量高。
色泽红润,晶莹剔透，便于运输和长期贮存。
(51)Int.Cl.权利要求书1页 说明书3页 附图1页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书3页 附图1页(10)申请公布号CN 103461016 A*CN103461016A*1/1页1.一种真空冷冻干燥玫瑰花的制备方法，其特征在于步骤包括有：a.玫瑰花采摘：使用24小时之内摘的新鲜玫瑰花，阴干保存，湿度为环境相对湿度小于50%；c.真空冷冻干燥：将玫瑰花放入真空冷冻干燥机内并按10～20KG/M2铺料，关闭密封门，打开真空泵开关及冷冻干燥器开关，抽真空至15kPa ～25kPa ，同时启动制冷，在2～4小时内将真空冷冻干燥机的冷阱温度降至-40℃～-65℃，保持时间0.5～2小时；在9～30小时内将玫瑰花升温至0～15℃，使玫瑰花花干燥。
![芳香植物玫瑰花细胞水提取方法[发明专利]](https://img.taocdn.com/s1/m/73f241226d175f0e7cd184254b35eefdc8d315e2.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610937502.6(22)申请日 2016.11.01(71)申请人 新疆天然芳香农业科技有限公司地址 835200 新疆维吾尔自治区伊犁哈萨克自治州霍城县2区（清水河开发区）上海南路170号(72)发明人 王力 任群英 蔡永智 王明 高继光 (74)专利代理机构 乌鲁木齐合纵专利商标事务所 65105代理人 汤建武 褚志武(51)Int.Cl.A61K 8/9789(2017.01)A61Q 19/08(2006.01)A61Q 19/00(2006.01)(54)发明名称芳香植物玫瑰花细胞水提取方法(57)摘要本发明涉及芳香植物细胞水提取技术领域，是一种芳香植物玫瑰花细胞水提取方法；玫瑰花置于旋转蒸发仪中旋转干馏并形成蒸汽经冷凝后得到冷凝液。
与其他静态真空干馏方法对比，采用旋转蒸发仪不加水进行干馏，受热均匀，蒸馏温度较低，蒸馏时间短，蒸馏效率高。
玫瑰花经本发明干馏脱水后，得到的芳香植物玫瑰花细胞水头香饱满，留香时间长，工艺简单，香气温和，极其接近玫瑰天然芳香，不会出现絮状沉淀物，可作为原料用于食品、化妆品和保健品生产；同时干馏后收集的干玫瑰花颜色仍然鲜亮，没有出现发黄或发褐现象，与新鲜玫瑰花的颜色和香味相差不大，大大保证了品质；本发明工艺简单，较现有方法大大降低了能耗，具有环保和成本低的特点。
权利要求书1页 说明书3页CN 106562908 A 2017.04.19C N 106562908A1.一种芳香植物玫瑰花细胞水提取方法，其特征在于按下述步骤进行：第一步，将玫瑰花放置在旋转蒸发仪中，在温度为58℃至62℃、真空度为0.08Mpa至0.10Mpa下旋转干馏25min至35min，干馏中，玫瑰花细胞液析出并形成蒸汽，抽取蒸汽经冷凝后得到冷凝液；第二步，对干馏后的玫瑰花在温度为58℃至62℃、真空度为0.08Mpa至0.10Mpa下继续在旋转蒸发仪中旋转干馏55min至65min，干馏中，玫瑰花细胞液继续析出并形成蒸汽，抽取蒸汽经冷凝后得到冷凝液；第三步，重复第二步操作2次至3次，然后将每次冷凝液合并后得到芳香植物玫瑰花细胞水。
![一种玫瑰鲜花液的提取工艺[发明专利]](https://img.taocdn.com/s1/m/af2034a5336c1eb91b375d3e.png)

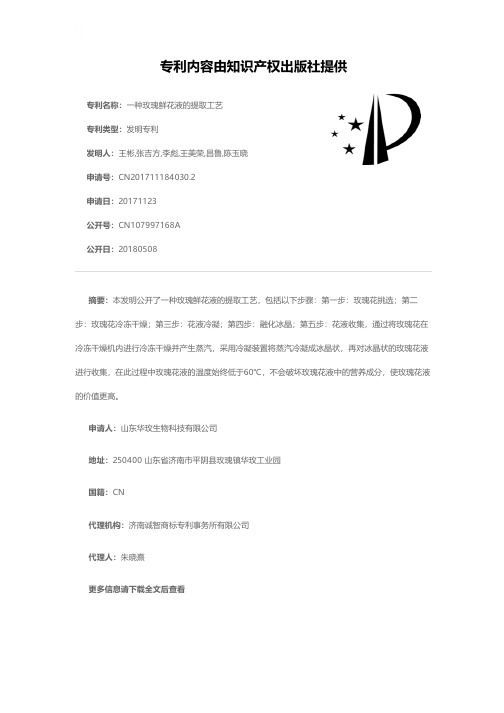

专利名称：一种玫瑰鲜花液的提取工艺
专利类型：发明专利
发明人：王彬,张吉方,李彪,王美荣,昌鲁,陈玉晓申请号：CN201711184030.2
申请日：20171123
公开号：CN107997168A
公开日：
20180508
专利内容由知识产权出版社提供
摘要：本发明公开了一种玫瑰鲜花液的提取工艺，包括以下步骤：第一步：玫瑰花挑选；第二步：玫瑰花冷冻干燥；第三步：花液冷凝；第四步：融化冰晶；第五步：花液收集，通过将玫瑰花在冷冻干燥机内进行冷冻干燥并产生蒸汽，采用冷凝装置将蒸汽冷凝成冰晶状，再对冰晶状的玫瑰花液进行收集，在此过程中玫瑰花液的温度始终低于60℃，不会破坏玫瑰花液中的营养成分，使玫瑰花液的价值更高。
申请人：山东华玫生物科技有限公司
地址：250400 山东省济南市平阴县玫瑰镇华玫工业园
国籍：CN
代理机构：济南诚智商标专利事务所有限公司
代理人：朱晓熹
更多信息请下载全文后查看。
![一种细胞液萃取装置[发明专利]](https://img.taocdn.com/s1/m/7106b15203768e9951e79b89680203d8ce2f6a7c.png)
专利名称：一种细胞液萃取装置专利类型：发明专利
发明人：梁小毛
申请号：CN202210109851.4申请日：20220129
公开号：CN114288689A
公开日：
20220408
专利内容由知识产权出版社提供
摘要：本发明公开一种细胞液萃取装置，包括提取罐，提取罐包括外壳、内胆、盖体、控制器、加热器、用于将盖体底壁冷却的水冷装置或风冷装置，内胆里设有容杯，盖体用于盖封内胆上端的开口，盖体与内胆开口之间设置密封装置，底壁设有适于使在底壁冷凝的细胞液液滴流淌坠落至容杯里的弧面或斜面，容杯的内表壁是非金属层，其特征在于：还包括压力调控装置，所述压力调控装置包括伸入提取罐内胆的控压管路和真空泵，所述控压管路上设置有连接加压管的分支口，所述加压管上设置第一阀开关，加压管连接加压气源，在加压管的分支口与真空泵之间设置第二阀开关。
本发明通过在控压管路上分别连接抽真空装置和加压装置，使内胆压力精准控制。
申请人：梁小毛
地址：511442 广东省广州市番禺区南村镇广州雅居乐花园俊园10幢105
国籍：CN
代理机构：北京卓恒知识产权代理事务所(特殊普通合伙)
代理人：张绮丽
更多信息请下载全文后查看。
(10)申请公布号
(43)申请公布日 (21)申请号 201510103194.2
(22)申请日 2015.03.10
C11B 9/02(2006.01)
(71)申请人王世军
地址226000 江苏省赣榆县海头镇王村东王
四队58号
(72)发明人
王世军
(54)发明名称
玫瑰花细胞液蒸馏装置
(57)摘要
本发明公开了一种玫瑰花细胞液蒸馏装置，
包括真空动态干燥机、冷却塔，冷却塔内设置有循
环水泵、喷淋水泵和散热风机；真空动态干燥机
通过风管分别连接在两个玻璃盘管冷凝器的正下
端，两个玻璃盘管冷凝器对应平行排列；玻璃盘
管冷凝器的下端外侧发出管道和冷却塔相连接；
循环水泵通过管道分别连接在两个玻璃盘管冷凝
器的上端外侧；玻璃盘管冷凝器的正上端发出管
道连接在冷凝液回收罐上；冷凝液回收罐的上端
发出管道和真空泵相连接、下端发出管道和储存
罐水泵相连接；喷淋水泵和循环水泵相连接。
本
发明设计更加科学合理，蒸馏过程中回收充分；
大大提高经济效益且可广泛应用于玫瑰、茉莉花
产品以及其它芳香植物产品的细胞液的提取。
(51)Int.Cl.
(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书2页 附图1页
(10)申请公布号CN 104745307 A (43)申请公布日2015.07.01
C N 104745307
A
1.一种玫瑰花细胞液蒸馏装置，包括真空动态干燥机、冷却塔，其特征在于：所述冷却塔(12)内设置有循环水泵(9)、喷淋水泵(10)和散热风机(11)；所述真空动态干燥机(13)通过风管(8)分别连接在两个玻璃盘管冷凝器(7)的正下端，两个玻璃盘管冷凝器(7)对应平行排列；
所述玻璃盘管冷凝器(7)的下端外侧发出管道和冷却塔(12)相连接；所述循环水泵(9)通过管道分别连接在两个玻璃盘管冷凝器(7)的上端外侧；玻璃盘管冷凝器(7)的正上端发出管道连接在冷凝液回收罐(3)上；
所述冷凝液回收罐(3)的上端发出管道和真空泵(2)相连接、下端发出管道和储存罐水泵(5)相连接；喷淋水泵(10)和循环水泵(9)相连接。
2.根据权利要求1所述的玫瑰花细胞液蒸馏装置，其特征在于：所述冷凝液回收罐(3)和储存罐水泵(5)之间的管道上设置有电磁阀(4)。
3.根据权利要求2所述的玫瑰花细胞液蒸馏装置，其特征在于：所述储存罐水泵(5)通过管道连接在细胞液储存罐(1)上。
4.根据权利要求1所述的玫瑰花细胞液蒸馏装置，其特征在于：所述真空动态干燥机(13)的内部设置有干燥罐，干燥罐上设置有多个旋转料框(15)；干燥罐的侧面对应设置有鲜花入仓口(16)和干花出仓口(14)。
玫瑰花细胞液蒸馏装置
技术领域
[0001] 本发明涉及一种蒸馏装置，尤其涉及一种用于玫瑰花细胞液提取的玫瑰花细胞液蒸馏装置。
背景技术
[0002] 芳香植物的种类很多，其中玫瑰的香味最为特殊和浓烈。
玫瑰除了直接采摘利用之外，传统的加工方式主要有烘干成干品或干馏提炼出精油等。
干品还可以再粉碎成粉状香料。
得到的产品可以饮用、沐浴用、食用、医用、美容化妆用等，用途非常广泛。
[0003] 目前所使用的玫瑰花细胞液蒸馏装置，烘干过程中均需将玫瑰的水分排放，只留下干品，但排放的水分中仍有大量的芳香物质被白白丢弃了，这不但造成了浪费，而且大大降低了经济效益，因此现有的用于玫瑰花细胞液提取的蒸馏装置结构设计不科学合理，蒸馏过程中回收不充分，造成资源浪费。
发明内容
[0004] 为了解决上述问题中的不足之处，本发明提供了一种玫瑰花细胞液蒸馏装置。
[0005] 为解决以上技术问题，本发明采用的技术方案是：一种玫瑰花细胞液蒸馏装置，包括真空动态干燥机、冷却塔，冷却塔内设置有循环水泵、喷淋水泵和散热风机；真空动态干燥机通过风管分别连接在两个玻璃盘管冷凝器的正下端，两个玻璃盘管冷凝器对应平行排列；
[0006] 玻璃盘管冷凝器的下端外侧发出管道和冷却塔相连接；循环水泵通过管道分别连接在两个玻璃盘管冷凝器的上端外侧；玻璃盘管冷凝器的正上端发出管道连接在冷凝液回收罐上；
[0007] 冷凝液回收罐的上端发出管道和真空泵相连接、下端发出管道和储存罐水泵相连接；喷淋水泵和循环水泵相连接。
[0008] 冷凝液回收罐和储存罐水泵之间的管道上设置有电磁阀。
储存罐水泵通过管道连接在细胞液储存罐上。
真空动态干燥机的内部设置有干燥罐，干燥罐上设置有多个旋转料框；干燥罐的侧面对应设置有鲜花入仓口和干花出仓口。
[0009] 本发明设计更加科学合理，蒸馏过程中回收充分；在将芳香植物烘干、生产干品的同时，能够回收水分中含有的绝大部分芳香物质，蒸馏出天然香水或油；不但可以节约宝贵的芳香植物资源，而且能大大提高经济效益且可广泛应用于玫瑰、茉莉花产品以及其它芳香植物产品的细胞液的提取。
附图说明
[0010] 下面结合附图和具体实施方式对本发明作进一步详细的说明。
[0011] 图1为本发明的结构示意图。
[0012] 图中：1、细胞液储存罐；2、真空泵；3、冷凝液回收罐；4、电磁阀；5、水泵；6、蒸汽；
7、玻璃盘管冷凝器；8、风管；9、循环水泵；10、喷淋水泵；11、散热风机；12、冷却塔；13、真空动态干燥机；14、干花出舱口；15、旋转料框；16、鲜花入仓口；17冷水；18、冷凝液。
具体实施方式
[0013] 如图1所示，本发明包括细胞液储存罐1、真空泵2、冷凝液回收罐3、电磁阀4、储存罐水泵5、玻璃盘管冷凝器7、风管8、循环水泵9、喷淋水泵10、散热风机11、冷却塔12、真空动态干燥机13、干花出舱口14、旋转料框15、鲜花入仓口16。
冷却塔12内设置有循环水泵9、喷淋水泵10和散热风机11。
[0014] 真空动态干燥机13通过风管8分别连接在两个玻璃盘管冷凝器7的正下端。
两个玻璃盘管冷凝器7对应平行排列。
玻璃盘管冷凝器7的下端外侧发出管道和冷却塔12相连接。
喷淋水泵10和循环水泵9相连接。
循环水泵9通过管道分别连接在两个玻璃盘管冷凝器7的上端外侧。
玻璃盘管冷凝器7的正上端发出管道连接在冷凝液回收罐3上。
冷凝液回收罐3的上端发出管道和真空泵2相连接、下端发出管道和储存罐水泵5相连接。
[0015] 冷凝液回收罐3和储存罐水泵5之间的管道上设置有电磁阀4。
储存罐水泵5通过管道连接在细胞液储存罐1上。
[0016] 真空动态干燥机13的内部设置有干燥罐，干燥罐上设置有多个旋转料框15；干燥罐的侧面对应设置有鲜花入仓口16和干花出仓口14。
[0017] 使用时，把鲜花从鲜花入仓口16放入真空动态干燥机13内的干燥罐内，放入的鲜花通过旋转料框进行旋转蒸馏，蒸馏后的蒸汽6通过管道进入玻璃盘管冷凝器7内进行冷却，冷却后的蒸馏液通过玻璃盘管冷凝器7下端外观的管道进入冷却塔12内进一步进行冷却，蒸馏液在冷却塔12内经过喷淋水泵10和循环水泵9进入到玻璃盘管冷凝器7上方的空腔内，然后通过管道进入到冷凝液回收罐3内；冷凝液回收罐3内冷却后的细胞提取液在储存罐水泵5的动力作用于被输送到细胞液储存罐1内进行储存。
[0018] 本发明实现了在将芳香植物烘干、生产干品的同时，能够回收水分中含有的绝大部分芳香物质，蒸馏出天然香水或油；不但可以节约宝贵的芳香植物资源，而且能大大提高经济效益且可广泛应用于玫瑰、茉莉花产品以及其它芳香植物产品的细胞液的提取。
[0019] 上述实施方式并非是对本发明的限制，本发明也并不仅限于上述举例，本技术领域的技术人员在本发明的技术方案范围内所做出的变化、改型、添加或替换，也均属于本发明的保护范围。
图1。
