电气照明全负荷试验运行记录电气照明全负荷试验是一项重要的工作，用于检验和验证照明系统的可靠性和稳定性。

在进行全负荷试验运行时，需要记录一些关键的信息，以便对试验结果进行分析和评估。

以下是一个电气照明全负荷试验运行记录的范例，容量为1200字以上。

---试验对象：XXX建筑物A楼层照明系统试验日期：XXXX年X月X日试验地点：XXX建筑物A楼层试验设备：1.电压表2.电流表3.照明控制系统4.照明灯具试验前准备：1.检查照明控制系统、灯具以及相关电缆的安装情况，确保无松动和破损。

2.检查电源供应是否正常以及地线是否连接良好。

3.确认试验所需电流表、电压表的准确性。

试验过程：1.将试验设备连接到照明系统的电源电路中。

2.打开照明控制系统，将所有的灯具调至最亮状态。

3.同时记录试验开始时的电压和电流数值，并标注试验启动时间。

4.在试验过程中，每隔30分钟记录一次电流和电压数值，并标注记录时间。

5.持续观察试验过程中照明系统的运行情况，包括灯具亮度、闪烁情况等。

6.如发现任何异常情况，立即记录并采取必要的措施，如检查和修复电线接触不良、更换损坏的照明灯具等。

7.在试验结束时，记录试验结束时的电压和电流数值，并标注试验结束时间。

试验结果：试验期间观察到的关键数据如下：试验启动电流值：XA试验启动电压值：XV试验过程中记录的电流和电压数值见下表：时间，电流(A)，电压(V)------------，---------，---------00:30，X.XX，X.XX01:00，X.XX，X.XX...，...，...07:00，X.XX，X.XX试验结束电流值：XA试验结束电压值：XV试验过程中观察到的照明系统运行情况如下：1.灯具亮度均匀稳定，没有明显的闪烁现象。

2.试验过程中未发现异常烧毁灯泡的情况。

3.试验期间无异常电流、电压波动现象。

4.试验结束后，照明系统正常关闭。

结论：根据以上数据和观察，可以得出以下结论：1.XXX建筑物A楼层照明系统在全负荷状态下运行良好，没有出现异常现象。

建筑物照明通电试运行记录日期：20XX年XX月XX日地点：XXXX建筑物参与人员：工程师、技术人员、施工人员1.灯具接线检查在照明灯具安装完成后，首先进行了灯具接线检查。

工程师和技术人员对每个灯具的电线进行了仔细检查，确保接线正确，没有漏接或者接反的情况。

2.供电系统检查接线检查完毕后，我们对供电系统进行了检查。

技术人员检查了配电箱的接线情况，确保电源的正常供电。

同时，还检查了电源线的接地，以确保安全。

3.开关检查我们对每个照明灯具的开关进行了检查。

工程师和技术人员确保开关的正常工作，能够灵活控制灯具的开关状态。

4.灯具通电试运行接下来，我们进行了灯具的通电试运行。

在确保安全的情况下，工程师和技术人员一起操作开关，将灯具逐一通电。

同时，观察灯具的亮度、照明范围等参数，确保每个灯具的正常工作。

5.调整灯具角度和光线方向在灯具通电试运行的过程中，我们注意到有些灯具的照明范围不够广，有些灯具的光线方向不够准确。

因此，我们对这些问题进行了调整。

技术人员使用调节工具，调整了灯具的角度和光线方向，以确保照明效果达到最佳状态。

6.整体照明效果评估试运行完成后，我们对整个建筑物的照明效果进行了评估。

工程师和技术人员巡视了整个建筑物，观察了灯具的亮度、照明范围、光线均匀度等参数。

同时，也听取了施工人员和其它参与人员的意见和建议。

7.问题记录和整改在试运行过程中，我们发现了一些问题，例如灯具亮度不够、光线方向不准确、照明范围不够广等。

我们将这些问题记录下来，并制定了整改方案。

工程师和技术人员与施工人员进行了沟通，确保问题能够及时得到解决。

8.试运行总结最后，我们进行了试运行的总结。

工程师和技术人员对照明系统的安装和试运行过程进行了回顾，总结了一些经验和教训。

同时，也对整个团队的工作进行了肯定和表扬。

以上是建筑物照明通电试运行的记录。

通过这次试运行，我们确保了灯具的正常工作，同时也发现了一些问题并进行了整改。

这将为建筑物的正式使用提供有力的保证。

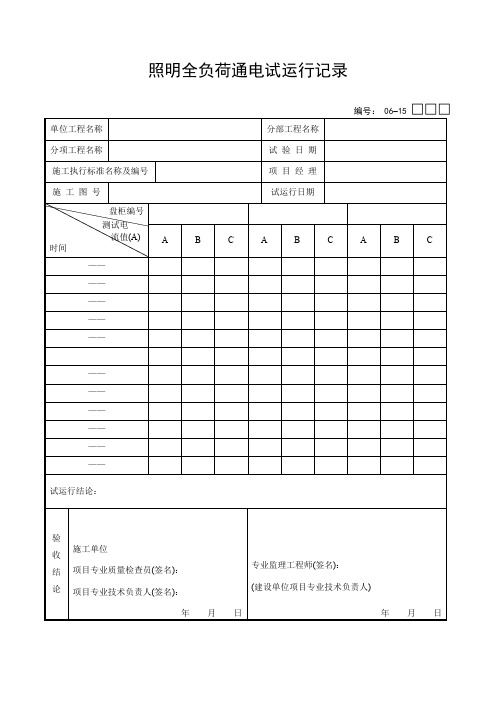

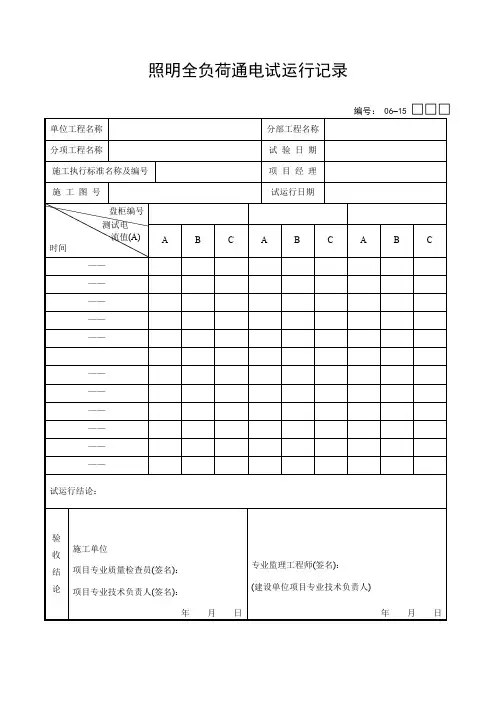

照明全负荷通电试运行记录
编号： 06 15 □□□
照明全负荷通电试运行记录说明
《建筑电气工程施工质量验收规范》GB50303 2002
3.3.17照明系统的测试和通电试运行应按以下程序进行：
1电线绝缘电阻测试前电线的接续完成；
2照明箱（盘）、灯具、开关、插座的绝缘电阻测试在就位前或接线前完成；
3备用电源或事故照明电源做空载自动投切试验前拆除负荷，空载自动投切试验合格，才能做有载
自动投切试验；
4 电气器具及线路绝缘电阻测试合格，才能通电试验；
5 照明全负荷试验必须在本条的1、2、4完成后进行。

23 建筑物照明通电试运行
23.1 主控项目
23.1.1照明系统通电，灯具回路控制应与照明配电箱及回路的标识一致；开关
与灯具控制顺序相对应，风扇的转向及调速开关应正常。

23.1.2公用建筑照明系统通电连续试运行时间应为24h，民用住宅照明系统通
电连续试运行时间应为8h。

所有照明灯具均应开启，且每2h记录运行状态1次，连续试运行时间内无故障。

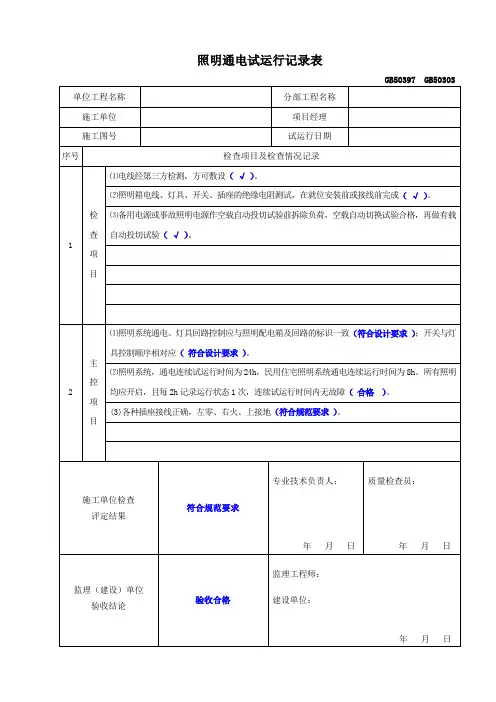

照明通电试运行记录表
GB50397 GB50303 单位工程名称分部工程名称
施工单位项目经理
施工图号试运行日期
序号检查项目及检查情况记录
1 检
查
项
目
⑴电线经第三方检测，方可敷设（√）。

⑵照明箱电线、灯具、开关、插座的绝缘电阻测试，在就位安装前或接线前完成（√）。

⑶备用电源或事故照明电源作空载自动投切试验前拆除负荷，空载自动切换试验合格，再做有载
自动投切试验（√）。

2
主
控
项
目
⑴照明系统通电、灯具回路控制应与照明配电箱及回路的标识一致（符合设计要求）；开关与灯
具控制顺序相对应（符合设计要求）。

⑵照明系统，通电连续试运行时间为24h，民用住宅照明系统通电连续运行时间为8h。

所有照明
均应开启，且每2h记录运行状态1次，连续试运行时间内无故障（合格）。

(3)各种插座接线正确，左零、右火、上接地（符合规范要求）。

施工单位检查
评定结果
符合规范要求
专业技术负责人：
年月日
质量检查员：
年月日
监理（建设）单位
验收结论验收合格
监理工程师：
建设单位：
年月日。
