电阻串联并联及其应用

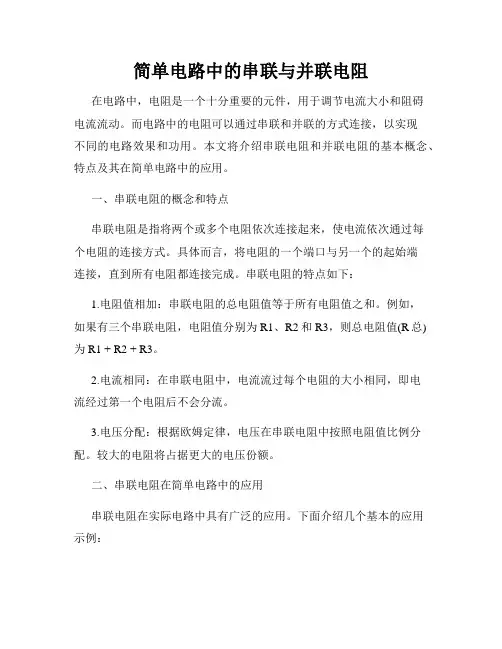

简单电路中的串联与并联电阻在电路中，电阻是一个十分重要的元件，用于调节电流大小和阻碍电流流动。

而电路中的电阻可以通过串联和并联的方式连接，以实现不同的电路效果和功用。

本文将介绍串联电阻和并联电阻的基本概念、特点及其在简单电路中的应用。

一、串联电阻的概念和特点串联电阻是指将两个或多个电阻依次连接起来，使电流依次通过每个电阻的连接方式。

具体而言，将电阻的一个端口与另一个的起始端连接，直到所有电阻都连接完成。

串联电阻的特点如下：1.电阻值相加：串联电阻的总电阻值等于所有电阻值之和。

例如，如果有三个串联电阻，电阻值分别为R1、R2和R3，则总电阻值(R总)为R1 + R2 + R3。

2.电流相同：在串联电阻中，电流流过每个电阻的大小相同，即电流经过第一个电阻后不会分流。

3.电压分配：根据欧姆定律，电压在串联电阻中按照电阻值比例分配。

较大的电阻将占据更大的电压份额。

二、串联电阻在简单电路中的应用串联电阻在实际电路中具有广泛的应用。

下面介绍几个基本的应用示例：1.电压分压器：串联电阻可以用来实现电压分压的功能。

通过串联一个大电阻和一个小电阻，较小的电阻将承担较大的电压份额，可以方便地调节电路的输出电压。

2.电流限制：串联电阻可以用来限制电流大小，保护其他电路元件。

当电流超过串联电阻所能承受的范围时，电流将受到一定的限制，避免电路损坏。

3.信号调节：在某些电路中，需要将电流调节到特定的数值。

通过串联电阻，可以通过改变电阻值来控制电流的大小。

三、并联电阻的概念和特点并联电阻是指将两个或多个电阻同时连接到一个节点，使电流分流通过每个电阻。

具体而言，将所有电阻的一端连接到同一节点，并将另一端连接到同一虚拟节点，使电流可以同时流过每个电阻。

并联电阻的特点如下：1.电阻值求倒数相加：并联电阻的总电阻值等于所有电阻值的倒数之和的倒数。

例如，如果有三个并联电阻，电阻值分别为R1、R2和R3，则总电阻值(R总)等于(1/R1 + 1/R2 + 1/R3)的倒数。

串联、并联电阻的实际应用电阻是电路中常见的元件之一，它具有限制电流的作用。

在实际应用中，串联和并联电阻可以带来各种有用的效果和特性。

本文将探讨串联、并联电阻的实际应用，并介绍它们的工作原理及优点。

一、串联电阻的实际应用串联电阻是将多个电阻器按顺序连接在一起的电路配置。

它们连接在一起后，电流将按照串联电路的总电阻进行分配。

下面是一些串联电阻的实际应用例子：1. 电路分压器串联电阻可用于构建电路分压器。

电路分压器用于将电压降低到所需的水平，以便满足电子元器件的工作要求。

通过调整串联电阻的比例，可以获得所需的电压输出。

2. 扩大电阻范围由于单个电阻器的阻值范围有限，因此在一些应用中，需要实现较大范围的电阻调节。

这时可以通过串联多个电阻器来扩大电阻的范围，从而满足实际需求。

3. 减小电流流过的电阻在某些情况下，为了减小电流流过的电阻，可以采用串联电阻器的方式。

例如，在电路中需要限制流过的电流，但又由于特殊要求不能直接更改电源或其他元件。

这时可以通过增加串联电阻器的数量，来减小电流流过的电阻值。

二、并联电阻的实际应用并联电阻是将多个电阻器同时连接在电路中的配置方式。

与串联电阻不同，当电阻器并联时，它们共享电压，并且总电流分流到每个电阻中。

以下是一些并联电阻的实际应用例子：1. 提高总电流承载能力在需要处理大电流的电路中，为了避免过大的电流流过单个电阻器，可以将多个电阻器并联起来。

并联电阻可以分担电路中的电流负荷，从而提高总电流承载能力。

2. 分压器与串联电阻不同，而是实现电压分压时，可以使用并联电阻。

将电阻器并联可以改变电路总电阻，从而实现所需的电压输出。

3. 防止电阻器故障在某些应用中，如果一个电阻器故障，整个电路的功能可能会受到影响。

为了减少这种风险，可以使用并联电阻器。

一旦一个电阻器故障，其他并联电阻器将继续提供电路所需的电阻。

总结：串联和并联电阻的实际应用中，它们具有不同的功能和优势。

串联电阻在电路的分压、电阻范围扩大和调节电流等方面发挥作用。

电路中的串联与并联电阻的计算方法与应用电路是电子设备中最基本的组成部分之一，而电阻则是电路中最常见的元件之一。

在电路中，电阻的串联和并联是常见的电路连接方式。

本文将介绍电路中的串联和并联电阻的计算方法以及它们的应用。

一、串联电阻的计算方法与应用串联电阻指的是将多个电阻依次连接在一起，电流依次通过每个电阻。

在串联电路中，总电阻等于各个电阻之和。

计算串联电阻的方法如下：假设电路中有n个串联电阻，分别为R1、R2、R3...Rn，则总电阻Rt为：Rt = R1 + R2 + R3 + ... + Rn串联电阻的应用非常广泛。

例如，在家庭用电中，电路板上的电线通常是串联连接的，这样可以确保电流依次通过每个电器，保证电器正常工作。

此外，在电子设备中，电路板上的电阻也常常采用串联连接的方式，以达到所需的电阻值。

二、并联电阻的计算方法与应用并联电阻指的是将多个电阻同时连接在一起，电流在各个电阻之间分流。

在并联电路中，总电阻的倒数等于各个电阻倒数之和的倒数。

计算并联电阻的方法如下：假设电路中有n个并联电阻，分别为R1、R2、R3...Rn，则总电阻Rt为：1/Rt = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn并联电阻的应用也非常广泛。

例如，在家庭用电中，多个电器通常是并联连接的，这样可以确保每个电器都能获得所需的电流，避免因为电流不足而导致电器无法正常工作。

此外，在电子设备中，为了达到所需的电阻值，也常常采用并联连接的方式。

三、串联与并联电阻的混合应用在实际的电路中，串联和并联电阻的组合应用非常常见。

例如，当需要调节电路的电阻值时，可以将多个串联或并联电阻组合使用。

另外，串并联电阻的组合也常用于电路的分压和分流。

例如，在电子设备中，为了将高电压降低到合适的电压范围，可以使用串联电阻来实现分压。

而为了将大电流分流到各个电器上，可以使用并联电阻来实现分流。

总结：电路中的串联和并联电阻是电子设备中常见的电路连接方式。

电阻的串并联与电路电阻是电路中常见的元件之一，它对电流的流动产生一定的阻碍作用。

在电路中，电阻可以通过串联或并联的方式连接。

本文将探讨电阻串联和并联对电路的影响，并分析其特点及应用。

一、电阻串联电阻串联是指将多个电阻按照顺序连接在一起，电流依次通过它们。

串联电阻的总电阻等于各个电阻之和。

假设有两个电阻R1和R2串联连接在一起，它们的总电阻为Rt，则根据欧姆定律可以得到以下公式：Rt = R1 + R2电阻串联的特点是电路中的电流大小相等，在每个电阻上的电压之和等于总电压。

其中，电压在每个电阻上的分配与其电阻值成正比。

串联电阻在电路中起到分压作用，常见的应用之一是在电子元件保护电路中。

二、电阻并联电阻并联是指将多个电阻同时连接到电路中，它们之间的两端点相连。

并联电阻的总电阻等于各个电阻（R1，R2，...，Rn）的倒数之和的倒数。

假设有两个电阻R1和R2并联连接在一起，它们的总电阻为Rb，则根据以下公式计算：1/Rb = 1/R1 + 1/R2电阻并联的特点是电路中的电压大小相等，而电流依次分流通过各个电阻。

并联电阻可实现电路中的电流分配，广泛应用于电路中的分流器、分流放大器等电子设备中。

三、串并联电路的应用举例1.电子元件保护电路在电路中，为了保护电子元件不受到过电流损坏，常常采用串联电阻的方式。

通过控制串联电阻的阻值，可以限制电流大小，从而保护电子元件的正常工作。

2.电路分流器电路中需要将信号分流到多个不同的装置中时，可以采用并联电阻的方式。

并联电阻能够实现电流的分配，确保信号能够均匀地流过各个分支，从而实现多个装置的正常工作。

3.电阻网网络在电路设计中，常常使用电阻网络来调节电路的增益、频率响应等性能。

通过串并联的方式，可以灵活地搭建不同的电阻网络，以满足具体的设计要求。

综上所述，电阻的串并联是电路设计中常见的连接方式。

串联电阻在电路中起到分压作用，电流相同，电压之和等于总电压；而并联电阻实现电流分配，电压相同，电流之和等于总电流。

电阻的串联与并联在电路中，电阻是经常被使用的一种元件，它能阻碍电流的流动。

常常会有这样的情况，我们需要将多个电阻连接在一起来实现某种电路功能。

这时候就需要了解电阻的串联与并联的概念和应用。

一、串联电阻串联电阻是指将多个电阻依次连接在一起，形成一个串联电阻链的电路。

串联电阻的连接方式可以简化为以下形式：在这种连接方式下，多个电阻的两端被连接在一起，被连接的点形成一个串联电阻链，电流从串联电阻链的一个端口进入，从另一个端口流出。

在串联电路中，电流必须在电阻链中依次通过每个电阻，因此，串联电路中的电流在各个电阻上是相等的，而总电阻等于各个电阻之和。

可以用以下公式表示：R总 = R1 + R2 + R3 + ... + Rn其中，R总表示串联电路的总电阻，R1、R2、R3 等分别表示每个串联电阻的阻值。

二、并联电阻并联电阻是指将多个电阻同时连接在一起，形成一个并联的电路。

并联电阻的连接方式可以简化为以下形式：在这种连接方式下，多个电阻的一端通过连接线连接在一起，形成一个并联连接，另外一端也是通过连接线连接在一起。

在并联电路中，电流可以选择不同的路径，因此每个电阻上的电流可以不相等。

在并联电路中，总电流等于各个电阻上的电流之和，而总电阻的倒数等于各个电阻倒数之和的倒数。

可以用以下公式表示：1/R总 = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn其中，R总表示并联电路的总电阻，R1、R2、R3 等分别表示每个并联电阻的阻值。

三、串并联电阻的应用串联和并联电阻在实际电路中有着广泛的应用。

下面举两个例子说明：1. 电路分压在某些电路中，我们需要根据需求将电压划分为不同的比例来供应给电路的各个部分。

这时就可以利用串联电阻来实现电路分压的功能。

通过选择合适的串联电阻比例，可以将输入电压按照设定的比率分配到不同的电阻上，进而用于供应不同部分的电路。

2. 电路增加总电阻当我们需要增加电路的总电阻时，可以利用并联电阻来实现。

电路中的电压串联与并联电阻的应用电路中的电压串联与并联电阻是电子技术中非常重要的概念，广泛应用于各种电路中。

通过合理地串联和并联电阻，我们可以控制电路中产生的电压和电流，实现各种电路功能。

本文将探讨电压串联与并联电阻的基本原理以及应用。

一、电阻的串联与并联电阻的串联是指将多个电阻按照一定顺序连接在一起，而电阻的并联是指将多个电阻同时连接到同一个节点上。

1. 电阻串联电阻串联时，电流从一个电阻流过，再从下一个电阻流过，依此类推，直到流过所有串联的电阻。

串联的电阻按照顺序连接，形成电阻链。

电流在串联电阻中的分布是相同的，而电压分布则是依次相加。

2. 电阻并联电阻并联时，多个电阻同时连接到同一个节点上，形成并联的电阻。

并联电阻的电压相同，而电流则根据欧姆定律分流，通过每个并联电阻的电流之和等于总电流。

二、电压串联电阻的应用1. 电路分压在电路中，我们常常需要将较高的电压分割成较低的电压，以供电路中各个部分使用。

通过串联电阻可以实现电路分压的功能。

例如，当我们需要从一串串电池组中提取电能时，可以通过串联电阻的方式将整个电池组的电压分割成每个电阻上所承受的电压，以满足不同部分对于电压的需求。

2. 电路调节在一些电子设备中，为了限制电路中的电流或者保护一些敏感元件，需要通过调节电压来实现。

通过串联电阻可以实现电路中电压的调节。

通过改变串联电阻的数值，可以改变电压分配的比例，从而实现对电路中电压的调节。

三、电压并联电阻的应用1. 电路电流增大在电路中，为了保证各个元件获得足够的电流，我们可以通过并联电阻来实现。

当电路中存在多个并联电阻时，总电阻减小，电流增大。

这种方法在设计电路时常常被用于保证元件正常工作所需的电流。

2. 电路负载均衡在一些大型电路系统中，为了保证各个线路负载均衡，可以通过并联电阻来实现。

通过将并联电阻连接到各个线路的节点上，可以使得各个线路上的电压保持一致，避免因线路阻抗不同而导致的电压异常。
