气动O型切断球阀的说明书

气动阀门使用说明书1. 概述气动阀门是一种通过气动装置控制流体通断的装置。

本使用说明书旨在为用户提供有关气动阀门的安装、操作、维护和故障排除等方面的指导，以确保阀门的正常使用，并提高操作效率和安全性。

2. 安装2.1 准备工作在安装气动阀门之前，需要进行以下准备工作：- 根据现场需要，选择适当的阀门类型和规格。

- 检查阀门和附件的数量和质量，确保没有缺损。

- 确保阀门与管道系统的连接尺寸匹配。

2.2 安装步骤按照以下步骤正确安装气动阀门：- 将阀门放置在正确的位置，确保阀门杆与传动装置对齐。

- 使用螺栓或螺丝将阀门固定在设备或管道上，确保阀门处于稳定状态。

- 连接气动装置和气源，确保气动装置与阀门正确连接，并保证气源供应充足并稳定。

- 检查阀门的开关状态，测试阀门是否能够正常开启和关闭。

3. 操作3.1 手动操作气动阀门提供手动操作功能，以便在气源故障或维护期间进行阀门的开启和关闭。

手动操作步骤如下：- 手动操作装置位于气动装置上方，通过手动操作装置可以实现阀门的手动开启和关闭。

- 顺时针旋转手动操作装置，可将阀门关闭，阻断流体通路。

- 逆时针旋转手动操作装置，可将阀门打开，使流体能够通过阀门。

3.2 远程操作气动阀门还可通过远程自动控制系统进行操作。

具体操作方法请参考远程自动控制系统的操作说明。

4. 维护4.1 定期检查为确保气动阀门的正常运行，建议进行定期检查，包括以下内容：- 检查阀门、气动装置和管路连接是否松动或有渗漏现象。

- 检查阀门的密封性能，如发现泄漏现象，请及时更换密封件。

- 清洁阀门表面，确保阀门的外观清洁美观。

4.2 维护保养- 确保气动装置及时添加润滑剂，以保持气动装置的灵活性和稳定性。

- 定期清洁气动装置的防冻器和过滤器，以确保气源的清洁和稳定。

5. 故障排除本节提供一些常见故障的排除方法，以供参考：故障现象：阀门无法开启或关闭。

排除方法：检查气动装置是否正常供气，检查手动操作装置是否处于正确位置。

气动阀使用说明书使用说明书一、产品概述气动阀是一种通过气源驱动的控制阀，广泛应用于工业自动化系统中。

本说明书旨在介绍气动阀的安装、使用、维护等相关内容，以确保用户能正确、安全地操作并获得最佳的使用效果。

二、产品特点1. 安全可靠：气动阀采用优质材料制造，具有耐高温、耐腐蚀、抗压性能，可在恶劣环境下长时间稳定运行。

2. 操作灵活：气动阀采用气源驱动，操作方便，响应迅速，能够精确控制介质的流量和压力。

3. 节能环保：气动阀的气源消耗少，能够高效利用能源，降低能耗浪费，符合环保要求。

4. 维护简便：气动阀结构简单，易于拆装和维修，降低了用户的维护成本和工作量。

三、安装与调试1. 安装要求：a. 在气动阀周围保持足够的空间，方便操作、维护和观察。

b. 气动阀安装在稳固的基础上，确保其固定牢固并能够承受介质的压力。

c. 气动阀与管道的连接要牢固，确保无泄漏。

d. 安装时注意气动阀的流向，确保介质能够正常通过。

2. 调试步骤：a. 连接气源管道，并确认气源是否正常供应。

b. 打开主控制阀，使得气源进入气动阀内。

c. 通过控制装置或操作杆控制气动阀的开关状态，观察气动阀的工作情况。

d. 如有异常情况，及时停止使用并检查可能原因。

四、使用注意事项1. 使用环境：请在干燥、通风良好的环境中使用气动阀，防止灰尘、湿气等杂质进入影响正常运行。

2. 温度要求：根据气动阀的型号和参数，选择适宜的使用温度范围。

切勿超温使用，以免影响密封性和寿命。

3. 压力限制：请根据气动阀的额定压力范围合理使用并注意防止超压现象，以免造成设备损坏或人员伤害。

4. 定期检查：定期检查气动阀的运行状态，如有异常情况及时处理，保持其正常工作。

5. 维护保养：定期清洁气动阀的内部，保持清洁无杂质，并加入适量的润滑剂以延长使用寿命。

五、故障排除与维护1. 故障排查：如遇到气动阀无法开启、无法关闭、泄漏等故障，首先检查气源压力是否正常，并检查气动阀内部是否有异物堵塞。

气动阀门的使用方法说明书使用方法说明书1. 引言气动阀门是一种常见的工业设备，广泛应用于流体控制系统中。

本使用方法说明书旨在向用户提供关于气动阀门的正确使用方法和操作指南，以确保阀门的正常运行和安全性。

2. 产品概述气动阀门是一种通过气压控制的自动化装置，能够在流体管道中实现流体的开启、关闭、调节和分配等功能。

它由阀体、阀盖、阀座、阀芯、活塞和气动执行器等组成。

3. 安全注意事项在使用气动阀门之前，请务必仔细阅读并遵守以下安全注意事项：3.1 确保阀门安装和维护时遵循相关安全规定和操作规程。

3.2 在操作过程中，避免过高的气压，以免对阀门和管道造成损坏或危险。

3.3 切勿将阀门用于超出其设计能力的工况，以免引发事故或损坏设备。

3.4 定期检查阀门和执行器的工作状态，如有异常及时维修或更换。

3.5 在操作阀门时，注意防止冲击、振动和异物进入阀门，以免影响其正常工作。

3.6 使用气动阀门时，请佩戴个人防护装备，确保人身安全。

4. 阀门安装与调试4.1 安装阀门前，请先确保工作区域干燥、清洁，避免灰尘和杂物进入阀门。

4.2 根据阀门的连接方式，正确选择管道和法兰，并确保连接紧固牢固。

4.3 安装完毕后，进行泄漏测试，检查管道和法兰连接处是否存在泄漏现象。

4.4 阀门调试前，请检查气源压力和电源电压是否符合阀门的工作要求。

4.5 在调试阀门时，使用适当的工具和设备，并按照阀门调节指示进行操作。

4.6 调试完成后，测试阀门的开启、关闭和调节功能，并确保阀门工作正常。

5. 阀门操作与维护5.1 操作阀门前，请确保气源处于正常状态，并确认气源压力符合阀门的工作要求。

5.2 气动阀门操作时，请遵循阀门的启闭顺序和操作规程，确保操作正确、平稳。

5.3 在长时间不使用阀门时，应及时关闭气源并进行定期维护保养，以延长阀门寿命。

5.4 阀门的定期维护包括清洁阀门表面、检查法兰连接处的紧固情况、润滑曲轴套等。

5.5 如发现阀门有异常现象，如泄漏、卡阻、无法闭合等，应及时停止使用，并寻求专业维修人员的帮助。

盖米阀门有限公司GEM UE VALVES CO., LTD气动控制阀安装、操作、维修手册版本：V 1.0VALVES, ACTUATORS AND CONTROL SYSTEMS盖米阀门有限公司安装、操作、维修手册1安装前注意事项1.1验收：请仔细核对收到之产品品名、规格是否正确。

1.2搬运:请注意运送设备工具是否牢固，并防止碰撞摔落地面，如有发生请仔细检查是否有异常现象。

1.3储存：1.3.1开箱后若必须储存时，请放置室内，并以塑胶布覆盖,避免高温潮湿灰尘及振动。

1.3.2绝对避免湿气及水分侵入电气接线部位（例E/P P/P定位器,微动开关, 电磁阀）。

1.3.3储存超过一年后才使用时，请重新确认各项动作功能是否正常。

2.安装时注意事项2.1 一般注意事项2.1.1装置方向：气缸控制阀与管路承垂直向上为原则。

2.1.2装置场所:必须安装在能够安全操作，且容易保养，检查及维修之场所。

2.1.3周围环境：温度-20C ~+70C,湿度90%RH以下。

2.1.4安装前请先确认额定压力和法兰规格,请勿超过使用范围,以避免泄漏情形产生。

2.2配管的安装2.2.1安装前,请先去除管路中之焊接碎片及氧化垢等杂物。

2.2.2安装时请注意本体上所示之流体方向必须与实际流向一致。

2.2.3对准前后之配管中心,使法兰接口平行,将螺丝均匀锁紧,注意不可有过大之配管应力产生在气缸控制阀上。

2.2.4将空压配管连接在气缸，定位器，电磁阀,三点组合时，必先清除空压配管內之污垢及其他异物。

2.2.5电气配线之接线标准请参照电工法规。

2.2.6原则上请勿在气缸以上部位实施管线保湿及保冷之工事。

2.2.7请依气缸控制阀之大小及重量，在配管上或对本体给予适当之支撑固 ^定。

3.安装后的检查3.1检查空压管是否有泄漏情形产生。

3.2管路加压后，请检查阀体及法兰之迫紧是否有泄漏情形产生。

VALVES, ACTUATORS AND CONTROL SYSTEMSGEMi Gebr . M tiler Apparatebau GmbH & Co. KG Fritz-M lter-Str. 6-8 D-74653 Ingelfingen-Criesbach -Telefon +49 (0) 7940/123-0Telefax +49 (0)7940/123-224e-mail: info@gemue.de -http://www .gemue.de3.3测试各项功能动作是否正常。

气动球阀使用说明书一、概述气动球阀广泛适用于天然气、油品、化工、冶金、造纸、电力、矿业、印染、生物制药、日用化工、食品饮料、水处理及空气处理等行业的流体控制或调节控制，与自动化气动仪表配套使用，从而实现自动化远距离集中控制或就地控制。

二、阀体组成及应用由气动执行机构（2）、回信器（1）、电磁阀（3）与球阀阀体（7）等部分组成，其连接靠支架和连接轴等附件。

1-回信器2-气动执行器3-电磁阀4-排气接口（左）5-进气接口（中）6-排气接口（右）7-球阀执行器类型及工作气压：0.4MP~0.7MP单作用（弹簧回复）或双作用气缸机构阀门工作方式：正向旋转1/4圈(90°）时，阀关断。

反向旋转1/4圈(90°)时，阀开启。

三、安装及维护注意事项1、安装注意事项1.1、装置方向：气缸控制阀与管路承垂直向上为原则。

1.2、装置场所：必须安装在能够安全操作，且容易保养,检查及维修之场所。

1.3、周围环境：温度-20℃~+80℃,湿度90%RH以下。

1.4、安装前请先确认额定压力和法兰规格,请勿超过使用范围,以避免泄漏情形产生。

1.5、安装前,请先去除管路中之焊接碎片及氧化垢等杂物。

1.6、安装时请注意本体上所示之流体方向必须与实际流向一致。

1.7、对准前后之配管中心,使法兰接口平行,将螺丝均匀锁紧,注意不可有过大之配管应力产生在气缸控制阀上。

1.8、请依气缸控制阀之大小及重量,在配管上或对本体给予适当之支撑固定。

2、维护注意事项2.1、日常检查：检查泄漏,异常噪音,振动等。

2.2、定期检查：应每年实施一次。

请检查空压管,阀体及法兰之迫紧是否有泄漏情形产生。

2.3、分解检查：应每二年实施一次。

请分解阀体及气缸并将PTFE SEAT，GLANDPACKING,GASKET,O-RING等密合零件更换新品。

2.4、检查时若发现有流体外泄情形产生,未确认安全性之前,请勿以手接触或靠近气缸控制阀。

四、故障分析与排除※重要提醒：在进行任何维修之前请先详阅以上指引內容。

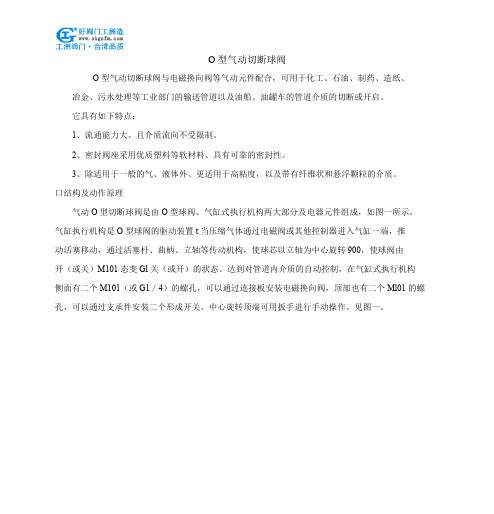

O型气动切断球阀
O型气动切断球阀与电磁换向阀等气动元件配合，可用于化工、石油、制药、造纸、冶金、污水处理等工业部门的输送管道以及油船、油罐车的管道介质的切断或开启。

它具有如下特点：
1、流通能力大、且介质流向不受限制。

2、密封阀座采用优质塑料等软材料、具有可靠的密封性。

3、除适用于一般的气、液体外、更适用于高粘度，以及带有纤维状和悬浮颗粒的介质。

口结构及动作原理
气动O型切断球阀是由O型球阀、气缸式执行机构两大部分及电器元件组成，如图一所示，气缸执行机构是O型球阀的驱动装置t当压缩气体通过电磁阀或其他控制器进入气缸一端，推
动活塞移动，通过活塞杆、曲柄、立轴等传动机构，使球芯以立轴为中心旋转900，使球阀由
开（或关）M101态变Gl关（或开）的状态。

达到对管道内介质的自动控制，在气缸式执行机构
侧面有二个M101（或G1／4）的螺孔，可以通过连接板安装电磁换向阀，顶部也有二个Ml01的螺孔，可以通过支承件安装二个形成开关。

中心旋转顶端可用扳手进行手动操作。

见图一。

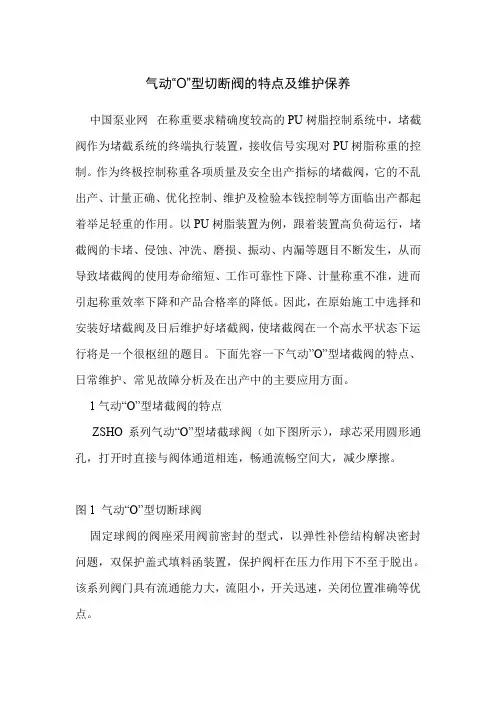

气动“O”型切断阀的特点及维护保养中国泵业网在称重要求精确度较高的PU树脂控制系统中，堵截阀作为堵截系统的终端执行装置，接收信号实现对PU树脂称重的控制。

作为终极控制称重各项质量及安全出产指标的堵截阀，它的不乱出产、计量正确、优化控制、维护及检验本钱控制等方面临出产都起着举足轻重的作用。

以PU树脂装置为例，跟着装置高负荷运行，堵截阀的卡堵、侵蚀、冲洗、磨损、振动、内漏等题目不断发生，从而导致堵截阀的使用寿命缩短、工作可靠性下降、计量称重不准，进而引起称重效率下降和产品合格率的降低。

因此，在原始施工中选择和安装好堵截阀及日后维护好堵截阀，使堵截阀在一个高水平状态下运行将是一个很枢纽的题目。

下面先容一下气动”O”型堵截阀的特点、日常维护、常见故障分析及在出产中的主要应用方面。

1气动“O”型堵截阀的特点ZSHO系列气动“O”型堵截球阀（如下图所示），球芯采用圆形通孔，打开时直接与阀体通道相连，畅通流畅空间大，减少摩擦。

图1 气动“O”型切断球阀固定球阀的阀座采用阀前密封的型式，以弹性补偿结构解决密封问题，双保护盖式填料函装置，保护阀杆在压力作用下不至于脱出。

该系列阀门具有流通能力大，流阻小，开关迅速，关闭位置准确等优点。

由于该系列阀门流通能力大，与柱塞阀门相比，结构尺寸小，重量轻同时又具有芯座间自清洗功能，因此对于粘稠纤维状介质和含有悬浮固体和硬颗粒介质有其独到的适应性。

对于因温度而引起的热膨胀影响因素小，密封性能良好，故而广泛地应用在石油化工系统，满足液体或腐蚀性气体，液体介质的流量、温度、液位等工艺参数远距离控制的需要。

2气动“O”型切断阀储存、安装和使用的注意事项（1）一般情况下，球阀上线时，执行机构应该位于阀体的垂直，正上方；对于大规格的阀门以及高压，超重的阀门，应在阀体下方安装支撑托架；视现场环境情况，特殊情况下，球阀也可以采取适应安装空间的任意位置，但当执行机构处于阀体外侧，水平或垂直放置时，必须对执行机构进行支承，以防对阀轴产生应力。

球阀使用说明书汇编:校对:审核:日期:雷蒙德（北京）阀门制造有限公司球阀使用说明书球阀是一种截断阀，它的启闭件（球体）有一个圆形的通道，围绕着阀体的垂直中心线作回转90o的运动，接通或截断管路中的介质，故称作球阀。

本操作说明书适用Q41F(Y)、Q341F(Y)、Q47F（Y）、Q347F（Y），全径、缩径，压力PN16～PN250(Class150Lb～1500Lb)固定球、浮动球球阀。

1、技术参数1.1 阀门的公称压力和公称通径(见下表：) bar/LbDN Mm/"PN16/20Class150LbPN25/40/50Class300LbPN64Class400LbPN100Class600LbPN150/160Class900LbPN250Class1500Lb15/0.5" √√√√√√20/0.75" √√√√√√25/1" √√√√√√40/1.5" √√√√√√50/2" √√√√√√65/2.5" √√√√√√80/3" √√√√√√100/4" √√√√√√125/5" √√√√√√150/6" √√√√√√200/8" √√√√√√250/10" √√√√√√300/12" √√√√√√350/14" √√√√√√400/16" √√√√√√450/18" √√√√√√500/20" √√√√√√600/24" √√√√√√700/28" √√√√√NA 800/32" √√√√√NA 900/36" √√√√√NA 注：NA 不适用1.2 阀门的材料、温度和介质适用温度适用介质CF8/304 -196℃～200℃液氧等LC3/LF3 -101℃～200℃乙烯等LCB/LF2 -46℃～200℃二氧化碳WCB/A105 -29℃～425℃油、气、水CF8/304 -29℃～200℃硝酸类CF8M/316 -29℃～200℃醋酸类WC6/F11 -29℃～570℃氢气、高温蒸汽WC9/F22 -29℃～570℃氢气、高温蒸汽2、技术规范2.1 产品标准GB/T 12237、GB/T21385、API 6D2.2 法兰连接结构长度按：GB/T12221、JB1686、API 6D；2.3 对焊连接结构长度按：GB/T12221、API 6D；2.4 端法兰连接尺寸按：GB/T9113、JB/T79、HG/T20592、ASME B16.5；2.5 阀门的火灾安全设计按：GB/T 12237、GB/T21385、API 607；2.6 阀门的防静电设计按：GB/T 12237、API 6D；2.7 阀门的最小通径按：GB/T 12237、API 6D；2.8 焊接端连接尺寸按：GB/T12224、ASME B16.25；2.9 检查和试验按：GB/T13927、JB/T9092、API 6D。

气动切断阀的使用说明气动切断阀是一种常见的流体控制装置，常用于工业生产过程中的流体管路控制。

它以气动方式对管路中的流体进行切断和控制，具有灵活性、快速响应和可靠性的优势。

下面，我们将为您介绍气动切断阀的使用说明。

首先，在使用气动切断阀之前，请确保管路中的压缩空气供应正常，并连接好气源。

接下来，根据管路的大小和流体的性质，选择合适的气动切断阀。

通常，气动切断阀具有不同的口径和材质，如不锈钢、铸铁等，以满足不同工况的需求。

在进行安装之前，请仔细阅读产品的使用说明书，按照说明书的指引正确安装气动切断阀。

一般情况下，气动切断阀需要与管路的法兰连接，并确保密封性良好，避免发生泄漏。

安装完成后，进行气动系统的调试。

首先，打开压缩空气供应，检查气动切断阀的通气口是否有气体泄漏。

然后，通过控制气源开关，观察气动切断阀的开闭动作是否正常。

如有异常情况，应及时检查和调整。

在正式使用气动切断阀之前，建议进行功能测试。

可通过传感器或手动操作，模拟实际工况对气动切断阀的切断和控制要求，确保其能够可靠运行。

在使用过程中，务必密切关注气动切断阀的工作状态。

如发现异常，如阀门卡滞、泄漏等问题，应及时停止使用，并进行检修或更换。

当停止使用气动切断阀时，应关闭压缩空气供应，并采取适当的保护措施。

如使用防尘罩等，避免灰尘和杂质进入气动切断阀内部，影响其正常工作。

最后，定期进行维护保养工作。

清洁阀门表面，检查各部件是否完好，如有磨损或损坏，应及时更换。

同时，润滑各活动部件，确保其灵活运转。

总之，正确使用和维护气动切断阀对于保证流体管路的安全运行和产品质量具有重要意义。

希望本文章能够对您在实际应用中有所帮助。

如有其他疑问，请咨询专业人士或供应商。

切断阀使用手册-电子版切断阀使用手册-电子版1、简介1.1 前言：本手册旨在提供切断阀的使用指南和操作说明，以确保用户正确使用和维护切断阀，以确保其性能和安全性。

1.2 目标读者：本手册适用于对切断阀有兴趣的操作人员、维护人员和管理人员。

2、切断阀的定义与分类2.1 切断阀的定义：切断阀是一种用于管道系统中切断流体的设备，通过操作阀门来实现开启或关闭管道流量的控制。

2.2 切断阀的分类：按照结构和工作原理的不同，切断阀可以分为截止阀、旋塞阀、蝶阀等几种常见类型。

每种类型的阀门都具有不同的特点和适用范围。

3、切断阀的组成部分3.1 阀体：阀体是切断阀的主要部分，负责承受流体压力和连接管道。

3.2 阀盖：阀盖与阀体配合，起到密封阀门的作用。

3.3 阀杆：阀杆将阀盖与阀芯连接在一起，负责控制阀芯的移动。

3.4 阀芯：阀芯位于阀体内，通过上下移动来控制流体的通断。

3.5 密封件：切断阀的密封件主要包括阀盖密封圈、阀体密封圈等，起到密封作用，防止介质泄漏。

4、切断阀的使用步骤4.1 检查：在使用切断阀之前，应检查阀门的各个部分是否完好无损，并确保阀芯和阀座之间的密封性。

4.2 开启阀门：顺时针旋转手轮或操作手柄，将阀门的阀芯抬升到打开位置，使流体通过阀门正常通道流动。

4.3 切断流体：逆时针旋转手轮或操作手柄，将阀门的阀芯下降到关闭位置，切断流体的通道。

4.4 调节流量：通过旋转手轮或操作手柄的程度，可以控制阀门的开度，从而调节流体的流量。

5、切断阀的维护与保养5.1 定期检查：定期检查切断阀的各个部分，包括阀体、阀盖、阀杆等，发现问题及时进行维修或更换。

5.2 清洁保养：保持切断阀的清洁，在使用过程中避免灰尘、污物等进入阀门内部，可使用清洁剂擦拭表面。

5.3 润滑保养：对于需要润滑的部位，如阀杆与阀盖之间的接触面，定期添加适量的润滑油，以保证阀门的灵活操作。

6、附录本文档涉及的附件包括：附件1、切断阀具体规格说明书附件2、切断阀维修手册7、法律名词及注释7.1 切断阀：根据《国家工业标准》GB/T 12225-2005标准规定，切断阀是一种用于切断管道流体的阀门。
