基于FFT的电网谐波检测方法的研究1. 本文概述随着现代工业和科技的发展，电网的稳定性和电能质量越来越受到重视。
电网中的谐波污染问题，已成为电力系统运行和电能质量控制的重要课题。
快速傅里叶变换（Fast Fourier Transform，FFT）作为一种高效、精确的信号处理技术，已在电网谐波检测领域得到了广泛应用。
本文旨在研究基于FFT的电网谐波检测方法，以期为电力系统的稳定运行和电能质量的提升提供理论支持和技术参考。
本文首先对电网谐波产生的原因、危害及检测的必要性进行概述，明确研究的背景和意义。
随后，详细介绍FFT算法的基本原理及其在谐波检测中的应用，包括算法流程、计算精度和效率等关键问题。
在此基础上，本文将探讨不同类型的FFT算法及其在谐波检测中的适用性，如离散傅里叶变换（DFT）、快速傅里叶变换（FFT）及其改进算法等。
本文还将重点关注基于FFT的谐波检测技术在电网中的应用实例，分析其在实际检测中的性能表现和存在的问题。
通过对比不同方法的优缺点，本文将探讨如何优化FFT算法以提高谐波检测的准确性和实时性。
本文还将探讨现代智能算法在电网谐波检测中的应用前景，如神经网络、模糊逻辑等。
本文将总结基于FFT的电网谐波检测技术的最新研究进展，并对未来研究方向提出展望。
通过本文的研究，我们期望能为电力系统中的谐波检测提供新的理论视角和技术手段，为保障电网安全稳定运行和提升电能质量做出贡献。
2. 谐波检测的重要性与挑战随着现代工业与科技的发展，电网中非线性负载的使用日益广泛，如整流器、变频器、电弧炉等。
这些设备在运行过程中会产生大量的谐波电流，对电网造成污染，影响电能质量。
谐波不仅会增加电网的线路损耗，降低设备效率，还可能引发谐振，对电网造成危害。
准确、快速地检测电网中的谐波成分，对于维护电网的稳定运行、提高电能质量、保障设备的正常运行具有重要意义。
谐波检测面临着诸多挑战。
电网中的谐波成分复杂多变，且可能同时存在多种频率的谐波，这使得谐波检测需要具备高灵敏度和高分辨率。

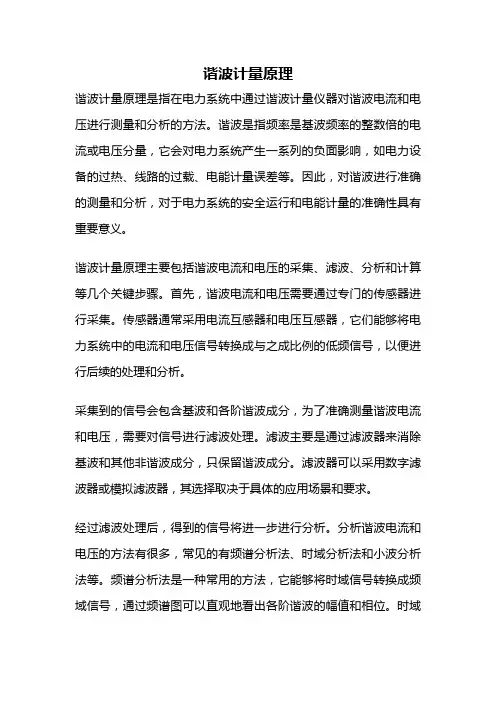

谐波计量原理谐波计量原理是指在电力系统中通过谐波计量仪器对谐波电流和电压进行测量和分析的方法。
谐波是指频率是基波频率的整数倍的电流或电压分量，它会对电力系统产生一系列的负面影响，如电力设备的过热、线路的过载、电能计量误差等。
因此，对谐波进行准确的测量和分析，对于电力系统的安全运行和电能计量的准确性具有重要意义。
谐波计量原理主要包括谐波电流和电压的采集、滤波、分析和计算等几个关键步骤。
首先，谐波电流和电压需要通过专门的传感器进行采集。
传感器通常采用电流互感器和电压互感器，它们能够将电力系统中的电流和电压信号转换成与之成比例的低频信号，以便进行后续的处理和分析。
采集到的信号会包含基波和各阶谐波成分，为了准确测量谐波电流和电压，需要对信号进行滤波处理。
滤波主要是通过滤波器来消除基波和其他非谐波成分，只保留谐波成分。
滤波器可以采用数字滤波器或模拟滤波器，其选择取决于具体的应用场景和要求。
经过滤波处理后，得到的信号将进一步进行分析。
分析谐波电流和电压的方法有很多，常见的有频谱分析法、时域分析法和小波分析法等。
频谱分析法是一种常用的方法，它能够将时域信号转换成频域信号，通过频谱图可以直观地看出各阶谐波的幅值和相位。
时域分析法则是通过对信号进行时域统计，得到波形和波形畸变等参数来分析谐波。
根据分析得到的谐波信息，可以进行计算和评估。
常见的计算指标有谐波总畸变率（THD）、谐波电流总含有率（THDc）、谐波电压总含有率（THDu）等。
这些指标能够客观地反映谐波电流和电压的畸变程度，帮助评估电力系统的谐波状况。
谐波计量原理的应用范围很广，除了对电力系统中的谐波进行监测和分析外，还可以用于电能计量和电能质量检测等领域。
在电能计量中，谐波电流和电压的测量误差会导致电能计量不准确，因此需要进行谐波补偿或校正；在电能质量检测中，谐波分析可以帮助判断电力系统的谐波污染程度，为改善电能质量提供依据。
谐波计量原理是对电力系统中谐波进行测量和分析的重要方法。
谐波电流测试方法谐波电流的存在会对电力系统产生一定的影响，因此准确地测试和分析谐波电流显得尤为重要。
在本文中，我们将介绍一种常用的谐波电流测试方法，以帮助读者更好地理解和应用于实际工程中。
一、谐波电流测试的背景在电力系统中，电流通常由正弦波组成，但谐波电流则包含了频率是基波频率整数倍的成分。
这些谐波电流可能会导致电力系统中出现电压失真、功率损耗以及设备故障等问题。
因此，对谐波电流进行准确可靠的测试是非常重要的。
二、谐波电流测试的原理谐波电流测试的原理是利用谐波分析仪对电流进行检测和分析。
该仪器能够分解电流波形，并直观地显示谐波电流及其幅值、相位等相关参数。
谐波分析仪通常采用采样技术和数字信号处理等先进技术，以确保测试的准确性和精度。
三、谐波电流测试的步骤1. 准备工作：首先，确保测试设备和测试仪器工作正常。
检查电流传感器的连接和校准，确保其准确地测量电流信号。
2. 测试回路：选择需要测试的电流回路，并将测试仪器的传感器连接到回路上。
根据实际情况，选择合适的传感器类型和连接方式。
3. 设置测试参数：根据具体需求，设置测试仪器的参数。
包括采样频率、谐波阶数等。
根据测试仪器的使用说明书，正确设置参数能够提高测试的准确性。
4. 进行测试：启动测试仪器，开始进行电流测试。
测试仪器会自动采集和分析电流信号，并将测试结果以图形或数据的形式显示出来。
5. 分析和结果：根据测试结果，进行谐波电流的分析和判断。
根据具体情况，评估谐波电流对电力系统的影响，并采取相应的措施进行处理。
四、谐波电流测试的注意事项1. 保护设备：在进行电流测试时，特别是在高电压环境下，务必采取必要的安全措施，保护测试仪器和测试人员的安全。
2. 数据可靠性：测试过程中，应确保测试数据的可靠性和准确性。
避免测试误差和干扰，保持测试环境的稳定和静默。
3. 结果分析：对测试结果进行全面和综合的分析，不仅仅局限于谐波电流的幅值和相位等参数，还需考虑电流的谐波分布、波形失真等因素。
频谱分析仪测量谐波的方法嘉兆科技无线电工程应用不仅要对射频信号的谐波进行测量，有时还要确定音频信号的总谐波失真(THD)。
射频信号可能是已调信号或连续波信号。
这些信号可以由有漂移的压控振荡器(VCO)或稳定的锁相振荡器或合成器产生。
现代频谱分析仪能利用本文中所述方法来进行这些测量。
本文还将讨论如何断定在分析设备或被测器件(DUT)中是否产生谐波、对不同类型信号的最佳测量方法以及对数平均、电压单位和均方根值(ms)计算的利用。
我们这里所处理的所有信号均假定为周期信号，亦即它们的电压随时间的变化特性是重复的。
傅里叶变换分析可以将任何重复信号表示为若干正弦波之和。
按一定目的产生的频率最低的正弦波称为基频信号。
其它正弦波则称为谐波信号。
可以利用频谱分析仪来测量基频信号及其谐波信号的幅度。
谐波常常是人们不希望存在的。
在无线电发射机中，它们可能干扰射频频谱的其它用户。
例如，在外差接收机的本振(LO)中，谐波可能产生寄生信号。
因此，通常应对它们进行监控并将其减小到最低限度。
利用频谱分析仪对信号进行测量时，分析仪的电路也会引入其自身的某种失真。
为了进行精确测量，用户需要了解所测得的失真究竟是所考察的信号的一部分还是由于引人分析仪所引起的。
分析仪所产生的失真起因于某些微弱非线性特性(因为它没有理想线性特性)。
因此，可以用表明输出电压(O)与输入电压(I)之间的关系的泰勒(Taylor)级数来表示频谱分析仪的信号处理特性：V0=K1V i+K2V i2+K3V3i (1)式中V0=输出电压V i=输入电压K1、K2和K3均为常数利用上面的关系式，可以直接证明：输入电压加倍将引起V i2项增加4倍(6dB)，因而引起对正弦波的二次谐波响应增加4倍。
类似类推，三阶谐波失真随输入电平按三次方规律增加。
有两种方法即依靠技术指标或实验能断定分析仪是否对测出的失真有影响。
为了依据分析仪的谐波失真技术指标来判断其影响，利用对失真量级的了解，将相对于分析仪输入混频器上的特定信号以伽给出的那些技术指标变换成针对选择的输入电平给出的dBC。
谐波如何测试？1.谐波测试两种主要方式有源RF和FEM的第二个关键属性是谐波行为。
谐波行为由非线性器件引起，会导致在比发射频率高数倍的频率下产生输出功率。
由于许多无线标准对带外辐射进行了严格的规定，所以工程师会通过测量谐波来评估RF或FEM是否违反了这些辐射要求。
测量谐波功率的具体方法通常取决于RF的预期用途。
对于通用RF等器件备来说，谐波测量需要使用连续波信号来激励DUT，并测量所生成的不同频率的谐波的功率。
相反，在测试无线手机或基站RF时，谐波测量一般需要调制激励信号。
另外，测量谐波功率通常需要特别注意信号的带宽特性。
1)使用连续波激励测量谐波使用连续波激励测量谐波需要使用信号发生器和信号分析仪。
对于激励信号，需要使用信号发生器生成具有所需输出功率和频率的连续波。
信号发生器生成激励信号后，信号分析仪在数倍于输入频率的频率下测量输出功率。
常见的谐波测量有三次谐波和五次谐波，分别在3倍和5倍的激励频率下进行测量。
RF信号分析仪提供了多种测量方法来测量谐波的输出功率。
一个直截了当的方法是将分析仪调至谐波的预期频率，并进行峰值搜索以找到谐波。
例如，如果要测量生成1GHz信号时的PA三次谐波，则三次谐波的频率就是3GHz。
测量谐波功率的另一种方法是使用信号分析仪的零展频（zero span）模式在时域中进行测量。
配置为零展频模式的信号分析仪可以有效地进行一系列功率带内测量，并将结果以时间的函数形式表现出来。
在此模式下，可以在时域上测量选通窗口中不同频率的功率，并使用信号分析仪内置的取平均功能进行计算。
2)使用调制激励的谐波实际上，许多PA被用来放大调制信号，而且这些PA的谐波性能需要调制激励。
与使用连续波类似，通常在接近设备饱和点的功率电平下，将已知功率激励信号发送到PA的输入端。
测量谐波输出功率时，工程师通常会根据测量时间和所需的准确度等不同限制条件而采用图通方法。
实际上，3GPP LTE和IEEE 802.11ac等无线标准并没有对谐波的要求进行具体的规定，而是规定了在一定频率范围内最大杂散辐射要求。
配电网三相谐波的精密测量许徽(华北电力大学，河北保定071000)睛要]本文介绍了—种基于D SP的配电网三相电力谐波精密射量的方法，降低干扰和频谱泄漏的影响，提高谐波的测量精度。
陕键词]D SP；频谱泄漏；谐波测量；修正值随着电力电子技术的飞速发展，电力电子设备的广泛应用造成了电力系统的谐波污染。
谐波对电力系统的污染不仅危害系统本身，如产生附加损耗，增加设备温升，恶化绝缘条件，缩短设备寿命；无功补偿电容器组可能引起谐波谐振，造成危险的过电流或过电压；保护装置的误动作和R十置的误差等。
同时可能造成对广大的电力用户的危害，如可能引起电机的机械振动，危及人身及设备安全：造成严重的电磁污染，使计算机及数据处理系统出现错误等。
对于谐波管理，国家技术监督局于1993年7月颁布了‘电能质量公用电网谐波>【G B／T14549--93)的国家标准，并于1994年3月正式实施。
因此有效的谐波监测、管理，也是电力系统安全运行工作的重要部分。
为此，我们在配电运行监测仪中增加了谐波监测功能。
该监测仪以数字信号处理器D SP为核，湍件，具有强大的数据处理能力。
利用高速采样～D转换器，采用数据抽取方法，实现了谐波的精确测量。
1监测仪的组成监测仪主要由D S P芯片、A∞转换器、输入电路和输出电路四部分组成。
电路原理框图如图1所示。
图中V／V表示电压变送器，l／v表示电流变送器。
低压配电线路的三相电压和三相电流通过变送器变换，经低通滤波器后，送入A D73360进行A D转换，变换后的数字信号通过同步串行口进入TM$320F206，D S P对采到的数字信号进行F FT变换、运算，得到需要的电压、电流、功率、电能、功率因数、谐波率(H R U)及谐波畸变率(-r H D)。
结果可就地显示，也可通过R S232接口进行数据远距离传送。
U I U B U c I^ t l I c 型盟幢V，V通善输’j{Ⅵ溶．_^鲁．o出。
电网谐波检测报告1. 引言本报告旨在对电网中的谐波进行检测分析，并对检测结果进行解读和评估。
通过对电网谐波的准确检测，可以有效地评估电网的谐波污染程度以及可能产生的潜在问题，为电网的稳定运行提供技术支持和决策依据。
2. 背景随着工业化和电气化程度的提高，电网谐波污染问题引起了人们的广泛关注。
谐波是指频率是基波整数倍的电压或电流成分，它们会对电网和随之接入的电器设备产生不良影响。
因此，准确检测电网中的谐波成为维护电网稳定运行、保护电器设备安全的重要任务。
3. 检测方法电网谐波的检测可以通过多种方法进行，常用的方法包括： - 采用谐波分析仪进行现场测试，通过采样电压和电流信号，利用傅里叶变换将其转换为频域信号进行分析； - 利用数字电能表进行在线监测，通过内置的谐波分析模块实时采集、计算和显示谐波内容； - 通过局部地区的电网监测站点进行长期的谐波监测，采集大量数据进行统计分析。
本次电网谐波检测采用了谐波分析仪进行现场测试，通过对采样的电压和电流信号进行谐波分析，得到了详细的谐波内容和参数。
4. 检测结果经过现场测试，得到了以下电网谐波检测结果：4.1 谐波含量表格1 展示了电网中各次谐波的含量情况。
谐波次数谐波电压（%）谐波电流（%）2 3.5 2.13 1.2 1.84 0.8 1.55 0.6 1.26 0.5 0.9从表中可以看出，电网中2次谐波的含量最高，达到了3.5%；其次是3次谐波和4次谐波，分别为1.2%和0.8%。
随着谐波次数的增加，谐波的含量逐渐降低。
4.2 谐波畸变率表格2 展示了电网中各次谐波的畸变率情况。
谐波次数畸变率（%）2 4.73 3.24 2.45 1.96 1.6从表中可以看出，谐波的畸变率随着谐波次数的增加而逐渐降低，说明电网中高次谐波的畸变较低。
4.3 谐波总畸变率电网的谐波总畸变率是指电网中所有谐波的畸变率之和。
根据测试数据计算，得到电网的谐波总畸变率为7.8%。
电力系统中电流谐波的监测与治理在当今高度依赖电力的社会中，电力系统的稳定和高效运行至关重要。
然而，电流谐波的存在却给电力系统带来了诸多问题。
电流谐波不仅会影响电力设备的正常运行，降低电能质量，还可能引发电力故障，甚至造成严重的安全隐患。
因此，对电力系统中电流谐波的监测与治理成为了电力领域的一个重要课题。
一、电流谐波的产生要理解电流谐波的监测与治理，首先需要了解它的产生原因。
电流谐波主要来源于电力系统中的非线性负载。
常见的非线性负载包括电力电子设备，如变频器、整流器、逆变器等；电弧炉、电焊机等工业设备；以及一些家用电器，如节能灯、计算机电源等。
这些非线性负载在工作时，其电流和电压的关系不再是简单的线性关系，从而导致电流波形发生畸变，产生了谐波成分。
例如，在变频器中，通过对电源进行整流和逆变操作来改变电机的转速。
在这个过程中，由于半导体器件的开关动作，电流会出现高频的脉动，从而产生谐波。
二、电流谐波的危害电流谐波对电力系统的危害是多方面的。
首先，它会增加电力设备的损耗。
谐波电流在电力线路和变压器中流动时，会产生额外的热量，导致设备温度升高，降低其使用寿命。
其次，谐波会影响电力测量仪表的准确性。
例如，电能表可能会因为谐波的存在而计量不准确，给电力用户和供电部门带来经济损失。
再者，谐波还会干扰通信系统。
在电力线路附近的通信线路中，谐波可能会引起噪声，影响通信质量。
此外，严重的谐波还可能导致电力系统的电压波动和闪变，影响电气设备的正常运行，甚至引发电力系统的故障。
三、电流谐波的监测为了有效地治理电流谐波，首先需要对其进行准确的监测。
电流谐波的监测方法主要包括以下几种：1、基于傅里叶变换的谐波分析这是目前最常用的方法之一。
通过对采集到的电流信号进行快速傅里叶变换（FFT），可以将其分解为不同频率的谐波分量，从而得到各次谐波的幅值和相位信息。
2、谐波功率测量除了测量谐波的电压和电流幅值外，还可以通过测量谐波功率来评估谐波的影响。
电网谐波分析方法Hitrendtech-SD 2008-11谐波分析由来已久，回顾起来经历多次技术变迁，带通滤波是早期的模拟式谐波测量；傅立叶变换是目前广泛应用的成熟方法；神经网络和小波分析是正在研究的方向。
本文笔者就对应用FFT改进法的实现做一探讨，并针对具体应用进行了仿真。
一、谐波问题电力系统的谐波分析，一般都是通过快速傅立叶变换(FFT)来实现的。
然而电力系统的频率并不是始终都为一个恒定值，通常会在一个范围内发生变化，这样就无法保证这个实时的采样频率分辨率的整数倍，也就无法达到同步采样，这是产生频谱泄露的根本原因。
市场调研发现，电表客户对谐波功能很是欢迎，最新的三相芯片ATT7022C在这方面做了尝试和努力，提供由spi接口放出采样数据的波形功能，为进一步的谐波分析提供了数据依据。
对于我们的三相芯片ATT7022C，内部的ADC采样率3.2kHz，最大的数据缓冲量为240点，采集电网的正弦波信号。
工频50Hz，频率波动范围47~53Hz，要求在高至19次谐波范围内，误差精度在5%的水平上。
下面，分插值和加窗两种方法讨论，来解决谐波分析中遇到的问题。
二、插值算法1、何为插值插值概念：在已知数据之间，通过某种计算来估计其他中间值的过程。
我们只关注一维插值(1D Interpolation)，应用多项式技术计算插值点最为广泛。
2、插值方法选择插值方法时主要考虑因素：运算时间、占用计算机内存和插值的光滑程度。
3、插值例子一维插值函数插值方法的对比。
从图1时域效果图就很看出，线形插值运算比较简单快速，但效果不好有转折点；立方查值运算量大，在曲线部分表达有变形；我们还可以通过FFT变换得到相应插值后信号的频谱(如图2)同样，仍然是样条方法表现较优。
所以相对来讲，样条插样对于正弦波比较有效。
图1 对正弦波4种插值对比图2 对正弦波4种插值频谱的对比4、插值应用样条插值从本质上讲，属于分段多项式插值方法，只是更多的考虑到了段点的平滑性，所以效果良好。
基于FFT的电力谐波分析方法研究电力谐波是指在电力系统中，频率为整数倍于基频的电压或电流分量。
谐波的存在对电力系统的稳定性和正常运行产生不良影响，如高谐波电流会导致电力设备过热、变压器铁芯饱和等问题。
因此，电力谐波分析方法的研究具有重要的理论和实际意义。
目前，基于FFT（快速傅里叶变换）的电力谐波分析方法是应用最广泛、效果较好的方法之一、FFT将时域信号转换为频域信号，通过对频谱的分析，可以准确地检测和分析电力谐波。
下面将对基于FFT的电力谐波分析方法进行详细探讨。
首先，基于FFT的电力谐波分析方法的核心是信号的频谱分析。
该方法可以将采集到的电压或电流信号转换为其频谱特性，进而对谐波进行检测和分析。
通过FFT算法，可以将任意时域信号分解为各个频率分量的振幅和相位。
其次，基于FFT的电力谐波分析方法需要经过一系列数据预处理步骤。
首先，对采集到的电压或电流信号进行采样，并对采样值进行量化，得到离散时域信号。
然后，对时域信号进行窗函数处理，以减少频谱泄漏。
接着，对处理后的时域信号进行FFT变换，得到频域的振幅谱和相位谱。
在进行FFT变换之后，可以得到频域信号的频谱特性。
基于FFT的电力谐波分析方法常用的分析指标包括谐波幅值、谐波含量、谐波相位等。
谐波幅值表示谐波分量的振幅大小，谐波含量表示谐波分量在总电压或电流中所占的比例，谐波相位表示谐波分量的相位差异。
最后，基于FFT的电力谐波分析方法可以应用于电力系统中的谐波问题诊断和谐波源定位。
通过对电力系统中不同节点的电压或电流信号进行谐波分析，并计算谐波幅值和谐波含量等指标，可以判断系统中是否存在谐波问题及其严重程度。
同时，通过比较不同节点中谐波分量的相位差异，还可以准确定位引起谐波问题的具体设备或线路。
综上所述，基于FFT的电力谐波分析方法是一种有效的谐波分析方法，具有可靠的谐波检测和分析能力。
该方法在电力系统的运行维护和故障诊断中，具有重要的应用价值，可以帮助实现对电力谐波问题的快速定位和解决。
谐波检测方法谐波是指在正弦波的基础上，频率是基波频率的整数倍的波。
在电力系统中，谐波是一种常见的电力质量问题，它会导致电网设备的过热、振动、噪音增加，甚至影响电能表的准确度。
因此，对谐波进行有效的检测和分析至关重要。
一、传统的谐波检测方法。
传统的谐波检测方法主要包括使用示波器、功率分析仪和谐波分析仪等设备进行采样和分析。
这些方法需要在现场进行操作，需要专业技术人员进行操作和分析，成本较高且操作不够便捷。
而且，这些方法只能对特定点进行采样，无法对整个电网系统进行全面的谐波监测。
二、现代的谐波检测方法。
随着科技的发展，现代的谐波检测方法逐渐成熟并得到广泛应用。
其中，基于数字信号处理技术的谐波检测方法成为了主流。
通过在电网系统中部署智能传感器和数据采集设备，可以实现对整个电网系统的实时谐波监测。
这些智能设备可以将采集到的数据通过网络传输到监测中心，实现远程实时监测和分析。
三、基于人工智能的谐波检测方法。
近年来，随着人工智能技术的快速发展，基于人工智能的谐波检测方法也逐渐崭露头角。
利用深度学习和神经网络等技术，可以对大量的谐波数据进行自动化的分析和识别。
这种方法可以大大提高谐波检测的效率和准确性，减少人为因素对检测结果的影响。
四、结语。
随着电力系统的不断发展和智能化水平的提高，谐波检测方法也在不断演进和完善。
传统的检测方法逐渐被现代化的技术所取代，基于数字信号处理和人工智能的谐波检测方法成为了未来的发展方向。
我们相信，随着技术的不断进步，谐波检测方法将会变得更加智能、准确和高效。
这将有助于提高电力系统的稳定性和可靠性，为人们的生活和生产带来更多的便利和安全。
以上就是关于谐波检测方法的相关内容，希望对您有所帮助。
电力系统中的谐波监测与滤波技术研究电力系统作为现代社会不可或缺的基础设施，在供电过程中可能会产生谐波现象，进而影响供电质量和设备的正常运行。
因此，对电力系统中的谐波进行监测与滤波技术的研究具有重要的意义。
本文将围绕电力系统中的谐波监测与滤波技术展开探讨和研究。
首先，我们来了解一下什么是谐波。
谐波是指信号中频率是基波频率的整数倍的分量，例如基波频率为50Hz的电力系统中，2倍频率就是100Hz的二次谐波。
谐波的产生是由于各种非线性负载对电网的影响，如电弧炉、调光器等。
谐波的存在会导致电压和电流的畸变，进而引起电网设备的损坏和电能的损耗，影响电力系统的稳定运行。
为了监测电力系统中的谐波，可以采用各种谐波监测技术。
其中，最常用的是谐波监测仪。
谐波监测仪是一种专门用于测量电力系统中各次谐波含量的仪器。
它可以通过电流与电压的采样，运用傅立叶变换等算法，将信号转换为频谱图，进而分析和确定谐波的类型和大小。
谐波监测仪具有高精度、高灵敏度和较大的测量范围等优点，可以帮助工程师全面了解电力系统中的谐波情况，并采取相应的措施进行处理。
与谐波监测技术相应的是谐波滤波技术。
谐波滤波技术的主要目的是通过滤除电力系统中的谐波成分，恢复电流和电压的纯正波形，并改善电力系统的供电质量。
谐波滤波器是实现谐波滤波技术的关键设备。
谐波滤波器根据谐波的类型和大小，采用不同的滤波电路和滤波器元件，通过串联或并联的方式与电力系统相连，使谐波通过滤波器绕过负载而流回电网中，从而达到滤波的效果。
在实际的工程应用中，电力系统中的谐波监测与滤波技术的研究具有一定的挑战和难度。
首先，电力系统中的谐波是非线性负载引起的，负载的变化会带来谐波产生频率的变化和谱中谐波含量的不确定性，这为谐波监测和滤波技术的研究带来了一定的复杂性。
其次，电力系统中的谐波会通过传输线和变压器等电力设备相互传递和耦合，需要考虑传输和耦合效应对谐波监测和滤波技术的影响，提高系统的抗干扰能力。
电力系统中的谐波分析技巧谐波是在电力系统中经常发生的一种现象。
它们是电力系统中除了基波（频率为50Hz或60Hz）外的其他频率成分。
谐波会导致电力系统中电压和电流的失真，进而影响系统的稳定性和运行质量。
因此，对谐波进行准确的分析和评估对于保障电力系统的正常运行至关重要。
本文将介绍电力系统中的谐波分析技巧，帮助读者更好地理解和处理谐波问题。
一、谐波分析的基本概念谐波分析是对电力系统中出现的谐波进行定量分析和评估。
其目的是确定谐波的源头、频率、振幅和相位等参数，以便采取相应的措施来减少谐波的影响。
谐波分析的基本工具是傅里叶级数和傅里叶变换，通过将谐波信号展开成一系列正弦函数的和，可以得到谐波的频率和振幅。
二、谐波分析的步骤1. 数据采集：首先需要采集电力系统中的电压和电流信号。
这可以通过专门的谐波分析仪器或传感器进行实时监测，也可以利用历史数据进行离线分析。
2. 信号处理：采集到的电压和电流信号需要进行预处理，包括滤波、去直流、采样等步骤。
滤波可以去除干扰信号，去直流可以使信号的均值为零，采样可以将连续信号转换为离散信号。
3. 傅里叶变换：对预处理后的信号进行傅里叶变换，将时域信号转换到频域。
傅里叶变换可以把信号分解成谐波的频率、振幅和相位信息，方便后续的分析和处理。
4. 谐波分析：对傅里叶变换得到的频谱进行分析，确定谐波的频率、振幅和相位等参数。
可以使用傅里叶级数展开法、阶梯逼近法等方法来拟合频谱，得到谐波的具体特征。
5. 故障诊断：根据谐波分析的结果，判断谐波是否达到了规定的限值，以及谐波的源头是否来自电力系统内部或外部设备。
如果谐波超过了限值，需要进一步诊断故障原因并采取相应的措施。
三、谐波分析的技巧1. 选择合适的谐波分析仪器：根据实际需求选择合适的谐波分析仪器，包括采样率、频率范围、精度等参数。
仪器的选择应考虑到分析任务的复杂性和精度要求。
2. 合理设置采样参数：采样率和采样时长是影响谐波分析结果的重要参数。
谐波测试方案范文谐波测试是一种用于检测电力系统中谐波问题的测试方法。
谐波是指频率高于基波频率的电压和电流分量。
这些谐波成分可能会对电力设备造成损害，且它们的存在可能导致电网不稳定和电力质量下降。
因此，进行谐波测试对于保证电力系统的正常运行至关重要。
下面是一个针对谐波测试的方案，包括测试的目的、测试的步骤以及测试所需的设备。
测试目的：1.检测电力系统中的谐波问题，识别并定位谐波源；2.评估谐波对电力设备的影响，判断是否需要采取措施进行谐波滤波；3.监测电力系统中的谐波水平，确保电力质量符合相关标准。
测试步骤：1.准备测试仪器和设备，包括功率质量分析仪、电流和电压传感器等；2.将功率质量分析仪与电力系统相连，确保连接正确并稳定；3.设置功率质量分析仪的参数，包括采样频率、数据存储方式等；4.开始测试，记录电力系统中的电流和电压波形；5.分析记录的数据，计算谐波水平和各次谐波的百分比；6.对谐波水平和各次谐波进行评估，判断是否存在谐波问题；7.根据测试结果，采取必要的措施进行谐波滤波或其他处理。
测试所需设备：1.功率质量分析仪：用于记录和分析电力系统中的电流和电压波形；2.电流和电压传感器：用于连接到电力系统中的电流和电压线路，将信号传输给功率质量分析仪；3.数据存储设备：用于保存测试结果，如计算机或移动存储设备。
在测试过程中，需要注意以下几个方面：1.确保测试仪器和设备的准确性和可靠性，确保其能够准确记录和分析谐波数据；2.选择适当的测试时段和负荷情况进行测试，以获取准确的谐波数据；3.分析测试结果时，对比相关标准和指导线，判断谐波水平是否超过规定的范围。
总之，谐波测试方案需要综合考虑测试目的、测试步骤和所需设备，以确保测试的准确性和有效性。
通过谐波测试，可以帮助识别和解决电力系统中的谐波问题，提高电力质量和设备的可靠性。
电力系统谐波分析的高精度FFT算法电力系统谐波分析是指对电力系统中存在的谐波进行分析和评估的过程。
谐波是频率是电源基波频率的倍数的周期性电压或电流的分量。
谐波分析的主要目的是识别和评估电力系统中谐波的影响，并采取必要的措施来减少或控制谐波。
在进行谐波分析的过程中，需要对电力系统中的电压和电流进行测量，然后通过对测量数据进行处理，提取出谐波分量。
高精度FFT (Fast Fourier Transform) 算法是一种常用的谐波分析方法。
FFT算法可以将时域函数转换为频域函数，从而实现频谱分析，识别谐波成分。
高精度FFT算法主要包括以下几个步骤：1.数据采集：需要采集到足够的电压和电流数据，通常采样频率要高于要测量的信号频率的两倍以上，以避免混叠。
2.数据预处理：对采集到的数据进行预处理，如去直流分量、去掉交流系统本身的幅度包络等。
3.数据分段：将长时间的数据分割成较短的片段，这样可以在不同时间段内进行频率分析。
分段的长度要视实际情况而定，通常为2的幂次方。
4.加窗：为了防止泄漏误差，需要对每个分段的数据加窗。
常用的窗函数有矩形窗、汉明窗等。
5.快速傅里叶变换：对加窗后的数据进行FFT变换，得到频域的频谱图。
6.谰波分析：通过谐波分析的方法，从频谱图中找出谐波成分。
在进行高精度FFT算法时，需要注意一些技术细节1.采样频率与信号频率的选择：要确保采样频率高于信号频率的两倍以上，以避免混叠和失真。
2.分段长度的选择：分段长度要选择为2的幂次方，以便在计算过程中运算速度更快。
3.窗函数的选择：选择合适的窗函数可以减小泄漏误差，同时窗函数本身也会引入一定的频率分辨率。
4.分析结果的评估：可以使用谱线图和谱矩图等方法对谐波成分进行评估，通常会参考国际电工委员会(IEC)的相关标准。
高精度FFT算法是目前广泛使用的一种谐波分析方法，它具有计算速度快、处理能力强、精度高等优点。
在实际应用中，可以通过优化算法参数和采样方案，进一步提高分析结果的精确性和准确性。
电力系统谐波检测与分析方法研究引言：电力系统中的谐波问题一直是一个引发关注的重要议题。
谐波是电力系统中的一个普遍存在的问题，它来源于非线性负载和谐波产生设备。
随着电子设备的普及和复杂化，谐波问题对电力质量和设备的正常运行产生越来越大的影响。
因此，电力系统谐波检测与分析方法的研究具有重要的实际意义。
1. 谐波检测方法1.1 采集数据为了进行谐波分析，首先需要采集谐波数据。
目前，常用的方法有两种：直接测量和间接测量。
直接测量方法是通过安装具有谐波分析功能的仪器进行现场测量。
这种方法的优点是准确性高，能够直接采集原始波形数据，可以观察到谐波的详细特征。
然而，直接测量方法的缺点是成本高昂且不适用于长期在线检测。
间接测量方法是通过采集电力系统中的其他参数间接推断谐波情况。
例如，可以通过检测电流或电压波形的畸变程度来判断谐波的存在。
这种方法的优点是成本低廉且适用于在线检测，但无法获取准确的谐波波形数据。
1.2 谐波分析方法谐波分析是对采集到的谐波数据进行处理，并进一步分析谐波的来源和影响。
常用的谐波分析方法包括时域分析、频域分析和小波分析。
时域分析是通过观察波形时间序列中的谐波成分来判断谐波问题。
时域分析可以直观地展示谐波的幅值和相位关系，但无法提供频率和频谱信息。
频域分析通过将时域波形转换为频域信号，利用傅里叶变换等数学方法得到波形的频率和幅值信息。
频域分析能够精确获得谐波分量的频率和幅值，但无法提供时间域的波形信息。
小波分析结合了时域分析和频域分析的优势。
通过小波变换，可以同时获取时域和频域的信息，能够更全面地分析谐波问题。
2. 谐波分析结果与效果评估谐波分析的结果需要进行效果评估，以判断谐波对电力系统的影响程度和采取相应措施的紧迫性。
2.1 谐波影响评估谐波的影响主要体现在两个方面：对电力系统设备的损坏和对电力质量的影响。
对设备的损坏主要表现为增加了设备的能量损耗和导致设备寿命缩短。
例如，变压器中的谐波电流会产生导磁损耗和铜损耗，使变压器温升增加，进而影响设备的使用寿命。
