自动洗车机控制设计论文目录摘要11 系统概述21.1应用背景和意义21.2国内外研究现状21.3设计任务和要求32 方案论证43 硬件设计43.1主电路43.2I/O分配53.3I/O接线图53.4元器件选型54 软件设计64.1主流程64.2 程序94.3梯形图105 系统调试136 结论15参考文献16致17摘要可编程控制器是在继电器控制和计算机控制的根底上开展而来的新型工业自动控制装置。
早期的可编程控制器在功能上只能实现逻辑控制，因而被称为可编程逻辑控制器〔Programmable Logic Controller〕，简称PLC。
随着微电子技术和微型计算机的开展，微处理器用于PLC，使其不仅可以实现逻辑控制，还可以进展数字运算和处理、模拟量调节和联网通信等，因此美国电气制造协会于1980年将它正式命名为可编程控制器〔Programmable Controller〕，简称PC。
但近年来PC又成为个人计算机〔Personal puter〕的简称，为防止发生混淆，我们仍把可编程控制器简称为PLC。
随着科技的开展，洗车机也从原来的人工洗车开展到了如今的自动洗车，为了更加方便人民以后的洗车问题，本系统实现了完全的自动化洗车不需要人的参加，也使得洗车越来越轻松、方便、快捷。
随着工业控制器在人类生活中越来越广泛被应用,该装置涵盖了可编程控制技术，位置控制技术、气动技术、检测技术等。
本装置采用的中心自动化控制——可编程控制器〔即PLC〕来设计完成的。
PLC是在继电器控制和计算机控制的根底上开发的产品，逐渐开展成以微处理器为核心，把自动化技术、计算机技术、通信技术融为一体的新型自动控制装置。
本文就是针对这一情况而设计的自动洗车系统。
关键词：自动洗车系统工作原理 PLC1 系统概述1.1应用背景和意义自从19世纪第一辆汽车诞生以来，汽车行业随着现代科技技术的开展有了质的的飞跃，随着时代的开展，人们生活水平的提高，人们对汽车的需求量也逐渐加大，随之而来的便是汽车的保养，其中汽车的清洗便是不可缺少的内容。
目录第1章PLC的介绍 (1)1.1 PLC概况 (1)1.2 PLC的基本结构 (2)1.3 PLC的工作原理 (2)第2章自助洗车机控制系统设计 (4)2.1系统组成 (4)2.2I/O接线图 (5)2.3主电路接线图 (5)2.4输入/输出分配表 (6)2.5顺序功能图 (7)2.6程序设计 (10)第3章系统调试分析 (16)3.1 硬件调试 (16)3.2 软件调试 (16)3.3 整机调试 (16)第4章结论与体会 (17)参考文献 (18)附录 (19)第1章PLC的介绍1.1 PLC概况可编程控制器简称PC,个人计算机也简称PC。
为了避免混淆，人们将最初用于逻辑控制的可编程控制器叫做PLC。
国际电工委员会在1987年颁布的PLC标准草案中对P LC做了如下定义：“PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、定时、计数和算术运算等操作的指令，并能通过数字式和模拟式的输入和输出，控制各种类型的机械或生产过程。
PLC及其有关的外围设备都应按照易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。
”可编程控制器是“数字运算操作的电子装置”，其中带有“可以编制程序的存储器”，可以进行“逻辑运算、顺序运算、定时、计数和算术运算”工作，可以认为可编程控制器具有计算机的基本特征。
事实上可编程控制无论从内部构造、功能及功能原理上看都不折不扣的是计算机。
可编程控制器是“为工业环境下应用”而设计的计算机。
工业环境和一般办公环境有很大的区别，PLC具有特殊的构造，使它能在高粉尘、高噪音、强电磁干扰和温度变化剧烈的环境下正常工作。
为了能控制“机械或生产程”，它又要能“易于与工业控制系统形成一个整体”这些都是个人计算机不可能做到的。
因此可编程控制器不是普通的计算机，它是一种工业现场使用的计算机。
可编程控制器能控制“各种类型”的工业设备及生产过程。
三菱PLC 西门子PLC PLC编程实例之汽车自动清洗机一台汽车自动清洗机，用于对汽车迸行清洗，对该机的动作要求如下：将汽车开到清洗机上，工作人员按下启动按钮，清洗机带动汽车开始移动，同时打开喷淋阀门对汽车进行冲洗、当检测开关检测到汽车达到刷洗距离时，旋转刷子开始旋转，对汽车进行刷洗。
当检测列汽车离开清洗机时，清洗机停止移动，旋转刷子停止，喷淋阀门关闭，清洗结束。
按停止按钮，全部动作停止。
控制方案设计1.输入/输出元件及控制功能如表32－1所示，介绍了实32中用到的输入/输出元件及控制功能。
2.电路设计汽车自动清洗机PLC接线图和梯形图如图32－1所示。
3.控制原理按下启动按钮X0时，输出继电器Y0、Y1同时得电自锁（实际上可以用一个输出继电器Y0在输出电路同时控制清洗机喷淋阀门），清洗机移动并打开清洗机喷淋阀门。
当请洗机上的汽车移动到检测开关X2时，X2接点动作接通Y2，旋转刷子开始旋转，对汽车进行刷洗，当汽车离开检测开关X2时，X2接点断开，M0产生一个下降沿脉冲，其M0常闭接点断开自锁回路；全部输出断开，清洗过程结束。
关键字：三菱PLC 西门子PLC PLC编程实例三菱PLC 西门子PLC PLC编程实例之条码图在电路的控制中，在改变电路的数据时，用如图29－1所示的条形囹显示数据。
具有直观清楚的效果。
图中有16个发光二机管，初始时有8个发光二极管亮，按动减按钮，减少条形图的发先长度；按动加按钮，增加条形图的发光长度。
控制方案设计4.输入/输出元件及控制功能如表29－1所示，介绍了实29中用到的输入/输出元件及控制功能。
5.电路设计条码图控制PLC接线图如图29－2所示，梯形图如图29－3所示。
6.控制原理十进制数K255等于二进制数0000000011111111，PLC运行时初始化脉冲M8002产生一个脉冲，将常数K255传送到K4Y0，结果Y7～Y0得电，发光二极管HL1～HL8得电发光。
电气控制与PLC课程设计题目: 自动洗车机控制设计院系名称：电气工程学院专业班级：自动F0805 学生姓名：周起伟学号： 200848280525指导教师：王艳芳设计地点：中2-211 设计时间： 2011.07.04～2011.07.10 成绩：指导老师签名：日期：目录1系统描述及其要求 (1)1.1系统描述 (1)1.2系统要求 (2)2硬件设计 (2)2.1硬件选择 (2)3 软件设计 (5)3.1系统的整体程序流程图 (5)3.2梯形图 (6)4 系统调试分析 (12)4.1 硬件调试 (12)4.2 软件调试 (13)4.3 整机调试 (13)设计心得 (14)参考文献 (15)1系统描述及其要求1.1系统描述此文的主要思路是是基于PLC技术的自助洗车机设计。
其中把PLC作为主要控制器，将各种继电器采集的信息经过一定的控制算法后，通过PLC的I/O口来控制继电器的闭合达到自动控制的目的。
洗车机的主运动是左右循环运动由左右行程开关控制，同时不同循环次序伴随不同的其它动作，如喷水、刷洗、喷洒清洁剂及风扇吹干动作等。
因每次动作的开始都是碰到左行程开关才实现，所以运用计数器记录左极限信号脉冲的次数从而控制上述辅助运动按要求依次动作。
系统还采用了复位设计，如在洗车过程中由其它原因使洗车停止在非原点的其它位置，则需要手动对其进行复位，到位时复位灯亮，此时才可以启动，否则启动无效，洗车机经启动后可自动完成洗车动作后自行停止，也可在需要时手动停止。
此设计系统由三菱公司生产的FX2N系列的PLC、人机交互和串口通信、数码管、指示灯和电源部分组成。
系统的总设计原理图如图1.1所示。
图1.1 系统总设计原理图PLC :该部分的功能不仅包括对各种开关信息的采集、处理，还包括对执行单元的控制。
PLC是整个系统的核心及数据处理核心。
人机交互和串口通信：人机交互的目的是为了提高系统的可用性和实用性。
主要是按键输入。
汽车自动清洗机PLC电气控制系统课程设计示例
一． 系统简介
自动洗车设备的清洗机构导轨拖动汽车缓慢移动，同时进行洗刷，两到三分钟即可完成一边对汽车的自动清洗。
二． 控制要求
1.按下启动按钮后，清洗机开始工作，导轨开始移动，同时开启喷淋器阀门。
2.车辆探测器发出信号，启动刷子电动机。
3.清洗过程连续进行，当汽车驶出清洗机时，行程开关发出停机信号。
三． IO点分布及PLC选型
1.PLC型号: 欧姆龙PLC CP1H-XA40-DR-A
2.IO点分布
四． 电路图设计
五． 梯形图程序编制
程序说明
车辆探测器在测到汽车头开始，启动刷子电动机，直到车身全部进入清洗机后I0.01 OFF，才会停止刷子电动机，清洗机也同时停止工。
基于S7-200PLC的自动洗车机控制系统设计基于S7-200PLC的自动洗车机控制系统设计目录摘要 (1)第一章自动洗车机的介绍 (2)第二章PLC概述 (3)2.1 PLC简介 (3)2.2 PLC的特点 (3)2.3 PLC的功能 (3)2.4 PLC的结构与工作原理 (4)2.5 PLC的分类 (4)第三章方案设计 (5)3.1 设计任务与要求 (5)3.2 编程元件地址分配 (6)3.3 外部引脚分布 (7)3.4 控制程序流程图 (8)3.5 控制程序设计思路 (13)3.6 系统控制程序 (13)第四章系统调试及结果分析 (24)设计心得 (31)参考文献 (31)摘要随着我国汽车保有量的迅速提高，汽车清洗行业迎来了一个重要的发展机遇，自助洗车机作为洗车工作必不可少的设备，其清洗效果，清洗速度，清洗成本以及对节水和环境保护的要求，成为其开发和生产必须要考虑的内容。
本文主要通过对自助洗车机功能要求和运行分析，确定了自助洗车机的总体设计方案,并主要进行了自助洗车机的驱动和控制系统的设计，针对自助洗车机的特点，采用自助投币，喷水，洗刷，喷洒清洗剂和风干等过程，应用了可编程控制技术对自助洗车机PLC控制系统进行了硬件设计和软件编程。
PLC采用梯形图编程语言对其运行过程实行监控，最终实现了自助洗车机的传动和控制要求。
关键词：自助洗车机、控制、软件编程、可编程控制器第一章自动洗车机的介绍当今的社会汽车行业发展迅猛，汽车维修保养行业竞争更是愈演愈烈，洗车机由此得以广泛应用。
自助洗车机分为龙门往复式和隧道式两种机型，通过对毛刷，水泵，机体行走机构和风机等部件的驱动控制，全自动完成对车辆的刷洗和风干。
龙门往复式洗一辆车仅耗时1.5min~4min，隧道式满负荷运行时每辆车仅耗时1.5min左右，避免了手工洗车用水的随意性。
洗车机配备专用的水处理设备后，可对洗车污水进行回收净化循环利用，可以节约水资源，是一个很有发展前景的符合现代化建设需要的机电一体化产品。
1 基于PLC 的自动洗车控制系统设计摘要:采用西门子公司的S7-200系列PLC 为控制器,设计了自动洗车控制系统。
该系统具有手动和自动运行两种工作模式。
汽车到达指定位置后,对汽车进行清洗、刷洗、冲洗和风干等操作。
实现洗车的自动控制。
该系统操作方便,定位准确,提高了洗车的效率。
关键词:自动洗车;S7-200 PLC ;光电传感器随着整个社会的生活水平不断提高,汽车已经逐渐走进千家万户,汽车的数量不断增加。
随着汽车相关服务行业的与日俱增,洗车行业悄然兴起。
但是现在市面上的洗车方式大多还是以人力为主,人工对汽车进行涂抹泡沫、擦洗,然后利用高压水泵进行冲洗,再在自然条件下风干。
这种洗车方式存在着许多缺点,如洗车过程长、投入的劳动力大等。
本设计采用S7-200系列PLC 为控制器,以电磁阀、电动机为执行器,实现洗车过程的自动化。
该系统清洗速度快、成本低,而且节约水资源,符合当代建设节约型社会的时代需要[1]。
1 自动洗车系统1.1 自动洗车系统结构自动洗车系统主要由检测机构、清洗机构和风干机构三部分构成,其结构图如图1所示。
清洁剂罐水箱电磁阀MB1喷头1 电磁阀MB2喷头2图1 自动洗车系统结构图1.1.1 检测机构检测机构的任务是检测小车是否到达指定位置,由红外传感器组成。
该传感器不与物体直接接触,当检测到小车到达指定位置时,迅速将信号传出,灵敏度高,反应快。
1.1.2 清洗机构清洗机构主要由蓄水箱、清洁剂罐、洗涤刷、电磁阀和直流电机等组成。
水和清洁剂的喷洒由直流电磁阀控制。
直流电磁阀由金属材料制成,通电时电磁线圈产生磁力动作(提起关闭件),打开阀门,断电时,电磁力消失阀门关闭。
直流电磁阀可工作在真空、负压下,实现水流的自动通断要求。
喷头和洗涤刷的全方位移动,以直流电动机作为动力部分,主要是为了对车身进行全面清洁,直流电动机结构密封,保护性能好。
电机定子、转子上的多相绕组采用永磁材料,其特点是性能稳定、维护方便和易于安装[2]。
机电工程学院课程设计说明书设计题目: 自动洗车控制系统设计学生姓名：学号： 20094805专业班级：机制F09指导教师：2012年12 月08 日内容摘要本文介绍自动洗车控制系统的设计思想、设计步骤以及可以实现的功能。
采用S7-200系列PLC实现自动洗车控制，并利用STEP7-Ｍicro/MIN32软件完成梯形图、指令表的程序设计。
本文自动洗车控制系统采用了四个输入信号，分别为启动开关I0.0、右极限开关I0.1、左极限开关I0.2、原点复位按钮I0.3;九个输出信号，洗车机右移Q0.0、、风扇动作Q0.1、刷子动作Q0.2、洗车机左移Q0.3、喷洒清洁剂Q0.4、喷水Q0.5、洗车机Q0.6、启动灯Q0.7、复位灯Q1.0.其中洗车机右移和洗车机左移由电动机1的正反转控制，刷子动作由电动机2控制，喷水及喷洒清洁剂电磁阀控制。
经启动后可自动完成清洗后自行停止，也可手动停止，但启动前必需复位。
根据输入输出数量采用CPU224即可满足需求。
自动洗车经启动后能顺序完成要求动作，结束后自行停止，若断电停止在得电后不会自行启动，实现了理论上的自动化。
关键词：自动洗车；PLC控制；顺序动作目录第1章引言 --------------------------------------------------------------------------- 11.1 设计内容 ----------------------------------------------------------------------------------------- 11.2 要求 ----------------------------------------------------------------------------------------------- 1第2章自动洗车控制系统设计思想 ------------------------------------------------ 2 第3章自动洗车控制系统设计流程 ------------------------------------------------ 33.1 自动洗车控制系统流程图-------------------------------------------------------------------- 33.2 PLC的选型及自动洗车控制系统I/O地址的分配-------------------------------------- 73.3 自动洗车控制系统I/O接线图 -------------------------------------------------------------- 93.4 自动洗车控制系统梯形图------------------------------------------------------------------ 103.5 自动洗车控制系统语句表------------------------------------------------------------------ 163.6 程序调试 --------------------------------------------------------------------------------------- 20 结论--------------------------------------------------------------------------------------- 28 设计总结--------------------------------------------------------------------------------- 29 谢辞--------------------------------------------------------------------------------------- 30 参考文献--------------------------------------------------------------------------------- 31第1章引言1.1设计内容自动洗车控制系统设计1.2要求1、按下启动开关之后，洗车机开始往右移，喷水设备开始喷水，刷子开始刷洗。
目录第1章概述 (1)1.1课题背景 ......................... 错误！未定义书签。
1.2自助洗车机的优点.................. 错误！未定义书签。
1.3课题内容 (2)第2章自助洗车机流程分析 (2)2.1 自助洗车机设计任务 (2)2.2 自助洗车机设计控制要求 (2)第3章控制系统总体设计方案 (5)3.1 系统的硬件部分组成 (5)3.2 控制方法分析 (6)3.3 I/O分配 (6)3.4程序设计思路 (6)第4章控制程序流程图设计 (7)第5章系统调试及结果分析 (8)5.1系统调试及解决的问题 (8)5.2结果分析 (9)课程设计心得 (10)参考文献 (12)附录 (13)自助洗车机流程分析12电气12陈帅摘要随着中国经济的飞速发展，汽车越来越多的进入了家庭，全自动洗车机现在越来越受到广大车主的青睐。
自动洗车机在洗车的过程中只有中性水和活性剂与车身接触，无任何有形的东西，加之采用的洗涤液是特制的专业洗涤液，使无接触洗车技术拥有令人满意的洗涤效果。
可编程控制器（PLC）集合了计算机技术、自动控制技术及通讯技术而发展起来的一种新型的工业控制装置，它具有可靠性高、编程简单、维护方便等优点，已在工业控制领域得到广泛应用。
它的投资小。
单纯洗车比人工洗车机速度快。
且效率高，无接触。
本课题将跟据PLC 实现自动洗车机控制系统的设计与编程。
关键字：自助洗车机PLC 控制系统梯形图硬件及软件一、概述1.1课题背景根据欧美国家统计，在一个完全成熟的国际化汽车市场中，汽车的销售利润在整个汽车业的利润仅占20%，零部件供应的利润占20%，而50%～60%的利润是从汽车服务业中产生的。
美国汽车服务业的营业额已经超过汽车整车的销售额，其中，单单一个汽车美容业年产值就已超过3500亿美元。
我国汽车工业高速发展，中国汽车需求年均增长24.5%，远远过世界年均4%的增长速度。
时代在前进，人们的生活水平在不断的提高，汽车作为出行的重要的交通工具所以轿车的数量越来越多同时就带动了一个行业的发展，那就是洗车业。
因此洗车便成了不可缺少的话题和必须处理的事情。
随着科技的发展，洗车机也从原来的人工洗车发展到了如今的自动洗车，为了更加方便人民以后的洗车问题，本系统实现了完全的自动化洗车不需要人的参加，也使得洗车越来越轻松、方便、快捷。
随着工业控制器在人类生活中越来越广泛被应用,该装置涵盖了可编程控制技术，位置控制技术、气动技术、检测技术等。
本装置系统采用一种是PLC为核心的控制思想。
以按键和投币机作为信息采集单元，以PLC作为数据处理和控制单元，以数码管作为数据显示单元，以指示灯作为用户状态单元和工作指示单元的自助洗车机。
关键字：PLC控制；数码管显示；自助洗车。

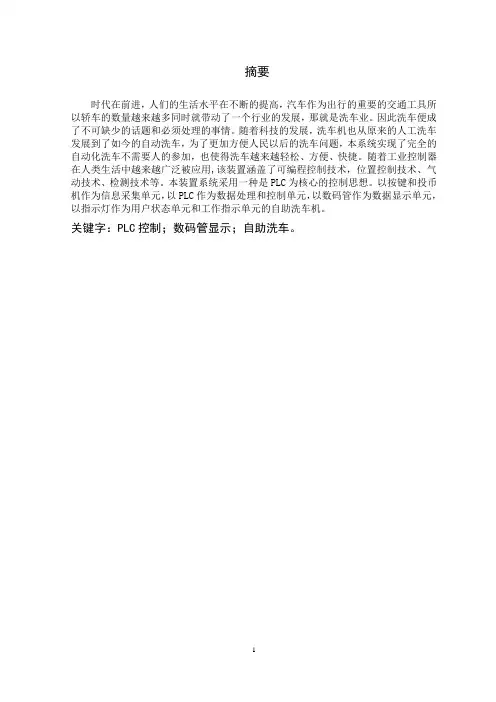

摘要............................................... .. (1)1 绪论 (3)1.1 课题背景 (3)1.2自助洗车机的优点.. (3)1.3 课题内容................ . (3)2 系统总体设计 (4)3 硬件设计 (5)3.1系统结构框图 (5)3.2系统硬件总体电路图 (6)3.3系统核心部分的设计 (8)4 程序设计 (10)4.1 系统的程序的流程图. (10)4.2系统的程序设计 (10)5 系统调试分析 (20)5.1 硬件调试 (20)5.2 软件调试 (20)5.3 整机调试 (20)结论 (21)参考文献 (21)致谢 (22)1 绪论1.1 课题背景根据欧美国家统计，在一个完全成熟的国际化汽车市场中，汽车的销售利润在整个汽车业的利润构成中仅占20%，零部件供应的利润占20%，而50%～60%的利润是从汽车服务业中产生的。
美国汽车服务业的营业额已经超过汽车整车的销售额，其中，单单一个汽车美容业年产值就已超过3500亿美元。
我国汽车工业高速发展，中国汽车需求年均增长24.5%，远远超过世界年均4%的增长速度。
自动洗车机控制设计论文目录摘要 (1)1 系统概述 (2)1.1应用背景和意义 (2)1.2国内外研究现状 (2)1.3设计任务和要求 (3)2 方案论证 (4)3 硬件设计 (4)3.1主电路 (4)3.2I/O分配 (5)3.3I/O接线图 (5)3.4元器件选型 (5)4 软件设计 (6)4.1主流程 (6)4.2 程序 (9)4.3梯形图 (10)5 系统调试 (13)6 结论 (15)参考文献 (16)致谢 (17)摘要可编程控制器是在继电器控制和计算机控制的基础上发展而来的新型工业自动控制装置。
早期的可编程控制器在功能上只能实现逻辑控制，因而被称为可编程逻辑控制器（Programmable Logic Controller），简称PLC。
随着微电子技术和微型计算机的发展，微处理器用于PLC，使其不仅可以实现逻辑控制，还可以进行数字运算和处理、模拟量调节和联网通信等，因此美国电气制造协会于1980年将它正式命名为可编程控制器（Programmable Controller），简称PC。
但近年来PC又成为个人计算机（Personal Computer）的简称，为避免发生混淆，我们仍把可编程控制器简称为PLC。
随着科技的发展，洗车机也从原来的人工洗车发展到了如今的自动洗车，为了更加方便人民以后的洗车问题，本系统实现了完全的自动化洗车不需要人的参加，也使得洗车越来越轻松、方便、快捷。
随着工业控制器在人类生活中越来越广泛被应用,该装置涵盖了可编程控制技术，位置控制技术、气动技术、检测技术等。
本装置采用的中心自动化控制——可编程控制器（即PLC）来设计完成的。
PLC是在继电器控制和计算机控制的基础上开发的产品，逐渐发展成以微处理器为核心，把自动化技术、计算机技术、通信技术融为一体的新型自动控制装置。
本文就是针对这一情况而设计的自动洗车系统。
关键词：自动洗车系统工作原理PLC1 系统概述1.1应用背景和意义自从19世纪第一辆汽车诞生以来，汽车行业随着现代科技技术的发展有了质的的飞跃，随着时代的发展，人们生活水平的提高，人们对汽车的需求量也逐渐加大，随之而来的便是汽车的保养，其中汽车的清洗便是不可缺少的内容。
PLC课程设计-自动洗车机控制设计引言本文档旨在描述使用PLC（可编程逻辑控制器）对自动洗车机进行控制设计的课程项目。
自动洗车机是一种应用广泛的设备，它通过自动化控制过程，为汽车提供洗涤和清洁服务。
在本课程设计中，我们将使用PLC来控制自动洗车机的动作和操作。
设计目标本课程设计旨在实现以下功能： - 汽车的自动进入和退出洗车区域。
- 洗车液的喷洒和刷洗过程。
- 高压水枪的使用和操作。
- 洗车机内部设备的安全监控和故障处理。
PLC选择为了实现自动洗车机的控制设计，我们选择了PLC作为控制器。
PLC具有以下优点： - 可靠性高：PLC具有冗余设计和自动故障恢复功能。
- 灵活性强：PLC可以根据需求进行编程和配置，以实现不同的控制逻辑。
- 易于维护：PLC的模块化架构使得故障排除和维修变得更加简单。
系统架构自动洗车机控制系统的整体架构如下所示：System ArchitectureSystem Architecture•HMI界面：人机界面，用于与操作员交互，并显示系统状态和控制参数。
•PLC控制器：负责控制整个自动洗车机的动作和操作，并实时监控系统状态。
•传感器：用于检测汽车进入和退出洗车区域的传感器，以及水液和刷洗设备的状态传感器。
•执行器：用于控制洗车液的喷洒和刷洗设备的运动，以及高压水枪的使用。
控制流程自动洗车机的控制流程可以分为以下几个步骤： 1. 接收汽车进入信号：当有汽车进入洗车区域时，通过传感器检测并将信号发送给PLC控制器。
2. 启动洗车过程：PLC控制器接收到进入信号后，将启动洗车液的喷洒和刷洗设备的运动，以及高压水枪的使用。
3. 检测洗车过程：通过传感器监测洗车液和刷洗设备的状态，以及高压水枪的使用情况。
4. 判断结束条件：当洗车过程完成或达到设定的洗车时间时，PLC控制器将停止洗车过程。
5. 发送退出信号：当洗车过程结束时，通过传感器检测汽车退出洗车区域，并将信号发送给PLC控制器。
汽车自动清洗机控制系统设计摘要文章对我国发展低成本自动化的重要性等方面进行了研究。
以自动汽车清洗机为对象，探讨了全自动汽车清洗机智能控制系统的实现方案。
根据实际需要和市场的需求，在常规的可编程控制器（PLC）和单片机控制中，选择了以可编程控制器为主的控制方案。
根据自动清洗机的工艺过程和控制要求，采用三菱FX2N型号可编程序控制器设计了自动洗车机的控制系统。
它要求其控制设备具有很强的抗干扰能力，而PLC是近几年发展起来的一种新型工业控制器。
由于它把计算机的编程灵活、功能齐全、应用面广泛等优点与控制器系统的控制简单、使用方便、抗干扰能力强、价格便宜等优点结合起来，而其本身又具有体积小、重量轻、耗电省等特点，在工业过程控制中的应用越来越广泛。
文章中采用了以工业顺序控制过程中广泛使用的可编程控制器（PLC）对自动洗车机进行控制。
通过对自动洗车机的工作原理的分析，提出总体设想，初步设计了电气控制部分的设计方案和PLC控制的程序流程图。
关键字：可编程控制器；自动控制；顺序控制；自动洗车机CONTROL SYSTEM OF PROGRAMMABLE CONTROLLER USED IN AUTOMATIC CAR WASHERSAbstractArticle develop to our country low cost automatic importance，etc. respect carry on research. Regard industrial board cutting machine as target, probe into full-automatic to can cut board quick-witted realization scheme of the control system. According to the real demand of and the market, in the regular programmable controller (PLC) and one-chip computer control, have chosen the control scheme relying mainly on programmable controller.According to the technological process and control requirements of the automatic car washer，a FX2N programmable controller is applied in the control system of that washer. It requires its apparatus of control to have very strong anti-interference ability, and PLC is the controller of a kind of infant industry developed in recent years. Because the programming of a pair of computer of its is flexible , and controller control of system simple easy to use, anti-interference ability strong, price getting cheap advantage combined together, and it has characteristics such as small, light, power consumptive provinces etc., the application in the industrial process is controlled is more and more extensive.Article adopt in industrial order controlling programmable controllering (PLC ) that course using extensively to automatic car washer control automatically. Through to cutting the analysis of the operation principle of the board machine automatically, put forward the general program, have designed the procedure flow diagram that design plan and PLC of the electric running part controlled tentatively.Keyword：Programmable controller; Automatic control; The order is controlled;Automatic car washer目录摘要 (I)Abstract (II)1 前言 (1)1.1背景 (1)1.2问题的提出 (1)1.3研究本课题的内容 (2)2 自动洗车控制系统设计工艺流程 (3)2.1控制系统要求及结构 (3)2.1.1控制系统要求 (3)2.1.2 系统结构组成 (3)2.2系统的操作步骤 (4)3 可编程控制器概述 (5)3.1PLC可编程控制器的定义 (5)3.2PLC的特点与应用 (5)3.2.1 PLC特点 (5)3.2.2 PLC应用领域 (6)3.2.3 可编程控制器的发展趋势 (7)3.3PLC的分类 (7)3.3.1按I/O点数分类 (7)3.3.2按结构分类 (8)3.3.3按功能分类 (8)3.4PLC产品的比较 (9)3.4.1 欧姆龙PLC简介 (9)3.4.2 西门子PLC简介 (9)3.5 三菱FX系列PLC (10)3.5.1 三菱FX系列简介 (10)3.5.2 三菱FX2N系列PLC的特点 (11)3.6传感器的选择 (12)4 自动洗车机可编程控制系统设计 (14)4.1PLC控制系统设计原则 (14)4.2PLC型号选择 (14)4.3PLC控制系统设计内容 (17)4.2.1自动洗车机PLC控制系统分配表分配表 (17)4.2.2 程序状态转换图 (17)4.2.3自动洗车机PLC外部装置接线图 (19)4.2.4控制系统主电路图和电器接线图 (19)4.2.5 PLC控制梯形图 (21)总结 (23)参考文献 (24)附录PLC控制指令表 (22)致谢 (25)1 前言1.1背景我国工业企业的自动化程度普遍较低，PLC产品有很大的应用空间，如机械行业80%以上的设备仍采用传统的继电器和接触器进行控制。
自动洗车机设计学院：专业：年级: 指导老师：学生姓名：日期：摘要本文PLC的课程设计采用西门子S7-300PLC来实现自动洗车机的自动清洗任务。
并利用Microsoft Visio 绘图工具，进行主电路图、I/O接线图和流程图的绘制，最后利用SIMATIC Manager编程软件完成梯形图的程序设计。
在老师的指导下，对PLC的编程程序进行仿真和调试。
本次设计中，自动洗车控制系统采用了四个输入信号（I0.0-I0.3），八个输出信号（Q0.0-Q0.7）。
其中喷水、刷子动作和喷洒洗洁剂等电动机的运行由PLC的程序控制执行。
自动洗车机启动后能按顺序完成要求动作，结束后自行停止，若断电停止在得电后不会自行启动，用PLC实现了洗车的自动化。
PLC的程序设计和编程文中选择西门子S7-300型PLC进行操作，该型号西门子为中小型，有着模块化结构、易于实现分布式的配置以及性价比高等优点，有助于本文设计实现。
关键词：自动洗车机，西门子S7—300 ，PLC设计AbstractIn this paper, the curriculum design of PLC using SIEMENS S7-300PLC to achieve automatic cleaning tasks of automatic car washing machine. And the use of Visio Microsoft drawing tools, the main circuit diagram, I/O wiring diagram and flow chart drawing, and finally use Manager SIMATIC programming software to complete the ladder diagram of the program design. Under the guidance of the teacher, the PLC programming procedures for simulation and debugging.In this design, the automatic car washing control system uses four input signals (I0.0-I0.3), eight output signals (Q0.0-Q0.7). Among them, the operation of the motor, such as water spray, brush movement and spraying detergent, is controlled by the program of PLC. Automatic car washing machine after the start can be completed in order to complete the requirements of the action, after the end of its own stop, if the power is stopped after the electricity will not start automatically, with PLC to achieve the automatic car wash. PLC program design and programming in this paper choose Siemens S7-300 PLC operation, the Siemens model for small and medium size, module structure, easy to realize distributed configuration and price advantages, may lead to the design.Key words: automatic car washing machine, SIEMENS S7 - 300, PLC design目录摘要 (1)第1章绪论 (1)1.1课题简述 (1)1.2课题背景和意义 (1)1.2.1 背景 (1)1.2.2 课题研究的必要性 (1)1.3课题要求 (1)第2章硬件电路设计 (3)2.1热继电器的选择 (3)2.2接触器的选择 (3)2.3总电路图 (3)2.4PLC的选择 (4)2.5PLC输入、输出口分配（I/O分配） (5)2.6PLC I/O接线图 (6)第3章软件设计 (8)3.1流程图 (8)3.2PLC梯形图 (11)3.3仿真调试 (15)致谢 (19)参考文献 (20)第1章绪论1.1 课题简述如今，PLC技术已非常成熟，不仅控制功能增强，功耗和体积减小，成本下降，可靠性提高，编程和故障检测更为灵活方便，而且随着远程I/O和通信网络、数据处理以及图象显示的发展，使PLC向用于连续生产过程控制的方向发展，成为实现工业生产自动化的一大支柱[2]。
自动洗车机电气控制系统设计1 系统概述1.1 应用背景及意义汽车行业随着科学技术的发展有了质的飞跃。
随着时代发展，人们生活水平提高，人们对汽车的需求逐渐增加，随之而来的便是汽车的保养。
其中汽车清洗便是不可或缺的一项内容.当今社会,高科技的发展实现了各行业的自动化控制，但是在汽车清洗行业，大部分仍是人工完成。
传统洗车业利用人力，对汽车涂抹泡沫，然后利用水泵对汽车进行冲洗，再在自然光及风等条件下，使清洗后的汽车进行自然风干。
虽然实现汽车清洗,但过分依赖人力，操作时间长，浪费大量展潜力.便利，而且极大的节约水资源，符合建设节约型社会的时代需要。
这套汽车自动清洗系统结构简单，成本低，适合不同场合的需求，尤其是中小型公司。
1。
2系统描述及设计要求自动洗车机由门式框架组成,门式框架有一台三相异步电机拖动，4KW 380V 50HZ，在车头和车尾处分别设置有一个行程开关，门式框架上安装有3个刷子（上、左、右各1个）,分别有1台单相电机拖动，1。
5KW 220V 50HZ，同时门式框架上安装有3组喷水喷头(上、左、右各1个),由一台水泵电机拖动1KW 220V 50HZ，喷头由电磁阀控制DC24V 5W.洗车机外部框架结构示意图如图1.2。
1所示。
图1.1 洗车机外部框架结构图具体功能实现：1、按下启动按钮，洗车机框架开始由车头向车尾移动，喷水设备开始喷水。
2、门式框架移动到达车尾限位开关后，开始返回，并保持继续喷水。
3、门式框架移到车头限位置后，保持喷水，同时刷子开始工作，框架开始向车尾移动。
4、门式框架移到车尾限位置后，保持喷水，刷子转动，框架开始向车头移动。
5、重复上面第3、4步，框架向车头移动至限位开关停止。
洗车整个过程完成。
启动灯熄灭2 方案论证使用PLC控制洗车机。
自动洗车机有启动、停止、复位功能，设计时需要三个输入口输入信号。
本方案，按下启动按钮，启动指示灯亮，自动洗车机启动；洗车机由车头向车尾移动，喷水设备喷水；当到达车尾限位置时,触动行程开关SQ2,洗车机向车头移动，保持喷水;当到达车头限位置时，行程开关SQ1动作，计数器C0动作，保持喷水，刷子开始工作，洗车机向车尾移动;当到达车尾限位置后,保持喷水,刷子转动,洗车机向车头移动；洗车机到达车头限位置后重复刷子开始工作后的过程一次，洗车机再次回到车头限位置后停止工作，整个洗车过程完成，启动灯熄灭.若在工作过程中发生停电等突发事情导致洗车机停止工作，可通过复位按钮使洗车机复位，然后启动重新工作。
洗车控制系统设计
•顺序控制是区别于组合逻辑控制的另外一种控制方式，MT7201C+比较适合流水作业式的工业控制系统。
•下面通过对洗车控制系统、饮料罐装生产线控制系统和钻铣加工生产线控制系统的设计与调试，说明如何用梯形图语言及S7 GRAPH语言设计顺序控制系统。
•图6-23所示为洗车控制系统布置图，系统设置“自动”和“手动”两种控制方式，能够实现对汽车自动或手动清洗。
图6 -2,3洗车控制系统
•洗车过程包含3道工艺：泡沫清洗、清水冲洗和风干。
若选择开关置于“手动”方式，按启动按钮，则执行泡沫清洗；按冲洗按钮，则执行清水冲洗；按风干按钮，则执行风干；按结束按钮，则结束洗车作业。
•若选择方式开关置于“自动”方式，按启动按钮，则自动执行洗车流程（泡沫清洗20。
•一清水冲洗30 s~风干15 s÷结束一回到待洗状态）。
洗车过程结束需响铃提示，任何时候按下停止按钮S_Stop，则立即停止洗车作业。
任务分析
•分析系统的工作过程，由于“手动”和“自动”工作方式只能选挥其一，因此使用选择分支来实现，如图6 -24所示。
初始状态为Sl，待洗状态用S2表示；洗车作业流程包括泡沫清洗、清水冲洗、风干三个工序，因此在“自动”和“手动”方式下可分别用3个状态来表示。
自动方式使用S3～S5，手动方式使用S6～S8。
洗车作业完成状态使用S9和Sl0。
•为了保证按停止按钮时系统中的所有设备都能够立即停机，需在顺序功能图之外设计停机控制程序。
