PLC浮点数据格式

PLC基本数据类型PLC（可编程逻辑控制器）是一种用于自动化控制系统的电子设备，广泛应用于工业控制领域。

在PLC编程中，数据类型是非常重要的概念，它定义了变量的存储方式和可操作的数据范围。

本文将详细介绍PLC的基本数据类型及其特点。

1. 位（Bit）数据类型位是PLC中最基本的数据类型，它只能存储0或者1两个值。

在PLC编程中，位常用于表示开关、传感器等的状态，例如表示一个开关是否打开或者关闭。

2. 字节（Byte）数据类型字节是PLC中用于存储8个位的数据类型。

字节数据类型常用于存储ASCII码字符、整数等。

例如，一个字节可以存储一个英文字母或者一个整数的低8位。

3. 字（Word）数据类型字是PLC中用于存储16个位的数据类型。

字数据类型常用于存储整数、计数器等。

例如，一个字可以存储一个16位的整数。

4. 双字（Double Word）数据类型双字是PLC中用于存储32个位的数据类型。

双字数据类型常用于存储长整数、浮点数等。

例如，一个双字可以存储一个32位的整数或者一个32位的浮点数。

5. 布尔（Boolean）数据类型布尔数据类型是PLC中用于存储逻辑值（真或者假）的数据类型。

它只占用1位，可以表示开关状态、报警状态等。

布尔数据类型在逻辑运算中非往往用，例如用于控制逻辑判断、开关状态的判断等。

6. 整数（Integer）数据类型整数数据类型用于存储带符号的整数值。

在PLC编程中，整数数据类型常用于计数器、设备状态等的存储。

它的取值范围通常为-32768至32767。

7. 长整数（Long Integer）数据类型长整数数据类型用于存储带符号的32位整数值。

它的取值范围通常为-2147483648至2147483647。

长整数数据类型常用于存储较大的计数器值、时间戳等。

8. 浮点数（Float）数据类型浮点数数据类型用于存储带小数的数值。

在PLC编程中，浮点数数据类型常用于存储温度、压力等摹拟量数值。

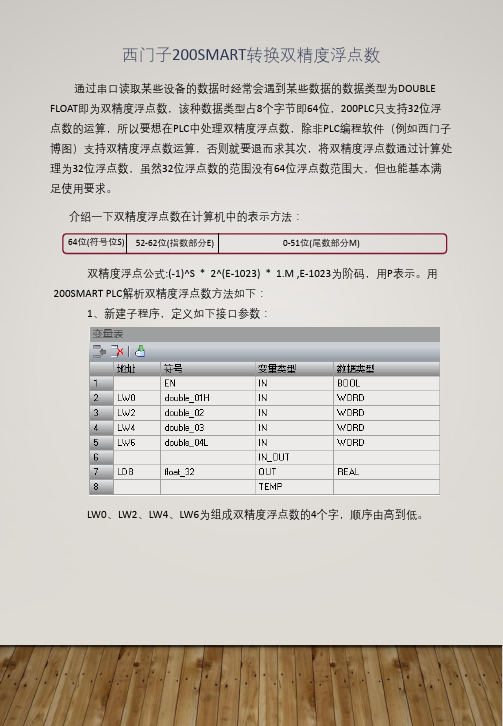

自动化：浮点数结构解释以及PLC或触摸屏实现双精度浮点数转单精度浮点数或双精度浮点数转整数。

工业控制中有些传感器（如：流量计）为了数据的精度，会采用双精度浮点数进行储存。

但是PLC与HMI有些是32位的，只能读取32位数据，不能读取64位的双精度浮点数。

在网上有大量计算机相关解释，但是大多过于晦涩难懂。

本人现在依据查阅整理资料得到收获，尽量浅显易懂的和大家分享。

注：以下所有程序均为最简单程序，不是最优程序。

一、数据结构介绍单精度(32 位)浮点数的结构：深绿色：符号位（S）: 1bit （b31）浅绿色：指数部分（E）: 8bit （b30-b23）浅红色：尾数部分（M）: 23bit （b22-b0）单精度的指数部分（E）采用的偏置码为127（E-127）双精度(64 位)浮点数的结构：深绿色：符号位（S）: 1bit （b63）浅绿色：指数部分（E）: 11bit （b62-b52）浅红色：尾数部分（M）: 52bit （b51-b0）双精度的指数部分（E）采用的偏置码为1023（E-1023）二、双精度浮点数转换为单精度浮点数优点：程序简短，逻辑简单。

缺点：不能转换整数部分多于【16777215】的双精度浮点数。

因为单精度浮点数的上限就是【16777215】。

且小数点精度会丢失一部分。

（由于单精度浮点数表达方式的限制，整数部分越大，小数位就越少）实现原理：通过上述数据结构观察分析可以得出双精度对比单精度的如下结论：最高位的正负符号位一致。

指数部分仅长度不一致，其余机制一致。

尾数部分仅后面新增加的长度不一致，前23位机制一致。

那么，只需提取相应的bit位并填写到合适的位置，就能实现转换了。

将指数的11位缩减到8位（保留最高位，舍弃移除最高位后的3位）。

将尾数的52位缩减到23位（舍弃移除最后的29位）。

双精度浮点数转单精度浮点数实现过程：将双精度浮点数从高位到低位存放到D0-D3。

转换结果存放在D10-D11。

plc st语言16进制转浮点数在工业控制领域中，PLC（可编程逻辑控制器）是一种常用的自动化控制设备，它负责监测和控制各种生产过程。

PLC使用ST语言（结构化文本语言）进行编程，其中包含了各种数据类型和操作符。

在ST 语言中，经常需要进行16进制数与浮点数之间的转换。

本文将介绍如何在PLC的ST语言中进行16进制转浮点数的操作。

在PLC的ST语言中，我们可以使用以下方法将16进制数转换为浮点数：1. 首先，我们需要将16进制数转换为二进制数。

在ST语言中，可以使用“CONV”操作符来实现这一步骤。

例如，如果我们有一个16进制数0x3F800000，我们可以使用以下代码将其转换为二进制数： ```stVARhexValue : WORD; // 16进制数值binaryValue : DWORD; // 二进制数值END_VARhexValue := 16#3F800000; // 将16进制数0x3F800000赋给hexValue// 将hexValue转换为binaryValuebinaryValue :=CONV.DINT_TO_DWORD(CONV.WORD_TO_DINT(hexValue));```2. 接下来，我们需要将得到的二进制数转换为IEEE 754标准的浮点数。

在ST语言中，可以使用“CONV”操作符以及“REAL_TO_LREAL”函数来实现这一步骤。

例如，如果我们得到了一个二进制数0x3F800000，我们可以使用以下代码将其转换为浮点数： ```stVARbinaryValue : DWORD; // 二进制数值floatValue : REAL; // 浮点数值END_VARbinaryValue := 16#3F800000; // 将二进制数0x3F800000赋给binaryValue// 将binaryValue转换为floatValuefloatValue :=REAL_TO_LREAL(CONV.DWORD_TO_REAL(binaryValue));```3. 最后，将得到的浮点数值用于后续的计算和控制。

西门子数据类型引言概述：西门子数据类型是指在西门子PLC（可编程逻辑控制器）编程中所使用的数据类型。

这些数据类型在工业自动化领域中起着重要的作用，能够描述和处理各种工业设备的信号和数据。

本文将详细介绍西门子数据类型的分类和特点，并分析其在工业控制系统中的应用。

一、基本数据类型1.1 位（BOOL）类型：位类型用于表示开关状态，只能取0或1两个值，通常用于逻辑判断和开关控制。

1.2 字节（BYTE）类型：字节类型用于存储8位二进制数据，可以表示0-255之间的整数值。

1.3 整数类型：整数类型包括有符号（SINT、INT、DINT）和无符号（USINT、UINT、UDINT）整数，用于存储不同范围的整数值。

二、浮点数类型2.1 单精度浮点数（REAL）类型：REAL类型用于表示带有小数的数值，精度为6位有效数字，适用于大部分工业自动化应用。

2.2 双精度浮点数（LREAL）类型：LREAL类型用于表示更高精度的浮点数，精度为15位有效数字，适用于对精度要求较高的应用场景。

2.3 定点数（FIXED）类型：定点数类型用于表示小数点固定的数值，可以指定小数点位置和整数部分位数，适用于需要精确控制小数位数的场景。

三、字符串类型3.1 字符串（STRING）类型：字符串类型用于存储文本数据，可以包含任意字符和长度，常用于存储设备状态、报警信息等。

3.2 字符串数组（STRING[n]）类型：字符串数组类型可以存储多个字符串，每个字符串的长度可以不同，适用于存储多个相关的文本数据。

3.3 字符（CHAR）类型：字符类型用于存储单个字符，通常用于表示设备状态、报警等信息的标志。

四、特殊数据类型4.1 时间（TIME）类型：时间类型用于表示时间值，包括小时、分钟、秒和毫秒，常用于定时器和计时器的应用。

4.2 日期（DATE）类型：日期类型用于表示日期值，包括年、月、日，常用于记录和处理时间相关的数据。

4.3 时间日期（DATE_AND_TIME）类型：时间日期类型结合了时间和日期的信息，可以同时表示日期和时间，适用于需要同时记录时间和日期的场景。

PLC基本数据类型PLC（可编程逻辑控制器）是一种用于自动化控制系统的计算机设备，广泛应用于工业控制领域。

在PLC编程中，数据类型是非常重要的，它定义了变量的特性和存储方式。

本文将介绍PLC的基本数据类型，包括布尔型、整型、浮点型、字符串型以及数组类型。

1. 布尔型（Boolean）布尔型数据类型用于表示逻辑值，只有两个取值：真（True）和假（False）。

在PLC编程中，布尔型变量通常用于判断条件和控制程序流程。

例如，一个布尔型变量可以表示一个开关的状态，当开关打开时，变量值为真，否则为假。

2. 整型（Integer）整型数据类型用于表示整数值，可以是正数、负数或零。

在PLC编程中，整型变量通常用于计数、计时和存储整数值。

例如，一个整型变量可以表示一个传感器的测量值，或者一个计数器的当前计数。

3. 浮点型（Floating Point）浮点型数据类型用于表示带有小数部分的数值。

在PLC编程中，浮点型变量通常用于存储测量值、温度值等具有小数精度要求的数据。

例如，一个浮点型变量可以表示一个温度传感器的测量值，或者一个流量计的流量值。

4. 字符串型（String）字符串型数据类型用于表示文本或字符序列。

在PLC编程中，字符串型变量通常用于存储文本信息，如报警信息、产品名称等。

例如，一个字符串型变量可以表示一个报警信息的描述，或者一个产品的名称。

5. 数组型（Array）数组型数据类型用于表示多个相同类型的变量组成的集合。

在PLC编程中，数组型变量通常用于存储一组相关的数据，如传感器阵列的测量值。

例如，一个数组型变量可以表示一个温度传感器阵列的测量值，或者一个按钮组的状态。

总结：PLC的基本数据类型包括布尔型、整型、浮点型、字符串型和数组型。

布尔型用于表示逻辑值，整型用于表示整数值，浮点型用于表示带有小数部分的数值，字符串型用于表示文本或字符序列，数组型用于表示多个相同类型的变量组成的集合。

在PLC编程中，选择合适的数据类型可以提高程序的可读性和可靠性，进而提高系统的稳定性和效率。

PLC中的数据类型符号1. 引言PLC（可编程逻辑控制器）是一种专门用于工业自动化控制的设备，它通过接收输入信号、进行逻辑运算和输出控制信号来实现对机械设备、工厂流程等的自动化控制。

在PLC编程中，数据类型符号是非常重要的概念，它用于定义和标识不同类型的数据，在PLC程序中起到关键作用。

本文将介绍PLC中常见的数据类型符号，包括基本数据类型符号和复合数据类型符号，并对其特点和应用进行详细说明。

2. 基本数据类型符号在PLC中，基本数据类型符号用于表示不同种类的数据，包括整数、浮点数、布尔值等。

下面是常见的基本数据类型符号及其说明：•BOOL：布尔型数据，只能取两个值：真（True）或假（False）。

在PLC程序中常用于表示开关状态、触发条件等。

•BYTE：字节型数据，占8位二进制数。

在PLC程序中常用于存储8位二进制数或字符。

•WORD：字型数据，占16位二进制数。

在PLC程序中常用于存储16位二进制数或无符号整数。

•DWORD：双字型数据，占32位二进制数。

在PLC程序中常用于存储32位二进制数或无符号长整数。

•INT：整型数据，占16位二进制数。

在PLC程序中常用于存储带符号的整数。

•DINT：双整型数据，占32位二进制数。

在PLC程序中常用于存储带符号的长整数。

•REAL：实型数据，占32位二进制数。

在PLC程序中常用于存储浮点数。

上述基本数据类型符号可根据需要进行组合和扩展，以满足不同的应用需求。

3. 复合数据类型符号除了基本数据类型符号外，PLC还支持复合数据类型符号，用于表示结构体、数组和枚举等复杂的数据结构。

下面是常见的复合数据类型符号及其说明：•STRUCT：结构体类型符号，用于定义由多个不同类型成员组成的复杂数据结构。

结构体可以包含基本数据类型和其他复合数据类型，并可以按照字节对齐方式进行内存分配。

•ARRAY：数组类型符号，用于定义由相同类型元素组成的有序集合。

数组可以是一维或多维的，并可以指定元素个数或使用动态数组。

plc中的数据类型PLC中的数据类型在PLC（可编程逻辑控制器）中，数据类型是非常重要的概念，它决定了数据在程序中的存储方式和处理方式。

不同的数据类型在PLC编程中具有不同的特点和用途。

本文将介绍几种常见的PLC数据类型，包括位、字节、整数、浮点数和字符串。

位（Boolean）位是最基本的数据类型之一，它只能存储0或1两种取值。

在PLC 编程中，位经常用于表示开关状态、触发信号等逻辑量。

例如，一个开关的状态可以用一个位来表示，当开关闭合时，该位取值为1；当开关断开时，该位取值为0。

位在程序中通常用于逻辑运算和控制逻辑的实现。

字节（Byte）字节是由8个位组成的数据类型，它可以存储0~255之间的整数。

字节在PLC编程中常用于表示一些较小的整数值，例如计数器的数值、传感器的反馈值等。

字节还可以用于表示ASCII字符。

在PLC 程序中，字节通常用于传输和存储数据。

整数（Integer）整数是一种较大范围的数据类型，可以存储-32768~32767之间的整数。

整数在PLC编程中用于存储较大的整数值，例如计时器的数值、温度传感器的反馈值等。

整数可以进行加减乘除等数学运算，也可以和位、字节等数据类型进行逻辑运算。

浮点数（Float）浮点数是一种带有小数点的数据类型，可以存储小数值。

在PLC编程中，浮点数通常用于表示测量值、控制参数等带有小数部分的数据。

浮点数可以进行各种数学运算，如加减乘除、取余等。

浮点数在工业控制中具有重要的应用价值，可以更精确地表示和处理数据。

字符串（String）字符串是由若干个字符组成的数据类型，可以存储文本信息。

在PLC编程中，字符串通常用于表示设备名称、报警信息、操作说明等文本内容。

字符串可以进行拼接、比较、查找等操作，方便程序对文本信息进行处理。

字符串在人机界面和报警系统中有广泛的应用。

总结在PLC编程中，不同的数据类型各有其特点和用途，合理选择数据类型可以提高程序的效率和可靠性。

三菱FX系列PLC功能指令的数据格式1.位元件与字元件象X、Y、M、S等只处理ON/OFF信息的软元件称为位元件;而象T、C、D 等处理数值的软元件则称为字元件,一个字元件由16位二进制数组成。

位元件可以通过组合使用,4个位元件为一个单元,通用表示方法是由Kn 加起始的软元件号组成,n为单元数。

例如K2 M0表示M0~M7组成两个位元件组(K2表示2个单元,它是一个8位数据,M0为最低位。

如果将16位数据传送到不足16位的位元件组合(n<4时,只传送低位数据,多出的高位数据不传送,32位数据传送也一样。

在作16位数操作时,参与操作的位元件不足16位时,高位的不足部分均作0处理,这意味着只能处理正数(符号位为0,在作32位数处理时也一样。

被组合的元件首位元件可以任意选择,但为避免混乱,建议采用编号以0结尾的元件,如S10,X0,X20等。

2.数据格式在FX系列PLC内部,数据是以二进制(BIN补码的形式存储,所有的四则运算都使用二进制数。

二进制补码的最高位为符号位,正数的符号位为0,负数的符号位为1。

FX系列PLC可实现二进制码与BCD码的相互转换。

为更精确地进行运算,可采用浮点数运算。

在FX系列PLC中提供了二进制浮点运算和十进制浮点运算,设有将二进制浮点数与十进制浮点数相互转换的指令。

二进制浮点数采用编号连续的一对数据寄存器表示,例D11和D10组成的32位寄存器中,D10的16位加上D11的低7位共23位为浮点数的尾数,而D11中除最高位的前8位是阶位,最高位是尾数的符号位(0为正,1是负。

10进制的浮点数也用一对数据寄存器表示,编号小数据寄存器为尾数段,编号大的为指数段,例如使用数据寄存器(D1,D0时,表示数为10进制浮点数=〔尾数D0〕×10〔指数D1〕其中:D0,D1的最高位是正负符号位。

PLC基本数据类型PLC（可编程逻辑控制器）是一种用于自动化控制系统的电子设备，它能够根据预先编写的程序来控制机械或者工业过程。

在PLC编程中，数据类型是非常重要的，它定义了变量的类型、大小和取值范围，以及对这些变量进行操作的规则。

本文将详细介绍PLC的基本数据类型及其应用。

1. 位（Bit）：位是PLC中最基本的数据类型，它只能表示0或者1两个状态。

在PLC编程中，位常用于表示开关、按钮等的状态，如用于控制灯的开关。

2. 字节（Byte）：字节由8个位组成，可以表示0~255之间的整数。

字节常用于表示开关量的状态，如传感器的信号。

3. 整数（Integer）：整数是带符号的数据类型，可以表示正负整数。

在PLC编程中，整数常用于计数、计时等应用，如记录生产线上的产品数量。

4. 浮点数（Float）：浮点数是带小数点的数据类型，可以表示实数。

在PLC编程中，浮点数常用于表示温度、压力等摹拟量的数值。

5. 字符串（String）：字符串是由字符组成的数据类型，用于存储文本信息。

在PLC编程中，字符串常用于显示文本信息或者存储设备的名称。

6. 数组（Array）：数组是由相同类型的数据元素组成的集合，可以按照索引访问其中的元素。

在PLC编程中，数组常用于存储一组传感器的数据或者历史记录。

7. 结构体（Structure）：结构体是由多个不同类型的数据元素组成的复合数据类型。

在PLC编程中，结构体常用于表示复杂的数据结构，如一个设备的各种参数。

8. 枚举（Enumeration）：枚举是一种特殊的数据类型，用于定义一组常量。

在PLC编程中，枚举常用于表示状态、模式等，如设备的工作状态。

以上是PLC常用的基本数据类型，它们在PLC编程中起着重要的作用。

通过合理地选择和使用这些数据类型，可以更好地实现对自动化系统的控制和监控。

在实际应用中，根据具体的需求和硬件平台的要求，还可以使用其他数据类型，如定时器、计数器等。
