Packet_Tracer进行无线网络基本配置

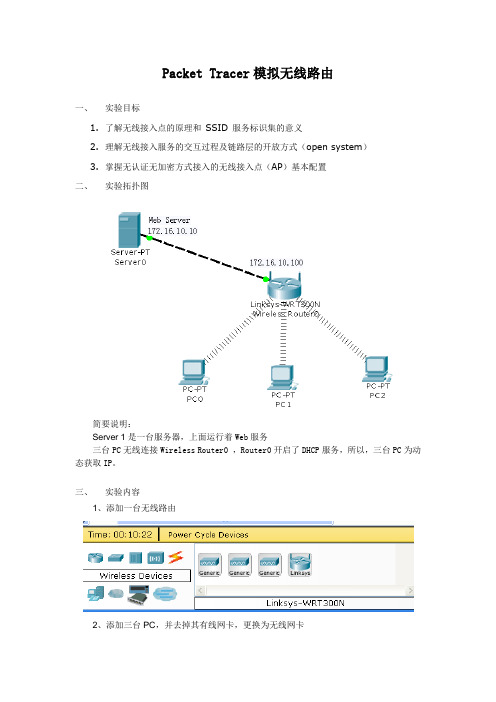

1、建立拓扑结构
2、选择“无线设备”中“linksys-WRT300N”
3、选择“终端设备”中的“PC-PT”
4、配置无线路由器:双击“无线路由器”,选择“界面”
(1)点击“setup”,选择DHCP,或者选择配置static IP(最好两个都试一下),如下图所示
继续下拉页面,配置DHCP,如下图所示:
点击“保存设置”
(2)回到页面的头部,继续选择“wireless”,设置无线路由器的工作模式和SSID是否禁用等信息,保持不变。
(3)接着选择依次选择其他:“Access restriction”;“Application & gaming”;
“Administration”;“Status”,注意读懂其中的每一项具体设置,这几项都保持不变。
(4)点击页面左上角的标签“配置”,选择“无线”,进行安全配置:
第一种情况:可以设置为无需认证,选择“disabled”,则用户上网时搜到该无线路由器的信号后,无需输入密码即可接入;
第二种情况:将“认证”设为“WEP”;“KEY”填写一串数字,如1234567890;“加密类型”选择“WEP”。
第三种情况:将认证设置为“WPA-PSK”;输入密码
(注意:此处的认证和加密,同学们可以依次选择不同的方式,进行试验,看有什么不同,本部分内容主要放在第二次实验做,此次实验可以只联系第一种情况)
5、给PC配置无线网卡,设为无线通信方式
(1)双击”PC-PT”
(2)选择标签“物理”,点“缩小”将整个机箱背面缩小至能看到完整的机箱
(3)关电源:点击机箱上的“红色按钮”
(4)移除有线网卡:点击机箱左下角的模块,将其拖到右下角的图片框中
(5)添加无线网卡:点击左边的模块选项第一项“Linksys-WMP300N”,将该2.4G无线网卡拖到刚刚有线网卡所在的机箱左下角位置
(6)开电源:
(7)选择标签“桌面”,可以看到“无线PC”,如下图(8)单击“无线PC”,出现下图
而在这里,只有将我们连接进了我们无线路由器上以后,这两项才会显示。
而在“Wireless Network Name”这下面有一个无线网络,名称为“Default”(此处需要选中自己命名的无线网络名称),在右边的“Site Intormation”这里面显示了这台无线路由器的一些信息:如支持网络类型有“Mixed B/G/N”安全模式使用的是“WEP”还有MAC地址等。
这时当我们先选中自己的无线网名称,再点击右边的“connect”进行连接。
此时会出现下面的接入认证图:
在“WEP Key 1”后面输入我们前面在路由器上面设置的输入密码“1234567890”。
输入好key以后,点击右下角的“Connect”连接。
然后点击上面的标签“link information”,此时可以看到下图,而且信号强度与质量强度显示的是绿色的。
且中间那个图片显示了一个广播的形式,这就表示我们已经将PC和无线路由器连接起来了。返回拓扑图,可以看到:
从上图我们可以看见PC0和无线路由器之间出现无线电波,说明PC0已经和无线路由器连接起来了。而PC2与PC3我们还没有进行设置,所以没有连接起来!
接下来用同样的方法配置PC2和PC3.
二、实验分析中需要回答的问题
1、将SSID设为非默认的,进行截图说明。
2、无线路由器的因特网接入除了可以设置为静态的,还可以设置为自动获取吗?静态接入时,DNS服务器可以换成别的吗?
3、说明无线宽带路由器在配置的时候,因特网地址和局域网地址各自的作用。
4、查看并记录自己的两台PC机的地址,他们属于哪一类地址?
