电气控制与PLC应期末试题及部分答案

电气控制及PLC应用试题及参考答案电气控制与PLC应用考试试卷（1）１．低压电器标准规定，低压电器通常是指工作在交流电压小于( A )，直流电压小于( B )的电路中起通断、保护、控制或调节作用的电器设备。

[A 1200 V；B 1500 V］2．对于交流电磁铁，铁心（A），线圈（A），吸引线圈做成（A），且设线圈骨架，线圈与铁心非接触，易于铁心散热。

[A发热；B不发热。

A发热；B不发热。

A短而厚的矮胖型；B高而薄的瘦长型]3．对于直流电磁铁，其励磁电流的大小与气隙（A），动作过程中为恒磁通工作，其吸力随气隙的减小而（A）。

[A无关；B成正比。

A增大；B减小]4．中间继电器实质是一种（B）继电器，触点对数（A），触点容量（A），动作灵敏度高。

[A电流;B电压。

A多;B少。

A大；B小]5.电压继电器的线圈与负载（B）。

线圈匝数（A），导线(B)。

[A串联；B并联。

A多；B少。

A粗；B细]1.在电气控制体系图指的是三种类型的图，分别为：1.电气道理图；2、电器布置图；电气安装接线图。

2.笼型三相异步电动机全压起动控制线路中，短路保护利用熔断器；过载保护利用热继电器；欠压、失压保护利用接触器1.电器有几种分类方式？都是按什么分类的？（5分）答：有三种分类方式。

分别为：1、按工作电压品级分类；2、按用处分类；3、按工作原理分类。

2.断路器（也叫自动开关）它同时具有那些保护作用？（6分）答：具有欠压;过载;短路等保护作用。

3.FX系列有几条基本指令？几条辑运算指令？（3分）答：基本指令LD（取）、LDI（取反）、OUT（输出）4.FX系列有几条逻辑运算指令？（6分）答：辑运算指令AND（与）、ANI（与非）、ORANB（块“与”）、ORB（块“或”）（“或非”）、（“或”）、ORI电气控制与PLC应用考试试卷（2）1、填空题：1、三相异步电动机机主要由定子和转子组成。

2、执行指令“SUB K50 K10 D1”后，D1数据寄存器的操作数是40。

电气控制与plc应用技术期末试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑电路答案：A2. 下列哪个不是PLC的特点？（）A. 高可靠性B. 高灵活性C. 高成本D. 易于编程答案：C3. PLC的输入/输出接口通常采用（）。

A. 继电器B. 晶体管C. 集成电路D. 光耦答案：B4. 在PLC中，用于实现顺序控制的编程方法是（）。

A. 梯形图B. 语句表C. 功能块图D. 结构化文本答案：A5. PLC的扫描周期主要受（）的影响。

A. 程序复杂度B. 外部负载C. 电源电压D. 内部存储器大小答案：A6. PLC的输出接口通常采用（）。

A. 开关量输出B. 模拟量输出C. 脉冲输出D. 以上都是答案：D7. 在PLC中，用于实现定时控制的软元件是（）。

A. 计数器B. 定时器C. 累加器D. 寄存器答案：B8. PLC的编程语言不包括（）。

A. 梯形图B. 汇编语言C. 功能块图D. 结构化文本答案：B9. PLC的输入接口主要用于接收（）。

A. 模拟信号B. 脉冲信号C. 开关信号D. 以上都是答案：D10. PLC的输出接口主要用于控制（）。

A. 传感器B. 显示器C. 执行器D. 以上都是答案：C二、多项选择题（每题3分，共15分）1. PLC的编程语言包括（）。

A. 梯形图B. 布尔逻辑C. 功能块图D. 结构化文本答案：ACD2. PLC在工业自动化中的应用包括（）。

A. 包装机械B. 交通信号控制C. 家庭照明D. 机器人控制答案：ABD3. PLC的输入设备可以是（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：AB4. PLC的输出设备可以是（）。

A. 继电器B. 指示灯C. 电机D. 显示器答案：ABC5. PLC的编程软件通常具备的功能包括（）。

A. 程序编辑B. 程序下载C. 故障诊断D. 数据监控答案：ABCD三、判断题（每题2分，共10分）1. PLC的输出接口可以直接驱动大功率电机。

2009-2010学年第二学期0819班电气控制与PLC考试试题B卷一、填空题（每空1.5分，总分30分）1、美国数字设备公司（DEC）于1969 年率先研制出第一台可编程序控制器，在通用汽车公司的自动装配线上使用获得成功。

2、工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。

3、热继电器是利用___ 电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的__ 过载保护_。

4、机床上常用的电气制动控制线路有两种即___ 反接制动__和__ 能耗制动。

5、笼型异步电动机减压起动控制方式有定子串接电阻，Y- 三角联接转换和自耦变压器起动。

6、PLC采用循环周期扫描的工作方式，一个完整的工作过程可分为三个阶段，分别是输入采样、程序执行、输出刷新。

7、PLC的基本结构由CPU 、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

8、PLC常用的编程语言有：梯形图、指令表、高级语言。

9、F1-40E是F1系列PLC的扩展单元。

（基本单元，扩展单元）。

10、说明下列指令意义。

RST 复位指令，CT是计数指令，SR是左移寄存器指令。

11、S7-200PLC的程序有主程序、子程序和中断程序三种。

二、选择题（每题2分，总分20分）1、判断交流或直流接触器的依据是：（B ）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流2、现有两个交流接触器，它们的型号相同，额定电压相同，则在电气控制线路中其线圈应该（ B ）A、串联连接B、并联连接C、既可串联又可并联D、混连3、下列电器中不能实现短路保护的是（B ）A、熔断器B、热继电器C、过电流继电器D、空气开关4、甲乙两个接触器，欲使现互锁控制，则应（ C ）A、在甲接触器的线圈电路中串入乙接触器的常闭触点B、在乙接触器的线圈电路中串入甲接触器的常闭触点C、在两个接触器的线圈电路中互串入对方的常闭触点D、在两个接触器的线圈电路中互串入对方的常开触点5、同一电器的各个部件在图中可以不画在一起的图是（A ）A、电气原理图B、电器布置图C、电气安装接线图D、电气系统图6、分析电气原理图的基本原则是：（ C ）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路7、下列对PLC软继电器的描述，正确的是：（ A ）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确8、下述对PLC存储器描述错误的是：（A）A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序9、OR指令的作用是：（D）A、用于单个常开触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接10、用于驱动线圈的指令是：（D）A、LDB、ANDC、ORD、OUT四、简答题（每题4分，共20分）1、既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?答：熔断器和热继电器的作用各不相同，在电动机为负载的电路中，熔断器是一种广泛应用的最简单有效的短路保护电器，它串联在电路中，当通过的电流大于规定值时，使熔体熔化而自动分断电路，它分断的电流大，要求它作用的时间短，以保护负载。

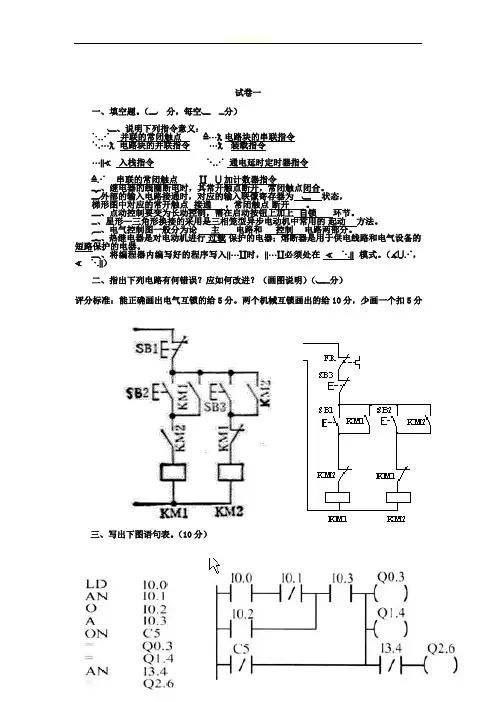

试卷一一、填空题。

（ 分，每空 分）、说明下列指令意义：并联的常闭触点 电路块的串联指令电路块的并联指令 装载指令入栈指令 通电延时定时器指令串联的常闭触点 加计数器指令、继电器的线圈断电时，其常开触点断开，常闭触点闭合。

外部的输入电路接通时，对应的输入映像寄存器为 状态，梯形图中对应的常开触点 接通 ，常闭触点 断开 。

、点动控制要变为长动控制，需在启动按钮上加上 自锁 环节。

、星形—三角形换接的采用是三相笼型异步电动机中常用的 起动 方法。

、电气控制图一般分为论 主 电路和 控制 电路两部分。

、热继电器是对电动机进行 过载 保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器。

、将编程器内编写好的程序写入 时， 必须处在 模式。

（ ， ）二、指出下列电路有何错误？应如何改进？（画图说明）（ 分）评分标准：能正确画出电气互锁的给5分。

两个机械互锁画出的给10分，少画一个扣5分三、写出下图语句表。

（10分）四、简答题（15分）试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC控制，还需要中间继电器吗？（5分）相同：电磁机构相同；（5分）不相同：用途不同。

接触器用于自动接通和断开大电流负荷电路。

中间继电器用于增加控制点数或信号放大。

不需要。

（5分）五、设计控制一台电动机长动和点动的电气控制电路。

（主电路6分，控制电路9分，共15分）要求：1．有启动和停止及点动按钮；2．有短路和过载保护。

请画出主电路和控制电路。

评分标准：画出主电路的给6分，没有画保险的扣2分，没有画过载保护的扣2分接接触器没有正确换向的扣4分。

控制电路：没有启动按钮的扣分，没有停止按钮的扣分。

没有画自锁的扣分没有画电气互锁的扣分六、试用PLC来实现第五题的控制。

要求1。

画出I/O分配图；2。

画出梯形图或写出语句表。

（I/O分配图5分，画出梯形图或写出语句表 10分）评分标准：没有画出扣I/O分配图5分，其中少一输入和输出扣1分。
