竣工图编制要求1、竣工图应完整、准确、清晰、规范、修改到位，真实反映项目竣工验收时的实际情况。
2、竣工图按里程、专业、图号排列，竣工图应根据不同情况编制：（1）按施工图施工没有变动的，由竣工图编制单位在施工图上加盖并签署竣工图章。
（2）一般性图纸变更及符合杠改或划改要求的变更的，可在原图上（必须是新图）更改，加盖并签署竣工图章。
（3）涉及结构形式、工艺、平面布置、项目等重大改变及图面变更面积超过35%的，应重新绘制竣工图。
重绘图按原图编号，末尾加注竣字，或在新图图标内注明竣工截断加盖并签署竣工图章。
（4）重复使用的标准图、通用图可不编入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明。
（5）竣工图必须经监理工程师审核会签确认，并在扉页上加盖承包商单位公章。
（6）编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。
3、竣工图的更改方法（1）文字、数字更改一般是杠改。
线条更改一般是划改。
局部图形更改可以圈更改部位，在原图空白处重新绘制。
（2）利用施工图更改，应在更改处注明更改依据文件的名称、日期、编号和条款号。
（3）无法在图纸上表达清楚的，应在标题栏上方左边用文字说明。
（4）图上各种引出说明应与图框平行，引出线不交叉，不遮盖其它线条。
（5）有关施工技术要求或材料明细表有文字更改的，应在修改变更处进行杠改，当更改内容较多时，可采用注记说明。
（6）新增加的文字说明，应在其涉及的竣工图上作相应的添加和变更。
4、竣工图章的使用（1）竣工图章内容、尺寸应国家要求制作。
（2）所有竣工图应由编制单位逐张加盖并签署竣工图章。
竣工图章的内容填写应齐全、清楚，不得代签。
（3）竣工图章应使用红色印泥，盖在标题栏附近空白处。
竣工图编制要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
各项新建、改建、扩建项目均必须编制竣工图。
1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。
1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。
1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。
1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。
1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。
2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图、结构竣工图、钢结构竣工图、建筑给水、排水与采暖竣工图、燃气竣工图、建筑电气竣工图、智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）、通风空调竣工图、地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图、地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
合用标准文案竣工图种类内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性资料，是建筑物真实的写照，是工程竣工查收的必备条件，是工程维修、管理、改建、扩建的依照。
各项新建、改建、扩建项目均必定编制竣工图。
1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签周边空白处加盖并签署竣工图章。
1.2 凡一般性图纸改正，编制单位可依照设计改正依照，在施工图上直接改绘，并加盖及签署竣工图章。
1.3 凡结构形式、工艺、平面部署、项目等重要改变及图面改正高出40%的，应重新绘制竣工图。
重新绘制的图纸必定有图名和图号，图号可按原图编号。
1.4 编制竣工图必定编制各专业竣工图的图纸目录，绘制的竣工图必定正确、清楚、圆满、规范、改正必定到位，真实反响项目竣工查收时的本质情况。
1.5 用于改绘竣工图的图纸必定是新宏图或绘图仪绘制的白图不得使用复印的图纸。
1.6 竣工图编制单位应依照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要内容2.1 竣工图应按单位工程，并依照专业、系统进行分类和整理。
2.2 竣工图包括以下内容：2.2.1 工艺平面部署图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的种类3.1 利用施工宏图改绘的竣工图3.2 在二底图上改正的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工宏图改绘的竣工图在施工宏图上一般采用杠（划）改、叉改法，局部改正能够圈出改正部位，在原图空白处绘出改正内容，全部改正处都必定引划索引线，并注明改正依照。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法改正图纸。

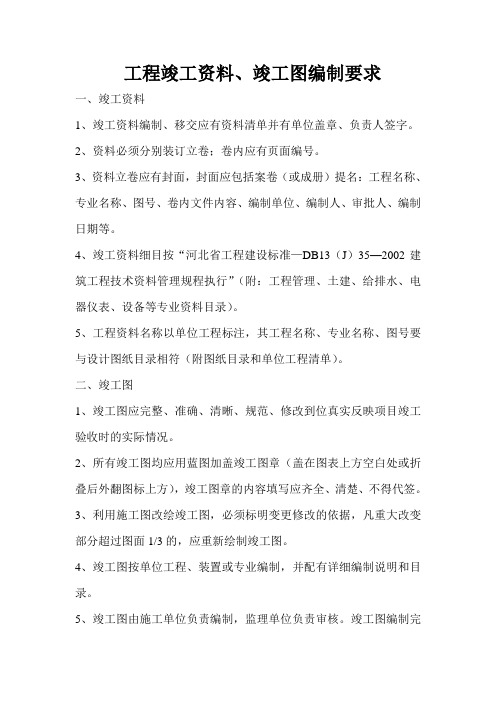

工程竣工资料、竣工图编制要求一、竣工资料1、竣工资料编制、移交应有资料清单并有单位盖章、负责人签字。
2、资料必须分别装订立卷；卷内应有页面编号。
3、资料立卷应有封面，封面应包括案卷（或成册）提名：工程名称、专业名称、图号、卷内文件内容、编制单位、编制人、审批人、编制日期等。
4、竣工资料细目按“河北省工程建设标准—DB13（J）35—2002建筑工程技术资料管理规程执行”（附：工程管理、土建、给排水、电器仪表、设备等专业资料目录）。
5、工程资料名称以单位工程标注，其工程名称、专业名称、图号要与设计图纸目录相符（附图纸目录和单位工程清单）。
二、竣工图1、竣工图应完整、准确、清晰、规范、修改到位真实反映项目竣工验收时的实际情况。
2、所有竣工图均应用蓝图加盖竣工图章（盖在图表上方空白处或折叠后外翻图标上方），竣工图章的内容填写应齐全、清楚、不得代签。
3、利用施工图改绘竣工图，必须标明变更修改的依据，凡重大改变部分超过图面1/3的，应重新绘制竣工图。
4、竣工图按单位工程、装置或专业编制，并配有详细编制说明和目录。
5、竣工图由施工单位负责编制，监理单位负责审核。
竣工图编制完成后监理单位应督促和协助竣工图编制单位检查其竣工图编制情况，发现不准确或短缺时要及时些该和补齐。
6、竣工图套数一般为两套，如果合同中有特殊要求的按合同要求套数编制。
三、有关要求说明1、竣工图、竣工资料编制整理要真实、准确、与工程实际相符合。
2、书写要采用耐久书写材料、如碳素墨水、蓝黑墨水书写。
不应用易褪色的（如：红色墨水、纯蓝墨水、圆珠笔、复写纸、铅笔等）书写材料，如果有应附一份复印件。
3、如果有录音、录像、照片等文件资料的应保证载体的有效性。
4、要求统一采用A4幅面装订成册成卷、有卷盒、卷夹的外表尺寸为310mm*220mm。
竣工图、竣工资料需要两套（土建专业竣工资料另交监理方壹份）。
5、编制审定：施工单位项目部编制，甲方监理单位及建设单位专业主管审核签字，移交清单由建设单位总工批准，综合科资料员与甲方资料室交接入档。
竣工图绘制编制要求竣工图绘制编制要求一、竣工图的基本概念竣工图（纸质竣工图和竣工图电脑数据）是建设工程在施工过程中所绘制的一种“定型”图样。
它是建筑物、施工结果在图纸（或图形数据）上的反映，是最真实的记录，是城建档案的核心。
二、竣工图的编制职责范围竣工图编制的组织由建设单位负责，建设单位在工程设计、施工合同中应对竣工图编制的有关问题按下列规定予以明确。
纸质竣工图原则上由施工单位负责编制，因重大变更需要重新绘制竣工图，由责任方负责编制。
即：因设计原因所造成的由设计单位负责重新绘制；由施工单位所造成的，由施工单位负责重新绘制；由建设单位所造成的，由建设单位会同设计单位及施工单位协商处理。
竣工图电脑数据由甲方委托设计院根据施工单位所编纸质竣工图进行编制。
三、纸质竣工图的编制方法（一）凡按施工图进行施工没有变更的工程，由施工单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为80mm*50mm）。
（二）凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由施工单位在修改部位上杠改，用黑色签字笔注明修改内容并在修改部位附近空白处引线指示，盖上修改标志章（修改标志章统一规定尺寸为30mm*10mm），注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。
由于修改较大而使在原图上杠改后图面不清、辨认困难的应将修改部位框出在本张图的空白处或增页绘制，修改完成后，由施工单位加盖竣工图章。
（三）凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。
重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样，制图人、审核人、负责人签名俱全。
并注明修改出图日期及版数后由施工单位加盖竣工图章。
四、纸质竣工图的编制要求（一）竣工图的绘制工作，由绘制单位工程技术负责人组织、审核、签字、并承担技术责任。
竣工图编制要求1.竣工图的编制要求1.1工程竣工时应编制竣工图，竣工图一般由施工单位负责编制。
公司所属新建高速铁路建设项目除标准图、通用图外应全部重新绘制竣工图。
施工单位有采用标准图、通用图的，由施工单位移交建设单位一套本单位采用的标准图、通用图，纳入竣工文件。
1.2竣工图应完整、准确、规范、清晰、修改到位，真实反映竣工时的实际情况。
1.3竣工图一律采用CAD绘制。
1.4竣工图应配有竣工图封面、竣工说明、竣工图目录。
1.5竣工图应能正确反映竣工工程隐蔽部位的处理情况和工程地质、水文地质情况、变更情况；对各部建筑尺寸、建筑材料和建筑标高注写明确，一目了然，关键部位应附放大样图，变更设计应纳入竣工图；根据竣工图能够详细了解工程全貌及其具体建筑位置；1.6图上有施工里程的地方，都要加注统一里程；准确计算出全部工程数量；在运营期间，对养护维修起到参考作用1.7竣工图的图标需要按照图1.7所示进行修改。
1.8竣工图编制完成后，监理单位应对竣工图编制的完整、准确、系统和规范情况进行审查。
1.9竣工图打印采用硫酸纸蓝晒工艺。
竣工图签署必须签署在蜡底图上，然后晒制蓝图。
2.0竣工图移交给建设单位时，需移交蜡底图、蓝图、DWG版电子CAD图（含字体库）及PDF版电子CAD图一份。
2.竣工图编制注意事项2.1图幅、图标、角标。
2.1.1图幅尺寸基本图幅A0A1A2A3A×B1188×840840×594594×420420×297 C1010105D2*******2.1.2图幅比照施工设计图或采用国标制图标准，如果图幅需要加长，按1/8的模数延长。
2.1.3角标的半径为7.5mm。
如果多张横断面图，第一张图和最后一张图同时有图标和角标，中间只采用角标（在横线以下写总张数，横线以上写分张数，如1/30……30/30）。
2.2图标：所有签字均签在底图上，再晒蓝图。
图标中字体均采用5号字，如工程名称及图名字数较多时，可酌情缩小字号；如图名不能直接反映该图所属专业时，应在图名上方标明××专业；竣工图号可按原施工设计图各专业图号编排，但需将施工图中的“施”字改成“竣”字，且施工图图号不能重复。

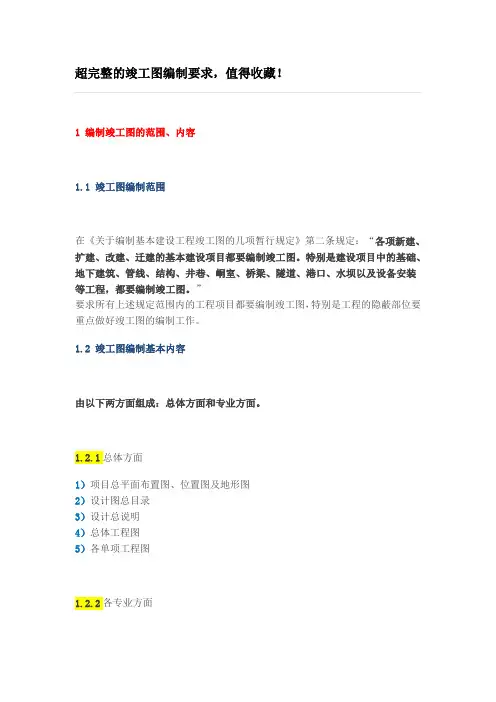

超完整的竣工图编制要求，值得收藏！1 编制竣工图的范围、内容1.1 竣工图编制范围在《关于编制基本建设工程竣工图的几项暂行规定》第二条规定：“各项新建、扩建、改建、迁建的基本建设项目都要编制竣工图。
特别是建设项目中的基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等工程，都要编制竣工图。
”要求所有上述规定范围内的工程项目都要编制竣工图，特别是工程的隐蔽部位要重点做好竣工图的编制工作。
1.2 竣工图编制基本内容由以下两方面组成：总体方面和专业方面。
1.2.1总体方面1）项目总平面布置图、位置图及地形图2）设计图总目录3）设计总说明4）总体工程图5）各单项工程图1.2.2各专业方面包括土建工程(含建筑、结构)竣工图；给排水工程竣工图；电力、照明电气和弱电(包括通讯、避雷、接地、电视等)工程竣工图；暖通工程(包括采暖、通风、空调)竣工图；煤气(以及氧气、乙炔气、蒸气、压缩空气等等)工程竣工图；设备及工艺流程竣工图。
具体内容如下：1）建筑工程竣工图．图纸目录；．设计说明；．屋面、楼面、地面(含地下室工程)、分层平面图；．立面图；．剖面图；．门窗图；．楼梯间、电梯间、电梯井道的平面和剖面详图；．电梯机房平、剖面图；．地下部分的防水防潮图，外墙伸缩缝防水图；．阳台、雨篷、挑沿及其它建筑大样图；．专业性强的建筑图(如声学、光学、热学、抗震、防辐射等)；．总体工程中的道路、铁路、围墙、大小堤岸、码头、闸门、桥梁，各种动力管、路、线、网的沟、坑、井、支架等地上和地下的建筑图；．属于建筑工程的金属构件、钢筋混凝土的零星构件图。
2）结构工程竣工图；．图纸目录；．设计说明；．基础平、剖面及结点大样图；．屋面、楼面、地面(含地下室工程)分层结构平面布置图；．柱详图，包括模板图、配筋图、剖面图、结点大样图；．各层结构布置中的梁、板详图，包括模板固、配筋图、剖面图、结点大样图；．工业厂房屋盖结构中的架、梁、板、支撑平面布置及大样图。
竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。
残缺丢角和有污垢的旧图编制竣工图。
八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。
竣工图编制注意事项：（一）图样与文字说明•1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。
对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。
•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检•3•4•5•6•7要求。
•1行修改2、标注位置合理，容易辩认，不遮盖图形、文字和数字。
（三）载体（纸张）、书写、粘结•1、竣工图属永久性保存的资料，必须采用不易褪色的绘图墨水（黑色耐久性书写材料）编制竣工图，并做到图形线条清晰、字迹工整、墨色均匀、标示明确、反差良好。
禁用圆珠笔、铅笔或其他易褪色的墨水绘制。
最好是利用电脑重新绘制竣工图。
•2、竣工图表中的文字、数据等的字体和字号，应符合规范要求，手写体不得潦草。
•3、图纸粘结一律用化学浆糊，不得用粮食浆糊或胶水粘结竣工图纸。
•4、蓝图描绘用纸必须是质地优良、透明度好的硫酸纸或薄尼龙纸。
描绘线划•5•1•2•3•4•5（含——•6竣工图编制说明1 竣工图总说明1）本合同段工程概况（简述工程所处地形、地貌、水文及地质情况，本合同段的主要工程概况，即：路基、路面、桥梁、涵洞、隧道、路线交叉实际情况与设计情况对比）；2）开、竣工日期；3）施工依据；4）新工艺、新材料；A 若原设计图无变更，可直接利用；B 参照原设计图表示方法，注明实际放线采用的导线成果、曲线要素、水准点文件材料；C 施工中新增的固定导线点、水准点要标注在竣工图上。
竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。
二、施工图没有变动的，竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的，可在原施工图上修改，要注明修改依据，并加盖竣工图章作为竣工图。
三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的，应重新绘制竣工图，并套用竣工图框，竣工图号是在原施工图号前加“竣”字。
四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。
五、所有竣工图逐页加盖竣工图章，竣工图章的内容填写应齐全、清楚，并手写签名。
竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方，不得压盖图形、文字；若正面无空白处，则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖。
六、竣工图每册都应有本册目录和备考表。
七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。
八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。
竣工图编制注意事项：（一）图样与文字说明•1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。
对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。
•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。
工程竣工资料的编制要求1竣工图的编制要求竣工图是工程建设最终情况的真实反映，是项目工程建成后投产运行、维护、保养必不可少的凭证和依据，是竣工资料的重要组成部分。
竣工图记录地下、地上建(构)筑物、设备、工艺管线、电气、自动化仪表、通讯设备等建筑、安装工程实际情况，必须齐全、准确，做到竣工图与设计变更资料、隐蔽工程记录和工程实际情况“三对口”。
竣工图应包括所有的施工图，原则上每一个档案号图纸单独作为一卷归档。
其中属于国家和行业的标准图、通用图，可在目录中注明，不作为竣工图编制。
1.1竣工图的编制工作应及时、正确、完整。
竣工图编制单位应编制“竣工图编制总说明”，在总说明中应叙述竣工图的编制原则以及各专业的竣工图卷册目录。
对每册修改图纸，宜编制分册说明，内容包括：修改内容、修改原因、提供修改资料单位等。
1.2没有修改的施工图用作竣工图时，应由竣工图编制单位直接在蓝图上加盖“竣工图”图章，位置在图纸标题栏的上方空白处。
1.3凡一般性图纸变更及符合杠改或划改要求的变更，可在原图（新图）上进行修改，修改部位加盖“竣工图核定章”，全图修改后加盖“竣工图章”。
更改一般是杠改或划改；局部可以圈出更改部位，在原图空白处重新绘制。
改动大不宜在原施工图上修改的，应重新绘制竣工图,按原图编号加盖“竣工图专用章”。
1.4同一建筑物、构筑物重复的标准图、通用图可不编入竣工图中，但必须在图纸目录中列出图号，指明该图所在位置并在竣工图编制说明中注明；不同建筑物、构筑物应分别编制。
利用施工图更改时，必须在更改处注明“依据”，并清楚说明变更的主要内容及结果、变更单或洽商记录等的文件编号、有关图纸等内容。
无法在图纸上表达清楚的，在标题栏上方或左边空白处用文字说明。
1.5图纸上各种引出说明应与图框平行，引出线不交叉，不遮盖其他线条。
有关施工技术要求或材料明细表等文字有更改的，应在修改变更处进行杠改，当变更内容较多时，可采用注记说明的办法。
竣工图绘制要点1。
编制要求1。
1按施工图施工没有变动的，直接在施工图上加盖并签署竣工图章.1.2一般性的图纸变更，可根据设计变更依据，在施工图上直接改绘后，加盖并签署竣工图章.1.3用于编制竣工图的施工图纸必须是新蓝图。
竣工图章应逐张加盖在图标上方空白处。
1.4凡涉及结构形式、工艺、平面布置等重大改变，或图面变更超过1/3的，应重新绘制竣工图。
2。
改绘方法在施工蓝图上改绘竣工图，一般采用杠改法、叉改法和圈改法。
所有变更内容都必须修改，并从图上修改处索引标注其修改依据.2.1对数字、文字及符号的修改，可用杠改法。
2.2对于少量图形的修改，可用叉改法。
2.3对于较多图形的修改,可用圈改法。
3。
加写说明按上述方法改绘后的图纸，如果有的内容仍无法表示清楚，应用简练的文字适当加以说明.3.1同一变更内容涉及到多处修改时,要对所有涉及到的图纸和部位全部加以改绘,其修改依据可只在一个修改处标注，但要在此处做简要说明。
3。
2砼强度等级改变、钢筋的代换等在图上改绘难以用作图方法表达清楚时，可用索引的形式加以说明。
4.注意事项4。
1施工图纸目录必须加盖并签署竣工图章。
如有作废、补充的图纸，均应在施工图目录上加以标注。
4。
2改绘时要用黑色碳素墨水.字体及其大小要与原图相协调.绘线时要使用绘图工具，不能徒手绘制。
4。
3在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
4。
4修改的内容和有关说明均不得超过原图框在施工蓝图上改绘竣工图，对于数字、文字和符号的修改,可采用杠改法。
用一条细实线将被修改的部分杠去，在其附近的适当位置，添写变更后的内容，并从修改的位置引出带箭头的索引线，在索引线上注明修改依据-—“见设计变更通知×号".某砌石护岸工程的勒脚尺寸变更后，杠改示意图如下图示(单位:mm）。
叉改法在施工蓝图上改绘竣工图，对于少量图形的修改,可采用叉改法。
在图上将被修改的部分打“×”，在其附近的适当位置，绘制修改后的图形，并从修改的位置引出带箭头的索引线，在索引线上注明修改依据——“见设计变更通知×号”。
附件3竣工图要求一、竣工图的编制要求1. 各项新建、扩建、改建、技术改造、技术引进项目，在项目竣工时要编制竣工图。
项目竣工图应由施工单位或设计单位编制。
若由设计单位编制竣工图的，应明确规定施工单位和监理单位的审核和签认责任。
2. 竣工图应完整、准确、清晰、规范，修改到位，真实反映项目竣工验收时的实际情况。
3. 按施工图施工没有变动的，可由竣工图编制单位在施工图上加盖并签署竣工图章。
4．一般性图纸变更及符合杠改或划改耍求的变更。
可在原图上更改，加盖并签署竣工图章。
5．涉及结构形式、工艺、平面布置、项目等重大改变及圈面变更面积超过35％的。
应重新绘制竣工图。
重绘图按原图编号，末尾加注“竣”字，或在新图图标内注明“竣工阶段”并签署竣工图章。
施工单位重新绘制竣工图，新图图签应包含以下主要责任项和标识项：施工单位名称、图纸名称、编制人，审核人，原图号+（竣），编制日期。
6．同一建筑物、构筑物重复的标准图、通用图可不编入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明;采用同一标准图、通用图进行施工和安装的不同的建（构）筑物、机组等且没有发生变更的，可编制一套通用的竣工图；施工、安装过程中发生变更的，应对变更的部位单独编制竣工图。
7．建设单位应负责或委托有资质的单位编制项目总平面图和综合管线竣工图。
8．竣工图图幅应按GB／T10609．3要求统一折叠。
二、竣工图的更改方法1．文字、数字更改一般是杠改;线条更改一般是划改;局部图形更改可以圈出更改部位，在原图空白地重新绘制。
2．利用施工图更改，应在更改处注明更改依据文件的名称、日期、编号和条款号。
3．无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明。
4．图上各种引出说明应与图框平行，引出线不交叉，不遮盖其他线条。
5．有关施工技术要求或材料明细表等有文字更改的，应在修改变更处进行杠改。
当更改内容较多时，可采用注记说明。
6．新增加的文字说明，应在其涉及的竣工图上作相应的添加和变更。
竣工图编制要求1、竣工图编制的原则⑴工程施工过程中，完全按图施工无变动者，可在原施工蓝图上加盖“竣工图”章，即可转化为竣工图。
⑵在施工过程中虽有一般性设计变动，但能在原施工蓝图上修改补充，且不影响图面质量的，可用碳素墨水笔对变更部位进行杠（划）改或叉改。
修改时应当注明变更依据，并加盖“竣工图”章即可转化为竣工图。
⑶凡是不宜在原施工蓝图上改绘或是工程项目结构、工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应按国家有关规范重新绘制竣工图，并加盖“竣工图”章。
2、竣工图章的式样和规格尺寸详《建设工程文件归档整理规范》，竣工图章应使用不褪色的红印泥加盖在蓝图右下角设计图签的上方或周围不压盖图形文字的地方，技术负责人，总监必须在审核后签字。
3、编制竣工图应当使用新蓝图。
计算机出图必须清晰，不得使用计算机出图的复印件编制竣工图。
4、重新绘制的竣工图，在设计图签栏中必须有原设计单位人员签字，图纸应符合设计单位施工图出图用章规定。
5、竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一、图面整洁、字迹清楚。
不得用圆珠笔或其他易于褪色的墨水绘制。
6、竣工图的折叠方法应按《建筑工程资料管理规程》附录E执行。
（九）竣工图的编制方法竣工图按绘制方法不同可分为以下几种形式：利用电子版施工图改绘的竣工图；利用施工蓝图改绘的竣工图；利用翻晒硫酸纸底图改绘的竣工图；重新绘制的竣工图。
1、利用电子版施工图改绘竣工图应符合下列规定：⑴将图纸变更结果直接改绘到电了版施工图中，用云线圈出修改部位，并按下表的形式做修改内容备注表；⑶设计图签栏中应有原设计人员签字；⑷委托本工程设计单位编制竣工图时，应直接在设计图签中注明“竣工阶段”，并应有绘图人、审核人的签字；⑸竣工图章可直接绘制成电子版竣工图章，出图后应有相关责任人的签字。
2、利用施工图蓝图（必须是新蓝图）改绘竣工图应采用杠（划）改或叉改法进行绘制。
具体方法示例子如下：⑴取消内容①例如：首层结构平面图中Z16（Z17）柱断面，（Z17）取消。
竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。
二、施工图没有变动的，竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的，可在原施工图上修改，要注明修改依据，并加盖竣工图章作为竣工图。
三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的，应重新绘制竣工图，并套用竣工图框，竣工图号是在原施工图号前加“竣”字。
四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。
五、所有竣工图逐页加盖竣工图章，竣工图章的内容填写应齐全、清楚，并手写签名。
竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方，不得压盖图形、文字；若正面无空白处，则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖。
六、竣工图每册都应有本册目录和备考表。
七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。
八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。
竣工图编制注意事项：（一）图样与文字说明•1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。
对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。
•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。
竣⼯图绘制规范及标准盛年不重来，⼀⽇难再晨。
及时宜⾃勉，岁⽉不待⼈。
竣⼯图类型内容与要求竣⼯图是建筑⼯程竣⼯档案的重要组成部分，是⼯程建设完成后主要凭证性材料，是建筑物真实的写照，是⼯程竣⼯验收的必备条件，是⼯程维修、管理、改建、扩建的依据。
各项新建、改建、扩建项⽬均必须编制竣⼯图。
1、编制要求1.1 凡按施⼯图施⼯没有变动的，由竣⼯图编制单位在施⼯图图签附近空⽩处加盖并签署竣⼯图章。
1.2 凡⼀般性图纸变更，编制单位可根据设计变更依据，在施⼯图上直接改绘，并加盖及签署竣⼯图章。
1.3 凡结构形式、⼯艺、平⾯布置、项⽬等重⼤改变及图⾯变更超过40%的，应重新绘制竣⼯图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4 编制竣⼯图必须编制各专业竣⼯图的图纸⽬录，绘制的竣⼯图必须准确、清楚、完整、规范、修改必须到位，真实反映项⽬竣⼯验收时的实际情况。
1.5 ⽤于改绘竣⼯图的图纸必须是新蓝图或绘图仪绘制的⽩图不得使⽤复印的图纸。
1.6 竣⼯图编制单位应按照国家建筑制图规范要求绘制竣⼯图使⽤绘图笔或签字笔及不退⾊的绘图墨⽔。
2、主要内容2.1 竣⼯图应按单位⼯程，并根据专业、系统进⾏分类和整理。
2.2 竣⼯图包括以下内容：2.2.1 ⼯艺平⾯布置图等竣⼯图建筑竣⼯图、幕墙竣⼯图结构竣⼯图、钢结构竣⼯图建筑给⽔、排⽔与采暖竣⼯图燃⽓竣⼯图建筑电⽓竣⼯图智能建筑竣⼯图（综合布线、保安监控、电视天线、⽕灾报警、⽓体灭⽔等）通风空调竣⼯图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣⼯图地下部分的各种市政、电⼒、电信管线等竣⼯图3、竣⼯图的类型3.1 利⽤施⼯蓝图改绘的竣⼯图3.2 在⼆底图上修改的竣⼯图3.3 重新绘制的竣⼯图4、竣⼯图绘制要求4.1 利⽤施⼯蓝图改绘的竣⼯图在施⼯蓝图上⼀般采⽤杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空⽩处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。
