含储能装置的牵引供电系统建模与优化设计

  • 格式：docx
  • 大小：2.65 MB
  • 文档页数：61

含储能装置的牵引供电系统建模与优化设计MODELING AND OPTIMAL DESIGN OF TRACTION POWER SUPPLY SYSTEM WITH ENERGYSTORAGE DEVICE2020年05月摘要电气化铁路的发展日新月异，能耗高和再生能量利用率低已经成为了牵引供电系统中不能忽视的问题。

在牵引供电系统中加入储能装置是一个很好的解决方法。

然而，现有的牵引供电系统储能装置的配置都是采用已有牵引负荷数据的离线计算结果，这种计算结果无法准确的反应加入储能系统后的系统实际潮流分布。

为此，本文在现有牵引供电仿真平台的基础上做出改进，研究含储能装置的牵引供电系统负荷过程仿真方法，为储能系统的容量配置和安装位置优化设计提供一些参考。

首先，研究了集成储能装置的牵引供电系统拓扑结构，对储能装置进行分析与数学建模，建立了含有储能装置的牵引供电系统数学模型，结合对储能装置控制策略的研究，得出含储能装置的牵引供电系统潮流计算方法。

其次，在对含储能装置的牵引供电系统进行潮流计算后，基于计算结果，分析两部制电价下考虑储能装置全寿命周期成本在内的系统综合运营成本。

以降低综合运营成本为目标建立牵引供电系统优化模型，通过牵引负荷过程仿真和粒子群优化算法得到储能装置的安装位置和容量配置。

最后，以某都市快轨线路为例，进行含储能装置的牵引供电系统优化设计，并将优化设计方案与既有方案和其他方案进行对比，分析优化设计方案的系统综合运营成本及对再生能量的利用率，验证优化设计方案的正确性和有效性。

关键词：储能装置；牵引供电仿真；能量控制策略；粒子群算法；优化设计AbstractWith the rapid development of electric railway, it is an neglected problems for the high energy consumption and low utilization of regenerative energy in traction power supply system .Adding energy storage device to traction power supply system is a good solution. However, the existing traction power supply system energy storage device configuration is using the off-line calculation results of the existing traction load data, which can not reflect the actual power flow distribution of the system after adding the energy storage system accurately .Based on the existing traction power supply simulation platform, this paper provides some references for the capacity configuration and installation position optimization design of energy storage system by studying the simulation method of load process of traction power supply system with energy storage device.First of all, under the study of the topology of traction power supply system with integrated energy storage device, this paper completes the establishment of mathematical model of traction power supply system with energy storage device by analyzing and modeling the energy storage device .Then the power flow calculation method of traction power supply system with energy storage device is obtained by combining the research results of the control strategy of energy storage device.Secondly, after the power flow calculation of the traction power supply system with energy storage device, the paper analyzes the integrated operating cost of the system considering the whole life cycle cost of the energy storage device under the two-part system price .Aim at reducing the integrated operation cost, the optimal model of traction power supply system is established .The installation site and capacity configuration of the energy storage device can be done by traction load process simulation and particle swarm optimization algorithm.Finally, take the light rail in a city as an example, the optimal design of traction power supply system with energy storage device is carried out .Moreover, the optimal design scheme is compared with the existing and other schemes .The results show that the integrated operating cost of the optimal design scheme is the lowest and the utilization rateof regenerative energy is improved significantly compared with the existing scheme, which proves the correctness and effectiveness of the optimized design.Key Words: energy storage device ;traction power supply simulation; energy control strategy; particle swarm optimization; optimization design目录第1章绪论 (1)1.1 研究背景及意义 (1)1.2 国内外研究现状 (2)1.2.1 储能装置及其在牵引供电系统中的应用 (2)1.2.2 交流牵引供电负荷过程仿真 (3)1.3 论文主要研究内容 (3)第2章含储能装置牵引供电系统数学模型 (5)2.1 牵引变电所 (5)2.1.1 电力系统侧 (5)2.1.2 牵引变压器 (6)2.2 牵引网 (7)2.2.1 牵引网简介 (7)2.2.2 牵引网链式网络模型 (8)2.3 列车 (10)2.4 混合储能装置 (11)2.4.1 混合储能装置结构 (12)2.4.2 混合储能装置数学模型 (13)2.5 小结 (13)第3章含储能装置的牵引供电系统仿真及分析 (15)3.1 牵引供电计算仿真 (15)3.1.1 牵引供电计算基本原理 (15)3.1.2 牵引供电计算仿真流程 (16)3.2 含储能装置的供电计算仿真 (17)3.2.1 混合储能装置控制策略 (17)3.2.2 含储能装置的负荷过程仿真 (21)3.3 混合储能装置全寿命成本分析 (25)3.3.1 初始投资成本 (25)3.3.2 替换成本 (26)3.3.3 运维成本 (27)3.3.4 可回收价值 (27)3.4 小结 (28)第4章含储能装置的牵引供电系统优化模型及算法 (29)4.1 粒子群优化算法 (29)4.1.1 算法的原理 (29)4.1.2 算法的步骤 (31)4.2 含储能装置的牵引供电系统优化模型 (31)4.2.1 优化模型 (31)4.2.2 约束条件 (33)4.3 含储能装置的牵引供电系统优化算法 (34)4.3.1 粒子群算法的改进 (34)4.3.2 算法的步骤 (36)4.4 小结 (37)第5章实例分析 (39)5.1 基本参数 (39)5.1.1 线路概况 (39)5.1.2 列车参数 (40)5.1.3 仿真参数 (41)5.2 优化设计方案分析 (42)5.3 优化设计方案与其他方案的对比 (45)5.3.1 优化设计方案与既有方案的对比 (45)5.3.2 优化设计方案与不同储能配置方案的对比 (47)5.3.3 三个方案的对比 (49)5.4 小结 (50)结论 (51)致谢 (52)参考文献 (53)第 1 章绪论1.1研究背景及意义自1961年我国诞生第一条电气化铁路起，在接下来时间中其在推动国家经济增长的方面上发挥着巨大的作用。

因为电气化铁路拥有高牵引功率、高安全性、环保性等优点，使得它成为了我国今后铁路发展的必然趋势。

从其它方面，随着国家经济和科技的提高，各地区之间商务沟通频繁，人口的流动性大，无论是在货物运输和出行方面电气化铁路都占据着重要的位置。

截止到2018年底，我国铁路运营里程达到了13.1万公里。

合集下载

综合能源系统的建模与优化研究

综合能源系统的建模与优化研究

综合能源系统的建模与优化研究一、引言综合能源系统是将多种能源和能源转化技术有机结合，实现能源的高效利用和综合利用的系统。

在能源资源稀缺、环境污染问题严重的背景下，综合能源系统的建模与优化研究对于能源的可持续发展至关重要。

本文将介绍综合能源系统建模与优化的相关内容。

二、综合能源系统建模1. 基于能源需求分析的模型综合能源系统的建模首先需要进行能源需求分析，分析各种能源在不同领域的需求情况，包括电力、暖通和燃料需求等。

通过分析能源需求的变化趋势和季节性差异，建立能源需求模型，为系统优化提供依据。

2. 基于能源供给分析的模型综合能源系统的建模还需要进行能源供给分析，包括能源的产量、供应方式和能源供应的可靠性等。

通过对不同能源的供给情况进行分析，建立能源供给模型，为系统优化提供基础。

3. 基于能源转化分析的模型综合能源系统的建模还需要考虑能源的转化过程。

不同能源之间可以通过燃烧、气化、电化学和热力学等方式相互转化。

通过对能源转化过程的分析，可以建立能源转化模型，为系统优化提供理论支持。

三、综合能源系统优化1. 能源优化综合能源系统的优化需要考虑能源的供需平衡和能源的高效利用。

通过优化能源的供应方式和能源的转化效率，实现能源的节约和减排。

优化能源的供需平衡可以通过能源调度模型和能源市场模型实现。

2. 综合能源系统优化综合能源系统的优化还需要综合考虑不同能源之间的协调和优先级问题。

通过建立能源系统优化模型，解决能源系统中的矛盾和冲突，提高能源系统的整体效益。

3. 多目标优化综合能源系统的优化通常涉及多个目标，如经济性、可靠性和环境效益等。

通过建立多目标优化模型，平衡不同目标之间的关系，寻找最优解，实现综合能源系统的可持续发展。

四、案例研究以某综合能源系统为例，通过建立相应的能源需求模型、能源供给模型和能源转化模型，对该系统进行建模。

然后，通过建立能源优化模型和综合能源系统优化模型，对该系统进行优化。

最后，通过多目标优化模型找到最优解，并评估综合能源系统的性能。

地铁牵引系统供电的节能优化

地铁牵引系统供电的节能优化

地铁牵引系统供电的节能优化摘要：随着社会经济的发展，城市交通堵塞问题日益严重，为了能够缓解城市交通堵塞，需要加强对地铁资源的利用，通过优化地铁牵引系统供电，能够节省不必要的资源浪费，从而提高地铁运行的安全性和稳定性。

本文将探讨地铁牵引系统供电的节能优化措施。

关键词：地铁；牵引系统；供电节能；优化措施；引言现阶段，我国应该加强对地铁牵引系统的研究，确保能够有效利用列车再生制动后的剩余能量，改变传统的利用方式，从而有效提升供电的质量。

一般来说，电阻使用是常见的利用方式，但容易产生不必要的热量，同时还会增加建设成本，不利于推广地铁牵引供电系统的稳定发展。

对此，需要加强对地铁牵引系统供电的节能优化，这样才能实现对交通资源的有效利用。

1、地铁牵引供电系统的基本构成1.1地铁车辆供电系统的构成为了能够提升地铁牵引供电系统的稳定性，需要加强对地铁供电系统的控制，目的是起到供电作用，促使地铁和相关设备能够正常运行。

一般来说，地铁供电系统分为以下两种：地铁内部供电和高压地铁供电。

首先，地铁内部供电又被分为牵引供电和照明供电，而牵引供电是指转化高压交流电源，使其能够为地铁供应低压直流电源，并通过馈线送至地铁接触网，这样就能够满足地铁的使用电量，当需要用电时可以直接从地铁接触网中获取。

照明供电是指为地铁进行照明上的供电，不仅包括照明供电，还需要为风机、水泵等进行供电，其组成部分为降压变电站和配电线路。

其次，高压地铁供电可以将市政用电直接使用，一般所采用的方式为集中供电、混合供电等方式。

1.2地铁车辆牵引供电系统构成目前，地铁牵引供电系统主要由以下部分组成：牵引网和牵引变电所。

在供电系统中所应用的供电方式为直流供电，为了能够提升地铁车辆的运行质量，需要合理计算牵引变电所的位置和容量，并且要考虑地铁运行过程中的密集情况，然后设计出具有可行性的供电系统。

对于牵引变电所的容量设计，必须要充分考虑地铁运行所需要的电量，同时也提升供电的便捷性，从而满足新时期下地铁运行的需求[1]。

牵引变电所毕业设计

牵引变电所毕业设计

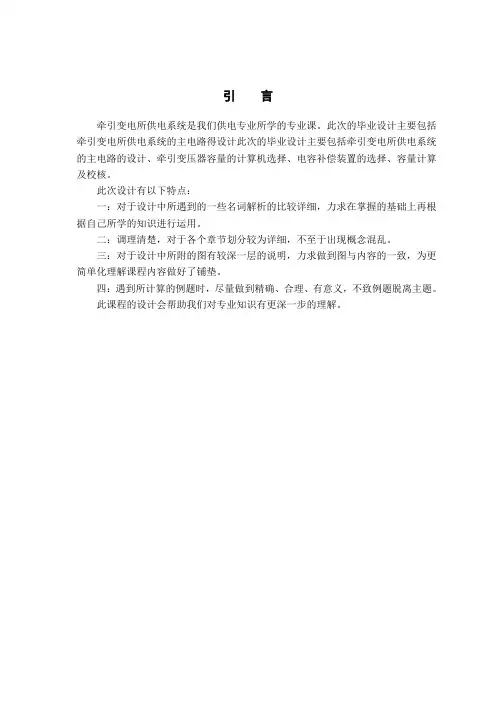

引言牵引变电所供电系统是我们供电专业所学的专业课。
