当前位置：文档之家 › 蠕墨铸铁的生产技术

蠕墨铸铁的生产技术

  • 格式：pdf
  • 大小：243.00 KB
  • 文档页数：3
表 １ 蠕 墨 铸 铁 的 牌号 （Ｂ Ｔ ４ ０ 一 ９ ９ Ｊ ／ ４ ３ １９ ）
牌 号 抗 拉 强 度 服 强度 后 伸 长 硬 度 值 蠕 化率 Ｖ 要基 本 屈 断 Ｇ主
≥／ ａ ≥／ ａ 率 ≥ （ ＨＢ ＭＰ ＭＰ ％） Ｓ ≥ｆ ） ％ 组 织
一
（） ３ 面积 比例 法
蠕化 率 （ ＝ ０ Ｓ ｇ Ｓ ％） １０ ｖ ／ ｇ
时遇 到的 ＿鉴有美标 准的 ． Ｉ 本期请： ｌ机 闰趣 ｉ 辩蝌
槭研究所张患仇研 究员 攘中解祷； — 如下 ＿ 。 。
式中
ｓｒ ｖ
．
视场 中蠕 虫状石 墨 所 占面积 ； 视场 中石 墨 的总面 积 。
ＲＴ ２ ４０ ｕ４０ ２ Ｒ Ｔ ８ ３０ ｕ３Ｏ ８
ＲＴ ４ ３０ ｕ３０ ４
３５ பைடு நூலகம் ３ｏ ０
２０ ７
Ｏ７ ２ｏ ２ ０ ． ５ ｏ 一 ８ Ｏ７ ｌ３ ２４ ． ５ ９ — ７
１ ． Ｏ １０ ２ ９ ７ ～ ４
珠 光 体 珠 光 体 ５ ０
珠光 体 ＋ 铁 索 体
维普资讯
技术 问答Ｉ亭 莹 墨铸铁的生产授术 Ｉ
的为蠕 墨 。 样抛 光不 浸蚀 ， 大倍数 为 １０倍 。 测 试 放 ０ 检 １ 视场求 平均 值 。 ０个
＿斌勰 － 本刊收到＿些读者来恼 反映在蠕叠 铸铁实际生产、应用 以及设计人员 在零件选材
（ 面积 ） 或 占总 石墨个 数 （ 面积 ） 比例 。 的 因此 首先要 将 金相试 样上 的平 均视 场确 定有 多少 蠕虫状 石 墨 ， 照 对
标准 或定量 金相 图象 分析 判别 ， 大致 上有 三种方 法 ：
Ｒ ＴＯ ３０ Ｕ３０ ０ Ｒ ６ ２０ ｕ． Ｏ Ｉ ２ ６
广
检查 ｌ ０个视 场 平均 。 ９ ．我 国现在 有哪 些有 关蠕 墨铸铁 的标 准？
江苏读者 ： 根兴 戚
１． １目前我 国蠕 墨铸铁 的牌 号是 如何 规定 的？
上 海读 者 ： 张靓利
辆 用 蠕 墨 铸 铁 件 通 用 技 术 条 件 》Ｔ ／ ４４ ９ ） （Ｂ Ｔ ２４ — ３ 的 行 业标 准 。 现在有 关部 门正在 根据行 业建议 考 虑制 订 我 国蠕 墨铸 铁方 面的 国家标 准 。
（） ２ 石墨 数 比例 法 蠕化 率 （ ＝ Ｏ Ｎｖ／ ｖ＋ Ｎｓ） ％） ｌＯ ｇ （Ｎ ｇ ｇ
５
试 样原 始 断面面积 ， ｍｍ ；
式中
Ⅳｖ ｒ
／ｒ Ｖ ｓ
蠕虫状 石 墨数
球状 石 墨数
ｄ —— 试样 原始 直径 ， ｍ。 ｍ
这里要 特别 提示说 明 的是 ： 牌号标 准 中规 定的力
检 查 中规定 ， 球状 石墨 的约 化 系数 ≥０６ 石 墨 面 ．（
积与 石墨 外接 圆面积 之 比 ） ，约化 系数 在＜ ． ≥０３ ０６ ～ ＿
ｏ Ｆ Ｍ ｑ＂中国铸造 装备 与技术 ６２ ０ ｌ ／ ０６
学性 能是指 Ⅱ型标 准 单铸 １块 的测试 结果 。 武 和其 它铸 铁一 样 ， 铁也有 壁 厚敏感 性 （ 蠕 但小 于孕 育铸铁 ） ｊ 。片
２０ ４ ｌ５ ９
１ ． ５ ３
１０ ２ ７ ４ ～ ｌ ｌ — ９ ２ｌ ｌ７
铁 索 体＋ 珠 光 体 铁 索 体
’（ ） 照标 准 图评定 １对 《 墨 铸铁 金 相标 准》 Ｊ ／ ８ ９ １ ９ ）规 定 ， 蠕 （Ｂ Ｔ ３ ２ — ９ ９
注 ： ． ｕ 、 ０， １Ｒ １ ６ 允许 热 处 理 达 到 。 后 伸 长 率 作 为 验 收 要求 。 ２ 断
曾规 定蠕 墨铸铁 的蠕 化率 ≥
８％。但 在上世 纪 ８ ０ ０年代 末 ，
我 国制订《 蠕墨铸铁件技术标 准》 ， 时 结合我国的国情 ， 我们 规 定 了蠕墨铸 铁蠕 化率 ≥ ５ ％， ０ 并在 标 准 中规 定 ， 可根 据 铸件 的不同用途和特点 ， 经供
需 双 方 协 商 ， 化率 可 按 商 定 蠕 的 要 求 来 验 收 （ 如 ≥８％ 例 ０ 同一 包蠕铁 铁 液浇 注不 同的铸 件 ， 往往 薄壁 铸件 蠕 化 或 ≥３％等 ） ０ 。这是 因为 ：
维普资讯
技术问答 ｌ 铸铁的生产技术 孀霉
１．国外蠕 墨铸铁标准中 ２
蠕 化 率 一 般 规 定 为 ≥８ ％ ， ０ 为
什么我国蠕化率定在≥５％？ ０
北 京读者 ： 涛 李 答 ： 国、 国 、 士 、 英 美 瑞 罗 马 尼 亚 等 国 以 及 国 际铸 造 技 术 协会 ７６蠕 墨 铸铁 委员 会都 ．
检 查石 墨蠕 化 率 时 ，试 样 抛光 不 浸 蚀 ，放 大倍 数 为 １０倍 ， 大多 数视 场 对照 图 片评 定 。蠕化 率 级 别从 ０ 按 蠕 ９％～ １％ ， 差 １％共分 ９级 。在评 定 蠕化 率 ５ 蠕 ５ 级 ０
时， 允许 个别 视场 出现 ＜ ％的 片状石 墨 。该种 方 法对 ５
ｌ ． 墨铸铁 的蠕 化率 是如何 评定 的？ ０蠕
河 南读者 ： 力成 王 答 ：蠕 化率 表 示 铸铁 石 墨 中蠕 虫 状 石 墨 的个 数
试样一般应优先选用 Ⅱ 若选用标准Ⅱ型以外试块 型，
以及 附铸试 块 ， 直接 取 自铸件 本体 时 应经供 需 双方 或 协商 和确 定验收 标准 。
于不 同检 测 人员 ， 因经 验不 足 ， 有少 量偏 差 。 或 会
２根据不同铸件要求 ， ． 经供需 双方协商蠕化率可符合特定要求（ 例
如 ≥８ ％或 ≥３ ％等 ） ０ Ｏ 。
如果 因技 术原 因需要 采取 其他 直 径的试 样 ， 应符 合 下列 条件 ：
Ｌ＝ ． ＶＳ ｏ５６ ５ ｏ或 Ｌ＝ ｄ ｏ５ 式中 Ｌ—— 试样 原始 标距 长度 ， ｍ； 。 ｍ

合集下载

蠕墨铸铁生产技术及工艺

蠕墨铸铁生产技术及工艺


铁 。此 后 国 外 许 多 国 家 相 继 开 展 了 此 方 面 的 研 究
及 应 用 。
我 国 在 此 方 面 研 究 较 早 。 山 东 省 机 械 设 计 院
收 稿 日期 ：ｏ １ ０ — ０ ２ ｏ — ９ １
２ 世 纪 ７ － ０年 代 末 是 蠕 墨 铸 铁 研 究 最 为 ０ ０ ８ 活 跃 的 时 期 ， 此 期 间 国 内 外 发 表 了 大 量 有 关 的 在
维普资讯
ＳＲ Ｙ Ｕ ｖＥ
文 章 编 号 ： ０ －８３ （ ０ １ ０３ ４５ ２ ０２） －０ ０３ ０３８ －０４
述
蠕 墨 铸 铁 生产 技 术 及 －艺 ｒ －
于 化 Ｉ Ｉ Ｉ 奠
（ 东 大 学 山
材 料 科 学 与 工 程 学 院 ， 东 山
“蠕 虫 状 ” ， 学 性 能 高 于 力
良 的 产 物 而 设 法 消 除 。 １ ５ 年 ＪＷ ． ｔ ｓ等 基 于 ９６ ． Ｅｓ ｃ
其 有 比灰 铸 铁 高 的 强 度 和 比球 铁 高 的导 热 性 ， 设
想 其 具 有 高 的 抗 热 疲 劳 性 能 而 首 先 建 议 采 用 蠕
Ａ ｂｓ ｒａｃｔ： Ｂ ａｓ ｔ ｅｄ ｏｎ ｔ ｈｅ ｐｒ ｄｕｃ ｉ ｅｘｐｅｒ ｅｎｃｅ ｏ ｔ ｏｎ ｉ ａｎｄ ｋｎｏｗ ｌ ｅｄｇｅ ， ｔ ｈｅ ａｕｔ ｒ ｈｏ ｅｘｐｌ ｎｅｄ ｈｏｗ ｔ ｉ ａｉ ｏ ｎｃｒ ｅａｓ ｅ ｔ ｈｅ ｐｒ ｏｐｅ ｔ ｅｓ ｏｆ‘ｇｒ ｉ ｏｎｓ ｂｙ ｓ ｒ ｃｔ ｙ ｃｏｎｔ ｏｌ ｉ ｔ ｍ ｅ ａｌ ｕｒ ｃａｌ ｆ ｒｉ ａｙ ｒ ｔｉ ｌ ｒ ｌ ｎｇ ｈｅ ｔ ｌ ｇｉ ａｃｔ ｓ ｉ ｏｒ ｎｃｌ ｕｄｉ ｎｇ ｔ ｈｅ ｍ ｅｌ ｉ ｔ ｎｇ
蠕墨铸铁柴油机气缸体喂丝蠕化稳定生产工艺

蠕墨铸铁柴油机气缸体喂丝蠕化稳定生产工艺

蠕墨铸铁柴油机气缸体喂丝蠕化稳定生产工艺随着工业化的发展，柴油机的应用越来越广泛，尤其是在农业、交通和航空等领域。

柴油机的气缸体是其最重要的组成部分之一，因为它直接影响着柴油机的性能和寿命。

而蠕墨铸铁气缸体是目前柴油机行业中最为流行的一种材料，因为它具有高强度、高韧性、高温强度和良好的耐腐蚀性等特点。

但是，蠕墨铸铁气缸体的生产过程中存在一些问题，比如喂丝不均匀、蠕化不稳定等，这些问题直接影响着蠕墨铸铁气缸体的质量和生产效率。

因此，本文将从蠕墨铸铁柴油机气缸体喂丝蠕化稳定生产工艺的角度出发，探讨如何提高蠕墨铸铁气缸体的生产效率和质量。

一、蠕墨铸铁柴油机气缸体的特点蠕墨铸铁是一种高强度、高韧性、高温强度和良好的耐腐蚀性的铸铁材料。

它的主要成分是铁、碳、硅、锰、钼、钒等元素，其中碳含量在2.5%~4%之间。

蠕墨铸铁的名称来源于其具有球状蠕墨石墨颗粒的特点，这种球状蠕墨石墨颗粒可以有效地阻止铸铁的断裂和延展，并提高铸铁的机械强度和韧性。

蠕墨铸铁的另一个特点是其具有良好的液态流动性和浇注性能，这使得它成为一种理想的铸造材料。

二、蠕墨铸铁柴油机气缸体的生产工艺蠕墨铸铁柴油机气缸体的生产工艺主要包括模具制造、铸造、喂丝、蠕化、冷却、清理、加工等环节。

其中，喂丝和蠕化是蠕墨铸铁气缸体生产过程中最关键的环节之一，因为它们直接影响着铸铁的质量和生产效率。

1、喂丝喂丝是将熔融的蠕墨铸铁从炉子中倒入模具中的过程。

在喂丝过程中，需要控制铸铁的流速和流量，以确保铸铁充满整个模具，并且不会出现短缺或溢出的情况。

此外，喂丝还需要控制铸铁的温度和化学成分，以确保铸铁的质量和性能。

2、蠕化蠕化是使蠕墨铸铁中的球状蠕墨石墨颗粒形成的过程。

蠕化的过程是在高温下进行的，通常在1400℃左右进行。

在蠕化过程中，需要控制铸铁的温度、时间和压力，以确保铸铁中的球状蠕墨石墨颗粒形成并分布均匀。

此外，蠕化还需要控制铸铁的化学成分和热处理条件，以确保铸铁的质量和性能。

蠕墨铸铁简介

蠕墨铸铁简介

中文名称：蠕墨铸铁英文名称：vermicular cast iron定义：铁液经过蠕化处理大部分石墨呈蠕虫状的铸铁。

应用学科：机械工程（一级学科）；铸造（二级学科）；铸造合金（三级学科）简介蠕墨铸铁作为一种新型铸铁材料出现在20世纪60年代。

我国是研究蠕墨铸铁最早的国家之一。

1966年山东省机械设计研究院发表了稀土高强度灰铸铁论文，标志了我国蠕墨铸铁生产技术的研制成功。

通常蠕墨铸铁是铸造以前加蠕化剂（镁或稀土）随后凝固而制得的。

迄今为止，国内外研究结果一致认为，稀土是制取蠕墨铸铁的主导元素。

我国稀土资源富有，为发展我国蠕墨铸铁提供了极其有利的条件和物质基础。

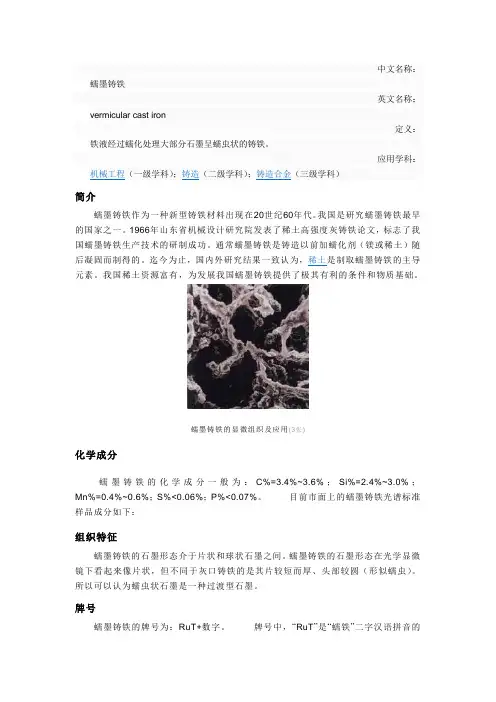

蠕墨铸铁的显微组织及应用(3张)化学成分蠕墨铸铁的化学成分一般为：C%=3.4%~3.6%；Si%=2.4%~3.0%；Mn%=0.4%~0.6%；S%<0.06%；P%<0.07%。

目前市面上的蠕墨铸铁光谱标准样品成分如下：组织特征蠕墨铸铁的石墨形态介于片状和球状石墨之间。

蠕墨铸铁的石墨形态在光学显微镜下看起来像片状，但不同于灰口铸铁的是其片较短而厚、头部较圆（形似蠕虫）。

所以可以认为蠕虫状石墨是一种过渡型石墨。

牌号蠕墨铸铁的牌号为：RuT+数字。

牌号中，“RuT”是“蠕铁”二字汉语拼音的大写字头，为蠕墨铸铁的代号；后面的数字表示最低抗拉强度。

例如：牌号RuT300表示最低抗拉强度为300MPa的蠕墨铸铁。

性能蠕虫状石墨的形态介于片状与球状之间，所以蠕墨铸铁的力学性能介于灰铸铁和球墨铸铁之间，其铸造性能、减振性和导热性都优于球墨铸铁，与灰铸铁相近。

编辑本段应用领域由于蠕墨铸铁兼有球墨铸铁和灰铸铁的性能，因此，它具有独特的用途，在钢锭模、汽车发动机、排气管、玻璃模具、柴油机缸盖、制动零件等方面的应用均取得了良好的效果。

特别是我国第二汽车厂蠕墨铸铁排气管流水线的投产，标志着我国蠕墨铸铁生产已达到高水平。

到目前为止，世界蠕墨铸铁的产量尚难以统计，这是因为蠕墨铸铁往往被统计在灰铸铁的产量之内，而不是从单独的项目统计。

蠕墨铸铁生产技术控制要点总结

蠕墨铸铁生产技术控制要点总结

蠕墨铸铁生产技术控制关键点总结1.熔炼过程要快速熔化：减小白口宽度白口＜10mm，增强石墨化能力。

2.过热：改变铁水的遗传性，使碳族元素重组。

3.选择合适的CE值对石墨的生长很有利。

4.采用三明治蠕化必须把握好包子的温度以及出炉温度，出铁量必须定量是确保蠕化效果的关键。

5.根据入水工艺，确定浇注温度目的是保证后期的孕育剂能充分熔化，否则铁水的过冷度大极容易出现碳化物。

6.控制好合适的镁硫比，是控制蠕化率的关键。

具体结合压盘2满足现在手工浇注工艺生产的条件第一：原铁水必须下列要求才可以出炉C Si Mn S P Cr Sn3.55-3.65 1.88-1.980.35-0.450.012-0.018≤0.05≤0.10.015-0.025第二：出炉温度必须控制在1540±10℃，出铁重量500-510kg，原铁水取白口≤10mm，每次生产做第一炉时取碳硫试片与光谱对照，准确确定碳量。

第三：ZFCV4#加入量为0.34-0.35%将合金倒入到合金室后摊平倒入压包育剂再次摊平使用2#（小铁饼）盖平即可，不再覆盖任何覆盖剂。

第四：浇注包使用P2或P30浇注包使用前目测合金室深度和圆周是否规则检查，检查合格的包子使用瓦斯烘烤，烘烤时间≥2小时，2小时后使用红外线测温仪测量包子的包号处铁皮的温度≥180℃方可使用否则禁用，使用前，打最后一次光谱前一定要用铁水烫一次，目视包子有排气孔是否有水气冒出如果有则包子不能使用退回，合格的包子烫5分钟后回炉。

原铁水光谱合格后方可出炉。

第五：浇注注意事项：A）浇注前先测量浇注温度合格（1460-1370℃）如果温度过高则加一个抛B）浇注前要造一箱型之后开始浇注保证铁水充型平稳，否则浇注不平稳铁水飞溅易造成串铁出现冷豆缺陷，浇注完一箱后做首箱标示。

C）浇注结束前5箱测量尾箱温度和取光谱试样，浇注完后则做好标示下次浇注是必须隔离3箱以上开始浇注。

D)浇注前做好准备工作，测温仪，取样勺，随流孕育器孕育咀的更换使用直径为¢4mm，孕育剂使用si-sr孕育剂。
