变压器安规结构要求变压器是电力系统中非常常见和重要的设备之一，用于将电网的高压电能转换为适用于家庭、企事业单位的低压电能。
由于其特殊的工作环境和高压电能的传输，变压器的安规结构至关重要。
本文将详细介绍变压器安规结构的要求。
1.外壳材料：变压器的外壳通常采用铁皮或不锈钢材料制成，以确保良好的机械强度和耐腐蚀性。
2.内部隔离：变压器的内部应有清晰的隔离，确保其高压部分与低压部分完全隔离，以避免电击危险。
在变压器内部，高压绕组和低压绕组之间通常会有隔板进行隔离。
3.绝缘材料：变压器内部的电绝缘材料应具有良好的绝缘性能，耐高温、阻燃和耐黄变等特点。
常见的绝缘材料包括绝缘纸、绝缘漆、绝缘胶带等。
4.绝缘涂层：变压器的外表面应涂有绝缘涂层，以增加绝缘强度和防腐蚀性能。
常见的绝缘涂层材料有绝缘漆、环氧树脂等。
5.接地保护：变压器应具备良好的接地保护，以提供过电压保护和防止漏电危险。
变压器的低压侧和中性点通常接地，采用导电性能好的铜杆进行接地。
6.冷却系统：变压器会产生大量热量，因此应有良好的冷却系统来保持其正常运行温度。
常见的冷却系统有自然通风冷却和强制通风冷却。
7.避雷器：由于变压器工作在高压环境下，为了防止雷击，需要在变压器的高压侧安装避雷器，将雷击电流引至接地。
8.保护装置：变压器应具备过载保护、短路保护、欠压保护等功能的保护装置。
这些保护装置能够在异常情况下自动切断电源，保护变压器和电力系统的安全运行。
9.标识标牌：变压器上应有清晰的标识标牌，包括型号、额定电压、额定电流、制造商等信息，以便维修和检查。
10.维护和保养：变压器的安规结构还应包括方便维护和保养的设计。
例如，变压器内部需要留有足够的空间，方便维修人员进行检查和更换零部件。
综上所述，变压器的安规结构要求包括外壳材料、内部隔离、绝缘材料、绝缘涂层、接地保护、冷却系统、避雷器、保护装置、标识标牌和维护保养等。
这些要求旨在确保变压器在常规工作和异常情况下的安全可靠运行，保护电力系统的稳定供电。
高频变压器安规介绍pptxx年xx月xx日•变压器安全概述•高频变压器安规要求•高频变压器安全应用•高频变压器安全风险目•高频变压器安全检测•高频变压器安全培训录01变压器安全概述变压器的安全问题变压器过热由于线圈电流过大或磁芯损耗等因素导致变压器温度升高，可能引发火灾等安全问题。
变压器电磁辐射由于变压器工作过程中产生交变磁场，可能对周围环境和人体健康造成影响。
变压器安全距离不足变压器与周围物体距离过近，可能导致电击等危险。
变压器安全标准与规范国际电工委员会（IEC）标准IEC 60076-1标准对电力变压器安全性能和试验方法做出了具体规定。
要点一要点二国家标准（GB）我国根据IEC标准制定了相应的国家标准，如GB 1094.1-2008等。
行业标准为确保变压器安全，各行业也制定了一系列相关标准，如DL/T 1308-2013等。
要点三高频变压器的安全特点高频变压器产生的磁场和电场强度较大，对周围环境和人体健康可能产生一定影响。
高频变压器的绝缘材料和结构对其安全性能具有重要影响，需特别关注其耐压能力和温升情况。
高频变压器具有更高的效率和节能优势，但同时其安全风险也更高。
02高频变压器安规要求高频变压器安全规定了解高频变压器的安全规定是确保设备安全运行和人员安全的必要条件。
熟悉高频变压器安全法规和标准，如国家电气安全法规和电磁辐射标准等。
掌握变压器的安全使用方法和注意事项，包括使用环境、使用方法、异常情况处理等。
高频变压器安全设计高频变压器安全设计应遵循结构简单、易于维护和更换的原则。
针对不同的应用场景和使用环境，设计符合规范的变压器，确保设备的稳定性和安全性。
在设计中考虑到异常情况下的保护措施，如过载、短路、过压等异常情况的处理和保护。
高频变压器安全认证高频变压器必须通过相关的安全认证，以确保其符合国家安全标准和国际电工委员会(IEC)标准。
熟悉常见的安全认证标准，如中国国家强制性产品认证(CCC)、国际电工认证(CE)等。

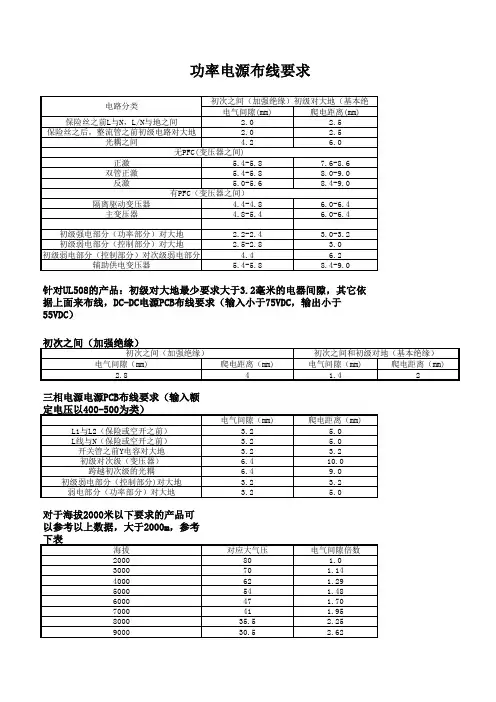

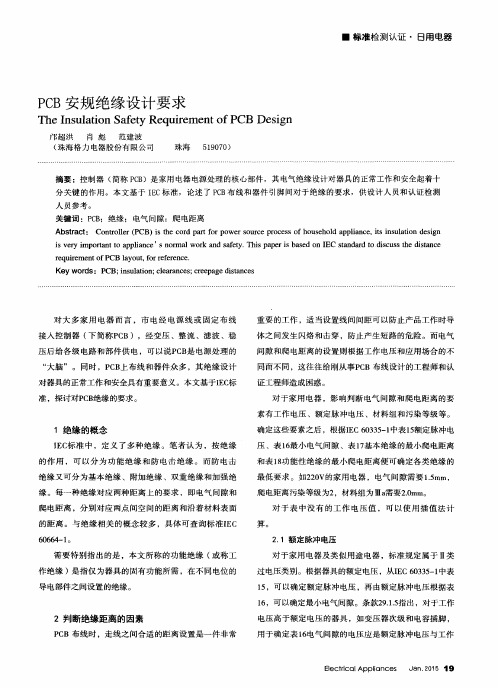

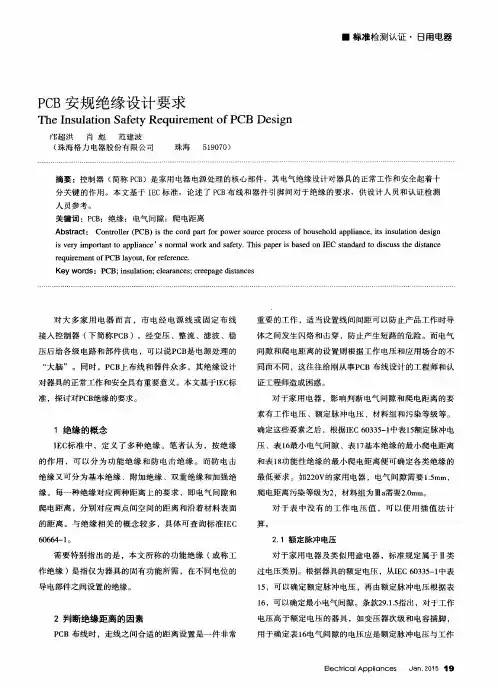

安全距离及其相关安全要求安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。
2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。
电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.NPE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。
一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm（一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。
爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。
（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm要开槽。
（5）、二次侧部分之间≥0.5mm即可（6）、二次侧地对大地≥2.0mm以上（7）、变压器两级间≥8.0mm以上3、绝缘穿透距离：应根据工作电压和绝缘应用场合符合下列规定：——对工作电压不超过50V（71V交流峰值或直流值），无厚度要求；——附加绝缘最小厚度应为0.4mm；——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的，则该加强绝缘的最小厚度应为0.4mm。
高频变压器的安规要求引言：高频变压器是一种用于变换交流电压或电流的电气设备，广泛应用于电力系统、通信设备、电子设备等领域。
为了确保高频变压器的安全运行和使用，世界各国都制定了一系列的安规要求。
本文将重点介绍高频变压器的安规要求，包括电气安全、电磁兼容性和环境保护等方面。
一、电气安全要求：1. 绝缘强度：高频变压器在工作过程中需要承受较高的电压和电流，因此绝缘强度是一个重要的安规要求。
高频变压器的绝缘材料应具有足够的耐压能力，以确保不会发生绝缘击穿的情况。
2. 接地保护：高频变压器应具备良好的接地保护措施，以防止因接地故障而导致的电击、火灾等事故。
接地电阻应符合国家、地区或行业的规定要求。
3. 温度控制：高频变压器在工作时会产生一定的热量，所以温度控制是一个重要的安规要求。
变压器的温升应在规定范围内，以防止过热引发火灾等危险。
4. 过载保护：为了防止高频变压器因长时间过载而损坏，需要配置适当的过载保护装置。
这可以是熔断器、热保护开关等，以保护变压器的正常运行。
二、电磁兼容性要求：1. 抗干扰能力：高频变压器应具备一定的抗干扰能力，不受外界电磁场干扰而导致工作异常。
变压器的线圈和结构应设计合理，以减小对外界电磁场的敏感性。
2. 辐射干扰：高频变压器在工作时会产生一定的辐射电磁场，需要符合国家或地区对于辐射干扰的规定。
这可以通过合理的屏蔽设计和滤波器等措施来实现。
3. 互容性：高频变压器与其他电气设备之间应具备良好的互容性，以确保不会相互干扰。
这需要通过设计合理的输入输出接口、防雷措施等来实现。
三、环境保护要求：1. 材料选择：高频变压器的材料应符合环保要求，不含有对人体或环境有害的物质，如铅、汞、镉等。
这可以通过选择符合环保标准的材料来实现。
2. 节能设计：高频变压器在设计中应考虑节能性能，减少能源消耗。
这可以通过降低变压器的损耗、提高效率等方式来实现。
3. 废弃物处理：高频变压器在报废后应进行正确的废弃物处理，以减少对环境的污染。
（修编版）2018—10—26发布2018—11—01实施国家电力投资集团有限公司发布目录前言1范围 (1)2规范性引用文件 (1)3术语和定义 (2)4总体要求 (3)5高压设备工作的基本要求 (7)5.1电气设备的运行值班工作 (7)5.2高压设备的巡视 (9)5.3电气操作 (10)5.4高压电气设备上的工作分类和相关规定 (15)6保证安全的组织措施 (15)6.1工作工作，保证安全的组织措施 (15)6.2工作票制度 (16)6.3工作许可制度 (21)6.4工作监护制度 (21)6.5工作间断、转移和终结制度 (23)7保证安全的技术措施 (24)7.1在全部停电或部分停电的电气设备上工作的技术措施 (24)7.2停电 (25)7.3验电、装设接地线 (26)7.4悬挂标示牌和装设遮栏（围栏） (29)8线路作业时发电厂和变电站的安全措施 (30)9发电机、高压电动机和变压器的检修、维护工作 (31)9.1发电机、高压电动机的检修、维护工作 (31)9.2变压器的检修、维护工作 (34)10在GIS、六氟化硫电气设备上的工作 (35)10.1GIS、六氟化硫电气设备室及工作环境的基本要求 (35)10.2GIS、六氟化硫电气设备巡视、检修等工作的基本要求 (36)10.3六氟化硫气体管理、操作基本要求 (37)11在停电的低压配电装置、低压电动机和低压导线上的工作 (39)12在二次系统上的工作 (40)12.1在二次系统上工作填用工作票的规定 (40)12.2在二次系统上工作填用安全措施票的规定 (41)12.3二次系统工作前的准备 (42)12.4二次系统工作中的安全规定 (43)13电气试验 (45)13.1高压试验 (45)13.2使用携带型仪器的测量工作 (47)13.3使用钳形电流表的测量工作 (48)13.4使用绝缘电阻表测量绝缘的工作 (48)14电力电缆工作 (49)14.1电缆工作基本要求 (49)14.2电力电缆作业时的安全措施 (50)14.3电力电缆试验安全措施 (51)15其他安全措施 (52)附录A （资料性附录）紧急救护技术规范 (54)附录B（规范性附录）绝缘安全工器具试验项目、周期和要求 (73)附录C（规范性附录）登高安全工具试验项目、周期和要求 (77)附录D（资料性附录）电气操作票格式 (78)附录E（资料性附录）电气第一种工作票格式 (79)附录F（资料性附录）电气第二种工作票格式 (82)附录G（资料性附录）作业安全风险控制卡格式 (84)附录H（资料性附录）检修设备试运行申请单格式 (86)附录I（资料性附录）检修设备试运行后恢复工作申请单 (87)附录J（资料性附录）标示牌式样 (88)附录K（资料性附录）电气二次工作安全措施票格式 (90)前言《国家电力投资集团公司电力安全工作规程（发电厂和变电站电气部分）》（国家电投安环〔2016〕399号，以下简称2016版电气安规）于2016年10月份实施，在加强集团公司电力安全管理，规范各类人员的作业行为，保证人身、设备和电网安全、减少事故发生等方面发挥了重要作用。

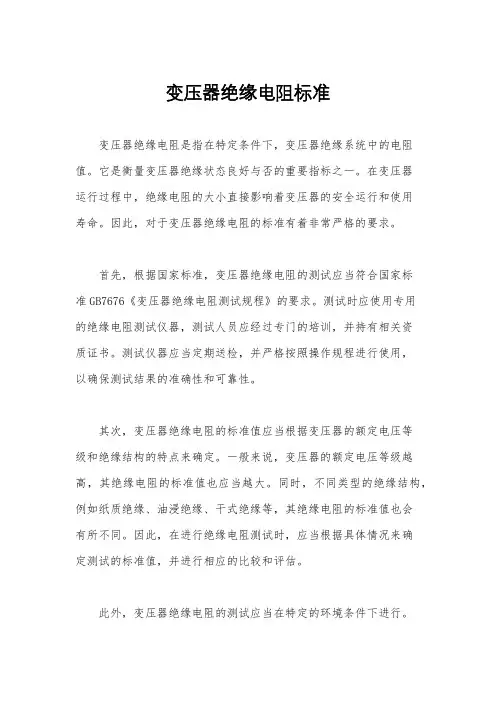

变压器绝缘电阻标准变压器绝缘电阻是指在特定条件下，变压器绝缘系统中的电阻值。
它是衡量变压器绝缘状态良好与否的重要指标之一。
在变压器运行过程中，绝缘电阻的大小直接影响着变压器的安全运行和使用寿命。
因此，对于变压器绝缘电阻的标准有着非常严格的要求。
首先，根据国家标准，变压器绝缘电阻的测试应当符合国家标准GB7676《变压器绝缘电阻测试规程》的要求。
测试时应使用专用的绝缘电阻测试仪器，测试人员应经过专门的培训，并持有相关资质证书。
测试仪器应当定期送检，并严格按照操作规程进行使用，以确保测试结果的准确性和可靠性。
其次，变压器绝缘电阻的标准值应当根据变压器的额定电压等级和绝缘结构的特点来确定。
一般来说，变压器的额定电压等级越高，其绝缘电阻的标准值也应当越大。
同时，不同类型的绝缘结构，例如纸质绝缘、油浸绝缘、干式绝缘等，其绝缘电阻的标准值也会有所不同。
因此，在进行绝缘电阻测试时，应当根据具体情况来确定测试的标准值，并进行相应的比较和评估。
此外，变压器绝缘电阻的测试应当在特定的环境条件下进行。
一般来说，测试环境的温度和湿度会对测试结果产生影响，因此应当在相对稳定的环境条件下进行测试，并对测试结果进行相应的修正。
同时，测试过程中应当避免外部干扰，确保测试结果的准确性。
最后，变压器绝缘电阻的测试结果应当记录并进行分析。
测试结果应当及时归档，并与历史数据进行比较。
对于测试结果异常的情况，应当及时进行分析，并采取相应的措施进行处理。
同时，应当建立健全的变压器绝缘状态监测体系，定期进行绝缘电阻测试，并对测试结果进行评估，以保证变压器的安全运行。
综上所述，变压器绝缘电阻标准的确定和测试是非常重要的。
只有严格按照国家标准进行测试，并根据实际情况确定合理的标准值，才能保证变压器的安全运行和使用寿命。
希望各相关单位能够重视变压器绝缘电阻的测试工作，确保变压器的安全可靠运行。
