实验：验证机械能守恒定律典型例题剖析

《验证机械能守恒定律》一、实验题1.利用气垫导轨验证机械能守恒定律，实验装置如图甲所示，水平桌面上固定一水平的气垫导轨，导轨上A点处有一滑块，其质量为M，左端由跨过轻质光滑定滑轮的细绳与一质量为m的小球相连。

调节细绳的长度使每次实验时滑块运动到B点处与劲度系数为k的弹簧接触时小球恰好落地，测出每次弹簧的压缩量x，如果在B 点的正上方安装一个速度传感器，用来测定滑块到达B点的速度，发现速度v与弹簧的压缩量x成正比，作出速度v随弹簧压缩量x变化的图象如图乙所示，测得图象的斜率。

在某次实验中，某同学没有开启速度传感器，但测出了A、B两点间的距离为L，弹簧的压缩量为，重力加速度用g表示，则：滑块从A处到达B处时，滑块和小球组成的系统动能增加量可表示为______，系统的重力势能减少量可表示为______，在误差允许的范围内，若则可认为系统的机械能守恒。

用题中字母表示在实验中，该同学测得，弹簧的劲度系数，并改变A、B间的距离L，作出的图象如图丙所示，则重力加速度______。

2.某实验小组进行“验证机械能守恒定律”的实验．甲同学用如图所示的实验装置验证机械能守恒定律，将电火花计时器固定在铁架台上，把纸带的下端固定在重锤上，纸带穿过电火花计时器，上端用纸带夹夹住，接通电源后释放纸带，纸带上打出一系列的点，所用电源的频率为，实验中该同学得到一条点迹清晰的纸带如图所示，其中O点为打点计时器打下的第一个点．纸带连续的计时点A、B、C、D至第1个点O的距离如图所示，已知重锤的质量为，当地的重力加速度为，从起始点O到打下C点的过程中，重锤重力势能的减少量为______J，重锤动能的增加量为__________J，从以上数据可以得到的结论是__________结果保留3位有效数字．乙同学利用上述实验装置测定当地的重力加速度．他打出了一条纸带后，利用纸带测量出了各计数点到打点计时器打下的第一个点的距离h，算出了各计数点对应的速度v，以h为横轴，以为纵轴画出了如图所示的图线．由于图线明显偏离原点，若测量和计算都没有问题，在实验的操作上其原因可能是__________乙同学测出该图线的斜率为k，如果阻力不可忽略，则当地的重力加速度g__________选填“大于”、“等于”或“小于”．丙同学用如图所示的气垫导轨装置来验证机械能守恒定律，由导轨标尺可以测出两个光电门之间的距离L，窄遮光板的宽度为d，窄遮光板依次通过两个光电门的时间分别为、，滑块在气垫导轨上运动时空气阻力不计，为验证机械能守恒定律，还需测量的物理量是，机械能守恒的表达式为3.某研究生学习小组为了研究“两小球碰撞过程中动能的损失率”即碰撞中系统动能的损失与系统碰撞前初动能的比值，设计了如图所示的装置进行如下的实验操作：Ⅰ先将斜槽轨道的末端调整水平，在一块平木板表面先后钉上白纸和复写纸，并将该木板竖直立于靠近槽口处，使小球a从斜槽轨道上某固定点处由静止释放，撞到木板并在木板上留下痕迹O；Ⅱ将木板向右平移适当的距离，再使小球a从原固定点由静止释放，撞在木板上得到痕迹B；Ⅲ然后把半径相同的小球b静止放在斜槽轨道水平段的最右端，让小球a仍从原固定位置由静止开始滚下与小球b相碰后，两球撞在木板上得到痕迹A和C：Ⅳ用天平测量a、b两小球的质量分别为、，用刻度尺测量纸上O点到A、B、C三点的距离分别为、和．本实验中所选用的两小球质量关系为________填“”、“”或“”；用本实验中所测得的量表示，其表达式为________________．4.用如图所示装置可验证机械能守恒定律，轻绳两端系着质量相等的物块A、B，物块B上放一金属片C，铁架台上固定一金属圆环，圆环处在物块B的正下方。

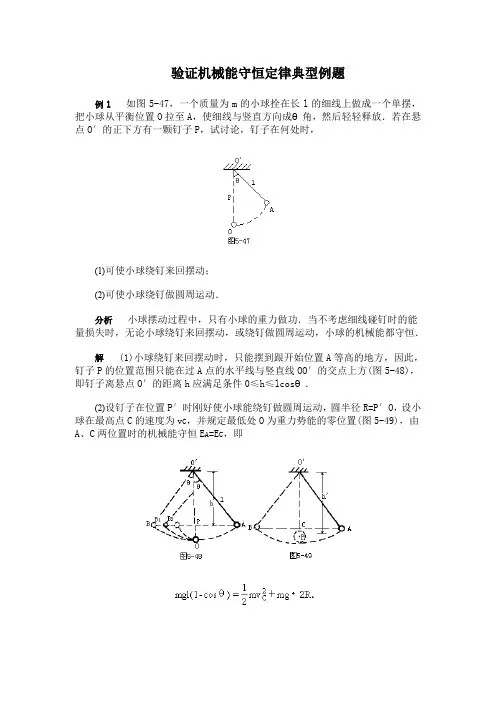

验证机械能守恒定律典型例题例1如图5-47，一个质量为m的小球拴在长l的细线上做成一个单摆，把小球从平衡位置O拉至A，使细线与竖直方向成θ角，然后轻轻释放．若在悬点O′的正下方有一颗钉子P，试讨论，钉子在何处时，(1)可使小球绕钉来回摆动；(2)可使小球绕钉做圆周运动．分析小球摆动过程中，只有小球的重力做功．当不考虑细线碰钉时的能量损失时，无论小球绕钉来回摆动，或绕钉做圆周运动，小球的机械能都守恒．解(1)小球绕钉来回摆动时，只能摆到跟开始位置A等高的地方，因此，钉子P的位置范围只能在过A点的水平线与竖直线OO′的交点上方(图5-48)，即钉子离悬点O′的距离h应满足条件0≤h≤lcosθ．(2)设钉子在位置P′时刚好使小球能绕钉做圆周运动，圆半径R=P′O，设小球在最高点C的速度为v C，并规定最低处O为重力势能的零位置(图5-49)，由A、C两位置时的机械能守恒E A=E C，即①又因为刚好能越过C点做圆运动，此时绳中的张力为零，由重力提供向心力，即②所以钉子P′离悬点O′的距离如果钉子位置从P′处继续下移，则小球将以更大的速度越过圆周的最高点，此时可由绳子的张力补充在最高点时所需的向心力，仍能绕钉子做圆周运动．所以，在绕钉做圆运动时，钉子离悬点的距离h′应满足条件说明由本题的解答可知，位置P是小球能绕钉来回摆动的最低位置；位置P′是小球能绕钉做圆周运动的最高位置．如钉子在PP′之间，则悬线碰钉后，先绕钉做圆运动，然后将在某一位置上转化为斜抛运动．例2一内壁光滑的环形细圆管，位于竖直平面内，环的半径为R(比细管的半径大得多)．在圆管中有两个直径与细管内径相同的小球(可视为质点)．A球的质量为m1，B球的质量为m2．它们沿环形圆管顺时针运动，经过最低点时的速度都为v0设A球运动到最低点时，B球恰好运动到最高点，若要此时两球作用于圆管的合力为零，那么m1、m2、R与v0应满足的关系式是____．分析 A球运动到最低点时，由外壁对它产生的弹力N A和A球重力m1g的合力作为向心力，即①A球对外壁产生的压力N A′大小等于N A，方向沿半径背离圆心(图 5-50)．要求对圆管的合力为零，B球在最高点时也必须对外壁(不可能是内壁)产生一个等量的压力N B′．因此，B球在最高点有向外壁挤压的作用，由外壁对它产生的弹力N B和球重m2g的合力作为向心力(图5-51)．设B球在最高点的速度为v B，据向心力公式和机械能守恒有②根据题意 N A′=N B′，即要求例3 如图5-52所示，半径为r，质量不计的圆盘盘面与地面相垂直，圆心处有一个垂直盘面的光滑水平固定轴O，在盘的最右边缘固定有一个质量为m 的小球A，在O点的正下方离O点r/2处固定一个质量也为m的小球B．放开盘让其自由转动，问：(1)当A球转到最低点时，两小球的重力势能之和减少了多少？(2)A球转到最低点时的线速度是多少？(3)在转动过程中半径OA向左偏离竖直方向的最大角度是多少？分析两小球势能之和的减少，可选取任意参考平面(零势能位置)进行计算．由于圆盘转动过程中，只有两小球重力做功，根据机械能守恒即可列式算出A球的线速度和半径OA的最大偏角．解 (1)以通过O的水平面为零势能位置，开始时和A球转到最低点时两球重力势能之和分别为E P2=E P A+E P B=-mgr＋0＝-mgr．所以两球重力势能之和减少(2)由于圆盘转动过程中，只有两球重力做功、机械能守恒，因此，两球重力势能之和的减少一定等于两球动能的增加．设A球转到最低点时，A、B两球的速度分别为v A、v B，则因A、B两球固定在同一个圆盘上，转动过程中的角速度(设为ω)得 v A=2v B．(3)设半径OA向左偏离竖直线的最大角度为θ(图5-53)，该位置的机械能和开始时机械能分别为由机械能守恒定律E1=E3，即即 2cosθ=1＋sinθ．两边平方得 4(1-sin2θ)＝1＋sin2θ＋2sinθ，5sin2θ＋2sinθ-3=0，。

高考物理专题 验证机械能守恒定律（含答案）1. 在“用DIS 研究机械能守恒定律”的实验中，用到的传感器是 传感器。

若摆锤直径的测量值大于其真实值会造成摆锤动能的测量值偏 。

（选填：“大”或“小”）。

【答案】光电门；大【解析】在实验中，摆锤的速度通过光电门进行测量，测量的速度是通过小球直径d 与挡光时间的比值进行计算，为：dv t=∆，当摆锤直径测量值大于真实值时，小球直径d 会变大，导致计算出的小球速度变大，故小球动能也会变大。

2. 如图所示，打点计时器固定在铁架台上，使重物带动纸带从静止开始自由下落，利用此装置验证机械能守恒定律。

①对于该实验，下列操作中对减小实验误差有利的是______________。

A ．重物选用质量和密度较大的金属锤 B ．两限位孔在同一竖直面内上下对正 C ．精确测量出重物的质量D ．用手托稳重物，接通电源后，撒手释放重物②某实验小组利用上述装置将打点计时器接到50 Hz 的交流电源上，按正确操作得到了一条完整的纸带，由于纸带较长，图中有部分未画出，如图所示。

纸带上各点是打点计时器打出的计时点，其中O 点为纸带上打出的第一个点。

重物下落高度应从纸带上计时点间的距离直接测出，利用下列测量值能完成验证机械能守恒定律的选项有____________。

A ．OA 、AD 和EG 的长度 B ．OC 、BC 和CD 的长度 C ．BD 、CF 和EG 的长度 C ．AC 、BD 和EG 的长度 【答案】①AB ； ②BC 。

【解析】①重物选用质量和密度较大的金属锤，减小空气阻力，以减小误差，故A 正确；两限位孔在同一竖直面内上下对正，减小纸带和打点计时器之间的阻力，以减小误差，故B 正确；验证机械能守恒定律的原理是：21222121mv mv mgh -=，重物质量可以消去，无需精确测量出重物的质量，故C 错误；用手拉稳纸带，而不是托住重物，接通电源后，撒手释放纸带，故D 错误。

实验六　验证机械能守恒定律（解析版）1.实验原理 (1)在只有重力做功的自由落体运动中,物体的重力势能和动能互相转化,但总的机械能保持不变,若物体某时刻瞬时速度为v ,下落高度为h ,则重力势能的减少量为mgh ,动能的增加量为mv 2,看它们在实验误差允许12的范围内是否相等,若相等则验证了机械能守恒定律。

(2)计算点n 速度的方法:测出点n 与相邻前后点间的距离x n 和x n+1,如图所示,由公式v n =或v n =x n +x n +12T算出。

ℎn +1-ℎn -12T2.实验器材 铁架台(含铁夹),打点计时器,学生电源,纸带,复写纸,导线,毫米刻度尺,重物(带纸带夹)。

3.实验步骤 (1)安装置:将检查、调整好的打点计时器竖直固定在铁架台上,接好电路。

(2)打纸带:将纸带的一端用夹子固定在重物上,另一端穿过打点计时器的限位孔用手提着纸带使重物静止在靠近打点计时器的地方,先接通电源,后松开纸带,让重物带着纸带自由下落,更换纸带重复做3~5次实验。

(3)选纸带:分两种情况说明①用m =mgh n 验证时,应选点迹清晰,且1、2两点间距离小于或接近2 mm 的纸带。

若1、2两点间的12v n 2距离大于2 mm,这是由先释放纸带,后接通电源造成的,这样,第1个点就不是运动的起始点了,这样的纸带不能选。

②用m -m =mg Δh 验证时,由于重力势能的相对性,处理纸带时,选择适当的点为基准点,这样纸带上12v B 212v A 2打出的第1、2两点间的距离是否为2 mm 就无关紧要了,只要后面的点迹清晰就可选用。

4.数据分析 方法一:利用起始点和第n 点计算。

代入gh n 和,如果在实验误差允许的情况下,gh n =,则验证了机械能守恒定律。

12v n 212v n 2方法二:任取两点计算。

(1)任取两点A 、B ,测出h AB ,算出gh AB ; (2)算出-的值;12v B 212v A 2(3)在实验误差允许的情况下,若gh AB =-,则验证了机械能守恒定律。
