(完整版)物理选修3-2期末试题及答案

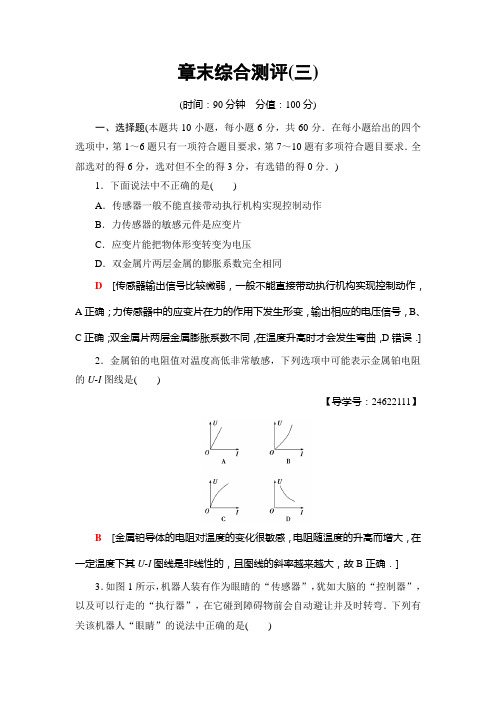

章末综合测评(三)(时间：90分钟分值：100分)一、选择题(本题共10小题，每小题6分，共60分．在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．)1．下面说法中不正确的是()A．传感器一般不能直接带动执行机构实现控制动作B．力传感器的敏感元件是应变片C．应变片能把物体形变转变为电压D．双金属片两层金属的膨胀系数完全相同D[传感器输出信号比较微弱，一般不能直接带动执行机构实现控制动作，A正确；力传感器中的应变片在力的作用下发生形变，输出相应的电压信号，B、C正确；双金属片两层金属膨胀系数不同，在温度升高时才会发生弯曲，D错误．] 2．金属铂的电阻值对温度高低非常敏感，下列选项中可能表示金属铂电阻的U-I图线是()【导学号：24622111】B[金属铂导体的电阻对温度的变化很敏感，电阻随温度的升高而增大，在一定温度下其U-I图线是非线性的，且图线的斜率越来越大，故B正确．] 3．如图1所示，机器人装有作为眼睛的“传感器”，犹如大脑的“控制器”，以及可以行走的“执行器”，在它碰到障碍物前会自动避让并及时转弯．下列有关该机器人“眼睛”的说法中正确的是()图1A．力传感器B．光传感器C．温度传感器D．声音传感器B[遇到障碍物会绕开，说明它是光传感器，故选项B正确，选项A、C、D错误．]4．如图2(a)所示的电路中，光敏电阻R2加上图2(b)所示的光照时，R2两端的电压变化规律是()图2B[光敏电阻随光照的增强电阻减小，电路中电流增大，电阻R1两端电压增大，R2两端电压减小，但不能减小到零．故选项B正确．]5.如图3所示，两块水平放置的金属板距离为d，用导线、开关S与一个n 匝的线圈连接，线圈置于方向竖直向上的变化磁场B中．两板间放一台小压力传感器，压力传感器上表面静止放置一个质量为m、电荷量为＋q的小球．S断开时传感器上有示数，S闭合时传感器上恰好无示数．则线圈中的磁场B的变化情况和磁通量变化率分别是()【导学号：24622112】图3A ．正在增加，ΔΦΔt ＝mgd qB ．正在减弱，ΔΦΔt ＝mgd nqC ．正在减弱，ΔΦΔt ＝mgd qD ．正在增加，ΔΦΔt ＝mgd nqD [S 闭合时传感器上恰好无示数，说明小球受竖直向上的电场力，且电场力的大小等于重力．由楞次定律可判断磁场B 正在增强，根据法拉第电磁感应定律E ＝n ΔΦΔt ＝U ，又U d q ＝mg ，得ΔΦΔt ＝mgd nq ，故D 正确．]6．传感器是把非电学物理量(如位移、速度、压力、角度等)转换成电学物理量(如电压、电流、电荷量等)的一种元件．如图4所示的甲、乙、丙、丁是四种常见的电容式传感器，下列说法正确的是( )【导学号：24622113】图4A ．甲图中两极板带电荷量不变，若电压变小，可判断出h 变小B ．乙图中两极板带电荷量不变，若电压变大，可判断出θ变小C ．丙图中两极间的电压不变，若有电流流向传感器的负极，则x 变小D ．丁图中两极间的电压不变，若有电流流向传感器的正极，则F 变大D[甲图中若Q不变，由C＝QU知U变小，C变大，可知h变大，A错；乙图中若Q不变，由C＝QU知U变大，C变小，可知θ变大，B错；丙图中若U 不变，电流流向负极表示正在放电，Q减小，可知C减小，x变大，C错；丁图中若U不变，电流流向正极表示在充电，Q增加，可知C增大，d减小，F增大，D对．]7．如图5所示为光敏电阻自动计数器的示意图，其中R1为光敏电阻，R2为定值电阻．此光电计数器的基本工作原理是()【导学号：24622114】图5A．当有光照射R1时，信号处理系统获得高电压B．当有光照射R1时，信号处理系统获得低电压C．信号处理系统每获得一次低电压就计数一次D．以上说法都不对AC[当光照射光敏电阻R1时，光敏电阻R1的阻值减小，回路中电流增大，R2两端的电压升高，信号处理系统得到高电压，计数器每由高电压转到低电压，就计一次数，从而能达到计数的目的．]8．如图6所示是用电流传感器(相当于电流表，其电阻可以忽略不计)研究自感现象的实验电路，图中两个电阻阻值均为R，L是一个自感系数足够大的电感线圈，其直流电阻值也为R，图7中是某同学画出的在t0时刻开关S切换前后，通过传感器的电流随时间变化的图像．关于这些图像，下列说法正确的是()图6图7A．甲图是开关S由断开变为闭合，通过传感器1的电流随时间变化的情况B．乙图是开关S由断开变为闭合，通过传感器1的电流随时间变化的情况C．丙图是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况D．丁图是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况BC[当开关S闭合时，由于线圈的自感作用，线圈中电流逐渐增大，因而通过传感器1的电流逐渐增大，A错误，B正确；当开关S断开时，线圈L与传感器2组成闭合回路，由于线圈L的自感作用，通过传感器2的电流将反向且从线圈中原有电流值开始逐渐减小，C正确，D错误．]9．某同学设计的家庭电路保护装置如图8所示，铁芯左侧线圈L1由火线和零线并行绕成．当右侧线圈L2中产生电流时，电流经放大器放大后，使电磁铁吸起铁质开关K，从而切断家庭电路．仅考虑L1在铁芯中产生的磁场，下列说法正确的有()【导学号：24622115】图8A．家庭电路正常工作时，L2中的磁通量为零B．家庭电路中使用的电器增多时，L2中的磁通量不变C．家庭电路发生短路时，开关K将被电磁铁吸起D．地面上的人接触火线发生触电时，开关K将被电磁铁吸起ABD[由于零线、火线中电流方向相反，产生磁场方向相反，所以家庭电路正常工作时，L2中的磁通量为零，选项A正确；家庭电路短路和用电器增多时均不会引起L2的磁通量的变化，选项B正确，C错误；地面上的人接触火线发生触电时，线圈L1中磁场变化引起L2中磁通量的变化，产生感应电流，吸起K，切断家庭电路，选项D正确．]10．如图9所示的光控电路用发光二极管LED模拟路灯，R G为光敏电阻．A 为斯密特触发器输入端，在天黑时路灯(发光二极管)会点亮．下列说法正确的是()图9A．天黑时，Y处于高电平B．天黑时，Y处于低电平C．当R1调大时，天更暗时，灯(发光二极管)点亮D．当R1调大时，天较亮时，灯(发光二极管)就能点亮BC[天暗时，光敏电阻变大，才导致分压变大，则A端的电势高，输出端Y为低电势，故A错误，B正确；当R1调大时，光敏电阻的分压减小，A端的电压降低，输出端Y的电势升高，天更暗时，光敏电阻更大，灯才(发光二极管)点亮，故C正确，D错误．]二、非选择题(本题共6小题，共40分．)11．(6分)(1)热敏电阻常用于温度控制或过热保护装置中．图10为某种热敏电阻和金属热电阻的阻值R随温度t变化的示意图．由图可知，这种热敏电阻在温度上升时导电能力________(选填“增强”或“减弱”)；相对金属热电阻而言，热敏电阻对温度变化的响应更______(选填“敏感”或“不敏感”)．图10(2)利用传感器可以探测、感受外界的信号、物理条件等．图11甲所示为某同学用传感器做实验得到的小灯泡的U-I关系图线．甲乙丙图11①实验室提供的器材有：电流传感器、电压传感器、滑动变阻器A(阻值范围0～10 Ω)、滑动变阻器B(阻值范围0～100 Ω)、电动势为6 V的电源(不计内阻)、小灯泡、电键、导线若干．该同学做实验时，滑动变阻器选用的是________(选填“A”或“B”)；请在图11乙的方框中画出该实验的电路图．②将该小灯泡接入如图11丙所示的电路中，已知电流传感器的示数为0.3 A，电源电动势为 3 V．则此时小灯泡的电功率为________ W，电源的内阻为______Ω.【解析】(1)由R-t图像可知，热敏电阻在温度上升时电阻减小，则导电能力增强．相对金属热电阻，热敏电阻在相同的温度变化情况下电阻变化大，则热敏电阻对温度变化的响应更敏感．(2)由于小灯泡的电阻较小，电路应该设计成电流传感器外接．描绘小灯泡伏安特性曲线，设计成滑动变阻器分压接法，故选用滑动变阻器A.将该小灯泡接入丙图所示的电路中，已知电流传感器的示数为0.3 A，电源电动势为3 V，在小灯泡伏安特性曲线上找出对应电流为0.3 A的点，该点横纵坐标的乘积0.3A×2.5 V＝0.75 W为此时小灯泡的电功率，电源的内阻为3－2.50.3Ω＝1.67 Ω.【答案】(1)增强敏感(2)①A电路如图所示②0.75 1.6712．(8分)现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过60 ℃时，系统报警．提供的器材有：热敏电阻，报警器(内阻很小，流过的电流超过I c时就会报警)，电阻箱(最大阻值为999.9 Ω)，直流电源(输出电压为U，内阻不计)，滑动变阻器R1(最大阻值为1 000 Ω)，滑动变阻器R2(最大阻值为2 000 Ω)，单刀双掷开关一个，导线若干．在室温下对系统进行调节．已知U约为18 V，I c约为10 mA；流过报警器的电流超过20 mA时，报警器可能损坏；该热敏电阻的阻值随温度升高而减小，在60 ℃时阻值为650.0 Ω.(1)完成待调节的报警系统原理电路图的连线．图12(2)电路中应选用滑动变阻器________(选填“R1”或“R2”)．(3)按照下列步骤调节此报警系统：①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为________Ω；滑动变阻器的滑片应置于________(选填“a”或“b”)端附近，不能置于另一端的原因是____________________________________ ________________________________________________________.②将开关向________(选填“c”或“d”)端闭合，缓慢移动滑动变阻器的滑片，直至________________________________________．(4)保持滑动变阻器滑片的位置不变，将开关向另一端闭合，报警系统即可正常使用．【解析】(1)电路图连接如图．(2)报警器开始报警时，对整个回路有U＝I c(R滑＋R热)代入数据可得R滑＝1 150.0 Ω，因此滑动变阻器应选择R2.(3)①在调节过程中，电阻箱起到等效替代热敏电阻的作用，电阻箱的阻值应为报警器报警时热敏电阻的阻值，即为650.0 Ω.滑动变阻器在电路中为限流接法，滑片应置于b端附近，若置于另一端a时，闭合开关，则电路中的电流I＝18650.0 A≈27.7 mA，超过报警器最大电流20 mA，报警器可能损坏．②开关应先向c端闭合，移动滑动变阻器的滑片，直至报警器开始报警为止．【答案】(1)连线如解析图所示．(2)R2(3)①650.0 b接通电源后，流过报警器的电流会超过20 mA，报警器可能损坏②c报警器开始报警13．(6分)电热毯、电饭锅是人们常用的电热式家用电器，它们一般具有加热和保温功能，其工作原理大致相同．如图13为某种电热式电器的简化电路图，主要元件有电阻丝R1、R2和自动开关S.图13(1)开关S闭合和断开时，用电器分别处于什么状态？(2)电源电压U＝220 V，加热时用电器功率为400 W，保温时用电器功率为40 W，求R1与R2的值．【解析】(1)当S闭合时，R2短路，此时电路总电阻最小，由P＝U2R知功率最大，为加热状态；当S断开时，R1、R2串联，电路总电阻最大，功率最小，为保温状态．(2)S闭合时，处于加热状态，有P max＝U2R1，S断开时，处于保温状态，有P min＝U2R1＋R2代入数据联立解得：R1＝121 Ω，R2＝1 089 Ω.【答案】(1)S闭合时为加热状态，S断开时为保温状态(2)121 Ω 1 089 Ω14．(6分)位移传感器的应用——加速度计．加速度计是测定物体加速度的仪器，它是导弹、飞机、潜艇或宇宙飞船等制导系统的信息源．如图14为应变式加速度计的示意图，当系统加速时，加速度计中的元件A也处于加速状态，元件A由两弹簧连接并架在光滑支架上，支架与待测系统固定在一起，元件A 的下端可在滑动变阻器R上自由滑动，当系统加速运动时，元件A发生位移并转换为电信号输出．图14已知元件A的质量为m，两侧弹簧的劲度系数为k，电源电动势为E，内阻不计，滑动变阻器的总电阻为R，有效长度为l，静态时输出电压为U0，试推导加速度a与输出电压U的关系式.【导学号：24622116】【解析】设静态时滑动变阻器的滑片距左端为x，传感器的输出电压为U0＝ER·Rl x＝El x ①系统向左加速时滑片右移Δx，则元件A的动力学方程为2kΔx＝ma ②传感器的输出电压为U＝ER·Rl(x＋Δx) ③由①②③式得a＝2kl(U－U0)mE若U＞U0，系统的加速度水平向左；若U＜U0，系统的加速度水平向右．【答案】a＝2kl(U－U0)mE方向向左为正15．(6分)某同学设计了一种测定风力的装置，其原理如图15所示，迎风板与一轻弹簧的一端N相接，穿在光滑的金属杆上．弹簧是绝缘材料制成的，其劲度系数k＝1 300 N/m，自然长度L0＝0.5 m，均匀金属杆用电阻率较大的合金制成，迎风板面积S＝0.5 m2，工作时总是正对着风吹来的方向．电路中左端导线与金属杆M端相连，右端导线接住N点并可随迎风板在金属杆上滑动，且与金属杆接触良好．限流电阻的阻值R＝1 Ω，电源的电动势E＝12 V，内阻r＝0.5 Ω.合上开关，没有风时，弹簧长度为原长度，电压表的示数U1＝3.0 V；如果某时刻由于风吹使迎风板向左压缩弹簧，电压表示数为U2＝2.0 V，求：图15(1)金属杆单位长度的电阻；(2)此时作用在迎风板上的风力．【解析】 设无风时金属杆接入电路的电阻为R 1，风吹时接入电路的电阻为R 2，由题意得(1)无风时U 1＝E R ＋r ＋R 1R 1 得R 1＝U 1R ＋rU 1E －U 1＝3×1＋0.5×312－3Ω＝0.5 Ω 设金属杆单位长度的电阻为R ′，则R ′＝R 1L 0＝0.50.5 Ω/m ＝1 Ω/m. (2)有风时U 2＝ER 2＋R ＋r R 2 得R 2＝U 2R ＋U 2r E －U 2＝2×1＋2×0.512－2Ω＝0.3 Ω 此时，弹簧长度L ＝R 2R ′＝0.31m ＝0.3 m 压缩量x ＝L 0－L ＝0.5 m －0.3 m ＝0.2 m则此时风力F ＝kx ＝1 300×0.2 N ＝260 N.【答案】 (1)1 Ω/m (2)260 N16. (8分)某学生为了测量一物体的质量，找到一个力电转换器，该转换器的输出电压正比于受压面的压力(比例系数为k )．如图16所示，测量时先调节输入端的电压，使转换器空载时的输出电压为0，而后在其受压面上放一物体，即可测得与物体的质量成正比的输出电压U .现有下列器材：力电转换器，质量为m 0的砝码，电压表，滑动变阻器，干电池各一个，开关及导线若干，待测物体(可置于力电转换器的受压面上)．请完成对该物体质量的测量．图16(1)设计一个电路，要求力电转换器的输入电压可调，并且使电压的调节范围尽可能大．(2)简要说明测量步骤，求出比例系数k，并测出待测物体的质量m.【解析】(1)设计电路如图所示．由于要求转换器的输入电压可调节范围尽可能大，所以左侧电路采用分压式电路．(2)测量步骤与结果：①调节滑动变阻器，使转换器的输出电压为零；②将砝码放在转换器上，记下输出电压U0；③将待测物放在转换器上，记下输出电压U.由U0＝km0g得k＝U0m0gU＝kmg，所以m＝m0U U0.【答案】见解析情感语录1.爱情合适就好，不要委屈将就，只要随意，彼此之间不要太大压力2.时间会把最正确的人带到你身边，在此之前，你要做的，是好好的照顾自己3.女人的眼泪是最无用的液体，但你让女人流泪说明你很无用4.总有一天，你会遇上那个人，陪你看日出，直到你的人生落幕5.最美的感动是我以为人去楼空的时候你依然在6.我莫名其妙的地笑了，原来只因为想到了你7.会离开的都是废品，能抢走的都是垃圾8.其实你不知道，如果可以，我愿意把整颗心都刻满你的名字9.女人谁不愿意青春永驻，但我愿意用来换一个疼我的你10.我们和好吧，我想和你拌嘴吵架，想闹小脾气，想为了你哭鼻子，我想你了11.如此情深，却难以启齿。

最新人教版高中物理选修3-2测试题全套及答案章末综合测评(一)(时间：60分钟满分：100分)一、选择题(本题共10小题，每小题6分，共60分．在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求，全都选对的得6分，选对但不全的得3分，有选错的得0分)1．如图1所示，矩形闭合金属框abcd的平面与匀强磁场垂直，若ab边受竖直向上的磁场力作用，则可知金属框的运动情况是()图1A．向左平动进入磁场B．向右平动退出磁场C．沿竖直方向向上平动D．沿竖直方向向下平动【解析】因为ab边受到的安培力的方向竖直向上，所以由左手定则就可以判断出金属框中感应电流的方向是abcda，金属框中的电流是由ad边切割磁感线产生的．所以金属框向左平动进入磁场．【答案】 A2．环形线圈放在匀强磁场中，设在第1 s内磁场方向垂直于线圈平面向里，如图2甲所示．若磁感应强度B随时间t的变化关系如图乙所示，那么在第2 s 内，线圈中感应电流的大小和方向是()甲乙图2A ．大小恒定，逆时针方向B ．大小恒定，顺时针方向C ．大小逐渐增加，顺时针方向D ．大小逐渐减小，逆时针方向【解析】 由题图乙可知，第2 s 内ΔB Δt 为定值，由E ＝ΔΦΔt ＝ΔB Δt S 知，线圈中感应电动势为定值，所以感应电流大小恒定．第2 s 内磁场方向向外，穿过线圈的磁通量减少，由楞次定律判断知感应电流为逆时针方向，A 项正确．【答案】 A3．(2015·重庆高考)如图3为无线充电技术中使用的受电线圈示意图，线圈匝数为n ，面积为S .若在t 1到t 2时间内，匀强磁场平行于线圈轴线向右穿过线圈，其磁感应强度大小由B 1均匀增加到B 2，则该段时间线圈两端a 和b 之间的电势差φa －φb ( )图3A ．恒为nS (B 2－B 1)t 2－t 1B ．从0均匀变化到nS (B 2－B 1)t 2－t 1 C ．恒为－nS (B 2－B 1)t 2－t 1D ．从0均匀变化到－nS (B 2－B 1)t 2－t 1【解析】 根据法拉第电磁感应定律得，感应电动势E ＝nΔΦΔt ＝n (B 2－B 1)S t 2－t 1，由楞次定律和右手螺旋定则可判断b 点电势高于a 点电势，因磁场均匀变化，所以感应电动势恒定，因此a 、b 两点电势差恒为φa －φb ＝－n(B 2－B 1)S t 2－t 1，选项C 正确．【答案】 C4．如图4所示，L 是自感系数很大的理想线圈，a 、b 为两只完全相同的小灯泡，R0是一个定值电阻，则下列有关说法中正确的是()图4A．当S闭合瞬间，a灯比b灯亮B．当S闭合待电路稳定后，两灯亮度相同C．当S突然断开瞬间，a灯比b灯亮些D．当S突然断开瞬间，b灯立即熄灭【解析】S闭合瞬间，a、b同时亮，b比a亮；稳定后，a灯不亮；S断开瞬间，a灯比b灯亮．【答案】 C5．紧靠在一起的线圈A与B如图5甲所示，当给线圈A通以图乙所示的电流(规定由a进入b流出为电流正方向)时，则线圈cd两端的电势差应为图中的()图5【解析】0～1 s内，A线圈中电流均匀增大，产生向左均匀增大的磁场，由楞次定律可知，B线圈中外电路的感应电流方向由c到d，大小不变，c点电势高，所以选项A正确．【答案】 A6．如图6所示，纸面内有一矩形导体闭合线框abcd，ab边长大于bc边长，置于垂直纸面向里、边界为MN的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN.第一次ab边平行MN进入磁场，线框上产生的热量为Q1，通过线框导体横截面的电荷量为q1；第二次bc边平行MN进入磁场，线框上产生的热量为Q2，通过线框导体横截面的电荷量为q2，则()图6A．Q1>Q2，q1＝q2 B．Q1>Q2，q1>q2C．Q1＝Q2，q1＝q2D．Q1＝Q2，q1>q2【解析】根据法拉第电磁感应定律E＝Bl v、欧姆定律I＝ER和焦耳定律Q＝I2Rt，得线圈进入磁场产生的热量Q＝B2l2v2R·l′v＝B2Sl vR，因为l ab>l bc，所以Q1>Q2.根据E＝ΔΦΔt，I＝ER及q＝IΔt得q＝BSR，故q1＝q2.选项A正确，选项B、C、D错误．【答案】 A7．(2015·山东高考)如图7所示，一均匀金属圆盘绕通过其圆心且与盘面垂直的轴逆时针匀速转动．现施加一垂直穿过圆盘的有界匀强磁场，圆盘开始减速．在圆盘减速过程中，以下说法正确的是()图7A．处于磁场中的圆盘部分，靠近圆心处电势高B．所加磁场越强越易使圆盘停止转动C．若所加磁场反向，圆盘将加速转动D．若所加磁场穿过整个圆盘，圆盘将匀速转动【解析】根据右手定则可判断靠近圆心处电势高，选项A正确；圆盘处在磁场中的部分转动切割磁感线，相当于电源，其他部分相当于外电路，根据左手定则，圆盘所受安培力与运动方向相反，磁场越强，安培力越大，故所加磁场越强越易使圆盘停止转动，选项B正确；磁场反向，安培力仍阻碍圆盘转动，选项C 错误；若所加磁场穿过整个圆盘，整个圆盘相当于电源，不存在外电路，没有电流，所以圆盘不受安培力而匀速转动，选项D 正确．【答案】 ABD8．如图8所示，线圈内有条形磁铁，将磁铁从线圈中拔出来时( )图8A ．φa >φbB ．φa <φbC ．电阻中电流方向由a 到bD ．电阻中电流方向由b 到a【解析】 线圈中磁场方向向右，磁铁从线圈中拔出时，磁通量减少，根据楞次定律，线圈中产生感应电动势，右端为正极，左端为负极，所以电阻中电流方向由b 到a ，故φb >φa .B 、D 项正确．【答案】 BD9．单匝矩形线圈在匀强磁场中匀速转动，转动轴垂直于磁场．若线圈所围面积的磁通量随时间变化的规律如图9所示，则( )图9A ．线圈中0时刻感应电动势最小B ．线圈中C 时刻感应电动势为零C ．线圈中C 时刻感应电动势最大D ．线圈从0至C 时间内平均感应电动势为0.4 V【解析】 感应电动势E ＝ΔΦΔt ，而磁通量变化率是Φ-t 图线的切线斜率，当t＝0时Φ＝0，但ΔΦΔt≠0.若求平均感应电动势，则用ΔΦ与Δt的比值去求．【答案】BD10．(2016·宜昌高二检测)如图10所示，固定在水平绝缘平面上足够长的金属导轨不计电阻，但表面粗糙，导轨左端连接一个电阻R，质量为m的金属棒(电阻也不计)放在导轨上，并与导轨垂直，整个装置放在匀强磁场中，磁场方向与导轨平面垂直．用水平恒力F把ab棒从静止起向右拉动的过程中，下列说法正确的是()图10A．恒力F做的功等于电路产生的电能B．恒力F和摩擦力的合力做的功等于电路中产生的电能C．克服安培力做的功等于电路中产生的电能D．恒力F和摩擦力的合力做的功等于电路中产生的电能和棒获得的动能之和【解析】沿水平方向，ab棒受向右的恒力F、向左的摩擦力F f和安培力F安，随棒速度的增大，安培力增大，合力F－F f－F安减小，但速度在增大，最终可能达到最大速度．从功能关系来看，棒克服安培力做功等于其他形式的能转化成的电能，故A、B错误，C正确；由动能定理知，恒力F、安培力和摩擦力三者的合力做的功等于金属棒动能的增加量，D正确；也可从能量守恒角度进行判定，即恒力F做的功等于电路中产生的电能、因摩擦而产生的内能及棒动能的增加之和．【答案】CD二、计算题(本题共3小题，共40分)11．(12分)如图11所示，固定于水平桌面上的金属框架cdef处在竖直向下的匀强磁场中，金属棒ab搁在框架上，可无摩擦滑动．此时adeb构成一个边长为l的正方形，棒的电阻为r，其余部分电阻不计．开始时磁感应强度为B0.图11(1)若从t ＝0时刻起，磁感应强度均匀增大，每秒增量为k ，同时保持棒静止．求棒中的感应电流．在图上标出感应电流的方向；(2)在上述(1)情况中，棒始终保持静止，当t ＝t 1 s 末时需加的垂直于棒的水平拉力为多少？(3)若从t ＝0时刻起，磁感应强度逐渐减小，当棒以恒定速度v 向右做匀速运动时，可使棒中不产生感应电流，则磁感应强度应怎样随时间变化？(写出B 与t 的关系式)【解析】 (1)据题意ΔB Δt ＝k ，在磁场均匀变化时，回路中产生的电动势为E＝ΔΦΔt ＝ΔB Δt ·S ＝kl 2，由闭合电路欧姆定律知，感应电流为I ＝E r ＝kl 2r .由楞次定律，判定感应电流为逆时针方向，图略．(2)t ＝t 1 s 末棒静止，水平方向受拉力F 外和安培力F 安，F 外＝F 安＝BIl ，又B＝B 0＋kt 1，故F 外＝(B 0＋kt 1)kl 3r .(3)因为不产生感应电流，由法拉第电磁感应定律E ＝ΔΦΔt ，知ΔΦ＝0也就是回路内总磁通量不变，即B 0l 2＝Bl (l ＋v t )，解得B ＝B 0l l ＋v t. 【答案】 (1)kl 2r 电流为逆时针方向(2)(B 0＋kt 1)kl 3r (3)B ＝B 0l l ＋v t12．(14分)某同学设计一个发电测速装置，工作原理如图12所示．一个半径为R ＝0.1 m 的圆形金属导轨固定在竖直平面上，一根长为R 的金属棒OA ，A 端与导轨接触良好，O 端固定在圆心处的转轴上．转轴的左端有一个半径为r ＝R 3的圆盘，圆盘和金属棒能随转轴一起转动．圆盘上绕有不可伸长的细线，下端挂着一个质量为m ＝0.5 kg 的铝块．在金属导轨区域内存在垂直于导轨平面向右的匀强磁场，磁感应强度B＝0.5 T．a点与导轨相连，b点通过电刷与O端相连．测量a、b两点间的电势差U可算得铝块速度．铝块由静止释放，下落h＝0.3 m时，测得U＝0.15 V．(细线与圆盘间没有滑动，金属棒、导轨、导线及电刷的电阻均不计，重力加速度g取10 m/s2)图12(1)测U时，与a点相接的是电压表的“正极”还是“负极”？(2)求此时铝块的速度大小；(3)求此下落过程中铝块机械能的损失．【解析】(1)正极．(2)由电磁感应定律得U＝E＝ΔΦΔtΔΦ＝12BR2ΔθU＝12BωR2v＝rω＝13ωR所以v＝2U3BR＝2 m/s.(3)ΔE＝mgh－12m v2ΔE＝0.5 J.【答案】(1)正极(2)2 m/s(3)0.5 J13．(14分)(2016·浙江高考)小明设计的电磁健身器的简化装置如图13所示，两根平行金属导轨相距l＝0.50 m，倾角θ＝53°，导轨上端串接一个R＝0.05 Ω的电阻．在导轨间长d＝0.56 m的区域内，存在方向垂直导轨平面向下的匀强磁场，磁感应强度B＝2.0 T．质量m＝4.0 kg的金属棒CD水平置于导轨上，用绝缘绳索通过定滑轮与拉杆GH相连．CD棒的初始位置与磁场区域的下边界相距s＝0.24 m．一位健身者用恒力F＝80 N拉动GH杆，CD棒由静止开始运动，上升过程中CD 棒始终保持与导轨垂直．当CD 棒到达磁场上边界时健身者松手，触发恢复装置使CD 棒回到初始位置(重力加速度g ＝10 m/s 2，sin 53°＝0.8，不计其他电阻、摩擦力以及拉杆和绳索的质量)．求：图13(1)CD 棒进入磁场时速度v 的大小；(2)CD 棒进入磁场时所受的安培力F A 的大小；(3)在拉升CD 棒的过程中，健身者所做的功W 和电阻产生的焦耳热Q .【解析】 (1)由牛顿第二定律 a ＝F －mg sin θm＝12 m/s 2① 进入磁场时的速度 v ＝2as ＝2.4 m/s ②(2)感应电动势 E ＝Bl v ③感应电流 I ＝Bl v R ④安培力 F A ＝IBl ⑤代入得 F A ＝(Bl )2v R ＝48 N ．⑥(3)健身者做功 W ＝F (s ＋d )＝64 J ⑦由牛顿第二定律 F －mg sin θ－F A ＝0⑧CD 棒在磁场区做匀速运动在磁场中运动时间 t ＝d v ⑨焦耳热 Q ＝I 2Rt ＝26.88 J.○10 【答案】 (1)2.4 m/s (2)48 N (3)64 J 26.88 J章末综合测评(二)(时间：60分钟满分：100分)一、选择题(本题共10小题，每小题6分，共60分．在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求，全都选对的得6分，选对但不全的得3分，有选错的得0分)1．某交流发电机给灯泡供电，产生正弦式交变电流的图象如图1所示，下列说法中正确的是()图1A．交变电流的频率为0.02 HzB．交变电流的瞬时值表达式为i＝5cos 50πt AC．在t＝0.01 s时，穿过交流发电机线圈的磁通量最大D．若发电机线圈电阻为0.4 Ω，则其产生的热功率为5 W【解析】由图象知，交流电的周期为0.02 s，故频率为50 Hz，A错；转动的角速度ω＝2πT＝100π rad/s，故电流瞬时值表达式为i＝5cos 100πt A，B错；t＝0.01 s时，电流最大，此时线圈磁通量应为0，C错；交流电电流的有效值I＝I m2＝52A，故P＝I2R＝⎝⎛⎭⎪⎫522×0.4 W＝5 W，故D正确．【答案】 D2．根据交变电流瞬时值表达式i＝5sin 500t A可知，从开始计时起，第一次出现电流峰值所需要的时间是()A．2 ms B．1 msC．6.28 ms D．3.14 ms【解析】(方法一)由已知条件有2πT＝ω＝500 rad/s，则T＝2π/500，由表达式可知，从中性面开始计时，第一次出现电流峰值需Δt＝T/4＝2π/500×14s＝π1 000s＝3.14×10－3 s.(方法二)由交流电瞬时值表达式，当i为最大值时有sin(ωt)＝1，即500t＝π/2，则t＝π/1 000＝3.14×10－3 s．故选D.【答案】 D3．小型手摇发电机线圈共N匝，每匝可简化为矩形线圈abcd，磁极间的磁场视为匀强磁场，方向垂直于线圈中心轴OO′，线圈绕OO′匀速转动，如图2所示．矩形线圈ab边和cd边产生的感应电动势的最大值都为e0，不计线圈电阻，则发电机输出电压()图2A．峰值是e0B．峰值是2e0C．有效值是22Ne0D．有效值是2Ne0【解析】因每匝矩形线圈ab边和cd边产生的电动势的最大值都是e0，每匝中ab和cd串联，故每匝线圈产生的电动势的最大值为2e0.N匝线圈串联，整个线圈中感应电动势的最大值为2Ne0，因线圈中产生的是正弦交流电，则发电机输出电压的有效值E＝2Ne0，故选项D正确．【答案】 D4．如图3甲所示，变压器为理想变压器，其原线圈接到U1＝220 V的交流电源上，副线圈与阻值为R1的电阻接成闭合电路；图乙中阻值为R2的电阻直接接到电压为U1＝220 V的交流电源上，结果发现R1与R2消耗的电功率恰好相等，则变压器原、副线圈的匝数之比为()甲乙图3A.R1R2B．R2 R1C ．R 2R 1 D ．R 1R 2【解析】 对题图甲，U 1U 2＝n 1n 2，P 1＝U 22R 1对题图乙：P 2＝U 21R 2据题意有P 1＝P 2 联立以上各式解得：n 1n 2＝R 2R 1，故C 正确．【答案】 C5．如图4所示，理想变压器原线圈输入电压U ＝U m sin ωt ，副线圈电路中R 0为定值电阻，R 是滑动变阻器．V 1和V 2是理想交流电压表，示数分别用U 1和U 2表示；A 1和A 2是理想交流电流表，示数分别用I 1和I 2表示．下列说法正确的是( )图4A ．I 1和I 2表示电流的瞬间值B ．U 1和U 2表示电压的最大值C ．滑片P 向下滑动过程中，U 2不变、I 1变大D ．滑片P 向下滑动过程中，U 2变小、I 1变小【解析】 电压表V 1和V 2分别测量的变压器原、副线圈的输入、输出电压的有效值，电流表A 1和A 2分别测量的原、副线圈电路中电流的有效值，A 、B 项错误；滑动变阻器向下滑动时，接入电路的电阻变小，原副线圈输入、输出电压不变，由欧姆定律I ＝U R ＋R 0可知，副线圈电路中的电流变大，副线圈输出功率变大，由P 入＝P 出，得原线圈的输入功率变大，由P ＝IU 可知，原线圈电路中的电流变大，C 项正确，D 项错误．【答案】 C6．如图5所示的电路图中，变压器是理想变压器，原线圈匝数n 1＝600匝，装有熔断电流为0.5 A 的保险丝，副线圈的匝数n 2＝120匝．要使整个电路正常工作，当原线圈接在180 V的交流电源上时，副线圈()图5A．可接耐压值为36 V的电容器B．可接“36 V40 W”的安全灯两盏C．可接电阻为14 Ω的电烙铁D．可串联量程为0.6 A的电流表测量其电路的总电流【解析】根据U1U2＝n1n2得U2＝n2n1U1＝36 V，又由I1I2＝n2n1，在保险丝安全的条件下，副线圈中允许通过的最大电流为I2＝n1n2I1＝600120×0.5 A＝2.5 A，最大输出功率P m＝I2U2＝2.5×36 W＝90 W，B选项正确；而交流电压的最大值为36 2 V，所以A选项错误；接14 Ω的电阻时，流过电阻的电流将达到I2′＝3614A>2.5 A,C选项错误．若副线圈串联量程为0.6 A的电流表，则电流表可能会被烧坏，D 选项错误．【答案】 B7．如图6所示，变频交变电源的频率可在20 Hz到20 kHz之间调节，在某一频率时，L1、L2两只灯泡的炽热程度相同，则下列说法中正确的是()图6A．如果将频率增大，L1炽热程度减弱、L2炽热程度加强B．如果将频率增大，L1炽热程度加强、L2炽热程度减弱C．如果将频率减小，L1炽热程度减弱、L2炽热程度加强D．如果将频率减小，L1炽热程度加强、L2炽热程度减弱【解析】某一频率时，两只灯泡炽热程度相同，应有两灯泡消耗的功率相同，频率增大时，感抗增大，而容抗减小，故通过L1的电流增大，通过L2的电流减小，故B项正确，同理可得C项正确．故选B、C.【答案】 BC8．如图7所示的电路中要使电流表读数变大，可采用的方法有( )图7A ．将R 上的滑片向上移动B ．将R 上的滑片向下移动C ．将开关S 由1掷向2D ．将开关S 由1掷向3【解析】 在输入电压和原、副线圈匝数比n 1n 2一定的情况下，输出电压U 2是一定的，当R 减小时，由I 2＝U 2R 可知电流表读数变大，故应将R 上的滑片向下移动，选项B 正确；在输入电压U 1一定的条件下，减小原、副线圈匝数比n 1n 2，则输出电压U 2＝n 2n 1U 1增大，故I 2＝U 2R 增大，开关S 应掷向2，选项C 正确． 【答案】 BC9．如图8所示，在远距离输电过程中，若保持原线圈的输入功率不变，下列说法正确的是( )图8A ．升高U 1会减小输电电流I 2B ．升高U 1会增大线路的功率损耗C ．升高U 1会增大线路的电压损耗D ．升高U 1会提高电能的利用率【解析】 提高输电电压U 1，由于输入功率不变，则I 1将减小，又因为I 2＝n 1n 2I 1，所以I 2将减小，故A 正确；线路功率损耗P 损＝I 22R ，因此功率损耗也减小，由ΔU ＝I 2R 可知电压损耗减小，故B 、C 错误；因线路损耗功率减小，因此利用率将升高，D 正确．【答案】 AD10．在一阻值为R ＝10 Ω的定值电阻中通入如图9所示的交流电，则( )图9A ．此交流电的频率为0.5 HzB ．此交流电的有效值约为3.5 AC ．在2～4 s 内通过该电阻的电荷量为1 CD ．在0～2 s 内电阻产生的焦耳热为25 J【解析】 由图知，交流电的周期为2 s ，故频率f ＝1T ＝0.5 Hz ，A 正确；根据有效值的定义，由I 2RT ＝I 21R T 2＋I 22R T 2＝250 J 得，I ≈3.5 A ，B 正确，D 错误；在2～4 s 内通过该电阻的电荷量为Q ＝I 1T 2＋I 2T 2＝1 C ，C 正确．故选ABC. 【答案】 ABC二、计算题(本题共3小题，共40分．按题目要求作答)11．(13分)如图10所示，圆形线圈共100匝，半径为r ＝0.1 m ，在匀强磁场中绕过直径的轴OO ′匀速转动，磁感应强度B ＝0.1 T ，角速度为ω＝300πrad/s ，电阻为R ＝10 Ω，求：图10(1)线圈由图示位置转过90°时，线圈中的感应电流为多大？(2)写出线圈中电流的表达式(磁场方向如图所示，图示位置为t ＝0时刻)；(3)线圈转动过程中产生的热功率多大．【解析】 (1)当从图示位置转过90°时，线圈中有最大感应电流．最大感应电动势为E m ＝NBSω＝100×0.1×π×0.12×300π V ＝30 VI m ＝E m R ＝3 A.(2)由题意知i ＝I m sin ωt ，即i ＝3sin 300πt A.(3)感应电流的有效值I ＝I m 2＝32A. 发热功率P ＝I 2R ＝⎝ ⎛⎭⎪⎫322×10 W ＝45 W. 【答案】 (1)3 A (2)i ＝3sin 300πt A (3)45 W12．(13分)(2016·济南高二检测)如图11所示，有一台小型发电机，其矩形线圈的匝数n ＝200匝，线圈面积S ＝0.01 m 2，线圈电阻r ＝0.5 Ω，磁场的磁感应强度B ＝62T 时，产生频率f ＝50 Hz 的单相正弦交变电流，供电给“220 V 2 200 W ”的电器让其正常工作．求：图11(1)若从线圈处于中性面开始计时，写出线圈中感应电动势的瞬时表达式；(2)发动机输出端交流电压表的示数；(3)电阻R 的阻值．【解析】 (1)发电机产生的感生电动势的最大值：E m ＝nBSω＝nBS ·2πf ＝200×1.22/π×0.01×100π＝240 2 V感应电动势的瞬时表达式：e ＝2402sin 100π(V)．(2)电动势有效值E ＝240 V正常工作时的电流I ＝P /U ＝2 200/220 A ＝10 A输出端电压表的示数U ＝E －Ir ＝240 V －10×0.5 V ＝235 V .(3)电阻R 上的电压ΔU ＝235 V －220 V ＝15 V则线路电阻R ＝ΔU /I ＝15/10＝1.5 Ω.【答案】 (1)e ＝2402sin 100πt (V)(2)235 V(3)1.5 Ω13．(14分)(2016·黄冈高二检测)某发电厂通过升压变压器、输电线和降压变压器把电能输送给生产和照明组成的用户，发电机输出功率为100 kW ，输出电压是250 V ，升压变压器原、副线圈的匝数之比为1∶25，输电线上的功率损失为4%，用户所需要的电压为220 V ，则：(1)输电线的电阻和降压变压器的匝数比各为多少？画出输电线路示意图；(2)若有60 kW 分配给生产用电，其余电能用来照明，那么能装25 W 的电灯多少盏？【解析】 (1)根据匝数比与原、副线圈电流成反比确定输电线中的电流，由输电线上消耗的功率确定输电线的电阻，在电能的分配上，能量守恒．在处理变压器的关系时，一般将副线圈作为电源，原线圈作为用电设备来处理．输电线路示意图如图所示．升压变压器副线圈两端电压U 2＝n 2n 1U 1＝6.25 kV ， 输电线上的电流I ＝P U 2＝16 A ， 输电线上损失的功率为P R ＝4%P ＝I 2R ，则R ＝4%P I 2＝15.625 Ω.降压变压器原线圈两端的电压U ′1＝U 2－IR ＝(6.25×103－16×15.625) V ＝6.00×103 V .降压变压器原、副线圈的匝数之比n ′1n ′2＝U ′1U ′2＝6.00×103220≈27.31. (2)电路的能量分配为P ＝P R ＋P 生产＋P 照明，P 照明＝P －P R －P 生产＝36×103 W ，故可装25 W 的电灯盏数为N ＝P 照明P 灯＝1.44×103盏． 【答案】 (1)15.625 Ω 27.3∶1 图见解析(2)1.44×103盏章末综合测评(三)(时间：60分钟 满分：100分)一、选择题(本题共8小题，每小题6分，共48分，在每小题给出的四选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分)1．在街旁的路灯、江海里的航标都要求在夜晚亮、白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的( )A ．压敏性B ．光敏性C ．热敏性D ．三种特性都利用【解析】 街旁的路灯和江海里的航标，都是利用半导体的光敏性，夜晚电阻大，白天电阻小，控制电路的通断．【答案】 B2．下列仪器或装置不是利用传感器的是( )A ．汽车防盗报警器B ．宾馆房间内的火灾报警器C ．工兵用的地雷探测仪D ．用钥匙打开房门【解析】A、B、C三种仪器都是将非电学量转换成电学量的装置，都是利用了传感器，用钥匙打开房门是利用了机械原理，不是利用的传感器．【答案】 D3．某仪器内部电路如图1所示，其中M是一个质量较大的金属块，左右两端分别与金属丝制作的弹簧相连，并套在光滑水平细杆上，a、b、c三块金属片间隙很小(b固定在金属块上)，当金属块处于平衡状态时，两根弹簧均处于原长状态，若将该仪器固定在一辆汽车上，下列说法正确的是()图1A．当汽车加速前进时，甲灯亮B．当汽车加速前进时，乙灯亮C．当汽车刹车时，乙灯亮D．当汽车刹车时，甲、乙两灯均不亮【解析】汽车匀速时，a、b、c金属片不接触，所以甲、乙灯都不亮；当加速前进时，M受合外力向右，故b向后运动与a接触，乙灯亮；同理当刹车时，b向前运动与c接触，甲灯亮，故选B.【答案】 B4．演示位移传感器的工作原理如图2所示，物体M在导轨上平移时，带动滑动变阻器的金属滑杆P，通过电压表显示的数据，来反映物体位移的大小s.假设电压表是理想的，则下列说法正确的是()图2A．物体M运动时，电源内的电流会发生变化B．物体M运动时，电压表的示数会发生变化C．物体M不动时，电路中没有电流D．物体M不动时，电压表没有示数【解析】电压表为理想电表，则电压表不分流，故触头移动时不会改变电路的电阻，也就不会改变电路中的电流，故A错误；电压表测的是触头P左侧电阻分得的电压，故示数随物体M的移动亦即触头的运动而变化，故B正确，C、D错误．【答案】 B5．传感器是一种采集信息的重要器件．如图3所示为测定压力的电容式传感器，A为固定电极，B为可动电极，组成一个电容大小可变的电容器．可动电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容．现已知该电容式传感器充电完毕且电荷量不变，将它与静电计相连，如图所示．当待测压力增大时()图3A．电容器的电容将增大，静电计指针偏角将增大B．电容器的电容将增大，静电计指针偏角将减小C．电容器的电容将减小，静电计指针偏角将减小D．电容器的电容将不变，静电计指针偏角不变【解析】本题考查电容器、传感器等有关知识．当压力增大时，平行板间距d减小，根据C＝εS4πkd可知，电容器的电容增大，电容器所带电荷量Q不变，根据C＝QU可知，电压减小，则静电计指针偏角减小，B正确．【答案】 B6．当前传感器被广泛应用于各种电器、电子产品之中，下述关于常用的几种家用电子器件所采用传感器说法中，正确的是()A．电视机对无线遥控信号的接收主要是采用了光电传感器B．电子体温计主要是采用了温度传感器C．电脑所用的光电鼠标主要是采用声波传感器D．电子秤主要是采用了力电传感器【解析】电视机对无线遥控信号的接收采用了红外线传感器，电脑所用的光电鼠标主要采用了光传感器，所以A、C项错误．【答案】BD7．有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图4所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是()图4A．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻【解析】一般定值电阻的阻值不会随光照强度或温度的变化而变化太大；对于热敏电阻来说，热敏电阻的阻值会随温度的升高而逐渐变小，它对温度的反应是十分灵敏的；对于光敏电阻来说，它的阻值随光照强度的变化而变化，当光照强度增强时光敏电阻的电阻值会随之而减小．本题是采用用黑纸包裹和放入热水中两个条件来改变电阻周围的环境的．不管放入热水中还是用黑纸包裹，一般电阻的阻值都不会发生太大变化；若电阻是光敏电阻，则当用黑纸包裹电阻时欧姆表的示数会有明显的改变；而当电阻是热敏电阻时，当把电阻放在热水中时，电阻值会发生明显的变化．所以本题答案是A、C.【答案】AC8．振弦型频率传感器的结构如图5所示，它由钢弦和永磁铁两部分组成，。

高中物理学习材料（灿若寒星**整理制作）试卷类型:A卷下学期高二期末考试物理试卷时间90分钟总分120分一、不定项选择题：本题共24小题，每小题3分，共72分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得3分，选不全的得2分，有选错或不答的得0分．1、在物理学发展的过程中，许多物理学家的科学研究推动了人类文明的进程．在对以下几位物理学家所作科学贡献的叙述中，正确的说法是( )Ａ．英国物理学家牛顿用实验的方法测出万有引力常量GＢ．牛顿应用“理想斜面实验”推翻了亚里士多德的“力是维持物体运动的原因”观点C．胡克认为只有在一定的条件下，弹簧的弹力才与弹簧的形变量成正比Ｄ．亚里士多德认为两个从同一高度自由落下的物体，重物体与轻物体下落一样快2.一物体做加速直线运动，依次通过A、B、C三点，AB=BC。

物体在AB段加速度为a1，在BC段加速度为a2，且物体在B点的速度与A、C两点速度的关系为2CA B vv v +=，则（）A．a1> a2 B．a1= a2 C．a1< a2 D．不能确定3、第29届奥运会已于2008年8月在北京举行，跳水比赛是我国的传统优势项目．某运动员进行10m跳台比赛时，下列说法正确的是(不计空气阻力) ()A．为了研究运动员的技术动作，可将正在比赛的运动员视为质点B．运动员在下落过程中，感觉水面在匀加速上升C．前一半时间内位移大，后一半时间内位移小D．前一半位移用的时间长，后一半位移用的时间短停 车 线4、某实验装置将速度传感器与计算机相结合，可以自动作出物体运动的图象．某同学在一次实验中得到的运动小车的速度—时间图象如图所示，由此图象可知 ( )A ．小车先做匀加速运动，后做匀减速运动B ．小车运动的最大速度约为0.8m/sC ．小车的最大位移在数值上等于图象中曲线与t 轴所围的面积D ．小车做曲线运动5、在地质、地震、勘探、气象和地球物理等领域的研究中，需要精确的重力加速度g 值，g值可由实验精确测定．近年来测g 值的一种方法叫“对称自由下落法”，它是将测g 归于测长度和时间，以稳定的氦氖激光为长度标准，用光学干涉的方法测距离，以铷原子钟或其他手段测时间，能将g 值测得很准，具体做法是：将真空长直管沿竖直方向放置，自其中O 点向上抛小球又落到原处的时间为T 2，在小球运动过程中经过比O 点高H 的P 点，小球离开P点到又回到P 点所用的时间为T 1，测得T 1、T 2和H ，可求得g 等于 ( )A.8H T 22－T 21B.4H T 22－T 21C.8H (T 2－T 1)2D.H 4(T 2－T 1)26、甲乙两车在一平直道路上同向运动，其v t -图像如图所示，图中OPQ ∆和OQT ∆的面积分别为1s 和2s ()21s s >.初始时，甲车在乙车前方0s 处。

电磁感应和楞次定律1. 答案：CD详解：导体棒做匀速运动，磁通量的变化率是一个常数，产生稳恒电流，那么被线圈缠绕的磁铁将产生稳定的磁场，该磁场通过线圈 c 不会产生感应电流；做加速运动则可以；2．答案：C详解：参考点电荷的分析方法，S 磁单极子相当于负电荷，那么它通过超导回路，相当于向左的磁感线通过回路，右手定则判断，回路中会产生持续的adcba 向的感应电流；3．答案：A详解：滑片从 a 滑动到变阻器中点的过程，通过 A 线圈的电流从滑片流入，从固定接口流出，产生向右的磁场，而且滑动过程中，电阻变大，电流变小，所以磁场逐渐变小，所以此时 B 线圈要产生向右的磁场来阻止这通过 A 线圈的电流从滑片流入，从固定接口流出种变化，此时通过R 点电流由c流向d;从中点滑动到b的过程，通过A线圈的电流从固定接口流入，从滑片流出，产生向左的磁场，在滑动过程中，电阻变小，电流变大，所以磁场逐渐变大，所以此时B线圈要产生向右的磁场来阻止这种变化，通过R的电流仍从c流向d o4．答案：B详解：aob 是一个闭合回路，oa 逆时针运动，通过回路的磁通量会发生变化，为了阻止这种变化，ob 会随着oa 运动;5．答案：A详解：开关在 a 时，通过上方的磁感线指向右，开关断开，上方的磁场要消失，它要阻止这种变化，就要产生向右的磁场来弥补，这时通过R2的电流从c指向d;开关合到b上时，通过上方线圈的磁场方向向左，它要阻止这种变化，就要产生向右的磁场来抵消，这时通过R2的电流仍从c指向d;6．答案：AC详解：注意地理南北极与地磁南北极恰好相反，用右手定则判断即可。

电磁感应中的功与能1．答案:C、D详解：ab 下落过程中，要克服安培力做功，机械能不守恒，速度达到稳定之前其减少的重力势能转化为其增加的动能和电阻增加的内能，速度达到稳定后，动能不再变化，其重力势能的减少全部转化为电阻增加的内能。

选CD2．答案：A详解：E=BLvI=E/R=BLv/RF=BIL=B A2L A2v/R W=Fd=B A2L A2dv/R=B A2SLv/R, 选A3．答案:B、C详解：开始重力大于安培力，ab 做加速运动，随着速度的增大，安培力增大，当安培力等于重力时，加速度为零；当速度稳定时达到最大，重力的功率为重力乘以速度，也在此时达到最大，最终结果是安培力等于重力，安培力不为0，热损耗也不为0.选BC4. 答案：(1) 5m/s。

最新高中物理选修3-2测试题全套及答案解析(鲁科版) 本文档含本书的模块测试和期中,期末试题,共3套,带答案解析,适合测试和自我提高模块综合检测(时间：90分钟满分：100分)一、选择题(本题共10小题，每小题4分，共40分)1．如图1所示，电阻和面积一定的圆形线圈垂直放入匀强磁场中，磁场的方向垂直纸面向里，磁感应强度随时间的变化规律为B＝B0sin ωt.下列说法正确的是()图1A．线圈中产生的是交流电B．当t＝π/2ω时，线圈中的感应电流最大C．若增大ω，则产生的感应电流的频率随之增大D．若增大ω，则产生的感应电流的功率随之增大2．两个完全相同的灵敏电流计A、B，按图2所示的连接方式，用导线连接起来，当把电流计A的指针向左边拨动的过程中，电流计B的指针将()图2A．向左摆动B．向右摆动C．静止不动D．发生摆动，由于不知道电流计的内部结构情况，故无法确定摆动方向3．如图3甲所示，一矩形线圈放在随时间变化的匀强磁场内．以垂直线圈平面向里的磁场为正，磁场的变化情况如图乙所示，规定线圈中逆时针方向的感应电流为正，则线圈中感应电流的图象应为()图34．如图4所示，在光滑绝缘水平面上，有一铝质圆形金属球以一定的初速度通过有界匀强磁场，则从球开始进入磁场到完全穿出磁场的过程中(磁场宽度大于金属球的直径)，则小球()图4A．整个过程匀速运动B．进入磁场的过程中球做减速运动，穿出过程做加速运动C．整个过程都做匀减速运动D．穿出时的速度一定小于初速度5. 线框在匀强磁场中绕OO′轴匀速转动(由上向下看是逆时针方向)，当转到如图5所示位置时，磁通量和感应电动势大小的变化情况是()图5A．磁通量和感应电动势都在变大B．磁通量和感应电动势都在变小C．磁通量在变小，感应电动势在变大D．磁通量在变大，感应电动势在变小6.如图6所示的电路中，变压器是理想变压器．原线圈匝数n1＝600匝，装有0.5 A的保险丝，副线圈的匝数n2＝120匝，要使整个电路正常工作，当原线圈接在180 V的正弦交变电源上时，下列判断正确的是()A．副线圈可接耐压值为36 V的电容器B．副线圈可接“36 V,40 W”的安全灯两盏C．副线圈可接电阻为14 Ω的电烙铁D．副线圈可以串联一个量程为3 A的电流表，去测量电路中的总电流7．一交变电流的i－t图象如图7所示，由图可知()A．用电流表测该电流示数为10 2 AB．该交变电流的频率为100 HzC．该交变电流通过10 Ω的电阻时，电阻消耗的电功率为2 000 WD．该交变电流的电流瞬时值表达式为i＝102sin 628t A8．图8是测定自感系数很大的线圈L直流电阻的电路，L两端并联一只电压表，用来测量自感线圈的直流电压，在测量完毕后，将电路解体时应()A．先断开S1B．先断开S2C．先拆除电流表D．先拆除电阻R9．如图9所示的电路中，L为自感系数很大的电感线圈，N为试电笔中的氖管(启辉电压约70 V)，电源电动势约为10 V．已知直流电使氖管启辉时辉光只产生在负极周围，则()A．S接通时，氖管不会亮B．S接通时启辉，辉光在a端C．S接通后迅速切断时启辉，辉光在a端D．条件同C，辉光在b端10．如图10所示是一种延时开关，当S1闭合时，电磁铁将衔铁吸下，将C线路接通，当S1断开时，由于电磁作用，D将延迟一段时间才被释放，则()A．由于A线圈的电磁感应作用，才产生延时释放D的作用B．由于B线圈的电磁感应作用，才产生延时释放D的作用C．如果断开B线圈的开关S2，无延时作用D．如果断开B线圈的开关S2，延时将变长图6 图7图8图9图10二、填空题(本题共2小题，共20分)11．(5分)如图11所示，是一交流电压随时间变化的图象，此交流电压的有效值等于________V.12．(15分)硅光电池是一种可将光能转换为电能的器件，某同学用图12所示的电路探究硅光电池的路端电压U与总电流I的关系，图中R0为定值电阻且阻值的大小已知，电压表视为理想电压表．图11(1)请根据图12，将图13中的实验器材连接成实验电路．图12图13(2)若电压表V2的读数为U0，则I＝________.姓名：________班级：________学号：________得分：________(3)实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U—I曲线a，见图14.由此可知电池内阻________(选填“是”或“不是”)常数，短路电流为______ mA，电动势为________ V.(4)实验二：减小实验一中光的强度，重复实验，测得U—I曲线b，见图14.当滑动变阻器的电阻为某值时，实验一中的路端电压为 1.5 V，则实验二中外电路消耗的电功率为________ mW(计算结果保留两位有效数字)图14三、计算题(本题共4小题，共40分)13．(8分)如图15所示，理想变压器原线圈Ⅰ接到220 V的交流电源上，副线圈Ⅱ的匝数为30，与一标有“12 V，12 W”的灯泡连接，灯泡正常发光．副线圈Ⅲ的输出电压为110 V，电流为0.4 A．求：图15(1)副线圈Ⅲ的匝数；(2)原线圈Ⅰ的匝数以及通过原线圈的电流．14．(10分)某发电站的输出功率为104kW，输出电压为4 kV，通过理想变压器升压后向80 km远处的用户供电．已知输电线的电阻率为ρ＝2.4×10－8Ω·m，导线横截面积为1.5×10－4 m2，输电线路损失的功率为输出功率的4%.求：(1)升压变压器的输出电压；(2)输电线路上的电压损失．15．(8分)如图16所示，光滑导轨MN、PQ在同一水平面内平行固定放置，其间距d＝1 m，右端通过导线与阻值R L＝8 Ω的小灯泡L相连，CDEF矩形区域内有方向竖直向下、磁感应强度B＝1 T的匀强磁场，一质量m＝50 g、阻值为R＝2 Ω的金属棒在恒力F作用下从静止开始运动x＝2 m后进入磁场恰好做匀速直线运动．(不考虑导轨的电阻，金属棒始终与导轨垂直并保持良好接触)．求：图16(1)恒力F的大小；(2)小灯泡发光时的电功率．16．(14分)如图17所示，在坐标xOy平面内存在B＝2.0 T的匀强磁场，OA与OCA为置于竖直平面内的光滑金属导轨，其中OCA满足曲线方程x＝0.50sin π5y m，C为导轨的最右端，导轨OA与OCA相交处的O点和A点分别接有体积可忽略的定值电阻R1和R2，其中R1＝4.0 Ω、R2＝12.0 Ω.现有一足够长、质量m＝0.10 kg的金属棒MN在竖直向上的外力F作用下，以v＝3.0 m/s的速度向上匀速运动，设棒与两导轨接触良好，除电阻R1、R2外其余电阻不计，g取10 m/s2，求：图17(1)金属棒MN在导轨上运动时感应电流的最大值；(2)外力F的最大值；(3)金属棒MN滑过导轨OC段，整个回路产生的热量．模块综合检测 答案1．ACD [线圈中产生的感应电流的规律和线圈在匀强磁场中匀速运动时一样，都是正(余)弦交变电流．由规律类比可知A 、C 、D 正确．]2．B [因两表的结构完全相同，对A 来说就是由于拨动指针带动线圈切割磁感线产生感应电流，电流方向应用右手定则判断；对B 表来说是线圈受安培力作用带动指针偏转，偏转方向应由左手定则判断，研究两表的接线可知，两表串联，故可判定电流计B 的指针向右摆动．]3．B [0～t 1时间内，磁场均匀增强，穿过线圈的磁通量均匀增大，产生的感应电流大小不变，由楞次定律知电流方向为逆时针；同理，t 1～t 2时间内无电流，t 2～t 4时间内有顺时针大小不变的电流．]4．D [小球进出磁场时，有涡流产生，要受到阻力，故穿出时的速度一定小于初速度．]5．D [由题图可知，Φ＝Φm cos θ，e ＝E m sin θ，所以磁通量变大，感应电动势变小．]6．BD [根据输入电压与匝数关系，有U 1U 2＝n 1n 2，解得U 2＝n 2n 1U 1＝120600×180 V ＝36 V ．根据保险丝熔断电流，有P 2＝P 1＝I 1U 1＝0.5×180 W ＝90 W ．根据正弦交变电流有效值与最大值间的关系，有U 2m ＝2U 2＝36 2 V ．允许副线圈通过的最大电流有效值为I 2＝n 1n 2I 1＝600120×0.5 A ＝2.5 A ．负载电阻是最小值R ＝U 2I 2＝362.5 Ω＝14.4 Ω.根据以上数据，得B 、D 正确．] 7．BD8．B [S 1断开瞬间，L 中产生很大的自感电动势，若此时S 2闭合，则可能将电压表烧坏，故应先断开S 2.]9．AD [接通时电压不足以使氖管发光，迅速切断S 时，L 中产生很高的自感电动势，会使氖管发光，b 为负极，辉光在b 端．故A 、D 项正确．]10．BC [如果断开B 线圈的开关S 2，那么在S 1断开时，该线圈中会产生感应电动势，但没有感应电流，所以无延时作用．]11．50 2解析 题图中给出的是一方波交流电，周期T ＝0.3 s ，前T 3时间内U 1＝100 V ，后2T3时间内U 2＝－50V ．设该交流电压的有效值为U ，根据有效值的定义，有U 2R T ＝U 21R ·⎝⎛⎭⎫T 3＋U 22R ·⎝⎛⎭⎫23T ，代入已知数据，解得U＝50 2 V.12．(1)实验电路如下图所示(2)U 0R 0 (3)不是 0.295(0.293～0.297) 2.67(2.64～2.70) (4)0.068(0.060～0.070) 解析 (1)略．(2)根据欧姆定律可知I ＝U 0R 0(3)路端电压U ＝E －Ir ，若r 为常数，则U —I 图为一条不过原点的直线，由曲线a 可知电池内阻不是常数；当U ＝0时的电流为短路电流，约为295 μA ＝0.295 mA ；当电流I ＝0时路端电压等于电源电动势E 、约为2.67 V.(4)实验一中的路端电压为U 1＝1.5 V 时电路中电流为I 1＝0.21 mA ，连接a 中点(0.21 mA,1.5 V)和坐标原点，此直线为此时对应滑动变阻器阻值的外电路电阻(定值电阻)的U —I 图，和图线b 的交点为实验二中的路端电压和电路电流，如下图，电流和电压分别为I ＝97 μA ，U ＝0.7 V ，则外电路消耗功率为P ＝UI ＝0.068 mW.13．(1)275匝 (2)550匝 0.25 A解析 理想变压器原线圈两端电压跟每个副线圈两端电压之比都等于原、副线圈匝数之比．由于有两个副线圈，原、副线圈中的电流跟它们的匝数并不成反比，但输入功率等于输出的总功率．(1)已知U 2＝12 V ，n 2＝30；U 3＝110 V 由U 2U 3＝n 2n 3，得n 3＝U 3U 2n 2＝275匝； (2)由U 1＝220 V ，根据U 1U 2＝n 1n 2，得n 1＝U 1U 2n 2＝550匝由P 1＝P 2＋P 3＝P 2＋I 3U 3＝56 W ，得I 1＝P 1U 1＝0.25 A14．(1)8×104 V (2)3.2×103 V解析 (1)导线电阻r ＝ρ2l S ＝2.4×10－8×2×80×1031.5×10－4Ω＝25.6 Ω输电线路上损失的功率为输出功率的4%，则4%P ＝I 2r 代入数据得I ＝125 A由理想变压器P 入＝P 出及P ＝UI 得输出电压U ＝P I ＝107125 V ＝8×104 V(2)输电线路上的电压损失 U ′＝Ir ＝125×25.6 V ＝3.2×103 V 15．(1)0.8 N (2)5.12 W 解析 (1)对导体棒由动能定理得Fx ＝12m v 2因为导体棒进入磁场时恰好做匀速直线运动所以F ＝BId ＝B Bd vR ＋R Ld代入数据，根据以上两式方程可解得：F ＝0.8 N ，v ＝8 m/s(2)小灯泡发光时的功率P L ＝⎝ ⎛⎭⎪⎫Bd v R ＋R L 2·R L ＝5.12 W 16．(1)1.0 A (2)2.0 N (3)1.25 J解析 (1)金属棒MN 沿导轨竖直向上运动，进入磁场中切割磁感线产生感应电动势．当金属棒MN 匀速运动到C 点时，电路中感应电动势最大，产生的感应电流最大．金属棒MN 接入电路的有效长度为导轨OCA 形状满足的曲线方程中的x 值．因此接入电路的金属棒的有效长度为L ＝x ＝0.5sin π5y ，L m ＝x m＝0.5 m ，由E m ＝BL m v ，得E m ＝3.0 V ，I m ＝E m R 并，且R 并＝R 1R 2R 1＋R 2，解得I m ＝1.0 A(2)金属棒MN 匀速运动的过程中受重力mg 、安培力F 安、外力F 外作用，金属棒MN 运动到C 点时，所受安培力有最大值，此时外力F 有最大值，则F 安m ＝I m L m B ，F 安m ＝1.0 N ， F 外m ＝F 安m ＋mg ，F 外m ＝2.0 N.(3)金属棒MN 在运动过程中，产生的感应电动势e ＝3.0sin π5y ，有效值为E 有＝E m2.金属棒MN 滑过导轨OC 段的时间为tt ＝y Oc v ，y ＝52 m ，t ＝56 s滑过OC 段产生的热量 Q ＝E 2有R 并t ，Q ＝1.25 J.期中综合检测(时间：90分钟 满分：100分)一、选择题(本题共10小题，每小题4分，共40分) 1．与x 轴夹角为30°的匀强磁场的磁感应强度为B ，如图1所示，长为L 的金属杆在匀强磁场中运动时始终与xOy 平面垂直(图中小圆为其截面)，以下哪些情况一定能在杆中获得方向相同、大小为BL v 的感应电动势( )图1①杆以2v 速率向＋x 方向运动 ②杆以速率v 垂直磁场方向运动③杆以速率233v 沿＋y 方向运动 ④杆以速率233v 沿－y 方向运动A ．①和②B ．①和③C ．②和④D ．①和④2．两个闭合的金属环穿在一根光滑的绝缘杆上，如图2所示，当条形磁铁的S 极自右向左插向圆环时，环的运动情况是( )图2A ．两环同时向左移动，间距增大B ．两环同时向左移动，间距变小C ．两环同时向右移动，间距变小D ．两环同时向左移动，间距不变3．如图3所示，MSNO 为同一根导线制成的光滑导线框，竖直放置在水平方向的匀强磁场中，OC 为一可绕O 轴始终在轨道上滑动的导体棒，当OC 从M 点无初速度释放后，下列说法中正确的是( )图3A ．由于无摩擦存在，导体棒OC 可以在轨道上往复运动下去B ．导体棒OC 的摆动幅度越来越小，机械能转化为电能 C ．导体棒OC 在摆动中总受到阻碍它运动的磁场力D ．导体棒OC 只有在摆动加快时才受到阻碍它运动的磁场力4．一无限长直导体薄板宽为l ，板面与z 轴垂直，板的长度方向沿y 轴，板的两侧与一个电压表相接，如图4所示，整个系统放在磁感应强度为B 的均匀磁场中，B 的方向沿z 轴正方向．如果电压表与导体平板均以速度v 向y 轴正方向移动，则电压表指示的电压值为( )图4A ．0 B.12v Bl C ．v Bl D ．2v Bl5．如图5甲所示，光滑导体框架abcd 水平放置，质量为m 的导体棒PQ 平行于bc 放在ab 、cd 上，且正好卡在垂直于轨道平面的四枚光滑小钉之间，回路总电路为R ，整个装置放在垂直于框架平面的变化的磁场中，磁场的磁感应强度B 随时间t 的变化情况如图乙所示(规定磁感应强度方向向上为正)，则在时间0～t 内，关于回路内的感应电流I 及小钉对PQ 的弹力N ，下列说法中正确的是( )图5A ．I 的大小是恒定的B ．I 的方向是变化的C ．N 的大小是恒定的D ．N 的方向是变化的6．铁路上使用一种电磁装置向控制中心传输信号，以确定火车的位置．有一种磁铁能产生匀强磁场，被安装在火车首节车厢下面，如图6所示(俯视图)，当它经过安装在两铁轨之间的线圈时，便会产生一种电信号被控制中心接收到．当火车以恒定的速度v 通过线圈时，下面四个选项中的图象能正确表示线圈两端的电压随时间变化的关系是( )图67．如图7所示，线圈的自感系数L 和电容器的电容C 都很小(如：L ＝1 mH ，C ＝200 pF)，此电路的作用是( )图7A ．阻直流、通交流，输出交流B ．阻交流、通直流、输出直流C ．阻低频、通高频、输出高频交流D ．阻高频、通低频、输出低频交流和直流8．有一边长为L 的正方形导线框，质量为m ，由高度H 处自由下落，如图8所示，其下边ab 进入匀强磁场区域后，线圈开始减速运动，直到其上边cd 刚好穿出磁场时，速度减为ab 边刚进入磁场时速度的一半，此匀强磁场的宽度也是L ，线框在穿过匀强磁场的过程中产生的电热是( )图8A ．2mgLB ．2mgL ＋mgHC ．2mgL ＋34mgHD ．2mgL ＋14mgH9．如图9所示，两光滑平行导轨水平放置在匀强磁场中，磁场垂直于导轨所在的平面向里，金属棒ab 可沿导轨自由滑动，导轨一端跨接一个定值电阻R ，导轨电阻不计，现将金属棒沿导轨由静止向右拉．若保持拉力恒定，当速度为v 时，加速度为a 1，最终以速度2v 做匀速运动；若保持拉力的功率恒定，当速度为v 时，加速度为a 2，最终也以速度2v 做匀速运动，则( )图9A ．a 2＝a 1B ．a 2＝2a 1C ．a 2＝3a 1D ．a 2＝4a 1 10．在生产实际中，有些高压直流电路含有自感系数很大的线圈，当电路中的开关S 由闭合到断开时，线圈中产生很高的自感电动势，使开关S 处产生电弧，危及操作人员的人身安全．为了避免电弧的产生，可在线圈处并联一个元件，如图所示的方案中可行的是( )题号12345678910答案二、填空题(本题共2小题，共12分)11．(6分)如图10所示，两水平放置的金属板相距为d，用导线与一个n匝线圈连接，线圈置于方向竖直向上的变化磁场中．若金属板间有一质量m、带电荷量＋q的微粒恰好处于平衡状态，则磁场的变化情况是________，磁通量的变化率为________．12．(6分)由于国际空间站的运行轨道上各处的地磁场强弱及方向均有所不同，所以在运行过程中，穿过其外壳地磁场的磁通量将不断变化，这样将会导致________产生，从而消耗空间站的能量．为了减少这类损耗，国际空间站的外壳材料的电阻率应尽可能选用______(填“大”或“小”)一些的．图10姓名：________班级：________学号：________得分：________三、计算题(本题共4小题，共48分)13．(10分)如图11所示，电阻为r0的金属棒OA以O为轴可以在电阻为4r0的圆环上滑动，外电阻R1＝R2＝4r0，其他电阻不计．如果OA棒以某一角速度匀速转动时电阻R1的电功率最小值为P0，求OA 棒匀速转动的角速度．图1114．(12分)两根光滑的长直金属导轨MN、M′N′平行置于同一水平面内，导轨间距为l，电阻不计，M、M′处接有如图12所示的电路，电路中各电阻的阻值均为R，电容器的电容为C.长度也为l、阻值同为R的金属棒ab垂直于导轨放置，导轨处于磁感应强度为B、方向竖直向下的匀强磁场中．ab在外力作用下向右匀速运动且与导轨保持良好接触，在ab运动距离为s的过程中，整个回路中产生的焦耳热为Q.求：图12(1)ab运动速度v的大小；(2)电容器所带的电荷量q.15．(10分)光滑平行金属导轨长L ＝2.0 m ，两条导轨之间的距离d ＝0.10 m ，它们所在的平面与水平方向之间的夹角θ＝30°，导轨上端接一个阻值为R ＝0.80 Ω的电阻，其他电阻不计．导轨放在竖直向上的匀强磁场中，磁感应强度B ＝0.4 T ，有一金属棒ab 其质量m ＝500 g ，垂直放在导轨的最上端，如图13所示．当ab 从最上端由静止开始滑下，直到滑离轨道时，电阻R 上放出的热量Q ＝1 J ，g ＝10 m/s 2，求ab 在下滑的过程中，通过R 上的最大电流．图1316．(16分)如图14所示，abcd 为静止于水平面上宽度为L 、长度很长的U 形金属滑轨，bc 边接有电阻R ，其他部分电阻不计．ef 为一可在滑轨平面上滑动、质量为m 的均匀金属棒．现金属棒通过一水平细绳跨过定滑轮，连接一质量为M 的重物，一匀强磁场B 垂直滑轨平面．重物从静止开始下落，不考虑滑轮的质量，且金属棒在运动过程中均保持与bc 边平行．忽略所有摩擦力．则：图14(1)当金属棒做匀速运动时，其速率是多少？(忽略bc 边对金属棒的作用力)；(2)若重物从静止开始至匀速运动时下落的总高度为h ，求这一过程中电阻R 上产生的热量．期中综合检测 答案1．D [根据E ＝BLv sin θ可知四种情况下产生的感应电动势均为BLv ，再由右手定则判断四种情况下电流的方向，符合题意的是D.]2．B [由楞次定律可知，两金属环将向左运动，来阻碍穿过它们的磁通量的增加．另外，两金属环中会产生同方向的感应电流，因此它们还会因相互吸引而靠近．]3．BC [导体棒OC 在摆动时，OCSN 组成的闭合回路的磁通量不断变化，回路中产生感应电流，使导体棒摆动时的机械能转化为电能，故A 错误，B 正确；无论导体棒向哪个方向运动，安培力总是阻碍其运动，故C 正确，D 错误．]4．A [整个金属板在切割磁感线，相当于是个边长为l 的导线在切割磁感线，而连接电压表的边也在切割磁感线，这两个边是并联关系，整个回路中电流为零，所以电压表测得的数值为0.]5．AD [由E ＝ΔB Δt ·S ，ΔBΔt 恒定，所以回路中感应电动势E 恒定，I 的大小和方向均恒定，A 正确，B错误；水平方向，导体棒PQ 受力平衡，由N ＝F 安＝BIL 可知，N 将随B 的大小和方向的变化而变化，故C 错误，D 正确．]6．C [当火车下面的磁场刚接触线圈时，线圈中有一边切割磁感线，产生的感应电动势为E ＝BLv ；当磁场完全进入时，穿过线圈的磁通量不发生变化，无感应电动势；当磁场要离开线圈时，线圈中又有另一边在切割磁感线，产生感应电动势E ＝BLv .根据右手定则判断知，两段时间内产生的感应电动势方向相反．故选项C 正确．]7．D [因自感系数L 很小，所以对低频成分的阻碍作用很小，这样直流和低频成分能顺利通过线圈，电容器并联在电路中，起旁路作用，因电容C 很小，对低频成分的阻碍作用很大，而对部分通过线圈的高频成分阻碍作用很小，被它旁路，最终输出的是低频交流和直流．]8．C [线圈穿过磁场的过程中，由动能定理2mgL －W F ＝12m (v 2)2－12m v 2，而v 2＝2gH ；则产生的电热为Q ＝W F ＝2mgL ＋34mgH .]9．C [第一种模式拉动时，设拉力为F ，由于最终速度为2v ，即匀速，有F ＝BI 1L ，I 1＝BL 2vR，所以F ＝2B 2L 2v R，当速度是v 时ab 棒所受安培力为F 1.同理可得F 1＝B 2L 2vR，此时的加速度为a 1.由牛顿第二定律得F －F 1＝ma 1.联立以上各式得a 1＝B 2L 2vmR.第二种模式拉动时，设外力的恒定功率为P ，最终的速度也是2v ，由能量关系可知P ＝I 21R ＝4B 2L 2v 2R .速度为v 时，ab 棒所受的外力为F 2，有P ＝F 2v ，此时的加速度为a 2，ab 棒所受的安培力仍为F 1，根据牛顿第二定律得F 2－F 1＝ma 2，联立有关方程可以解得a 2＝3B 2L 2vmR，所以有a 2＝3a 1.]10．D [在D 选项中，S 闭合，二极管不导通，线圈中有由小到大的电流，稳定后电流保持不变；断开S ，二极管与线圈L 构成回路，二极管处于导通状态，可避免开关S 处产生电弧．]11．均匀减弱 mgdnq解析 微粒处于平衡状态表明电场稳定，电压稳定，故B 应均匀变化，又由楞次定律知，B 应减弱．由q U d ＝mg 又由U ＝E ＝n ΔΦΔt 得ΔΦΔt ＝mgd nq . 12．涡流 大解析 穿过空间站外壳的磁通量发生变化，金属材料的外壳中将自成回路，产生感应电流．为了降低这个损耗，应让产生的感应电流越小越好，也就是说，材料的电阻率越大越好．第一个空可填“涡流”或“电磁感应”；第二个空填“大”．13.8P 0r 0BL 2解析 OA 棒转动时感应电动势为E ＝12BL 2ω，等效电路如图所示，棒转动时，R 1的功率变化，当棒的A 端处于环的最上端时，环的电阻最大，此时r 1＝r 2＝2r 0，总电阻为R ＝r 0＋r 1r 2r 1＋r 2＋R 1R 2R 1＋R 2＝4r 0，R 1的最小功率为P 0＝⎝⎛⎭⎫E 2R 2R 1＝B 2L 4ω264r 0，解得ω＝8P 0r 0BL 2.14．(1)4QR B 2l 2s (2)CQRBls解析 (1)设ab 上产生的感应电动势为E ，回路中电流为I ，ab 运动距离s ，所用的时间为t ，则有 E ＝Bl v I ＝E 4R v ＝s tQ ＝I 2(4R )t由上述方程得v ＝4QRB 2l 2s(2)设电容器两极板间的电势差为U ，则有U ＝IR 电容器所带电荷量q ＝CU解得q ＝CQRBls15．0.174 A解析 棒ab 在导轨的最上端由静止下滑的过程中，开始一段时间内，速度逐渐增大，回路产生的感应电流也逐渐增大，ab 所受安培力逐渐增大，ab 所受的的合力逐渐减小，加速度也逐渐减小．可能出现两种情况，一种情况是ab 棒离开导轨前，加速度已减为0，这时以最大速度匀速下滑；另一种情况是ab 棒离开导轨时，ab 仍然有加速度．根据题中条件，无法判定ab 离开导轨时，是否已经达到匀速下滑的过程．但无论哪种情况，ab 离开导轨时的速度，一定是运动过程中的最大速度，求解运动过程不太清楚的问题，用能量守恒比较方便．设ab 棒离开导轨时的速度为v m ，由能量守恒定律得mgL sin θ＝12m v 2m＋Q ，上式表明，ab 在下滑过程中，重力势能的减少量，等于ab 离开导轨时的动能和全过程中产生的热量的总和，由上式可得v m ＝ 2mgL sin 30°－2Qm＝2×0.5×10×2×0.5－2×10.5m/s＝4 m/s最大感应电动势E m ＝B ⊥d v m ，B ⊥是B 垂直ab 棒运动速度方向上的分量，由题图可知B ⊥＝B cos 30°， E m ＝B ⊥d v m ＝Bd v m cos 30°＝0.4×0.1×4×32V ＝0.139 V 最大电流I m ＝E m R ＝0.1390.8A ＝0.174 A. 16．(1)MgRB 2L 2 (2)Mg [2hB 4L 4－(M ＋m )MgR 2]2B 4L 4解析 视重物M 与金属棒m 为一系统，使系统运动状态改变的力只有重物的重力与金属棒受到的安培力．由于系统在开始的一段时间里处于加速运动状态，由此产生的安培力是变化的，安培力做功属于变力做功．系统的运动情况分析可用简图表示如下：棒的速度v ↑BL v ,棒中产生的感应电动势E ↑E /R,通过棒的感应电流I ↑――→BIL棒所受安培力F安↑――→Mg －F 安棒所受合力F 合↓――→F 合/(M ＋m )棒的加速度a ↓.(1)当金属棒做匀速运动时，金属棒受力平衡，即当a ＝0时，有Mg －F 安＝0，又F 安＝BIL ，I ＝E R ，E ＝BL v ，解得v ＝MgRB 2L 2(2)题设情况涉及的能量转化过程可用简图表示如下： M 的重力势能−−−−→重力做功⎣⎢⎢⎡系统匀速运动时的动能被转化的动能――→安培力做负功电能――→电流做功内能，由能量守恒定律有Mgh ＝(M ＋m )v 22＋Q ，解得Q ＝Mg [2hB 4L 4－(M ＋m )MgR 2]2B 4L 4.期末综合检测(时间：90分钟 满分：100分)一、选择题(本题共10小题，每小题4分，共40分)图11．铜质金属环从条形磁铁的正上方由静止开始下落，如图1所示，在下落过程中，下列判断中正确的是( )A ．金属环机械能守恒B ．金属环动能的增加量小于其重力势能的减少量C ．金属环的机械能先减小后增大D ．磁铁对桌面的压力始终大于其自身的重力2．如图2所示，一宽40 cm 的匀强磁场区域，磁场方向垂直纸面向里．一边长为20 cm 的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v ＝20 cm/s 通过磁场区域，在运动过程中，线框有一边始终与磁场区域的边界平行，取它刚进入磁场的时刻t ＝0，在以下四个图线中，正确反映感应电流随时间变化规律的是( )图23．如图3所示，两个互连的金属圆环，粗金属环的电阻是细金属环电阻的12.磁场垂直穿过粗金属环所在区域，当磁感应强度随时间均匀变化时，在粗环内产生的感应电动势为E ，则a 、b 两点间的电势差为( )图3A.12EB.13EC.23E D ．E 4．如图4甲、乙所示的电路中，电阻R 和自感线圈L 的电阻值都很小，且小于灯泡S 的电阻，接通K ，使电路达到稳定，灯泡S 发光，则( )图4A ．在甲图中，断开K 后，S 将逐渐变暗B ．在甲图中，断开K 后，S 将先变得更亮，然后才变暗C ．在乙图中，断开K 后，S 将逐渐变暗D ．在乙图中，断开K 后，S 将先变得更亮，然后才变暗5．如图5所示，在闭合铁芯上绕着两个线圈M 和P ，线圈P 与电流表构成闭合回路，若在t 1至t 2这段时间内，观察到通过电流表的电流方向自上向下(即为由c 经电流表至d )，则可判断出线圈M 两端的电势差U ab 随时间t 的变化情况可能是下图中的( )图56．多数同学家里都有调光台灯、调速电风扇．过去是用变压器来实现上述调节的，缺点是成本高、体积大、效率低，且不能任意调节灯的亮度或电风扇转速．现在的调光台灯、调速电风扇是用可控硅电子元件来实现调节的．如图6所示为一个经过双向可控硅电子元件调节后加在电灯上的电压，即在正弦交流电的每一个12周期中，前面的14被截去，调节台灯上旋钮可以控制截去多少，从而改变电灯上的电压．则现在电灯上的电压为( )。

人教版高中物理选修3-2测试题及答案解析全套含模块综合测试题，共4套第四章电磁感应(时间：50分钟满分：100分)一、选择题(本题共8小题，每小题6分，共48分，第1～5小题中只有一个选项符合题意，第6～8小题中有多个选项符合题意，全选对的得6分，选对但不全的得3分，有选错的得0分)1.如图1所示，大圆导线环A中通有电流，方向如图所示，另在导线环所在的平面画一个圆B，它的一半面积在A环内，另一半面积在A环外。

则B圆内的磁通量()图1A．为零B．垂直纸面向里C．垂直纸面向外D．条件不足，无法判断解析：选B根据右手螺旋定则可知，A产生的磁场在A线圈内部垂直纸面向里，在外部垂直纸面向外，由于磁感线是闭合的曲线，所以A内部的磁感线一定比A外部的磁感线要密一些，所以B项正确。

2.如图2所示，a为圆形金属环，b为直导线，且b垂直环面穿过圆环中心()图2A．若直导线b中通入恒定电流，金属环a中会产生感应电流B．若直导线b中通入交变电流，金属环a中会产生感生电流C．若直导线b中通入恒定电流，同时让直导线b绕过圆环中心的水平轴在竖直平面内转动，金属环a中会产生感应电流D．以上三种说法均不对解析：选D产生感应电流的条件是闭合回路中磁通量发生变化，不管b中通入什么样的电流，穿过a 中的磁通量始终为0，D 对。

3．半径为r 带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d ，如图3甲所示。

有一变化的磁场垂直于纸面，规定向内为正，变化规律如图乙所示。

在t ＝0时刻平板之间中心有一重力不计，电荷量为q 的静止微粒。

则以下说法正确的是( )图3A ．第2秒内上极板为正极B ．第3秒内上极板为负极C ．第2秒末微粒回到了原来位置D ．第2秒末两极板之间的电场强度大小为0.2 πr 2/d解析：选A 根据楞次定律，结合图像可以判断：在0～1 s 内，下极板为正极，上极板为负极；第2秒内上极板为正极，下极板为负极；第3秒内上极板为正极，下极板为负极；第4秒内上极板为负极，下极板为正极，故A 选项正确，B 选项错误。

高中物理学习材料唐玲收集整理广东仲元中学高二第二学期期末测试试卷物理选择题共8题，共48分二、选择题：本题共8小题，每小题6分。

在每小题给出的四个选项中，第14～17题只有一项符合题目要求，第18～21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

14．甲、乙两物体同时从同一地点出发，同方向做匀加速直线运动的v-t图象如图所示，则A．乙的加速度比甲的加速度大B．t=2 s时，甲在乙的前方2m处C．t=3 s时，甲在乙的前方1.5m处D．t=4 s时，甲、乙两物体相遇15．伽利略对自由落体运动的研究，是科学实验和逻辑思维的完美结合，如图所示，可大致表示其实验和思维的过程，对这一过程的分析，下列说法正确的是A．其中的甲图是实验现象，丁图是经过合理的外推得到的结论B．其中的丁图是实验现象，甲图是经过合理的外推得到的结论C．运用丁图的实验，可“放大”重力的作用，使实验现象更明显D．伽利略认为自由落体运动的速度是均匀变化的，这是他用实验直接进行了验证的16．如图所示，一理想变压器原副线圈的匝数比为1∶2，副线圈电路中接有灯泡，灯泡的额定电压为220 V，额定功率为22 W，原线圈电路中接有电压表和电流表。

现闭合开关，灯泡正常发光。

若用U和I分别表示此时电压表和电流表的读数，则A．U= 1102V，I=0.2 A B．U=110 V，I=0.2 AC．U=110 V，I=0.05 A D．U=1102 V，I=25A17．如图所示，A、B是相同的白炽灯，L是自感系数很大、电阻可忽略的自感线圈。

下面说法正确的是A．闭合开关S时，B灯比A灯先亮，最后一样亮B ．闭合开关S 时，A 、B 灯同时亮，且达到正常C ．闭合开关S 时，A 灯比B 灯先亮，最后一样亮D ．断开开关S 时，A 灯慢慢熄灭， B 灯立即熄灭18、a 、b 、c 三个物体在同一条直线上运动，其位移时间图象(如图)中，a 、b 为直线，图线c 是一条x ＝0.4t 2的抛物线．有关这三个物体在0～5 s 内的运动，下列说法正确的是A ．a 物体做匀加速直线运动B ．c 物体运动过程中，任意1s 内速度增量相同C ．t ＝5 s 时，a 物体速度最大D ．a 、b 两物体都做匀速直线运动，且速度不同19．一根轻质细线将2个薄铁垫圈A 、B 连接起来，一同学用手固定B ，此时A 、B 间距为3L ，A 距地面为L ，如图所示。

高中同步测试卷(十)期末测试卷(时间：90分钟，满分：100分)一、单项选择题☎本题共 小题，每小题 分，共 分．在每小题给出的四个选项中，只有一个选项正确．✆．了解物理规律的发现过程，学会像科学家那样观察和思考，往往比掌握知识本身更重要．则以下符合事实的是☎ ✆✌．丹麦物理学家奥斯特梦圆电生磁，终于发现了电磁感应现象．焦耳通过实验研究发现了电流通过导体产生电热的规律．法拉第发现了电流的磁效应，拉开了研究电与磁相互关系的序幕．安培定则是用来判断通电导线在磁场中所受安培力方向的如图，直角三角形金属框♋♌♍放置在匀强磁场中，磁感应强度大小为 ，方向平行于♋♌边向上．当金属框绕♋♌边以角速度▫逆时针转动时，♋、♌、♍三点的电势分别为✞♋、✞♌、✞♍ 已知♌♍边的长度为● 下列判断正确的是☎ ✆✌．✞♋ ✞♍，金属框中无电流．✞♌ ✞♍，金属框中电流方向沿♋－♌－♍－♋．✞♌♍＝－ ● ▫，金属框中无电流．✞♋♍＝ ● ▫，金属框中电流方向沿♋－♍－♌－♋．图甲、图乙分别表示两种电压的波形，其中图甲所示电压按正弦规律变化．下列说法正确的是☎ ✆✌．图甲表示交流电，图乙表示直流电 ．图甲所示电压的瞬时值表达式为◆＝  ♦♓⏹ ⇨♦ ✞．图甲、图乙两种电压的有效值分别为  ✞和 ✞．图甲所示电压经匝数比为 的变压器变压后，频率变为原来的 ．为了控制海洋中水的运动，海洋工作者有时依靠水流通过地磁场所产生的感应电动势测水的流速．某课外活动兴趣小组由四名成员甲、乙、丙、丁组成，前去海边某处测量水流速度．假设该处地磁场的竖直分量已测出为 ，该处的水流是南北流向，则下列测定方法可行的是☎✆✌．甲将两个电极在水平面上沿水流方向插入水流中，测出两极间距离☹及与两极相连的测量电势差的灵敏仪器的读数✞，则水流速度❖＝✞☹．乙将两个电极在水平面上沿垂直水流方向插入水流中，测出两极间距离☹及与两极相连的测量电势差的灵敏仪器的读数✞，则水流速度❖＝✞☹．丙将两个电极沿垂直海平面方向插入水流中，测出两极间距离☹及与两极相连的测量电势差的灵敏仪器的读数✞，则水流速度❖＝✞☹．丁将两个电极在水平面上沿任意方向插入水流中，测出两极间距离☹及与两极相连的测量电势差的灵敏仪器的读数✞，则水流速度❖＝✞☹．如图所示，三条平行虚线位于纸面内，中间虚线两侧有方向垂直于纸面的匀强磁场，磁感应强度等大反向．菱形闭合导线框✌位于纸面内且对角线✌与虚线垂直，磁场宽度与对角线✌长均为♎，现使线框沿✌方向匀速穿过磁场，以逆时针方向为感应电流的正方向，则从 点进入磁场到✌点离开磁场的过程中，线框中电流♓随时间♦的变化关系，以下可能正确的是☎✆．酒精测试仪用于对机动车驾驶人员是否酒后驾车及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器．酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系．如果二氧化锡半导体型酒精气体传感器电阻❒ 的倒数与酒精气体的浓度♍成正比，那么，电压表示数✞与酒精气体浓度♍之间的对应关系正确的是☎✆✌．✞越大，表示♍越大，♍与✞成正比．✞越大，表示♍越大，但是♍与✞不成正比．✞越大，表示♍越小，♍与✞成反比．✞越大，表示♍越小，但是♍与✞不成反比．☎高考全国卷乙✆一含有理想变压器的电路如图所示，图中电阻 、 和 的阻值分别为 、 和，✌为理想交流电流表，✞为正弦交流电压源，输出电压的有效值恒定．当开关 断开时，电流表的示数为✋；当 闭合时，电流表的示数为 ✋ 该变压器原、副线圈匝数比值为☎✆✌． ．． ．二、多项选择题☎本题共 小题，每小题 分，共 分．在每小题给出的四个选项中，有多个选项符合题意．✆．如图所示， 、✈是两个完全相同的灯泡，☹是直流电阻为零的纯电感，且自感系数☹很大． 是电容较大且不漏电的电容器，下列判断正确的是☎✆✌． 闭合时， 灯亮后逐渐熄灭，✈灯逐渐变亮． 闭合时， 灯、✈灯同时亮，然后 灯变暗，✈灯变得更亮． 闭合，电路稳定后， 断开时， 灯突然亮一下，然后熄灭，✈灯立即熄灭． 闭合，电路稳定后， 断开时， 灯突然亮一下，然后熄灭，✈灯逐渐熄灭．某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈☹ 由火线和零线并行绕成．当右侧线圈☹ 中产生电流时，电流经放大器放大后，使电磁铁吸起铁质开关 ，从而切断家庭电路．仅考虑☹ 在铁芯中产生的磁场，下列说法正确的有☎✆✌．家庭电路正常工作时，☹ 中的磁通量为零．家庭电路中使用的电器增多时，☹ 中的磁通量不变．家庭电路发生短路时，开关 将被电磁铁吸起．地面上的人接触火线发生触电时，开关 将被电磁铁吸起．如图所示，正方形线框♋♌♍♎边长为☹，每边电阻均为❒，在磁感应强度为 的匀强磁场中绕♍♎轴以角速度▫转动，♍、♎两点与外电路相连，外电路电阻也为❒ 则下列说法中正确的是☎ ✆✌． 断开时，电压表读数为 ▫☹． 断开时，电压表读数为 ▫☹． 闭合时，电流表读数为 ❒ ▫☹． 闭合时，线框从图示位置转过⇨ 过程中流过电流表的电荷量为 ☹ ❒．如图所示，间距为☹，电阻不计的足够长平行光滑金属导轨水平放置，导轨左端用一阻值为 的电阻连接，导轨上横跨一根质量为❍，电阻也为 的金属棒，金属棒与导轨接触良好．整个装置处于竖直向上、磁感应强度为 的匀强磁场中．现使金属棒以初速度❖ 沿导轨向右运动，若金属棒在整个运动过程中通过的电荷量为❑ 下列说法正确的是☎ ✆✌．金属棒在导轨上做匀减速运动．整个过程中电阻 上产生的焦耳热为❍❖．整个过程中金属棒在导轨上发生的位移为 ❑ ☹．整个过程中金属棒克服安培力做功为❍❖．两根相距☹的足够长的金属直角导轨如图所示放置，它们各有一边在同一水平面内，另一边垂直于水平面．质量均为❍的金属细杆♋♌、♍♎与导轨垂直接触形成闭合回路，杆与导轨之间的动摩擦因数均为↗，导轨电阻不计，回路总电阻为 整个装置处于磁感应强度大小为 、方向竖直向上的匀强磁场中．当♋♌杆在平行于水平导轨的拉力☞作用下以速度❖ 沿导轨匀速运动时，♍♎杆也正好以速度❖ 向下匀速运动．重力加速度为♑，以下说法正确的是☎ ✆✌．♋♌杆所受拉力☞的大小为↗❍♑＋ ☹ ❖．♍♎杆所受摩擦力为零．回路中的电流强度为 ☹（❖ ＋❖ ）．↗与❖ 的大小关系为↗＝ ❍♑ ☹ ❖ 题号答案的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．✆．☎分✆一小型水电站，其交流发电机的输出功率为  ，输出电压为  ✞，在输电过程中，要求输电线能量损耗不大于 ，已知输电线电阻为  ，用户降压变压器的输出电压为  ✞，求输电线路中，升压变压器与降压变压器的变压比各多大？☎升、降压变压器均为理想变压器✆．☎分✆如图甲所示，一固定的矩形导体线圈水平放置，线圈的两端接一只小灯泡☹，在线圈所在空间内存在着与线圈平面垂直的均匀分布的磁场．已知线圈的匝数⏹＝  匝，电阻❒＝  ，所围成矩形的面积 ＝  ❍ ，小灯泡的电阻 ＝  ，磁场的磁感应强度按图乙所示的规律变化，线圈中产生的感应电动势瞬时值的表达式为♏＝⏹❍ ⇨❆♍☐♦⇨❆♦，其中 ❍为磁感应强度的最大值，❆为磁场变化的周期．不计灯丝电阻随温度的变化，求：☎✆线圈中产生感应电动势的最大值；☎✆小灯泡消耗的电功率；☎✆在磁感应强度变化的 ～❆的时间内，通过小灯泡的电荷量．．☎分✆如图所示，质量❍ ＝  ♑，电阻 ＝  ，长度●＝  ❍的导体棒♋♌横放在✞型金属框架上．框架质量❍ ＝  ♑，放在绝缘水平面上，与水平面间的动摩擦因数↗＝ ，相距 ❍的  、☠☠ 相互平行，电阻不计且足够长．电阻 ＝  的 ☠垂直于  整个装置处于竖直向上的匀强磁场中，磁感应强度 ＝  ❆．垂直于♋♌施加☞＝ ☠的水平恒力，♋♌从静止开始无摩擦地运动，始终与  、☠☠ 保持良好接触，当♋♌运动到某处时，框架开始运动．设框架与水平面间最大静摩擦力等于滑动摩擦力，♑取  ❍♦☎✆求框架开始运动时♋♌速度❖的大小；☎✆从♋♌开始运动到框架开始运动的过程中， ☠上产生的热量✈＝  ☺，求该过程♋♌位移⌧的大小．．☎分✆在图甲中，直角坐标系⌧⍓的 、 象限内有匀强磁场，第 象限内的磁感应强度大小为 ，第 象限内的磁感应强度大小为 ，磁感应强度的方向均垂直于纸面向里．现将半径为●，圆心角为 的扇形导线框 ✈以角速度▫绕 点在纸面内沿逆时针匀速转动，导线框回路电阻为☎✆求导线框中感应电流的最大值；☎✆在图乙中画出导线框匀速转动一周的时间内感应电流✋随时间♦变化的图象；☎规定与图甲中线框的位置相对应的时刻为♦＝ ，以逆时针方向为正方向✆☎✆求线框匀速转动一周产生的热量．。

人教版高中物理选修3-2测试题及答案解析全册共13套专题培优练（一）电磁感应中的“一定律三定则”问题1.如图1所示，两个相同的铝环穿在一根光滑杆上，将一根条形磁铁向左插入铝环的过程中，两环的运动情况是()图1A．同时向左运动，间距增大B．同时向左运动，间距不变C．同时向左运动，间距变小D．同时向右运动，间距增大解析：选C将一根条形磁铁向左插入铝环的过程中，两个环中均产生感应电流。

根据楞次定律，感应电流将阻碍与磁体间的相对运动，所以两环均向左运动。

靠近磁铁的环所受的安培力大于另一个，又可判断两环在靠近。

选项C正确。

2.如图2所示，闭合螺线管固定在置于光滑水平面上的小车上，现将一条形磁铁从左向右插入螺线管中的过程中，则()图2A．小车将向右运动B．使条形磁铁向右插入时外力所做的功全部转变为电能，最终转化为螺线管的内能C．条形磁铁会受到向右的力D．小车会受到向左的力解析：选A磁铁向右插入螺线管中，根据楞次定律的扩展含义“来拒去留”，磁铁与小车相互排斥，小车在光滑水平面上受力向右运动，所以选项A正确，选项C、D错误。

电磁感应现象中满足能量守恒，由于小车动能增加，外力做的功转化为小车的动能和螺线管中的内能，所以选项B错误。

3.如图3所示，粗糙水平桌面上有一质量为m的铜质矩形线圈。

当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力F N及在水平方向运动趋势的正确判断是()图3A．F N先小于mg后大于mg，运动趋势向左B．F N先大于mg后小于mg，运动趋势向左C．F N先小于mg后大于mg，运动趋势向右D．F N先大于mg后小于mg，运动趋势向右解析：选D根据楞次定律的另一种表述判断，磁铁靠近线圈时两者排斥，F N大于mg，磁铁远离线圈时两者吸引，F N小于mg，由于安培力阻碍两者间的相对运动，所以线圈一直有向右运动的趋势。

故选D。

4. (多选)如图4所示，光滑固定导轨M、N水平放置，两根导体棒P、Q平行放置在导轨上，形成一个闭合回路，一条形磁铁从高处下落接近回路时()图4A．P、Q将相互靠拢B．P、Q将相互远离C．磁铁的加速度仍为gD．磁铁的加速度小于g解析：选AD本题考查用楞次定律判断物体的运动情况。
