建筑幕墙知识讲解
金属幕墙
以铝、钢等金属材料为主，轻盈且具 有现代感，常见于高层建筑和商业中 心。
复合幕墙
结合多种材料如玻璃、石材、金属等， 形成多功能、多样化的幕墙，适应多 种建筑风格。
构造
框架式幕墙
单元式幕墙
由金属框架和镶嵌板组成，通过连接件固 定在主体结构上，结构简单、安装方便。
将面板和支撑结构整体加工成独立单元， 运输至现场进行吊装，具有较高的安装精 度。
点支式幕墙
全玻幕墙
采用钢支承结构和连接件将面板固接在主 体结构上，外观通透、结构轻盈。
由玻璃肋和玻璃面板构成，视觉效果独特 ，多用于追求现代感的建筑。
04
建筑幕墙的设计与施工
设计
设计原则
建筑幕墙设计应遵循安全、经济、美观和环保的原则，确保幕墙结构 安全、节能环保，同时满足建筑外观和功能需求。
结构设计
灵活性
幕墙可以根据建筑设计的需求 进行定制，适应各种形状和尺 寸，为建筑设计提供更大的自 由度。
维护方便
幕墙通常采用模块化设计，方 便安装和拆卸，也便于后期的
清洗和维护。
优势
01
020304 Nhomakorabea节能环保
建筑幕墙能够有效地降低建筑 物的能耗，减少对环境的影响
，符合绿色建筑的理念。
提高建筑质量
幕墙的使用可以减少传统墙体 开裂、渗漏等问题，提高建筑
高层建筑
随着城市化的加速，高层建 筑越来越多地采用幕墙作为 主要的外围护结构，以适应 现代城市的天际线。
公共设施
政府办公楼、医院和学校等 公共设施也采用幕墙，以提 高建筑的节能性能、采光和 通风效果。
发展趋势
绿色环保
随着对可持续发展的重视，建筑幕墙正朝 着更加环保、节能的方向发展，如使用太
建筑幕墙知识点总结归纳
建筑幕墙知识点总结归纳一、幕墙的定义幕墙是指建筑物外立面的一种装饰和保温、隔热结构，与建筑物的主体结构独立。
幕墙通常由铝合金、玻璃、石材、陶瓷等材料构成，其主要作用是美化建筑外观、增加建筑的隔热、隔音、防水和防火性能。
二、幕墙的分类1.按材料分：铝塑板幕墙、全玻璃幕墙、石材幕墙、金属幕墙、夹层幕墙等。
2.按结构形式分：单层幕墙、夹层幕墙、双层幕墙等。
3.按功能分：装饰幕墙、通风幕墙、保温隔热幕墙、防火隔热幕墙等。
三、幕墙的构成和组成部分1.骨架结构：包括转角件、立柱、横梁、连接件等，承担着幕墙自重和风荷载的传递。
2.面板：主要包括玻璃、铝板、陶瓷等，作为幕墙的外观装饰和保温隔热层。
3.密封材料：包括玻璃胶、硅酮胶等，用于固定和密封面板与骨架结构之间的缝隙。
4.支撑系统：包括吊杆、卡扣、安装板等，用于固定和支撑幕墙的面板和骨架结构。
四、幕墙的设计与施工1.设计原则：满足建筑结构的抗风、抗震要求，保证幕墙的安全可靠性；考虑建筑的热工性能和节能要求，保障建筑的隔热、保温性能；符合建筑外观的美观和装饰效果，满足建筑功能和实用性。
2.施工工艺：包括幕墙的铝合金骨架结构的加工制作、面板的安装和玻璃的安装、幕墙的密封、支撑系统的安装等。
3.质量控制：要对幕墙的材料和构件进行严格的检查和试验，保证其质量和性能符合设计要求；加强施工现场管理，保证施工的安全和质量。
五、幕墙的维护和保养1.定期检查：对幕墙的外观进行定期检查，发现问题及时修复，防止幕墙表面的脱落、漏水、渗漏等问题。
2.清洁保养：对幕墙的表面进行清洁处理，保持幕墙的外观清洁和美观。
3.防腐防锈：对幕墙的金属部件进行防腐防锈处理，延长幕墙的使用寿命。
六、幕墙的应用和发展趋势1.广泛应用：随着建筑技术的不断发展，幕墙已成为现代建筑的常见外立面形式，被广泛应用于高层建筑、商业综合体、办公楼等建筑类型。
2.绿色环保：目前，随着人们对建筑节能环保的要求不断提高，幕墙的设计和材料也在朝着绿色环保的方向不断发展，采用新型材料和技术，提高幕墙的节能性能。
幕墙知识点总结
幕墙知识点总结一、幕墙的分类1. 根据结构形式分类（1）点支式幕墙：由连接器支持玻璃或其他外墙材料形成外墙表面。
（2）框架式幕墙：由铝合金型材或钢构件组成的框架，将玻璃或其他外墙材料填充在框架中。
（3）混合式幕墙：点支式幕墙和框架式幕墙的结合，通常在不同部位采用不同的构造形式。
2. 根据功能分类（1）采光隔热幕墙：主要起到隔热和隔音的作用，提高建筑的舒适性。
（2）通风透光幕墙：通过幕墙结构的设计，实现建筑内部通风和外部视野的要求。
（3）综合功能幕墙：通过结合多种功能，满足建筑外墙的多重需求。
二、幕墙的构成1. 面板材料：主要包括玻璃、铝板、不锈钢板、陶瓷板等，根据建筑设计需求和功能要求选择合适的面板材料。
2. 结构支撑系统：主要包括铝合金型材、钢结构等，用于支撑幕墙的面板材料。
3. 密封胶条：用于连接面板材料和结构支撑系统，保证幕墙的密封性能。
4. 幕墙系统附件：主要包括各种连接件、固定件、密封胶、导水件、焊接件等，用于连接和固定幕墙的各个部分。
5. 幕墙系统的特色：包括透光性、采光性、隔热性、抗风压性、隔音性等，根据建筑的不同功能需求和设计要求进行选用。
三、幕墙的设计与施工1. 幕墙的设计要点（1）结构设计：根据建筑的要求和功能，选择合适的幕墙结构形式，确定支撑系统和面板材料的选用标准。
（2）材料选用：根据幕墙的功能和性能要求，选择合适的面板材料、密封胶条和附件材料。
（3）连接方式：根据幕墙的结构和建筑的特点，选择合适的连接方式，确保幕墙的稳定性和密封性。
（4）施工工艺：根据具体的施工要求和工艺流程，制定详细的施工方案，确保幕墙的施工质量。
2. 幕墙的施工要点（1）工艺流程：包括材料加工、结构支撑系统的安装、面板材料的安装、密封胶条和附件的安装等，各个环节都需要严格按照设计方案进行施工。
（2）安全防护：在施工过程中，要严格遵守安全操作规程，保证施工人员和周围环境的安全。
（3）质量控制：在施工过程中，要对材料和施工工艺进行严格的质量控制，确保幕墙的施工质量符合设计要求。
幕墙知识介绍
幕墙的设计输入
接到每一个幕墙项目之前，为了准确的为客户 提供适合的系统，本着安全性，适用性，耐久 性的原则，需要以下信息输入： 3.1：图纸 3.2：我方承包范围 3.3：地理位置 3.4：玻璃规格 3.5：幕墙类型 3.6：风压或风速（国外项目）
23
幕墙的设计输入
3.1：图纸
26
幕墙的设计输入
3.4：玻璃规格
一般玻璃规格甲供图纸都有指定，但也有 些项目没有指定，因此需要和客户确认需要什 么规格玻璃。
3.5：幕墙类型
需明确所设计项目采用什么类型的幕墙， 构件式幕墙还是单元式幕墙，明框或者隐框。
27
幕墙的设计输入
3.6：风压或风速（国外项目）
国外项目一般没有基本风压的说法，我国 规范定义的基本风压是以当地比较空旷平坦的 地面上离地10m高统计所得的50年一遇10min 平均最大风速为标准测定得到的。各国规范对 基本风速的定义都有不同，比如：
框 支 承 幕 墙
全 玻 幕 墙 构 件 式 单 元 式
隐框幕墙
横明竖隐 横隐竖明 明框幕墙 落地大板 吊挂大板 光电幕墙 点 支 承 幕 墙
玻璃肋点式
单钢管结构 钢桁架结构 拉杆结构 拉索结构 双层通风幕墙 其它形式幕墙
5
1.2幕墙的分类
1.2.1构件式幕墙
构件式幕墙主要特点：所有支撑结构材料 都是以散件运到施工现场，在施工现场依 次安装立柱、横梁和玻璃面板。是目前市 场上生产规模最大，也是技术最成熟的一 种传统幕墙。
玻璃面板
横向铝合 金扣盖
竖向铝合 金扣盖 横向密封胶条
19
幕墙的常用材料
隐框幕墙 常用材料 示意图：
幕墙培训资料
幕墙培训资料概论幕墙是指建筑物立面上的外部墙体系统，主要由玻璃、铝合金、石材等材料构成，用于保护建筑物内部区域，并提供隔热、防水和装饰等功能。
随着现代建筑技术的不断发展，幕墙在建筑设计中起着越来越重要的作用。
本资料将为您介绍幕墙的基本知识、设计原则以及施工要点。
一、幕墙的类型1. 幕墙按结构分为：点支式幕墙、板材式幕墙、网格幕墙和膨胀幕墙等。
每种类型的幕墙都有其特点和适用场合。
2. 幕墙按材料分为：玻璃幕墙、石材幕墙、金属幕墙和混合材料幕墙等。
选择合适的材料对于幕墙的性能和外观效果至关重要。
二、幕墙的设计原则1. 结构安全：幕墙的设计应符合建筑物结构的安全要求，并能承受正常风荷载和地震力。
2. 防水防潮：幕墙必须具备良好的防水和防潮性能，以保证建筑物内部不受水分侵入。
3. 隔热保温：幕墙应具备一定的隔热性能，降低建筑物内外温度差异，提高室内舒适度。
4. 美观装饰：幕墙设计不仅要满足基本功能要求，还要注重外观效果，与建筑风格相协调。
三、幕墙的施工要点1. 前期准备：施工前需要进行场地勘测、设计图纸审核等工作，确保施工的顺利进行。
2. 材料选用：根据设计要求，选择合适的幕墙材料，并进行质量检验，确保质量合格。
3. 施工工艺：幕墙的施工需要严格按照工艺规范进行，包括制作支撑结构、安装幕墙板材、密封处理等步骤。
4. 质量控制：施工过程中要进行质量检查，确保幕墙的安装质量和施工工艺符合规范要求。
5. 维护保养：幕墙的维护保养工作要及时进行，定期清洁幕墙表面，检查幕墙的密封性和防水性能。
结语幕墙作为现代建筑的重要组成部分，其设计和施工对于建筑的性能和外观效果起着决定性的作用。
本资料提供的幕墙培训资料是帮助您了解幕墙基本知识、设计原则和施工要点的重要参考。
希望通过学习，您能在幕墙设计和施工中获得更好的理解和应用。
如有任何问题，请随时与我们联系。
幕墙技术知识点总结
幕墙技术知识点总结一、幕墙的概念及发展历程幕墙是现代建筑的一种建筑外立面装饰方式，它是建筑中非承重的外墙，主要起装饰和隔热作用。
幕墙的发展历程可以追溯到19世纪初的法国，但直到20世纪后期，随着玻璃钢的普及和建筑外墙技术的日趋成熟，幕墙才开始大规模应用于高层建筑中。
随着建筑外墙技术的不断创新和发展，幕墙在建筑中的作用也越来越重要，不仅仅是建筑外立面的一种装饰方式，同时也成为了建筑节能和环保的重要手段。
目前，幕墙技术已经成为高层建筑的标配，几乎所有的现代高层建筑都会采用幕墙技术。
二、幕墙的分类及特点1.按材质分类（1）玻璃幕墙玻璃幕墙是目前最为常见的一种幕墙，主要由玻璃和铝合金型材组成，具有视野开阔、透光性好、美观大方等特点。
但也存在隔热隔音效果不佳、安全性差等问题。
（2）石材幕墙石材幕墙主要由花岗岩、大理石等天然石材作为面板，辅以铝合金型材支撑。
其特点是外观美观大方、抗风压能力强、耐火性好等，但成本较高。
（3）金属幕墙金属幕墙一般采用铝板、不锈钢板等金属材料作为面板，具有轻质、强度高、耐腐蚀等特点。
2.按结构分类（1）重型幕墙重型幕墙一般由承重结构和非承重幕墙组成，适用于高层建筑。
（2）轻型幕墙轻型幕墙一般由非承重结构构成，主要适用于低层建筑。
3.按功能分类（1）遮阳幕墙遮阳幕墙主要起到遮阳隔热的作用，能够减少建筑内部的日晒照射、降低空调负荷，起到节能的作用。
（2）透光幕墙透光幕墙主要起到透光和视野开阔的作用，使建筑内部通风采光良好。
（3）节能幕墙节能幕墙包括遮阳幕墙和隔热幕墙，在节能减排方面发挥着重要作用。
三、幕墙技术的关键技术与要求1.环境要求（1）风压和抗风压幕墙一般要求能够承受一定的风压和抗风压，尤其是高层建筑。
（2）隔热和保温隔热和保温是幕墙技术的重要技术要求，在夏季能够降低室内的温度，减少空调负荷，节能减排；在冬季，能够有效保温，减少室内热量的散失。
（3）透光与遮阳透光与遮阳是幕墙技术的重要功能，幕墙要求在透光性和遮阳性上能够提供良好的效果。
幕墙基础知识
半单元式幕墙的节点构造
竖框独立式 （竖向节点）
半单元式幕墙的节点构造
竖框独立式 （横向节点）
半单元式幕墙的节点构造
竖框组合式
半单元式幕墙的主要特点
➢ 竖框采用对插形式，变位适应能力强，具有较强的层间位移调节 能力，抗震性能好。
➢ 竖框通过对插形成接逢，对地震作用、温度变化等引起的变形适 应能力好，且位移时噪声小。
我国幕墙的发展
我国幕墙的发展： 我国第一个采用玻璃幕墙的工程是1984年建造的北京长城饭店。
2003年我国生产（使用）了约900万m2建筑幕墙（其中点式玻璃幕墙约80万m2），当年幕墙产量 （使用量）占全世界1400万m2的2/3左右，到2003年底止我国共安装了约6000万m2的建筑幕 墙，占世界总量11000万m2的一半以上。 随着北京申奥、上海申博成功，我国建筑幕墙会从目前平缓增长进入新一阶段增
幕墙一般分类
幕墙的类型及名称较多，各公司的命名也不尽相同。一般的可按 较成熟的幕墙产品的材料种类、施工方法、构造形式进行分类：
按幕墙施工方法分类：
➢构件式（框架式） ➢半单元式 ➢单元式
幕墙一般分类
幕墙的类型及名称较多，各公司的命名也不尽相同。一般的可按较 成熟的幕墙产品的材料种类、施工方法、构造形式进行分类：
建筑幕墙知识介绍 Curtain wall
主要内容
一、幕墙系统介绍 二、幕墙的设计原则 三、幕墙材料的选用
幕墙系统介绍
一、幕墙的定义
1、属于外维护结构, 由面板和结构组成
2、悬挂在主体结构之 外，可以随主体结构 发生形变
3、可以承受力的作用， 把受力传递给主体结 构
4、具有装饰性
二、幕墙的基本功能
铝合金挂件（无横梁）
幕墙知识点总结大全
幕墙知识点总结大全1. 幕墙的定义幕墙是指建筑外墙的玻璃幕墙或金属幕墙，它不是承重结构，而是构筑件。
在建筑物结构域里分属于雨屏和外饰，是用于掩盖姿容的重要功能构件。
设计和建筑工程贯穿对市场、价格、材质、尺度、功能、安全、贮备等多个方面的规定，并有重要的科学和艺术性。
2. 幕墙的分类根据其表面材料不同、或者按照安装方式不同、又或者是按照现有材料的工艺特性或者建筑形式不同，可以将幕墙分为六种：- 塑料铝幕墙- 玻璃幕墙- 插板幕墙- 石材幕墙- 铝合金板幕墙- 复合材料幕墙3. 幕墙的功能（1）隔热：能够在炎热的夏季阻隔外界的热辐射，减少建筑物内部空调设施的用量，节省能源。
而在寒冬季节则起到同样的阻隔效果。
（2）隔音：通过材料和结构的设计，提供建筑内部和外部之间的声音隔离。
（3）隔水：将建筑内部免受外部天气条件的影响。
（4）通风：在保证密闭性的同时，有效保证室内空气的对流，室内空气新鲜，使室内空气质量得到保证。
（5）美观：幕墙材料种类丰富，颜色变化多样，能够有效提升建筑立面的美观度。
（6）采光：幕墙能够提供良好的光线，使得建筑内部充满自然光。
4. 幕墙的设计与施工设计阶段需要依据建筑形式的设计理念和用途，来对幕墙进行设计。
并且在进行幕墙设计时，需要与大厦的结构、机电、给排水、供暖等专业进行充分协调，从而提高工作效率，保证建筑物整体剖面的和谐性。
对于幕墙的施工，首先要根据设计图纸安排好幕墙安装工程的技术措施，确定材料的存放地点，然后开始实施施工。
需要合理安排施工人员，安排材料运输等前期活动，并严格按照设计图纸和规范进行幕墙的安装。
5. 幕墙的维护和检修幕墙是建筑物的外立面，如果不及时进行维护和检修，很容易受到外界的各种因素的影响，如雨水、阳光、大气污染等等。
因此，在使用幕墙的建筑物中，一定要定期进行幕墙的维护和检修。
维护的主要内容包括：① 清洁：定期对幕墙进行清洁。
② 检查：定期对幕墙进行检查，及时发现问题并进行修复。
幕墙基本知识入门
2020/1/20
B，单元式幕墙：幕墙的所有构件都在工厂加工完成，并按照施工图纸要求把幕墙各构件 组装为独立的板块（一般为一个层高，1~2个分格宽度），运输到现场直接与主体预设的 挂点挂接安装。 主要特点：工厂化程度较高，现场工期较短，现场作业较少，安装质量可控性强，平面变 位能力强，造价略高
2020/1/20
噪音标准值类别
声音 0－20分贝 20－40分贝 40－60分贝 60－70分贝 70－90分贝 90－100分贝 100－120分贝
120分贝以上
听觉感受 很静、几乎感觉不到
标准值类别 昼 间
夜间
安静、犹如轻声絮语
Ⅰ
55
45
一般。普通室内谈话
Ⅱ
60
50
吵闹、有损神经
Ⅲ
65
55
很吵、神经细胞受到破坏
幕墙由三大体系组成：1，面材系统；2，支承系统；3，连接系统 面材系统
支承系统
连接系统
2020/1/20
其它辅助系统：1，密封系统；2，防火系统；3，抗震系统；4，防雷系统……
(二)使用幕墙的目的
使用建筑幕墙的目的：
1、美化建筑，提高建筑 档次
2、美化城市，推升城市 品位
3、美化生活，为人们提 供更舒适、更安全的 室内活动环境
C，半单元式幕墙：是一介于框架式及单元式之间的结构。幕墙的所有结构元件都在工厂 加工，除竖框外所有结构元件在工厂按照设计图纸组装为独立的板块（一般为一个分格） 后运到现场，现场竖框安装好后，把组装好的板块与竖框连接。 例如：半单元幕墙工程为北京皂君庙综合楼。 主要特点：安装灵活，工期长于单元式，现场作业多于单元式，一般无横框。
建筑幕墙抗风压性能分级值
分级代 号
B，单元式幕墙：幕墙的所有构件都在工厂加工完成，并按照施工图纸要求把幕墙各构件 组装为独立的板块（一般为一个层高，1~2个分格宽度），运输到现场直接与主体预设的 挂点挂接安装。 主要特点：工厂化程度较高，现场工期较短，现场作业较少，安装质量可控性强，平面变 位能力强，造价略高
2020/1/20
噪音标准值类别
声音 0－20分贝 20－40分贝 40－60分贝 60－70分贝 70－90分贝 90－100分贝 100－120分贝
120分贝以上
听觉感受 很静、几乎感觉不到
标准值类别 昼 间
夜间
安静、犹如轻声絮语
Ⅰ
55
45
一般。普通室内谈话
Ⅱ
60
50
吵闹、有损神经
Ⅲ
65
55
很吵、神经细胞受到破坏
幕墙由三大体系组成：1，面材系统；2，支承系统；3，连接系统 面材系统
支承系统
连接系统
2020/1/20
其它辅助系统：1，密封系统；2，防火系统；3，抗震系统；4，防雷系统……
(二)使用幕墙的目的
使用建筑幕墙的目的：
1、美化建筑，提高建筑 档次
2、美化城市，推升城市 品位
3、美化生活，为人们提 供更舒适、更安全的 室内活动环境
C，半单元式幕墙：是一介于框架式及单元式之间的结构。幕墙的所有结构元件都在工厂 加工，除竖框外所有结构元件在工厂按照设计图纸组装为独立的板块（一般为一个分格） 后运到现场，现场竖框安装好后，把组装好的板块与竖框连接。 例如：半单元幕墙工程为北京皂君庙综合楼。 主要特点：安装灵活，工期长于单元式，现场作业多于单元式，一般无横框。
建筑幕墙抗风压性能分级值
分级代 号

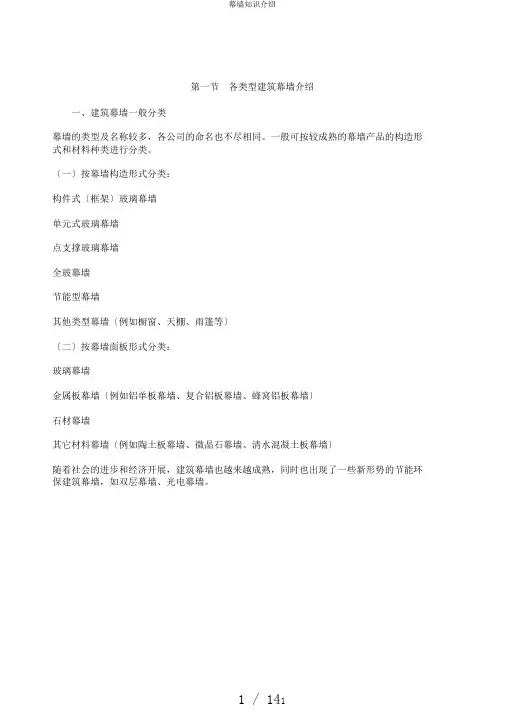

幕墙知识介绍
第一节各类型建筑幕墙介绍一、建筑幕墙一般分类幕墙的类型及名称较多，各公司的命名也不尽相同。
一般可按较成熟的幕墙产品的构造形式和材料种类进行分类。
〔一〕按幕墙构造形式分类：构件式〔框架〕玻璃幕墙单元式玻璃幕墙点支撑玻璃幕墙全玻幕墙节能型幕墙其他类型幕墙〔例如橱窗、天棚、雨篷等〕〔二〕按幕墙面板形式分类：玻璃幕墙金属板幕墙〔例如铝单板幕墙、复合铝板幕墙、蜂窝铝板幕墙〕石材幕墙其它材料幕墙〔例如陶土板幕墙、微晶石幕墙、清水混凝土板幕墙〕随着社会的进步和经济开展，建筑幕墙也越来越成熟，同时也出现了一些新形势的节能环保建筑幕墙，如双层幕墙、光电幕墙。
第二节常见几种建筑幕墙介绍一、框架式〔元件式〕幕墙1、框架式幕墙的构造特点框架式(元件式,构件式)幕墙的竖框〔或横梁〕先安装在主体结构上，再安装横梁〔或竖框〕，竖框和横梁组成框格，面板材料在工厂内加工成单元组件，再固定在竖框和横梁组成的框格上。
面板材料单元组件所承受的荷载要通过竖框〔或横梁〕传递给主体结构。
该结构较常见的形式是：竖框和横梁现场安装形成框格后将面板材料单元组件固定于骨架上，面板材料单元组件竖向接逢在立柱上，横向接逢在横梁上，并进行密封胶接逢处理，防雨水渗透、空气渗透。
框架式明框框幕架2、框墙架式幕墙的主要特点式隐框施工手段灵活，工艺较为成熟，经过较多工程实践检验，是目前采用较多的幕幕墙墙结构形式。
主体结构适应能力强，安装顺序根本不受主体结构的影响。
采用密封胶接逢处理，水密性、气密性好，具有较好的保温、隔声降噪能力，具有一定的抗层间位移能力。
面板材料单元组件工厂制作，结构胶使用性能有保证。
大量安装工序现场进行，要求现场管理工作量大。
密封胶施工要求严格，前期清洗、打胶过程对工人素质要求高；安装打胶控制点多，工序多，要求工程管理质量高。
二、单元式幕墙1、单元式幕墙定义将面板和金属框架(横梁、立柱)在工厂组装为幕墙单元，以幕墙单元形式在现场完成安装施工的框支承幕墙。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
18
2020/6/30
框支承玻璃幕墙—明框式(昆泰)
19
2020/6/30
框支承玻璃幕墙—隐框式(仁爱)
20
2020/6/30
框支承玻璃幕墙—半隐框式(清华科技)
21
2020/6/30
框支承玻璃幕墙—半隐框式
22Biblioteka 020/6/30明框玻璃幕墙：金属框架的构件显露于面板外 表面的框支承玻璃幕墙。
2
幕墙的发展
2020/6/30
1909年德国画家 Kandinsky在慕尼黑新 艺术家协会上提出 “用玻璃扩大界域， 产生无阻挡的感觉籍 以提升文化。
1.欧美 A.1917年美国旧金山 （SanFransisico） 哈里德大厦（Willis Polks Hallidie） -------------世界上第一 块玻璃幕墙
隐框玻璃幕墙：金属框架的构件完全不显露于 面板外表面的框支承玻璃幕墙。
半隐框玻璃幕墙：金属框架的竖向或横向构件 显露于面板外表面的框支承玻璃幕墙。
23
2020/6/30
明框幕墙可采用多种形状和造型的金属扣条从 而达到不同的装饰效果
24
框支承构件式幕墙
2020/6/30
框支承构件式玻璃幕墙是在现场依 次安装立柱、横梁和玻璃面板的框 支承玻璃幕墙。
25
26 2020/6/30
2020/6/30
框支承玻璃幕墙—构件式
27
2020/6/30
框支承玻璃幕墙—构件式
28
2020/6/30
框支承玻璃幕墙—构件式
29
2020/6/30
框支承构件式幕墙主要特点
1．施工手段灵活，工艺较为成熟，经过较多工程实践 检验，是目前采用较多的幕墙结构形式。
14
2020/6/30
3.可持续发展期：2003~2010年 在这一时期，我国铝门窗及建筑幕墙产 品还将继续保持稳步增长的事态，其产 品结构会有较大改变，断热铝型材、中 空LOW-E玻璃、优质五金配件等产品的 铝合金节能门窗的使用比例将大大提高。 高新幕墙，如双层呼吸式幕墙等，在逐 步开发、使用。新规范的颁布。
6
2020/6/30
D.1974年芝加哥（Chiacgo） 西尔斯大厦(Sears Tower)
欧洲幕墙
7
2、亚洲其他国家 日本、韩国、东南亚
2020/6/30
8
2020/6/30 9
2020/6/30
2.中国
港台地区： 香港20世纪70~80 年代起步，主要 用于高层、超高 层建筑。
中环中心 （71F,372m） 镀膜、彩釉玻璃
16
幕墙种类
2020/6/30
按玻璃面板的固定方式分类： 1．框支承玻璃幕墙：
按幕墙形式：明框幕墙、隐框、半隐框 按幕墙施工安装方法：单元式、构件式 2．点支承玻璃幕墙： 钢桁架式、玻璃肋式、拉杆式、拉索式、 自平衡索桁架式、单层索式 3．全玻璃幕墙
17
2020/6/30
框支承玻璃幕墙—明框式（天津津滨金融服务区)
●现在不少公司都拥有了自己的知识产权 和新技术。建筑幕墙仍将是公共建筑外 围护结构的主导。
15
幕墙种类
2020/6/30
按面板材料来分类：
1．玻璃幕墙：中空玻璃，夹层玻璃等 2．金属板幕墙：单层铝板，复合铝板，蜂
窝铝板，不锈钢板，彩钢板，钛锌板，铜 板，钛板。
3．石材幕墙 4．组合幕墙 5．其他：瓷板，微晶玻璃，千思板等。
2020/6/30
浅谈幕墙基础知识
1
建筑幕墙
2020/6/30
Building Curtain wall 由支承结构体系与面板组成的、可相对主体结构有一定位
移能力、不分担主体结构所受作用的建筑外围护结构或装饰 性结构。
最早出现的玻璃幕墙是在1917年美国旧金山的哈里德大厦， 而真正意义上的玻璃幕墙是上世纪五十年代初建成的纽约利 华大厦和联合国大厦，我国第一个采用玻璃幕墙的工程是 1984年建造的北京长城饭店。
10
台湾地区90年代出才逐步发展起来
2020/6/30
高雄东地士大厦（82F，331m） 玻璃石材幕墙，顶部风压设计12KP
台北101
11
2020/6/30
内地： 1984年建造的长城饭店是我国第一幢现代玻璃幕墙高层建筑
12
国内建筑幕墙发展史
2020/6/30
国内建筑幕墙从1982年开始起步，历经20多 年的发展，已经成为世界第一幕墙生产大国。 2003年我国生产了约1000万扩建幕墙，约占 全世界当年用量的2/3左右，到2004年我国建 成了约一亿平方米各式建筑幕墙（包括采光屋 面）工程，占世界总量的一半还多。与传统的 建筑相比，建筑幕墙是融建筑技术、建筑艺术、 建筑功能为一体的一种外围护结构。建筑幕墙 已成为现代建筑文化、建筑个性、建筑艺术、 建筑新科学的重要标志。
2．主体结构适应能力强，安装顺序基本不受主体结构 的影响。
3．采用密封胶接逢处理，水密性、气密性好，具有较 好的保温、隔声降噪能力，具有一定的抗层间位移能 力。
4．面板材料单元组件工厂制作，结构胶使用性能有保 证。
5．大量安装工序现场进行，要求现场管理工作量大。 6．密封胶施工要求严格，前期清洗、打胶过程对工人
素质要求高；安装打胶控制点多，工序多，要求工程 管理质量高。
30
2020/6/30
框支承玻璃幕墙—构件式
31
2020/6/30 32
2020/6/30
框支承玻璃幕墙—构件式
33
2020/6/30
框支承玻璃幕墙—构件式
34
单元式幕墙
2020/6/30
单元式幕墙是将面板和金属框架（横梁、 立柱）在工厂组装为幕墙单元，以幕墙 单元形式在现场完成安装施工的框支承 玻璃幕墙。
3
真正意义的玻璃幕墙
2020/6/30
B.1950年纽约（New York） 利华大厦（Lever Building,22层）
大厦一角
4
2020/6/30
C. 纽约
联合国秘书处大 厦 （U.N.secretariat building）
5
2020/6/30
C.1952年匹兹堡（PITTSBURGH） 阿尔考大厦(ALCOA BUILDING)-------铝的运用、单元式幕墙
13
2020/6/30
中国内地幕墙发展的三个阶段： 1、起步期：1993年~1994年 平均年产量约200万平方米，主要是 构件式玻璃幕墙，模仿国外技术，国内 无行业规范和标准，技术水平较低。 2、成长期：1995年~2002年 1995年初成立了中国建筑金属结构 协会铝门窗幕墙委员会，这是中国幕墙 步入成长期的标志。
2020/6/30
框支承玻璃幕墙—明框式(昆泰)
19
2020/6/30
框支承玻璃幕墙—隐框式(仁爱)
20
2020/6/30
框支承玻璃幕墙—半隐框式(清华科技)
21
2020/6/30
框支承玻璃幕墙—半隐框式
22Biblioteka 020/6/30明框玻璃幕墙：金属框架的构件显露于面板外 表面的框支承玻璃幕墙。
2
幕墙的发展
2020/6/30
1909年德国画家 Kandinsky在慕尼黑新 艺术家协会上提出 “用玻璃扩大界域， 产生无阻挡的感觉籍 以提升文化。
1.欧美 A.1917年美国旧金山 （SanFransisico） 哈里德大厦（Willis Polks Hallidie） -------------世界上第一 块玻璃幕墙
隐框玻璃幕墙：金属框架的构件完全不显露于 面板外表面的框支承玻璃幕墙。
半隐框玻璃幕墙：金属框架的竖向或横向构件 显露于面板外表面的框支承玻璃幕墙。
23
2020/6/30
明框幕墙可采用多种形状和造型的金属扣条从 而达到不同的装饰效果
24
框支承构件式幕墙
2020/6/30
框支承构件式玻璃幕墙是在现场依 次安装立柱、横梁和玻璃面板的框 支承玻璃幕墙。
25
26 2020/6/30
2020/6/30
框支承玻璃幕墙—构件式
27
2020/6/30
框支承玻璃幕墙—构件式
28
2020/6/30
框支承玻璃幕墙—构件式
29
2020/6/30
框支承构件式幕墙主要特点
1．施工手段灵活，工艺较为成熟，经过较多工程实践 检验，是目前采用较多的幕墙结构形式。
14
2020/6/30
3.可持续发展期：2003~2010年 在这一时期，我国铝门窗及建筑幕墙产 品还将继续保持稳步增长的事态，其产 品结构会有较大改变，断热铝型材、中 空LOW-E玻璃、优质五金配件等产品的 铝合金节能门窗的使用比例将大大提高。 高新幕墙，如双层呼吸式幕墙等，在逐 步开发、使用。新规范的颁布。
6
2020/6/30
D.1974年芝加哥（Chiacgo） 西尔斯大厦(Sears Tower)
欧洲幕墙
7
2、亚洲其他国家 日本、韩国、东南亚
2020/6/30
8
2020/6/30 9
2020/6/30
2.中国
港台地区： 香港20世纪70~80 年代起步，主要 用于高层、超高 层建筑。
中环中心 （71F,372m） 镀膜、彩釉玻璃
16
幕墙种类
2020/6/30
按玻璃面板的固定方式分类： 1．框支承玻璃幕墙：
按幕墙形式：明框幕墙、隐框、半隐框 按幕墙施工安装方法：单元式、构件式 2．点支承玻璃幕墙： 钢桁架式、玻璃肋式、拉杆式、拉索式、 自平衡索桁架式、单层索式 3．全玻璃幕墙
17
2020/6/30
框支承玻璃幕墙—明框式（天津津滨金融服务区)
●现在不少公司都拥有了自己的知识产权 和新技术。建筑幕墙仍将是公共建筑外 围护结构的主导。
15
幕墙种类
2020/6/30
按面板材料来分类：
1．玻璃幕墙：中空玻璃，夹层玻璃等 2．金属板幕墙：单层铝板，复合铝板，蜂
窝铝板，不锈钢板，彩钢板，钛锌板，铜 板，钛板。
3．石材幕墙 4．组合幕墙 5．其他：瓷板，微晶玻璃，千思板等。
2020/6/30
浅谈幕墙基础知识
1
建筑幕墙
2020/6/30
Building Curtain wall 由支承结构体系与面板组成的、可相对主体结构有一定位
移能力、不分担主体结构所受作用的建筑外围护结构或装饰 性结构。
最早出现的玻璃幕墙是在1917年美国旧金山的哈里德大厦， 而真正意义上的玻璃幕墙是上世纪五十年代初建成的纽约利 华大厦和联合国大厦，我国第一个采用玻璃幕墙的工程是 1984年建造的北京长城饭店。
10
台湾地区90年代出才逐步发展起来
2020/6/30
高雄东地士大厦（82F，331m） 玻璃石材幕墙，顶部风压设计12KP
台北101
11
2020/6/30
内地： 1984年建造的长城饭店是我国第一幢现代玻璃幕墙高层建筑
12
国内建筑幕墙发展史
2020/6/30
国内建筑幕墙从1982年开始起步，历经20多 年的发展，已经成为世界第一幕墙生产大国。 2003年我国生产了约1000万扩建幕墙，约占 全世界当年用量的2/3左右，到2004年我国建 成了约一亿平方米各式建筑幕墙（包括采光屋 面）工程，占世界总量的一半还多。与传统的 建筑相比，建筑幕墙是融建筑技术、建筑艺术、 建筑功能为一体的一种外围护结构。建筑幕墙 已成为现代建筑文化、建筑个性、建筑艺术、 建筑新科学的重要标志。
2．主体结构适应能力强，安装顺序基本不受主体结构 的影响。
3．采用密封胶接逢处理，水密性、气密性好，具有较 好的保温、隔声降噪能力，具有一定的抗层间位移能 力。
4．面板材料单元组件工厂制作，结构胶使用性能有保 证。
5．大量安装工序现场进行，要求现场管理工作量大。 6．密封胶施工要求严格，前期清洗、打胶过程对工人
素质要求高；安装打胶控制点多，工序多，要求工程 管理质量高。
30
2020/6/30
框支承玻璃幕墙—构件式
31
2020/6/30 32
2020/6/30
框支承玻璃幕墙—构件式
33
2020/6/30
框支承玻璃幕墙—构件式
34
单元式幕墙
2020/6/30
单元式幕墙是将面板和金属框架（横梁、 立柱）在工厂组装为幕墙单元，以幕墙 单元形式在现场完成安装施工的框支承 玻璃幕墙。
3
真正意义的玻璃幕墙
2020/6/30
B.1950年纽约（New York） 利华大厦（Lever Building,22层）
大厦一角
4
2020/6/30
C. 纽约
联合国秘书处大 厦 （U.N.secretariat building）
5
2020/6/30
C.1952年匹兹堡（PITTSBURGH） 阿尔考大厦(ALCOA BUILDING)-------铝的运用、单元式幕墙
13
2020/6/30
中国内地幕墙发展的三个阶段： 1、起步期：1993年~1994年 平均年产量约200万平方米，主要是 构件式玻璃幕墙，模仿国外技术，国内 无行业规范和标准，技术水平较低。 2、成长期：1995年~2002年 1995年初成立了中国建筑金属结构 协会铝门窗幕墙委员会，这是中国幕墙 步入成长期的标志。
