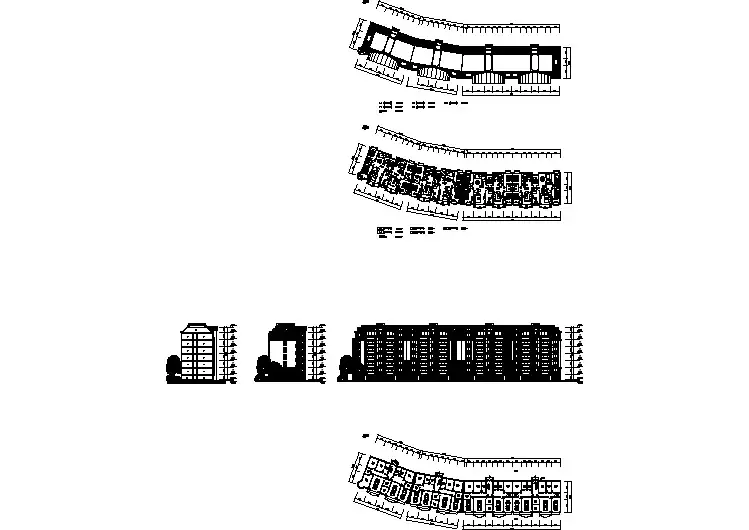

某小区六层住宅楼给排水设计施工图纸

第一章工程概况一、工程简况1 ．本工程为工程。

该楼共，建筑面积约为。

2．本工程主要结构：基础为C30钢筋砼带形基础，C30钢筋砼地梁。

砖混结构，层层设置圈梁，构造柱，C25钢筋砼梁、板、柱、楼梯。

3 ．安装工程：a. 给排水：管道采用S5系列的PPR给水管，UPVC排水管。

成套卫生洁具。

b. 电气：强电为铜芯线、PC硬塑管暗敷。

二、建筑地点及自然条件本工程位于。

地震烈度为七度；场地土类型为粉土；地下水位埋深为 3.25-3.4 米，场地标准冻土深度为0.6 米。

三、施工条件及特点1. 施工现场地势较开阔，场地需根据设计标高做适当平整。

2 ．施工用电已由建设单位引至现场边，施工便道通畅。

3. 工程特点：1）工期紧根据招标文件要求，计划开工日期，计划竣工日期。

2）要求高业主对工程质量、工程进度及施工管理等方面都有很高的要求。

根据上述二大特点，我公司在施工过程中，将克服各种不利因素，以一流的管理水平，一流的工程质量，一流的工程速度，以优良工程为目标，顺利完成本工程任务。

四、编制依据：建设单位提供的有关该工程的施工图本公司的有关施工、施工质量、安全生产、技术管理等文件施工现场实地状况国家现行相关规范及有关规定第二章施工准备工作计划一、施工组织机构和职能分工1．根据本工程的特点和现场条件等，为实现工程“优质、高效、安全、文明”地完成目标，经我公司慎重研究，决定配备具备丰富施工经验的工程技术人员和管理人员组成工程项目管理机构。

施工过程实行全面质量和安全管理，实行优化劳动组合，实现一次交验合格率100%，整体工程在合同期内达到优良。

2．该工程设置武强县城镇建筑工程公司武强县卫生监督所办公楼项目部。

现场设项目经理、工程师、技术员、施工员、质检员及“五大员”组成。

技术、质检、材料供应、财务、保卫、后勤等各部门齐备，分工明确，各司其职。

（详见后表）二、施工准备阶段组织部署1．开工前，作好充分的施工准备工作：公司一旦中标，即刻组织项目部工程技术人员仔细查阅施工图纸，会同设计院等有关部门进行会审；修编、批准施工组织设计并进行交底；按要求修整进场施工道路，达到既不影响总体设计和业主下一步规划实施，又能满足施工用途，尽量作到节约、实用。

设计任务及资料一、设计任务根据所给的设计资料和水源资料，拟建一栋六层住宅,设计该住宅的生活给水系统和排水系统。

二、设计文件及资料1.建筑资料钢筋混凝土框架结构6层住宅楼，层高为3M,室内外高差为0.3M。

建筑各层平面图，建筑剖面图，厨厕大样图等。

2.市政资料在建筑物南侧有城市给水管道和城市排水管道，夏季用水高峰时水压为270kpa°室外排水采用分流制。

3.室内设备厨房内设洗涤盆1个，厕所内设蹲式或坐式大便器、洗脸盆、淋浴盆或浴盆及洗衣机专用水嘴各一个。

每户设水表一个，整栋楼设总水表一个。

每户人口按3.5人计三、设计内容。

1.设计计算书一份，包括下列内容（1）分析设计资料，确定建筑内部的给水方式及排水体制。

（2）考虑厨厕内卫生器具的布置及管道的布置与敷设。

（3）室内外管道材料、设备的选用及敷设安装方法的确定。

（4）建筑内部给排水系统的计算。

（5）其他构筑物及计算仪表的选用、计算。

（6）室外管道定线布置及计算（定出管径、管坡等数据及检查井底标高，井径，化粪池进出管的管内底标高等）。

2.绘制下列图纸（1）各层给水排水设备及管道的平面图（1： 100）。

（2）给水排水系统原理图。

（3）厨厕大样图（1： 50）o（4）主要文字说明和图例等。

设计说明一.室内给水工程生活给水系统的选定：本建筑属于普通∏型六层住宅，所需的水压H为：H = I 20 + (6 — 2) X 40 = 280灯α方案1：直接给水方式。

由设计资料可以知道夏天用水高峰时的水压为270KPa,略小于所要求的水压。

如果为了这一点的水压而增设水泵水箱，第一：增设水泵经济上不划算，水泵还产生振动和噪声，安装和维护相对复杂；第二：设置高位水箱，增加了建筑物的结构荷载，并给建筑物的立面处理带来一定的麻烦。

根据建筑给水排水的原理，只需要适当地放大部分管径，减少管路水头损失，从而使室外管网的水压满足最不利配水点的水压要求，故采用直接给水方式，在室内给水管网的布置方式采用下行上给式，该方式给水系统简单，投资少，安装维护管理方便，充分利用了室外管网的水压，供水较为安全可靠。

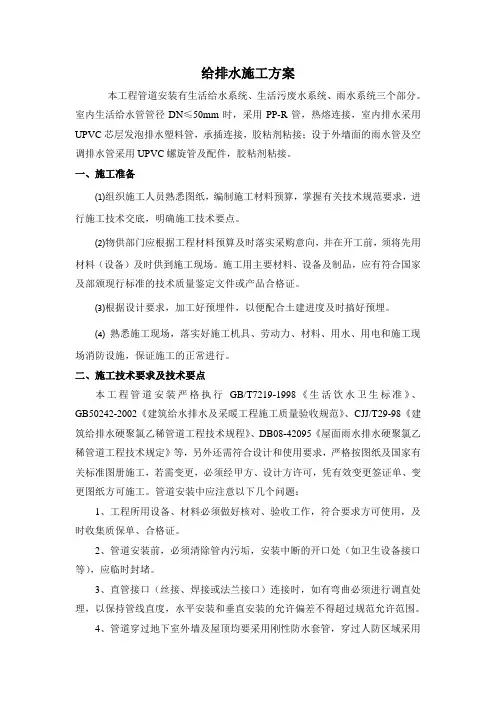

给排水施工方案本工程管道安装有生活给水系统、生活污废水系统、雨水系统三个部分。

室内生活给水管管径DN≤50mm时，采用PP-R管，热熔连接，室内排水采用UPVC芯层发泡排水塑料管，承插连接，胶粘剂粘接；设于外墙面的雨水管及空调排水管采用UPVC螺旋管及配件，胶粘剂粘接。

一、施工准备⑴组织施工人员熟悉图纸，编制施工材料预算，掌握有关技术规范要求，进行施工技术交底，明确施工技术要点。

⑵物供部门应根据工程材料预算及时落实采购意向，并在开工前，须将先用材料（设备）及时供到施工现场。

施工用主要材料、设备及制品，应有符合国家及部颁现行标准的技术质量鉴定文件或产品合格证。

⑶根据设计要求，加工好预埋件，以便配合土建进度及时搞好预埋。

⑷熟悉施工现场，落实好施工机具、劳动力、材料、用水、用电和施工现场消防设施，保证施工的正常进行。

二、施工技术要求及技术要点本工程管道安装严格执行GB/T7219-1998《生活饮水卫生标准》、GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》、CJJ/T29-98《建筑给排水硬聚氯乙稀管道工程技术规程》、DB08-42095《屋面雨水排水硬聚氯乙稀管道工程技术规定》等，另外还需符合设计和使用要求，严格按图纸及国家有关标准图册施工，若需变更，必须经甲方、设计方许可，凭有效变更签证单、变更图纸方可施工。

管道安装中应注意以下几个问题：1、工程所用设备、材料必须做好核对、验收工作，符合要求方可使用，及时收集质保单、合格证。

2、管道安装前，必须清除管内污垢，安装中断的开口处（如卫生设备接口等），应临时封堵。

3、直管接口（丝接、焊接或法兰接口）连接时，如有弯曲必须进行调直处理，以保持管线直度，水平安装和垂直安装的允许偏差不得超过规范允许范围。

4、管道穿过地下室外墙及屋顶均要采用刚性防水套管，穿过人防区域采用柔性防水套管，采用防水套管要严格按图册要求加工，防水钢板与钢管间双面焊焊缝应做煤油渗漏检验，不得有渗漏。

目录第一章工程概况及设计任务 21.1 课程设计目的错误！未定义书签。

1.2课程设计题目错误！未定义书签。

1.2.1 建筑设计资料错误！未定义书签。

1.3 工程设计任务错误！未定义书签。

第二章课程设计说明 32.1 建筑给水工程设计32.2 建筑排水工程设计错误！未定义书签。

2.3管道的布置与管材及附件安装工程第三章计算说明书3.1 建筑给水工程设计计算3.1.1 给水用水定额与时变化系数3.1.2 最高日用水量3.1.3最高日最大时用水量3.1.4 给水管网水力计算3.1.5 水表的选择3.1.6 水压的计算3.3 建筑排水工程设计计算3.3.1 排水定额3.3.2 排水管网水力计算3.3.3 检查井深度计算3. 3.4化粪池容积计算第四章结论参考文献错误！未定义书签。

第一章工程概况及设计任务一、课程设计的目的课程设计是学生在学完本学期课程后，运用所学理论知识解决工程实际问题的重要教学环节，通过课程设计，使学生掌握给排水工程设计的基本内容，学会使用各种工具书，能基本正确在图纸上表达设计内容。

二、课程设计题目合肥市某住宅楼(A3型)建筑给排水设计三、设计原始资料A3型：合肥市某地拟建一栋六层住宅楼，卫生间的卫生器具布置见平面图；该建筑层高2.9m，室内外高差为0.55m，冻土深度0.3m；城市给排水管道现状：本建筑物北侧有小区给水管可作为该建筑物的水源，其管径为DN100mm，常年可提供的工作压力为0.30MPa，北侧有小区排水管道，管径为DN200。

四、设计成果1、设计成果：包括课程设计说明计算书一份，图纸三张；2、课程设计说明书的要求：课程设计说明书的内容应包括工程项目和设计要求概述，设计依据，设计参考资料，设计方案比较情况，管道尺寸、布置，以及设计中尚存在的问题等等几个部分。

课程设计说明书文字要通顺、层次清楚、方案选择合理、选定的参数要有依据、计算正确、各种符号应注有文字说明、必要时列出计算数据表格；3、课程设计图纸的要求课程设计图纸包括平面图、系统图及卫生间大样图。

《建筑给水排水工程》课程设计说明书一、设计依据：（一）本工程设计任务书；（二）本工程涉及的相关市政条件（选择广州为参考地点）；（三）建筑和有关工种提供的条件图及设计资料；（四）国家颁布的现行有关设计规范及标准图。

二、设计范围：本设计承担本栋6层住宅楼的室内给水、排水系统的初步设计，室外管道定线布置等。

三、工程概况：该住宅建筑共6层，住宅楼南侧有城镇给水管道和城镇排水管道，该住宅楼每层共四户，呈对称分布，每户内设两个厕所和一个厨房，其中主卧室内有一个厕所，餐厅侧为另外一个厕所；每户设前后阳台各一个。

四、设计条件：（一）给水水源：本栋6层住宅楼以该建筑物南侧的城市给水管网为水源，据调查了解当在夏天用水高峰时外网水压为190kpa,但深夜用水低峰时可达31OkPa。

（二）排水条件：本栋6层住宅楼的南侧有城镇排水管道（分流制），环卫部门要求生活污水需经化粪池处理后才能排入城镇排水管道。

（三）卫生设备：首层至六层每户都有相同的卫生设备。

每户厨房内设洗涤盆1个；厕所内设坐式大便器1个、洗脸盆1个、淋浴器1个；洗衣间里设水龙头（供洗衣机用）1个。

（四）水表设置：每户设水表1个，整幢住宅楼设总表1个。

（五）建筑图纸：建筑首层平面图、2~6层平面图、屋面平面图、厨厕大样图。

五、系统设计方案的比较及确定：（一）生活给水系统：已知市政水压在夏天用水高峰时为190kpa,但深夜用水低峰时可达3IOkpa o 根据本栋建筑为六层，估算自室外地面算起系统所需的水压H=4（n+1） =4（6+1） =28m0选择供水方式时尽量充分利用外网水压，节省能耗。

1.280kpa>190kpa,可见直接用外网供应整栋楼的用水，会在用水高峰期出现供水不足的情况，故不能采用直接供水方式，应选择相应的调蓄增压给水方式。

2.280kpa<3IOkpa,可见外网水压在深夜可以满足本住宅估算的所需水压，则可以充分利用这一优势，设置高位水箱，在夜间储备相应楼层用户一天所需的水量, 实现能耗节省，切供水安全可靠性较好；综上所述，该工程属于室外管网水压周期性不足的多层建筑，结合实际情况进行估算，初步确定为下层直接给水，上层水箱给水方式。
