循环伏安法判断铁氰化钾K3Fe(CN)6的电极反应过程
- 格式：pdf
- 大小：238.12 KB
- 文档页数：3
下载文档原格式
合集下载
循环伏安法测定铁氰化钾的电极反应过程
实验三十四循环伏安法测定铁氰化钾的电极反应过程一、实验目的见《仪器分析实验》p123二、方法原理见《仪器分析实验》p123。
三、仪器和试剂1．JP—303型极谱分析仪2．铁氰化钾标准溶液：5.0×10-2mol/L3．氯化钾溶液：1.0mol/L四、实验步骤1．铁氰化钾试液的配置准确移取1.0mL5.0×10-2mol/L的铁氰化钾标准溶液于10mL的小烧杯中，加入1.0 mol/L 的氯化钾溶液5.0mL，再加蒸溜水4.0mL。
2．测量手续（1）打开303极谱仪的电源。
屏幕显示清晰后，输入当天的日期：××.××.××，按【INT】键。
（2）屏幕显示“运行方式”菜单后，选取“使用当前方法”项，按【YES】键。
屏幕将显示“线性循环伏安法”的方法参数菜单：导数（0～2）0量程（10e nA，e=1～4） 4扫描次数（1～8） 4扫描速率（50～1000mV/s）50起始电位（-4000～4000mV）-100终止电位（-4000～4000mV）600静止时间（0～999s）0如果显示的参数不符合，请按提示修改。
（3）测量铁氰化钾试液在教师指导下，置电极系统于10mL小烧杯的铁氰化钾试液里。
按【运行】键，运行自动完成后，“波高基准”项闪烁，用∧∨键确定“前谷”方法处理图谱，按【YES】键。
请记录波峰电位和波峰电流数据。
按两次【退回】键，再按【方法】键，选取“使用当前方法”项，按【YES】键，显示“线性循环伏安法”的方法参数菜单。
修改扫描速率为100mV，按【ENT】键。
再按【运行】键，照上述的过程一样进行测量。
直至完成扫描速率为50、100、150、200、250mV/s的测量。
上述的循环伏安图打印样本见附图。
五、结果处理见《仪器分析实验》p127五的1、3、5题。
六、问题讨论见《仪器分析实验》p128六的2题。
循环伏安法测定铁氰化钾电化学性能
3. 相同K3Fe(CN)6浓度下（步骤3b），以ipa或 ipc对
v1/2作图并拟合（origin ，相关系数 ），说明二者
编辑课件
16
六、数据处理
1. 从K3 [Fe(CN)6]溶液的循环伏安图上，读取并记录
ipa、ipc、 Epa 、 Epc 的值，计算相应的ipa/ ipc 、ΔEp，
估测电极反应的可逆性。
2. 相同扫描速度下（步骤3a），以ipa或 ipc对K3 [Fe(CN)6]溶液的浓度作图并拟合（origin，相关系 数 ），说明两者之间的关系。
其中：ip为峰电流（A），n为电子转移数，A为电极面 积（cm2），D为扩散系数（cm2/s），v为扫描速度
（V/s），c为浓度（mol/L）。由此可见，ip与v1/2和c都
是直线关系。由于Da和Dc大致相同，对于可逆电极反应
ipa/ ipc ≈1。
编辑课件
5
Y AYxiAsxiTsitlTeitle
编辑课件
7
图形解析
可逆体系
ipa 1 ipc
△Ep = 2.3RT / nF = 56.5/n mV ( 25℃)
编辑课件
8
编辑课件
9
循环伏安法与单扫描极谱法的不同
• 极化电压不同——单扫描极谱法施加的是锯齿波型 （不对称）的电压；而循环伏安法施加的是等腰三角 波电压。
• 工作电极不同——单扫描极谱法是用滴汞电极，极化 电压是同步地施加在滴汞生长的后期；循环伏安法是 用固定静止的固态或液态电极，如悬汞、汞膜电极或 铂、玻璃石墨电极等。编辑课件Biblioteka 11四、实验仪器与试剂
仪器： CHI660电化学工作站，电解池 铂盘工作电极 铂丝辅助电极 Ag/AgCl参比电极
循环伏安法测定铁氰化钾和电极反应过程
pc
20
d
阳极 i / 阴极
e
10
c
i
f
pc
0a
b
h
g
k
-10
ii
pa
pa
j
-20 0.6 0.5 0.4 0.3 0.2 0.1 0.0 -0.1 -0.2
/v
图1-2 K3Fe(CN)6在KCL溶液中的循环伏安图
由图1-2 可见, 循环伏安图有两个 峰电流和两个峰电 位。ipc和 ipa分别表 示阴极峰值电流和 阳极峰值电流，对 应的阴极峰值电位 与阳极峰值电位分
别为Epc和Epa。
55
实验原理
3.判断电极可逆性
根据Nernst方程,在实验测定温度为298K时,计算
得出
△Ep = Epa- Epc≈59/n mV
(1-1)
阳极峰电流ipa和阴极峰电流ipc 满足以下关系：
ipc/ipa≈1
(1-2)
同时满足以上两式，即可认为电极反应是可逆过程。
如果从循环伏安图得出的 △Ep/mv = 55/n～65/n范围，
也可认为电极反应是可逆的。
66
实验原理
4.计算原理
对可逆体系的正向峰电流,由Randles-savcik方程
可表示为:
ip 2.69105 n3 2AD1 21/2C
(1-3)
式中：ip为峰电流(A)
n为电子转移数
A为电极面积(cm2)
D为扩散系数(cm2/s)
为扫描速度(V/s)
c为浓度(mol/L)
99
实验数据处理
1.从循环伏安图上读取ipc、ipa、Epc、Epa 的值。
2. 绘制同一铁氰化钾浓度下ipc与相应的 1/2的关
循环伏安法测定铁氰化钾实验讲义
[实验目的]1) 学习固体电极表面的处理方法。
2) 掌握循环伏安仪的使用技术。
3) 了解扫描速率和浓度对循环伏安图的影响。
[实验原理]铁氰化钾离子-亚铁氰化钾离子：])([])([6463CN Fe K CN Fe K ⇔氧化还原电对的标准电极电位：V 36.00=ϕ峰电流方程： 循环伏安法产生氧化电流。
为了使液相传质过程只受扩散控制，应在加入电解质和溶液处于静止下进行电解。
实验前电极表面要处理干净。
在0.10 mol.L -1 NaCl 溶液中[Fe(CN)6]的扩散系数为0.63×10-5 cm.s -1；电子转移速率大，为可逆体系（1.0 mol.L -1 NaCl 溶液中，25℃时，标准反应速率常数为5.2×10-2 cm ·s -1）。
[注意事项和问题]1.实验前电极表面要处理干净。
2. 扫描过程保持溶液静止。
3. 若实验中测得的条件电极电位和与文献值有差异，说明其原因。
53/21/21/2p 2.6910i n ACD v =⨯i —E 曲线[实验步骤]1. 指示电极的预处理铂电极用Al 2O 3粉末（粒径0.05 µm）将电极表面抛光，然后用蒸馏水超声清洗3min.。
2.配制溶液配制2⨯10-2、2⨯10-3 、8⨯10-4、2⨯10-4 mol ·L -1的K 3[Fe(CN)6]溶液。
3. 不同扫描速率K 3[Fe(CN)6]溶液的循环伏安图先对10-3mol·L -1K 3 [Fe(CN)6]溶液（含支持电解质KNO 3浓度为0.50 mol·L -1, 通氮气除氧5min ）以20mV/s 在+0.8至-0.2V 电位范围内扫描循环伏安图。
再对上述溶液以10、40、60、80、100、200mV/s ，在+0.8至-0.2V 电位范围内扫描，分别记录循环伏安图。
4. 不同浓度K 3[Fe(CN)6]溶液的循环伏安图在10-4、4⨯10-4、10-2 mol·L -1 K 3[Fe(CN)6]溶液（均含支持电解质KNO 3浓度为0.50 mol·L -1, 通氮气除氧5min ）中，以20mV/s ，在-0.2至+0.8V 电位范围内扫描，分别记录循环伏安图。
循环伏安法测定铁氰化钾实验讲义
循环伏安法测定铁氰化钾的电极反应过程[实验目的]1) 学习固体电极表面的处理方法。
2) 掌握循环伏安仪的使用技术。
3) 了解扫描速率和浓度对循环伏安图的影响。
[实验原理]铁氰化钾离子-亚铁氰化钾离子：])([])([6463CN Fe K CN Fe K ⇔ 氧化还原电对的标准电极电位：V 36.00=ϕ 峰电流方程：循环伏安法在一定扫描速率下，从起始电位（+0.8V ）正向扫描到转折电位（-0.2 V ）期间，溶液中[Fe(CN)6]3- -被还原生成[Fe(CN)6]4-，产生还原电流；当负向扫描从转折电位（-0.2 V ）变到原起始电位（+0.8 V ）期间，在指示电极表面生成的 [Fe(CN)6]4-被氧化生成[Fe(CN)6]3-，产生氧化电流。
53/21/21/2p2.6910i n ACD v =⨯为了使液相传质过程只受扩散控制，应在加入电解质和溶液处于静止下进行电解。
实验前电极表面要处理干净。
在0.10 mol.L -1 NaCl 溶液中[Fe(CN)6]的扩散系数为0.63×10-5 cm.s -1；电子转移速率大，为可逆体系（1.0 mol.L -1 NaCl 溶液中，25℃时，标准反应速率常数为5.2×10-2 cm ·s -1）。
[注意事项和问题]1.实验前电极表面要处理干净。
2. 扫描过程保持溶液静止。
3. 若实验中测得的条件电极电位和与文献值有差异，说明其原因。
i —E曲线循环伏安法测定铁氰化钾的电极反应过程[实验步骤]1. 指示电极的预处理铂电极用Al 2O 3粉末（粒径0.05 µm）将电极表面抛光，然后用蒸馏水超声清洗3min.。
2.配制溶液配制2⨯10-2、2⨯10-3 、8⨯10-4、2⨯10-4 mol ·L -1的K 3[Fe(CN)6]溶液。
3. 不同扫描速率K 3[Fe(CN)6]溶液的循环伏安图先对10-3mol·L -1K 3 [Fe(CN)6]溶液（含支持电解质KNO 3浓度为0.50 mol·L -1, 通氮气除氧5min ）以20mV/s 在+0.8至-0.2V 电位范围内扫描循环伏安图。
循环伏安法判断铁氰化钾K3Fe（CN）6的电极反应过程
循环伏安法判断铁氰化钾K3Fe（CN）6的电极反应过程循环伏安法判断铁氰化钾K3Fe(CN)6的电极反应过程⼀、实验⽬的1. 掌握⽤循环伏安法判断电极反应过程的可逆性2. 学会使⽤伏安极谱仪3. 学会测量峰电流和峰电位⼆、实验原理循环伏安法是⽤途最⼴泛的研究电活性物质的电化学分析⽅法，在电化学、⽆机化学、有机化学、⽣物化学等领域得到了⼴泛的应⽤。
由于它能在很宽的电位范围内迅速观察研究对象的氧化还原⾏为，因此电化学研究中常常⾸先进⾏的是循环伏安⾏为研究。
循环伏安是在⼯作电极上施加⼀个线性变化的循环电压，记录⼯作电极上得到的电流与施加电压的关系曲线，对溶液中的电活性物质进⾏分析。
由于施加的电压为三⾓波，这种⽅法也称为三⾓波线性扫描极谱法。
典型的循环伏安图如图所⽰：选择施加在a点的起始电位E i，然后沿负的电位即正向扫描，当电位负到能够将Ox还原时，在⼯作电极上发⽣还原反应：Ox + Ze = Red，阴极电流迅速增加（b-d），电流在d点达到最⾼峰，此后由于电极附近溶液中的Ox转变为Red⽽耗尽，电流迅速衰减（d-e）；在f点电压沿正的⽅向扫描，当电位正到能够将Red氧化时，在⼯作电极表⾯聚集的Red将发⽣氧化反应：Red = Ox + Ze，阳极电流迅速增加（i-j），电流在j点达到最⾼峰，此后由于电极附近溶液中的Red转变为Ox⽽耗尽，电流迅速衰减（j-k）；当电压达到a点的起始电位E i时便完成了⼀个循环。
循环伏安图的⼏个重要参数为：阳极峰电流（i pa）、阴极峰电流（i pc）、阳极峰电位（E pa）、阴极峰电位（E pc）。
对于可逆反应，阴阳极峰电位的差值，即△E=E pa－E pc ≈56 mV/Z，峰电位与扫描速度⽆关。
⽽峰电流i p＝2.69×105n3/2AD1/2V1/2C，i p为峰电流（A），n为电⼦转移数，A 为电极⾯积（cm2），D为扩散系数（cm2/s），V为扫描速度（V/s），C为浓度（mol/L）。
循环法测铁氰化钾
仪器分析实验报告姓名： ***学号：***班级： ***(五)实验名称：循环伏安法测定铁氰化钾的电极反应过程姓名*** 学号:***同组人员(小组) ***一．实验目的1．学习循环伏安法测定电极反应参数的基本原理及方法。
2．学会使用伏安仪。
3．掌握用循环伏安法判断电极反应过程的可逆性。
二．实验原理起始电位Ei为+0.8V（a点），然后沿负的电位扫描(如箭头所指方向)，当电位至Fe(CN)63–可还原时，即析出电位，将产生阴极电流（b点）。
其电极反应为：Fe(III)(CN)63–+e–——►Fe(II)(CN)64–随着电位的变负，阴极电流迅速增加（bgd），直至电极表面的Fe(CN)63-浓度趋近零，电流在d点达到最高峰。
然后迅速衰减（dgg），这是因为电极表面附近溶液中的Fe(CN)63-几乎全部因电解转变为Fe(CN)64-而耗尽。
当电压开始阳极化扫描时，由于电极电位仍相当的负，扩散至电极表面的Fe(CN)63-仍在不断还原，故仍呈现阴极电流。
当电极电位继续正向变化至Fe(CN)64-的析出电位时，聚集在电极表面附近的还原产物Fe(CN)64-被氧化，其反应为：Fe(II)(CN)64–e–—►Fe(III)(CN)63–。
这时产生阳极电流(igk)，阳极电流随着扫描电位正移迅速增加，当电极表面的Fe(CN)64-浓度趋于零时，阳极化电流达到峰值（j点）。
扫描电位继续正移，电极表面附近的Fe(CN)64-耗尽，阳极电流衰减至最小（k点）。
当电位扫至+0.8V时，完成第一次循环，获得了循环伏安图。
（如下图）三．仪器和试剂电化学工作站（CHI660A伏安仪）,三电极系统（工作电极，辅助电极，参比电极）铁氰化钾标准溶液：2.0×10-2mol/L、氯化钾溶液：1.0mol/L四．实验步骤1．打开电化学工作站和计算机的电源。
2．工作电极抛光：用Al2O3粉将玻碳电极表面抛光，然后用蒸馏水清洗，待用。
(新)实验四 循环伏安法测定亚铁氰化钾的电极反应过程
循环伏安法测定亚铁氰化钾的电极反应过程一、实验目的(1) 学习固体电极表面的处理方法； (2) 掌握循环伏安仪的使用技术；(3) 了解扫描速率和浓度对循环伏安图的影响二、实验原理铁氰化钾离子[Fe(CN)6]3--亚铁氰化钾离子[Fe(CN)6]4-氧化还原电对的标准电极电位为[Fe(CN)6]3- + e -= [Fe(CN)6]4- φθ= 0.36V(vs.NHE) 电极电位与电极表面活度的Nernst 方程式为 φ=φθ+ RT/Fln(C Ox /C Red )-0.20.00.20.40.60.8-0.0005-0.0004-0.0003-0.0002-0.00010.00000.00010.00020.0003i pai pcI /m AE /V vs.Hg 2Cl 2/Hg,Cl-在一定扫描速率下，从起始电位(-0.20V)正向扫描到转折电位(0.80 V)期间，溶液中[Fe(CN)6]4-被氧化生成[Fe(CN)6]3-，产生氧化电流；当负向扫描从转折电位(0.80V)变到原起始电位(-0.20V)期间，在指示电极表面生成的[Fe(CN)6]3-被还原生成[Fe(CN)6]4-，产生还原电流。
为了使液相传质过程只受扩散控制，应在加入电解质和溶液处于静止下进行电解。
在0.1MNaCl 溶液中[Fe(CN) 6]4-]的扩散系数为0.63×10-5cm.s -1；电子转移速率大，为可逆体系(1MNaCl 溶液中，25℃时，标准反应速率常数为5.2×10-2cm·s -1)。
溶液中的溶解氧具有电活性，用通入惰性气体除去。
三、仪器与试剂MEC-16多功能电化学分析仪（配有电脑机打印机）；玻碳圆盘电极(表面积0.025 cm 2)或铂柱电极；铂丝电极；饱和甘汞电极；超声波清洗仪；电解池；氮气钢瓶。
容量瓶：250 mL 、100mL 各2个，25 mL 7个。

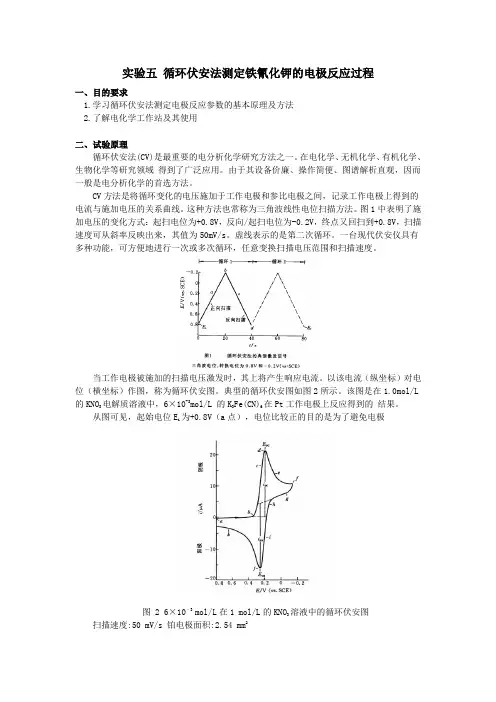

实验五 循环伏安法测定铁氰化钾的电极反应过程
实验五循环伏安法测定铁氰化钾的电极反应过程一、目的要求1.学习循环伏安法测定电极反应参数的基本原理及方法2.了解电化学工作站及其使用二、试验原理循环伏安法(CV)是最重要的电分析化学研究方法之一。
在电化学、无机化学、有机化学、生物化学等研究领域得到了广泛应用。
由于其设备价廉、操作简便、图谱解析直观，因而一般是电分析化学的首选方法。
CV方法是将循环变化的电压施加于工作电极和参比电极之间，记录工作电极上得到的电流与施加电压的关系曲线。
这种方法也常称为三角波线性电位扫描方法。
图1中表明了施加电压的变化方式：起扫电位为+0.8V，反向/起扫电位为-0.2V，终点又回扫到+0.8V，扫描速度可从斜率反映出来，其值为50mV/s。
虚线表示的是第二次循环。
一台现代伏安仪具有多种功能，可方便地进行一次或多次循环，任意变换扫描电压范围和扫描速度。
当工作电极被施加的扫描电压激发时，其上将产生响应电流。
以该电流（纵坐标）对电位（横坐标）作图，称为循环伏安图。
典型的循环伏安图如图2所示。
该图是在1.0mol/L 的KNO3电解质溶液中，6×10-3mol/L 的K3Fe(CN)6在Pt工作电极上反应得到的结果。
从图可见，起始电位E i为+0.8V（a点），电位比较正的目的是为了避免电极图 2 6×10–3 mol/L在1 mol/L的KNO3溶液中的循环伏安图扫描速度:50 mV/s 铂电极面积:2.54 mm2接通后Fe(CN)63–发生电解。
然后沿负的电位扫描(如箭头所指方向)，当电位至Fe(CN)63–可还原时，即析出电位，将产生阴极电流（b点）。
其电极反应为：Fe(III)(CN)63– + e–——► Fe(II)(CN)64–随着电位的变负，阴极电流迅速增加（b g d），直至电极表面的Fe(CN)63-浓度趋近零，电流在d点达到最高峰。
然后迅速衰减（d g g），这是因为电极表面附近溶液中的Fe(CN)63-几乎全部因电解转变为Fe(CN)64-而耗尽，即所谓的贫乏效应。
循环伏安法测定铁氰化钾实验报告(华南师范大学)
实验四循环伏安法研究铁氰化钾的电极反应过程一、实验目的（1）学习电化学工作站的使用及固体电极表面的处理方法（2）掌握用循环伏安法判断电极过程的可逆性二、实验原理循环伏安法（CV法）是以等腰三角形的脉冲电压加在工作电极上，在电极上施加线形扫描电压，从设定的起始电压开始扫描，到达设定的终止电压后，再反向回扫至设定的起始电压。
如果前半部分电压由高向低扫描，电活性物质在电极上还原（Ox + n e Red），产生还原波；则后半部分电压由低向高扫描时，还原产物又会在电极上氧化（Red -n e Ox），产生氧化波。
得到的电流~电压曲线（i ~ E曲线）称为循环伏安图（CV图）。
一次三角波扫描，完成一个还原和氧化过程的循环。
Fe(CN)63- + e Fe(CN)64-铁氰化钾（K3Fe(CN)6）的峰电流（i p）与电极表面活度的关系式为：式中，n、c和v分别为电活性物质的电子转移数、浓度和扫描速率。
i p与v1/2、c成正比。
对于可逆体系，氧化峰电流（i pa）与还原峰电流（i pc）之比i pa / i pc≈ 1，氧化峰电位（E pa）与还原峰电位（E pc）之差∆E p = E pa- E pc≈ 0.059/n，条件电位Eө' = (E pa + E pc)/2。
如果电活性物质可逆性差，则氧化波与还原波的高度就不同，对称性也较差，∆E p > 0.059/n，i pa / i pc < 1。
甚至只有一个氧化或还原峰，电极过程即为不可逆。
由此可判断电极反应过程的可逆性。
三、仪器和试剂（1）仪器：CHI620E电化学工作站、三电极系统（玻碳电极、铂丝电极、参比电极）（2）试剂：1.0 × 10-2 mol·L-1 K3Fe(CN)6溶液、1.0 mol·L-1 KNO3溶液四、实验步骤1. 玻碳电极的处理用Al2O3粉将电极表面抛光，用去离子水清洗，超声。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
循环伏安法判断铁氰化钾K3Fe(CN)6的电极反应过程
一、实验目的
1. 掌握用循环伏安法判断电极反应过程的可逆性
2. 学会使用伏安极谱仪
3. 学会测量峰电流和峰电位
二、实验原理
循环伏安法是用途最广泛的研究电活性物质的电化学分析方法，在电化学、无机化学、有机化学、生物化学等领域得到了广泛的应用。
由于它能在很宽的电位范围内迅速观察研究对象的氧化还原行为，因此电化学研究中常常首先进行的是循环伏安行为研究。
循环伏安是在工作电极上施加一个线性变化的循环电压，记录工作电极上得到的电流与施加电压的关系曲线，对溶液中的电活性物质进行分析。
由于施加的电压为三角波，这种方法也称为三角波线性扫描极谱法。
典型的循环伏安图如图所示：
选择施加在a点的起始电位E i，然后沿负的电位即正向扫描，当电位负到能够将Ox还原时，在工作电极上发生还原反应：Ox + Ze = Red，阴极电流迅速
增加（b-d），电流在d点达到最高峰，此后由于电极附近溶液中的Ox转变为Red而耗尽，电流迅速衰减（d-e）；在f点电压沿正的方向扫描，当电位正到能够将Red氧化时，在工作电极表面聚集的Red将发生氧化反应：Red = Ox + Ze，阳极电流迅速增加（i-j），电流在j点达到最高峰，此后由于电极附近溶液中的Red转变为Ox而耗尽，电流迅速衰减（j-k）；当电压达到a点的起始电位E i时便完成了一个循环。
循环伏安图的几个重要参数为：阳极峰电流（i pa）、阴极峰电流（i pc）、阳极峰电位（E pa）、阴极峰电位（E pc）。
对于可逆反应，阴阳极峰电位的差值，即△E=E pa－E pc ≈56 mV/Z，峰电位与扫描速度无关。
而峰电流i p＝2.69×105n3/2AD1/2V1/2C，i p为峰电流（A），n为电子转移数，A 为电极面积（cm2），D为扩散系数（cm2/s），V为扫描速度（V/s），C为浓度（mol/L）。
由此可见，i p与V1/2和C都是直线关系。
对于可逆的电极反应，i pa ≈ i pc。
三、仪器和试剂
1. CHI832B 电化学分析仪，三电极系统（金盘电极为工作电极、饱和甘汞电极为参比电极、铂丝电极为辅助电极）
2. 铁氰化钾标准溶液（5.0×10-3 mol/L，含H2SO4溶液0.5 mol/L），10 mL电解杯，10 mL容量瓶
四、实验步骤
1. 打开仪器预热20分钟，打开电脑，打开CHI832B电化学分析仪操作界面。
2. 电极抛光：用AI2O3粉将金盘电极表面抛光，然后用蒸馏水清洗，待用。
3. 将铁氰化钾标准溶液转移至10 mL电解池中，插入三支电极，在“实验”菜单中选择“实验方法”，选择“Cyclic V oltammetry”，点“确定”，设置实验参数：起始电位（+0.6 V）；终止电位（-0.2 V）；静止时间（2 s）；扫描时间（任意扫速）；扫描速度（0.1 V/s）；灵敏度（1.0×e-5）；循环次数（2）；点“确定”。
从“实验”菜单中选择“开始实验”，观察循环伏安图，记录峰电流和峰电位。
4. 考察峰电流与扫描速度的关系，使用上述溶液，分别以不同的扫描速度：0.1、0.2、0.5 V/s（其他实验条件同上）分别记录从＋0.6V~ -0.2V扫描的循环伏安图，记录峰电流。
5. 考察峰电流与浓度的关系，分别准确移取上述溶液1.00、2.00、5.00 mL，置
于3只10 mL容量瓶中，分别用去离子水定容，摇匀，以0.1 V/s的扫描速度（灵敏度调为1.0×e-4，其他实验条件同上）分别记录从＋0.6V~ -0.2V扫描的循环伏安图，记录峰电流。
五、数据处理
1. 计算阳极峰电位与阴极峰电位的差△E。
2. 计算相同实验条件下阳极峰电流与阴极峰电流的比值i pa / i pc。
3. 相同K3Fe(CN)6浓度下，以阴极峰电流或阳极峰电流对扫描速度的平方根作图，说明二者之间的关系。
4. 相同扫描速度下，以阴极峰电流或阳极峰电流对K3Fe(CN)6的浓度作图，说明二者之间的关系。
5. 根据实验结果说明K3Fe(CN)6在KNO3溶液中电极反应过程的可逆性。
