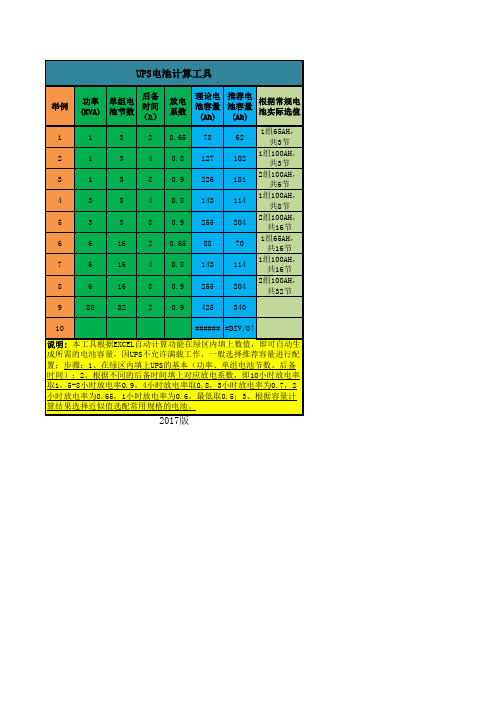

UPS电池组、电池数量计算器

计算原理" 查阅UPS的技术说明书，确定电池电压（额定电压）" 计算所需的电池容量（安时数）a.基本公式：负载的有功功率×支持时间= 电池放出容量×电池电压×UPS逆变效率负载总功率×负载的功率因数(0.8)×支持时间=电池标称容量×电池放电效率×电池电压×UPS逆变效率(0.9)其中：负载的有功功率= 负载总功率×负载的功率因数UPS逆变效率≈0.9电池放出容量= 电池标称容量×电池放电效率电池放电效率与放电电流或放电时间有关，可参照下表确定：b.计算公式：负载的有功功率×支持时间=电池放出容量×电池电压×UPS逆变效率c.计算举例：例：负载总功率3000V A，负载功率因数0.7，UPS电池电压96V，要求支持时间1小时，求应选用的电池容量。

计算：3000(V A)×0.7×1(h) =电池放出容量×96×0.9得出：电池放出容量= 24.3(Ah)电池标称容量= 24.3/0.6 = 40.5(Ah)结果：可选用38Ah 的电池（12V/38Ah 电池8块）计算实例1、题目：2KV A 要求1小时，配电池？AH ？块该UPS要求直流输入电压96V（固定的），因为1块电池的标准电压是12V。

所以配8块配电池大小的计算方法公式。

设需要？安时的电池。

2000VA*1(小时)*0.7=？ (ah) *12(v) * 8* 0.9 解得？=26电池标称容量= 16/0.6 = 26(Ah)所以配24AH电池8块注：有效W = V A×功率因数功率因数f=0.6~0.8实际所有负载的总和∑Pi=可得到实际负载容量P×f在线式UPS的电源效率一般能够达到90％以上2、问题：10KV A 要求1小时，配电池？AH ？块该UPS要求直流输入电压576V （实际上是分2组，各为288V 接入，详见后面），因为1块电池的标准电压是12V。

ups电池组计算方式UPS电池组的计算方式包括以下步骤：1. 计算额定功率：根据UPS负载量，确定额定功率P=(U1+U2)*I/2。

2. 计算电池容量：根据最大功率，确定电池容量C=U1I/(2Vb*K)。

3. 计算UPS电池单元数：UPS电池的单元数N=UI/Vb/(2K*P)。

4. 计算电池组连接数：UPS电池组之间的连接数m=U*I/C。

此外，如果后备时间是1小时以上，要在按上述计算后再除以一个修正系数，计算方法和需乘以修正系数与前述完全一样。

例如：前例的后备时间是3小时，则126×120=15120Ah•块，13080/32=472Ah，472×3=1417Ah；还需除一个修正系数，1417/1.25=1131Ah。

则需要配置即可选12V、300Ah电池4组（32块/组）。

UPS电池组的计算方式需要考虑多个因素，包括UPS的额定功率、所需的电池容量、电池单元数以及电池组之间的连接数。

以下是具体的计算步骤：1. 确定UPS的额定功率。

根据UPS负载量来计算所需的额定功率，通常以瓦特（W）或伏安（VA）表示。

2. 计算所需的电池容量。

电池容量是指电池能够存储的电能，通常以安时（Ah）或库仑（C）表示。

根据UPS的最大功率和所需的后备时间来计算电池容量。

3. 确定电池单元数。

每个电池单元都有一个固定的电压和容量，需要根据UPS的额定电压和总容量来确定所需的电池单元数。

4. 计算电池组之间的连接数。

根据UPS的额定电流和电池单元数来确定电池组之间的连接数。

此外，还需要考虑其他因素，如电池的串联和并联关系、电池的充电和放电状态等，以确保UPS电池组的安全和可靠性。

在实际应用中，可以根据具体情况进行调整和优化，以达到最佳的性能和效果。

总之，UPS电池组的计算方式需要综合考虑多个因素，包括额定功率、电池容量、电池单元数和连接数等。

正确的计算方式可以保证UPS电池组的安全和可靠性，并提高其使用寿命和性能。

如何计算U P S所配电池的数量UPS蓄电池配置数量计算的简单方法UPS的额定容量是指UPS的最大输出功率（电压V和电流A的乘积）。

通常市场上所售的UPS电源，容量较小的以“W”（瓦特）为单位来标识；超过1千瓦时，用“VA”（伏安）标识，“W”与“VA”值是有区别的。

这就要求我们必须区别具体情况来选择UPS。

一般来讲，1千瓦以内的小容量UPS一般都用“W”表示容量，容量在1KVA～500KVA的 UPS 都用VA而不是W来表示容量。

事实上，“W”总是小于等于“VA”。

它们之间的换算关系可用如下公式计算出来：W = VA×功率因数。

功率因数在0～1之间，它表示了负载电流做的有用功（W）的百分比。

只有电热器或电灯泡等的功率因数为1。

对于其他设备来说，有一部分负载没有作功。

这部分电流是谐波或电抗电流，它是负载特性引起的。

由于有这部分电流，所以“ VA”值比“W”值大，在功率因数为1时，“W”和“VA”值相同。

那么在我们为计算机等设备选配UPS电源时，怎样选择合适的UPS容量？若选择不当，通常会出现以下两种情况，一是容量过小，即所谓小马拉大车，很可能会造成设备的损坏；另一种情况是容量过大，造成资金的浪费。

因此，正确地选择UPS的容量对网络管理人员来说是一件重要的事情。

一般来讲，UPS在容量选择应考虑以下因素：实际负载情况：P=∑Pi/f即实际所有负载的总和∑Pi，再除以功率因数f，f=0.6~0.8,即可得到实际负载容量P。

电池供电时间计算电池供电时间主要受负载大小、电池容量、环境温度、电池放电截止电压等因素影响。

一般计算UPS电池供电时间,可以计算出电池放电电流,然后根据电池放电曲线查出其放电时间。

电池放电电流可以按以下经验公式计算:放电电流=UPS容量(VA)×功率因数/电池放电平均电压×效率如要计算实际负载放电时间,只需将UPS容量换为实际负载容量即可。

从以上的公式780/0.6=1300W=1.3KVA,瑞卡特W3KB是3KVA容量的应该能维持2小时电力,如果还怕不够的话可以选容量5KVA的,当然价格要比3KVA的贵一些。

UPS容量和蓄电池容量计算方法UPS容量计算P入=P出／（COSφ×ц)COSφ-——-功率因数（一般取0.8）P出—--—--—额定输出功率(KVA）(注:计算时负载多为W)P入---————输入功率(KVA)（UPS容量)ц-——-—-——保险系数（一般取0。

8）UPS蓄电池容量计算电池放电电流计算:I=(S×COSφ)／（n×V×ц逆）S--——--—-——UPS额定输出容量（或实际或预期负载)（VA）ц逆-—--——-逆变器效率（一般取0。

8～0.85）n——-————-——蓄电池只数V--------—蓄电池放电终止电压（2V电池对应1.8V；12V电池对应10.8V)COSφ--——UPS (或负载)功率因数(1～20 kVA为0。

7，20～120 kVA 为0。

8)艾默生UH31系列(10-20KVA）UPS电池电压240VDC（2组）20节（2组）艾默生UL33系列（20-60KVA）UPS电池电压360VDC 12V电池30节蓄电池容量计算1、普通蓄电池计算（与华为计算方法相同）Q:蓄电池容量(Ah）；K：安全系数；I：负荷电流（A)；T:放电小时数（h）；η:放电容量系数；t：实际电池所在地的最低环境温度数值,有采暖设备时，按15℃考虑；无采暖设备时，按5℃考虑；α：电池温度系数，电解液温度以25℃为标准时，放电小时率≥10时,取0。

006；10＞放电小时率≥1时，取0。

008；＜1时，取0。

01以上公式可以简化成：Q≥KCIC：电池容量计算系数，见下表；（注:表中安全系数K为容量转换系数)2、UPS蓄电池容量计算（1) Q=KCIC—-——电池容量计算系数(见表1）I—-—--电池放电电流K----保险系数(新电池取1,旧电池取1.25）（2）Q=放电电流I×放电时间T×调整系数C（3）华为公司计算方法（优选）η：效率（一般取0。

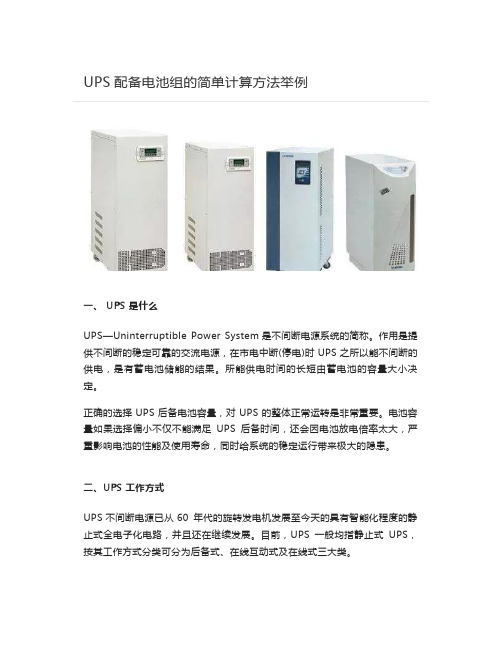

一、 UPS是什么UPS—Uninterruptible Power System是不间断电源系统的简称。

作用是提供不间断的稳定可靠的交流电源，在市电中断(停电)时UPS之所以能不间断的供电，是有蓄电池储能的结果。

所能供电时间的长短由蓄电池的容量大小决定。

正确的选择UPS后备电池容量，对UPS的整体正常运转是非常重要。

电池容量如果选择偏小不仅不能满足UPS后备时间，还会因电池放电倍率太大，严重影响电池的性能及使用寿命，同时给系统的稳定运行带来极大的隐患。

二、UPS工作方式UPS不间断电源已从60 年代的旋转发电机发展至今天的具有智能化程度的静止式全电子化电路，并且还在继续发展。

目前，UPS一般均指静止式UPS，按其工作方式分类可分为后备式、在线互动式及在线式三大类。

1. 后备式UPS：在市电正常时直接由市电向负载供电，当市电超出其工作范围或停电时，通过转换开关转为电池逆变供电。

其特点是：结构简单，体积小，成本低，但输入电压范围窄，输出电压稳定精度差，有切换时间，且输出波形一般为方波2. 在线互动式UPS：在市电正常时直接由市电向负载供电，当市电偏低或偏高时，通过UPS内部稳压线路稳压后输出，当市电异常或停电时，通过转换开关转为电池逆变供电。

其特点是：有较宽的输入电压范围，噪音低，体积小等特点，但同样存在切换时间，在线互动式现在市场上面几乎没有了。

3. 在线式UPS：不间断电源在市电正常时，由市电进行整流提供直流电压给逆变器工作，由逆变器向负载提供交流电，在市电异常时，逆变器由电池提供能量，逆变器始终处于工作状态，保证无间断输出。

其特点是，有极宽的输入电压范围，无切换时间且输出电压稳定精度高，特别适合对电源要求较高的场合，但是成本较高。

目前，功率大于3KVA的UPS几乎都是在线式UPS三、安装方式一般来说，UPS电源有两种安装方式，一种是塔式安装，一种是机架式安装，可根据您的机房环境或现场环境来选择，而且还需要注意，不是所有的UPS 电源都同时支持这两种安装方式，大多数情况下，机架式的UPS也可以做塔式安装，但塔式的UPS不一定能做机架式安装，因为塔式的UPS可能没办法安装导轨。

UPS蓄电池配置数量计算的简单方法UPS的额定容量是指UPS的最大输出功率电压V和电流A的乘积;通常市场上所售的UPS电源,容量较小的以“W”瓦特为单位来标识；超过1千瓦时,用“VA”伏安标识,“W”与“VA”值是有区别的;这就要求我们必须区别具体情况来选择UPS;一般来讲,1千瓦以内的小容量UPS一般都用“W”表示容量,容量在1KVA～500KVA的 UPS 都用VA而不是W来表示容量;事实上,“W”总是小于等于“VA”;它们之间的换算关系可用如下公式计算出来：W = VA×功率因数;功率因数在0～1之间,它表示了负载电流做的有用功W 的百分比;只有电热器或电灯泡等的功率因数为1;对于其他设备来说,有一部分负载没有作功;这部分电流是谐波或电抗电流,它是负载特性引起的;由于有这部分电流,所以“ VA”值比“W”值大,在功率因数为1时,“W”和“VA”值相同;那么在我们为计算机等设备选配UPS电源时,怎样选择合适的UPS容量若选择不当,通常会出现以下两种情况,一是容量过小,即所谓小马拉大车,很可能会造成设备的损坏；另一种情况是容量过大,造成资金的浪费;因此,正确地选择UPS的容量对网络管理人员来说是一件重要的事情;一般来讲,UPS在容量选择应考虑以下因素：实际负载情况：P=∑Pi/f即实际所有负载的总和∑Pi,再除以功率因数f,f=~,即可得到实际负载容量P;电池供电时间计算电池供电时间主要受负载大小、电池容量、环境温度、电池放电截止电压等因素影响;一般计算UPS电池供电时间,可以计算出电池放电电流,然后根据电池放电曲线查出其放电时间;电池放电电流可以按以下经验公式计算:放电电流=UPS容量VA×功率因数/电池放电平均电压×效率如要计算实际负载放电时间,只需将UPS容量换为实际负载容量即可;从以上的公式780/=1300W=,瑞卡特W3KB是3KVA容量的应该能维持2小时电力,如果还怕不够的话可以选容量5KVA的,当然价格要比3KVA的贵一些;以上信息供你参考.给你提供一个简单的计算方法:1.你要计算的话要把实际负载W转换为VA.服务器等设备一般功率因素是如果是8000W的话就是8000/=10000VA;2.电池包的选型,现在主流电池都是12V的不同的是"AH数",也是就"安时数",一般UPS的电池要求都是12的倍数.说到这不知道你理解了没有,打个比方如果电池包是24V的话那就要用两组12V的并联道理你应该清楚吧另外AH数是电池上标的,有很多种;3.然后我们就算每组电池的电池数,一个很简单的算法,但是并不是非常精确电池包电压数AH电池个数=负载功率延时时间根据这个你算出电池个数来就可以了;UPS不间断电源蓄电池计算方法在采购工业控制中的UPS不间断电源时,面对品牌各异的UPS,其性能指标也是林林总总,简单地从品牌、价格、直观地性能指标来选择,不仅让奸商大快,更是采购环节的一大失责;下面就针对UPS不间断电源的电池数量和后备时间两个切入点来看看;本文以一个典型投标案例来进行对比：三家公司投标产品基本能够满足使用要求;关键在于对投标产品电池后备时间计算方法的区别;艾默生网络能源计算方法中,电池的放电系数按计,即每节电池标称为12V 100Ah也就是1200W,实际可放电功率1200×=960W;而梅兰日兰和BEST的计算方法中每节电池的可放电功率按750W计;若分别按德国阳光电池标称的指标：每节电池可放电功率为770W计算,和按照山西创同认为的每节电池可放电功率为960W计算,各家需配电池组数计后备时间如下表：通过计算对比,针对蓄电池数量和后备时间实在的问题就暴露出来,由蓄电池数量多少造成的价格差异问题也就凸现出来;如何计算UPS所配电池的数量电池总数＝功率/直流电压小时/每块安时每组块数其中功率为UPS的功率,直流电压为UPS电池供电所要求的电压,不同功率的UPS直流电压不同,每组块数为所要求电池的最小块数,一般配置电池时,必须为每组块数的整数倍,常见的UPS直流电压和每组块数如下电池每块以12V为计算依据：1k 36V 3块2-5K 96V 8块6-20K 240V 20块20K 以上384V 32块举例来说,配置一台5K 8小时延时的UPS,其功率为5000, 直流电压为96V,每组电池8块,配置100AH电池,其所需电池总数为：5000/968/1008=32 块基本公式：负载的有功功率×支持时间= 电池放出容量×电池电压×UPS逆变效率其中：负载的有功功率= 负载总功率×负载的功率因数UPS逆变效率≈电池放出容量= 电池标称容量×电池放电效率电池放电效率与放电电流或放电时间有关,可参照下表确定：放电电流2C 1C 0.6C .4C .2C 0.1C 0.05C放电时间12min 30min 1h 2h 4h 9h 20h放电效率 1b. 计算公式：负载的有功功率×支持时间=电池放出容量×电池电压×UPS逆变效率c. 计算举例：例：负载总功率3000VA,负载功率因数,UPS电池电压96V,要求支持时间1小时,求应选用的电池容量;计算：3000VA××1h =电池放出容量×96×得出：电池放出容量= Ah电池标称容量= = Ah结果：可选用38Ah 的电池12V/38Ah 电池8块。

UPS电池容量计算，延时估算方法及配置表ups电池配置按公式计算的话，相当的麻烦，在实际项目中或与厂商的交流中，常常遇到这样的情况，根据UPS的输出容量和所要求的后备时间、需快速、粗略地给出相关电池的配置。

而ups本身的计算方法非常复杂，一般人根本无法操作，所以掌握简单的方法或估算可以迅速做出结果，在实际中节约了时间。

一、ups的简单方法对于ups的公式计算，我们在之前曾提到过，算起来比较复杂，很多人也不理解，那么今天我们来了解下简单的计算方法。

使用时按下列公式计算：所需电池容量(Ah)= UPS容量（KVA）×109（Ah.块）/KVA/每组电池块数举例一：例如：对于109Ah·块/kVA设计UPS电池容量的算法，一台120kVA的UPS，每组电池32块，要求后备时间60min(即1h)。

则所需电池容量为（60min）：120kVA×109Ah·块/kVA=13080Ah·块,13080Ah·块/32块=409(Ah),即可选12V，100Ah电池4组(32块/组)。

注意：实际后备时间不足与60min接近。

如果每组33块,则13080/33=396Ah，同样可选12V、100Ah电池4组(33块/组)。

注意：33块/组实际后备时间超过60min(超出一点)。

如果要求后备时间为30min时：则109×120=13080Ah·块13080/32=409Ah,409/2=205Ah。

由于电池的放电功率与放电时间不是线性的，即不能只简单除以2，还需乘以修正系数。

见表1，因此205×1.23=252Ah。

即可选12V、65Ah电池4组(32块/组)。

注意：实际后备时间超过30min(超出一点)。

如果要求后备时间20min时：则409/3=136Ah，还需乘以修正系数，见表1,136×1.41=192Ah,即可选12V、65Ah电池3组(32块/组)。

2）80KVA UPS电池配置计算
蓄电池所需要的直流功率
电池放电总功率＝每只电池放电功率×每组电池数量×电池组数
提供电池的放电功率表以核算电池放电功率。

必须满足：电池放电总功率≥Qmax
计算方法：
EXIDE旗下Powerfit系列电池在截止电压9.9V（单体截止电压=9.9/6=1.65V）时的放电功率表如下：
查询上表可知：
施耐德旗下的GALAXY 5000 80KVA UPS电池配置的数量可达到36只/组，
如果选择S512/125电池，每只电池30分钟的放电功率q=1320W；
则1组36只S512/125电池放电总功率Q=1320×36×1=47520W > Qmax=46666.7W。

结论：80KVA UPS的配置1组36只S512/125满足70%负载延时30分钟后备时间要求。

5台80KVA UPS总计配置180只S512/125电池。
