第03讲双绞线制作和传输介质

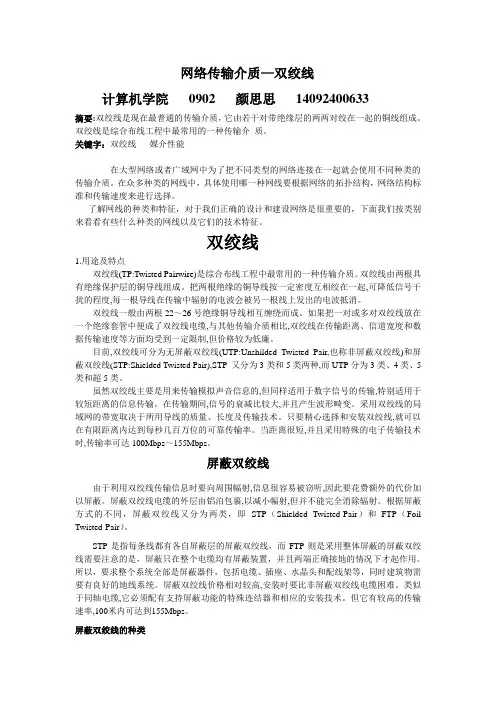

网络传输介质—双绞线计算机学院0902 颜思思14092400633摘要:双绞线是现在最普通的传输介质，它由若干对带绝缘层的两两对绞在一起的铜线组成。

双绞线是综合布线工程中最常用的一种传输介质。

关键字：双绞线媒介性能在大型网络或者广域网中为了把不同类型的网络连接在一起就会使用不同种类的传输介质。

在众多种类的网线中，具体使用哪一种网线要根据网络的拓扑结构，网络结构标准和传输速度来进行选择。

了解网线的种类和特征，对于我们正确的设计和建设网络是很重要的，下面我们按类别来看看有些什么种类的网线以及它们的技术特征。

双绞线1.用途及特点双绞线(TP:Twisted Pairwire)是综合布线工程中最常用的一种传输介质。

双绞线由两根具有绝缘保护层的铜导线组成。

把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

双绞线一般由两根22～26号绝缘铜导线相互缠绕而成。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆,与其他传输介质相比,双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。

目前,双绞线可分为无屏蔽双绞线(UTP:Unshilded Twisted Pair,也称非屏蔽双绞线)和屏蔽双绞线(STP:Shielded Twisted Pair),STP 又分为3类和5类两种,而UTP分为3类、4类、5类和超5类。

虽然双绞线主要是用来传输模拟声音信息的,但同样适用于数字信号的传输,特别适用于较短距离的信息传输。

在传输期间,信号的衰减比较大,并且产生波形畸变。

采用双绞线的局域网的带宽取决于所用导线的质量、长度及传输技术。

只要精心选择和安装双绞线,就可以在有限距离内达到每秒几百万位的可靠传输率。

当距离很短,并且采用特殊的电子传输技术时,传输率可达100Mbps～155Mbps。

屏蔽双绞线由于利用双绞线传输信息时要向周围幅射,信息很容易被窃听,因此要花费额外的代价加以屏蔽。

一、教材分析本课选自水利水电出版社出版的《计算机网络互联与测试》第二单元——网络互连设备，主要面对网络专业的学生进行教学，是局域网组建、网络综合布线的基础。

这里针对2课时的教学内容进行设计。

二、学情分析学生已经学习了网络互联基础知识，有良好的信息素养，同时也具有一定的搜集、处理信息能力和较强的交流能力。

但存在喜实践、厌理论的情况，对理论知识掌握的不够扎实，导致达不到理想的实践效果。

三、教学目标知识目标：了解传输介质的分类和性能参数掌握双绞线线序T568A、T568B及直通线和交叉线的连接方法。

学会制作双绞线的五个步骤能力目标：培养学生整理知识，归纳总结，自主学习能力。

培养学生分析解决问题的能力以及团队合作能力。

德育目标：培养学生勇于探索、勤于思考的学习精神。

养成严谨、认真的工作态度，避免造成工作中的浪费。

四、教学重点：掌握网线排列的线序T568A、T568B及直通线和交叉线的连接方法。

解决手段：用学习课件中生动的动画和导航引导学生有兴趣自主探究传输介质的相关理论知识，并设置交互式问题让学生不断思考强化记忆，最终通过网络在线答题来验证学习成果。

教学难点：网线的制作与测试。

解决手段：利用视频展示双绞线制作的正确过程，通过交互式动画对五个步骤逐一解析，让学生掌握制作要领。

再通过实践操作体验制作双绞线的过程，从而攻克难点，领会精髓。

五、教学策略传统教学模式下，学生掌握本节课的情况并不理想。

如果在实训室上课，当学生拿到实训材料后就急着操作，无心去听老师讲解。

如果在教室讲解学生会觉得枯燥，“左耳进，右耳出”，导致动手操作失误频繁，成功率不高。

因此我设计上课地点为计算机综合实训室，发放实训材料的时间在第二节课。

课堂教学采用“活动单”导学模式，组织四个活动，开展两场竞赛，充分利用信息化教学手段辅助教学来解决重点难点问题。

六、教学方法：“活动单”导学学习方法：自主探究法、观察法、分组协作法七、教学过程第一环节：创设情境、导入新课教师给学生展示一个交互动画，当使用电源线，双绞线等将网络设备连好后，设备正常运行。

双绞线基础知识及双绞线制作指南双绞线基础知识一.正确认识双绞线制作双绞线，首先要对双绞线有个清晰了解，双绞线(TP:Twisted Pairwire)是布线工程中最常用的一种传输介质。

双绞线由两根具有绝缘保护层的铜导线组成。

把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

一般双绞线由两根22～26号绝缘铜导线相互缠绕而成。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。

在双绞线电缆(也称双扭线电缆)内,不同线对具有不同的扭绞长度,一般地说,扭绞长度在38.1cm至14cm内,标准双绞线中的线对均按逆时针方向扭绞,相邻线对的扭绞长度在12.7cm以上。

及其他传输介质相比,双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。

目前,双绞线可分为非屏蔽双绞线(UTP:Unshilded Twisted Pair)和屏蔽双绞线(STP:Shielded Twisted Pair)。

我们平时一般接触比较多的就是UTP线。

采用双绞线的局域网的带宽取决于所用导线的质量、长度及传输技术。

只要精心选择和安装双绞线,就可以在有限距离内达到每秒几百万位的可*传输率。

当距离很短,并且采用特殊的电子传输技术时,传输率可甚至可以达到达100Mbps～155Mbps。

下面我们还是先来看看他们常用的规格1．双绞线的规格""类""的含义是指某一类布线产品所能支持的布线等级。

按标准规定，3类布线产品支持C级及C级以下布线系统的应用，5类布线产品和超5类布线产品支持D级及D级以下布线系统的应用。

如今市场上5类布线和超5类布线应用非常广泛，国际标准规定的5类双绞线的频率带宽是100MHz，在这样的带宽上可以实现100M的快速以太网和155M的ATM 传输。

目前EIA/TIA为双绞线电缆定义了五种不同质量的型号。

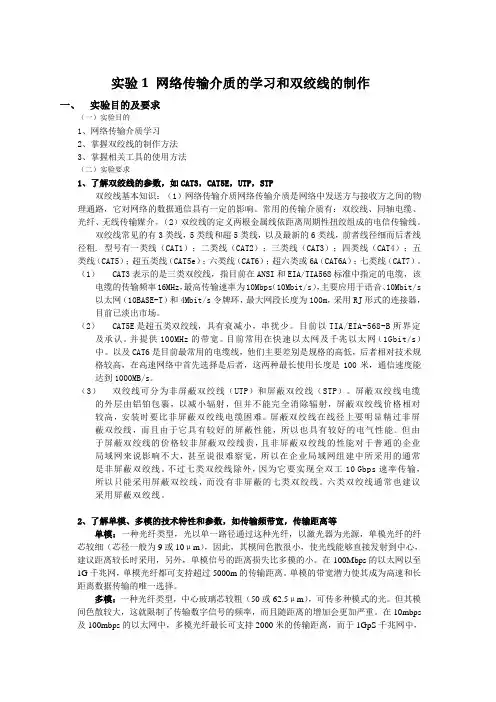

实验1 网络传输介质的学习和双绞线的制作一、实验目的及要求（一）实验目的1、网络传输介质学习2、掌握双绞线的制作方法3、掌握相关工具的使用方法（二）实验要求1、了解双绞线的参数，如CAT3，CAT5E，UTP，STP双绞线基本知识：（1）网络传输介质网络传输介质是网络中发送方与接收方之间的物理通路，它对网络的数据通信具有一定的影响。

常用的传输介质有：双绞线、同轴电缆、光纤、无线传输媒介。

（2）双绞线的定义两根金属线依距离周期性扭绞组成的电信传输线。

双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细而后者线径粗. 型号有一类线（CAT1）；二类线（CAT2）；三类线（CAT3）；四类线（CAT4）；五类线（CAT5）；超五类线（CAT5e）；六类线（CAT6）；超六类或6A（CAT6A）；七类线（CAT7）。

（1）CAT3表示的是三类双绞线，指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，最高传输速率为10Mbps（10Mbit/s），主要应用于语音、10Mbit/s以太网（10BASE-T）和4Mbit/s令牌环，最大网段长度为100m，采用RJ形式的连接器，目前已淡出市场。

（2）CAT5E是超五类双绞线，具有衰减小，串扰少。

目前以TIA/EIA-568-B所界定及承认。

并提供100MHz的带宽。

目前常用在快速以太网及千兆以太网（1Gbit/s）中。

以及CAT6是目前最常用的电缆线，他们主要差别是规格的高低，后者相对技术规格较高，在高速网络中首先选择是后者，这两种最长使用长度是100米，通信速度能达到1000MB/s。

（3）双绞线可分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）。

屏蔽双绞线电缆的外层由铝铂包裹，以减小辐射，但并不能完全消除辐射，屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。

屏蔽双绞线在线径上要明显精过非屏蔽双绞线，而且由于它具有较好的屏蔽性能，所以也具有较好的电气性能。

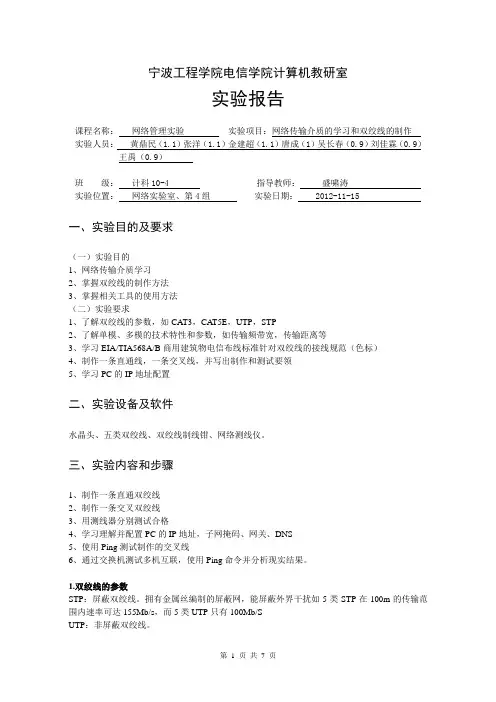

宁波工程学院电信学院计算机教研室实验报告课程名称：网络管理实验实验项目：网络传输介质的学习和双绞线的制作实验人员：黄鼎民（1.1）张洋（1.1）金建超（1.1）唐成（1）吴长春（0.9）刘佳霖（0.9）王禹（0.9）班级：计科10-4 指导教师：盛啸涛实验位置：网络实验室、第4组实验日期： 2012-11-15 一、实验目的及要求（一）实验目的1、网络传输介质学习2、掌握双绞线的制作方法3、掌握相关工具的使用方法（二）实验要求1、了解双绞线的参数，如CAT3，CAT5E，UTP，STP2、了解单模、多模的技术特性和参数，如传输频带宽，传输距离等3、学习EIA/TIA568A/B商用建筑物电信布线标准针对双绞线的接线规范（色标）4、制作一条直通线，一条交叉线，并写出制作和测试要领5、学习PC的IP地址配置二、实验设备及软件水晶头、五类双绞线、双绞线制线钳、网络测线仪。

三、实验内容和步骤1、制作一条直通双绞线2、制作一条交叉双绞线3、用测线器分别测试合格4、学习理解并配置PC的IP地址，子网掩码、网关、DNS5、使用Ping测试制作的交叉线6、通过交换机测试多机互联，使用Ping命令并分析现实结果。

1.双绞线的参数STP：屏蔽双绞线。

拥有金属丝编制的屏蔽网，能屏蔽外界干扰如5类STP在100m的传输范围内速率可达155Mb/s，而5类UTP只有100Mb/SUTP：非屏蔽双绞线。

3类双绞线-CAT3指目前在ANSI和EIA/TIA 568标准中指定的电缆。

该电缆的频率带宽最高为16MHz，最高传输速率为10Mbps，主要应用于语音、10Mbps的以太网和4Mbps令牌环，最大网段长为100m，采用RJ形式的连接器，目前已淡出市场。

4类双绞线-CAT4缆线最高频率带宽为20MHz，最高数据传输速率为20Mbps，主要应用于语音、10Mbps的以太网和16Mbps令牌环，最大网段长为100m，采用RJ形式的连接器，未被广泛采用。

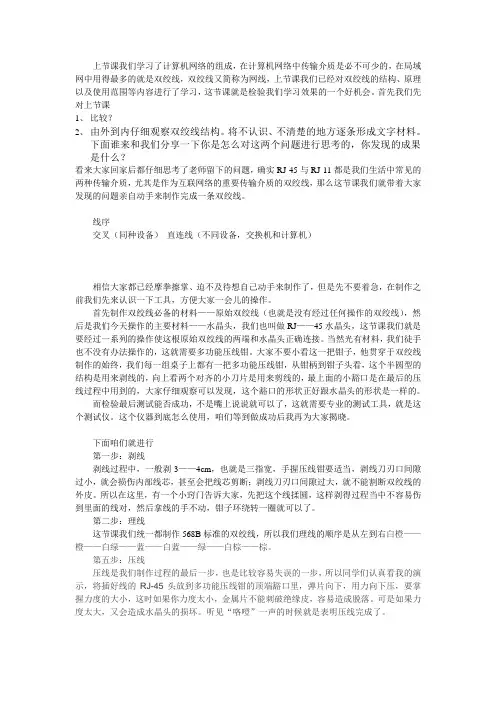

上节课我们学习了计算机网络的组成，在计算机网络中传输介质是必不可少的，在局域网中用得最多的就是双绞线，双绞线又简称为网线，上节课我们已经对双绞线的结构、原理以及使用范围等内容进行了学习，这节课就是检验我们学习效果的一个好机会。

首先我们先对上节课1、比较？2、由外到内仔细观察双绞线结构。

将不认识、不清楚的地方逐条形成文字材料。

下面谁来和我们分享一下你是怎么对这两个问题进行思考的，你发现的成果是什么？看来大家回家后都仔细思考了老师留下的问题，确实RJ-45与RJ-11都是我们生活中常见的两种传输介质，尤其是作为互联网络的重要传输介质的双绞线，那么这节课我们就带着大家发现的问题亲自动手来制作完成一条双绞线。

线序交叉（同种设备）直连线（不同设备，交换机和计算机）相信大家都已经摩拳擦掌、迫不及待想自己动手来制作了，但是先不要着急，在制作之前我们先来认识一下工具，方便大家一会儿的操作。

首先制作双绞线必备的材料——原始双绞线（也就是没有经过任何操作的双绞线），然后是我们今天操作的主要材料——水晶头，我们也叫做RJ——45水晶头，这节课我们就是要经过一系列的操作使这根原始双绞线的两端和水晶头正确连接。

当然光有材料，我们徒手也不没有办法操作的，这就需要多功能压线钳。

大家不要小看这一把钳子，他贯穿于双绞线制作的始终，我们每一组桌子上都有一把多功能压线钳，从钳柄到钳子头看，这个半圆型的结构是用来剥线的，向上看两个对齐的小刀片是用来剪线的，最上面的小豁口是在最后的压线过程中用到的，大家仔细观察可以发现，这个豁口的形状正好跟水晶头的形状是一样的。

而检验最后测试能否成功，不是嘴上说说就可以了，这就需要专业的测试工具，就是这个测试仪。

这个仪器到底怎么使用，咱们等到做成功后我再为大家揭晓。

下面咱们就进行第一步：剥线剥线过程中，一般剥3——4cm，也就是三指宽，手握压线钳要适当，剥线刀刃口间隙过小，就会损伤内部线芯，甚至会把线芯剪断；剥线刀刃口间隙过大，就不能割断双绞线的外皮。

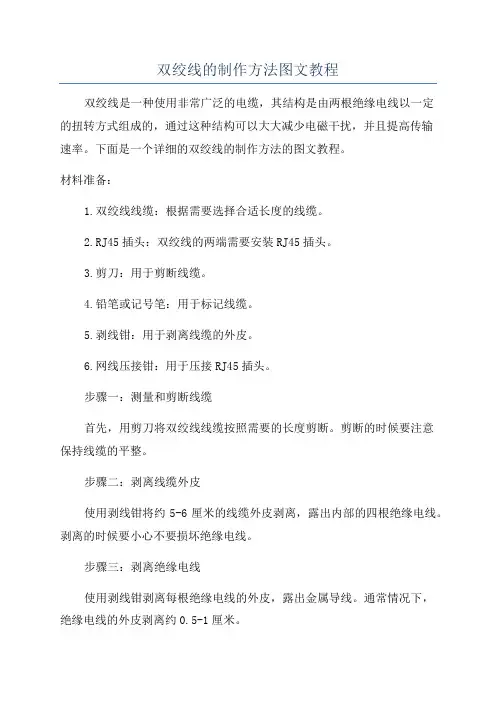

双绞线的制作方法图文教程双绞线是一种使用非常广泛的电缆，其结构是由两根绝缘电线以一定的扭转方式组成的，通过这种结构可以大大减少电磁干扰，并且提高传输速率。

下面是一个详细的双绞线的制作方法的图文教程。

材料准备：1.双绞线线缆：根据需要选择合适长度的线缆。

2.RJ45插头：双绞线的两端需要安装RJ45插头。

3.剪刀：用于剪断线缆。

4.铅笔或记号笔：用于标记线缆。

5.剥线钳：用于剥离线缆的外皮。

6.网线压接钳：用于压接RJ45插头。

步骤一：测量和剪断线缆首先，用剪刀将双绞线线缆按照需要的长度剪断。

剪断的时候要注意保持线缆的平整。

步骤二：剥离线缆外皮使用剥线钳将约5-6厘米的线缆外皮剥离，露出内部的四根绝缘电线。

剥离的时候要小心不要损坏绝缘电线。

步骤三：剥离绝缘电线使用剥线钳剥离每根绝缘电线的外皮，露出金属导线。

通常情况下，绝缘电线的外皮剥离约0.5-1厘米。

步骤四：扭转绝缘电线将绝缘电线按照顺时针方向分为两组，并分别扭转。

一组扭转两根电线，另一组也扭转两根电线。

这样可以减少电磁干扰并提高传输速率。

步骤五：排列和修整绝缘电线将扭转的两组绝缘电线放在一起，一组电线的颜色排列为白橙/橙/白绿/蓝/白蓝/绿/白棕/棕，另一组电线的颜色排列为白绿/绿/白橙/蓝/白蓝/橙/白棕/棕。

排列好后，用手指或剪刀将电线修整整齐。

步骤六：剪短绝缘电线用剪刀将绝缘电线剪短，通常留下约1.5-2厘米的长度即可。

步骤七：插入RJ45插头将修整好的双组绝缘电线插入到RJ45插头的插孔中。

插入的时候要确保电线完全进入插孔并且按照正确的顺序排列。

插入后，用手指或小夹子夹住插头，防止电线脱离。

步骤八：压接RJ45插头使用网线压接钳压接RJ45插头，确保插头紧密地连接到绝缘电线上。

压接的时候要注意力度适中，避免损坏插头或电线。

步骤九：修整并测试修整好压接好的RJ45插头，确保电线和插头之间的连接牢固。

最后，可以使用网络测试仪或相应的设备对制作好的双绞线进行测试，以确保连接的质量和传输的可靠性。

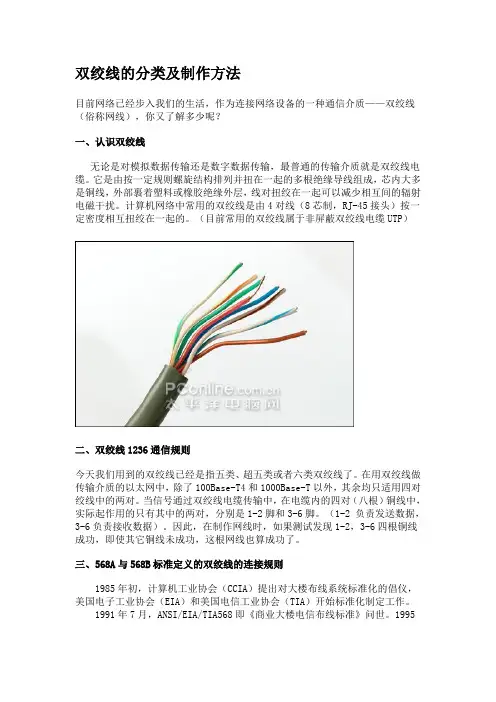

双绞线的分类及制作方法目前网络已经步入我们的生活，作为连接网络设备的一种通信介质——双绞线（俗称网线），你又了解多少呢？一、认识双绞线无论是对模拟数据传输还是数字数据传输，最普通的传输介质就是双绞线电缆。

它是由按一定规则螺旋结构排列并扭在一起的多根绝缘导线组成，芯内大多是铜线，外部裹着塑料或橡胶绝缘外层，线对扭绞在一起可以减少相互间的辐射电磁干扰。

计算机网络中常用的双绞线是由4对线（8芯制，RJ-45接头）按一定密度相互扭绞在一起的。

（目前常用的双绞线属于非屏蔽双绞线电缆UTP）二、双绞线1236通信规则今天我们用到的双绞线已经是指五类、超五类或者六类双绞线了。

在用双绞线做传输介质的以太网中，除了100Base-T4和1000Base-T以外，其余均只适用四对绞线中的两对。

当信号通过双绞线电缆传输中，在电缆内的四对（八根）铜线中，实际起作用的只有其中的两对，分别是1-2脚和3-6脚。

（1-2 负责发送数据，3-6负责接收数据）。

因此，在制作网线时，如果测试发现1-2，3-6四根铜线成功，即使其它铜线未成功，这根网线也算成功了。

三、568A与568B标准定义的双绞线的连接规则1985年初，计算机工业协会（CCIA）提出对大楼布线系统标准化的倡仪，美国电子工业协会（EIA）和美国电信工业协会（TIA）开始标准化制定工作。

1991年7月，ANSI/EIA/TIA568即《商业大楼电信布线标准》问世。

1995年底，EIA/TIA 568标准正式更新为EIA/TI A/568AEIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，褐白-7，褐-8；标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，褐白-7，褐-8。

其中1-2脚和3-6脚是对绞的两对芯线。

对绞的电缆因为其中传输的信号方向相反，从而使彼此的电磁辐射相互抵消，因此使收、发数据之间的干扰降到最低。

双绞线的制作方法概述双绞线是一种常用的通信电缆，用于传输数据和信号。

它由两根绝缘的导线以特定的方式绞合在一起，以减少电磁干扰并提高传输质量。

在本文档中，我们将介绍双绞线的制作方法，包括所需的材料和工具以及详细的步骤。

所需材料和工具•两根绝缘铜线•网线插头•绝缘剥皮钳•绞线器•马甲线•剪刀制作步骤1.测量和剥皮–测量所需的长度，双绞线通常有不同的规格和用途，根据实际需求进行选择。

–使用绝缘剥皮钳将导线两端的绝缘层剥离，剥皮的长度应根据插头的大小和规格而定。

2.绞线–将两根裸露的导线平行放置，然后用绞线器将它们绞在一起。

绞线的目的是减少电磁干扰，提高信号质量。

–绞线的绞合方法有多种，最常见的是使用绞线器将两根导线交替绕在一起，形成一个紧密的双绞线结构。

绞线的绞合方式可以根据具体需求和标准进行选择。

3.连接插头–在双绞线的一端连接一个网线插头。

–使用绝缘剥皮钳将双绞线两根导线的绝缘层剥离，露出足够的导线长度。

–根据插头的规格和类型，将导线插入插头的相应接触点中。

确保导线与插头接触点之间没有任何杂质或绝缘材料。

4.固定插头–用固定插头的夹持装置将插头固定在双绞线上，以确保连接牢固。

–使用马甲线将双绞线固定在夹持装置上，以避免拉扯和松动。

5.测试和整理–使用测试仪器对双绞线进行测试，确保连接正确并且信号质量良好。

–对双绞线进行整理，将杂乱的线束整齐起来，并使用绑扎带或绝缘胶带固定。

注意事项•在制作双绞线之前，确保你具备足够的知识和技能，并且了解所需的规格和标准。

•确保使用质量可靠的材料和工具，以确保双绞线的质量和性能。

•在剥皮和连接插头时要非常小心，避免导线损坏或与其他导线短路。

以上是制作双绞线的基本步骤和注意事项。

在实际操作中，可能根据具体需求和情况进行适当的调整和改进。

了解并掌握良好的制作方法，可以确保双绞线的质量和性能，提高数据和信号传输的可靠性和稳定性。

双绞线的应用及制作第一篇：双绞线的应用及制作双绞线的应用及制作宋胜文一、教学目标1、知识目标：通过本节内容的学习熟练掌握网线规格的制作方法和使用环境。

2、技能目标：培养学生动手能力和分析问题解决问题的能力3、情感目标：培养学生的自信心和创造能力二、教学重点1.熟练掌握双绞线的制作。

2.直连线和交叉线的使用环境三、教学难点1、网线外部绝缘线的剥法；2、压制水晶头的方法。

四、教具准备电脑、展示台、投影仪、压线钳、网卡、水晶头、双绞线、测线仪五、课时安排一课时六、教学过程【导入】网络中常用的传输介质有哪些？哪种被我们广泛的应用于局域网中？双绞线作为一种常用的传输介质，在计算机网络结构中被广泛应用，我们以后在工作和日常生活中也会常常用到。

今天，我们就来复习一下双绞线。

【复习】1.双绞线的特点2、双绞线的分类3、双绞线的线序【新课讲解】一：认识双绞线1、外观实物展示：一根普通的五类双绞线。

2、内在（1）、双绞线为什么是相互绞缠在一起的？答：将两根具有绝缘保护层的铜导线按一定密度互相绞缠在一起形成一个线对，可降低信号的干扰程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

（2）、认识双绞线的8种颜色，对各种颜色进行辨别。

二：双绞线的应用双绞线在现代的网络结构中，正在被广泛的应用，如：办公室、机房、家庭等,交换机（或集线器）普通端口-------------计算机（终端）网卡在这种结构中，使用的传输介质一般是双绞线，这类双绞线我们称为直连线。

另一种双绞线的特殊用途：计算机网卡（终端）-------------计算机网卡（终端）这种结构中，是在缺少网络互联设备的情况下，计算机与计算机直接相连，使用的双绞线我们称为交叉线。

三、双绞线的制作1、材料、工具展示：使用展示平台，通过投影仪向学生展示制作双绞线所用到的材料和设备：水晶头、双绞线、压线钳、测线器。

（让学生清楚看到实物，并就其功能和使用方法一一讲解。
