2018秋九年级物理全册第十五章第四节电阻的串联和并联习题

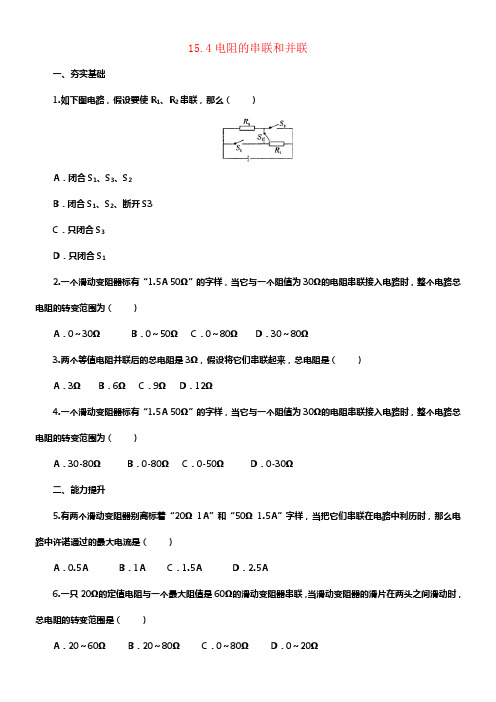

15.4电阻的串联和并联一、夯实基础1.如下图电路，假设要使R1、R2串联，那么（）A．闭合S1、S3、S2B．闭合S1、S2、断开S3C．只闭合S3D．只闭合S12.一个滑动变阻器标有“1.5A 50Ω”的字样，当它与一个阻值为30Ω的电阻串联接入电路时，整个电路总电阻的转变范围为（）A．0～30ΩB．0～50ΩC．0～80ΩD．30～80Ω3.两个等值电阻并联后的总电阻是3Ω，假设将它们串联起来，总电阻是（）A．3ΩB．6ΩC．9ΩD．12Ω4.一个滑动变阻器标有“1.5A 50Ω”的字样，当它与一个阻值为30Ω的电阻串联接入电路时，整个电路总电阻的转变范围为（）A．30-80ΩB．0-80ΩC．0-50ΩD．0-30Ω二、能力提升5.有两个滑动变阻器别离标着“20Ω1A”和“50Ω1.5A”字样，当把它们串联在电路中利历时，那么电路中许诺通过的最大电流是（）A．0.5A B．1A C．1.5A D．2.5A6.一只20Ω的定值电阻与一个最大阻值是60Ω的滑动变阻器串联，当滑动变阻器的滑片在两头之间滑动时，总电阻的转变范围是（）A．20～60ΩB．20～80ΩC．0～80ΩD．0～20Ω7.两个相同电阻并联后的总电阻是5Ω，它们串联后的总电阻是（）A．2.5ΩB．5ΩC．10ΩD．20Ω8.为节约用电，小明老是顺手关掉家中临时不利用的家用电器，每多关闭一个家用电器，家庭电路里变大的物理量是（）A．总电阻B．总电流C．总功率D．无法判定三、课外拓展9.以下四组电阻，并联后总电阻最小的是（）A．10Ω、10ΩB．12Ω、8ΩC．15Ω、5ΩD．18Ω、2Ω10.一阻值为10Ω的电阻与另一阻值为500Ω的电阻并联，那么并联后的总电阻值（）A．小于10ΩB．小于500Ω，大于10ΩC．等于510ΩD．大于500Ω，小于510Ω四、中考链接11.家庭电路中利用的用电器越多（）A．总电阻越大B．总电阻越小C．总电压越大D．总电压越小12.学校共有200盏灯，以下哪一种情形下，电路中的电阻最小（）A．灯全数点亮B．全数熄灭C．只开一盏灯D．开100盏灯参考答案一、夯实基础一、【答案】C二、【答案】D3、【答案】D4、【答案】A二、能力提升五、【答案】B6、【答案】B【解析】解：因为串联电路中总电阻等于各部份电阻之和，因此当滑动变阻器连入电阻为0时，电路中的电阻为20Ω；当滑动变阻器连入电阻最大为60Ω时，电路中的总电阻为20Ω+60Ω=80Ω，因此串联的总电阻的转变范围为20Ω～80Ω．应选B．7、【答案】D8、【答案】A【解析】解：家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此没多关闭一个用电器，总电阻将变大，故A符合题意，D不符合题意；因电路中的总功率等于各用电器功率之和，因此，每多关闭一个家用电器，电路的总功率变小，故C不符合题意；由P=UI可知，电路中的总电流变小，故B不符合题意．应选A．三、课外拓展九、【答案】D10、【答案】A四、中考链接1一、【答案】B【解析】解：因为家庭电路中各用电器是并联的，而且家庭电路电压为220V，因此家庭电路两头总电压不变；故CD错误；由并联电路特点知，并联电路总电阻的倒数等于各支路电阻倒数之和，并联电路支路越多，并联电路总阻值越小，故A错误，B正确．应选B．1二、【答案】A【解析】解：家庭电路的照明灯是并联的，开亮的灯越多，并联的支路越多，总电阻越小；反之，开亮的灯越少，并联的支路越少，总电阻越大，因此灯全数打开电路中的电阻最小，故A正确．应选A．。

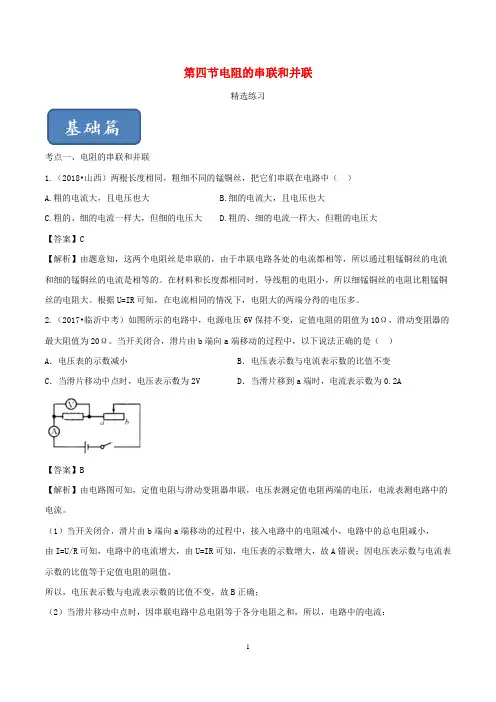

第四节电阻的串联和并联精选练习考点一、电阻的串联和并联1.（2018•山西）两根长度相同，粗细不同的锰铜丝，把它们串联在电路中（）A.粗的电流大，且电压也大B.细的电流大，且电压也大C.粗的、细的电流一样大，但细的电压大D.粗的、细的电流一样大，但粗的电压大【答案】C【解析】由题意知，这两个电阻丝是串联的，由于串联电路各处的电流都相等，所以通过粗锰铜丝的电流和细的锰铜丝的电流是相等的。

在材料和长度都相同时，导线粗的电阻小，所以细锰铜丝的电阻比粗锰铜丝的电阻大。

根据U=IR可知，在电流相同的情况下，电阻大的两端分得的电压多。

2.（2017•临沂中考）如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω。

当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移动中点时，电压表示数为2V D．当滑片移到a端时，电流表示数为0.2A【答案】B【解析】由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流。

（1）当开关闭合，滑片由b端向a端移动的过程中，接入电路中的电阻减小，电路中的总电阻减小，由I=U/R可知，电路中的电流增大，由U=IR可知，电压表的示数增大，故A错误；因电压表示数与电流表示数的比值等于定值电阻的阻值，所以，电压表示数与电流表示数的比值不变，故B正确；（2）当滑片移动中点时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：6V =0.3A 11102022==+Ω+⨯ΩU I R R 滑，则电压表的示数：UR=IR=0.3A×10Ω=3V，故C 错误； （3）当滑片移到a 端时，电路为定值电阻的简单电路，电流表测电路中的电流，则电流表的示数：6V =0.6A 10'==ΩU I R ，故D 错误。

3.（2018•河北）如图所示电路电源电压不变，当开关S 从闭合到断开时（）A ．电流表A 1和电压表V 的示数都不变B ．电流表A 和电流表A 1的示数都变小C ．电流表A 和电压表V 的示数都不变D ．电流表A 1和电流表A 的示数都变大【答案】A【解析】当开关S 闭合时，电流表A 1测通过R 2的电流，R 1与R 2并联，当开关S 断开时，R 2两端电压依旧等于电源电压，其电阻值也不变，由欧姆定律可知，通过其电流不变，所以电流表A 1示数不变。

九年级物理上册《第十五章串联和并联》同步练习及答案-人教版学校:___________班级：___________姓名：___________考号：___________（1）串联电路①定义：把用电器逐个顺次连接起来的电路叫做串联电路②特点：a．电流路径只有一条，无干路和支路之分；b．用电器之间相互影响；c．开关在任何位置的作用一样．（2）并联电路①定义：把用电器并列的连接的电路，称为并联电路．②特点：a．电流路径有两条或两条以上，有干路和支路之分；b．各支路上用电器之间互不影响；c．干路上的开关能控制整个电路，支路中的开关只能控制它所在的支路．（3）混联电路定义：电路中既有串联部分又有并联部分的电路称为混联电路．一、单选题1．家庭电路中使用电视机、洗衣机、冰箱等，它们是如何接在电路中的（）A．串联B．并联C．视具体情况而定D．既不是串联，也不是并联2．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的（）A．两灯亮度不同B．两灯两端的电压相等C．通过两灯的电流相等D．通过两灯的电流不相等3．两只相同的灯泡组成的电路中，如果一只灯泡突然熄灭，另一只灯泡仍然正常发光，那么这个电路（）A．一定是串联电路B．一定是并联电路C．可能是串联，也可能是并联D．条件不足无法判断4．现代社会倡导文明出行，过人行横道时行人应遵守交通信号灯指示．小天发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中合理的是（）A．B．C．D．5．如图所示的电路图，下列说法正确的是（）A．只闭合S1、S3时，灯L1和L2串联B．只闭合S2两灯并联C．3个开关同时闭合会发生短路D．同时闭合S2和S3，断开S1时，灯泡L2发光6．如图所示的电路中有两只灯泡L1、L2，现要使两只灯泡并联连接，下列做法正确的是（）A．闭合S1、S3，断开S2B．闭合S1、S2，断开S3C．闭合S2、S3，断开S1D．闭合S2，断开S1、S37．如图所示的电路中，闭合开关S后，下列说法正确的是（）A．灯L1两端的电压可能大于灯L2两端的电压B．通过L1灯的电流可能大于L2灯的电流C．L1、L2两灯泡并联D．若L1灯丝烧断，L2灯仍能正常发光8．如图所示，某实验小组根据所学知识研究一个有盖的木盒内部的电路连接情况，盒盖上可看到两只灯泡和一个开关(导线的连接和电源隐藏在盒内)，开关闭合，下列说法不正确的是( )A．如果两灯都亮，两灯可能是串联，也可能是并联B．若用电压表测得两灯的电压相等，则两灯一定是并联C．若用电压表测得两灯的电压不相等，则两灯一定是串联D．若用电流表测量通过两灯的电流不相等，则两灯一定是并联二、多选题9．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流相等，则这两个灯泡的连接方式（）A．一定是串联B．一定是并联C．串联、并联都可能D．不可能是并联10．关于生活中的一些电路连接，下列判断正确的是（）A．节日的夜晚，装扮天安门城楼的彩灯是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且的声音时才亮，所以声控开关、光控开关及灯是串联的三、填空题11．小明家的卫生间新安装了“浴霸”，它上面有换气扇、取暖灯和照明灯，这些装置之间是 (选填“串”或“并”)联的，判断的依据是；换气扇工作时将电能主要转化为能。

*第四节电阻的串联和并联1.图示电路中,电源电压不变,R1为定值电阻,R2为滑动变阻器.闭合开关S,移动滑片P,多次记录电压表示数U和对应的电流表示数I,则绘出的U I关系图像正确的是( A )2.如图所示,R1与R2并联在电源电压为3 V的电路中.只闭合开关S1时,电流表的示数为0.3 A;同时闭合开关S1和S2,电流表的示数为0.5 A.则( B )A.R1的阻值为60 ΩB.R2的阻值为15 ΩC.通过R1的电流是0.5 AD.通过R2的电流是0.3 A3.如图为灯L 1,L2的U I图像,根据图像可知( C )A.通过L2的电流为0.2 A时,L2两端的电压为100 VB.电压为160 V时,通过L1的电流较大C.电压为160 V时,L1的电阻较大D.把两灯并联接入220 V的电路中,L1较亮4.如图所示的电路中,开关闭合后,滑动变阻器从左向右滑动的过程中,灯泡的亮度变暗(选填“变亮”或“变暗”),电压表的示数将增大(选填“增大”或“减小”).5.如图是灯L和电阻R的电流随电压变化图像,电阻R的阻值为20 Ω,若将它们串联接在电压为2.5 V的电源两端,则电路中灯此时的电阻为 5 Ω.6.如图是甲、乙两导体的电流与电压的关系图像,由图可知,甲的电阻是 10 Ω.若将甲和乙并联接在电路中,通过它们的电流之比I甲∶I乙= 2∶1 .7.如图所示电路中,电源电压恒定,电阻R的阻值为20 Ω.(1)闭合开关S2时,R和L是并联的;(2)在对S1和S2进行闭合或断开的各种操作中,电流表可读得0.5 A和0.3 A两个值,那么电源电压U= 6 V,灯泡电阻R L= 30 Ω(灯泡电阻不随温度变化).8.在如图所示的电路中,电源电压保持不变.电阻R1的阻值为20 Ω,现将两个电流表A1,A2分别串接在电路中,向左移动滑动变阻器R2的滑片P,每次移动滑片P,均使变阻器R2连入电路的电阻减少相同的阻值,两个电流表的示数如下表所示.(2)若变阻器R2连入电路中的阻值为50 Ω时,求干路的电流I;(3)请通过计算说明电流表A2串接在电路中的位置.解析:(1)滑片滑动的过程中,电流表A1的示数不变,可知电流表A1与R1串联,电源电压为U=I1R1=0.6 A×20 Ω=12 V;(2)变阻器R2连入电路中的阻值为50 Ω时,则I2===0.24 A,干路电流I=I1+I2=0.6 A+0.24 A=0.84 A;(3)电流表A2的示数总比A1的示数大,且A2的示数减去A1的示数分别为0.3 A,0.4 A,0.6 A 和1.2 A,对应的R2分别为R2==均为等间隔电流表A2测支路I2则不符合.答案:(1)12 V (2)0.84 A (3)见解析9.如图所示,R1是0～20 Ω的滑动变阻器,闭合开关S后,电压表示数为6 V,电流表A1的示数是1.5 A,电流表A2的示数是0.5 A,求:(1)R2的阻值和变阻器R1接入电路的电阻;(2)电流表A1的量程是0～3 A,电流表A2的量程是0～0.6 A,为使电表不损坏,滑动变阻器接入电路的电阻值至少要多大?解析:(1)R2的阻值为R2===12 Ω,I1=I-I2=1.5 A-0.5 A=1.0 A,此时变阻器R1接入电路的电阻为R1===6 Ω;(2)若电流表A1满偏,则电流表A2一定为0.5 A,I1′=I总-I2=3 A-0.5 A=2.5 A,R1滑===2.4 Ω滑动变阻器连入电路的阻值至少要2.4 Ω.答案:(1)12 Ω 6 Ω(2)2.4 Ω中考回顾:(遵义中考)如图所示,电源电压恒定不变,当开关S接a时,电流表A1与A2的示数之比为3∶5;当开关S接b时,电流表A1与A2的示数之比为2∶3,则R2与R3的电阻之比为( D )A.9∶10B.4∶3C.5∶2D.3∶4。

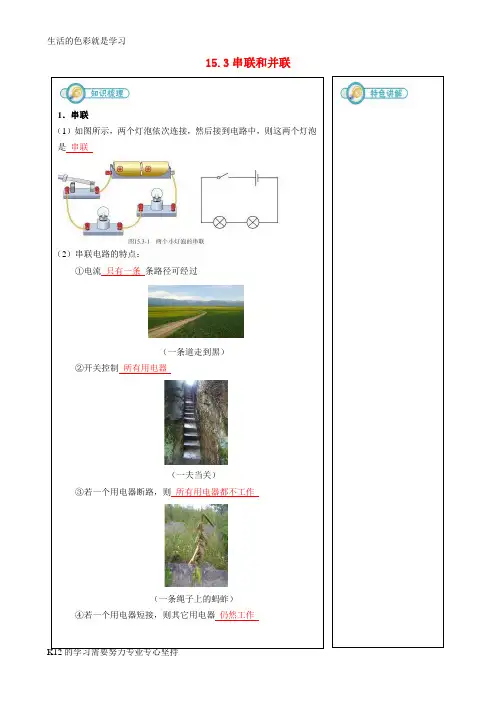

15.3串联和并联1．串联（1）如图所示，两个灯泡依次连接，然后接到电路中，则这两个灯泡是串联（2）串联电路的特点：①电流只有一条条路径可经过（一条道走到黑）②开关控制所有用电器（一夫当关）③若一个用电器断路，则所有用电器都不工作（一条绳子上的蚂蚱）④若一个用电器短接，则其它用电器仍然工作（2）干路和支路BACD1．马路上的路灯总是同时亮、同时灭。

如果它们其中一盏灯的灯丝断了，其他灯仍能正常发光，由此可知路灯（B ） A ．是串联的B ．是并联的C ．A 、B 都有可能D ．不能确定是何种连接方式2．一只开关可以同时控制两盏灯，那么这两盏灯的连接方式（D ） A ．一定是串联B ．一定是并联C ．可能是串联，也可能是并联D ．无法确定3．日常生活的经验告诉我们：家中的电灯、电冰箱等电器和插座，彼此间的连接方式（C ） A ．是串联的 B ．可能是串联，也可能是并联 C ．是并联的D ．电灯与插座是串联，其他用电器并联4．如右图所示的电路，要使两个小灯泡L 1 ，L 2串联，应（B ） A ．断开开关S 1，S 2，闭合开关S 3 B ．断开开关S 1，S 3，闭合开关S 2 C ．断开开关S 1，闭合开关S 2，S 3 D ．断开开关S 2，闭合开关S 1，S 35．下图所示的四个电路中，闭合开关S ，三盏灯是并联的是（C ）6．在下图所示的电路中，开关闭合后，三个灯泡并联的电路是（D ）7．某种电脑键盘清洁器有两个开关，开关S 1只控制照明用的小灯泡L ，开关S 2只控制吸尘用的电动机。

在下图所示的四个电路图中，符合上述要求的是（D ）8．为了节约电能，人们设计出一种由声控开关和光控开关共同控制楼道灯的电路，要求只有当这两个开关都闭合（即夜晚有人经过发声）时，灯才亮。

在下图所示的电路图中，符合这一要求的是（A ）9．下图甲所示的电蚊拍，具有灭蚊和照明的功能。

当开关S l 闭合、S 2断开时，只有灭蚊网通电起到灭蚊作用；当开关S l 和S 2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。

九年级物理上册《第十五章串联和并联》同步练习题含答案(人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明观察到教室内的一个开关可以同时控制两盏灯，有时其中一盏灯断路了，另一盏正常发光．他画出了如图所示的四种连接方式，其中连接正确的是()A．B．C．D．2．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。

如图所示的四个电路中，符合上述要求的是（）A．B．C．D．3．下图各电路中，各开关闭合后，灯泡L1与L2并联的是（）A．B．C．D．4．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着浪费电。

现在有一种自动控制的楼道灯，有声响时声控开关S1闭合，环境光线非常暗时光控开关S2闭合，当光线非常暗且有声响时，灯才会发光。

下列电路图符合要求的是（）A．B．C．D．5．如图所示是一种加湿喷雾风扇，具有吹风和喷雾的功能，还可以通过灯光营造温馨氛围。

装置上面有两个按钮，分别控制风扇和喷雾器，侧边有一个控制灯光的开关。

同时闭合3个开关，所有功能一起工作。

以下电路图能准确描述此装置工作原理的是（）A．B．C．D．6．某种电脑键盘清洁器有两个开关，照明用的小灯泡L和电动机M．要求：开关S1闭合，照明用的小灯泡L工作，再闭合开关S2，吸尘用的电动机M才运转；先闭合开关S2，吸尘用的电动机M无法工作．在如图所示的四个电路图中，符合上述要求的是（）A．B．C．D．7．如图是玩具汽车的电路图，以下有关说法中正确的是（）A．开关S1控制整个电路B．电动机与灯泡是串联的C．开关S1控制电动机D．电动机与灯泡不能同时工作8．如图是一个简化了的电冰箱内的电路图.M是压缩机用的电动机，L是电冰箱内的照明灯泡.关于电冰箱内电动机和照明灯的工作情况，下列说法中正确的是（）A．电冰箱门打开时，S1就自动断开B．电冰箱门关上时，S1就自动闭合C．电冰箱门打开时，S2就自动断开D．电动机与照明灯可以不同时工作9．关于电路的知识，下列说法中正确的是（）A．验电器的工作原理是异种电荷互相吸引B．电路中有电源，就一定有电流C．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的D．某楼道中的电灯是由声控开关和光控开关共同控制的只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的10．如图所示小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好，灯泡就会发光的是（）A．B． C．D．二、填空题11．如图所示，电路中要使L1和L2并联，应闭合开关。

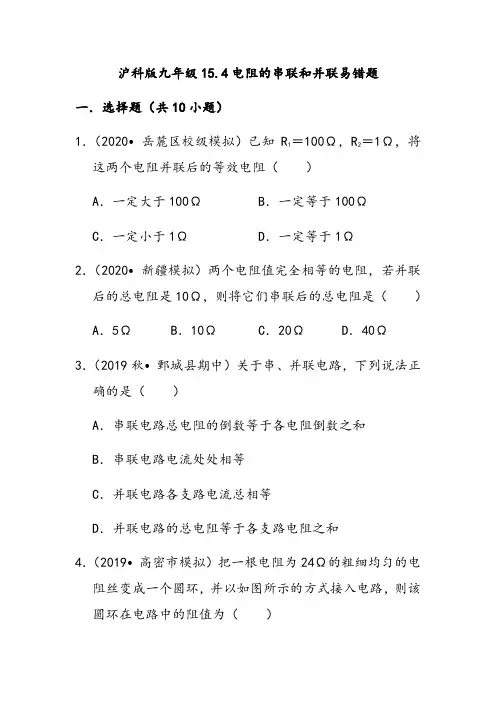

沪科版九年级15.4电阻的串联和并联易错题一．选择题（共10小题）1．（2020•岳麓区校级模拟）已知R1＝100Ω，R2＝1Ω，将这两个电阻并联后的等效电阻（）A．一定大于100ΩB．一定等于100ΩC．一定小于1ΩD．一定等于1Ω2．（2020•新疆模拟）两个电阻值完全相等的电阻，若并联后的总电阻是10Ω，则将它们串联后的总电阻是（）A．5ΩB．10ΩC．20ΩD．40Ω3．（2019秋•鄄城县期中）关于串、并联电路，下列说法正确的是（）A．串联电路总电阻的倒数等于各电阻倒数之和B．串联电路电流处处相等C．并联电路各支路电流总相等D．并联电路的总电阻等于各支路电阻之和4．（2019•高密市模拟）把一根电阻为24Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式接入电路，则该圆环在电路中的阻值为（）A．10ΩB．20ΩC．6ΩD．4.5Ω5．（2019•张家界模拟）两个阻值相等的电阻每个阻值均为RΩ，现将其中一个电阻增大，另一个电阻减小同样的值，那么它们相互并联后的总电阻为（）A．小于R B．大于R小于2RC．仍然等于R D．无法确定6．（2018秋•锦江区校级月考）下列说法错误的是（）A．串联电路中，任何一个分电阻总小于串联的总电阻B．并联电路中，并联的总电阻等于各分电阻的倒数之和C．串联电路中，电阻越大，它两端的电压就越高D．并联电路中，电阻越大，通过它的电流就越小7．（2018•南平自主招生）如图所示，六根完全一样的电阻丝，电阻值均为R，依次连结构成一个正六边形，连接处接触良好并形成六个接线柱，将其任意两个接线柱接入到电路中，则两接线柱间的等效电阻的最大值和最小值分别是（）A．，B．，C．，D．，8．（2017秋•平邑县期末）电路中有一根电阻丝，若要使电路中的电阻变大，可以采取的方法是（）A．增大电路两端的电压B．减小通过电路中的电流C．串联一根相同的电阻丝D．并联一根相同的电阻丝9．（2018•闵行区一模）将电阻R1与100欧的电阻并联后，它们的总电阻小于10欧。

九年级物理上册《第十五章串联和并联》同步练习题及答案-人教版学校:___________班级：___________姓名：___________考号：___________知识点回顾一、串联电路和并联电路1.串联电路和并联电路如图所示：串联电路并联电路2.判断串并联电路的方法：拆掉一个用电器，其他用电器能正常工作，说明是串联电路，反之是并联电路。

巩固练习一、单选题1．家庭电路中使用电视机、洗衣机、冰箱等，它们是如何接在电路中的（）A．串联B．并联C．视具体情况而定D．既不是串联，也不是并联2．如图所示，当两个开关都闭合后，两盏灯都能发光的电路是（）A．B．C．D．3．下列说法正确的是（）A．节日装饰用的“满天星”小彩灯，一个坏了，全都不亮，它们是并联的B．马路边的路灯，同时亮同时灭，它们是并联的C．很多宾馆采用房卡插卡取电，房卡相当于电路中的电源D．教室内一个开关可同时控制两盏灯，这两盏灯是串联的4．高铁车厢内两个相邻的洗手间各有一个开关，使用时相应的开关闭合，如果两洗手间都不使用或者只使用一个时，红灯不亮；如果同时使用时，红灯亮。

下列电路图符合要求的是（）A．B．C．D．5．如图所示，不透明的盒上有两只灯泡，由一个开关控制。

闭合开关两灯都亮，断开开关两灯都灭，拧下其中一个灯泡，另一灯仍亮。

下列电路图符合要求的是（）A．B．C．D．6．如图，用导线连接使灯L1和L2组成并联电路的正确方法是（）A．用一根导线连接A，B，再用另一根导线连接C，EB．用一根导线连接A，B，再用另一根导线连接D，EC．用一根导线连接A，C，再用另一根导线连接B，ED．用一根导线连接A，C，再用另一根导线连接C，E7．如图是学校门口的智能门禁。

只有本校师生靠近时S1才闭合，并且体温正常时S2闭合，电动机工作，开门放行，同时扬声器会发出“体温正常”的声音。

若扬声器损坏，电动机仍然可以单独工作将门打开。

以下电路的设计符合要求的是（）A．B．C．D．8．如图是玩具汽车的电路图，以下有关说法中正确的是（）A．开关S1控制整个电路B．电动机与灯泡是串联的C．开关S1控制电动机D．电动机与灯泡不能同时工作9．如图所示，要使灯泡L1和L2组成并联电路，应（）A．只闭合S2B．只闭合S1和S3C．只闭合S1D．只闭合S2和S310．如图所示，下列说法正确的是（）A．闭合S2，断开S1、S3，灯L1、L2串联B．闭合S1、S3，断开S2，灯L1、L2串联C．闭合S2、S3，断开S1，只有灯L2亮D．闭合S1、S2，断开S3，只有灯L1亮二、填空题11．如图所示为某小区的公共充电插座，采取扫码付费自动充电。

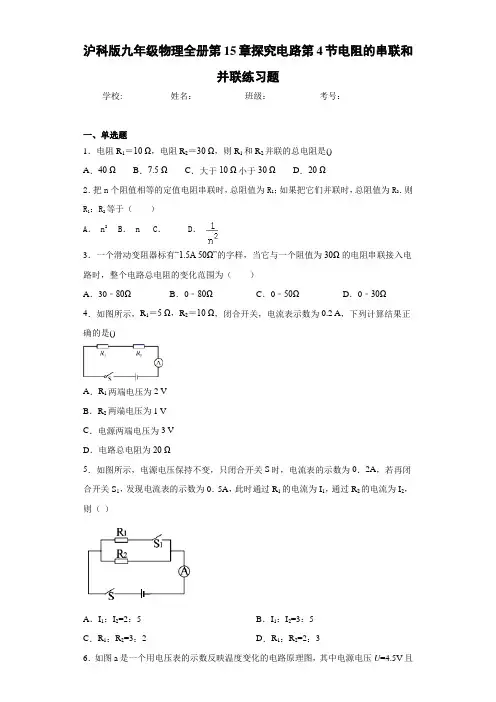

沪科版九年级物理全册第15章探究电路第4节电阻的串联和并联练习题学校:___________姓名：___________班级：___________考号：___________一、单选题1．电阻R1＝10 Ω，电阻R2＝30 Ω，则R1和R2并联的总电阻是()A．40 ΩB．7.5 ΩC．大于10 Ω小于30 ΩD．20 Ω2．把n个阻值相等的定值电阻串联时，总阻值为R1；如果把它们并联时，总阻值为R2．则R1：R2等于（）A． n2B． n C．D．3．一个滑动变阻器标有“1.5A 50Ω”的字样，当它与一个阻值为30Ω的电阻串联接入电路时，整个电路总电阻的变化范围为（）A．30﹣80ΩB．0﹣80ΩC．0﹣50ΩD．0﹣30Ω4．如图所示，R1＝5 Ω，R2＝10 Ω，闭合开关，电流表示数为0.2 A，下列计算结果正确的是()A．R1两端电压为2 VB．R2两端电压为1 VC．电源两端电压为3 VD．电路总电阻为20 Ω5．如图所示，电源电压保持不变，只闭合开关S时，电流表的示数为0．2A，若再闭合开关S1，发现电流表的示数为0．5A，此时通过R1的电流为I1，通过R2的电流为I2，则（）A．I1：I2=2：5 B．I1：I2=3：5C．R1：R2=3：2 D．R1：R2=2：36．如图a是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U=4.5V且保持不变，电压表量程为0~３V，R０是300Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图b所示。

若闭合开关S（）A．环境温度为40℃时，热敏电阻阻值是150ΩB．电压表V示数越小，环境温度越高C．电压表的最小示数是1.5VD．此电路允许的最高环境温度为60℃二、填空题7．一只3 Ω的电阻和一只6 Ω的电阻，它们串联起来后的总电阻为________Ω，它们并联起来后的总电阻为________Ω.8．如图所示，R1=4Ω，R2=6Ω，当开关S闭合时，通过R1与R2的电流之比为_______；加在R1与R2两端的电压之比为_______。

*第四节电阻的串联和并联知能·提升训练知能提升1.某同学想用一只“1.5 V 5 Ω”的小灯泡制作一个简易手电筒,采用电压为6 V的蓄电池作电源。

为了保证小灯泡在使用时不至于因为电压太大而烧毁,该同学又从实验室里找到了一捆标有“1 Ω/cm”的电阻线。

该同学应如何利用这捆电阻线才能保证小灯泡正常发光()A.应并联一段20 cm长的电阻线B.应串联一段20 cm长的电阻线C.应并联一段15 cm长的电阻线D.应串联一段15 cm长的电阻线2. 如图所示,电源电压不变,闭合开关S后,滑动变阻器滑片自a向b移动的过程中()A.电压表V1示数变大,V2示数变大,电流表A示数变大B.电压表V1示数不变,V2示数变大,电流表A示数变小C.电压表V1示数不变,V2示数变小,电流表A示数变大D.电压表V1示数变小,V2示数变大,电流表A示数变小3.在如图所示电路中,电源电压保持不变,定值电阻的阻值是4 Ω,滑动变阻器的最大阻值是10 Ω。

滑片P置于滑动变阻器的中点时,电压表示数为8 V;当滑片从中点向b端移动距离s后,电压表示数变为6 V;当滑片从中点向a端移动距离s后,电压表示数为()A.4 VB.6 VC.10 VD.12 V4.在如图所示的电路中,当开关S闭合,甲、乙两表是电压表时,示数之比U甲∶U乙=3∶1。

当开关S 断开,甲、乙两表是电流表时,两表的示数之比I甲∶I乙为()A.2∶1B.3∶1C.2∶3D.1∶35.右图表示阻值不同的两个电阻的电流随电压变化的I-U图线,从图可知()A.R1>R2B.R1、R2串联后的总电阻的I-U图线在区域ⅡC.R1、R2并联后的总电阻的I-U图线在区域ⅢD.R1、R2并联后的总电阻的I-U图线在区域Ⅰ6.如图所示的电路,电源电压恒定,当开关S闭合时()A.A示数变小, V示数变大B.A示数变大, V示数不变C.A示数不变, V示数变小D.A示数不变, V示数变大7.在如图所示的电路中,电源电压保持不变,R1=2R2,闭合S、S1,断开S2时,电压表示数为5 V,闭合S、S2,断开S1时,电压表示数为 7 V,则R∶R2为()A.3∶2B.1∶1C.7∶5D.5∶78.已知R1∶R2=2∶3,将它们接在如图所示电源电压为12 V的电路中,闭合S,则通过它们的电流之比及它们两端的电压之比是()A.I1∶I2=3∶2U1∶U2=1∶1B.I1∶I2=3∶2U1∶U2=3∶2C.I1∶I2=2∶3U1∶U2=1∶1D.I1∶I2=1∶1U1∶U2=2∶39.一只小灯泡的额定电压为8 V,正常发光时通过它的电流为0.4 A,现将该小灯泡接在12 V的电源上,为使其正常发光,应联一个Ω的电阻。
