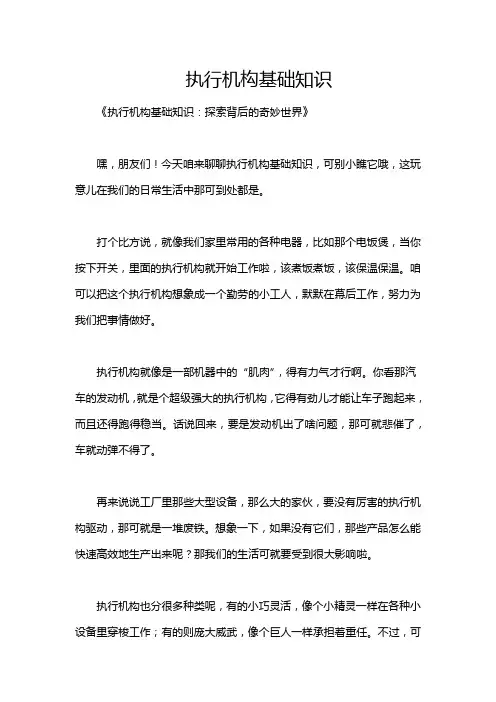

执行机构基础知识《执行机构基础知识：探索背后的奇妙世界》嘿，朋友们！今天咱来聊聊执行机构基础知识，可别小瞧它哦，这玩意儿在我们的日常生活中那可到处都是。
打个比方说，就像我们家里常用的各种电器，比如那个电饭煲，当你按下开关，里面的执行机构就开始工作啦，该煮饭煮饭，该保温保温。
咱可以把这个执行机构想象成一个勤劳的小工人，默默在幕后工作，努力为我们把事情做好。
执行机构就像是一部机器中的“肌肉”，得有力气才行啊。
你看那汽车的发动机，就是个超级强大的执行机构，它得有劲儿才能让车子跑起来，而且还得跑得稳当。
话说回来，要是发动机出了啥问题，那可就悲催了，车就动弹不得了。
再来说说工厂里那些大型设备，那么大的家伙，要没有厉害的执行机构驱动，那可就是一堆废铁。
想象一下，如果没有它们，那些产品怎么能快速高效地生产出来呢？那我们的生活可就要受到很大影响啦。
执行机构也分很多种类呢，有的小巧灵活，像个小精灵一样在各种小设备里穿梭工作；有的则庞大威武，像个巨人一样承担着重任。
不过，可别小瞧了那些小巧的哦，它们的作用可不小哩。
我记得有一次我家那个自动窗帘的执行机构出了点毛病，这窗帘拉起来就不顺畅了。
哎呀，可把我给烦的呀！感觉整个生活节奏都被打乱了。
这就让我深刻体会到了执行机构的重要性，别看它平时不显眼，一旦出问题，那真叫一个麻烦。
而且啊，执行机构的发展可真是越来越先进啦。
以前可能就只是简单的机械结构，现在都有各种高科技加持啦。
什么电子控制啦，智能驱动啦，让它们变得更加高效、精确。
总之呢，执行机构基础知识虽然听起来有点专业有点难，但其实跟我们的生活息息相关呢。
了解它们，就像打开了一个新的世界，能让我们更清楚地知道周围的各种东西是怎么工作的。
下次你再使用什么电器或者看到什么大型设备的时候，不妨想想里面的执行机构，说不定会对它们多一份敬意和好奇哟！哈哈！。
执行机构讲义执行机构讲义一、执行机构的由来执行机构，又称执行器，是一种自动控制领域的常用机电一体化设备（器件），是自动化仪表的三大组成部分（检测设备、调节设备和执行设备）中的执行设备。
主要是对一些设备和装置进行自动操作，控制其开关和调节，代替人工作业。
按动力类型可分为气动、液动、电动、电液动等几类；按运动形式可分为直行程、角行程、回转型（多转式）等几类。
由于用电做为动力有其它几类介质不可比拟的优势，所以电动型近年来发展最快，应用面较广。
电动型按不同标准又可分为：组合式结构和机电一体化结构；电器控制型、电子控制型和智能控制型（带HART、FF协议）；数字型和模拟型；手动接触调试型和红外线遥控调试型等。
它是伴随着人们对控制性能的要求和自动控制技术的发展而迅猛发展的：1．早期的工业领域，有许多的控制是手动和半自动的，在操作中人体直接接触工业设备的危险部位和危险介质（固、液、气三态的多种化学物质和辐射物质），极易造成对人的伤害，很不安全；2．设备寿命短、易损坏、维修量大；3．采用半自动特别是手动控制的控制效率很低、误差大，生产效率低下。
基于以上原因，执行机构逐渐产生并应用于工业和其它控制领域，减少和避免了人身伤害和设备损坏，极大的提高了控制精确度和效率，同时也极大提高了生产效率。
今年来随着电子元器件技术、计算机技术和控制理论的飞速发展，国内外的执行机构都已跨入智能控制的时代。
二、执行机构的英文名：ACTUATORS三、执行机构的应用领域执行机构主要应用在以下三大领域：1．发电厂典型应用有：①火电行业应用送风机风门挡板一次进风风门挡板空气预热风门挡板烟气再循环旁路风门挡板二次进风风门挡板主风箱风门挡板燃烧器调节杆燃烧器摇摆驱动器液压推杆驱动器叶轮机调速烟气调节阀蒸气调节阀球阀和蝶阀控制滑动门闸门②其它电力行业的阀门执行器应用球阀除尘控制喷水叶轮机转速控制控制大型液压阀燃气控制阀燃烧器点火启动蒸气控制阀冷凝水再循环, 脱氧机，锅炉给水，过热控制器，再加热恒温控制器，及其它相关阀门应用2．过程控制用于化工、石化、模具、食品、医药、包装等行业的生产过程控制，按照既定的逻辑指令或电脑程序对阀门、刀具、管道、挡板、滑槽、平台等进行精确的定位、起停、开合、回转，利用系统检测出的温度、压力、流量、尺寸、辐射、亮度、色度、粗糙度、密度等实时参数对系统进行调整，从而实现间歇、连续和循环的加工过程的控制。

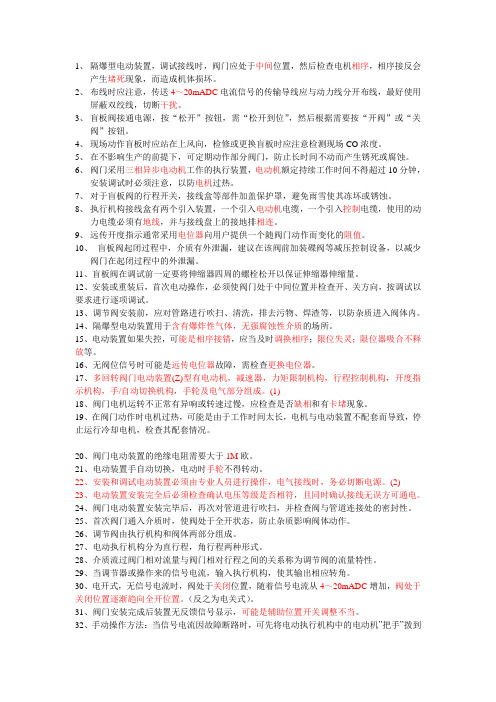

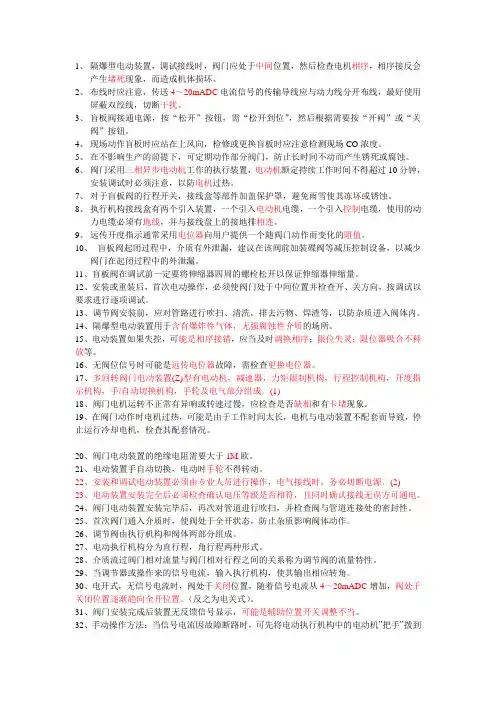

1、隔爆型电动装置，调试接线时，阀门应处于中间位置，然后检查电机相序，相序接反会产生堵死现象，而造成机体损坏。
2、布线时应注意，传送4～20mADC电流信号的传输导线应与动力线分开布线，最好使用屏蔽双绞线，切断干扰。
3、盲板阀接通电源，按“松开”按钮，需“松开到位”，然后根据需要按“开阀”或“关阀”按钮。
4、现场动作盲板时应站在上风向，检修或更换盲板时应注意检测现场CO浓度。
5、在不影响生产的前提下，可定期动作部分阀门，防止长时间不动而产生锈死或腐蚀。
6、阀门采用三相异步电动机工作的执行装置，电动机额定持续工作时间不得超过10分钟，安装调试时必须注意，以防电机过热。
7、对于盲板阀的行程开关，接线盒等部件加盖保护罩，避免雨雪使其冻坏或锈蚀。
8、执行机构接线盒有两个引入装置，一个引入电动机电缆，一个引入控制电缆，使用的动力电缆必须有地线，并与接线盘上的接地排相连。
9、远传开度指示通常采用电位器向用户提供一个随阀门动作而变化的阻值。
10、盲板阀起闭过程中，介质有外泄漏，建议在该阀前加装碟阀等减压控制设备，以减少阀门在起闭过程中的外泄漏。
11、盲板阀在调试前一定要将伸缩器四周的螺栓松开以保证伸缩器伸缩量。
12、安装或重装后，首次电动操作，必须使阀门处于中间位置并检查开、关方向，按调试以要求进行逐项调试。
13、调节阀安装前，应对管路进行吹扫、清洗，排去污物、焊渣等，以防杂质进入阀体内。
14、隔爆型电动装置用于含有爆炸性气体，无强腐蚀性介质的场所。
15、电动装置如果失控，可能是相序接错，应当及时调换相序；限位失灵；限位器吸合不释放等。
16、无阀位信号时可能是远传电位器故障，需检查更换电位器。
17、多回转阀门电动装置(Z)型有电动机，减速器，力矩限制机构，行程控制机构，开度指示机构，手/自动切换机构，手轮及电气部分组成。
(1)18、阀门电机运转不正常有异响或转速过慢，应检查是否缺相和有卡堵现象。
19、在阀门动作时电机过热，可能是由于工作时间太长，电机与电动装置不配套而导致，停止运行冷却电机，检查其配套情况。
执行机构工作原理
执行机构工作原理描述：
执行机构是一种关键的装置或系统，用于使某个设备或机械的运动或动作变得可控和可编程。
执行机构的工作原理主要涉及以下几个方面：
1. 传感器检测：执行机构通常配备各种传感器，用于检测环境中的物理量或信号。
例如，光电传感器可用于检测物体的存在或光线强度的变化。
传感器的工作原理是将感应的信号转换为电信号，并传递给控制系统。
2. 控制系统：执行机构的控制系统接收传感器反馈的信号，并进行处理和分析。
它会根据预先设定的程序或算法，判断应该进行何种操作。
控制系统的工作原理包括信号处理、逻辑运算、数据比较等过程。
3. 动力驱动：执行机构通常需要动力驱动才能实现预定的运动或动作。
动力驱动可以是电动机、气动系统、液压系统等。
例如，电动线性执行机构通过电动机驱动丝杆或滑块进行线性运动。
动力驱动的工作原理是将电能、气压或液压能转换为机械能，从而推动执行机构的运动。
4. 运动或动作实现：根据控制系统的指令和动力驱动的作用，执行机构开始进行运动或执行特定的动作。
可能的运动形式包括线性运动、旋转运动、往复运动等。
执行机构的工作原理是根据动力驱动的作用和机械结构的设计，将输入的能量转化为合适的运动形式。
通过以上的工作原理，执行机构能够根据输入的信号或指令，实现各种复杂的运动和动作。
它在许多领域都扮演着重要的角色，例如工业机械、自动化设备、机器人等。
不同的执行机构具有不同的结构和工作原理，但总体上都需要传感器、控制系统、动力驱动和机械结构的协同工作，以实现预期的功能。
执行机构原理及结构执行机构是指能够将电信号转化为机械运动的装置，它在机器人、自动化设备以及各种工业生产设备中都发挥着重要作用。
执行机构既包括传感器、执行器也包括驱动装置，它们协同工作以实现各种运动和力的控制。
下面将介绍执行机构的原理及结构。
一、执行机构的原理执行机构主要通过电信号的输入和输出来实现机械运动的控制。
其原理可以分为以下几个方面：1.电信号输入：执行机构通常接收来自控制系统的电信号输入，这些电信号可以是开关信号、模拟信号或数字信号。
根据输入信号的不同特征，执行机构可以实现不同的动作，如旋转、平移、弯曲等。
2.信号解析与处理：执行机构会对输入的电信号进行解析和处理，以确定执行机构应该执行的动作和运动参数。
这通常通过内置的电路和传感器完成，它们可以对电信号进行放大、滤波、比较、计算等操作，以及识别和测量输入信号的特征。
3.电动执行元件：执行机构的核心组成部分是电动执行元件，它可以将电信号转化为机械运动。
按照工作原理的不同，电动执行元件可以分为电动推进器、电动马达等。
电动推进器通常通过电磁作用原理实现线性运动，电动马达则通过电动力的转换实现旋转运动。
4.动力输出与传输：执行机构的动力输出与机械运动传输通常通过机械结构来实现。
执行机构会将电动执行元件的动力输出传递给其他机械构件，如杠杆、齿轮、链条等，以实现所需的运动形式和力的控制。
5.反馈与控制：执行机构通常集成有传感器来监测运动状态和力的变化，并将反馈信号发送给控制系统。
控制系统可以根据反馈信号进行调整和修正，以实现更精确的运动和力的控制。
这种反馈与控制的闭环系统可以提高执行机构的可靠性和精度。
二、执行机构的结构执行机构的具体结构和组成部分因应用领域和要求的不同而有所差异，但一般包括以下几个方面的元件：1.电动执行元件：电动执行元件是执行机构的核心组成部分，它通常由电动机、传动机构和执行装置等组成。
电动机提供动力输出，传动机构将电动机的动力传递给执行装置，执行装置将动力转化为机械运动。
执行机构的工作原理
执行机构是为了完成某个任务或实施某项工作而设立的组织或部门。
它们的工作原理通常包括以下几个方面：
1. 设定目标和任务：执行机构根据上级机构或组织的指示，明确工作目标和具体任务，并制定相应的工作计划。
2. 组织协调：执行机构根据工作任务的要求，进行人员组织和协调安排，确保各个岗位的职责清晰、分工合理，有序推进工作。
3. 资源调配：执行机构需要对所需的人力、物力、财力等资源进行合理的调配和管理，确保资源的充分利用和合理配置，以支持工作的顺利进行。
4. 实施工作：执行机构根据所制定的工作计划，按照规定的时间节点和工作流程，有序地开展工作，确保任务按时完成。
5. 监督评估：执行机构需要对工作过程进行监督和评估，及时发现问题并提出改进措施，确保工作的质量和效果。
6. 汇报反馈：执行机构定期向上级机构或领导层汇报工作进展和成果，接受上级的指导和审查，以保证工作与整体目标的衔接和沟通。
通过以上工作环节的有序运行，执行机构能够高效地完成任务，并为组织或机构的整体发展提供支持和保障。
执行机构的工作
方法和流程可能因机构类型和任务性质的不同而有所差异，但以上原理是通用且基本的。
执行机构工作原理
执行机构是一种能够执行特定任务的装置或系统，它根据输入的条件和信号，进行相应的动作或操作。
在工作原理上，执行机构通常由下列几个部分组成：传动装置、执行器、控制部件。
传动装置是执行机构的关键组成部分之一。
它将输入的信号或能量转化为机械能，以驱动执行器的运动。
传动装置可以采用各种机械传动形式，如齿轮传动、皮带传动、链条传动等。
传动装置的设计与选择，取决于执行机构的需求和执行动作的要求。
执行器是执行机构的另一重要部分。
它接受传动装置的输出，通过各种机械结构或装置，将机械能转化为所需的工作或动作。
例如，在机器人上，执行器可能是电动机，通过输入的电能产生旋转或线性运动。
而在一些工业生产设备中，执行器可能是气缸或液压马达，通过输入的气体或液压能源产生相应的力或位移。
控制部件是执行机构工作的核心。
它负责接收、处理和转换输入的信号，根据设计好的控制策略，发出相应的指令给传动装置和执行器，以实现所需的工作或动作。
控制部件可以采用各种控制方式，如电气控制、电子控制、计算机控制等。
通过精确的控制，执行机构可以按照设计要求完成工作任务，提高生产效率和产品质量。
总之，执行机构通过传动装置、执行器和控制部件的协调工作，将输入的条件和信号转化为相应的动作或操作。
它在各个领域
的应用极为广泛，例如机械加工、自动化生产、机器人技术等。
通过不断的创新和改进，执行机构将为人类创造更多的便利和效益。
