下载文档原格式
框架梁钢筋采用闪光对焊施工方法摘要：本文主要介绍了框架梁钢筋采用闪光对焊施工方法。
首先，我们对闪光对焊的原理进行了简要介绍，然后详细阐述了框架梁钢筋采用闪光对焊的施工工艺和注意事项。
通过合理的施工，闪光对焊可以有效提高钢筋连接质量和施工效率，减轻劳动强度，并具有环保、节能的优势。
最后，我们对闪光对焊在框架梁钢筋施工中的应用前景进行了展望。
一、引言在建筑结构中，钢筋的连接是一个非常重要的环节。
传统的钢筋连接方法包括机械连接和电焊连接等。
然而，这些方法存在一些缺点，如施工效率低、劳动强度大等。
为了解决这些问题，近年来，闪光对焊技术逐渐应用于框架梁钢筋的连接。
二、闪光对焊的原理闪光对焊是一种利用电磁力将两根钢筋连接在一起的技术。
闪光对焊主要通过以下几个步骤实现钢筋连接：1. 钢筋的准备：将需要连接的两根钢筋进行清理和保护措施，例如去除锈蚀物和涂抹防锈涂层。
2. 钢筋的对接：将两根钢筋准确对齐，确保其在同一个平面上。
3. 闪光对焊设备的安装：安装闪光对焊设备，包括电源、敲击装置、电连接器等。
4. 闪光对焊过程：当闪光对焊电源通电时，通过敲击装置对钢筋进行敲击，从而产生瞬时高温和压力。
5. 钢筋连接完成：钢筋在高温和高压的作用下瞬间融合，形成牢固的连接。
三、框架梁钢筋采用闪光对焊的施工工艺框架梁钢筋采用闪光对焊施工方法的具体工艺流程如下：1. 框架梁钢筋的预处理：在进行闪光对焊之前，需要对框架梁钢筋进行预处理，包括清理表面、涂抹防锈涂层等。
2. 钢筋的对接：将需要连接的钢筋准确对接，并使用夹具进行固定，保证钢筋在同一平面上。
3. 闪光对焊设备的安装：安装好闪光对焊设备，并进行相关调试和检查，确保设备正常运行。
4. 闪光对焊的实施：按照预定的参数和步骤进行闪光对焊，保证焊接质量。
5. 检验和修整：对焊后的连接进行检验，如有不合格的情况，及时进行修整和补焊。
注意事项：1. 操作人员需要接受专业培训，熟悉闪光对焊施工工艺和操作要点。
2.钢筋闪光对焊施工工艺标准2.1.总则2.1.1.适用范围本工艺适用于直径14～25mm的HPB235、HRB335、HRB400钢筋接长的对焊焊接。
2.1.2.术语(1)闪光对焊：闪光对焊是将两根钢筋安放成对接形式，利用焊接电流通过两根钢筋接触点产生的电阻热，使接触点金属熔化，产生强烈的飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法。
(2)对焊连接：通过钢筋热熔顶锻压力作用，使两根钢筋热熔后粘接，将一根钢筋受到的力传递至另一根钢筋的连接方法。
(3)抗拉强度：接头试件在拉伸试验过程中，按钢筋公称面积计算所达到的最大拉应力值。
2.1.3.基本规定(1)含有焊接接头的钢筋在冷拉过程中，若在接头部位发生断裂时，可切除热影响区后再焊再拉；但不得多于两次。
且其冷拉工艺与要求应符合现行国家标准《混凝土结构工程施工质量验收规范》(GB50204)的规定。
(2)在工程开工或每批钢筋正式焊接之前，应进行现场条件下的焊接性能试验。
合格后，方可正式生产。
试件数量与要求，应与质量检查与验收时间相同。
(3)钢筋焊接施工之前，应清除钢筋或钢板焊接部位和与电极接触的钢筋表面上的锈斑、油污、杂物等；当钢筋端部有弯折、扭曲时，应予以矫直或切除。
(4)进行闪光对焊时，应随时观察电源电压的波动情况。
当电源电压下降大于5%或小于8%时，应提高焊接变压器级数；当大于或等于8%时，不得进行焊接。
(5)焊机应经常维护保养和定期检修，确保正常使用。
(6)对从事钢筋焊接施工的班组及有关人员应经常进行安全生产教育，执行现行国家标准《焊接与切割安全》GB9448中有关规定，并应执行和实施安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏焊接设备等事故。
(7)钢筋连接件的混凝土保护层厚度宜符合《混凝土结构工程施工质量验收规范》(GB50204)中，关于钢筋混凝土保护层最小厚度的规定，且不得小于15mm，连接件之间的横向净距不宜小于25mm。
钢筋工程全过程检查验收程序与要点一、钢筋原材料的进场验收1、钢筋进场后首先检查产品合格证、出厂检验报告单、每捆（盘）钢筋的标牌；首先核对出厂标牌与材质证明是否一致，同时收集出厂标牌，并复印在材质证明书的背面或单印；如下图所示：（另外需要注意：如材质单为复印件时需加盖供货单位红章。
）2、外观检查。
钢筋应平直，表面无损伤、裂纹、结疤、折叠和油污，钢筋表面允许有凸块，但不得超过横肋的最大高度。
3、检查钢筋堆放。
钢筋宜堆放在仓库或料棚内，当条件不具备时，也可堆放在露天场地，但应选择地势较高，有一定的排水坡度的地方堆放，距地面高度不小于200mm.4.钢筋原材料取样频率：一般每批由同一牌号、同一炉罐号、同一规格的钢筋组成，每批重量不大于60t。
取样方法：（1）热轧带肋、热轧光圆钢筋GB1499-2008《钢筋混凝土用钢》第一、第二部分。
（2）冷轧带肋钢筋GB13788-2000《冷轧带肋钢筋》（3）冷轧扭钢筋JG190-2006《冷轧扭钢筋》每批由同一型号、同一强度等级、同一规格尺寸、同一台（套）轧机生产的钢筋组成，且每批不大于20t。
对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定：（1）钢筋的抗拉强度实测值与屈服强度实测值的壁纸不应小于1.25；（2）钢筋的屈服强度实测值与强度标准值得比值不应大于1.3（3）最大力下总伸长率不小于9%。
复试报告如下图：二、钢筋加工1、钢筋除锈：（1）辨别锈蚀程度。
钢筋保管不善或存放过久，在钢筋表面形成铁锈。
铁锈分为水锈（色锈）、陈锈和老锈三种，水锈使钢筋表面呈黄褐色，一般可以不处理；陈锈呈红褐色，在钢筋表面已有铁锈粉末，影响钢筋与混凝土的粘结力，一定要清除干净；老锈呈深褐色或黑色，钢筋表面带有颗粒状或片状的分离现象，不得使用。
（2）选择除锈方法。
除锈方法很多：钢筋除锈机除锈、钢筋调直中除锈、人工除锈和酸洗除锈等，由施工单位根据设备条件选择，报监理人员备查。
目录一、工程概况 (2)二、适用范围 (3)三、材料准备 (3)四、施工机具设备 (3)五、准备工作 (5)六、施工要点 (6)七、质量要求 (14)八、闪光对焊焊接缺陷的预防措施 (15)九、质量保证措施 (18)十、安全防护措施 (19)十一、产品保护 (20)一、工程概况****电力有限责任公司桃园路住宅楼工程位于西安市西郊，在大庆路与桃园路的交汇处，北临大庆路，西边隔桃园路与家乐超市相临，东与**公司多栋住宅楼相临，南与**公司小学相近。
地下一层，地上二十八层。
建筑物总高度95.8m，占地面积约1000m2，总建筑面积约为28362m2，框架-剪力墙结构。
该建筑物抗震设防烈度为8度,耐火等级为一类，人防等级为六级，建筑物耐久年限为100年。
该工程由S工程勘察研究院进行地质勘察，中国建筑S设计研究院设计，****电力整流器有限责任公司开发，陕西S监理公司监理。
工程地基为钻孔灌注桩，基础为承台底板基础，地下室为六级人防地下室，和平时期兼做戊类物资库。
地上一～二层为小区物业及服务用房，三层以上为单元房。
本工程共设两部电梯(兼作消防电梯)，另外一、二层设三部楼梯，三层及以上设一部楼梯。
楼地面主要为水泥砂浆地面，室内顶棚主要为水泥砂浆（厨房、卫生间除外），外墙主要为炳烯酸涂料，屋面分上人和不上人平屋面。
本工程结构构件中分别采用HPB235钢筋、HRB335钢筋、HRB400钢筋。
基础粱板钢筋、非加强区的框架粱和剪力墙连粱中纵向钢筋、次粱中≥18的纵向钢筋均采用钢筋闪光对焊进行连接。
板中受力钢筋和次粱中≤18的纵向钢筋采用搭接的连接方式。
二、适用范围钢筋闪光对焊是将两钢筋安放成对接形式，利用电阻热使接触点金属熔化，产生强烈飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法。
闪光对焊是一种高效率的易于实现焊接自动化的工艺方法，适用于框架结构梁板内纵向钢筋的连接，这种工艺较好的解决了钢筋连接时采用绑扎或搭结焊接头偏心受力性能不好以及工效低、材料消耗大等特点。
工程施工中钢筋的焊接连接方法混凝土结构设计规范规定，钢筋连接宜优先采用焊接连接。
钢筋的焊接质量与钢材的可焊性、焊接工艺有关。
钢材可焊性的好坏，受钢材所含化学元素种类及含量影响很大。
含碳、锰数量增加，则可焊性差，而含适量的钛，可改善可焊性。
焊接工艺（焊接工艺与操作水平）也影响焊接质量，即使可焊性差的钢材，若焊接工艺合宜，也可获得良好的焊接质量。
常用的焊接方法有闪光对焊、电阻点焊、电弧焊、电渣压力焊、埋弧压力焊和气压焊等。
1)闪光对焊闪光对焊属于焊接中的压焊（焊接过程中必须对焊件施加压力完成的焊接方法）。
钢筋的闪光对焊是利用对焊机，将两段钢筋端面接触，通过低电压强电流在钢筋接头处，产生高温，钢筋熔化，产生强烈的金属蒸气飞溅，形成闪光，施加压力顶锻，使两根钢筋焊接在一起，形成对焊接头，是钢筋焊接中常用的方法。
如图3. 23所示为对焊机基本构造示意图。
根据钢筋的品种、直径和选用的对焊机功率，闪光对焊分为连续闪光焊、预热闪光焊和闪光一预热闪光焊3种工艺。
对可焊性差的钢筋，对焊后采取通电热处理的方法，以改善对焊接头的塑性。
(1)连续闪光焊。
自闪光一开始，就徐徐移动钢筋，形成连续闪光，接头处逐步被加热，形成对焊接头。
连续闪光焊的工艺简单，适用于焊接直径25mm以下的钢筋。
钢筋对焊接头的外形见图3.24。
图3.23 对焊机基本构造示意图1-机架；2-变压器；3-钢筋；4-夹紧机构；5-固定座板；6-动板；7-送进机构；8-顶座；9-导轨图3. 24 钢筋对焊接头的外形图1-钢筋；2-接头(2)预热闪光焊。
在连续闪光焊前增加一次预热过程，以使钢筋均匀加热。
其工艺过程为预热-闪光-顶锻。
即先闭合电源，使两根钢筋端面交替轻微接触和分开，发出断续闪光使钢筋预热，当钢筋烧化到规定的预热留量后，连续闪光，最后进行顶锻。
适用于直径25mm以上端部平整的钢筋。
(3)闪光一预热一闪光焊。
在预热闪光焊前加一次闪光过程，使钢筋端面烧化平整，预热均匀。
引言：钢筋闪光对焊施工工法是一种常用的建筑施工工法，它通过使用专用的电焊机和特殊的钢筋材料，将钢筋连接在一起。
这种工法具有快速、高效、可靠的特点，广泛应用于工程建设领域。
本文将对钢筋闪光对焊施工工法的背景意义、具体步骤、注意事项等进行详细介绍。
概述：钢筋闪光对焊施工工法是一种通过电阻加热的方式将钢筋连接在一起的方法。
在施工过程中，首先需要使用特殊的电焊机进行操作，同时选用适当的钢筋材料。
此外，对施工环境和安全措施也需要充分考虑。
接下来，将具体介绍该工法的五个大点。
一、工作准备1.检查设备和材料：在进行钢筋闪光对焊施工前，需要对电焊机、电极、钢筋材料等进行检查。
确保设备和材料的品质良好，并按照要求进行保养和调整，以确保施工的顺利进行。
2.准备工作场地：工作场地需要具备安全、整洁的环境，并保证有足够的操作空间。
同时，还需要进行相应的安全措施，如设置警示标志、清理杂物等，确保施工过程中的安全。
3.组织工作人员：钢筋闪光对焊施工一般需要多人合作完成，所以需要合理安排工作人员的分工和配合，确保施工效率。
二、工法操作步骤1.钢筋准备：根据设计要求，对需要连接的钢筋进行测量、切割和清理。
确保钢筋的尺寸准确，并去除钢筋表面的污物和腐蚀物。
2.固定电极：选用合适的电极并进行固定，确保其与钢筋连接良好，并具备良好的导电性和热传导性。
3.调整电焊机参数：根据钢筋的尺寸和要求，调整电焊机的参数，如焊接电流、时间等，确保焊接质量。
4.进行钢筋连接：将钢筋放置在正确的位置，并将电极与钢筋两端接触，启动电焊机进行闪光对焊。
焊接时间根据钢筋的直径和焊接电流来确定。
5.质量检查：对焊接后的连接部位进行质量检查，包括焊接强度、连接质量等方面。
如有质量问题，需要进行修复或重新焊接。
三、注意事项1.安全措施：在操作电焊机时，需要佩戴防护眼镜、手套等个人防护装备，以免受到电流和高温的伤害。
同时，施工现场需要保持通风良好，防止焊接产生的烟雾对工人的伤害。
封闭箍筋闪光对焊施工技术一、主要技术内容为了保证结构的抗震安全,建筑结构设计充分考虑了建筑承载力、刚度、延性及耗能等综合特征,框架抗震设计遵守“强柱、弱梁、更强核心区”，对钢筋配筋率及应用规格均适度提高，梁柱箍筋在提高箍筋肢数的同时，钢筋直径多数已提升为φ 10 及以上，传统的箍筋采用带弯钩的开口箍筋，存在大量的弯钩密集减少了内部间隙，而对于框架梁来说，常规开口箍筋绑扎须在梁主筋及腰筋均绑扎完毕后开始，必须掰开箍筋后进行穿插挂设绑扎，施工过程中绑扎难度大，效率低，且弯钩集中处混凝土振捣棒无法进行插拔，造成柱角，梁角混凝土振捣不密实，既降低浇注速度也降低浇筑质量。
箍筋闪光对焊具有绑扎操作速度快，混凝土浇筑速度快，箍筋整体性能较好等性能。
二、技术指标（1）《混凝土结构设计规范》GB 50010—2002（2015年版）；（2）《混凝土结构工程施工质量验收规范》GB50204—2015；（3）《钢筋焊接及验收规程》JGJ18-2012 ；（4）《混凝土结构工程施工规范》GB50666-2011中第5.3.7条。
箍筋闪光对焊作为一项新工艺，2012年8月新列入《钢筋焊接及验收规程》，该工艺在以后的的实际中肯定要大面积推广。
该项新工艺能有效节约人、材、机等社会资源，降低工程施工难度，提高施工效率，提高主体结构施工质量及安全使用功能。
三、效果分析3.1经济效果分析以三级钢10为例，135°弯钩，2个×10d=200mm。
0.2米×0.617×4000元/吨=0.5元/个（节约材料费）。
每个操作工人每天焊接1500个接头，人工费150元，每个接头的人工费=0.1元/个。
根据现场用电量统计每个接头电费=0.15元/个。
故每个接头节约成本0.25元/个。
清华科技园标准层每层竖向有2万个接头×29层×2栋×0.25元/个=29万元，约合73吨钢筋原材。
钢筋闪光对焊施工工艺引言钢筋闪光对焊施工工艺是一种常用的焊接方法，广泛应用于建筑、桥梁、道路等工程项目中。
闪光对焊具有焊接速度快、焊接强度高、操作简便等优点，因此得到了广泛的推广和应用。
本文将介绍钢筋闪光对焊施工工艺的基本原理、操作步骤、注意事项等内容。
1. 基本原理钢筋闪光对焊是利用电流通过两根接触钢筋之间的空气间隙产生的电弧放电来实现焊接的方法。
通过电弧放电时产生的高温使钢筋表面达到熔化温度，并施加外力使其形成焊缝。
2. 操作步骤2.1 准备工作在进行钢筋闪光对焊施工工艺之前，需要进行一系列的准备工作，包括：•准备焊接设备：包括闪光对焊机、电源、焊接电极等。
•准备焊接材料：包括焊条、助焊剂等。
•检查焊接环境：确保焊接地点通风良好，无可燃物和易爆物。
2.2 焊接准备在进行钢筋闪光对焊施工工艺之前，需要进行一些焊接准备工作，包括：•清洁钢筋表面：使用刷子等工具清洁钢筋表面的杂质和尘土。
•确定焊接位置：根据设计图纸确定焊接位置，并做好标记。
•调整焊接设备：根据钢筋的直径和长度等参数，调整闪光对焊机的电流和电压等参数。
2.3 进行焊接进行钢筋闪光对焊施工工艺时，按照以下步骤进行：1.将焊条插入焊接电极，并使其与电源连接。
2.将焊条的焊接端对准钢筋焊接位置。
3.按下闪光对焊机的启动按钮，触发电流通过焊接电极，产生电弧放电。
4.在电弧放电时，使焊条与钢筋接触，并施加适当的外力，使钢筋表面达到熔化温度。
5.在钢筋熔化后，保持一定的施压时间，等待焊缝冷却固化。
6.若需要进行多次焊接，依次对各个焊接位置进行施焊，保证焊缝的连续性。
2.4 焊后处理焊接完成后，需要进行焊后处理工作，包括：•焊缝清理：使用钢丝刷等工具清理焊缝表面的碎渣和杂质。
•检查焊缝：检查焊缝的质量和连接情况，确保焊接工艺的可靠性。
•防腐处理：根据需要对焊缝进行防腐处理，延长钢筋的使用寿命。
3. 注意事项在进行钢筋闪光对焊施工工艺时，需要注意以下事项：•安全意识：焊接操作需佩戴防护用品，特别是焊接眼镜和防火服等。
2.钢筋闪光对焊施工工艺标准2.1.总则2.1.1.适用范围本工艺适用于直径14～25mm的 HPB235、HRB335、HRB400钢筋接长的对焊焊接。
2.1.2.术语(1)闪光对焊：闪光对焊是将两根钢筋安放成对接形式，利用焊接电流通过两根钢筋接触点产生的电阻热，使接触点金属熔化，产生猛烈的飞溅，形成闪光，快速施加顶锻力完成的一种压焊方法。
(2)对焊连接：通过钢筋热熔顶锻压力作用，使两根钢筋热熔后粘接，将一根钢筋受到的力传递至另一根钢筋的连接方法。
(3)抗拉强度：接头试件在拉伸试验过程中，按钢筋公称面积计算所达到的最大拉应力值。
2.1.3.基本规定(1)含有焊接接头的钢筋在冷拉过程中，若在接头部位发生断裂时，可切除热影响区后再焊再拉；但不得多于两次。
且其冷拉工艺和要求应符合现行国家标准《混凝土结构工程施工质量验收规范》(GB50204)的规定。
(2)在工程开工或每批钢筋正式焊接之前，应进行现场条件下的焊接性能试验。
合格后，方可正式生产。
试件数量和要求，应和质量检查和验收时间相同。
(3)钢筋焊接施工之前，应清除钢筋或钢板焊接部位和和电极接触的钢筋表面上的锈斑、油污、杂物等；当钢筋端部有弯折、扭曲时，应予以矫直或切除。
(4)进行闪光对焊时，应随时视察电源电压的波动状况。
当电源电压下降大于5%或小于8%时，应提高焊接变压器级数；当大于或等于8%时，不得进行焊接。
(5)焊机应经常维护保养和定期检修，确保正常运用。
(6)对从事钢筋焊接施工的班组及有关人员应经常进行平安生产教化，执行现行国家标准《焊接和切割平安》GB9448中有关规定，并应执行和实施平安技术措施，加强焊工的劳动爱惜，防止发生烧伤、触电、火灾、爆炸以及烧坏焊接设备等事故。
(7)钢筋连接件的混凝土爱惜层厚度宜符合《混凝土结构工程施工质量验收规范》(GB50204)中，关于钢筋混凝土爱惜层最小厚度的规定，且不得小于15mm，连接件之间的横向净距不宜小于25mm。

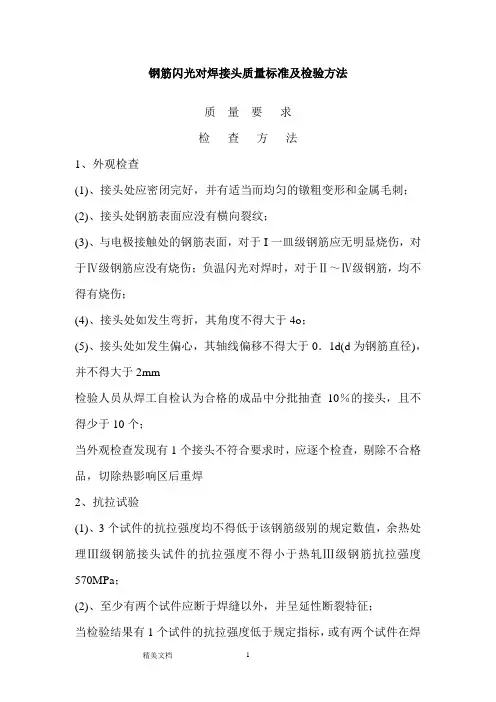

钢筋闪光对焊接头质量标准及检验方法质量要求检查方法1、外观检查(1)、接头处应密闭完好，并有适当而均匀的镦粗变形和金属毛刺；(2)、接头处钢筋表面应没有横向裂纹；(3)、与电极接触处的钢筋表面，对于I一皿级钢筋应无明显烧伤，对于Ⅳ级钢筋应没有烧伤；负温闪光对焊时，对于Ⅱ～Ⅳ级钢筋，均不得有烧伤；(4)、接头处如发生弯折，其角度不得大于4o；(5)、接头处如发生偏心，其轴线偏移不得大于0．1d(d为钢筋直径)，并不得大于2mm检验人员从焊工自检认为合格的成品中分批抽查10％的接头，且不得少于10个；当外观检查发现有1个接头不符合要求时，应逐个检查，剔除不合格品，切除热影响区后重焊2、抗拉试验(1)、3个试件的抗拉强度均不得低于该钢筋级别的规定数值，余热处理Ⅲ级钢筋接头试件的抗拉强度不得小于热轧Ⅲ级钢筋抗拉强度570MPa；(2)、至少有两个试件应断于焊缝以外，并呈延性断裂特征；当检验结果有1个试件的抗拉强度低于规定指标，或有两个试件在焊缝或热影响区发生脆性断裂时，应取双倍数量的试件进行复验。
复验结果若仍有1个试件的抗拉强度低于规定指标，或有3个试件断于焊缝或热影响区，呈脆性断裂，则该批接头即为不合格品试件应从成品中切取(当焊接定长钢筋时，可按生产条件制作模拟试件)；当试验结果不能满足规定要求时，该批接头则应切除重焊；试件的切取方法与数量与抗拉试验时相同3、冷弯试验(1)、在弯心直径为2倍(Ⅰ级钢)、4倍(Ⅱ级钢)、5倍(Ⅲ级钢)及7倍(Ⅳ级钢)钢筋直径的情况下，冷弯至90o时，接头处或热影响区外侧个得出现大于0．15mm的横向裂纹(直径大于25mm的钢筋对焊接头，弯曲试验时弯心直径增加一倍钢筋直径)；(2)、弯曲试验结果如有两个试件未达到上述要求，应取双倍数量的试件进行复验，复验结果当仍有3个不符合要求，该批接头即为不合格品。
冷弯试件的内侧(即受压面)应将金属毛刺和镦粗部分去除．外侧保持原状；冷弯试验在万能试验机上进行；若因条件所限，并在检验人员的参与下，也可在成型机上进行；若不合格，该批接头密切除重焊。
钢筋工程施工方案（闪光对焊）一、钢筋工程概况根据结构设计施工图,该工程钢筋分项将做如下安排1、钢筋的选用墙柱梁等的钢筋直径小于等于12的钢筋采用绑扎搭接的方式进行连接，直径大于12的钢筋加工时的连接主要采用闪光对焊，柱梁钢筋绑扎时的连接气压焊连接。
3、后浇带钢筋后浇带部位的构件钢筋拉通不截断，钢筋按垂直后浇带主钢筋截面积的50%配置。
二、钢筋的原材料控制钢筋工程是结构工程质量中的重要一环，首先要严把材质、加工、连接、安装的质量关，施工过程中要跟踪检查，确保钢筋工程的质量。
1、钢筋的进场检查1）进场钢筋应有出厂质量证明书或厂方试验报告单。
2）外观检查：钢筋表面及每捆（盘）钢筋均有标识，钢筋表面不得有裂纹、折痕和锈蚀现象。
3）按现行国家标准的规定抽取试样作力学性能的试验，合格后方可使用。
并作好见证取样送检工作。
2、钢筋的质量控制钢筋质量控制图三、钢筋加工、钢筋焊接和钢筋绑扎搭接1、施工放样依据结构施工图、规范要求、施工方案及有关洽商并综合考虑各种节点的施工，确定弯曲调整值、弯钩增加长度、箍筋调整值等参数，保证下料长度准确。
2、钢筋加工钢筋加工严格按规范操作，严格控制钢筋除锈、调直、切断、成型每道工序，加工成型经验收通过方可使用。
3、钢筋连接1）闪光对焊：闪光对焊机选用UN1-100型。
连续闪光墙钢筋上限直径：Ⅰ级钢20mm ,3级钢18mm。
Ⅰ级钢筋直径22mm及以上，3级钢筋直径20mm及以上采用预热闪光焊式闪光-预热-闪光焊。
注意事项：对焊前应清除钢筋端头约150mm范围的铁锈，污泥等，以免在夹具和钢筋间因接触不良而引起“打火”。
此外，如钢筋端头有弯曲，应予调直或切除。
当调换焊工或更换焊接钢筋的规格和品种时，应先别作对焊试样（不少于2个）进行冷弯试验，合格后，才能成批焊接。
焊接参数应根据钢种特性，气温高度低，实际电压，焊机性能等具体情况由操作人员自行修正。
夹紧钢筋时，应使两钢筋端面的凸出部分相接触，以利均匀加热和保证焊缝与钢筋轴线相垂直，焊接完毕后，应待接头处由白红色变为黑红色才能松开夹具，平稳地取出钢筋，以免引起接头弯曲。
钢筋对焊接作业指导书一、目的通过对钢筋焊接施工工艺进行全过程控制，确保焊接质量符合设计、规范和验标的要求。
二、适用范围适用于镇胜高速公路第24合同段王家岩1号大桥、王家岩2号特大桥二座桥梁的钢筋加工。
三、职责工程部针对本工程的特点，编制作业指导书，明确工序、工艺流程和控制要速。
项目总工批准，桥梁主管工程师负责现场技术交底并检查落实。
现场施工负责人对本工序作业中的人员、设备配置负责。
质检和试验部门根据执行工序检验和试验。
物设部对使用的机电设备负责，并制定机电设备操作及维护细则，确保机械设备正常运转。
四、钢筋焊接技术和质量标准《公路桥涵施工技术规范》JTJ（041—2000）《公路工程质量检验评定标准》JTJ（071—98）五、工艺操作程序（一）钢筋的可焊性Ⅱ级钢筋的焊接性能较Ⅰ级钢筋为差。
本合同段工程钢筋级别为Ⅰ、Ⅱ级，符合焊接要求。
（二）对焊工艺闪光对焊可以分为连续闪光焊、预热闪光焊和闪光—预热—闪光焊等三种工艺，根据钢筋品种、直径和所用焊机功率等选用。
1、连续闪光焊连续闪光焊焊接工艺过程包括：连续闪光和顶锻过程。
其操作方法为：⑴先闭合一次电路，使两钢筋端面轻微接触，促使钢筋间隙中产生闪光，接着徐徐移动钢筋，使两钢筋端面仍保持轻微接触，形成连续闪光过程。
闪光过程应当稳定强烈，以防焊口金属氧化。
⑵当闪光达到规定程度后（烧平端面，闪掉杂质，热至溶化），即可以适当压力迅速进行顶锻挤压。
顶锻过程应快速有力，以保证焊口闭合良好和使接头处产生适当的锻粗变形。
先带电顶锻，再无电顶锻到一定长度，焊接接头即告完成。
⑶适用条件连续闪光焊所能焊接的最大钢筋直径见下表：焊机容量（KVA）钢筋级别钢筋直径（mm）150 Ⅰ级25Ⅱ级28100 Ⅰ级20Ⅱ级1875 Ⅰ级16Ⅱ级142、预热闪光焊预热闪光焊即在连续闪光焊前增加一次预热过程，以扩大焊接热影响区。
工艺过程包括：预热、闪光和顶锻过程。
其操作方法为：⑴先闭合电源，然后使两钢筋端面交替分开，使其间隙发生断续闪光来实现预热，或使两钢筋端面一直紧密接触用脉冲电流产生电阻热（不闪光）来实现预热。
预热过程要充分，频率要适当，以保证热影响区的塑性。
⑵闪光和顶锻过程与连续闪光焊相同。
⑶适用条件：钢筋直径较粗时。
3、闪光——预热——闪光焊闪光——预热——闪光焊即在预热闪光焊前加一次闪光过程，使不平整的钢筋端面烧化平整，使预热均匀。
工艺过程包括：一次闪光、预热、二次闪光和顶锻过程。
操作方法为：⑴连续闪光，使钢筋端部闪平。
⑵其余过程与预热闪光焊相同。
⑶适用条件：钢筋直径较粗时。
4、焊接工艺的选定根据本标段桥涵钢筋的种类及规格，对以上三种焊接工艺进行综合评定后，选用连续闪光焊进行本标段桥涵钢筋焊接。
钢筋焊接在搅拌站钢筋加工场统一进行。
（三）对焊参数1、调伸长度调伸长度是指焊接前，两钢筋端部从电极钳口伸出的长度。
调伸长度的选择与钢筋品种和直径有关，应使接头区域获得均匀加热，并使钢筋顶锻时不发生旁弯。
调伸长度取值：Ⅰ级钢筋为0.75~1.25d，Ⅱ级钢筋为1.0~1.5d（d为钢筋直径）；直径小的钢筋宜取较大的系数值。
2、闪光流量与闪光速度闪光流量是指在闪光过程中，闪出金属所消耗的钢筋长度。
闪光流量的选择，应使闪光结束时，钢筋端部都能均匀加热，并达到足够的温度。
闪光流量的取值：连续闪光焊为两钢筋切断时严重压伤部分之和，另加8mm；预热闪光焊为8~10mm；闪光—预热—闪光焊的一次闪光为两钢筋切断时严重压伤部分之和，二次闪光为8~10mm（直径大的钢筋取大值）。
闪光速度由慢到快，开始时近于零，而后约1mm/s，终止时达1.5~2mm/s。
钢筋越粗，所需闪光流量越大，闪光速度则随之降低。
3、预热流量与预热频率预热流量的取值：预热闪光焊为4~7mm，闪光—预热—闪光焊为2~7mm（直径大的钢筋取大值）。
预热频率取值：对Ⅰ级钢筋宜取高些，Ⅱ级钢筋宜适中（1~2次/s），以扩大接头处加热范围，减少温度梯度。
4、顶锻流量、顶锻速度与顶锻压力顶锻流量的选择，应使钢筋焊口完全密合并产生一定的塑性变形。
顶锻流量宜取4~6.5mm，级别高或直径大的钢筋取大值。
顶锻速度越大越好，特别是在顶锻开始的0.1秒内，应将钢筋压缩2~3mm，使焊口迅速闭合不致氧化，而后断电，并以6mm/s的速度继续顶锻至终止。
顶锻压力随钢筋直径增大而增加，应足以将全部的融化金属从接头挤出，而且还要使临近接头处（约10mm）的金属产生适当的塑性变形。
5、变压器级次钢筋级别高或直径大，变压器级次要高。
焊接时如火花过大并有强烈声响，应降低变压器级次；当电压降低5％左右时，应提高变压器级次1级。
六、操作要点及注意事项1、对焊前应检查焊机各部件和接地情况，调整变压器级次，开放冷却水，合上电闸。
2、当调换焊工或更换钢筋级别和直径时，应按规定制作六个试样，作冷弯和拉力试验合格后，才能成批焊接。
3、焊接前，应将钢筋端头15cm范围内的铁锈、污物等清除干净，以免在夹具和钢筋间因接触不良而引起“打火”。
4、钢筋端头应保持顺直，如有弯曲必须调直或切除，并使两钢筋处在同一轴线上，其最大偏差不得超过0.5mm。
5、焊接参数应根据钢种特性、气温高低、实际电压、焊机性能等具体情况由操作人员自行修正。
6、对Ⅱ级钢筋采用预热闪光焊时，应做到；一次闪光，闪平为准；预热充分，频率要高；二次闪光，短、稳、强烈；顶锻过程，快而有力。
7、不同直径的钢筋焊接时，其直径差一般不宜大于2~3mm。
焊接时应按大直径钢筋选择焊接参数，并应减小大直径钢筋的调伸长度，或利用短料首先将大直径钢筋预热，以使两者在焊接过程中加热均匀，保证焊接质量。
8、夹紧钢筋时，应使两钢筋端面的凸出部分相接触。
以利均匀加热和保证焊缝与钢筋轴线相垂直。
9、焊接场地应有防风、防雨措施，以免接头区骤然冷却，发生淬裂。
10、负温（不低于-20℃）条件下进行闪光对焊，应采用弱参数，并使室内温度保持0℃以上，避免接头冷淬。
当气温较低时，接头部位应采用石棉粉等保温材料予以保温。
11、焊接完毕后，应待接头由红色变成黑红色后，方能松开夹具，平稳地取出钢筋，以免引起接头弯曲。
七、对焊缺陷及纠正预防措施对焊缺陷及纠正预防措施（见下表）:序号缺陷种类纠正预防措施1 烧化过分剧烈并产生爆炸声（1）降低变压器级次；（2）减慢烧化速度2钢筋表面烧伤（1）清除电极钳口的杂质和钢筋夹紧部分的铁锈和油物；（2）改进电极槽口形状以增大接触面积；（3）焊完冷却后，平稳取下钢筋3 接头轴线偏移和弯折（1）调整电极位置，增强夹具刚度；（2）切除或矫直钢筋端头；（3）焊完冷却后，平稳取下钢筋。
4 接头中有氧化膜，未焊透或有夹渣（1）增加预热过程；（2）加快临近顶锻时的烧化速度；（3）避免过早切断电流；（4）增加顶锻速度和顶锻力。
5 接头过热或热影响区过热（1）降低变压器级次；（2）正确控制有电顶锻流量及速度，避免过早顶锻；（3）减小预热程度；（4）加快闪光速度。
6 接头区域裂缝（1）检验钢筋的碳、硫、磷含量，如不符合规定，应予更换；（2）增大预热程度；（3）减小顶锻压力。
7 接头中有缩孔（1）降低变压器级次；（2）避免烧化过程过分强烈；（3）适当增加顶锻流量及顶锻压力。
8 热影响区淬硬脆断（1）扩大低温加热区（见红区），降低温度梯度，减缓焊后冷却速度；（20焊后通电热处理。
9 闪光不稳定（1）清除电极底部和表面氧化物；（2）提高变压器级次；（3）加快烧化速度。
八、质量检验1、取样数量钢筋闪光对焊接头的外观检查，每批抽查10％的接头，并不得少于10个。
钢筋闪光对焊接头的力学性能试验包括拉伸试验和弯曲试验，应从每批成品中切取6个试件，3个进行拉伸试验，3个进行弯曲试验。
在同一班内，由同一焊工，按同一焊接参数完成的300个同类型接头作为一批。
一周内连续焊接时，可以累计计算。
一周内累计不足300个焊头时，按一批计算。
2、外观检查接头应具有适当的镦粗和均匀的金属毛刺。
钢筋表面没有裂纹和明显烧伤。
接头处的弯折，不得大于4度，偏移不得大于0.1倍钢筋直径，并不得大于2mm。
当一个接头不符合要求时，应对全部接头进行检查，剔出不合格品。
不合格接头经切除重焊后，可提交二次验收。
3、拉力试验对焊接头的抗拉强度大于该级别钢筋的抗拉强度。
断裂位置应在焊缝每侧20mm以外，且呈塑性断裂。
4、弯曲试验弯曲试验时，焊缝应处于弯曲的中心点，弯心直径见下表：项次钢筋级别弯心直径（mm）弯心角（°）1 Ⅰ2d 902 Ⅱ4d 90注：（1）d为钢筋直径；（2）直径大于25mm的钢筋，在作冷弯试验时，弯心直径应增加1d。
冷弯后接头处或热影响区外侧横向裂缝宽度应不大于0.15mm。
九、安全措施1、施工作业区要确保用电安全，焊机必须接地，电闸箱必须挂牌上锁，做到“一机一闸一漏电保护器”，且有防雨措施；电线布置必须合理，不得暴露在地面上。
2、施工前，应详细检查所用电线有无破损漏电现象，漏电保护器状态是否良好，严禁电线破损和漏电保护器性能不符合要求投入使用。
3、对接时火花四射，焊工必须穿戴防护衣具，禁止其他人员停留在闪光范围内，以防火花烫伤。
焊机工作范围内严禁堆放易燃、易爆物品，以免引起火灾。
4、对焊时，必须开放冷却水；焊机出水温度不得超过40度，排水量应符合要求。
5、焊工必须持证上岗，施焊过程中，应保证施焊人员的稳定性，不得随意更换。
